{{selectedProduct.name}}

Nr kat.: 02-1343XL

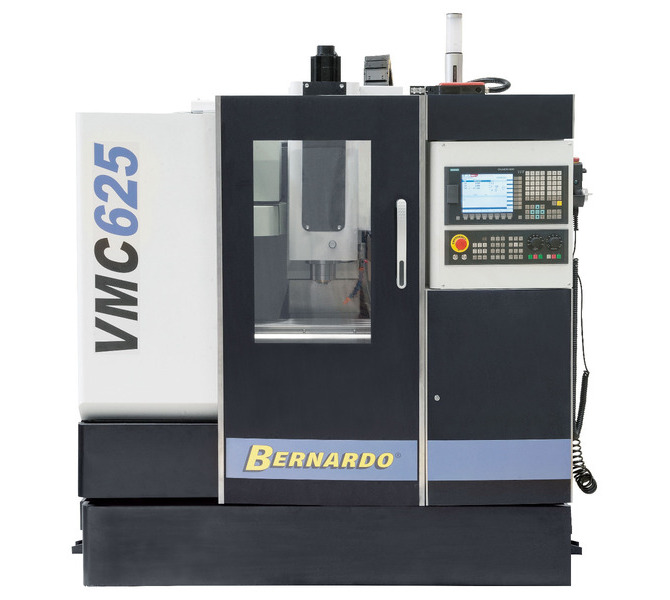

Centrum obróbcze CNC do metalu VMC 625 z kontrolerem Siemens Sinumerik 808D Advanced to idealna maszyna dla początkujących użytkowników oraz jako urządzenie pomocnicze obok dużych centr obróbczych CNC. Ze względu na bezkonkurencyjny stosunek ceny do wydajności, model ten idealnie nadaje się do produkcji małych i średnich serii. 12 Miejscowa głowica narzędziowa OKADA, serownapędy 3 osi SIEMENS V-90,wysokiej jakości wrzecionoVOLISoraz stół o wymiarach 600x250 mm.

Numer katalogowy:

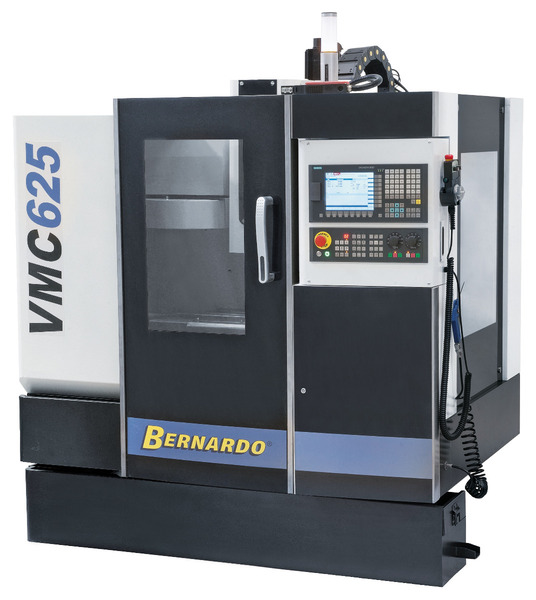

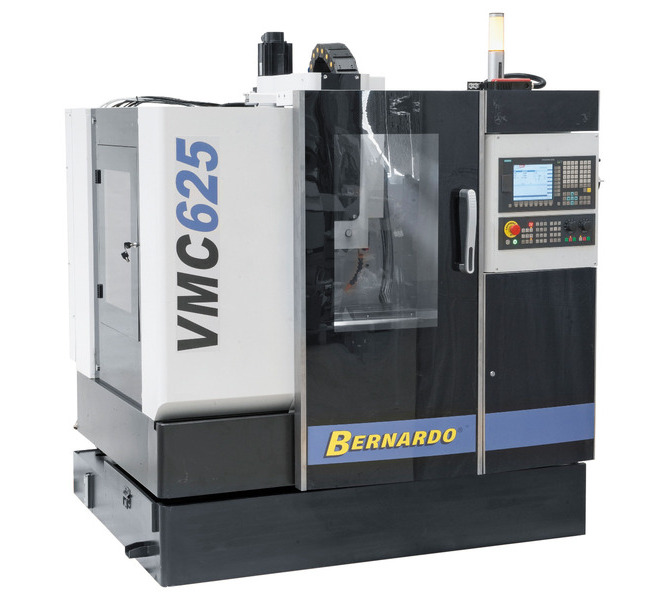

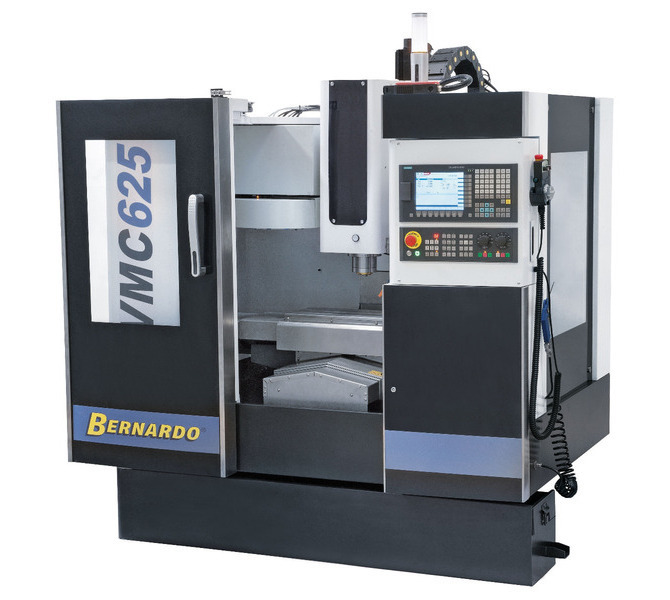

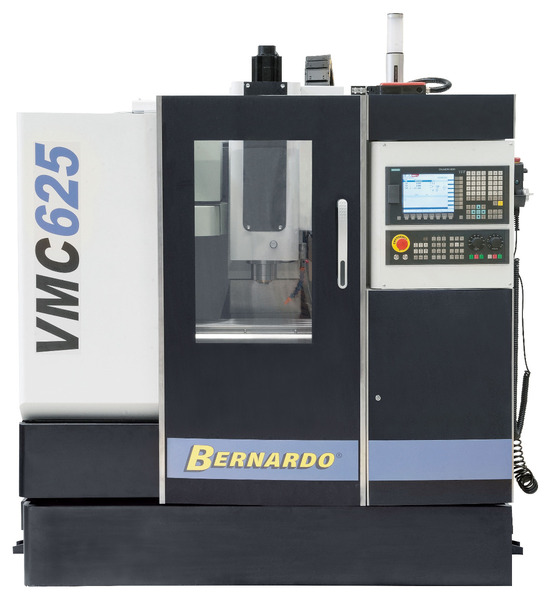

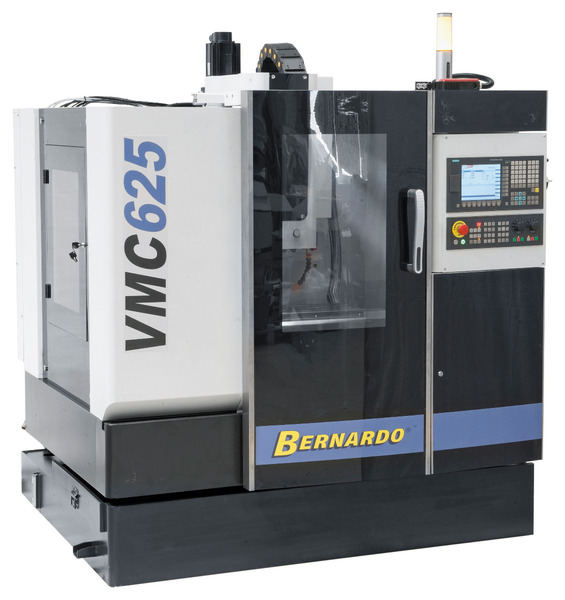

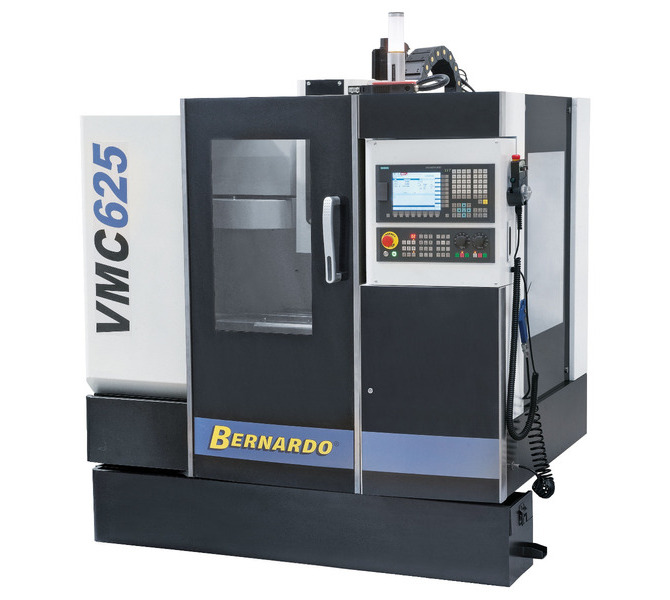

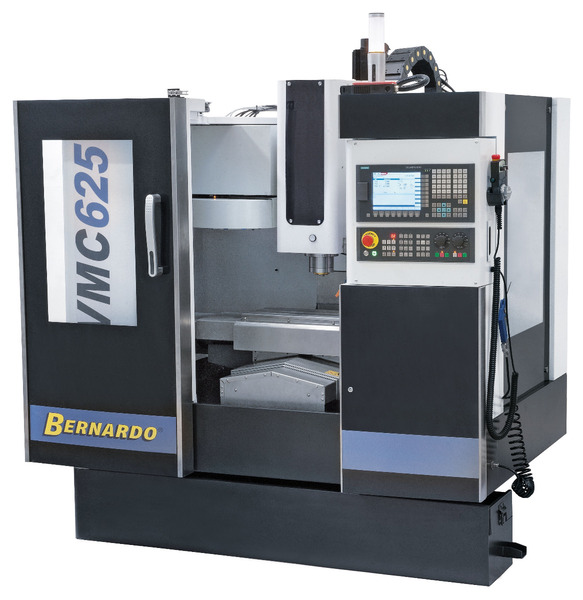

Centrum obróbcze CNC do metalu VMC 625 z kontrolerem Siemens Sinumerik 808D Advanced to idealna maszyna dla początkujących użytkowników oraz jako urządzenie pomocnicze obok dużych centr obróbczych CNC. Ze względu na bezkonkurencyjny stosunek ceny do wydajności, model ten idealnie nadaje się do produkcji małych i średnich serii.

12 Miejscowa głowica narzędziowa OKADA, serwonapędy 3 osi SIEMENS V-70, wysokiej jakości wrzeciono VOLIS, mocny silnik 5,5 kw oraz stół o wymiarach 600x250 mm



  • Precyzyjne prowadnice liniowe i mocne serwonapędy do wysokich prędkości posuwu we wszystkich osiach i przy dużych obciążeniach obrabianego przedmiotu - wszystkie 3 osie SIMENS SINAMICS V70
  • W standardzie obrabiarka jest przygotowana do montażu urządzeń 4 osi.
  • Pełne poszycie z jednymi drzwiami przesuwnymi i 1 drzwiami bocznymi ułatwiającymi dostęp
  • Wysoka ekonomiczność dzięki bogatemu wyposażeniu seryjnemu i wielu opcjonalnym akcesoriom
  • Stabilna rama z odlewu sztywnego zapewnia cichą pracę i optymalną wydajność frezowania

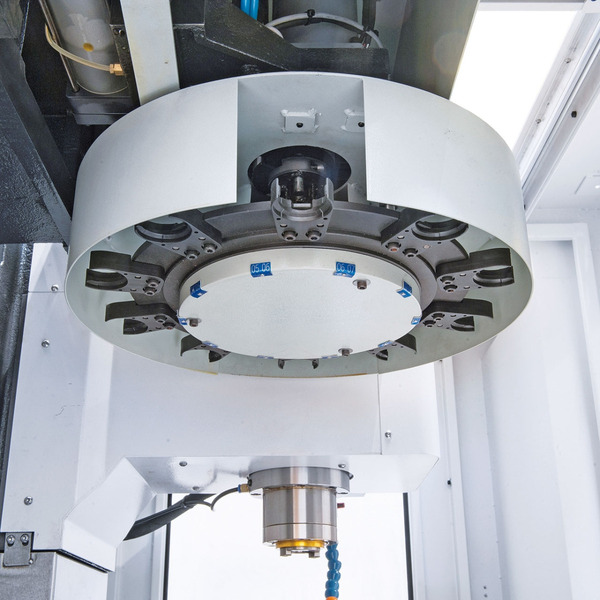

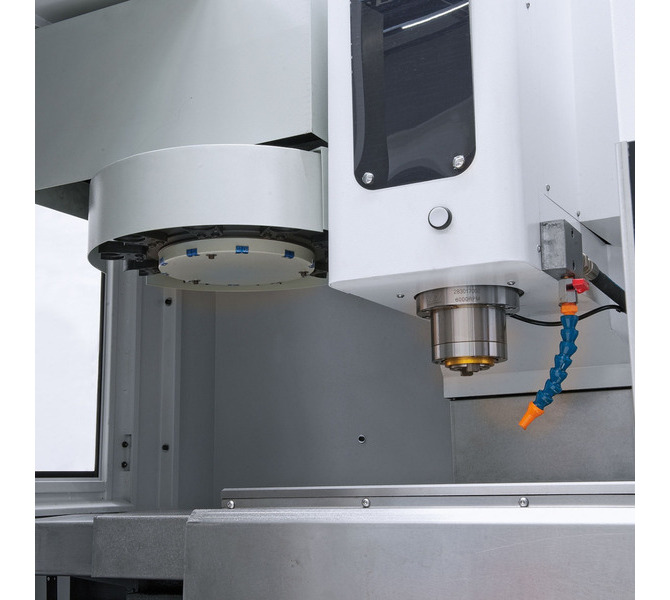

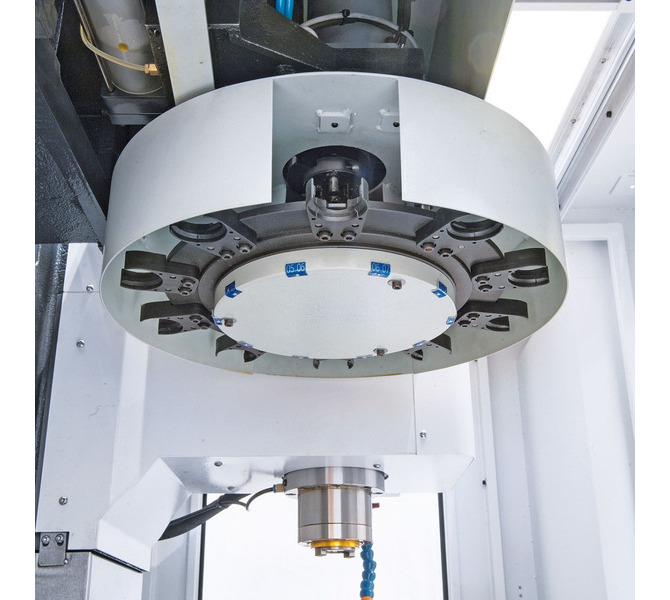

  • Automatyczna 12-miejscowa zmieniarka narzędzi o budowie karuzelowej marki OKADA (ver. 16)
  • Precyzyjne śruby kulowe we wszystkich 3 osiach zamocowane bez luzów

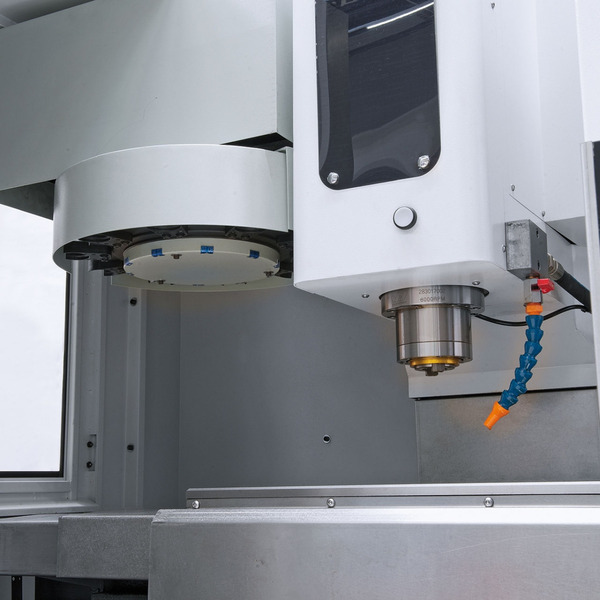

  • Wysokiej jakości wrzeciono (VOLIS)
  • Centralne smarowanie wszystkich torów prowadzących i śrub pociągowych tocznych
  • Elementy obsługowe ergonomicznie rozmieszczone na obrotowym pulpicie obsługowym

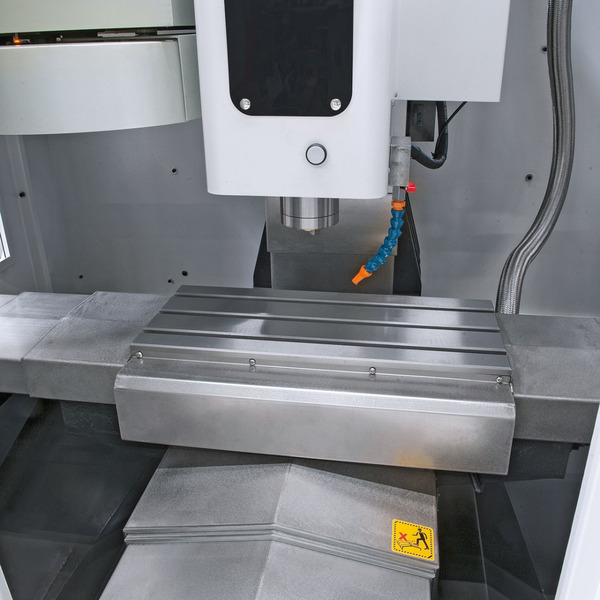

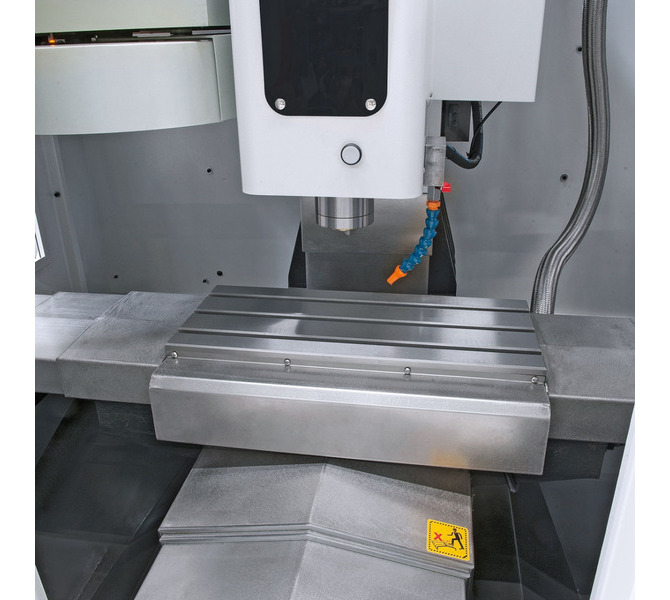

  • Stół krzyżowy - masywny, duży, wykończony z najwyższą precyzją

Specyfikacja techniczna

Wielkość stołu - szerokość600 mm
Wielkość stołu - głębokość250 mm
Stożek uchwytu wrzecionaBT30
Prędkość obrotowa wrzeciona min.60 obr./min.
Prędkość obrotowa wrzeciona max.10000 obr./min.
Prędkość obrotowa wrzeciona ustawiona8000 obr./min.
Zmiana obrotów - ilosć biegów / bezstop.bezstopniowo
Droga przesuwu w osi X410 mm
Droga przesuwu w osi Y250 mm
Droga przesuwu w osi Z400 mm
Odstęp wrzeciono / stół70-470 mm
Odstęp wrzeciono / kolumna285 mm
Obciążenie stołu maks.100 kg
Rowki T-owe (ilość, rozmiar, rozstaw)3/14/75 mm
Prędkość posuwu roboczego osi X, Y, Z2,5 - 3000 mm/min.
Szybki bieg osi X, Y, Z10.000 mm/min.
Dokładność pozycjonowania0,005 mm
Dokładność powtarzalności0,003 mm
Liczba miejsc na narzędzia12 szt.
Wielkość narzędzia maks. Ø x L92 x 150 mm
Waga narzędzia maks.5 kg
Czas wymiany narzędzia, narzędzie / narzędzie7 sek.
Moc silnika3,7 kW
Wymiary - szerokość1900 mm
Wymiary - głębokość1800 mm
Wymiary - wysokość2000 mm
Waga ok.2000 kg
Sterowanie CNCSIEMENS SINUMERIK 808D Advanced

Zakres dostawy

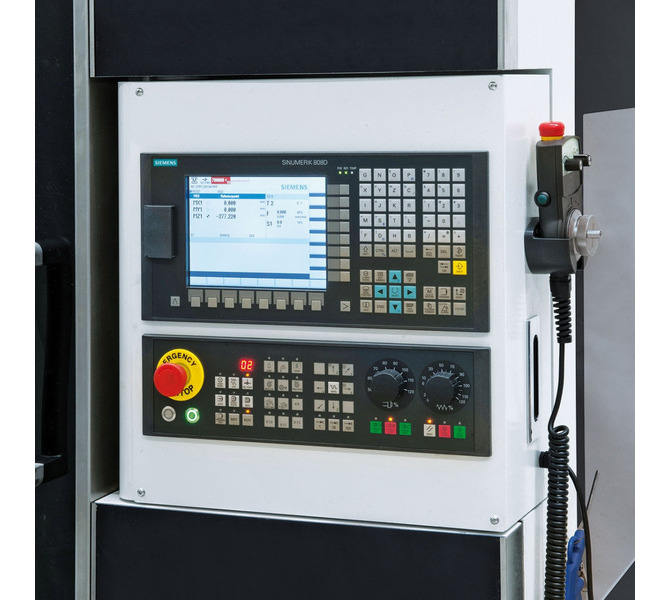

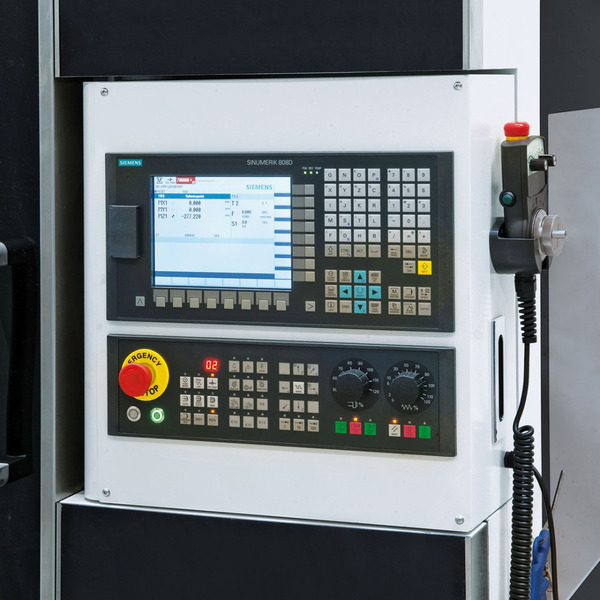

  • Układ sterowania Siemens Sinumerik 808d Advanced

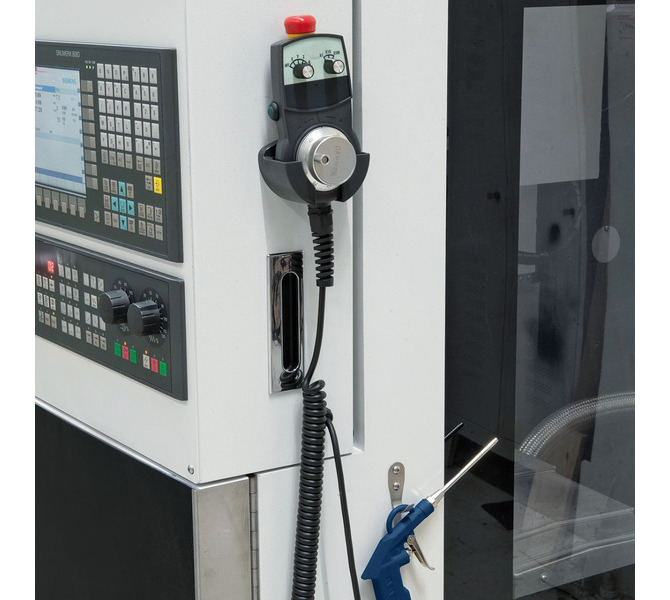

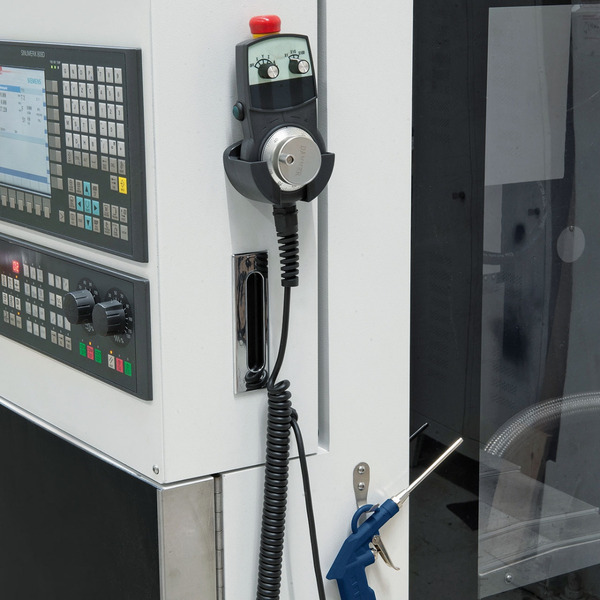

  • Elektroniczne koło ręczne z wyłącznikiem awaryjnym
  • Serwonapędy Siemens we wszystkich 3 osiach (ver.16)
  • 12-miejscowa zmieniarka narzędzi OKADA (ver.16)
  • Przygotowanie do montażu urządzeń 4 osi (ver.16)
  • Wysokiej jakosci, bezawaryjne wrzeciono VOLIS (ver. 16)
  • Precyzyjne prowadnice liniowe we wszystkich osiach
  • Funkcja automatycznego przedmuchiwania wrzeciona
  • Automatyczna orientacja wrzeciona
  • Pełne poszycie z 1 przednimi drzwiami przesuwnymi
  • Bezpieczne szkło ze znakiem CE
  • Ryglowanie bezpieczeństwa
  • Diodowa lampka robocza
  • Automatyczne centralne smarowanie
  • Ręczny pistolet na sprężone powietrze

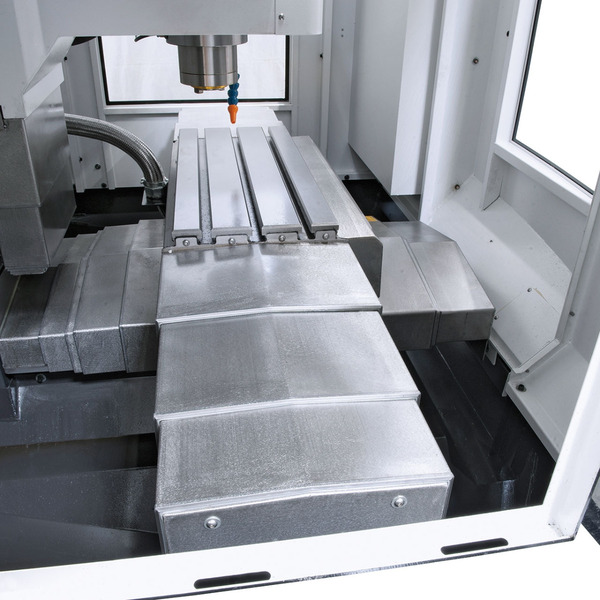

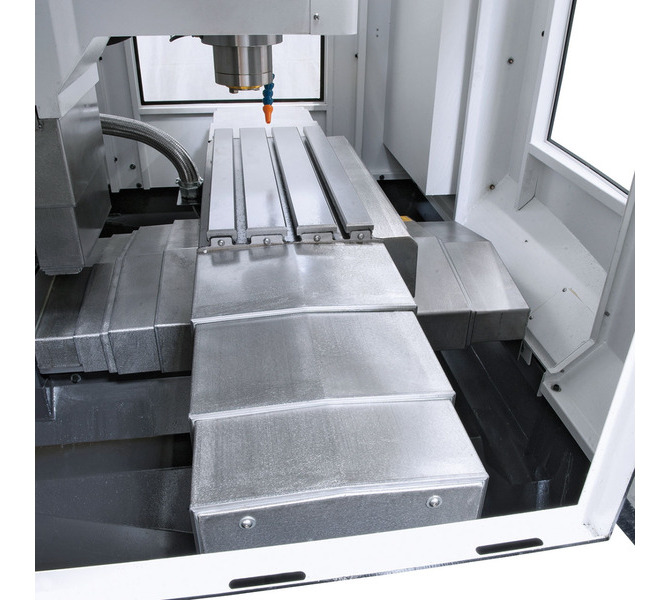

  • Osłona teleskopowa w osi X, Y i Z

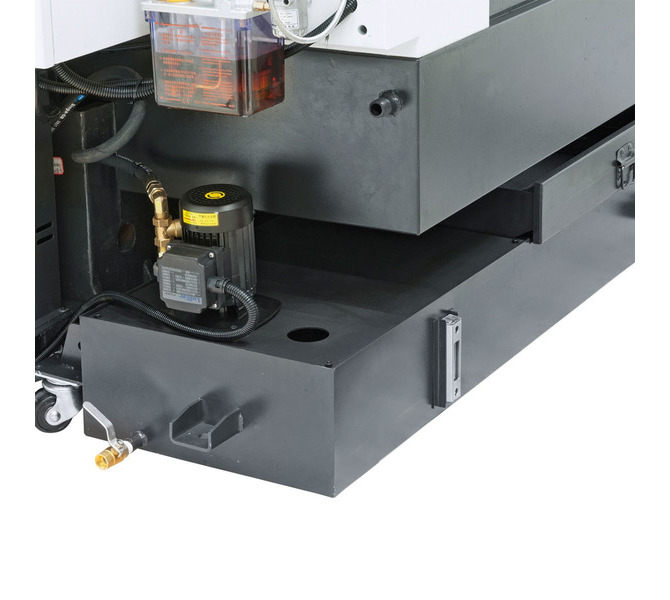

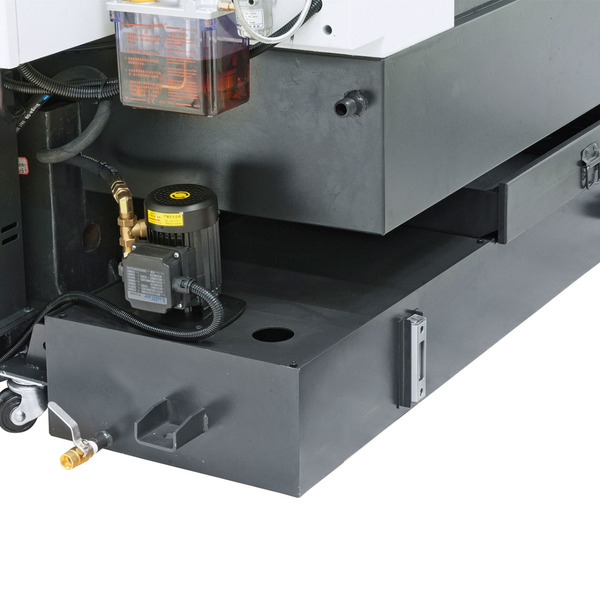

  • Układ chłodzenia

Wyposżanie opcjonalne:

  • Prędkość obrotowa - do 10 000
  • Sonda stykowa TS27R fi rmy Renishaw do pomiarów narzędzi
  • Sonda stykowa OMP 60 fi rmy Renishaw z optyczną transmisją sygnału
  • Przygotowanie do montażu 4. osi (ver.16 - standard)
  • Stół okrągły CNC do 4. osi (Ø 200 mm)
  • Dedykowane wyposazenie dodatkowe na zadanie:
  • Różne uchwyty narzędzi MAS-BT30
  • Imadła hydrauliczne o różnych wielkościach
  • Stół okrągły obrotowy TSK
  • Uniwersalny koncentrat czynnika chłodniczego RK 12, 5 l
