{{selectedProduct.name}}

Nr kat.: 02-1346XL

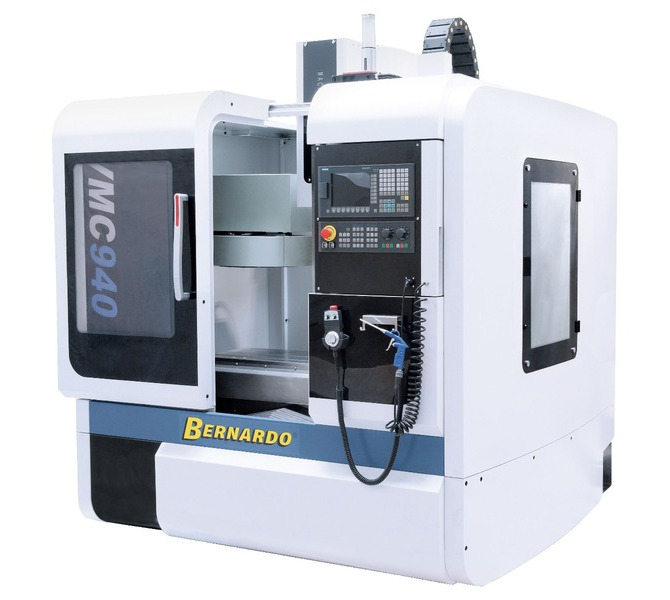

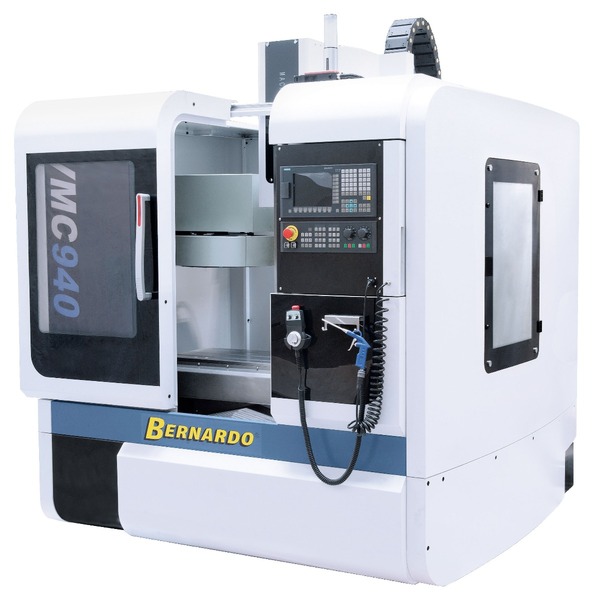

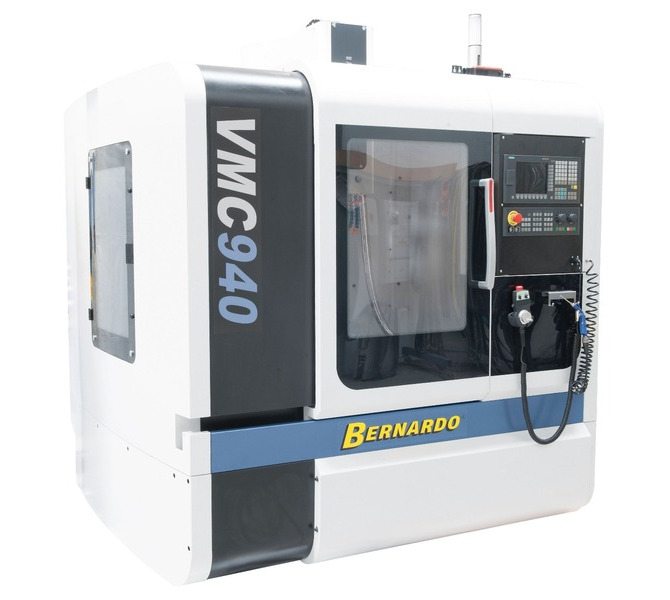

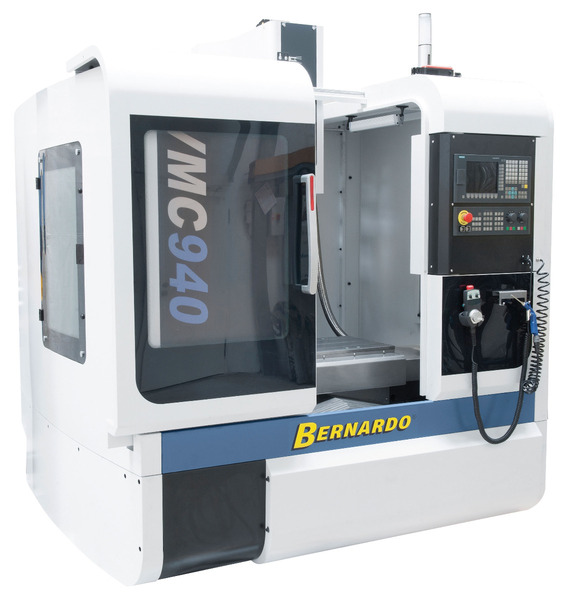

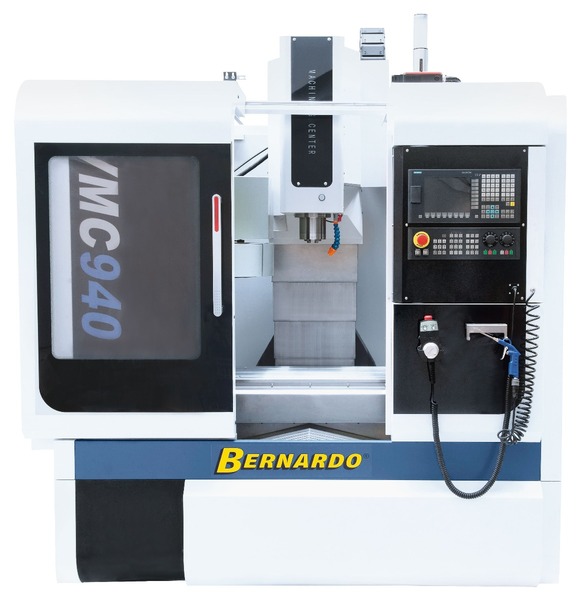

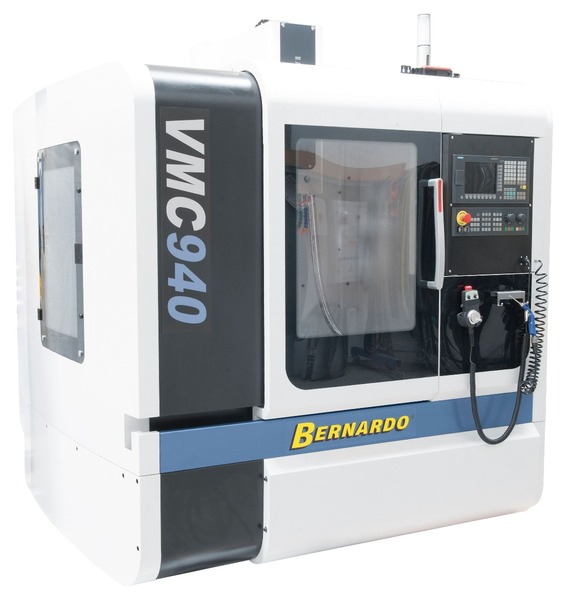

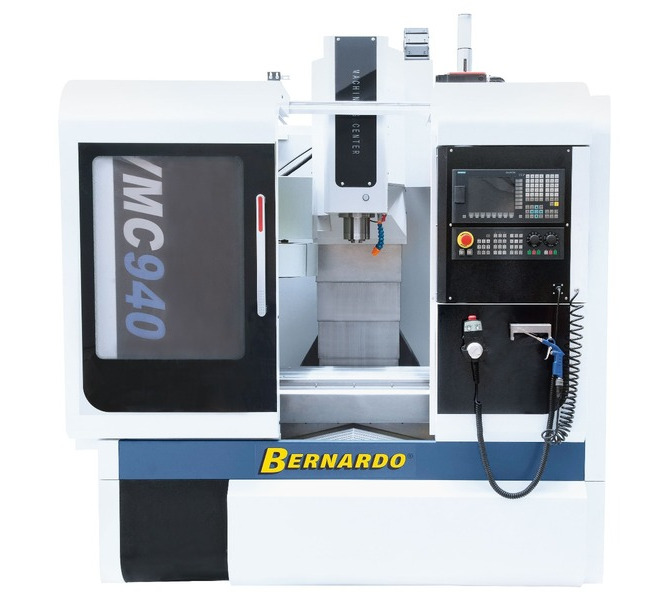

Centrum obróbcze CNC do metalu VMC 940 jest wyposażone w zaawansowany układ sterowania Siemens Sinumerik 828D oraz 16-miejscowy zmieniacz narzędzi. Dzięki kompaktowej budowie, stole o wymiarach 920 x 400 mm i dużym przesuwom, jest to model idealny i z powodzeniem stosowany do obróbki małych i średnich serii w produkcji. Maszyna ta równnież idealnie sprawdzi się w produkcji pojedynczych części przy budowie form i maszyn, jak również w sektorze szkoleniowym.

Numer katalogowy:

Centrum obróbcze CNC do metalu VMC 940 z kontrolerem Siemens Sinumerik 828D Advanced to idealna maszyna dla początkujących użytkowników oraz jako urządzenie pomocnicze obok dużych centr obróbczych CNC. Ze względu na bezkonkurencyjny stosunek ceny do wydajności, model ten idealnie nadaje się do produkcji małych i średnich serii.


16 Miejscowa głowica narzędziowa OKADA, serwonapędy 3 osi SIEMENS V-70, wysokiej jakości wrzeciono VOLIS, mocny silnik 5,5 kw oraz stół o wymiarach 920x400 mm
  • Precyzyjne prowadnice liniowe i mocne serwonapędy do wysokich prędkości posuwu we wszystkich osiach i przy dużych obciążeniach obrabianego przedmiotu - wszystkie 3 osie SIMENS SINAMICS V70
  • W standardzie obrabiarka jest przygotowana do montażu urządzeń 4 osi.

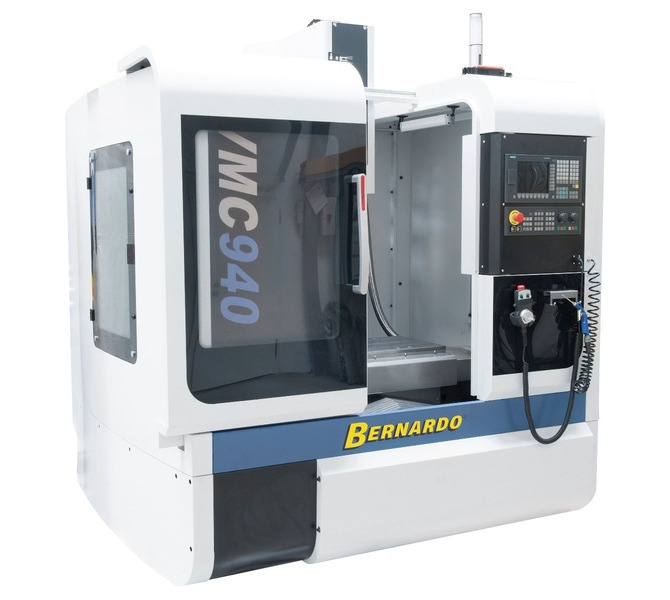

  • Pełne poszycie z jednymi drzwiami przesuwnymi i 1 drzwiami bocznymi ułatwiającymi dostęp
  • Wysoka ekonomiczność dzięki bogatemu wyposażeniu seryjnemu i wielu opcjonalnym akcesoriom
  • Stabilna rama z odlewu sztywnego zapewnia cichą pracę i optymalną wydajność frezowania

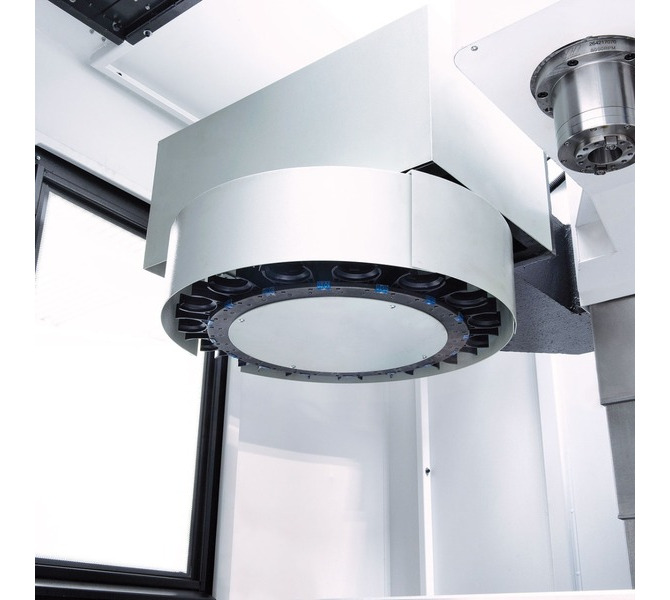

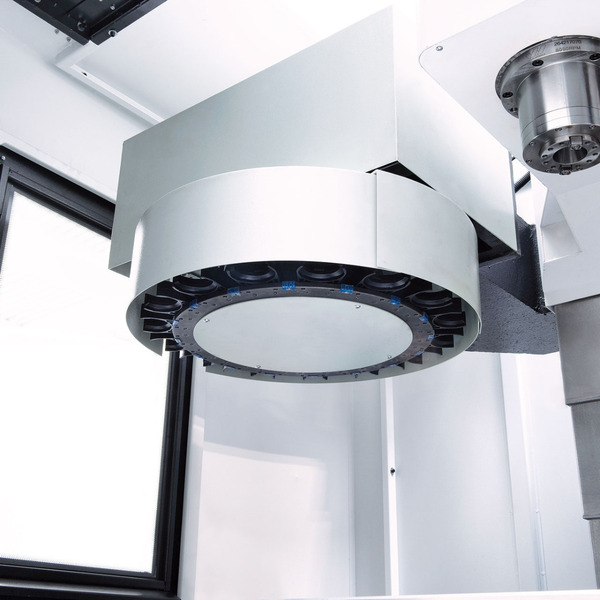

  • Automatyczna 16-miejscowa zmieniarka narzędzi o budowie karuzelowej marki OKADA
  • Precyzyjne śruby kulowe we wszystkich 3 osiach zamocowane bez luzów

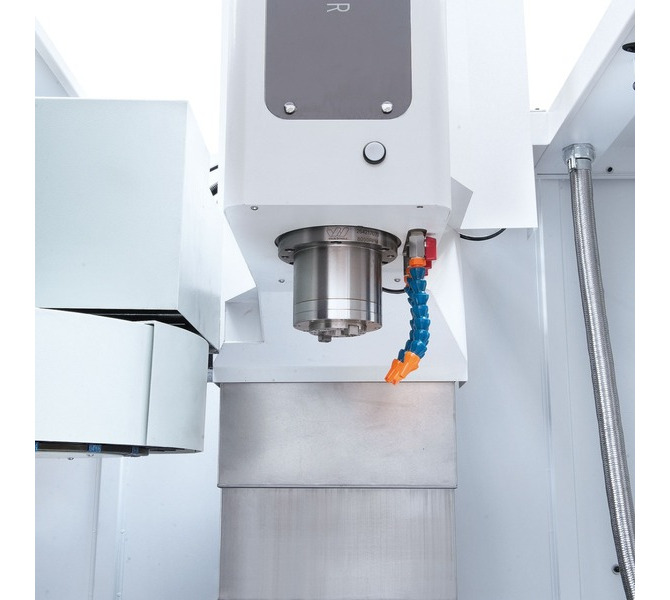

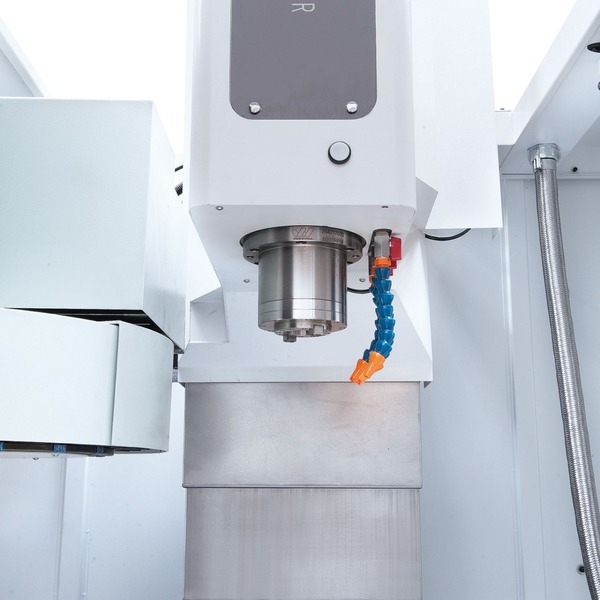

  • Wysokiej jakości wrzeciono (VOLIS)
  • Centralne smarowanie wszystkich torów prowadzących i śrub pociągowych tocznych

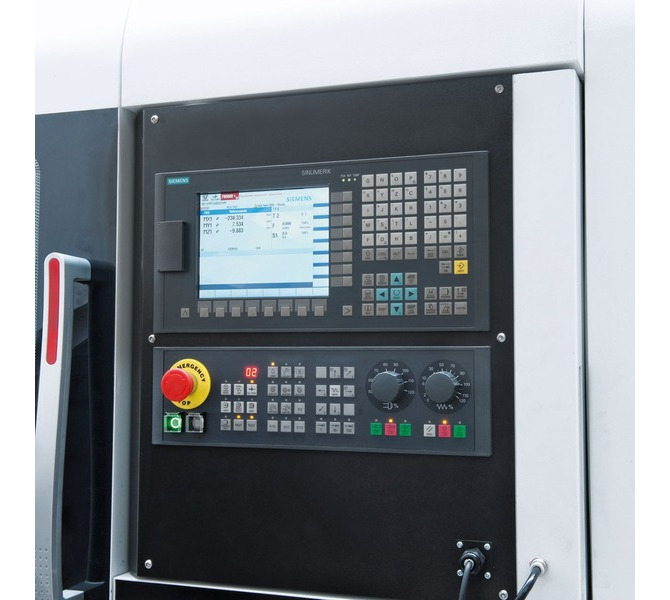

  • Elementy obsługowe ergonomicznie rozmieszczone na obrotowym pulpicie obsługowym

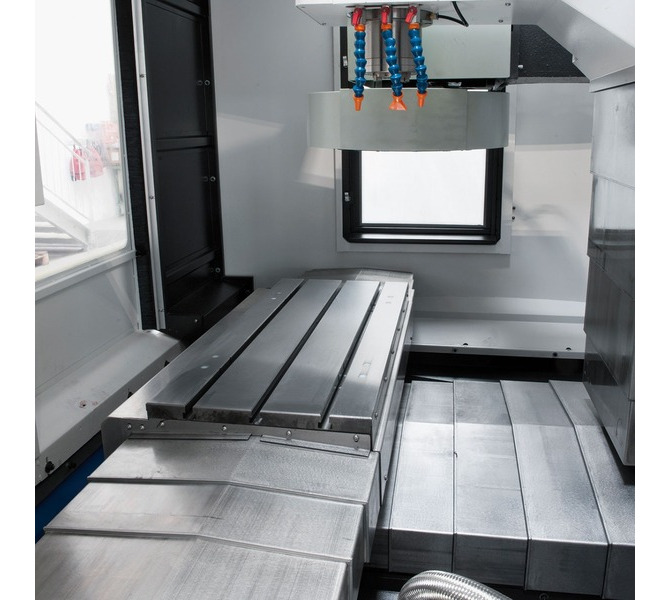

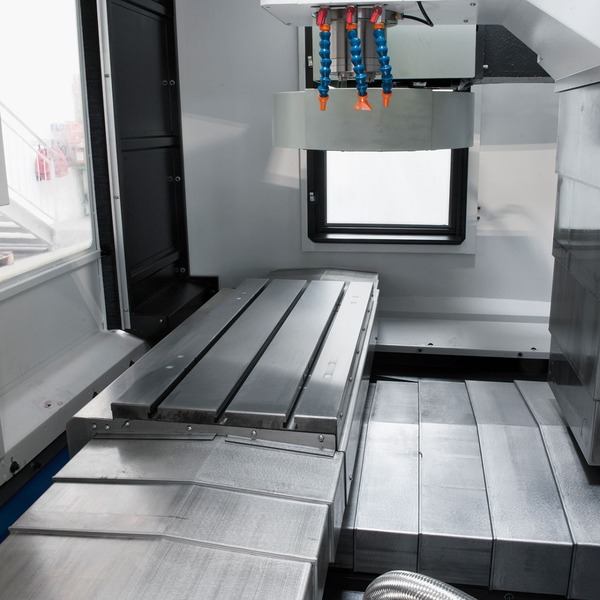

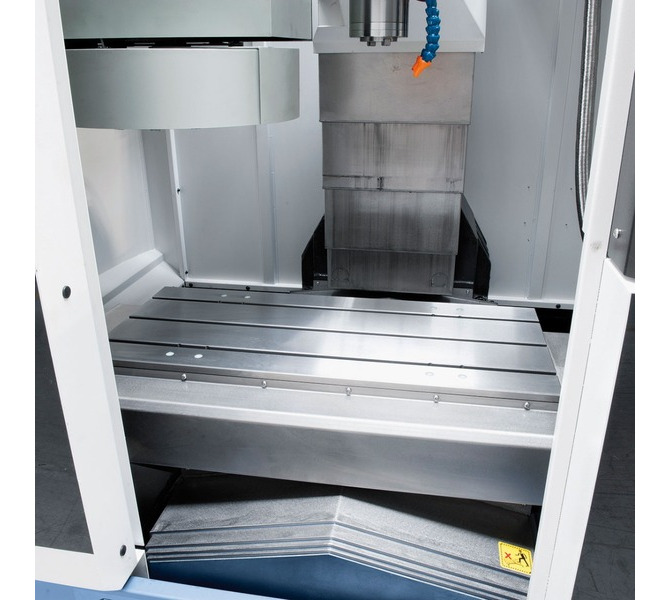

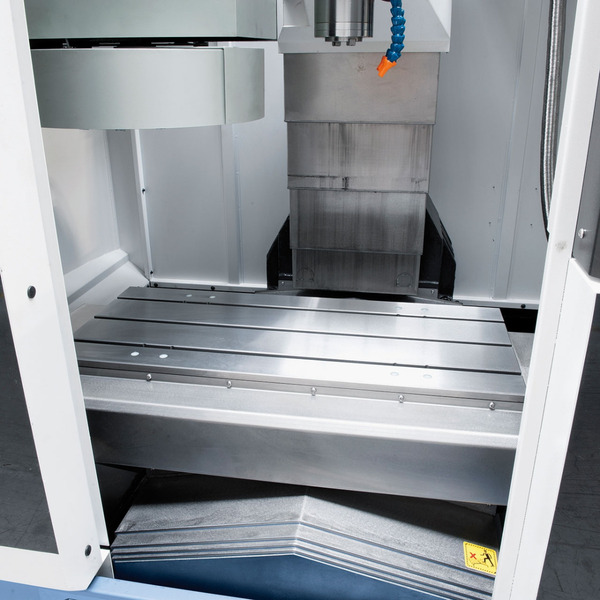

  • Stół krzyżowy - masywny, duży, wykończony z najwyższą precyzją

Specyfikacja techniczna

Wielkość stołu - szerokość920 mm
Wielkość stołu - głębokość400 mm
Stożek uchwytu wrzecionaBT 40
Prędkość obrotowa wrzeciona min.60 obr./min.
Prędkość obrotowa wrzeciona max.8000 obr./min.
Prędkość obrotowa wrzeciona ustawiona6000 obr./min.
Zmiana obrotów - ilosć biegów / bezstop.bezstopniowo
Droga przesuwu w osi X700 mm
Droga przesuwu w osi Y400 mm
Droga przesuwu w osi Z500 mm
Odstęp wrzeciono / stół90 - 590 mm
Odstęp wrzeciono / kolumna440 mm
Obciążenie stołu maks.400 kg
Rowki T-owe (ilość, rozmiar, rozstaw)3 / 14 / 120 mm
Prędkość posuwu roboczego osi X, Y, Z2,5 - 6000 mm/min.
Szybki bieg osi X, Y, Z30.000 / 30.000 / 24.000 mm/min.
Dokładność pozycjonowania± 0,005 mm
Dokładność powtarzalności± 0,003 mm
Liczba miejsc na narzędzia16 szt.
Wielkość narzędzia maks. Ø x L150 x 350 mm
Waga narzędzia maks.8 kg
Czas wymiany narzędzia, narzędzie / narzędzie7 sek.
Moc silnika5.5 kW
Wymiary - szerokość2050 mm
Wymiary - głębokość2300 mm
Wymiary - wysokość2600 mm
Waga ok.3300 kg
Sterowanie CNCSIEMENS SINUMERIK 828D
TYPOWE DLA TEGO MODELU
Przystosowanie dla 4 osiTAK

Zakres dostawy

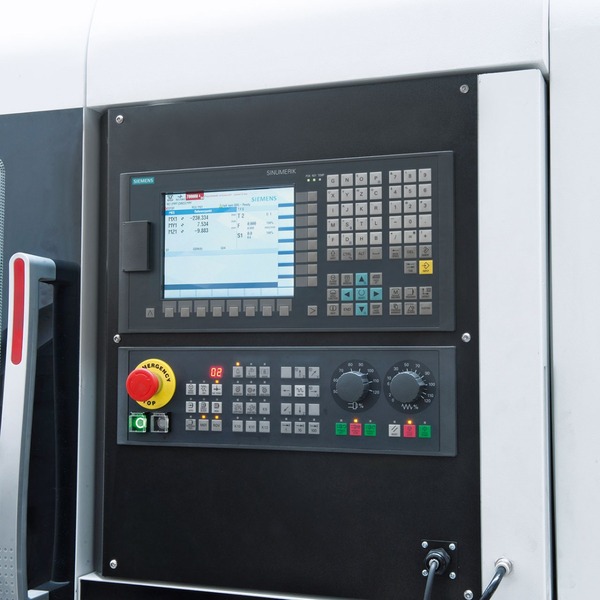

  • Układ sterowania Siemens Sinumerik 828D
  • Elektroniczne koło ręczne z wyłącznikiem awaryjnym
  • Serwonapędy Siemens we wszystkich 3 osiach
  • 16-miejscowa zmieniarka narzędzi
  • Spiralny przenośnik wiórów
  • Precyzyjne prowadnice liniowe we wszystkich osiach
  • Funkcja automatycznego przedmuchiwania wrzeciona
  • Automatyczna orientacja wrzeciona
  • Pełne poszycie z 1 przednimi drzwiami
  • przesuwnymi
  • Bezpieczne szkło ze znakiem CE
  • Ryglowanie bezpieczeństwa
  • Diodowa lampka robocza
  • Automatyczne centralne smarowanie
  • Ręczny pistolet na sprężone powietrze
  • Osłona teleskopowa w osi X, Y i Z
  • Układ chłodzenia

Wyposazenie opcjonalne:

  • Prędkość obrotowa - do 10 000
  • Sonda stykowa TS27R fi rmy Renishaw do pomiarów narzędzi
  • Sonda stykowa OMP 60 fi rmy Renishaw z optyczną transmisją sygnału
  • Przygotowanie do montażu 4. osi
  • Stół okrągły CNC do 4. osi (Ø 200 mm)
  • Dedykowane wyposazenie dodatkowe na zadanie:
  • Różne uchwyty narzędzi MAS-BT40
  • Imadła hydrauliczne o różnych wielkościach
  • Stół okrągły obrotowy TSK
  • Uniwersalny koncentrat czynnika chłodniczego RK 12, 5 l
