Numer katalogowy: 02-1349XL

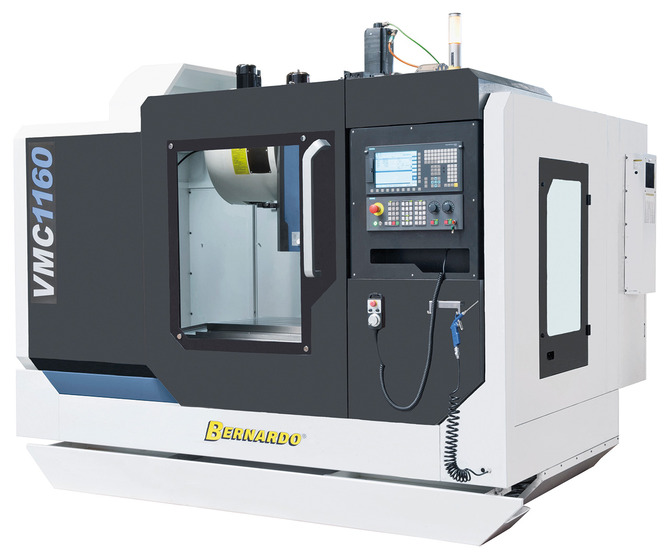

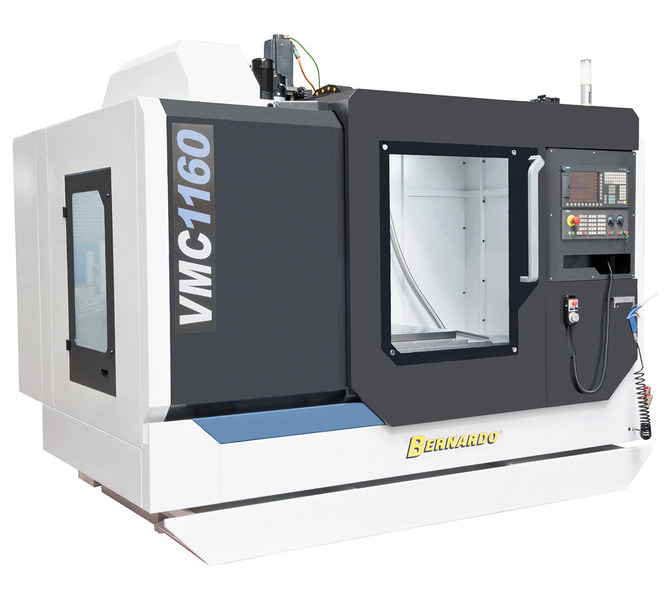

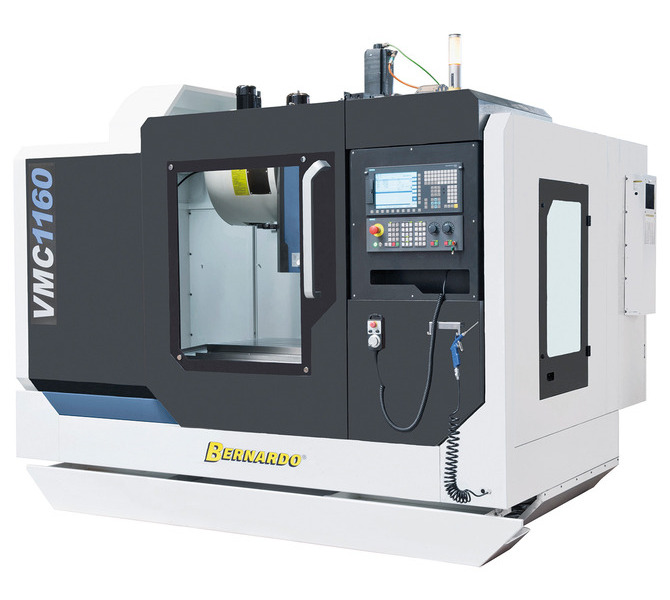

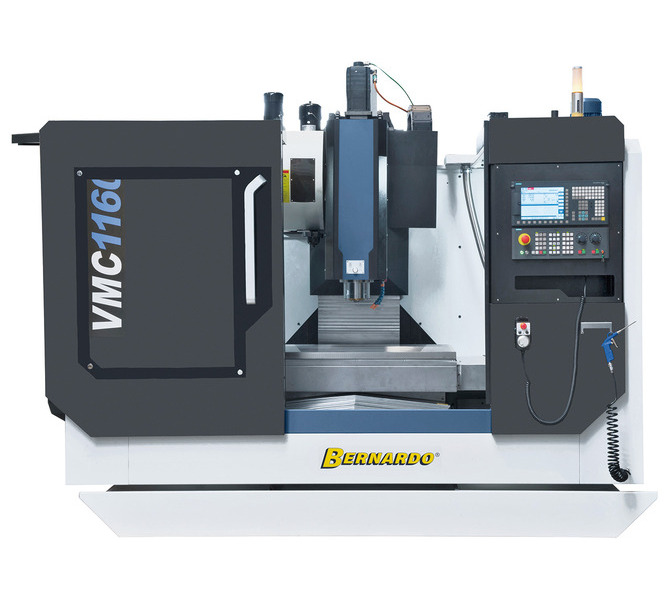

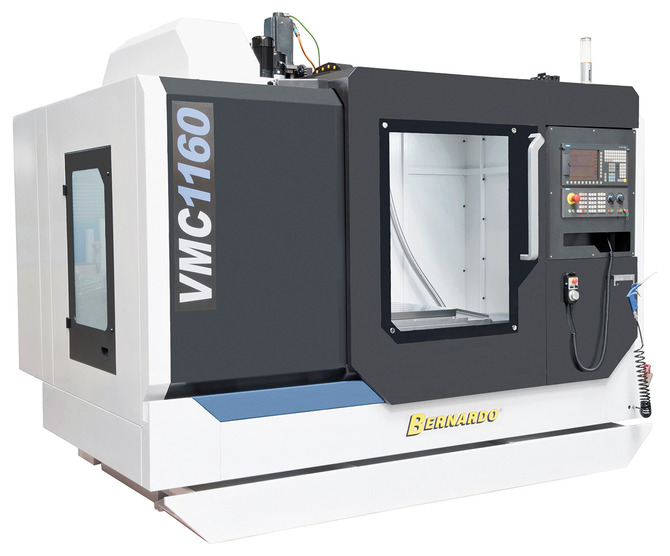

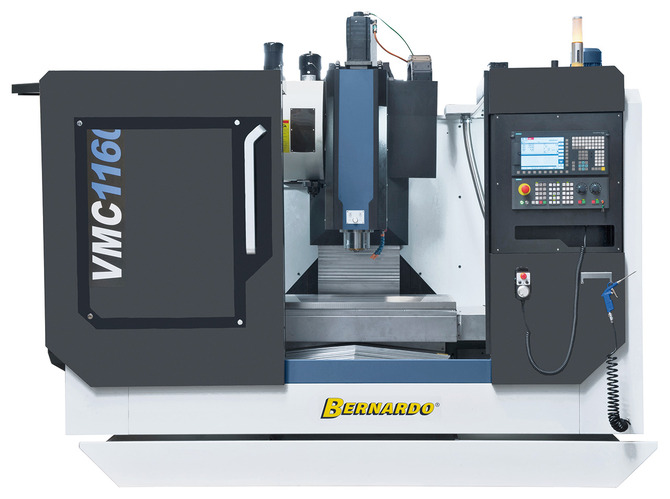

Centrum obróbcze CNC do metalu VMC 1160jest wyposażone w zaawansowany układ sterowania Siemens Sinumerik 828D. Stół 1100x600.

Numer katalogowy:
  • Precyzyjne prowadnice liniowe i mocne serwonapędy do wysokich prędkości posuwu we wszystkich osiach i przy dużych obciążeniach obrabianego przedmiotu
  • Wysoka ekonomiczność dzięki bogatemu wyposażeniu seryjnemu i wielu opcjonalnym akcesoriom
  • Stabilna rama z odlewu sztywnego zapewnia cichą pracę i optymalną wydajność frezowania

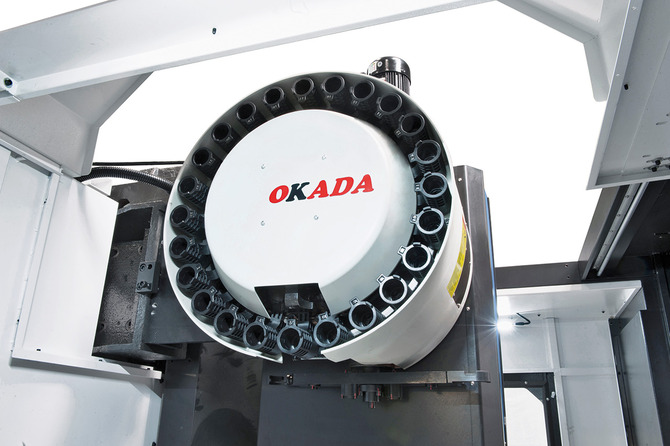

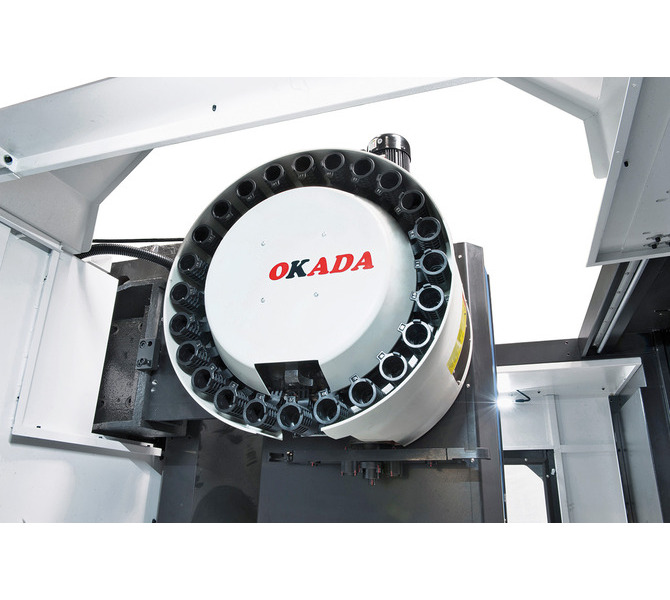

  • Automatyczna 24-miejscowa zmieniarka narzędzi o budowie karuzelowej
  • Precyzyjne śruby kulowe we wszystkich 3 osiach zamocowane bez luzów
  • Centralne smarowanie wszystkich torów prowadzących i śrub pociągowych tocznych

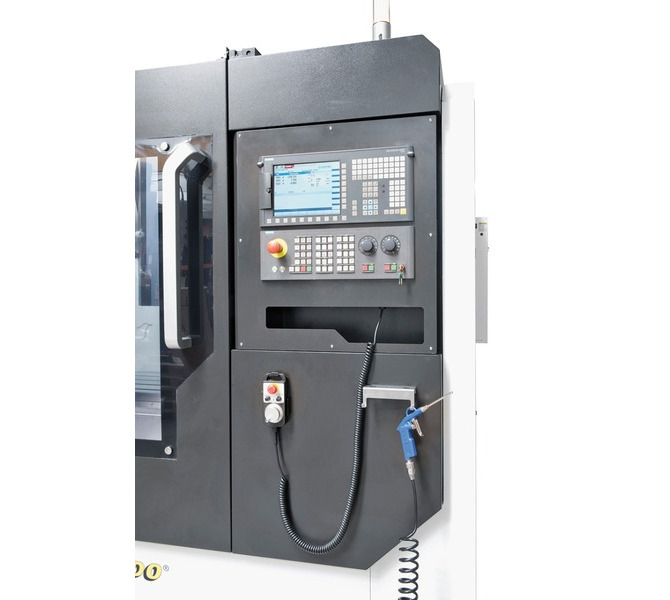

  • Elementy obsługowe ergonomicznie rozmieszczone na obrotowym pulpicie obsługowym

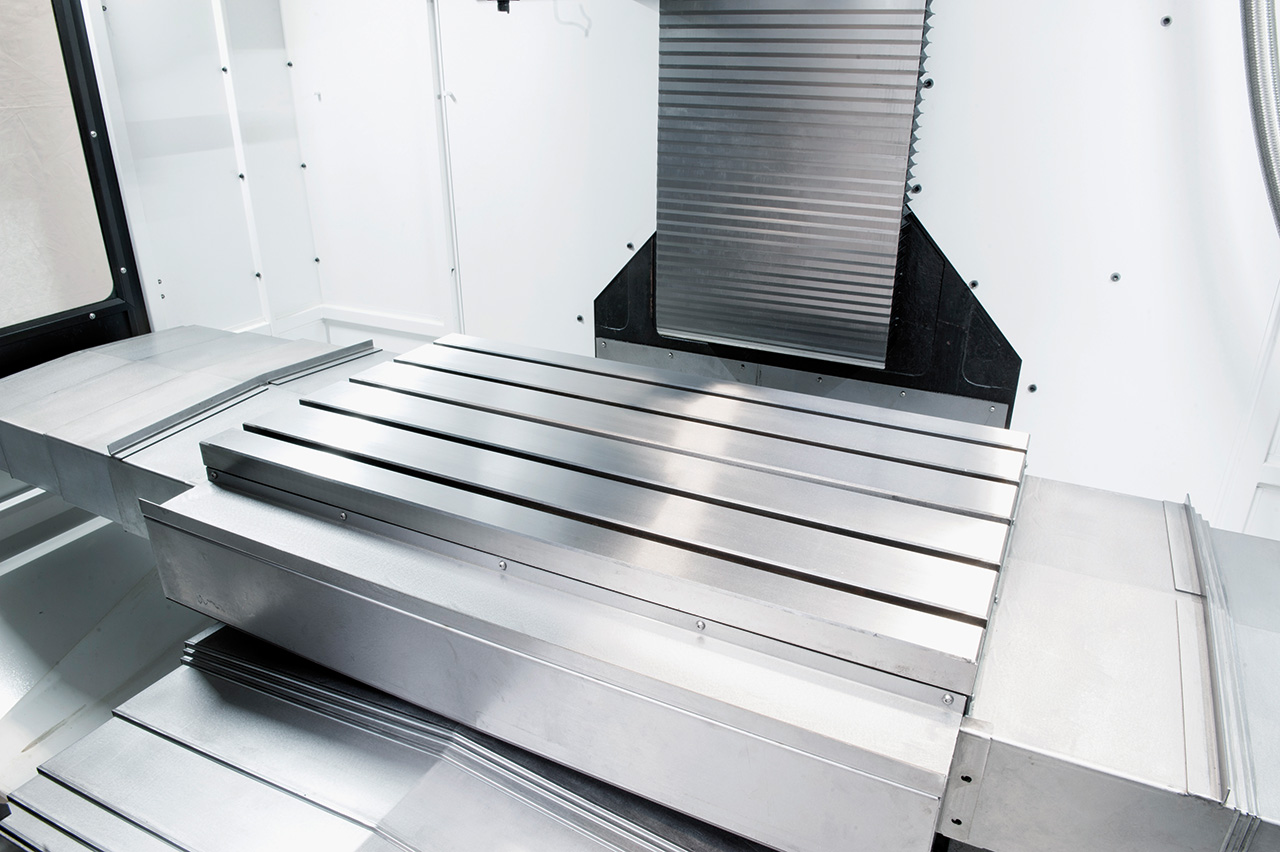

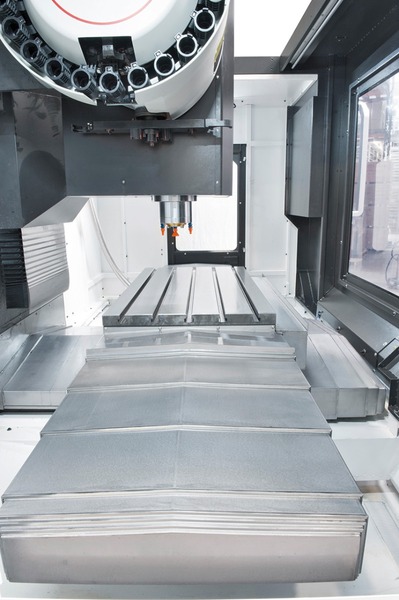

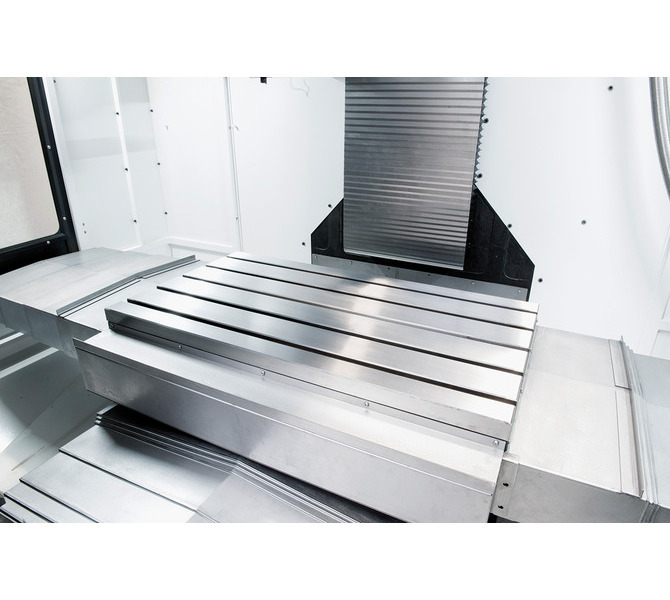

  • Masywny duży stół krzyżowy, precyzyjnie wykończony

Specyfikacja techniczna

Wielkość stołu - szerokość1100 mm
Wielkość stołu - głębokość600 mm
Stożek uchwytu wrzecionaBT40
Prędkość obrotowa wrzeciona min.60 obr./min.
Prędkość obrotowa wrzeciona max.8000 obr./min.
Prędkość obrotowa wrzeciona ustawiona8000 obr./min.
Zmiana obrotów - ilosć biegów / bezstop.bezstopniowo
Droga przesuwu w osi X1100 mm
Droga przesuwu w osi Y600 mm
Droga przesuwu w osi Z600 mm
Odstęp wrzeciono / stół150 - 730 mm
Odstęp wrzeciono / kolumna660 mm
Obciążenie stołu maks.600 kg
Rowki T-owe (ilość, rozmiar, rozstaw)5 szt /18mm /115 mm
Prędkość posuwu roboczego osi X, Y, Z2,5 ~10000 mm/min.
Szybki bieg osi X, Y, Z24.000 / 24.000 / 18.000 mm/min.
Dokładność pozycjonowania±0.005 mm
Dokładność powtarzalności±0.003 mm
Liczba miejsc na narzędzia24 szt szt.
Wielkość narzędzia maks. Ø x L150 x 350 mm
Waga narzędzia maks.7 kg
Czas wymiany narzędzia, narzędzie / narzędzie7 sek.
Moc silnika11 kW
Wymiary - szerokość3000 mm
Wymiary - głębokość2250 mm
Wymiary - wysokość2600 mm
Waga ok.6320 kg

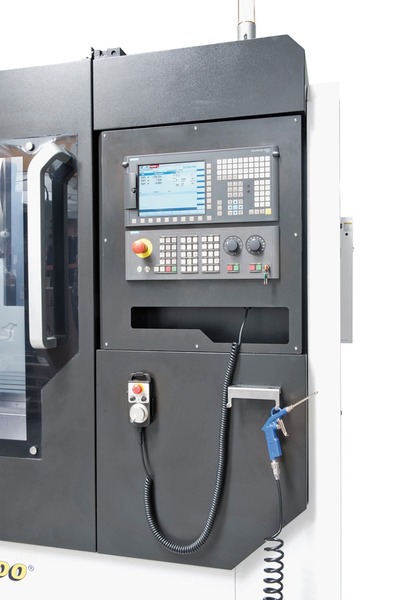

Sterowanie CNCSIEMENS SINUMERIK 828D
TYPOWE DLA TEGO MODELU
Przystosowanie dla 4 osiTAK

Zakres dostawy

  • Sterowanie Siemens Sinumerik 828D
  • Przygotowany do montażu 4 osi
  • Elektroniczne pokrętło z przyciskiem zatrzymania awaryjnego
  • Serwonapędy Siemens dla wszystkich 3 osi
  • 24-miejscowa głowica narzędzi
  • Precyzyjne prowadzenie płaskie we wszystkich osiach

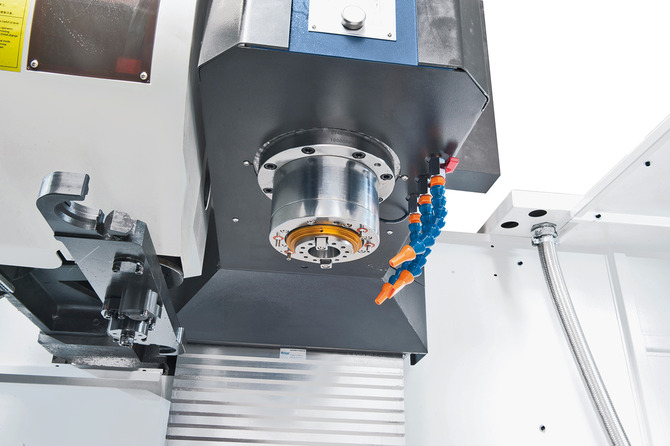

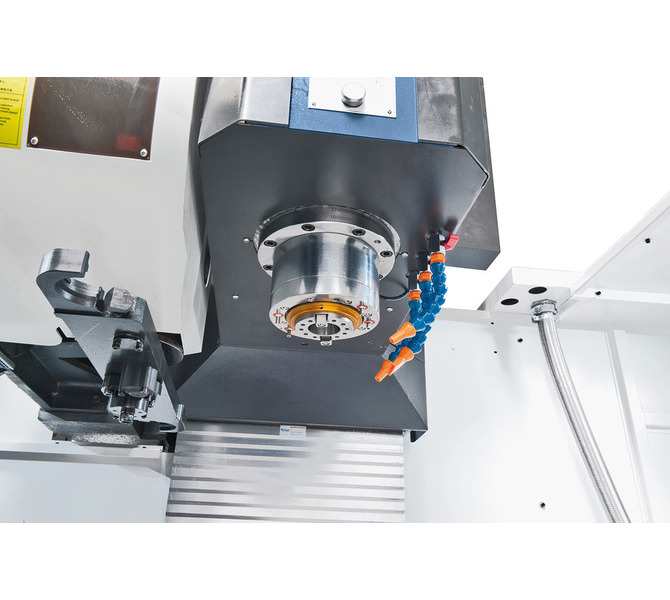

  • Automatyczna funkcja wydmuchiwania wrzeciona
  • Automatyczna orientacja wrzeciona
  • Obudowa maszyny z 1 drzwiami przesuwnymi z przodu
  • Szkło bezpieczne CE
  • Blokada bezpieczeństwa
  • Światło maszynowe LED
  • Automatyczne centralne smarowanie
  • Pistolet pneumatyczny ręczny

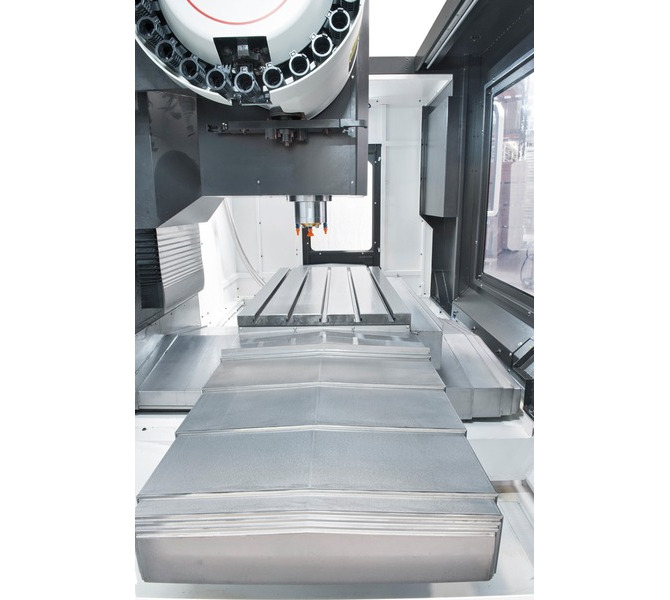

  • Osłona teleskopu w osi X i Y.
  • Urządzenie chłodzące
