{{selectedProduct.name}}

Nr kat.: 02-1345XL
Marka: BERNARDO
Dostępność: Skontaktuj się z nami
Drukuj

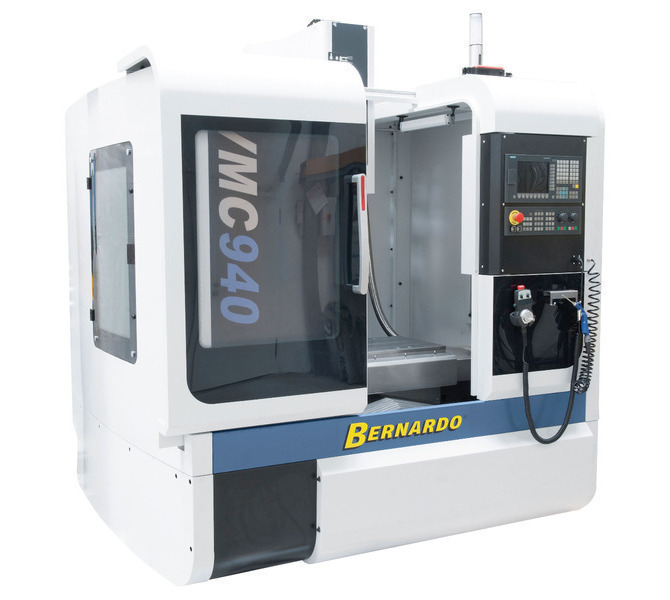

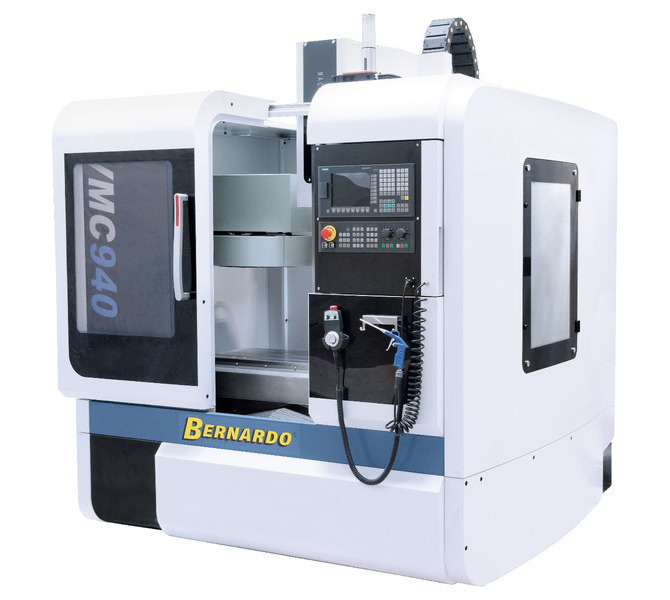

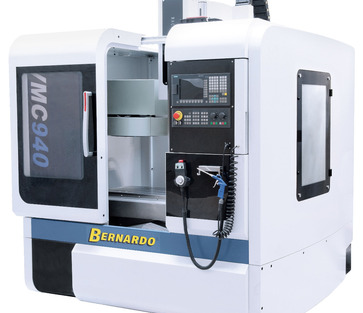

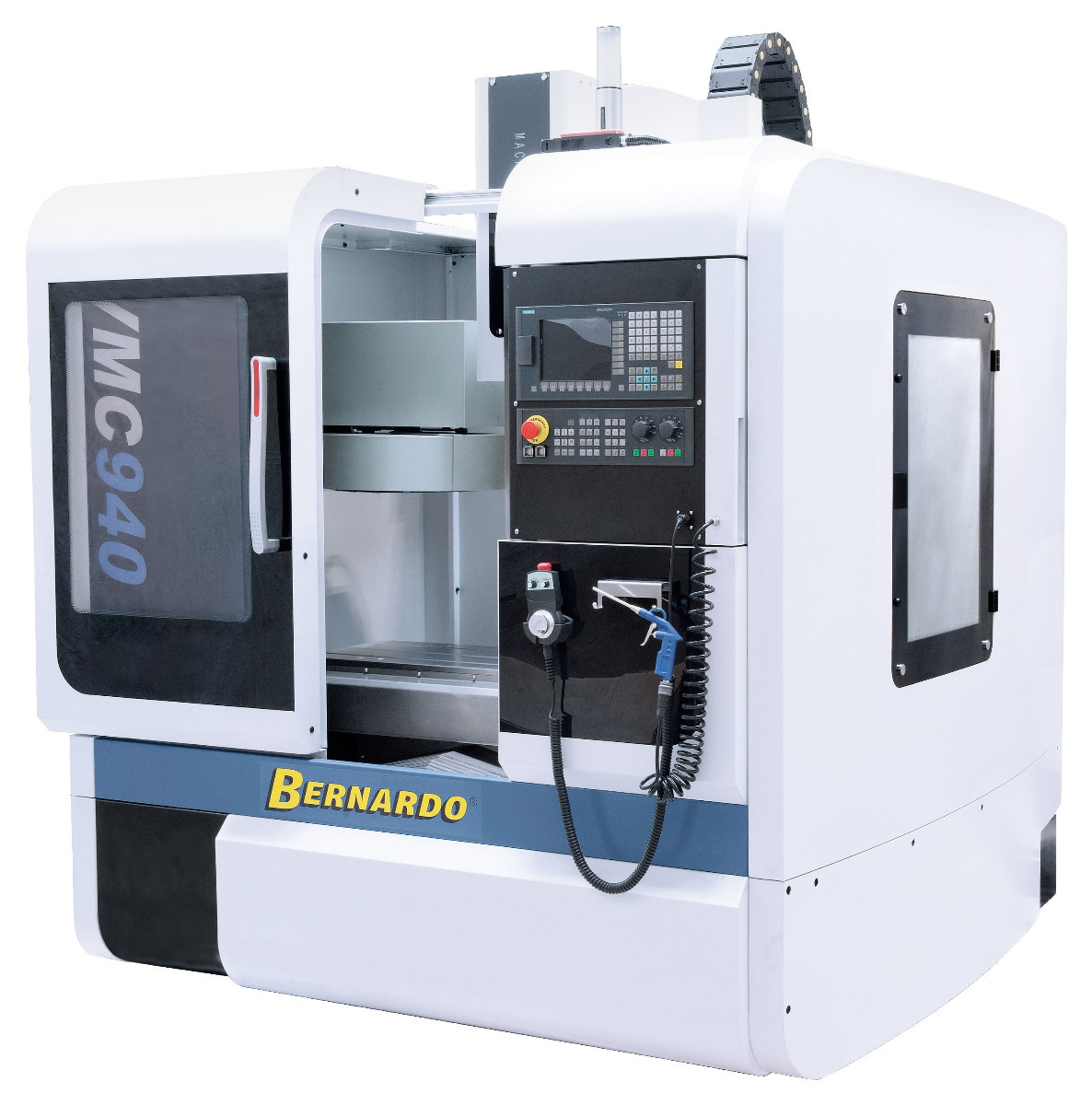

Centrum obróbcze CNC do metalu VMC 940 jest wyposażone w zaawansowany układ sterowania Siemens Sinumerik 808D Advanced lub 828D oraz 16-miejscowy zmieniacz narzędzi. Dzięki kompaktowej budowie, stole o wymiarach 920 x 400 mm i dużym przesuwom, jest to model idealny i z powodzeniem stosowany do obróbki małych i średnich serii w produkcji. Maszyna ta równnież idealnie sprawdzi się w produkcji pojedynczych części przy budowie form i maszyn, jak również w sektorze szkoleniowym.

Czytaj więcejRozwiń
Numer katalogowy:
Dostępność: Skontaktuj się z nami

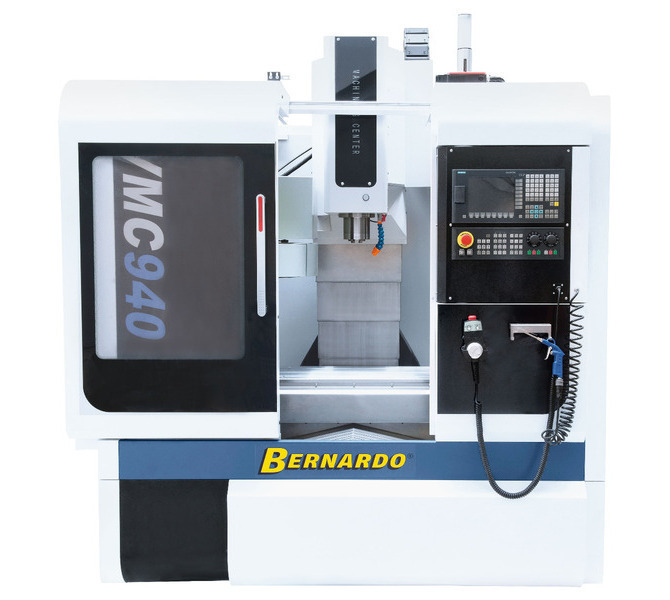

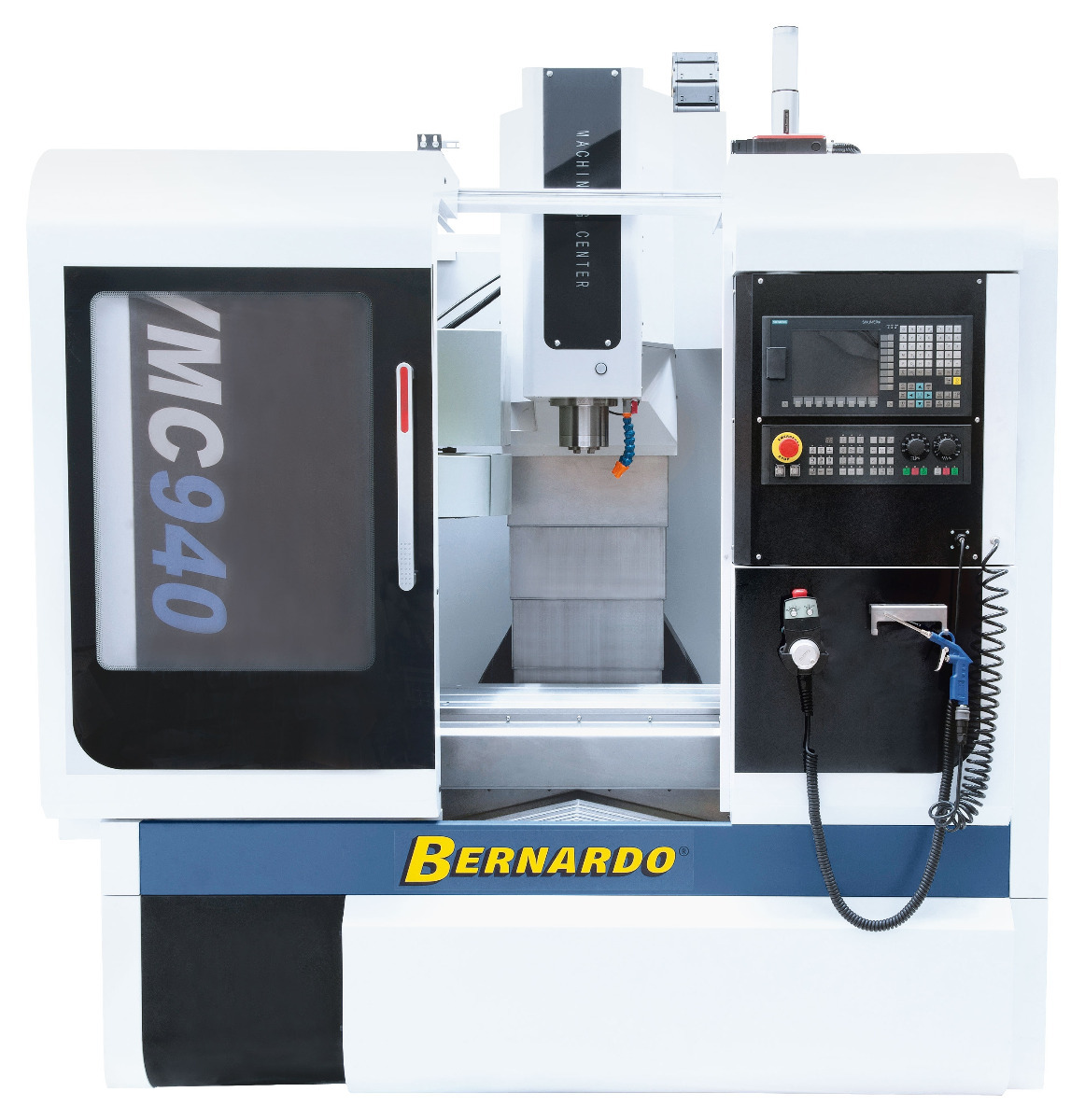

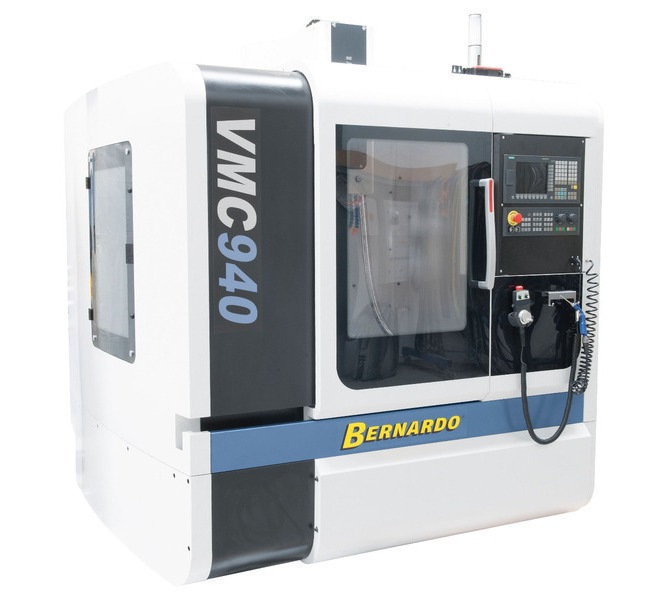

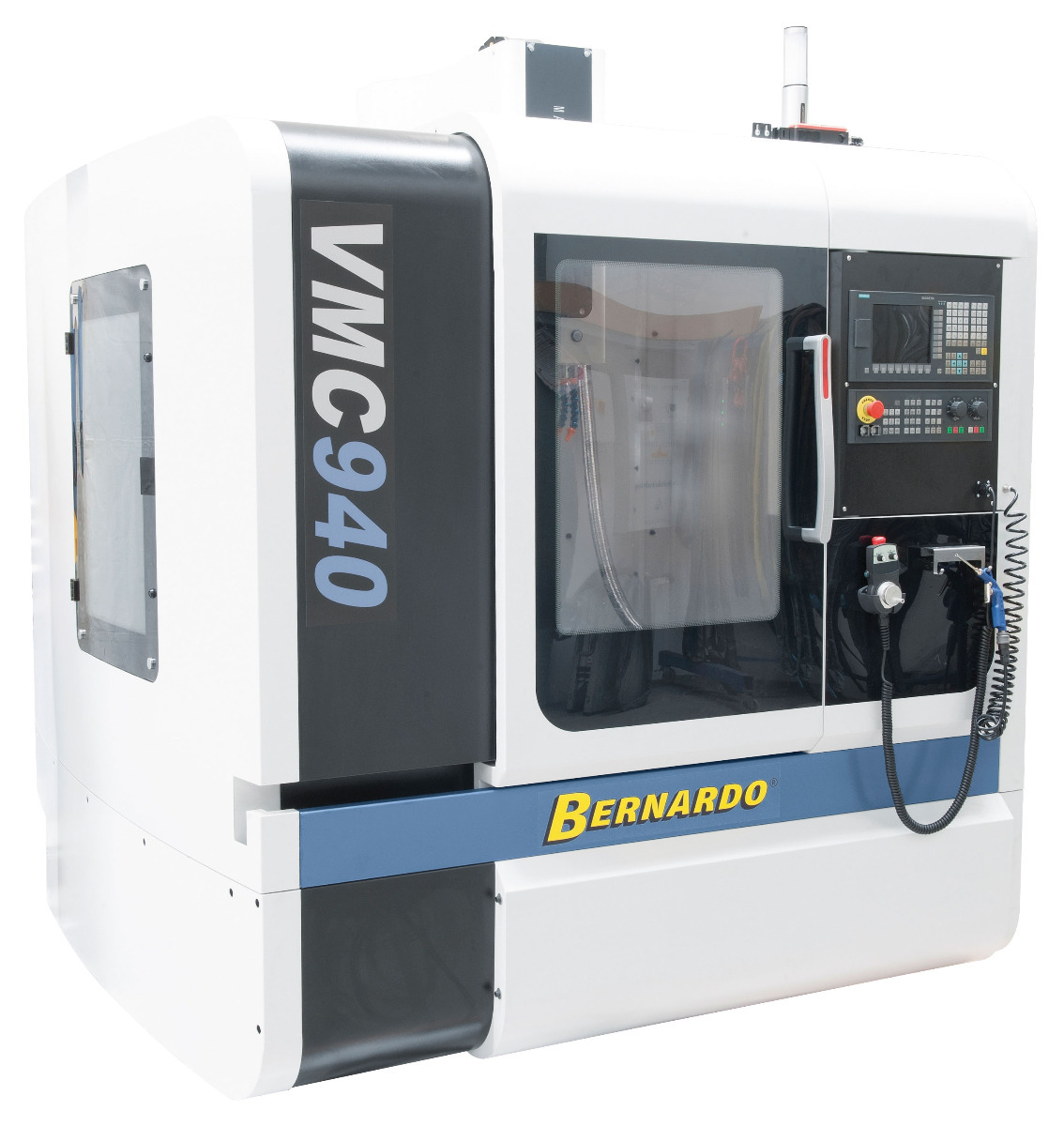

Centrum obróbcze CNC do metalu VMC 940 jest wyposażone w zaawansowany układ sterowania Siemens Sinumerik 808DAdvancedlub 828D oraz 16-miejscowy zmieniacz narzędzi. Dzięki kompaktowej budowie, stole o wymiarach 920 x 400 mm i dużym przesuwom, jest to model idealny i z powodzeniem stosowany do obróbki małych i średnich serii w produkcji, ale również do produkcji pojedynczych części przy budowie form i maszyn, jak również w sektorze szkoleniowym.

  • Precyzyjne prowadnice liniowe i mocne serwonapędy do wysokich prędkości posuwu we wszystkich osiach i przy dużych obciążeniach obrabianego przedmiotu

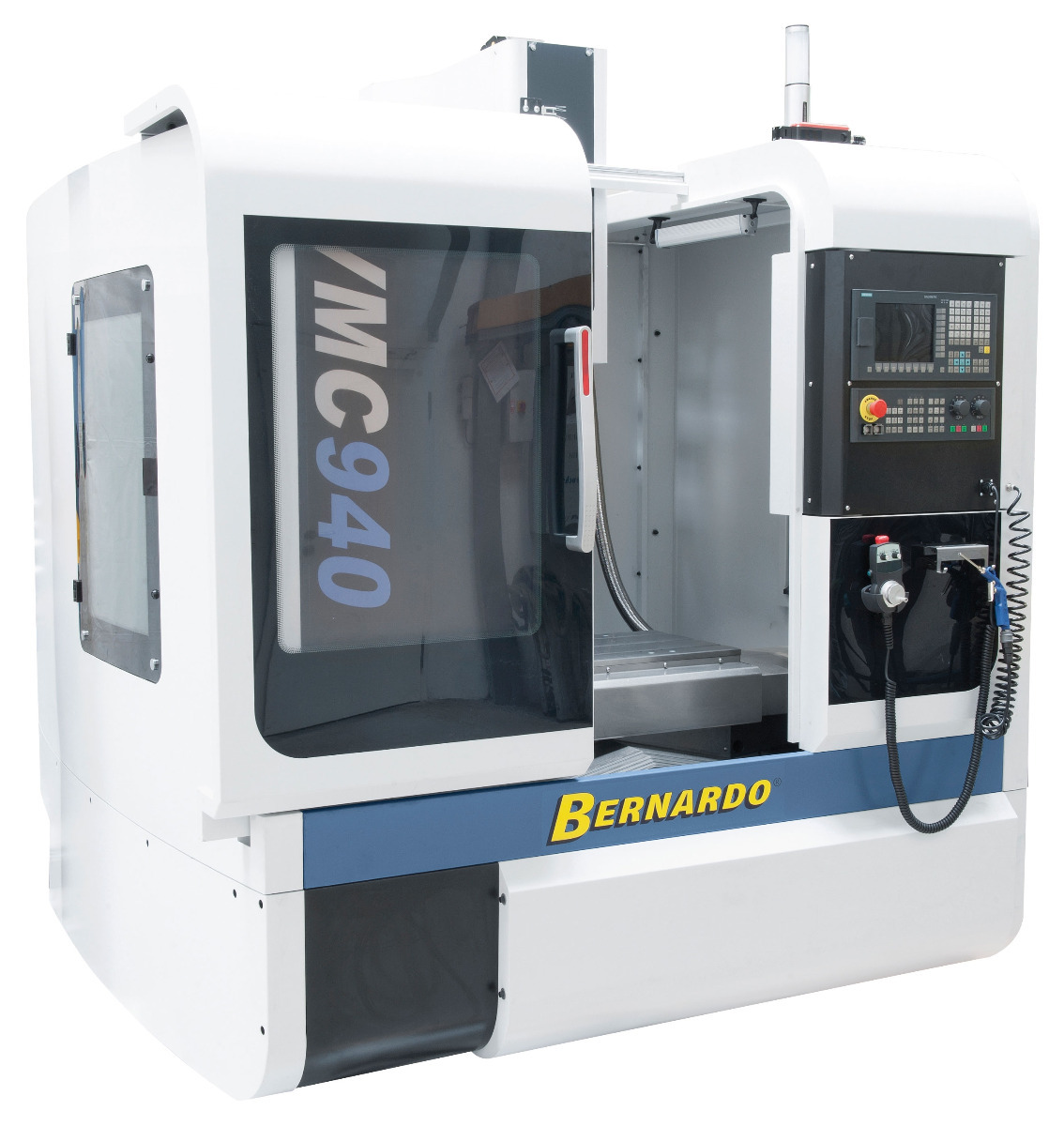

  • Pełne poszycie z jednymi drzwiami przesuwnymi i 2 drzwiami bocznymi ułatwiającymi dostęp
  • Wysoka ekonomiczność dzięki bogatemu wyposażeniu seryjnemu i wielu opcjonalnym akcesoriom
  • Stabilna rama z odlewu sztywnego zapewnia cichą pracę i optymalną wydajność frezowania

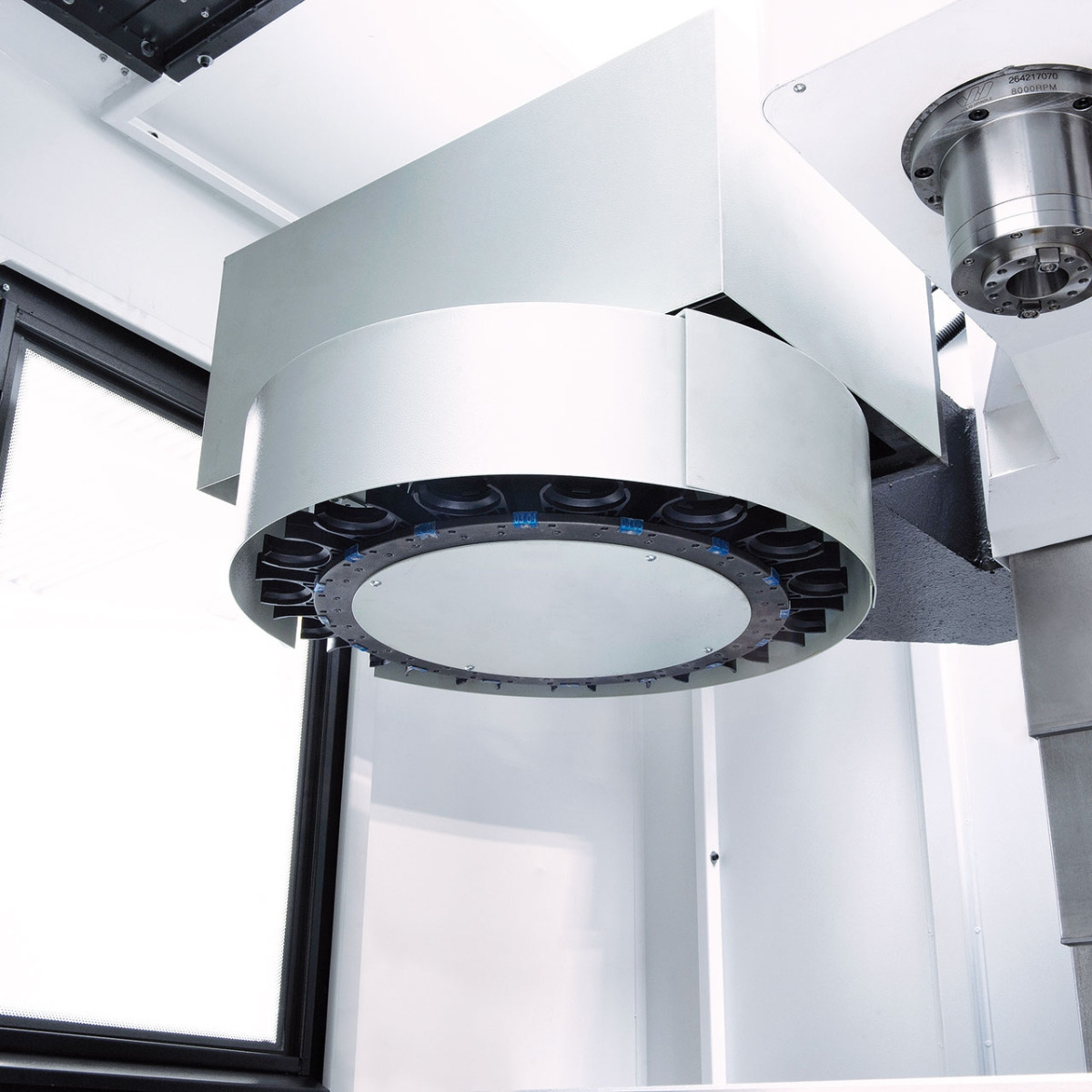

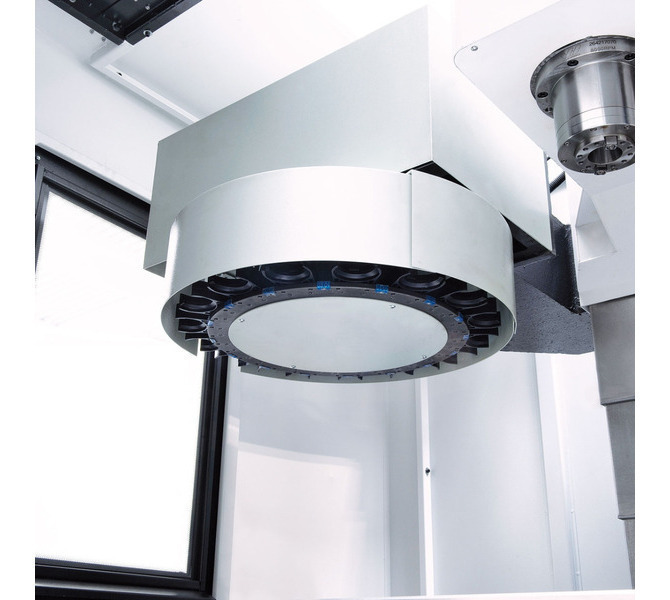

  • Automatyczna 16-miejscowa zmieniarka narzędzi o budowie karuzelowej
  • Precyzyjne śruby kulowe we wszystkich 3 osiach zamocowane bez luzów
  • Centralne smarowanie wszystkich torów prowadzących i śrub pociągowych tocznych

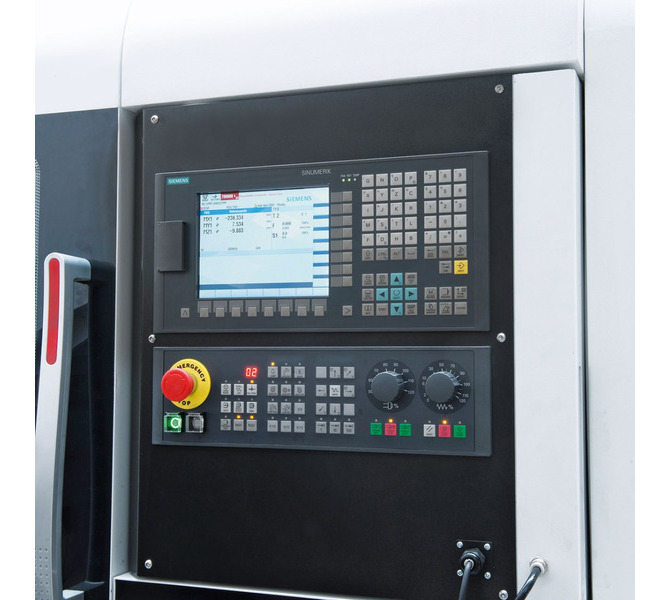

  • Elementy obsługowe ergonomicznie rozmieszczone na obrotowym pulpicie obsługowym

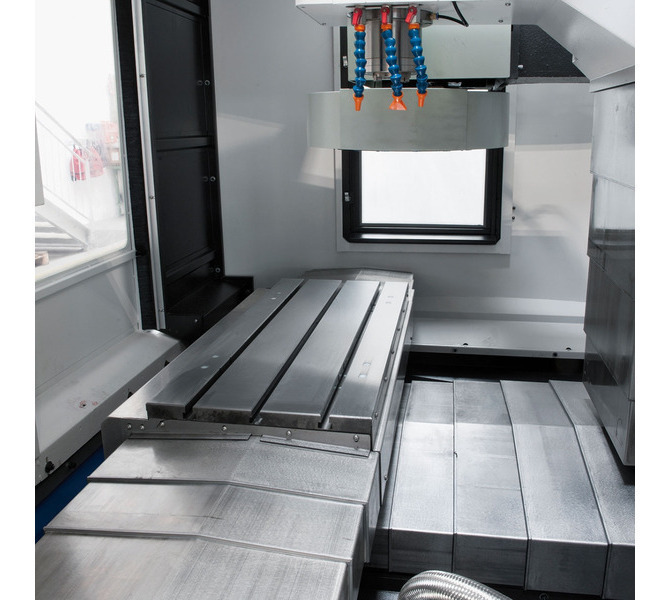

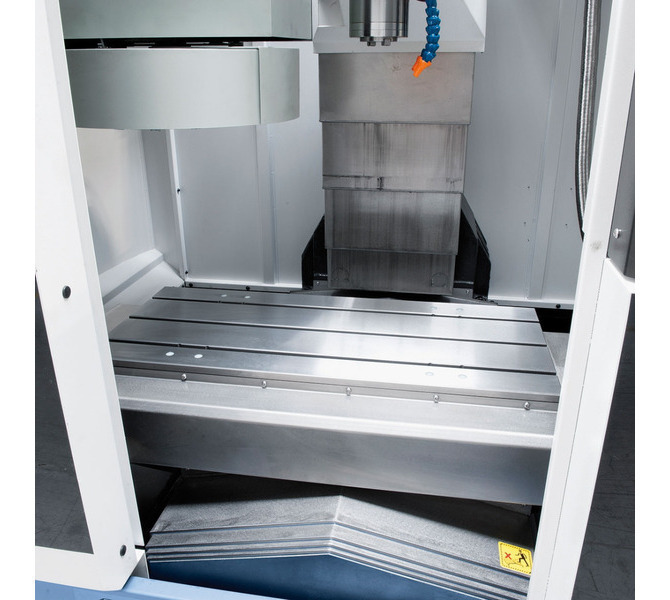

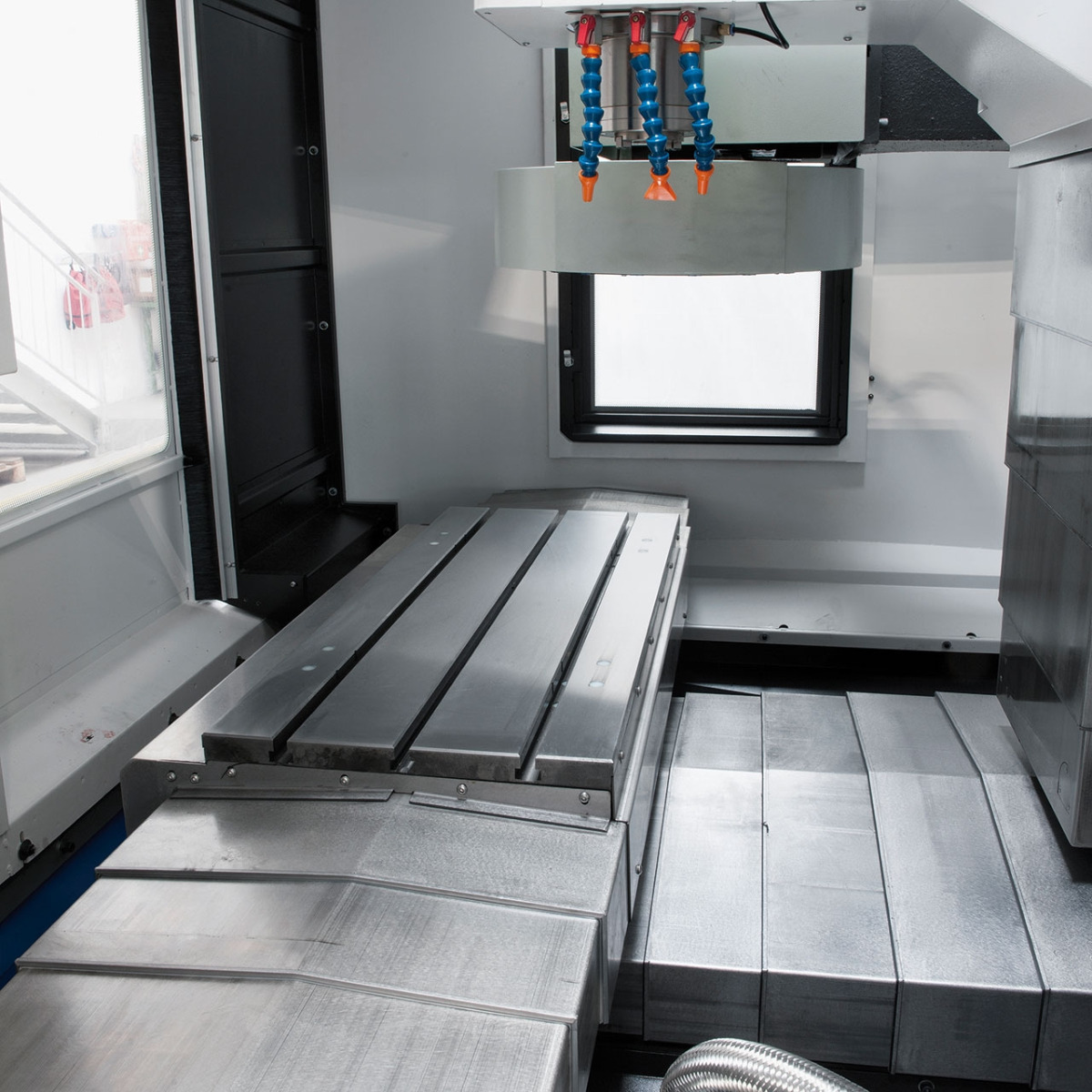

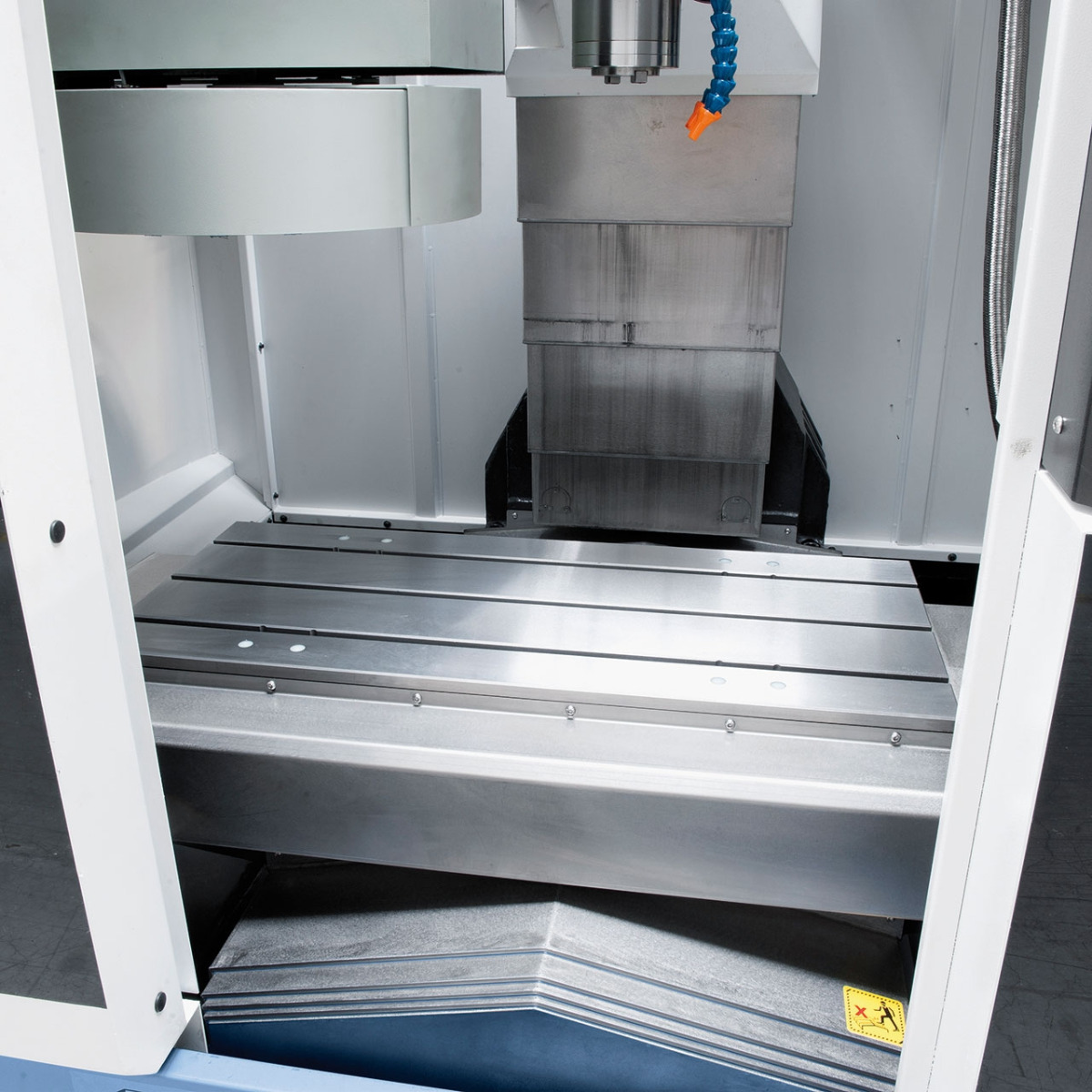

  • Masywny duży stół krzyżowy, precyzyjnie wykończony

Specyfikacja techniczna

Wielkość stołu - szerokość920 mm
Wielkość stołu - głębokość400 mm
Stożek uchwytu wrzecionaBT 40
Prędkość obrotowa wrzeciona min.60 obr./min.
Prędkość obrotowa wrzeciona max.8000 obr./min.
Prędkość obrotowa wrzeciona ustawiona6000 obr./min.
Zmiana obrotów - ilosć biegów / bezstop.bezstopniowo
Droga przesuwu w osi X700 mm
Droga przesuwu w osi Y400 mm
Droga przesuwu w osi Z500 mm
Odstęp wrzeciono / stół90 - 590 mm
Odstęp wrzeciono / kolumna440 mm
Obciążenie stołu maks.400 kg
Rowki T-owe (ilość, rozmiar, rozstaw)3 / 14 / 120 mm
Prędkość posuwu roboczego osi X, Y, Z2,5 - 6000 mm/min.
Szybki bieg osi X, Y, Z30.000 mm/min.
Dokładność pozycjonowania± 0,005 mm
Dokładność powtarzalności± 0,003 mm
Liczba miejsc na narzędzia16 szt.
Wielkość narzędzia maks. Ø x L150 x 350 mm
Waga narzędzia maks.8 kg
Czas wymiany narzędzia, narzędzie / narzędzie7 sek.
Moc silnika5.5 kW
Wymiary - szerokość2050 mm
Wymiary - głębokość2300 mm
Wymiary - wysokość2600 mm
Waga ok.3300 kg

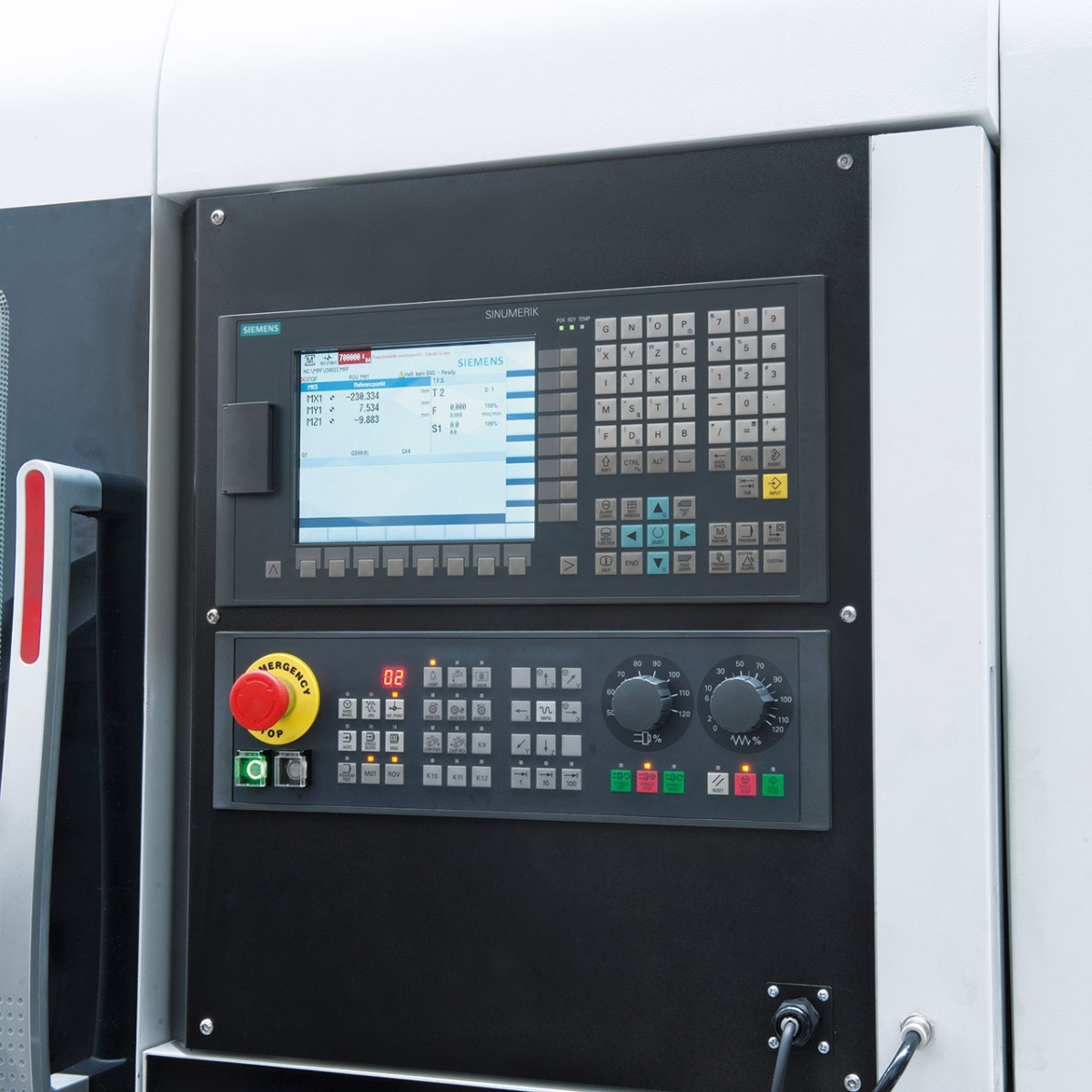

Sterowanie CNCSIEMENS SINUMERIK 808D Advanced
TYPOWE DLA TEGO MODELU
Przystosowanie dla 4 osiTAK

Zakres dostawy

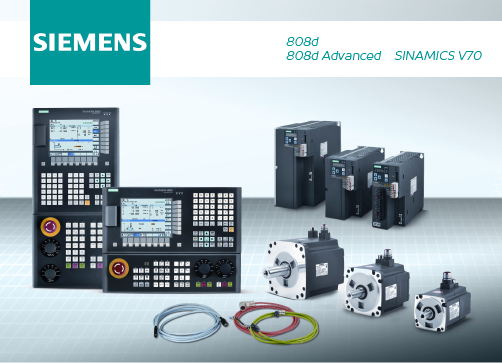

  • Układ sterowania Siemens Sinumerik 808d Advanced
  • Elektroniczne koło ręczne z wyłącznikiem awaryjnym
  • Serwonapędy Siemens we wszystkich 3 osiach
  • 16-miejscowa zmieniarka narzędzi
  • Spiralny przenośnik wiórów
  • Precyzyjne prowadnice liniowe we wszystkich osiach

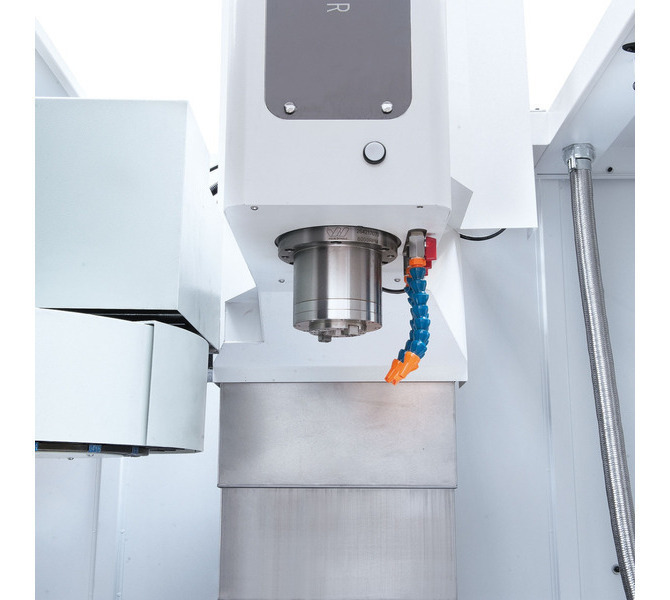

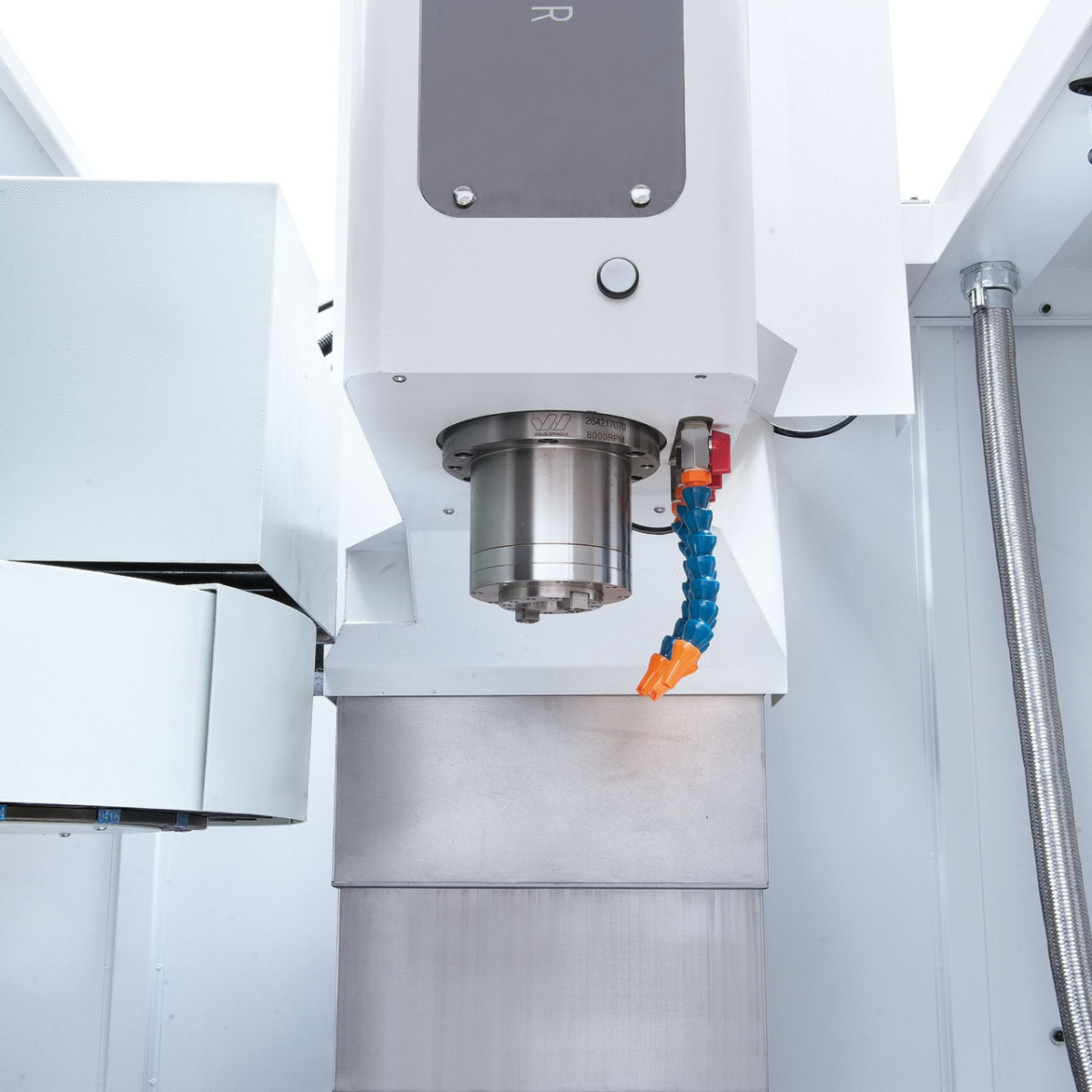

  • Funkcja automatycznego przedmuchiwania wrzeciona
  • Automatyczna orientacja wrzeciona
  • Pełne poszycie z 1 przednimi drzwiami
  • przesuwnymi
  • Bezpieczne szkło ze znakiem CE
  • Ryglowanie bezpieczeństwa
  • Diodowa lampka robocza
  • Automatyczne centralne smarowanie
  • Ręczny pistolet na sprężone powietrze
  • Osłona teleskopowa w osi X, Y i Z
  • Układ chłodzenia

Wyposazenie opcjonalne:

  • Prędkość obrotowa do 10 000
  • Sonda stykowa TS27R fi rmy Renishaw do pomiarów narzędzi
  • Sonda stykowa OMP 60 fi rmy Renishaw z optyczną transmisją sygnału
  • Przygotowanie do montażu 4. osi
  • Stół okrągły CNC do 4. osi (Ø 200 mm)
  • Dedykowane wyposazenie dodatkowe na zadanie:
  • Różne uchwyty narzędzi MAS-BT40
  • Imadła hydrauliczne o różnych wielkościach
  • Stół okrągły obrotowy TSK
  • Uniwersalny koncentrat czynnika chłodniczego RK 12, 5 l
