Wiertarki promieniowe do metalu

Wiertarki promieniowe do metalu rozwiązują konkretny problem warsztatowy: jak nawiercić wiele otworów w ciężkim elemencie – płycie, ramie spawanej czy korpusie maszyny – bez dźwigania go z miejsca na miejsce. Ramię obrotowe pozycjonuje wrzeciono dokładnie nad każdym punktem wiercenia, a stół roboczy pozostaje nieruchomy. To standard w narzędziowniach, zakładach produkcyjnych i firmach wykonujących konstrukcje stalowe.

HAFEN oferuje wiertarki promieniowe RD (15 modeli) i wiertarki promieniowe SRB marki BERNARDO – z zasięgiem ramienia do 2500 mm i maksymalną średnicą wiercenia do 80 mm w stali. Każda maszyna dostarczana z deklaracją CE i DTR w języku polskim, objęta gwarancją minimum 2 lata. Nasze ekipy przeprowadzają pierwsze uruchomienie i szkolenie obsługi w całej Polsce. Zapraszamy do salonów w Siedlcach, Bydgoszczy i Zabrzu.

❱
Filtry i kategorie

Wiertarka promieniowa do metalu RDM 32 - 820 M4P

Nr kat.: 1001185
    28 687 zł35 285 zł
    Dodaj do koszyka


    Wiertarka promieniowa do metalu RDM 32 - 700 / 400 V M4P

    Nr kat.: 1001180
      10 890 zł13 394 zł
      Dodaj do koszyka

      Promocja

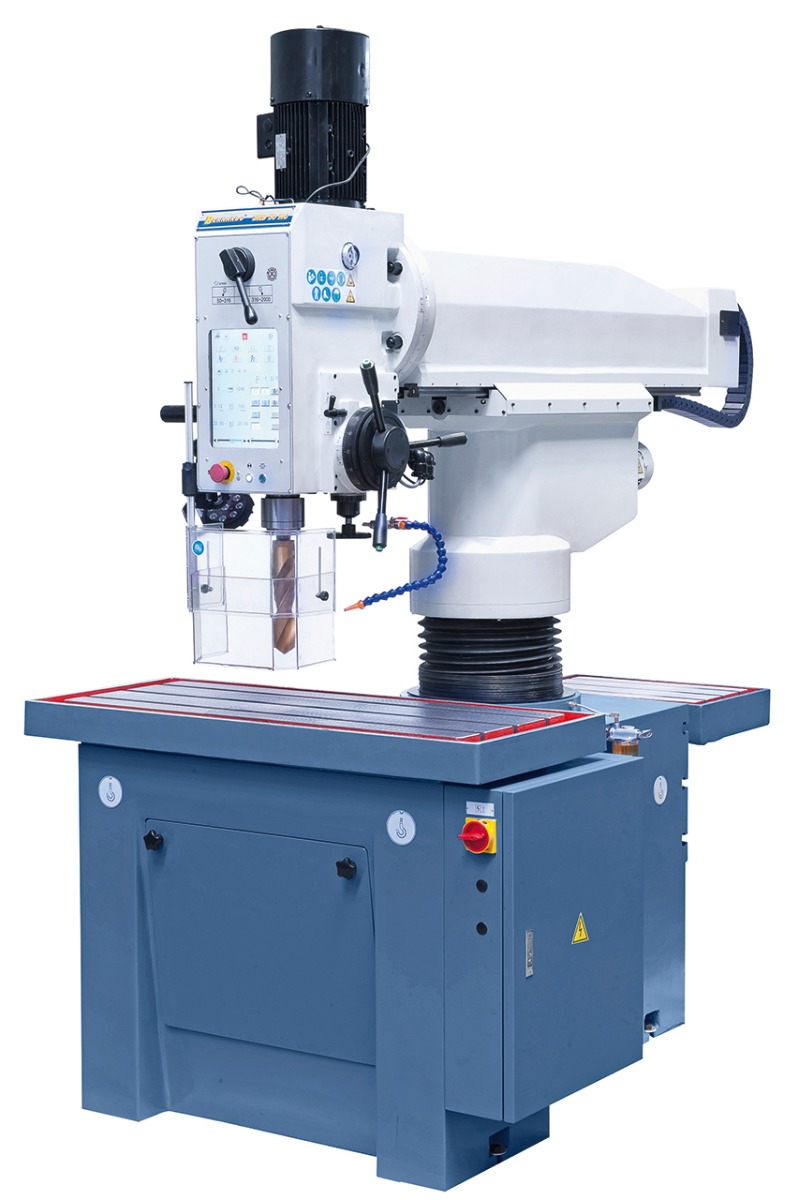

      Wiertarka promieniowa SRB 50 NC BERNARDO

      Nr kat.: 01-1364XL
      • Wydajność wiercenia maks.: 50 mm
      • Stożek uchwytu wrzeciona: MK 4
      • Skok pinoli: 240 mm
      • Blokada wysięgnika: mechaniczna
      • Bezstopniowa reg. obrotów: TAK
      164 052 zł201 783 zł153 000 zł188 190 zł
      Dodaj do koszyka

      Promocja

      Wiertarka promieniowa SRB 40 NC BERNARDO

      Nr kat.: 01-1358XL
      • Wydajność wiercenia maks.: 40 mm
      • Stożek uchwytu wrzeciona: MK 4
      • Skok pinoli: 200 mm
      • Blokada wysięgnika: mechaniczna
      • Bezstopniowa reg. obrotów: TAK
      151 380 zł186 197 zł144 000 zł177 120 zł
      Dodaj do koszyka

      Promocja

      Wiertarka promieniowa RD 2500 VARIO * BERNARDO

      Nr kat.: 01-1336XL
      • Wydajność wiercenia maks.: 80 mm
      • Stożek uchwytu wrzeciona: MK 6
      • Skok pinoli: 400 mm
      • Blokada wysięgnika: hydrauliczna
      • Bezstopniowa reg. obrotów: TAK
      279 936 zł344 321 zł265 500 zł326 565 zł
      Dodaj do koszyka

      Promocja

      Wiertarka promieniowa RD 2500 x 80 * BERNARDO

      Nr kat.: 01-1335XL
      • Wydajność wiercenia maks.: 80 mm
      • Stożek uchwytu wrzeciona: MK 6
      • Skok pinoli: 450 mm
      • Blokada wysięgnika: hydrauliczna
      • Bezstopniowa reg. obrotów: NIE
      266 220 zł327 450 zł247 500 zł304 425 zł
      Dodaj do koszyka

      Promocja

      Wiertarka promieniowa RD 2000 x 63 * BERNARDO

      Nr kat.: 01-1333XL
      • Wydajność wiercenia maks.: 63 mm
      • Stożek uchwytu wrzeciona: MK 5
      • Skok pinoli: 405 mm
      • Blokada wysięgnika: hydrauliczna
      • Bezstopniowa reg. obrotów: NIE
      213 003 zł261 993 zł198 000 zł243 540 zł
      Dodaj do koszyka

      Promocja

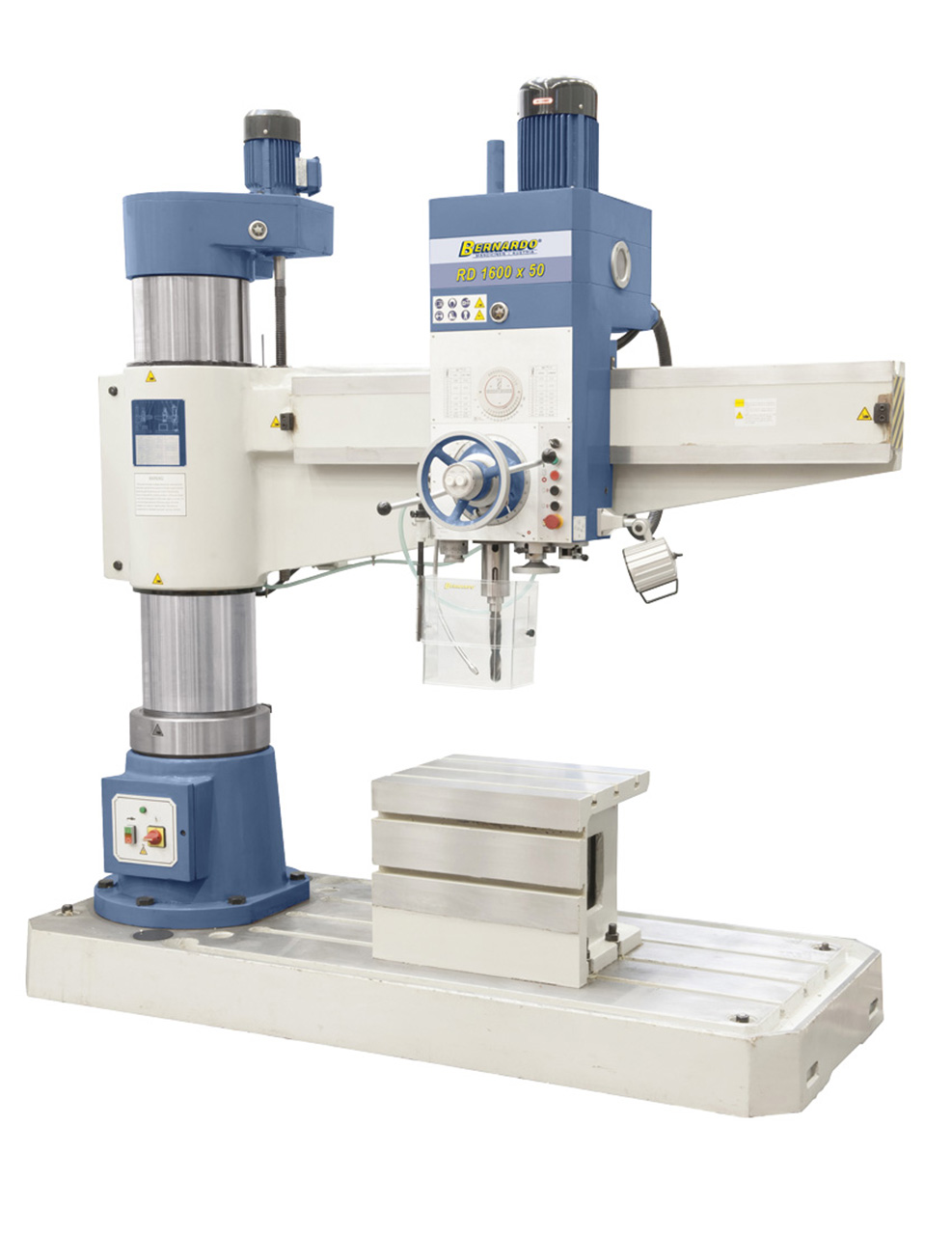

      Wiertarka promieniowa RD 1600 x 50 * BERNARDO

      Nr kat.: 01-1331XL
      • Wydajność wiercenia maks.: 50 mm
      • Stożek uchwytu wrzeciona: MK 5
      • Skok pinoli: 320 mm
      • Blokada wysięgnika: hydrauliczna
      • Bezstopniowa reg. obrotów: NIE
      105 052 zł129 214 zł92 700 zł114 021 zł
      Dodaj do koszyka

      Promocja

      Wiertarka promieniowa RD 2500 NC Vario BERNARDO

      Nr kat.: 01-1330XL0
      • Wydajność wiercenia maks.: 80 mm
      • Stożek uchwytu wrzeciona: MK 6
      • Skok pinoli: 400 mm
      • Blokada wysięgnika: hydrauliczna
      • Bezstopniowa reg. obrotów: TAK
      293 044 zł360 444 zł274 500 zł337 635 zł
      Dodaj do koszyka

      Promocja

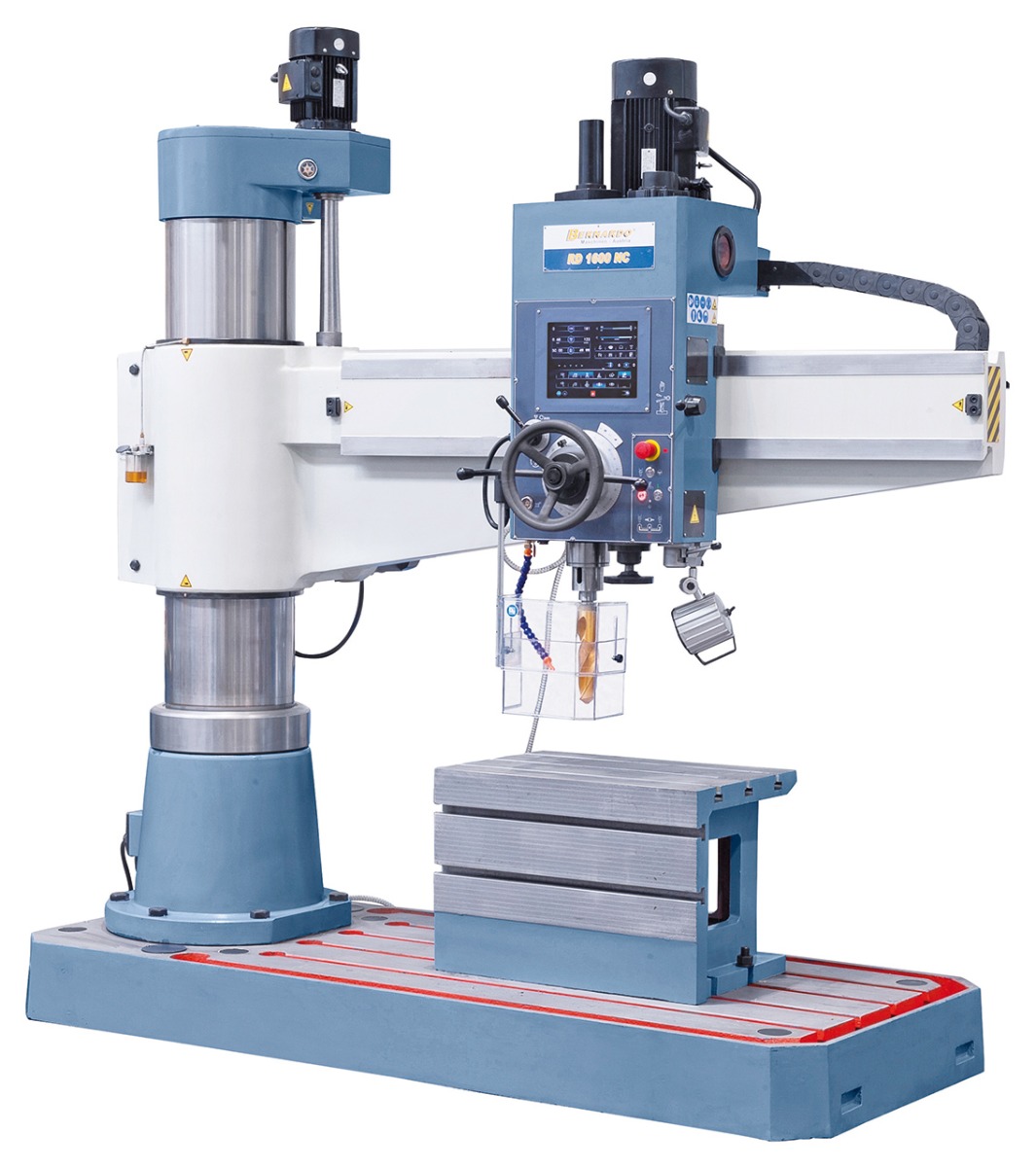

      Wiertarka promieniowa RD 1600 x 60 NC Vario BERNARDO

      Nr kat.: 01-1330XL
      • Wydajność wiercenia maks.: 60 mm
      • Stożek uchwytu wrzeciona: MK 5
      • Skok pinoli: 315 mm
      • Blokada wysięgnika: hydrauliczna
      • Bezstopniowa reg. obrotów: TAK
      125 685 zł154 592 zł117 000 zł143 910 zł
      Dodaj do koszyka

      Promocja

      Wiertarka promieniowa RD 1300 NC VARIO * BERNARDO

      Nr kat.: 01-1329XL9
      • Wydajność wiercenia maks.: 40 mm
      • Stożek uchwytu wrzeciona: MK 4
      • Skok pinoli: 290 mm
      • Blokada wysięgnika: mechaniczna
      • Bezstopniowa reg. obrotów: TAK
      106 501 zł130 996 zł99 900 zł122 877 zł
      Dodaj do koszyka

      Promocja

      Wiertarka promieniowa RD 1600 Servo BERNARDO

      Nr kat.: 01-1329XL5
      • Wydajność wiercenia maks.: 50 mm
      • Stożek uchwytu wrzeciona: MK 5
      • Skok pinoli: 320 mm
      • Blokada wysięgnika: hydrauliczna
      • Bezstopniowa reg. obrotów: TAK
      118 804 zł146 129 zł105 300 zł129 519 zł
      Dodaj do koszyka

      Promocja

      Wiertarka promieniowa RD 1250 x 50 * BERNARDO

      Nr kat.: 01-1329XL
      • Wydajność wiercenia maks.: 50 mm
      • Stożek uchwytu wrzeciona: MK 5
      • Skok pinoli: 335 mm
      • Blokada wysięgnika: hydrauliczna
      • Bezstopniowa reg. obrotów: NIE
      95 256 zł117 164 zł82 800 zł101 844 zł
      Dodaj do koszyka

      Promocja

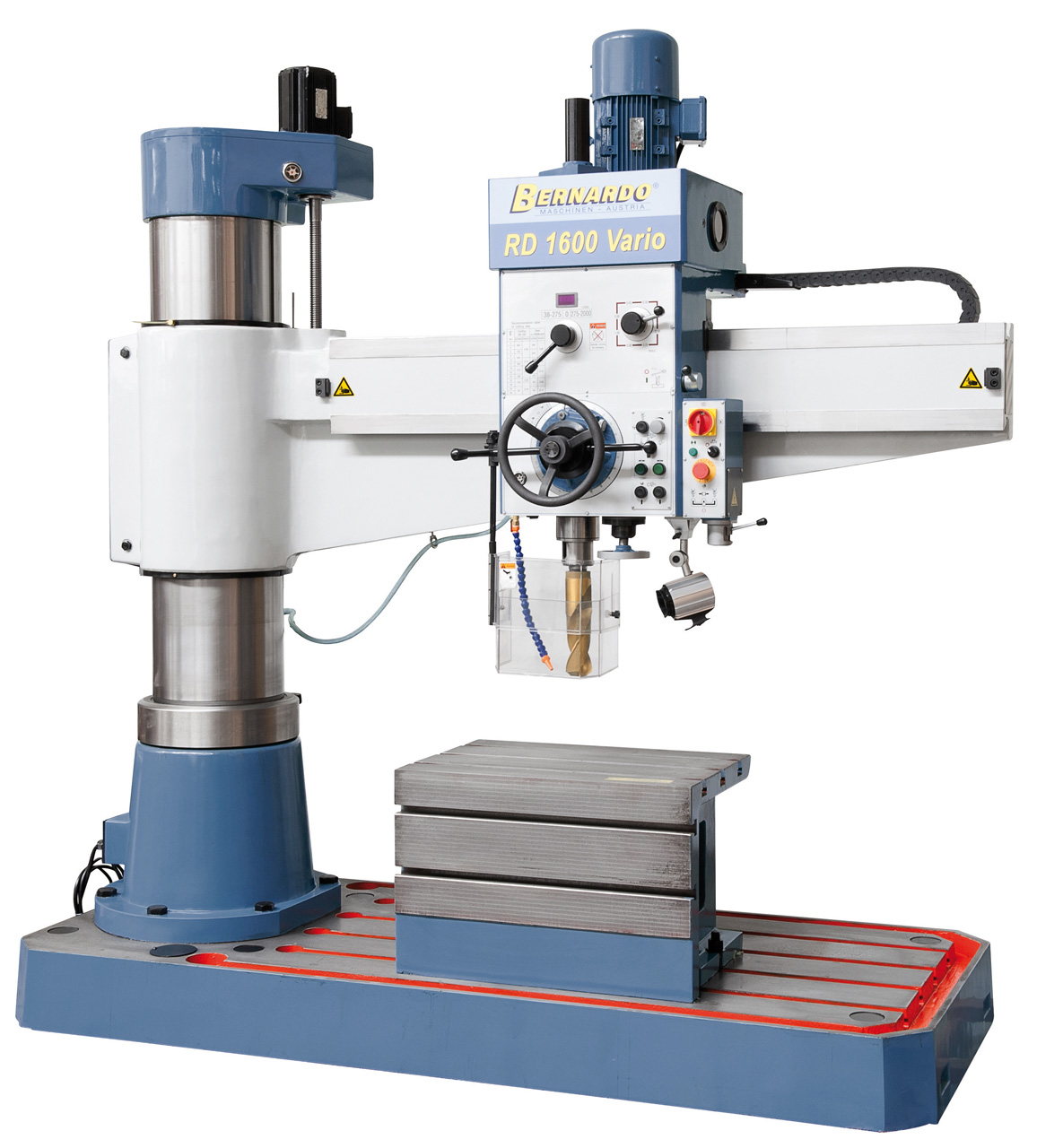

      Wiertarka promieniowa RD 1600 Vario BERNARDO

      Nr kat.: 01-1328XL
      • Wydajność wiercenia maks.: 60 mm
      • Stożek uchwytu wrzeciona: MK 5
      • Skok pinoli: 325 mm
      • Blokada wysięgnika: hydrauliczna
      • Bezstopniowa reg. obrotów: TAK
      125 932 zł154 896 zł112 500 zł138 375 zł
      Dodaj do koszyka

      Promocja

      Wiertarka promieniowa RD 1400 VARIO * BERNARDO

      Nr kat.: 01-1327XL
      • Wydajność wiercenia maks.: 50 mm
      • Stożek uchwytu wrzeciona: MK 5
      • Skok pinoli: 300 mm
      • Blokada wysięgnika: hydrauliczna
      • Bezstopniowa reg. obrotów: TAK
      109 620 zł134 832 zł99 900 zł122 877 zł
      Dodaj do koszyka

      Promocja

      Wiertarka promieniowa RD 1300 x 40 VARIO * BERNARDO

      Nr kat.: 01-1326XL
      • Wydajność wiercenia maks.: 40 mm
      • Stożek uchwytu wrzeciona: MK 4
      • Skok pinoli: 290 mm
      • Blokada wysięgnika: mechaniczna
      • Bezstopniowa reg. obrotów: TAK
      101 871 zł125 301 zł93 600 zł115 128 zł
      Dodaj do koszyka

      Promocja

      Wiertarka promieniowa RD 820 x 32 * BERNARDO

      Nr kat.: 01-1324XL
      • Wydajność wiercenia maks.: 32 mm
      • Stożek uchwytu wrzeciona: MK 4
      • Skok pinoli: 250 mm
      • Blokada wysięgnika: mechaniczna
      • Bezstopniowa reg. obrotów: NIE
      40 846 zł50 241 zł32 400 zł39 852 zł
      Dodaj do koszyka

      Promocja

      Wiertarka promieniowa RD 700 VARIO * BERNARDO

      Nr kat.: 01-13230
      • Wydajność wiercenia maks.: 32 mm
      • Stożek uchwytu wrzeciona: MK 3
      • Skok pinoli: 130 mm
      • Blokada wysięgnika: ręczna
      • Bezstopniowa reg. obrotów: NIE
      23 368 zł28 743 zł20 700 zł25 461 zł
      Dodaj do koszyka

      Promocja

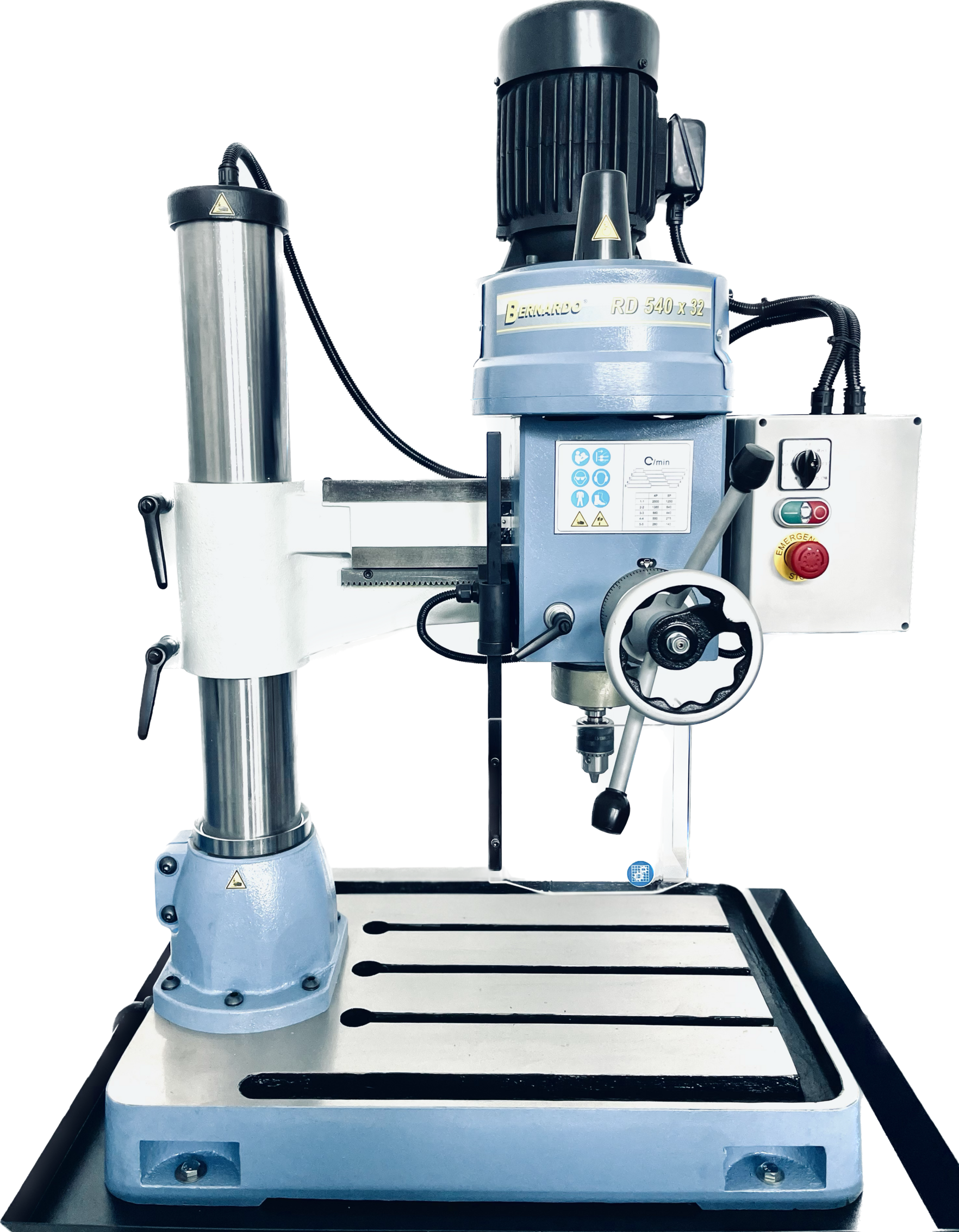

      Wiertarka promieniowa RD 540 x 32 * BERNARDO

      Nr kat.: 01-1323
      • Wydajność wiercenia maks.: 32 mm
      • Stożek uchwytu wrzeciona: MK 3
      • Skok pinoli: 140 mm
      • Blokada wysięgnika: ręczna
      • Bezstopniowa reg. obrotów: NIE
      27 360 zł33 652 zł22 500 zł27 675 zł
      Dodaj do koszyka

      ✖

      Wiertarki promieniowe do metalu — dla kogo ta konstrukcja ma sens

      W obrębie kategorii Wiertarki do metalu wiertarka promieniowa wyróżnia się jedną cechą konstrukcyjną: to nie stół przesuwa się względem wrzeciona, tylko wrzeciono porusza się względem nieruchomego stołu, wzdłuż ramienia obracanego wokół kolumny. Dzięki temu maszyna obrabia elementy, których fizycznie nie da się przełożyć pod wiertarkę słupową – wielkogabarytowe płyty, spawane ramy, korpusy obrabiarek. W ofercie HAFEN dostępne są 2 serie BERNARDO: RD i SRB, łącznie 17 modeli.

      Serie wiertarek promieniowych BERNARDO

      RD — najszerszy wybór, konstrukcja uniwersalna

      Wiertarki promieniowe RD obejmują 15 modeli, od kompaktowego RD 540×32 (zasięg ramienia 540 mm, wiercenie do 32 mm, ręczna blokada wysięgnika) po RD 2500×80 (zasięg 2500 mm, wiercenie do 80 mm, stół roboczy 2450×1400 mm, napęd i posuw wrzeciona hydrauliczny). W miarę wzrostu gabarytów zmienia się też sposób blokowania wysięgnika: mniejsze modele mają blokadę ręczną, średnie – mechaniczną, największe – hydrauliczną. Warianty VARIO dają bezstopniową regulację prędkości obrotowej zamiast skokowej.

      SRB — sterowanie NC, większy stół roboczy

      Wiertarki promieniowe SRB (modele SRB 40 NC i SRB 50 NC) różnią się od RD przede wszystkim sterowaniem: programowalny sterownik NC pozwala zaprogramować głębokość wiercenia, prędkość obrotową i automatyczny cykl gwintowania, zamiast ustawiać to ręcznie przy każdej zmianie detalu. Stół roboczy o wymiarach ok. 1200×500 mm, silnik 2,2 kW z bezstopniową regulacją obrotów 50–2000 obr./min, głowica odchylana w zakresie -90°/+90° oraz motoryczne unoszenie głowicy – przydatne przy seriach detali o różnej wysokości. Blokada wysięgnika: mechaniczna.

      Jak wybrać wiertarkę promieniową?

      Zasięg ramienia i wymiary stołu

      Zasięg ramienia określa, jak duży element zmieści się pod wrzecionem bez przestawiania. Dobieraj go do rzeczywistych gabarytów detali, nie z zapasem „na wszelki wypadek" – większy zasięg to też większa, cięższa i droższa maszyna.

      Maksymalna średnica wiercenia i gwintowania

      Druga liczba w oznaczeniu modelu RD (np. RD 2500×80) to maksymalna średnica w stali. SRB podaje osobno zakres gwintowania – SRB 40 NC do M30, SRB 50 NC do M36 – co przy większych otworach bywa istotniejsze niż sama średnica wiercenia.

      Sterowanie ręczne czy programowalne (NC)

      Jeśli w warsztacie regularnie powtarzają się te same operacje (seria identycznych detali), sterownik NC w SRB oszczędza czas – głębokość, obroty i cykl gwintowania ustawiasz raz, nie za każdym razem ręcznie. Przy jednostkowej, zmiennej produkcji prostsze sterowanie RD jest wystarczające i tańsze.

      Blokada wysięgnika

      Mechaniczna lub hydrauliczna blokada wysięgnika usztywnia ramię podczas wiercenia — sprawdź, czy działa niezależnie od kąta obrotu ramienia, nie tylko w pozycjach skrajnych.

      Dlaczego wiertarki promieniowe BERNARDO z HAFEN?

      Wiertarki promieniowe BERNARDO mają żeliwną, tłumiącą drgania konstrukcję ramy i kolumny — ma to znaczenie przy wierceniu dużych średnic, gdzie drgania obniżają trwałość narzędzia i jakość otworu. Każda maszyna ma prawdziwą deklarację zgodności CE oraz kompletną DTR w języku polskim. Jako wyłączny przedstawiciel BERNARDO w Polsce od 2009 roku HAFEN utrzymuje własne magazyny — ponad 12 000 maszyn gotowych do wysyłki nawet w 48 godzin — oraz ekipy serwisowe, które przeprowadzają pierwsze uruchomienie, szkolenie obsługi i serwis gwarancyjny w całej Polsce. Wiertarki promieniowe można zobaczyć i przetestować w salonach w Siedlcach, Bydgoszczy i Zabrzu.

      Najczęściej zadawane pytania

      Czym różni się wiertarka promieniowa od kolumnowej?

      W wiertarce kolumnowej to detal (lub stół) ustawia się względem nieruchomego wrzeciona. W wiertarce promieniowej to wrzeciono, przesuwane wzdłuż ramienia, dojeżdża do detalu leżącego na stole. Dzięki temu wiertarki promieniowe obsługują dużo większe i cięższe elementy niż wiertarki kolumnowe.

      Jaka wiertarka promieniowa do ciężkich, spawanych ram stalowych?

      Największe modele RD (zasięg ramienia 2000–2500 mm) sprawdzają się przy dużych, spawanych konstrukcjach – hydrauliczny posuw wrzeciona pozwala wiercić i gwintować duże otwory bez przeciążania napędu.

      Czym różni się SRB od RD poza sterowaniem NC?

      Dodatkowo SRB ma odchylaną głowicę w zakresie -90°/+90° i motoryczne unoszenie głowicy, co ułatwia pracę z detalami o różnej wysokości bez ręcznego przestawiania wrzeciennika.

      Czy warto dopłacić do wersji VARIO w serii RD?

      Jeśli w warsztacie regularnie zmienia się materiał lub średnicę narzędzia – tak, bo oszczędza czas przezbrajania. Przy jednorodnej, powtarzalnej produkcji standardowa regulacja skokowa jest wystarczająca i tańsza.

      Ile kosztuje wiertarka promieniowa do metalu?

      Ceny zależą przede wszystkim od zasięgu ramienia i maksymalnej średnicy wiercenia — modele SRB zaczynają się od ok. 144 000 zł netto. Konkretną wycenę pod Twoje detale przygotują nasi doradcy — napisz przez formularz kontaktowy.

      Porada eksperta HAFEN

      Najczęstszy błąd przy wyborze wiertarki promieniowej to kierowanie się wyłącznie maksymalną średnicą wiercenia z karty katalogowej i pomijanie zasięgu ramienia oraz wymiarów stołu. Zmierz realne detale, które będziesz obrabiać najczęściej – nie te skrajne, sporadyczne. Wiertarka o zbyt małym zasięgu ramienia będzie wymagała ręcznego przestawiania ciężkich elementów, co niweczy cały sens tej konstrukcji.
