Nr kat.: 02-1282XL

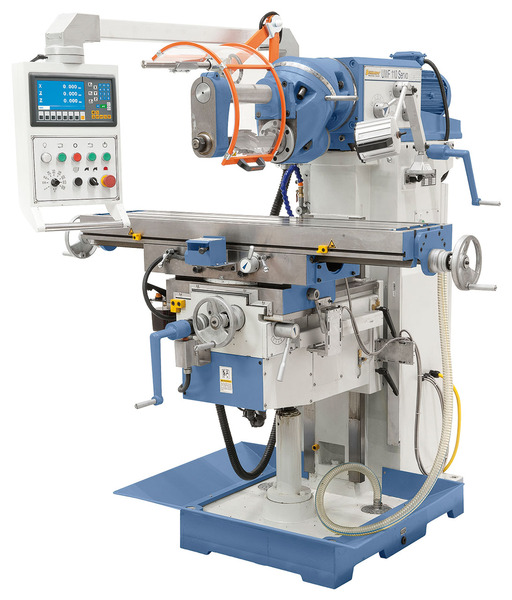

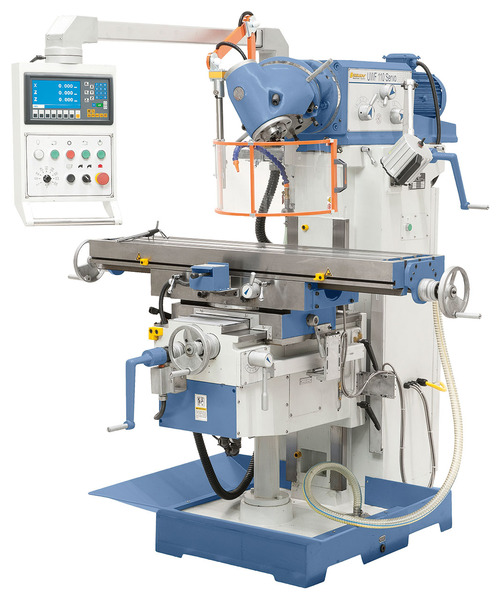

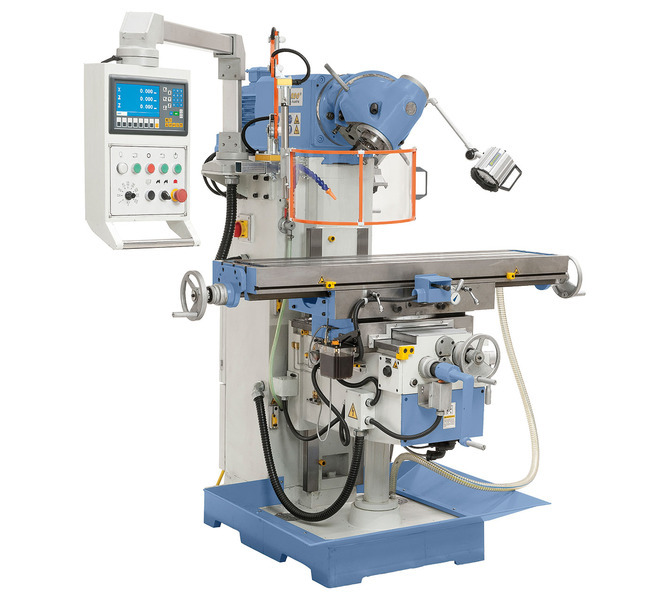

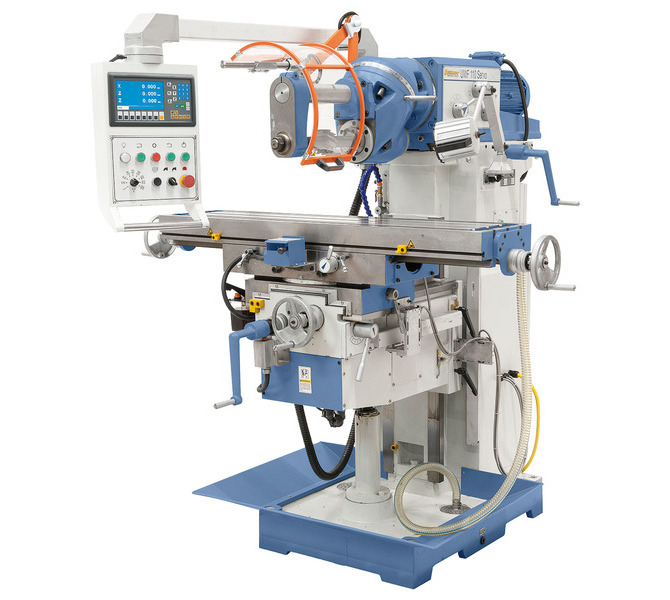

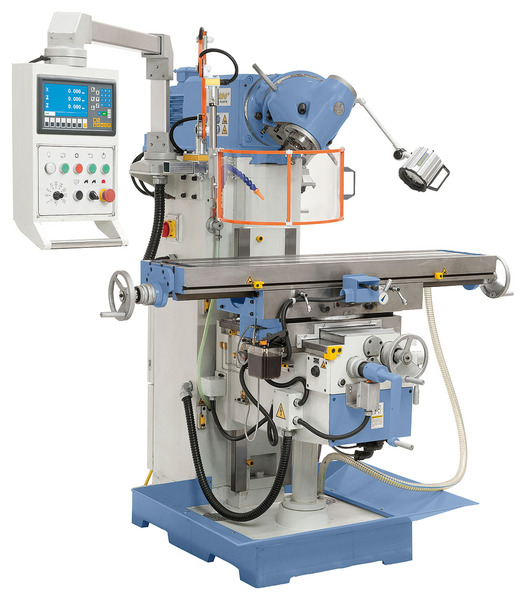

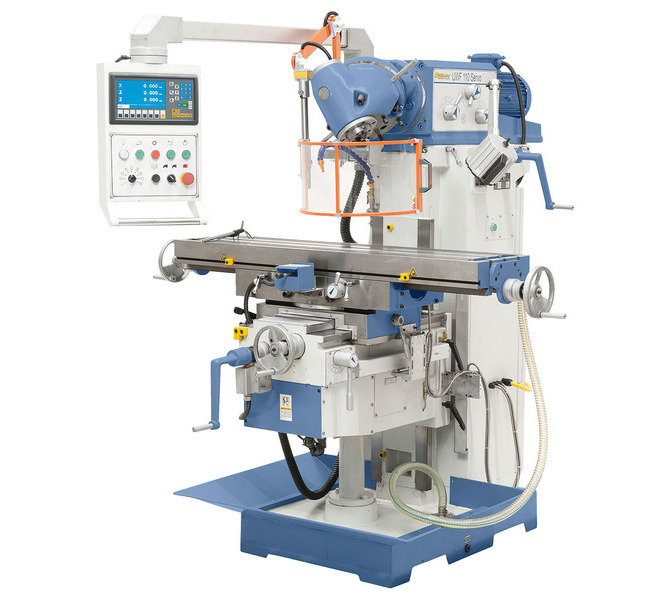

W pełni profesjonalna, duża, frezarka uniwersalna UWF 110 SERWO wyposażona jest w posuwy we wszystkich 3 osiach oraz cyfrowy wyświetlacz 3-osi. Wyposażona jest w super uniwersalną głowicę obracającą się 2x po 360 stopni. Elektryka firmy Schneider electric. ISO 40, Stół 1270x300. Wyposażona w bezkonkurencyjny napęd posuwu osi typu SERWO.

Numer katalogowy:

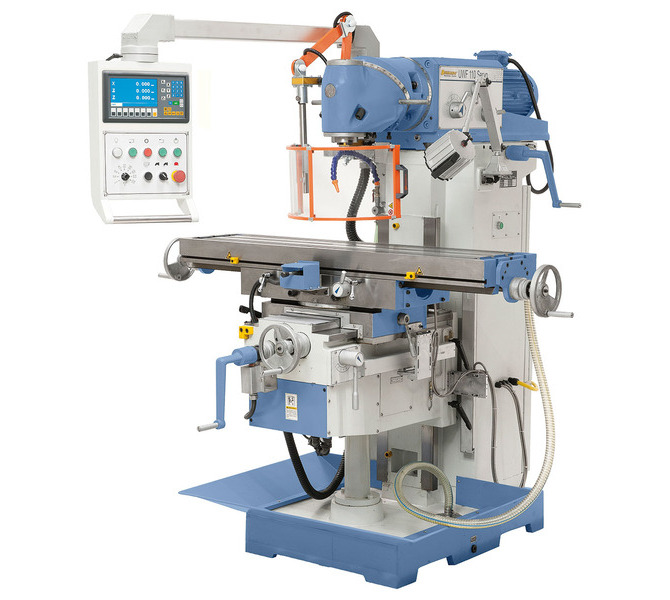

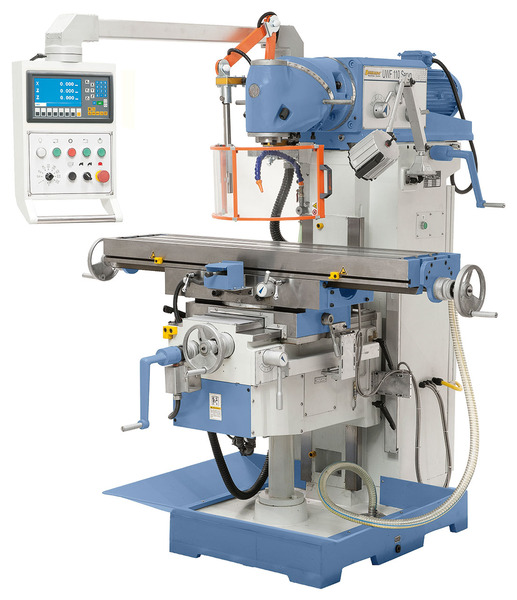

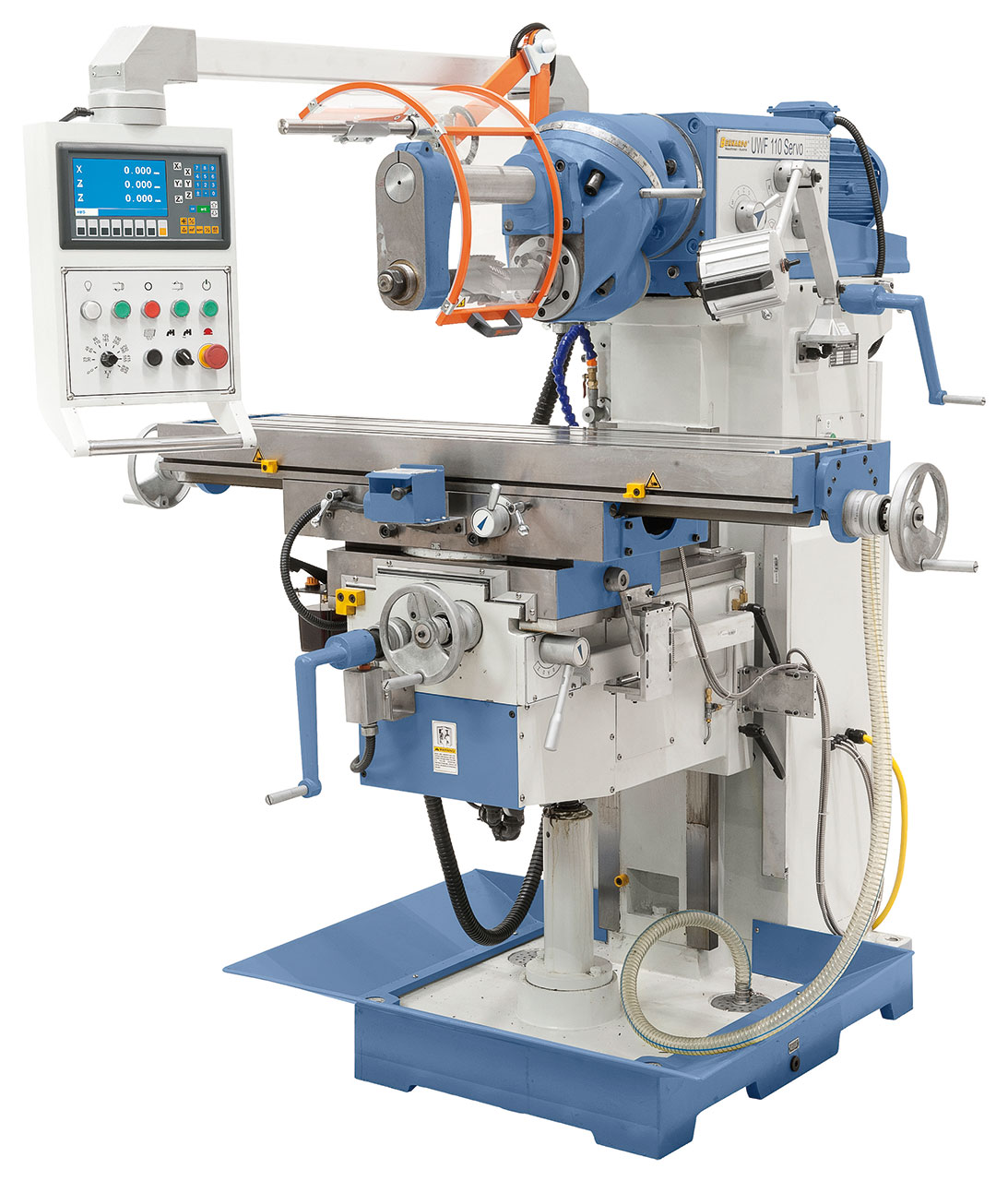

W pełni profesjonalna, duża, frezarka uniwersalna Bernardo UWF 110 SERWO wyposażona jest w posuwy we wszystkich 3 osiach oraz cyfrowy wyświetlacz 3-osi. Wyposażona jest w super uniwersalną głowicę obracającą się 2x po 360 stopni. Elektryka firmy Schneider electric. ISO 40. Wyposażona w bezkonkurencyjny napęd posuwu osi typu SERWO.

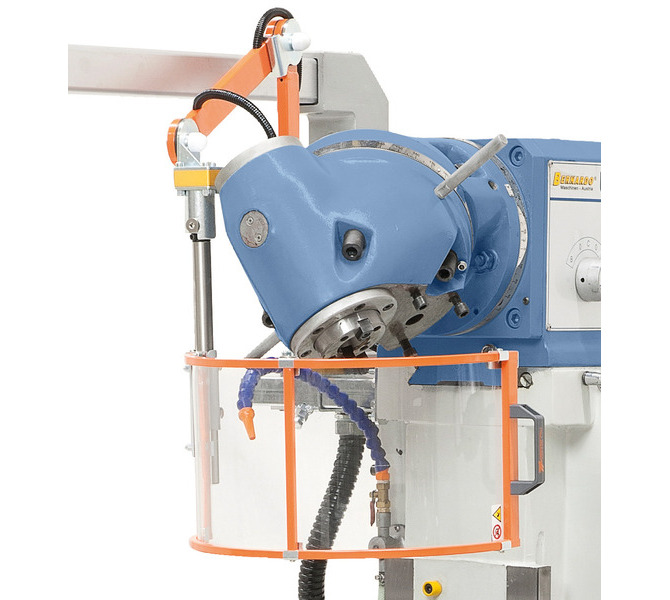

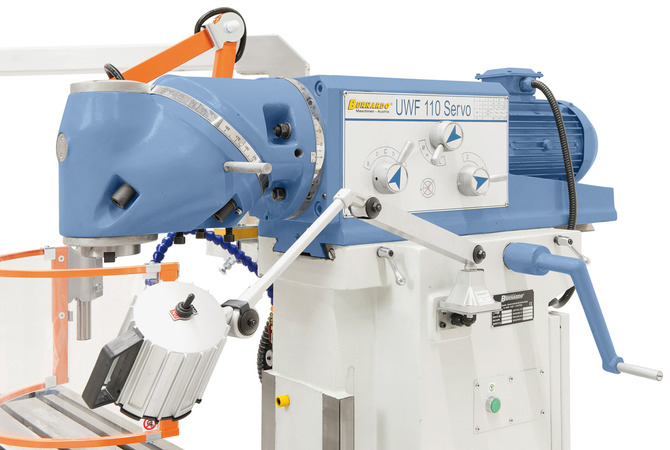

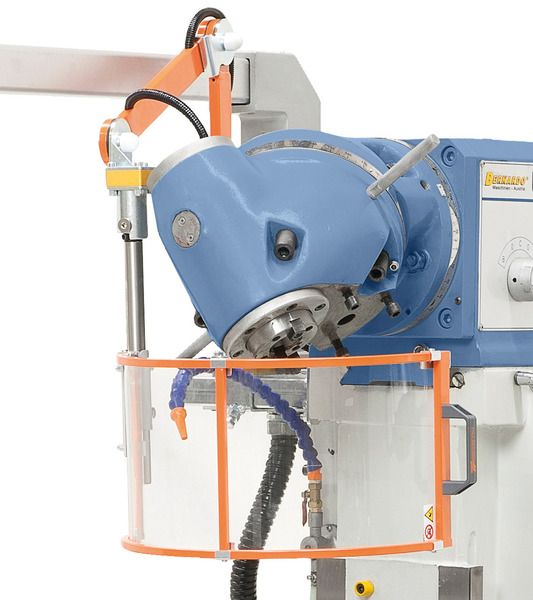

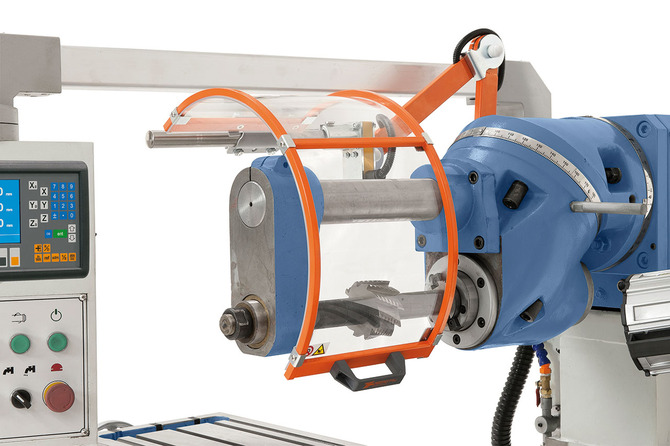

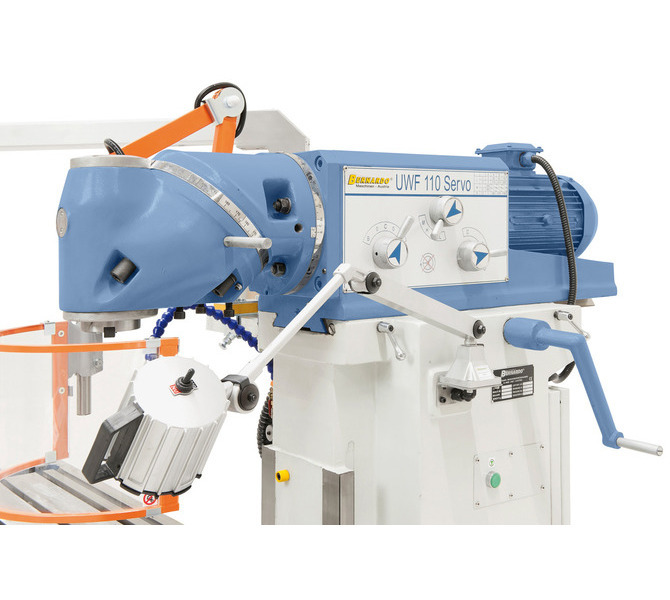

  • Uniwersalna głowica frezu w opatentowanym systemie "HURON", ustawiana pod każdym kątem

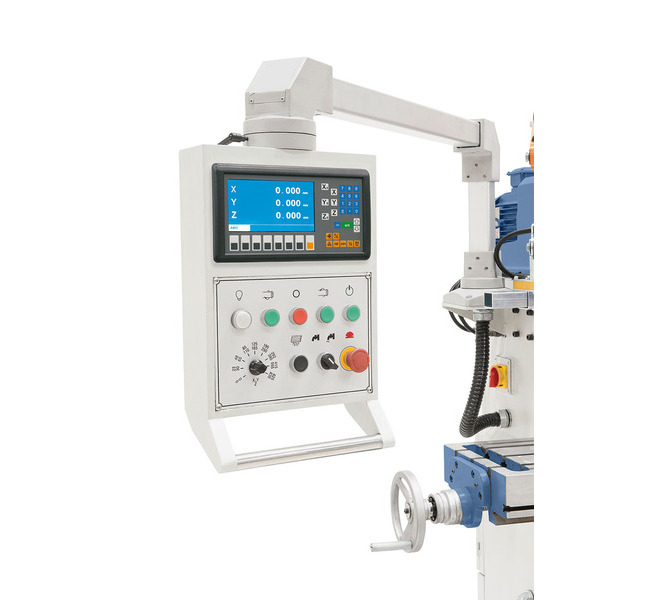

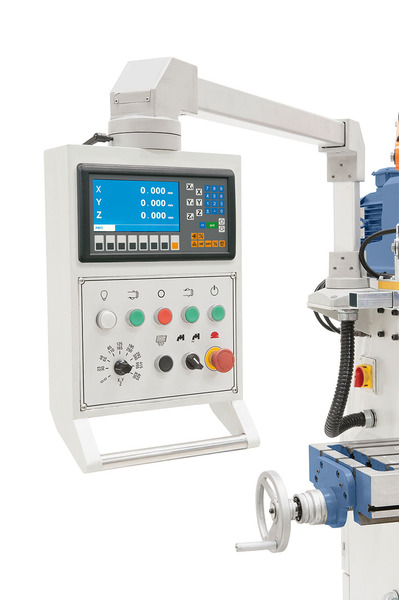

  • Odchylany panel sterowania z ergonomicznymi rozmieszczonymi przełącznikami
  • Ciężka solidna konstrukcja maszyny z odlewu żeliwnego zapewniająca bezwibracyjną prace
  • Wszystkie prowadnice hartowane i szlifowane

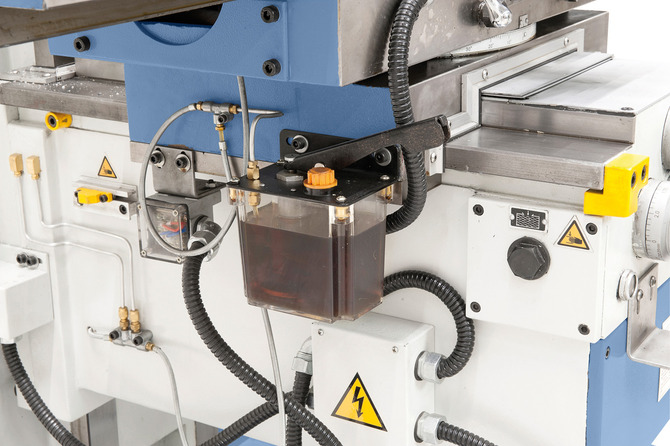

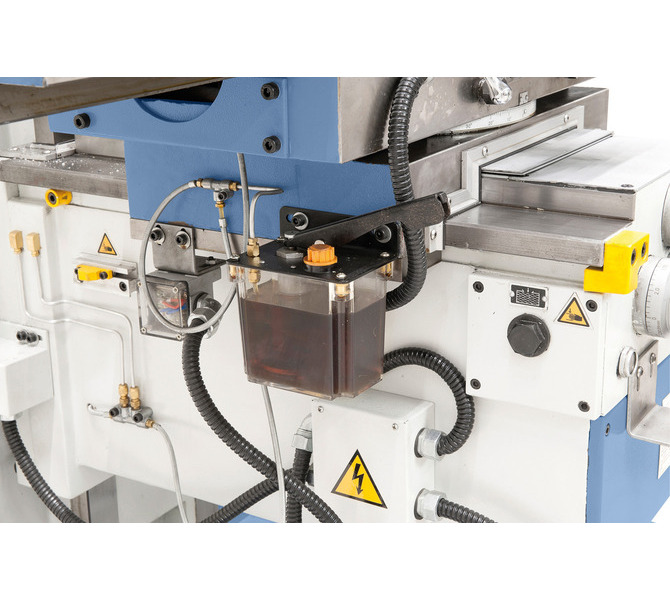

  • Centralny układ smarowania

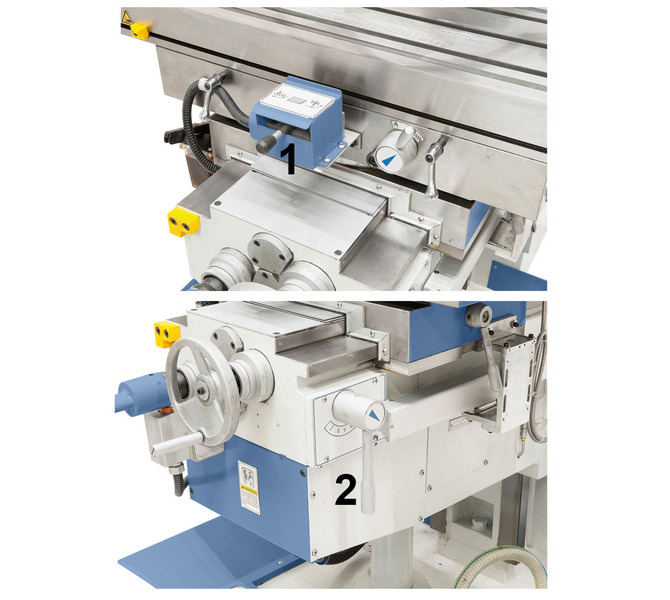

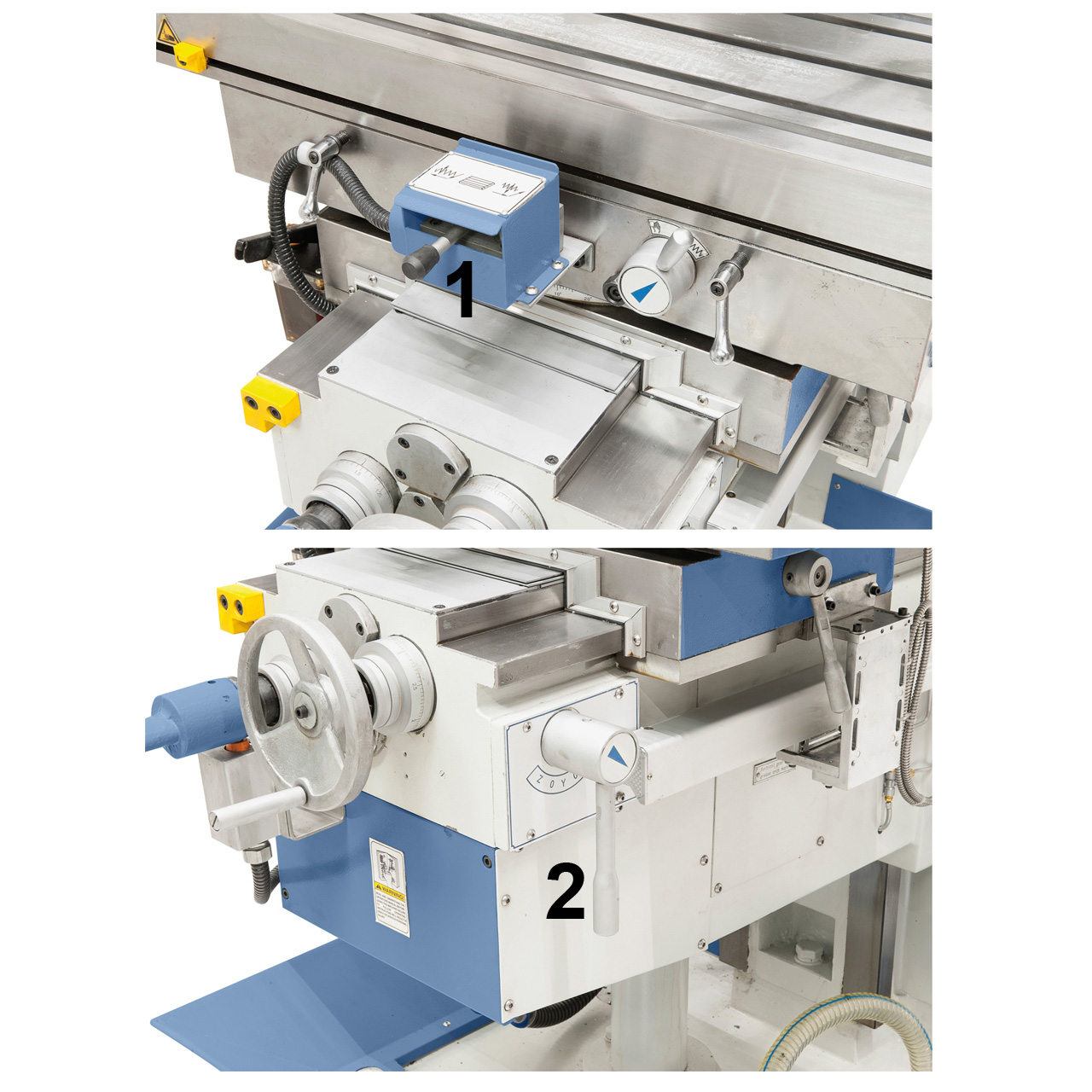

  • Automatyczny posuw stołu dla osi x, y, z, wraz z szybkim posuwem dla wszystkich osi

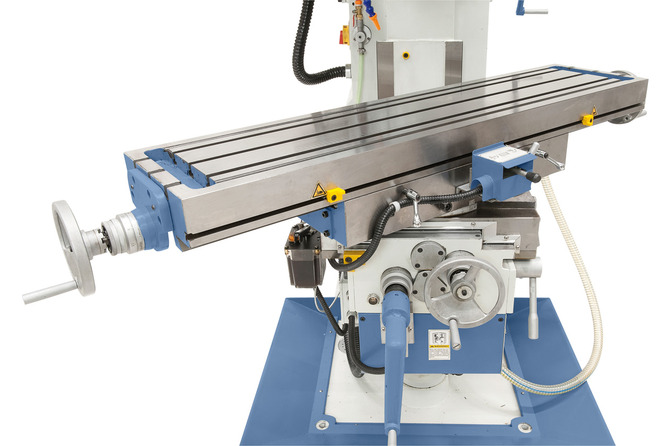

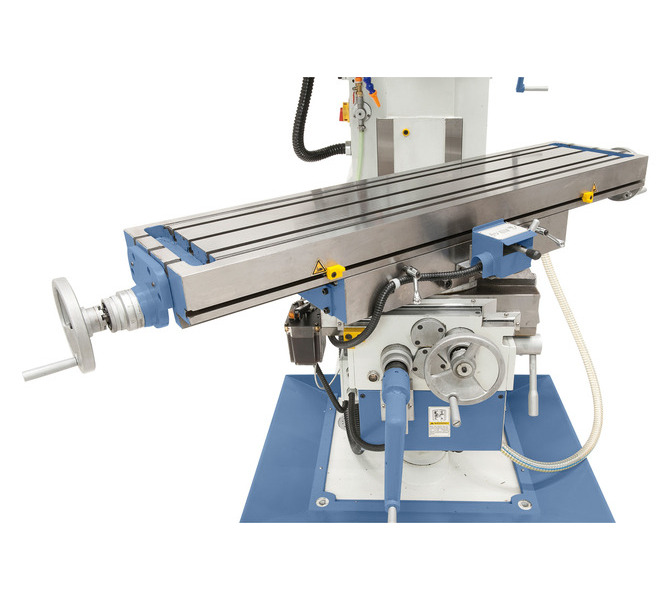

  • Solidny, duży stół z rowkami T przeznaczony do największych obciążeń
  • Cyfrowy wyświetlacz 3 osi zapewniający maksymalną wydajność pracy
  • Osłony zabezpieczające spełniające najnowsze normy CE
  • Cicha praca dzięki szlifowanym, hartowanym kołom zębatym w przekłądni olejowej

NAPĘD SERWO ZAPEWNIAJĄCY NAJWYŻSZĄ PRECYZJĘ OBRÓBKI:

  • Najnowocześniejsza technika posuwu osi
  • Wysoka sprawność, która pozostaje stała nawet pod wpływem dużego obciążenia
  • Precyzja i dynamika dorównująca najnowszym maszynom typu CNC
  • Dużo mniejszy błąd luzu (back lash), zapewniający niezwykłą precyzję
  • Całkujący charakter siłownika zapewnia teoretycznie zerowy błąd statyczny
  • Dzięki sprzężeniu zwrotnemu serwonapęd może zasygnalizować przeciążenie i błąd pozycjonowania, sterownik otrzymując taki sygnał bezzwłocznie zatrzymuje pozostałe osie maszyny.



Specyfikacja techniczna

Wielkość stołu - szerokość1270 mm
Wielkość stołu - głębokość300 mm
Stożek uchwytu wrzecionaISO 40
Prędkość obrotowa wrzeciona min.45 obr./min.
Prędkość obrotowa wrzeciona max.1660 obr./min.
Zmiana obrotów - ilosć biegów / bezstop.11
Droga przesuwu w osi X720 mm
Droga przesuwu w osi Y280 mm
Droga przesuwu w osi Z400 mm
Odstęp wrzeciono / stół60 - 460 mm
Odstęp wrzeciono / kolumna min.95 mm
Odstęp wrzeciono / kolumna maks.575 mm
Obrót stołu-45° - +45°
Obciążenie stołu maks.250 kg
Wychylanie wrzeciennika360°
Automatyczny posuwu w osi X(8) 30 - 830 mm/min.
Automatyczny posuwu w osi Y(8) 23 - 625 mm/min.
Szybki bieg osi X, Y, Z1000 / 1000 / 750 mm/min.
Rowki T-owe (ilość, rozmiar, rozstaw)3 / 14 / 80 mm
Moc silnika3 kW
Serwosilnik / silnik posuwu10 / 1,5 Nm / kW
Moc pompy układu chłodzenia0.9 kw
Wydajność pompy chłodzenia12 l/min
Wymiary - szerokość1740 mm
Wymiary - głębokość1860 mm
Wymiary - wysokość1900 mm
Waga ok.1350 kg
TYPOWE DLA TEGO MODELU
Automatyczny posuw wrzecionaNIE
Bezstopniowa reg. obrotówNIE
Automatyczny posuw w osi XTAK
Automatyczny posuw w osi YTAK
Automatyczny posuw w osi ZTAK

Zakres dostawy

  • Oświetlenie LED
  • Układ chłodzenia
  • Układ centralnego smarowania
  • Długi trzpień ISO 40/27 mm
  • Posuw stołu dla osi x, y, z
  • Wanna płynu chłodzącego
  • Cyfrowy wyświetlacz 3 osi

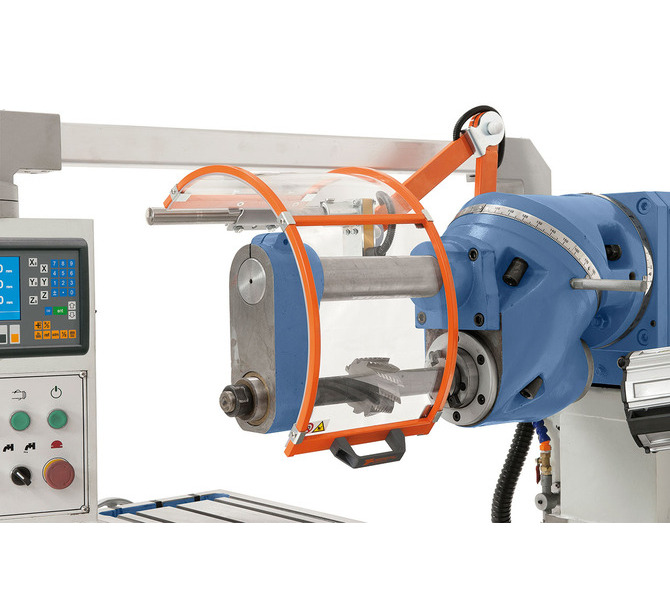

  • Regulowana osłona z najnowszymi zabezpieczeniami
  • Narzędzia do obsługi
  • SERWONAPĘD
  • Wymagane prawem osłony bezpieczeństwa
  • Pełna dokumentacja DTR w j. polskim
  • Certyfikat CE
  • 24 miesięczna gwarancja dla wszystkich bez dopłat
