{{selectedProduct.name}}

Nr kat.: 02-1283XL

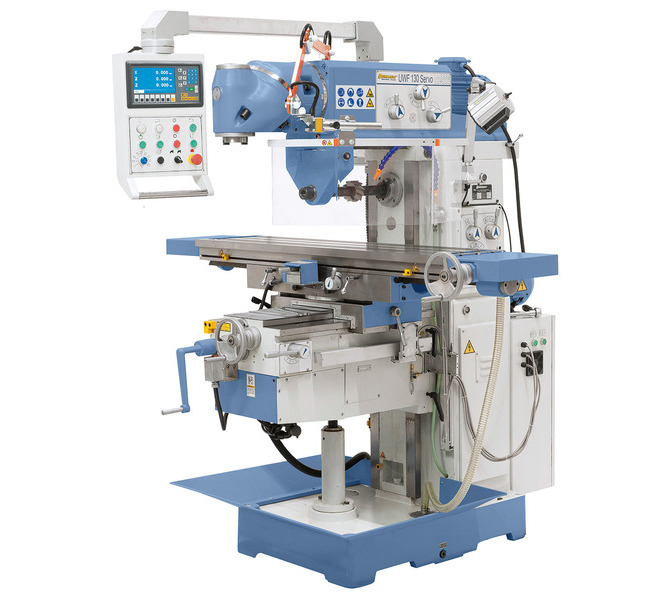

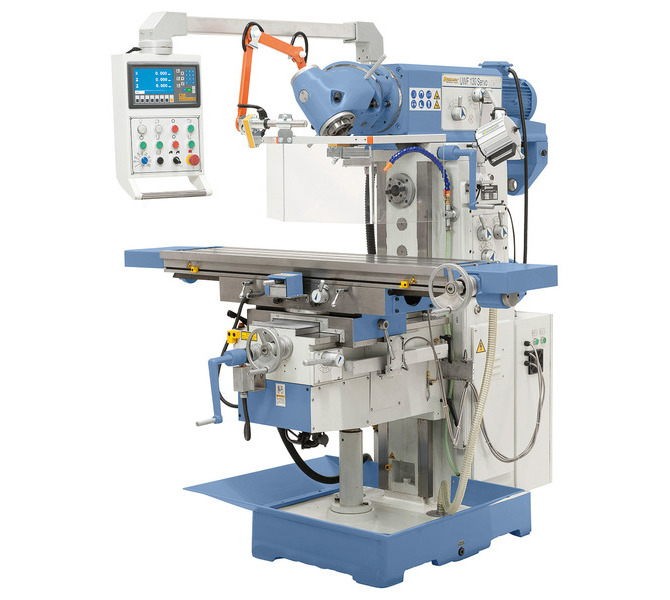

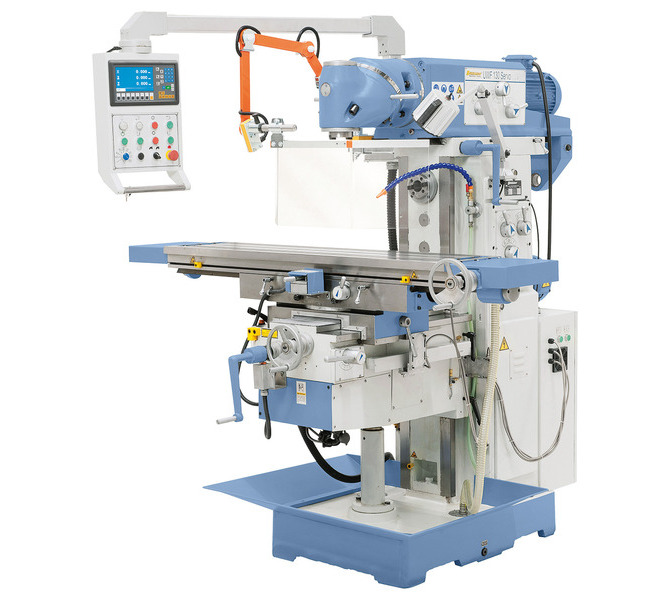

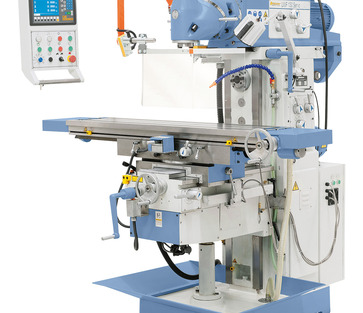

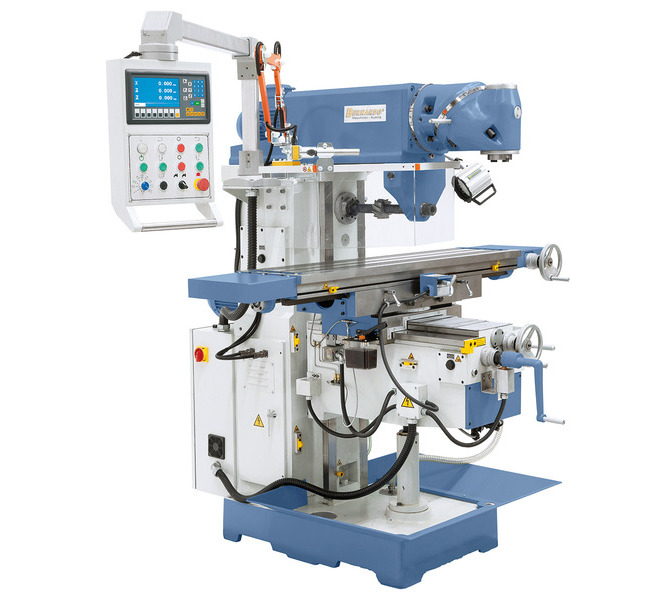

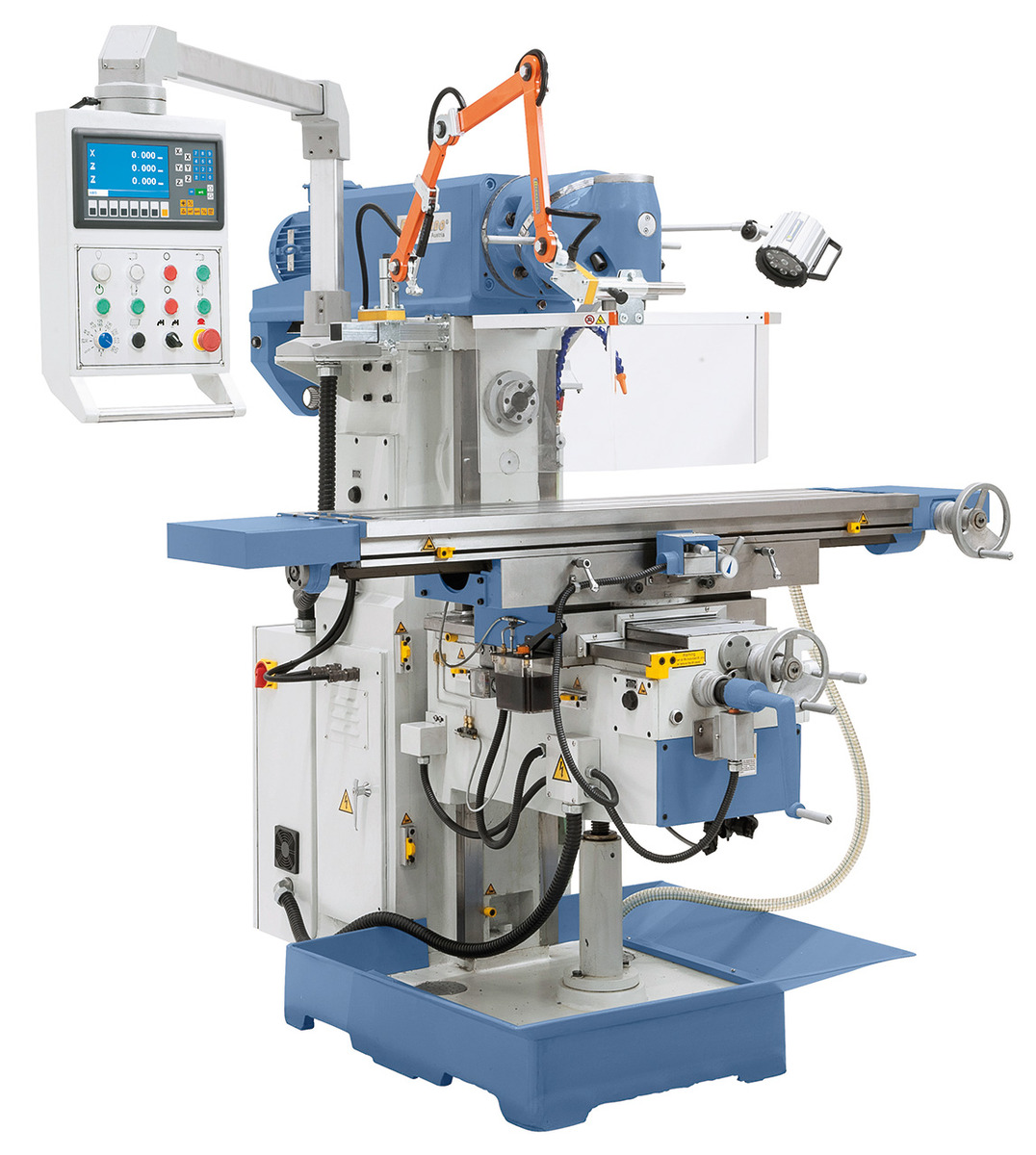

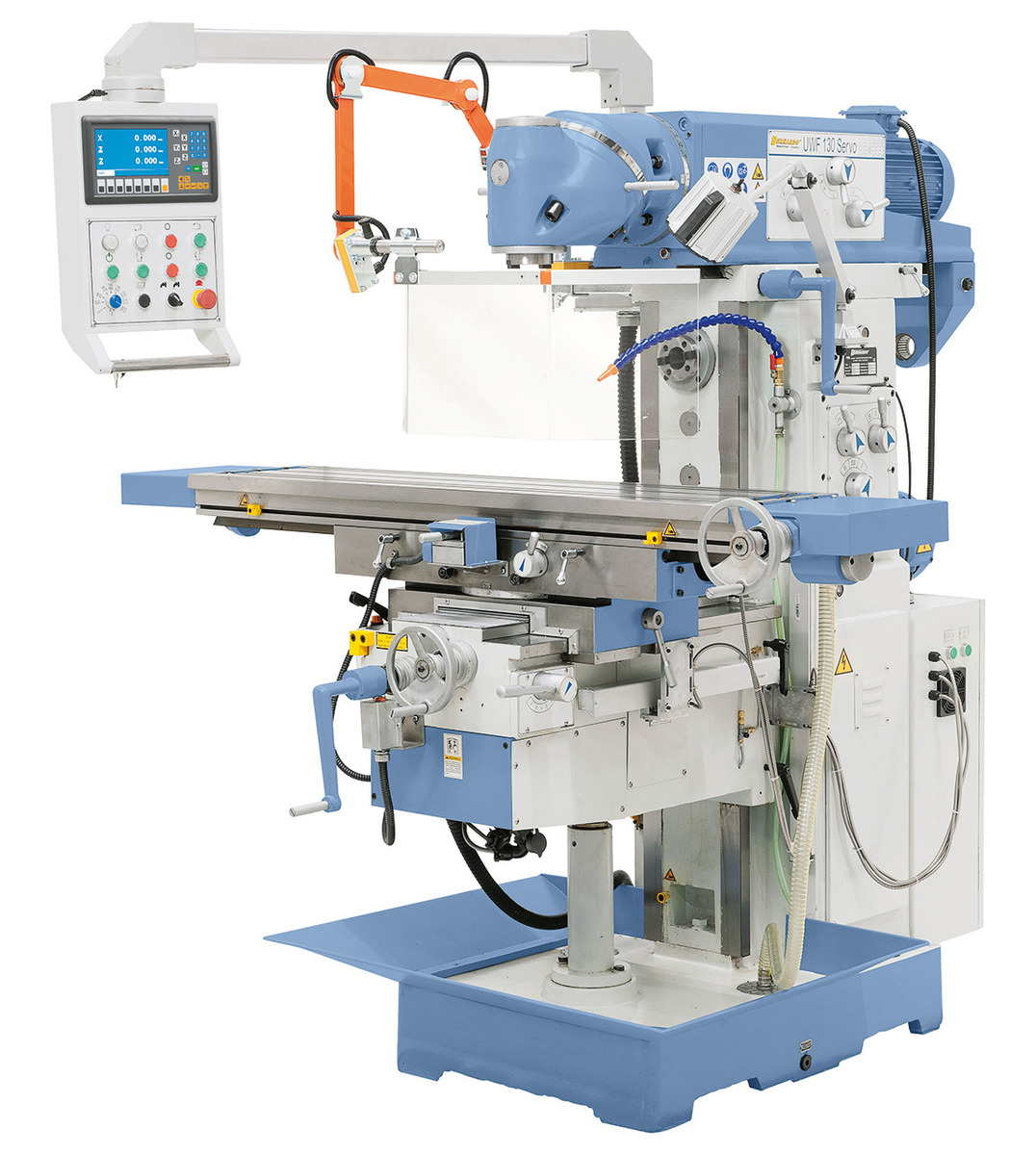

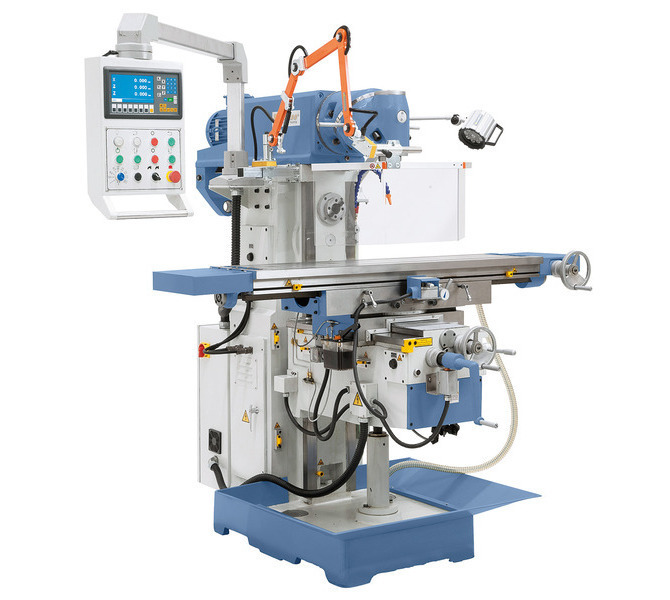

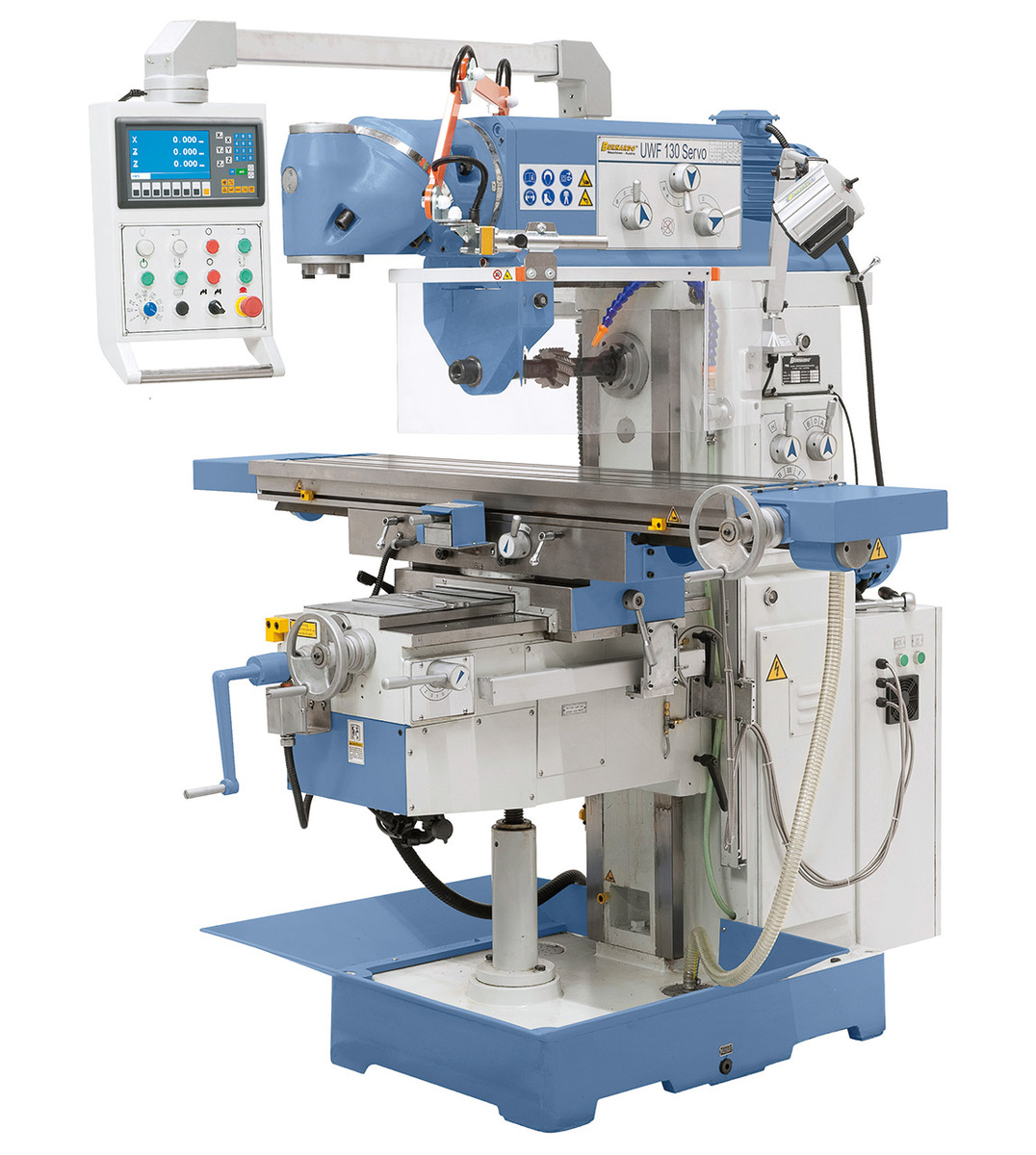

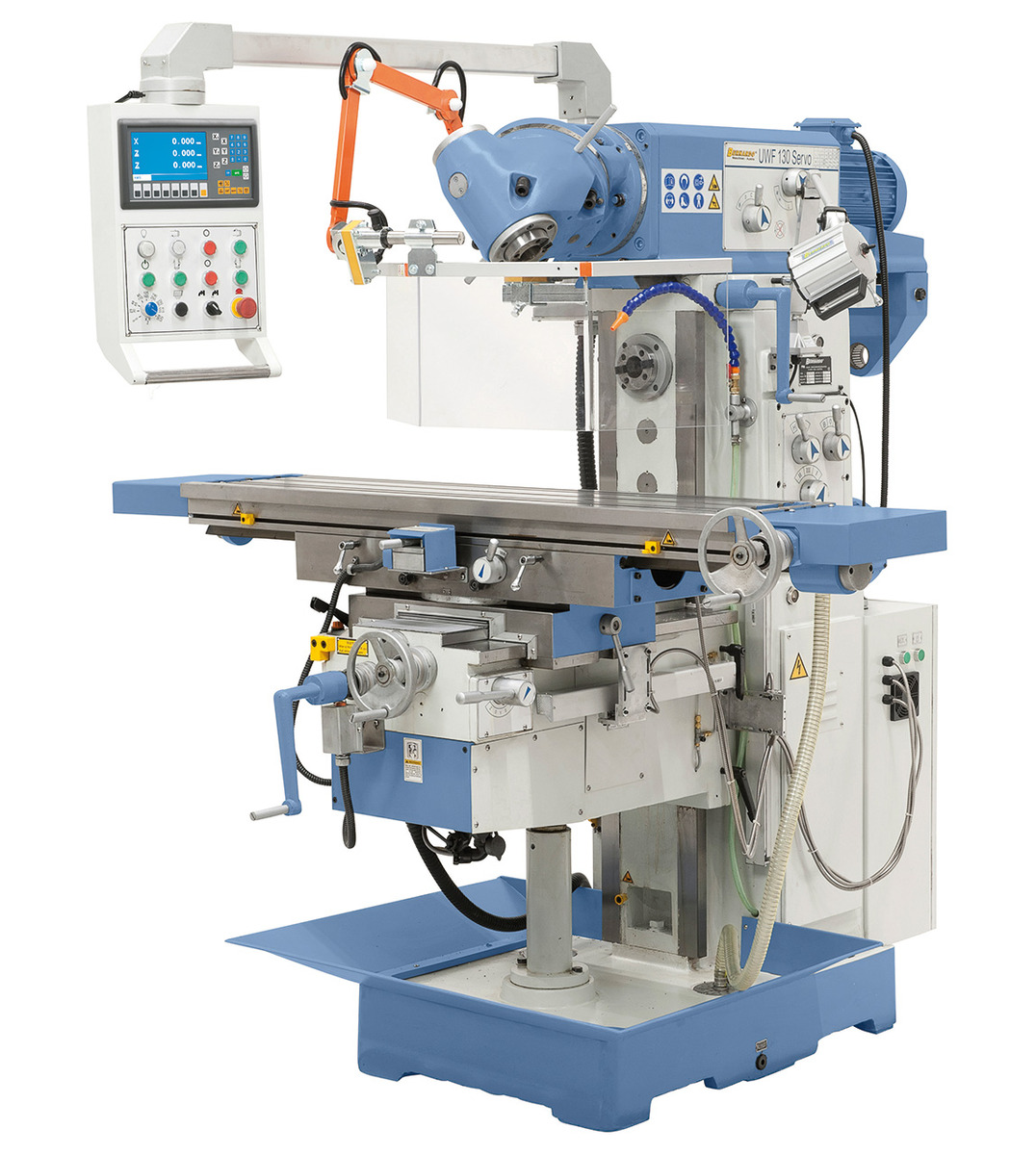

W pełni profesjonalna, duża, frezarka uniwersalna UWF 130 SERWO wyposażona jest w posuwy we wszystkich 3 osiach oraz cyfrowy wyświetlacz 3-osi. Wyposażona jest w super uniwersalną głowicę obracającą się o 360 stopni. Elektryka firmy Schneider electric. ISO 40, stół 1370x320. Wyposażona w bezkonkurencyjny napęd posuwu osi typu SERWO.

Numer katalogowy:

W pełni profesjonalna, duża, frezarka uniwersalna Bernardo UWF 130 SERWO wyposażona jest w posuwy we wszystkich 3 osiach oraz cyfrowy wyświetlacz 3-osi. Wyposażona jest w super uniwersalną głowicę obracającą się o 360 stopni. Elektryka firmy Schneider electric. ISO 40. Wyposażona na bezkonkurencyjny napęd posuwu osi typu SERWO.

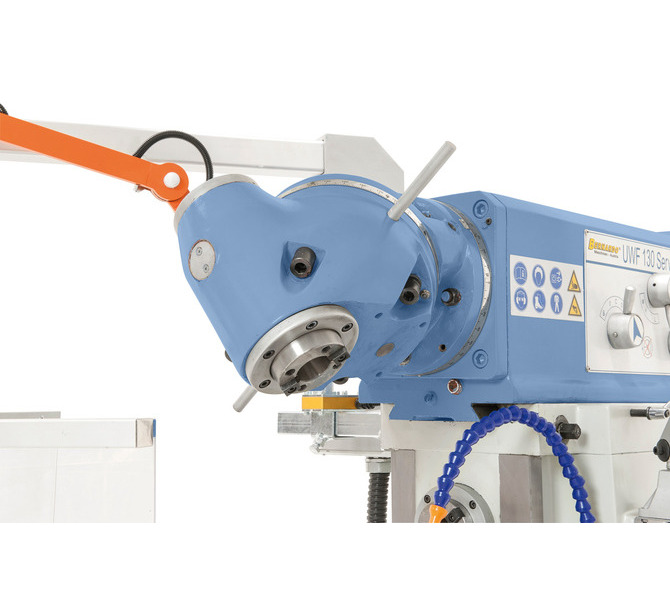

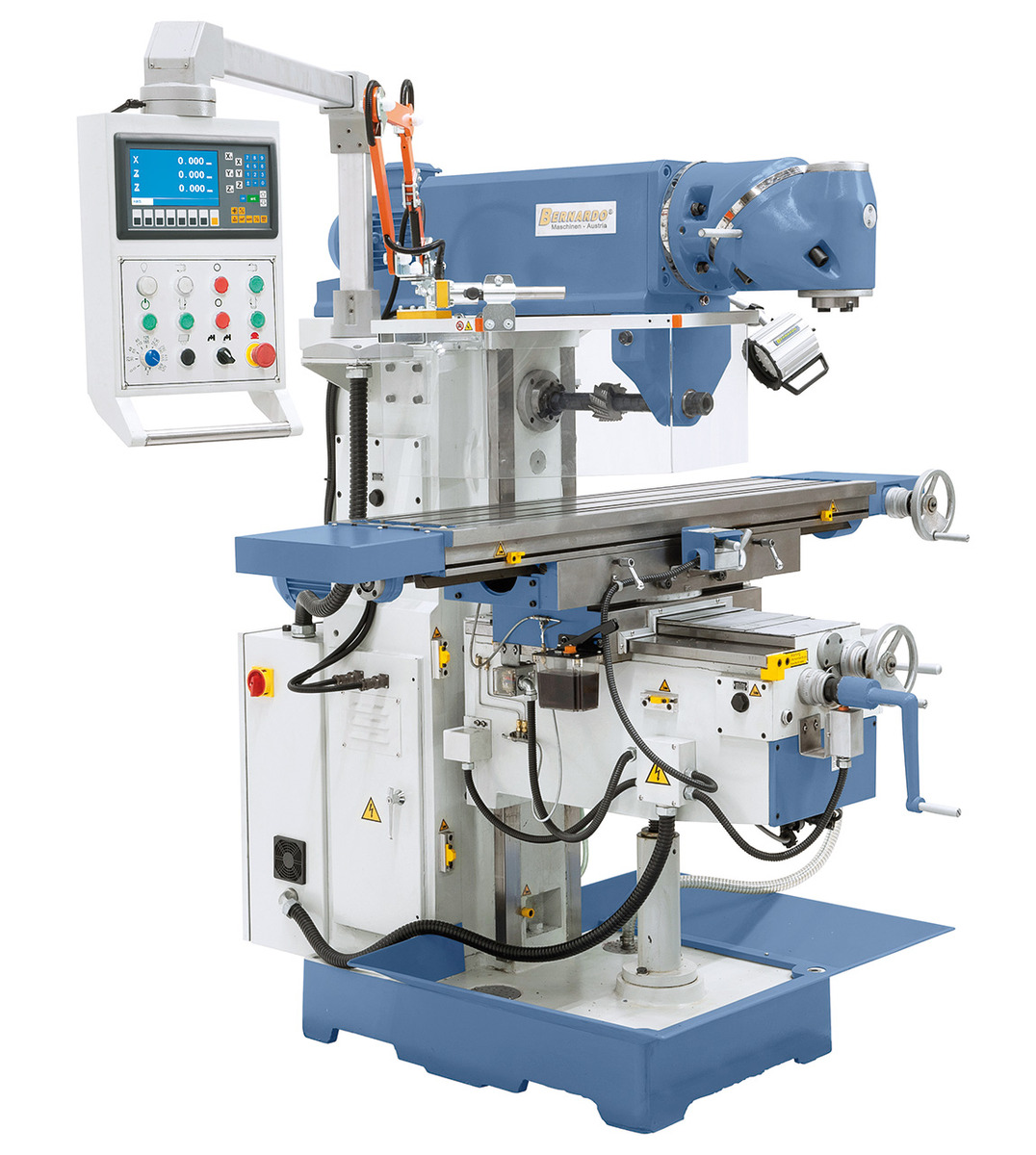

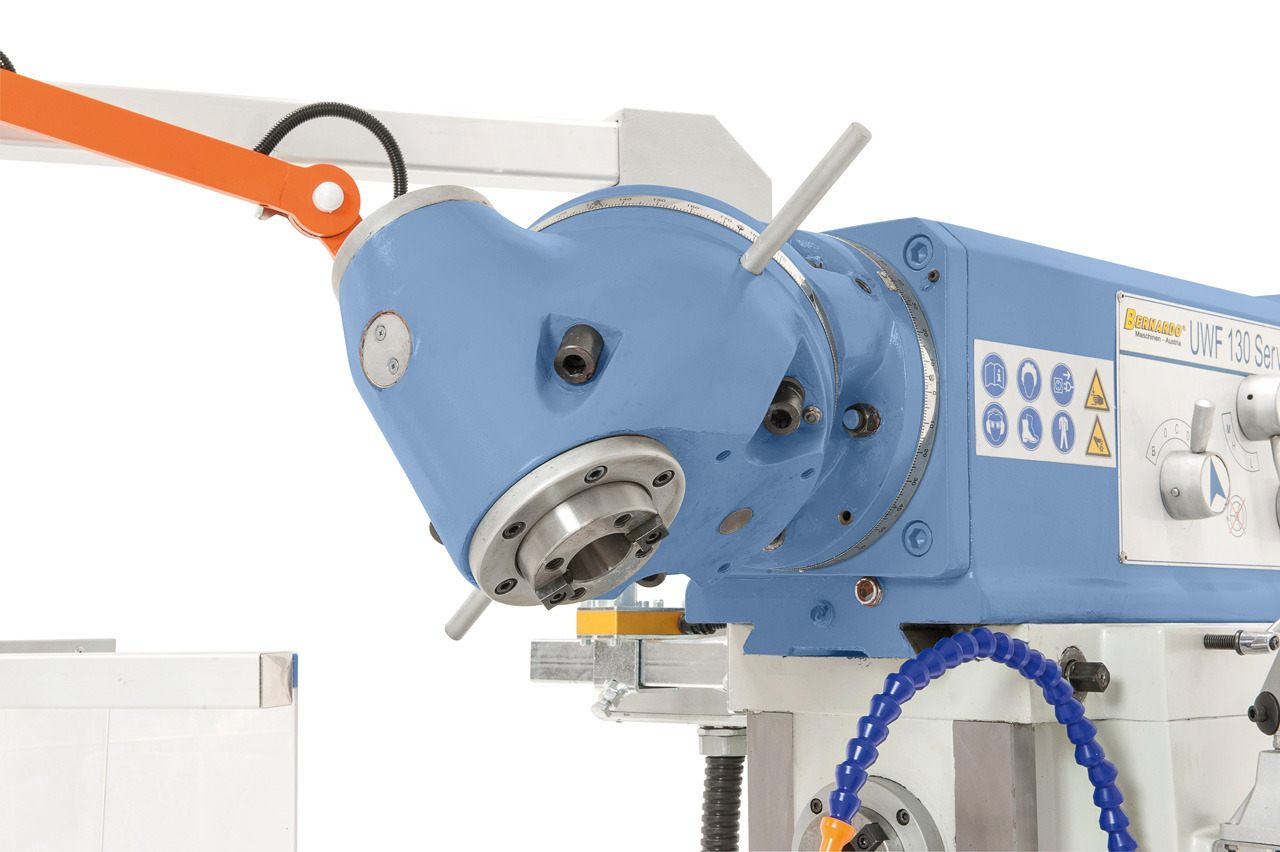

  • Uniwersalna głowica frezu w opatentowanym systemie "HURON", ustawiana pod każdym kątem

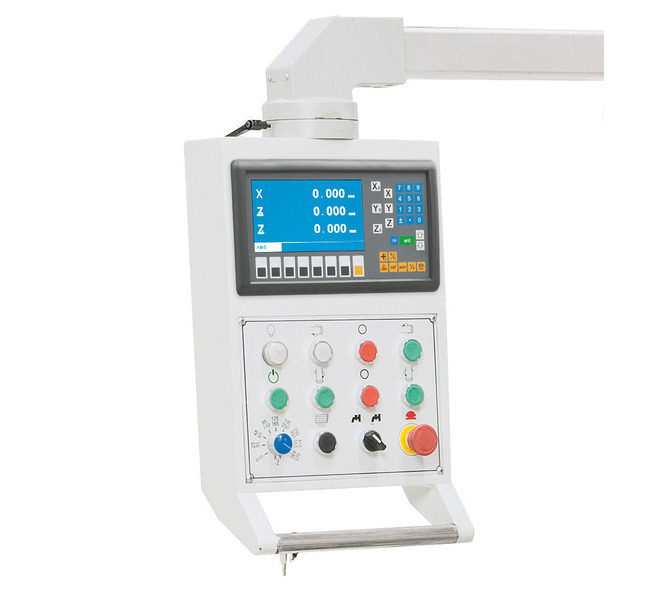

  • Odchylany panel sterowania z ergonomicznymi rozmieszczonymi przełącznikami
  • Ciężka solidna konstrukcja maszyny z odlewu żeliwnego zapewniająca bezwibracyjną prace

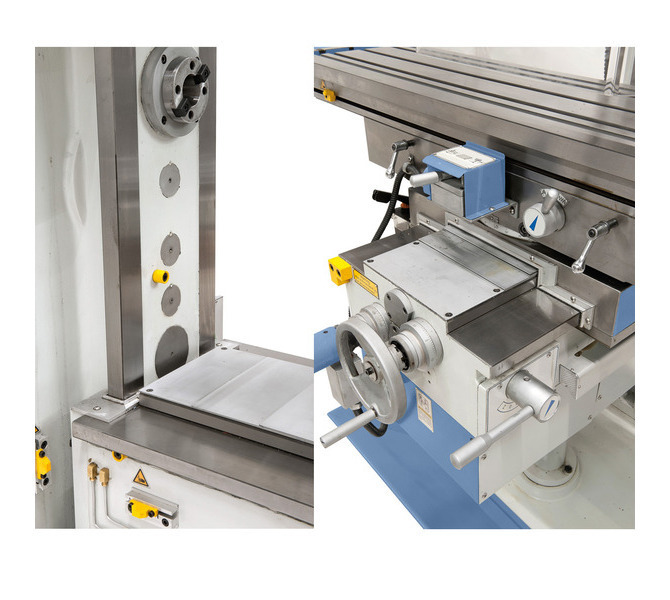

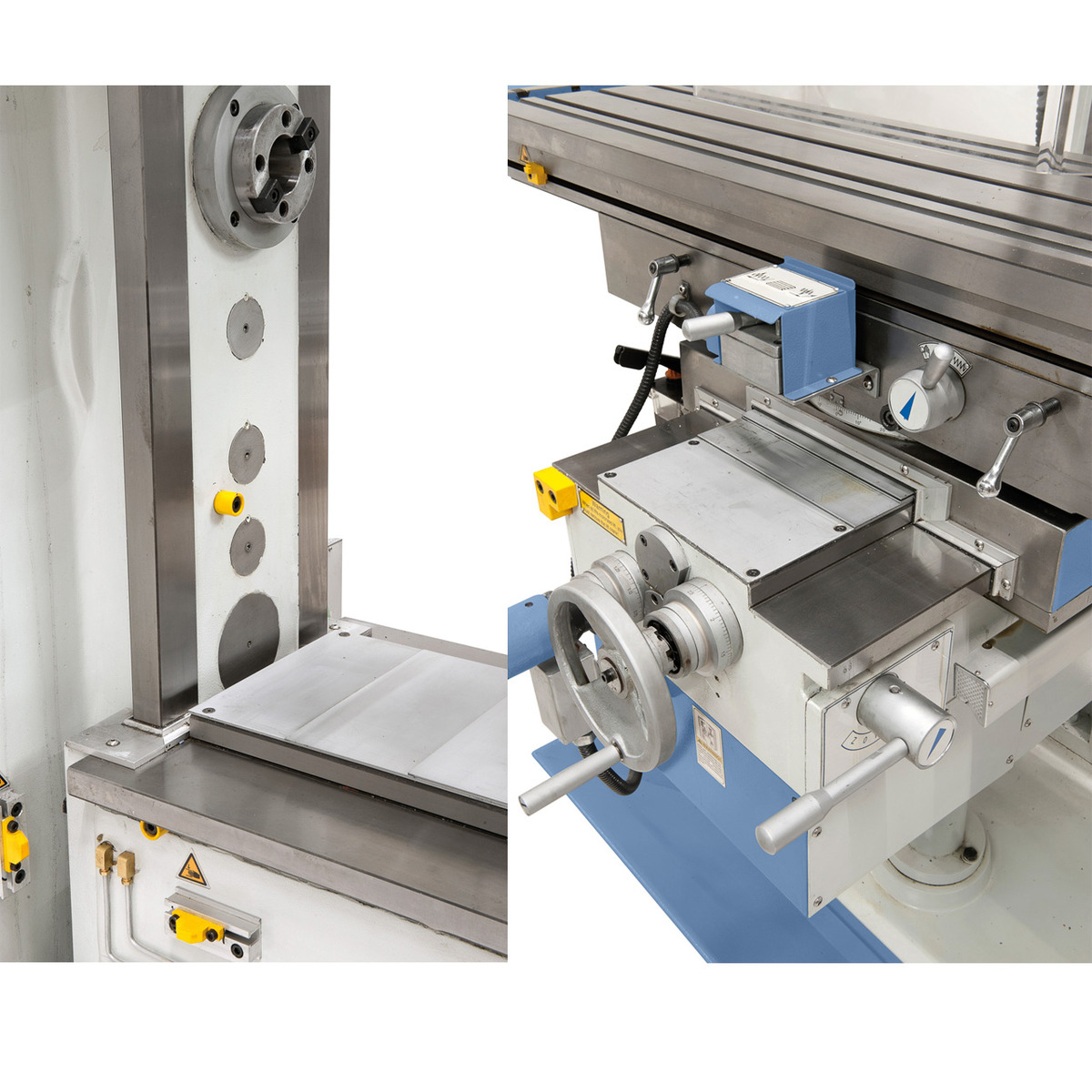

  • Wszystkie prowadnice hartowane i szlifowane
  • Centralny układ smarowania

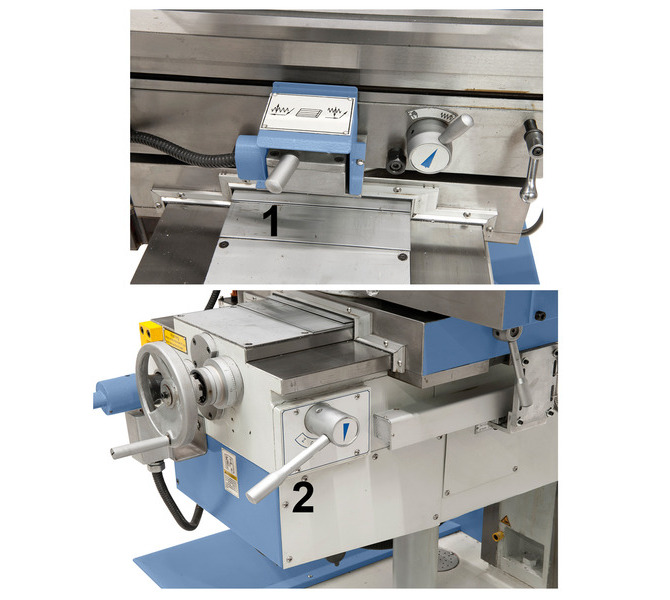

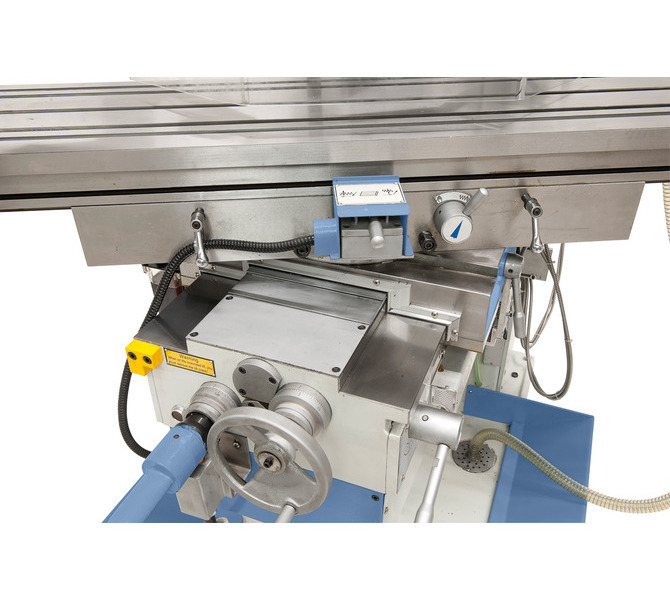

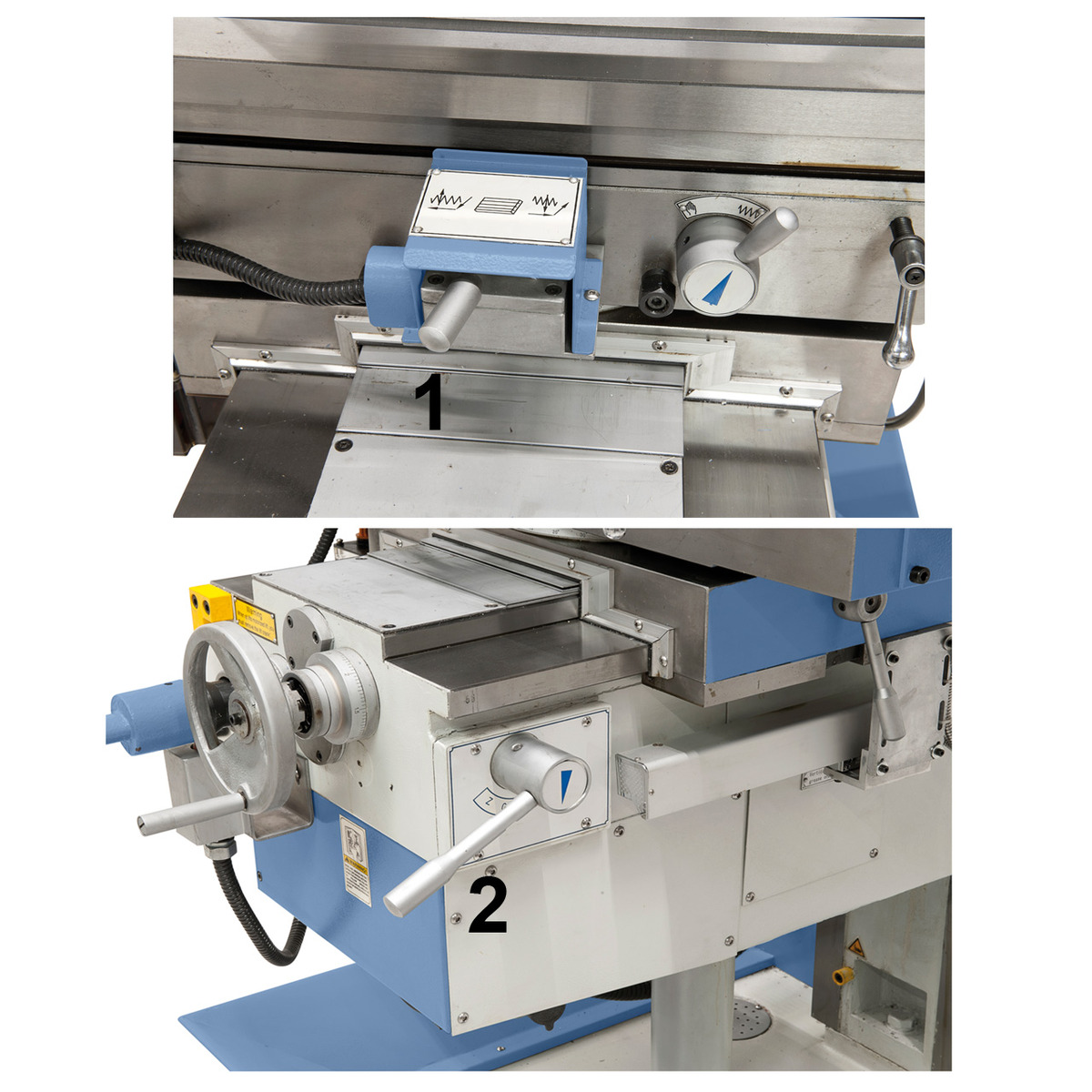

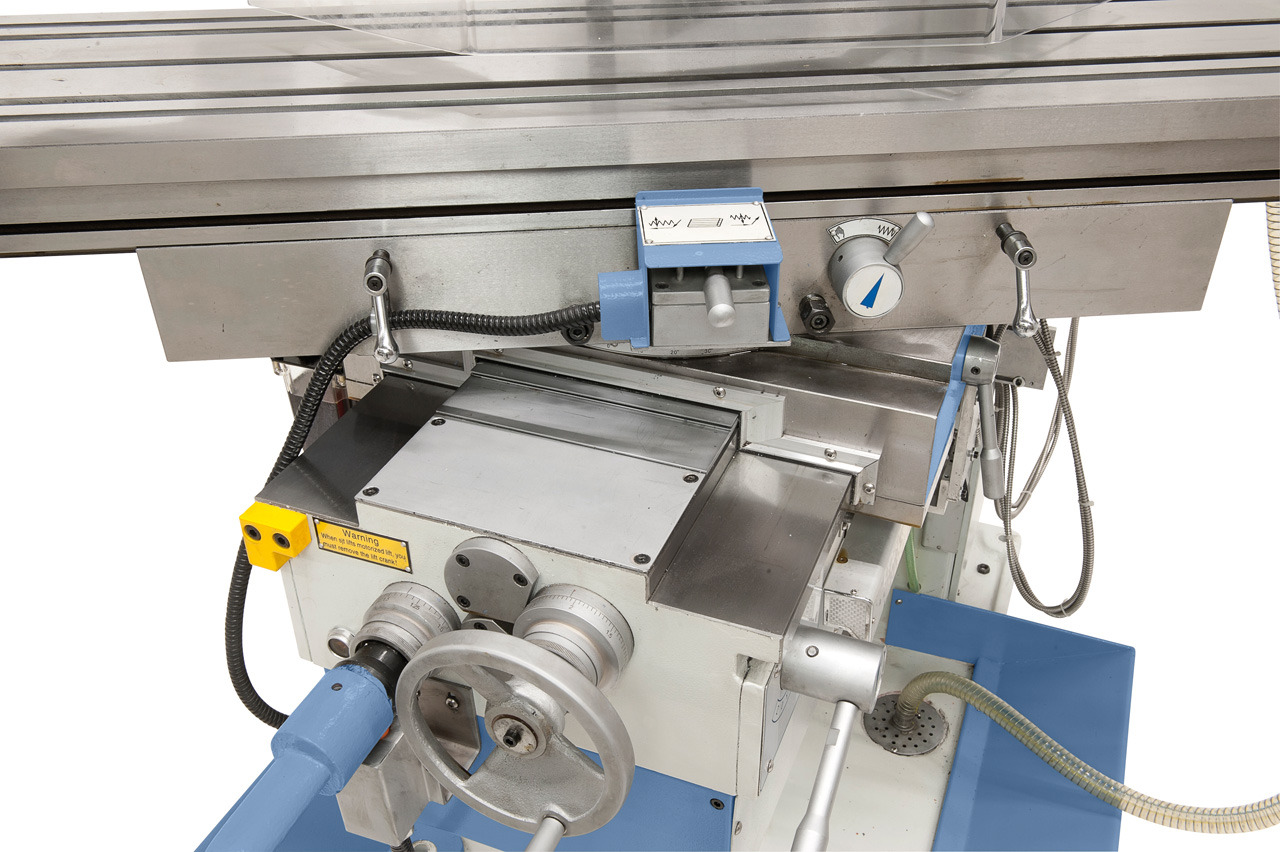

  • Automatyczny posuw stołu dla osi x, y, z, wraz z szybkim posuwem dla wszystkich osi

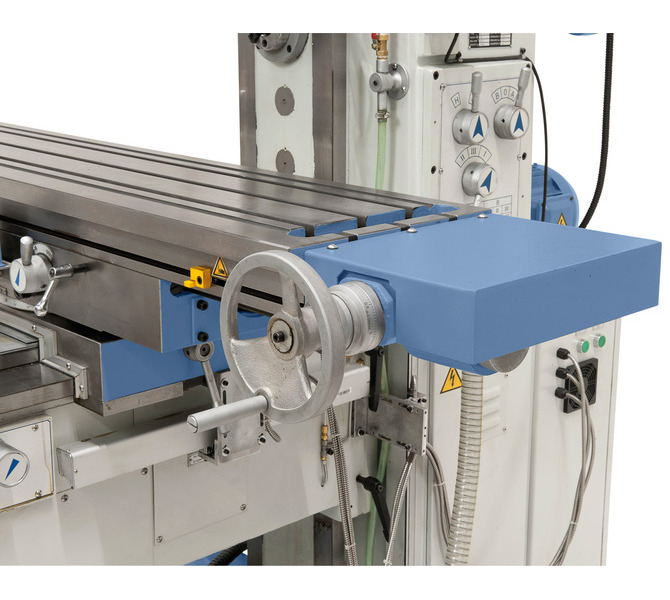

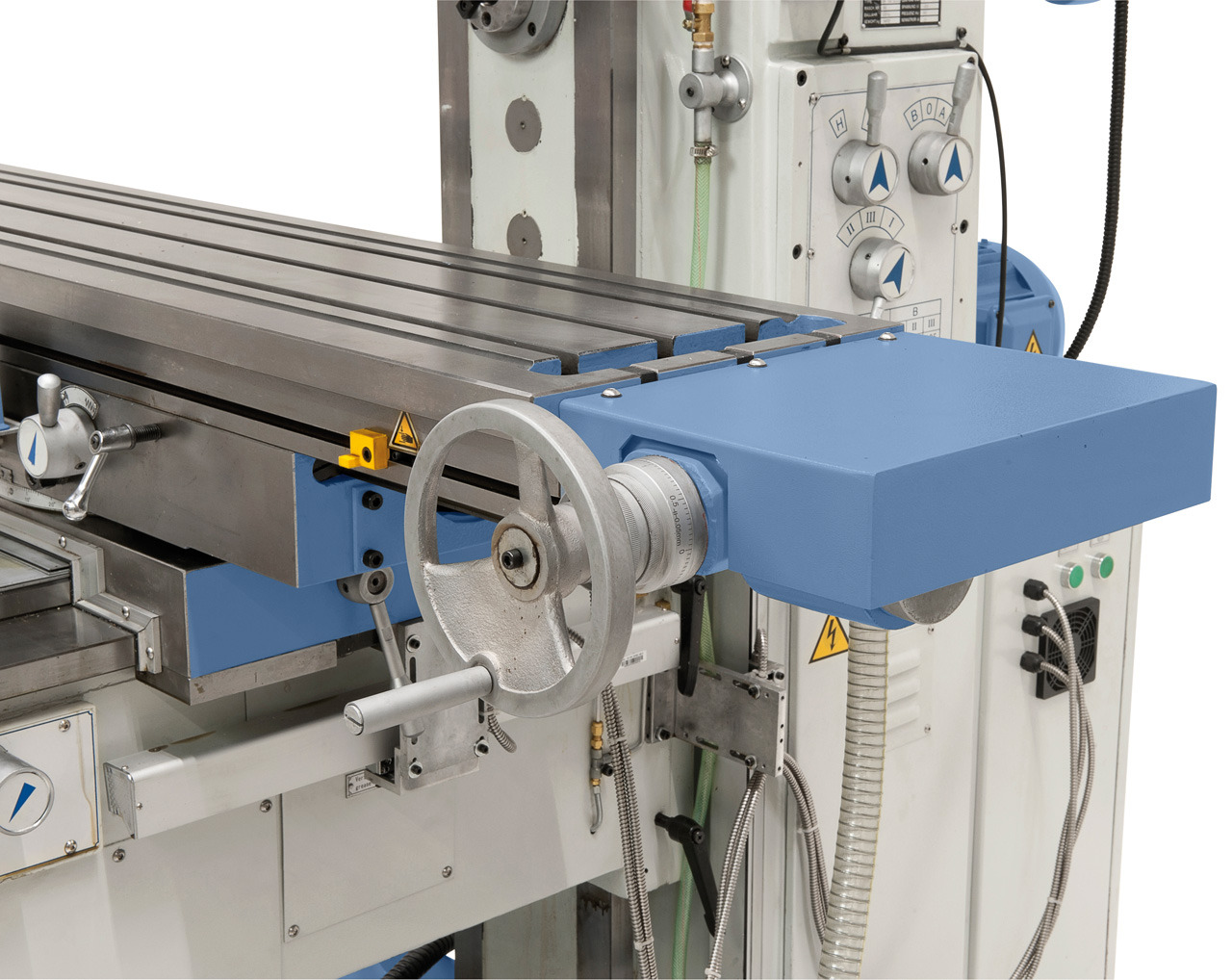

  • Solidny, duży stół z rowkami T przeznaczony do największych obciążeń

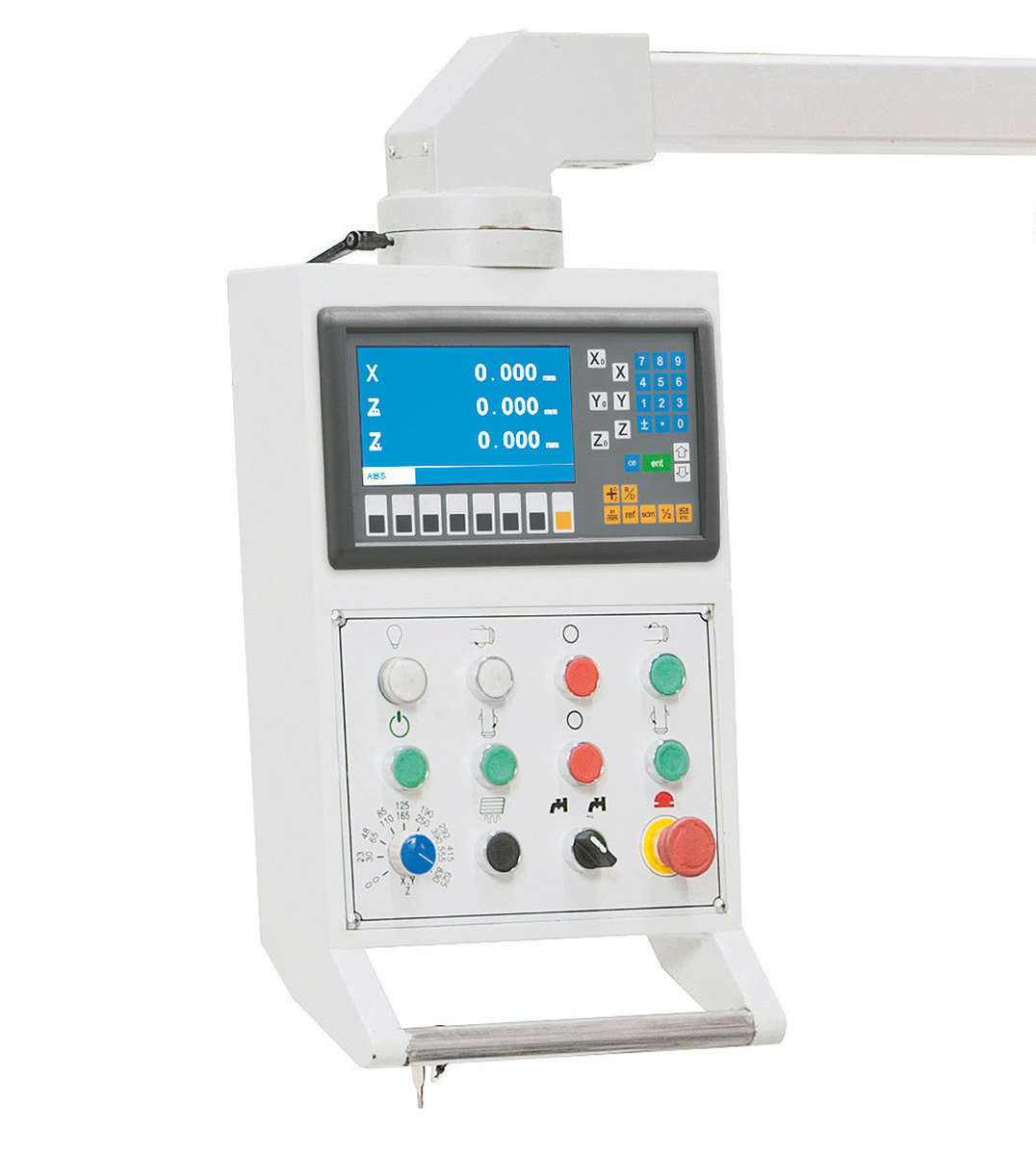

  • Cyfrowy wyświetlacz 3 osi zapewniający maksymalną wydajność pracy
  • Osłony zabezpieczające spełniające najnowsze normy CE

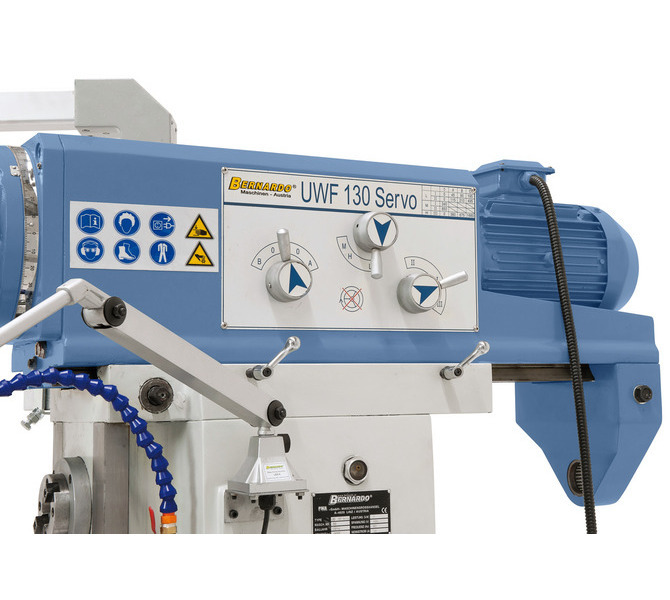

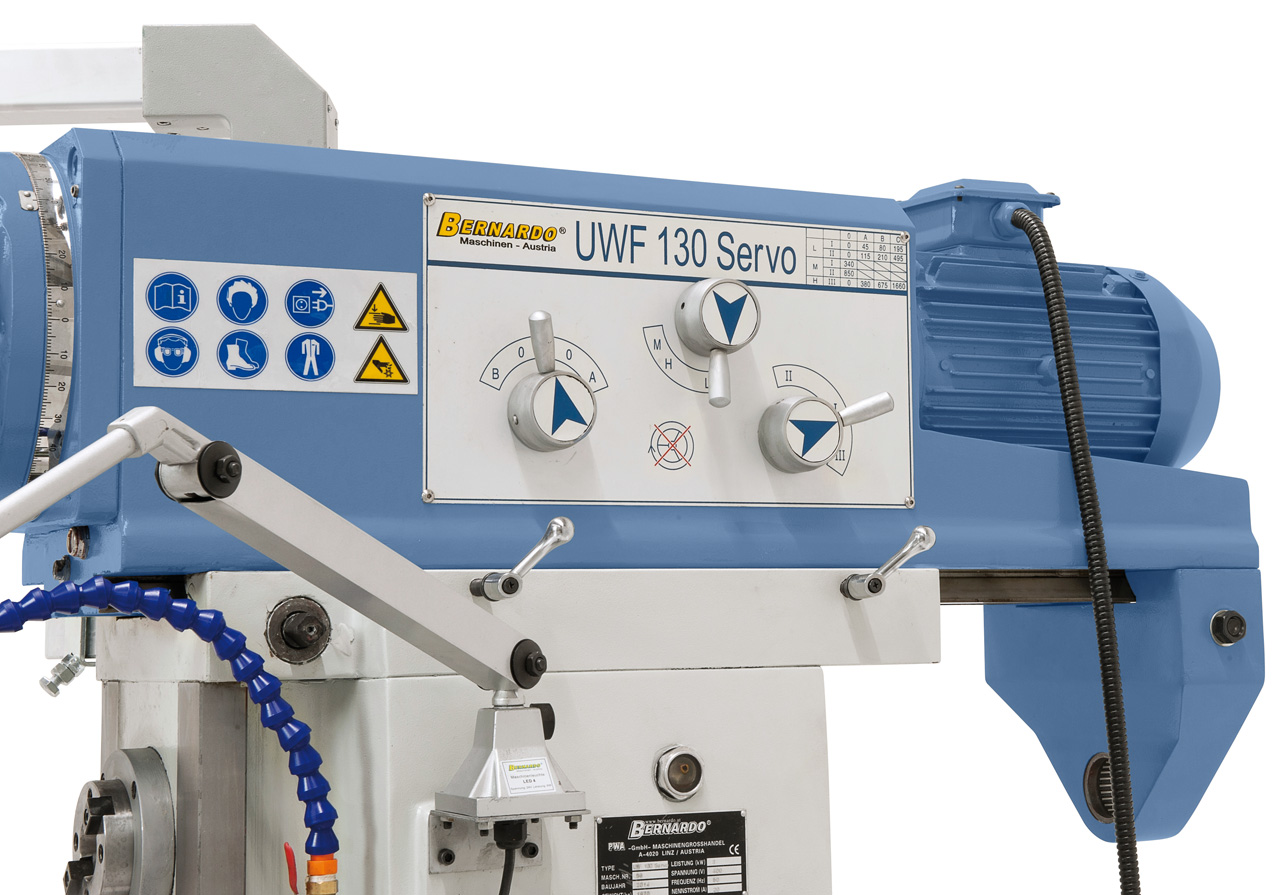

  • Cicha praca dzięki szlifowanym, hartowanym kołom zębatym w przekłądni olejowej

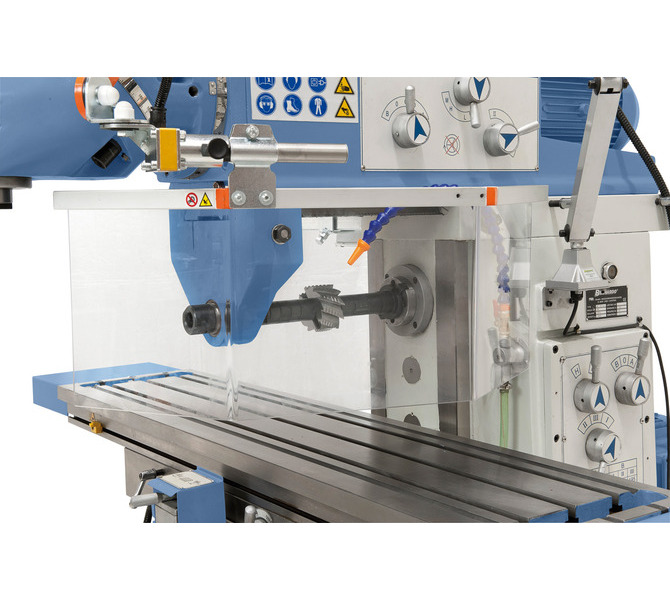

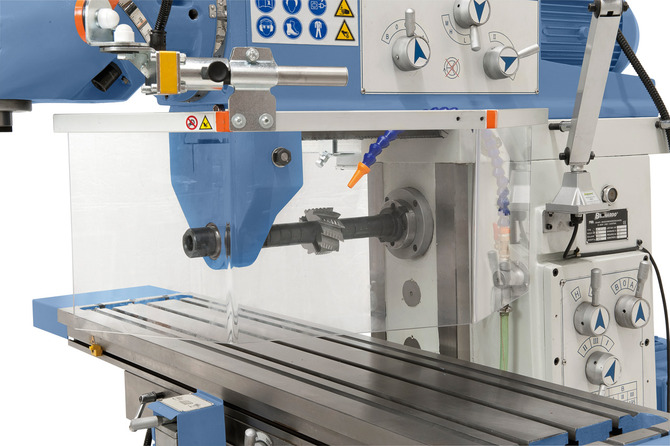

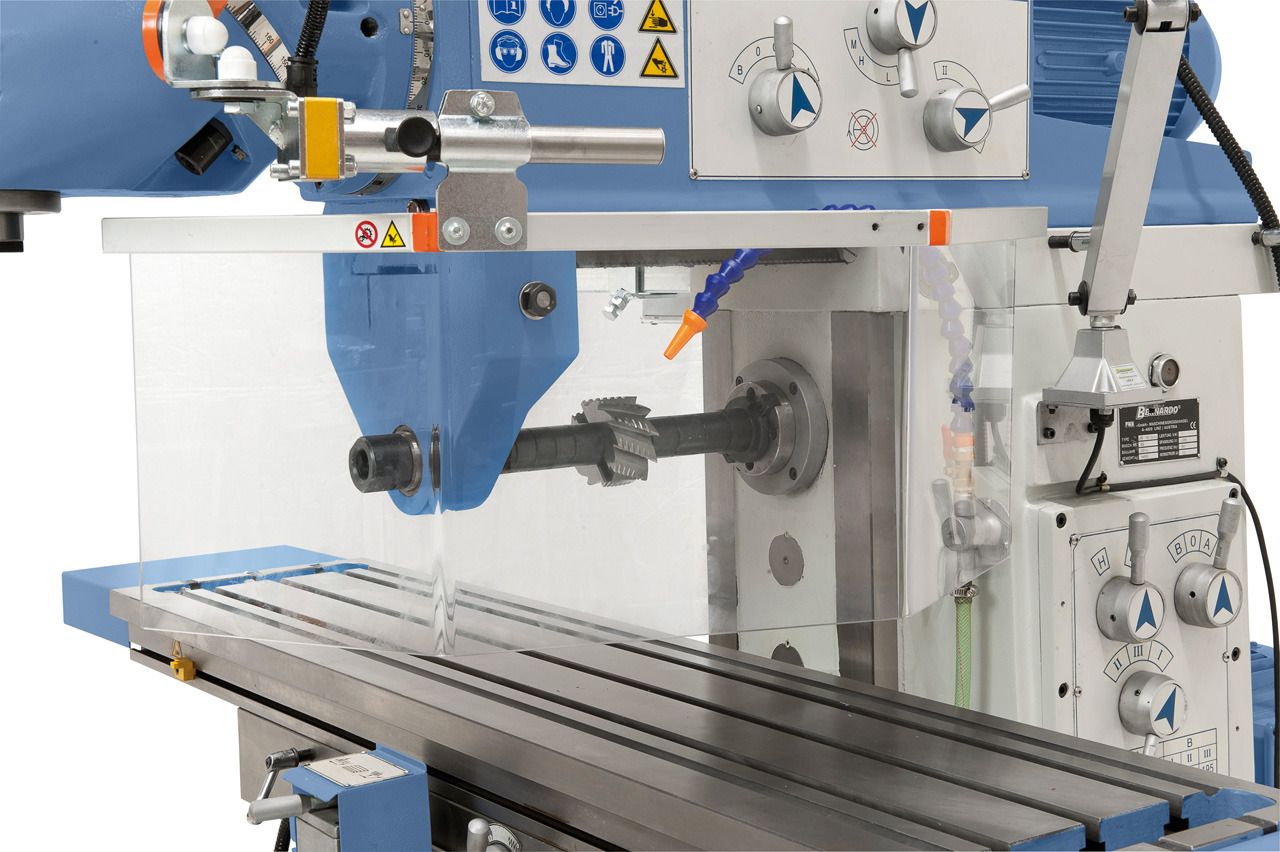

  • 2 wrzeciona pionowe i poziome napędzane przez dwa niezależne silniki

NAPĘD SERWO ZAPEWNIAJĄCY NAJWYŻSZĄ PRECYZJĘ OBRÓBKI:

  • Najnowocześniejsza technika posuwu osi
  • Wysoka sprawność, która pozostaje stała nawet pod wpływem dużego obciążenia
  • Precyzja i dynamika dorównująca najnowszym maszynom typu CNC
  • Dużo mniejszy błąd luzu (back lash), zapewniający niezwykłą precyzję
  • Całkujący charakter siłownika zapewnia teoretycznie zerowy błąd statyczny
  • Dzięki sprzężeniu zwrotnemu serwonapęd może zasygnalizować przeciążenie i błąd pozycjonowania, sterownik otrzymując taki sygnał bezzwłocznie zatrzymuje pozostałe osie maszyny.




Specyfikacja techniczna

Wielkość stołu - szerokość1370 mm
Wielkość stołu - głębokość320 mm
Stożek uchwytu wrzecionaISO 40
Prędkość obrotowa wrzeciona min.45 obr./min.
Prędkość obrotowa wrzeciona max.1660 obr./min.
Prędkość obrotowa wrzeciona poziomego min.35 obr./min.
Prędkość obrotowa wrzeciona poziomego max.1500 obr./min.

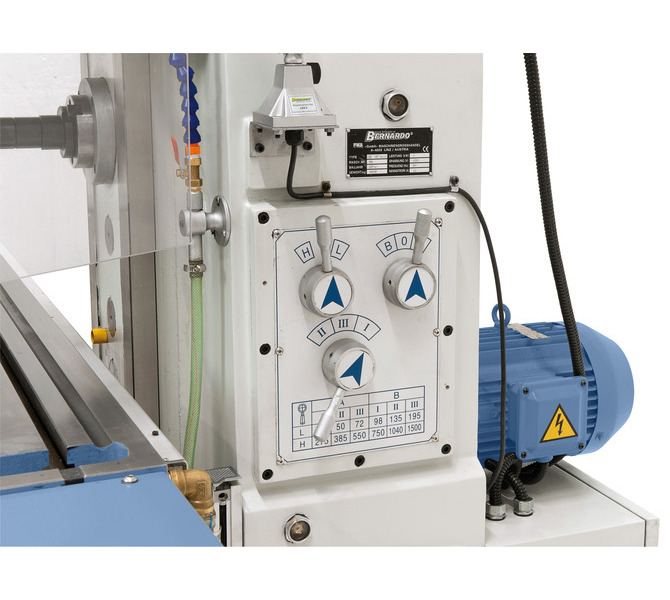

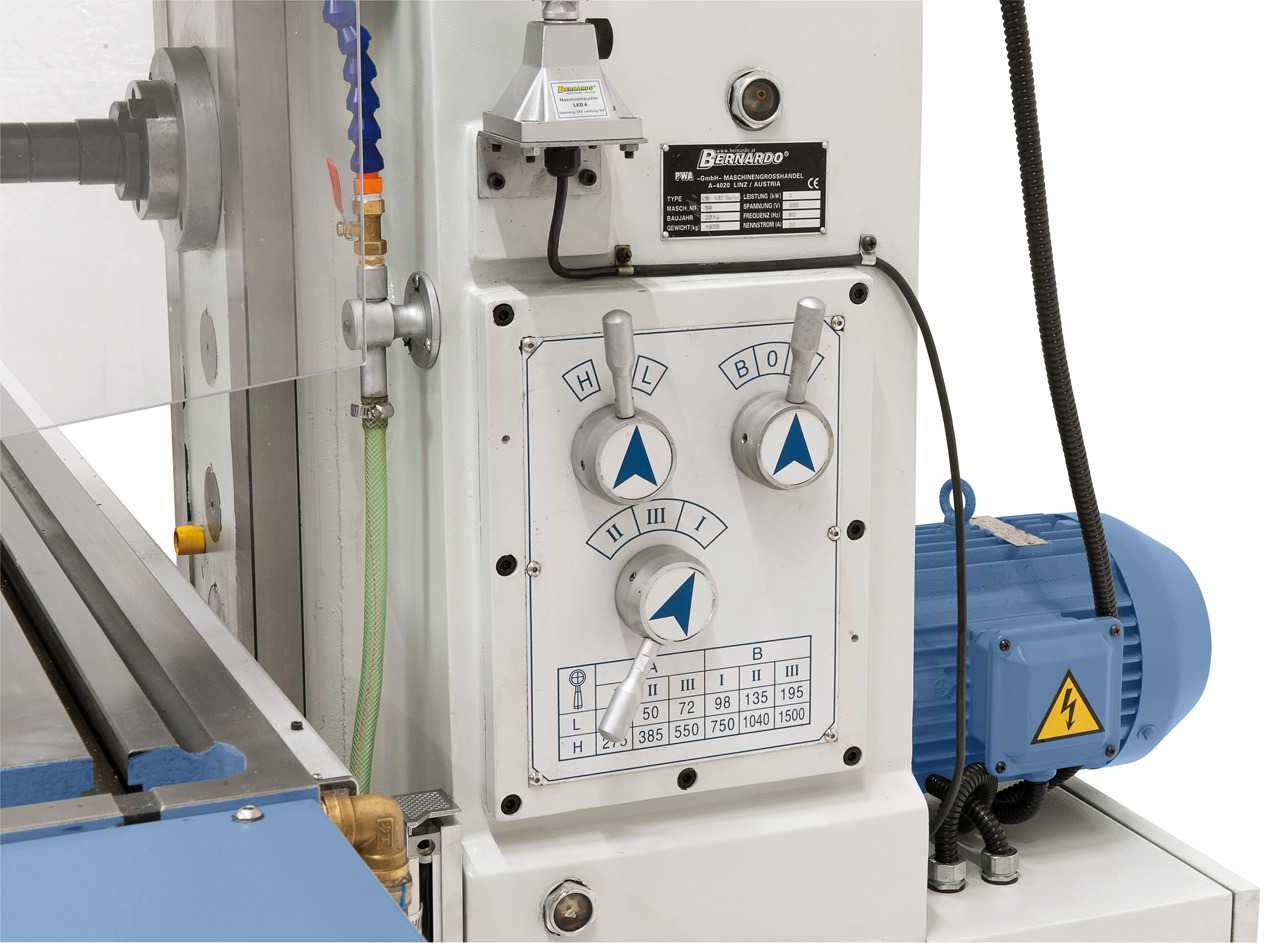

Zmiana obrotów - ilosć biegów / bezstop.pionowe - 11, poziome - 12
Droga przesuwu w osi X1000 mm
Droga przesuwu w osi Y360 mm
Droga przesuwu w osi Z400 mm
Odstęp wrzeciono / stół30 - 430 mm
Odstęp wrzeciono poziome / stół210 - 610 mm
Odstęp wrzeciono / kolumna min.305 mm
Odstęp wrzeciono / kolumna maks.805 mm
Obrót stołu-45° - +45°
Obciążenie stołu maks.300 kg
Wychylanie wrzeciennika360°
Automatyczny posuwu w osi X(8) 30 - 830 mm/min.
Automatyczny posuwu w osi Y(8) 23 - 625 mm/min.
Szybki bieg osi X, Y, Z1000 / 1000 / 750 mm/min.
Rowki T-owe (ilość, rozmiar, rozstaw)3 / 14 / 80 mm

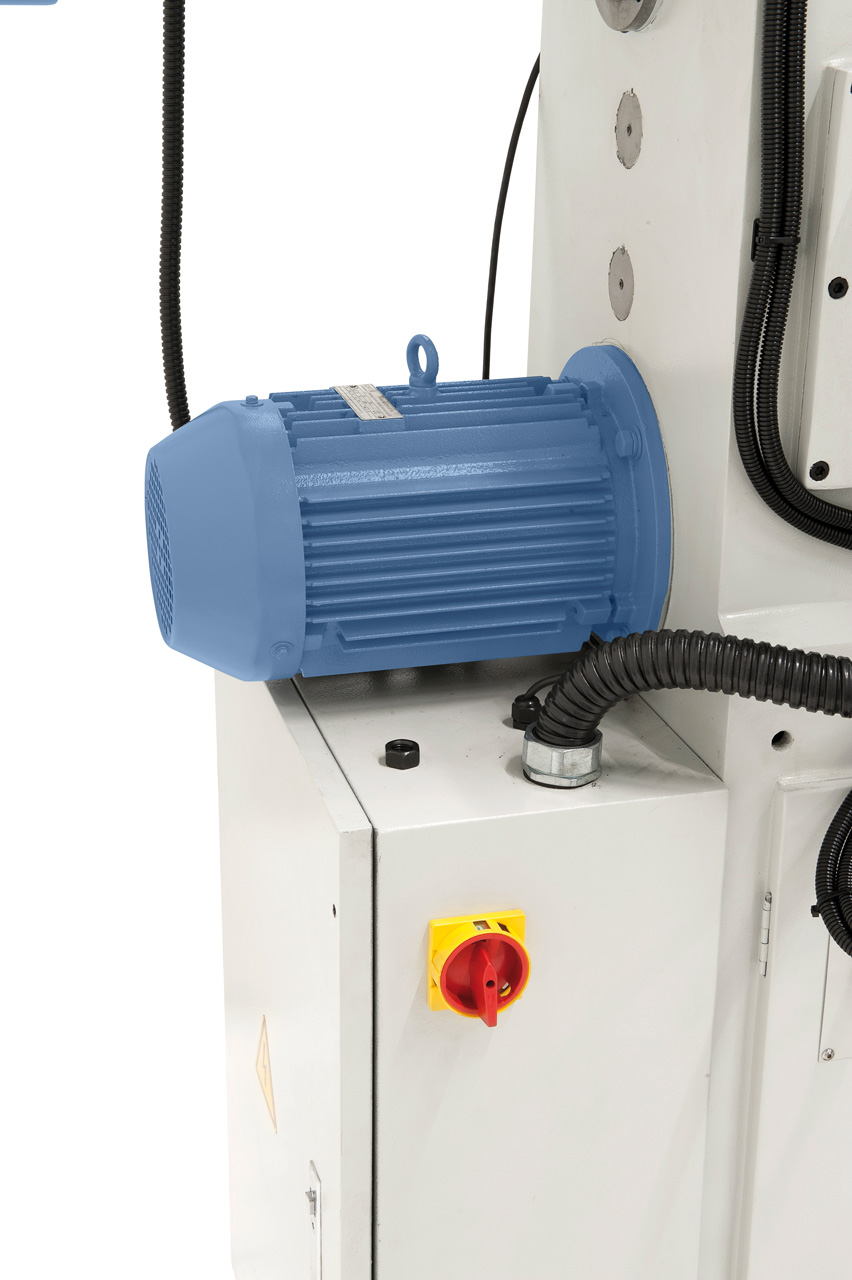

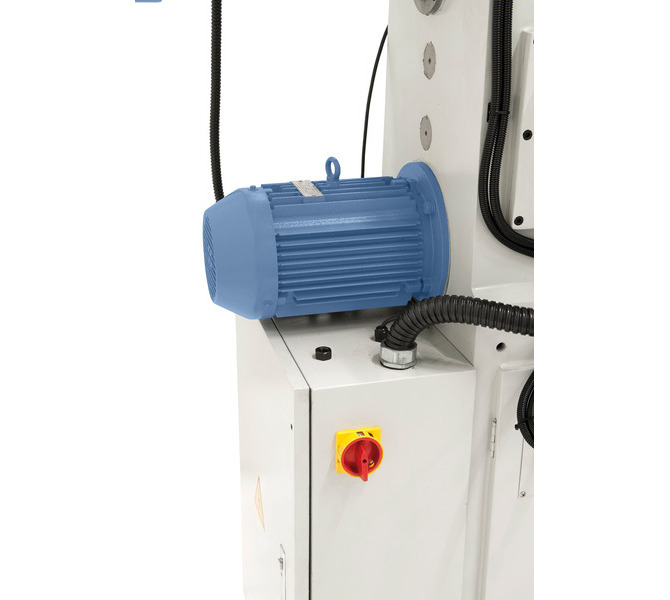

Moc silnika3 kW
Moc silnika drugiego wrzeciona3 kW
Serwosilnik / silnik posuwu10 / 1,5 Nm / kW
Moc pompy układu chłodzenia0.9 kw
Wydajność pompy chłodzenia25 l/min
Wymiary - szerokość1840 mm
Wymiary - głębokość1830 mm
Wymiary - wysokość2050 mm
Waga ok.1540 kg
TYPOWE DLA TEGO MODELU
Automatyczny posuw wrzecionaNIE
Bezstopniowa reg. obrotówNIE
Automatyczny posuw w osi XTAK
Automatyczny posuw w osi YTAK
Automatyczny posuw w osi ZTAK

Zakres dostawy

  • Oświetlenie LED
  • Układ chłodzenia
  • Układ centralnego smarowania
  • Długi trzpień ISO 40/27 mm / ISO 40/40 mm
  • Redukcja ISO 40 / MK 4, ISO 40 / MK 3, ISO 40 / MK 2
  • Posuw stołu dla osi x, y, z
  • Wanna płynu chłodzącego
  • Cyfrowy wyświetlacz 3 osi
  • Regulowana osłona z najnowszymi zabezpieczeniami
  • Narzędzia do obsługi
  • SERWONAPĘD
  • Wymagane prawem osłony bezpieczeństwa
  • Pełna dokumentacja DTR w j. polskim
  • Certyfikat CE
  • 24 miesięczna gwarancja dla wszystkich bez dopłat
