Nr kat.: 02-1228XL

Pochodzenie: Linz (AUSTRIA)Rok założenia: 1979

więcej
CE
DTR PL
Serwis
Szkolenie
Gwarancja 2 lata

{{selectedProduct.name}}

Nr kat.: 02-1228XL

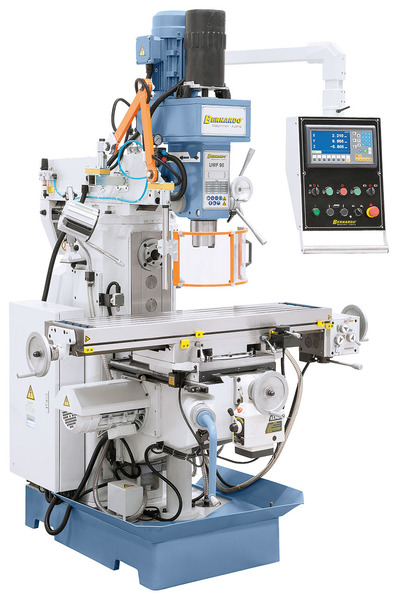

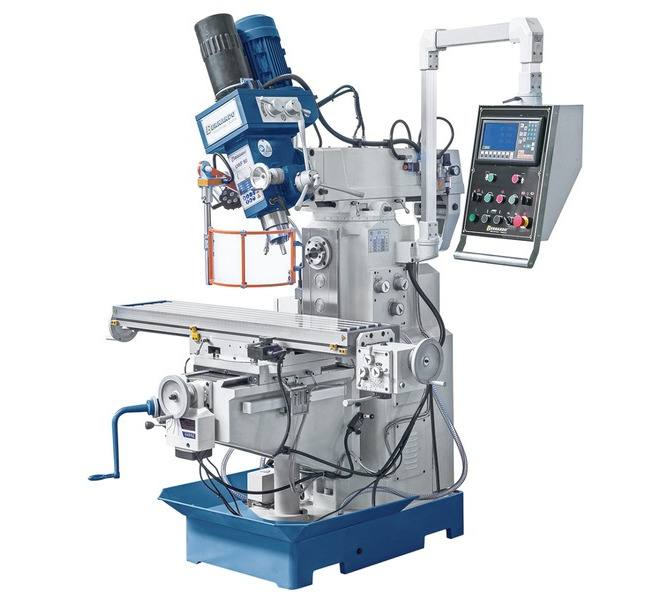

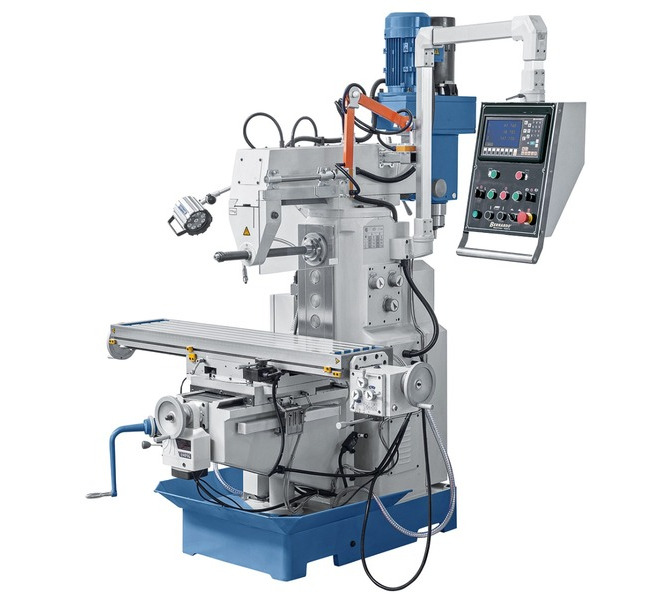

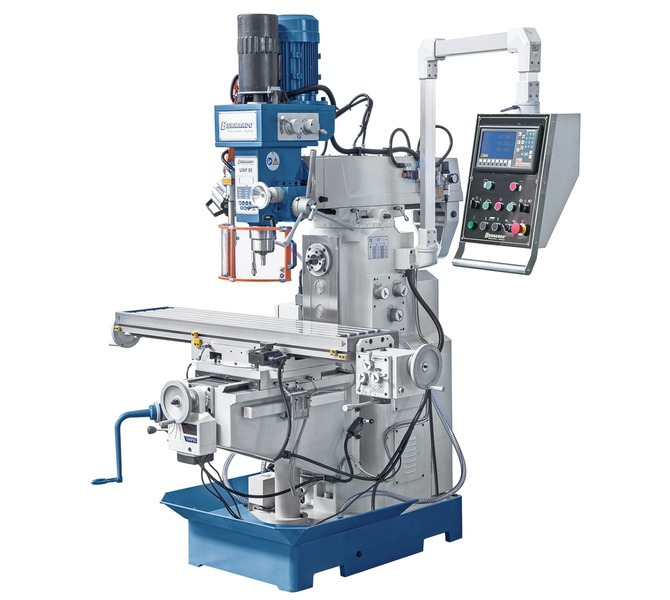

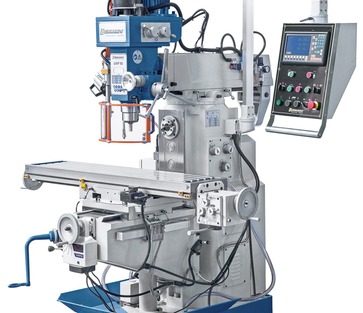

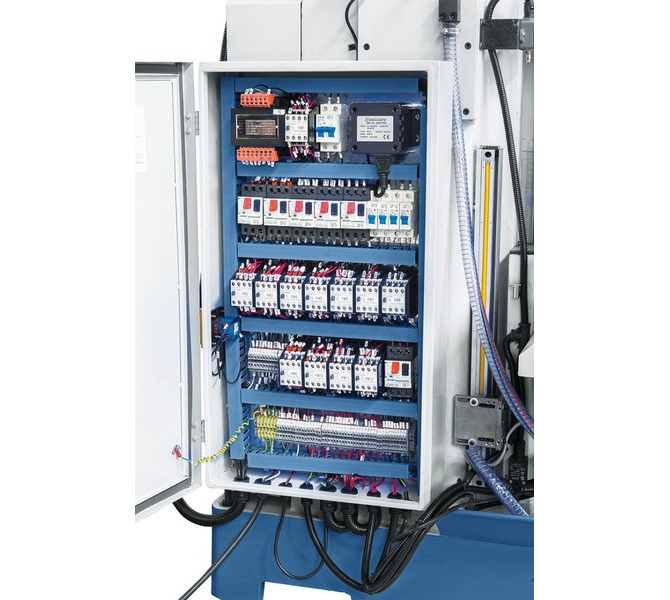

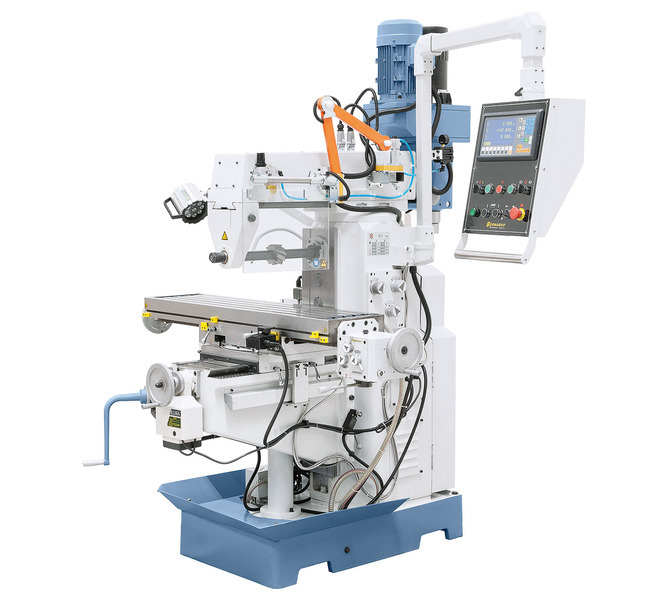

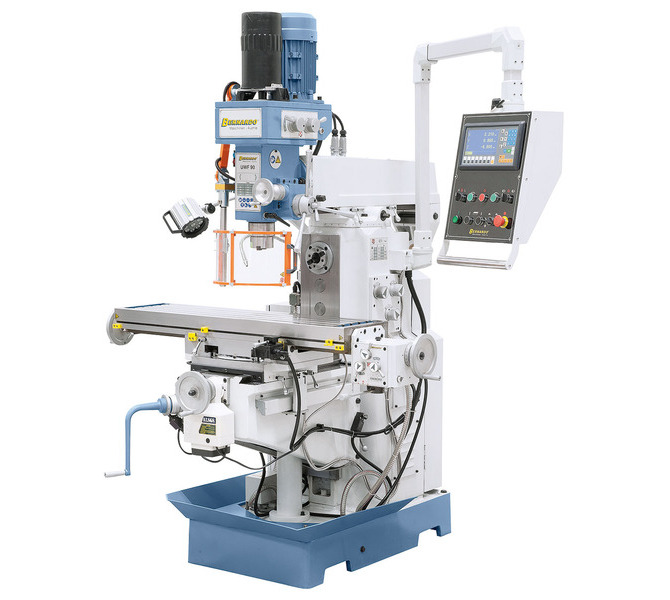

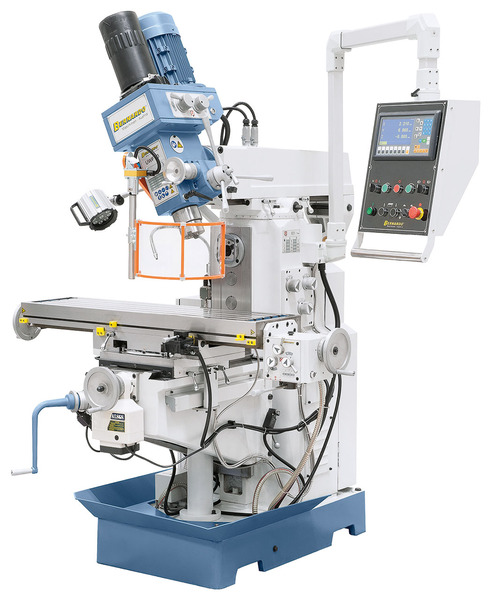

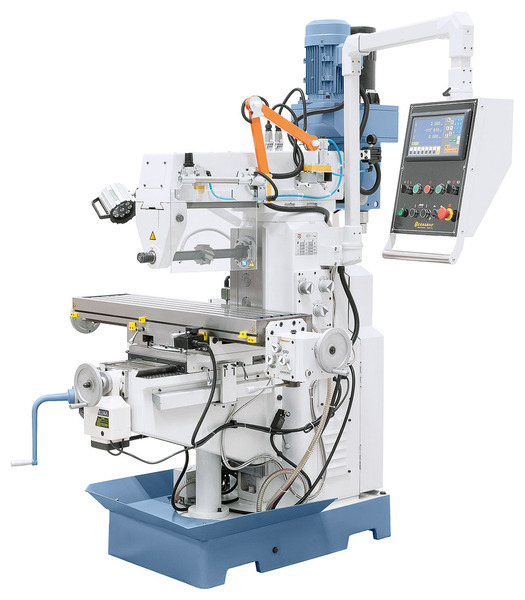

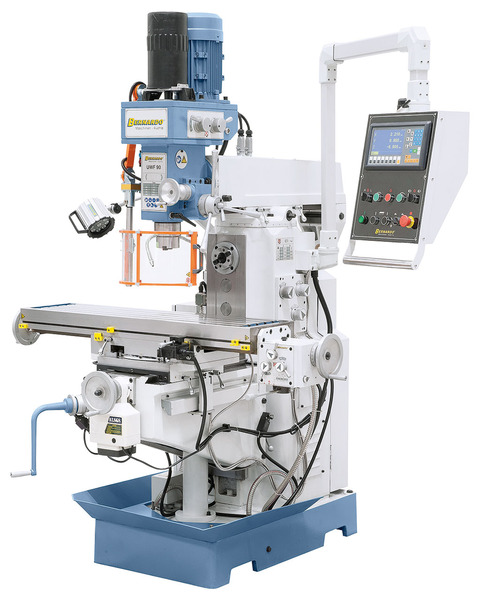

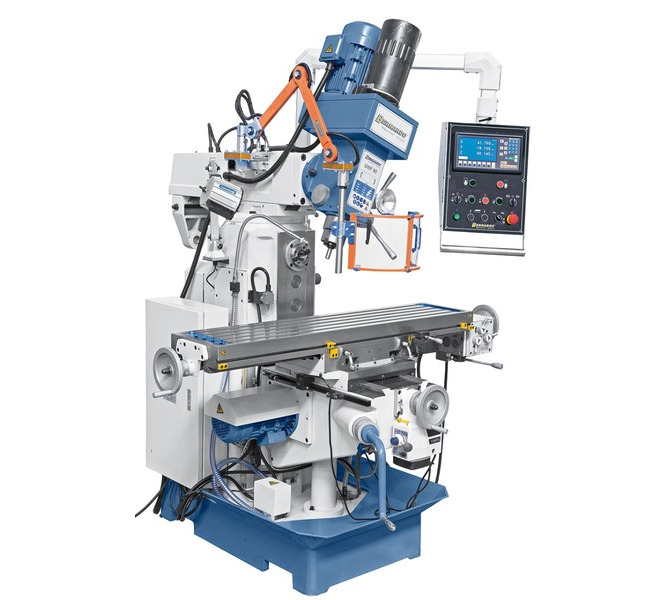

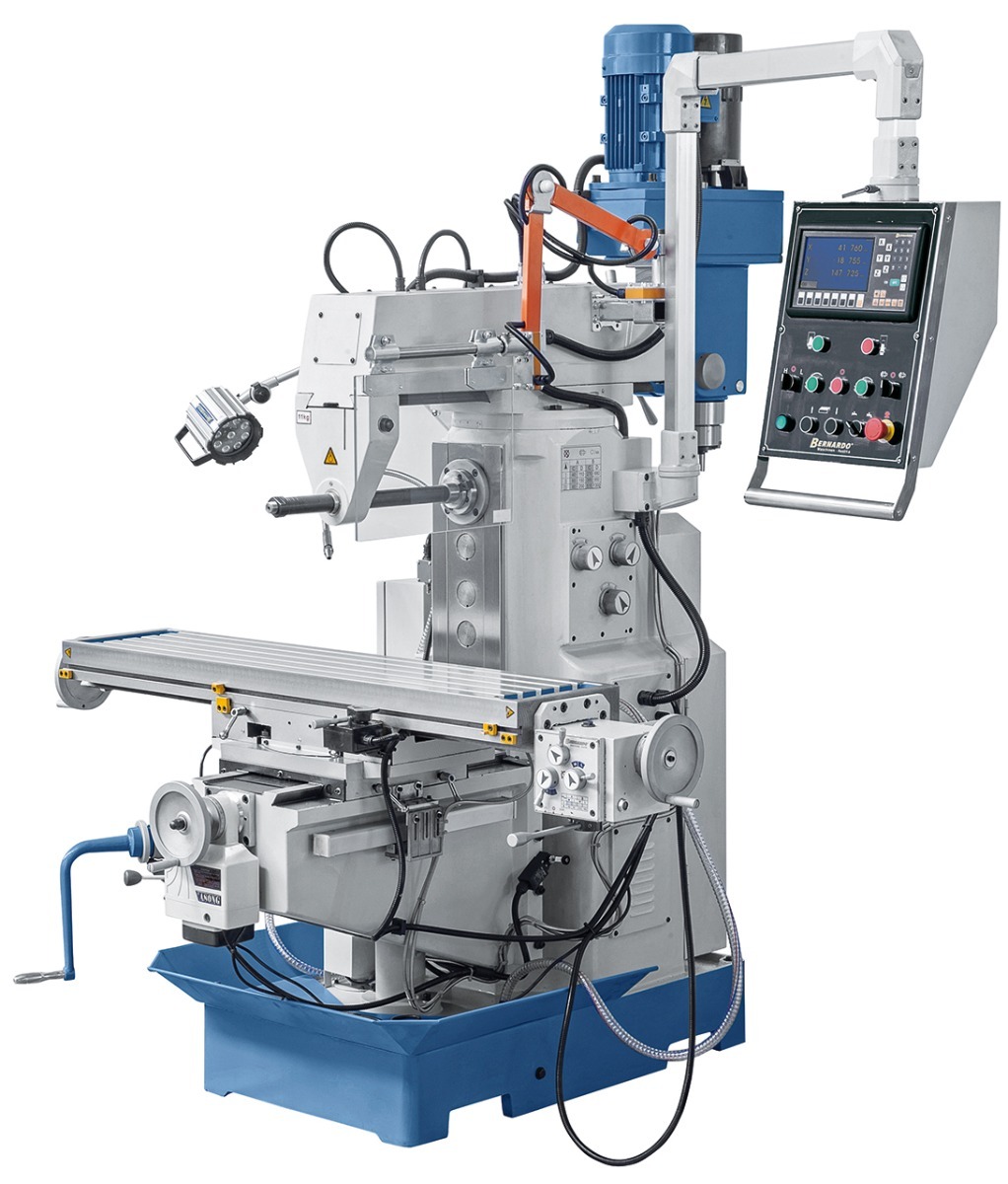

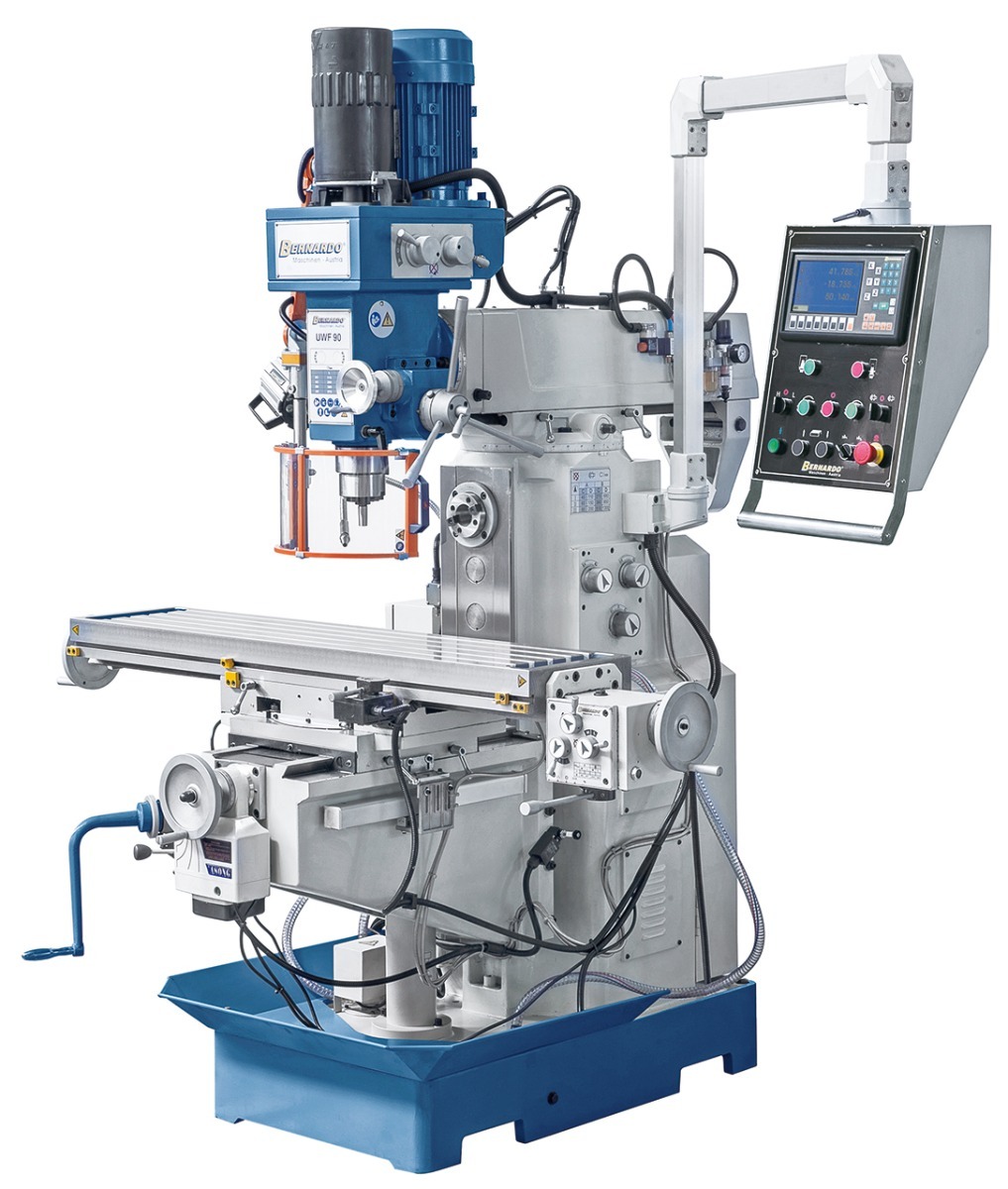

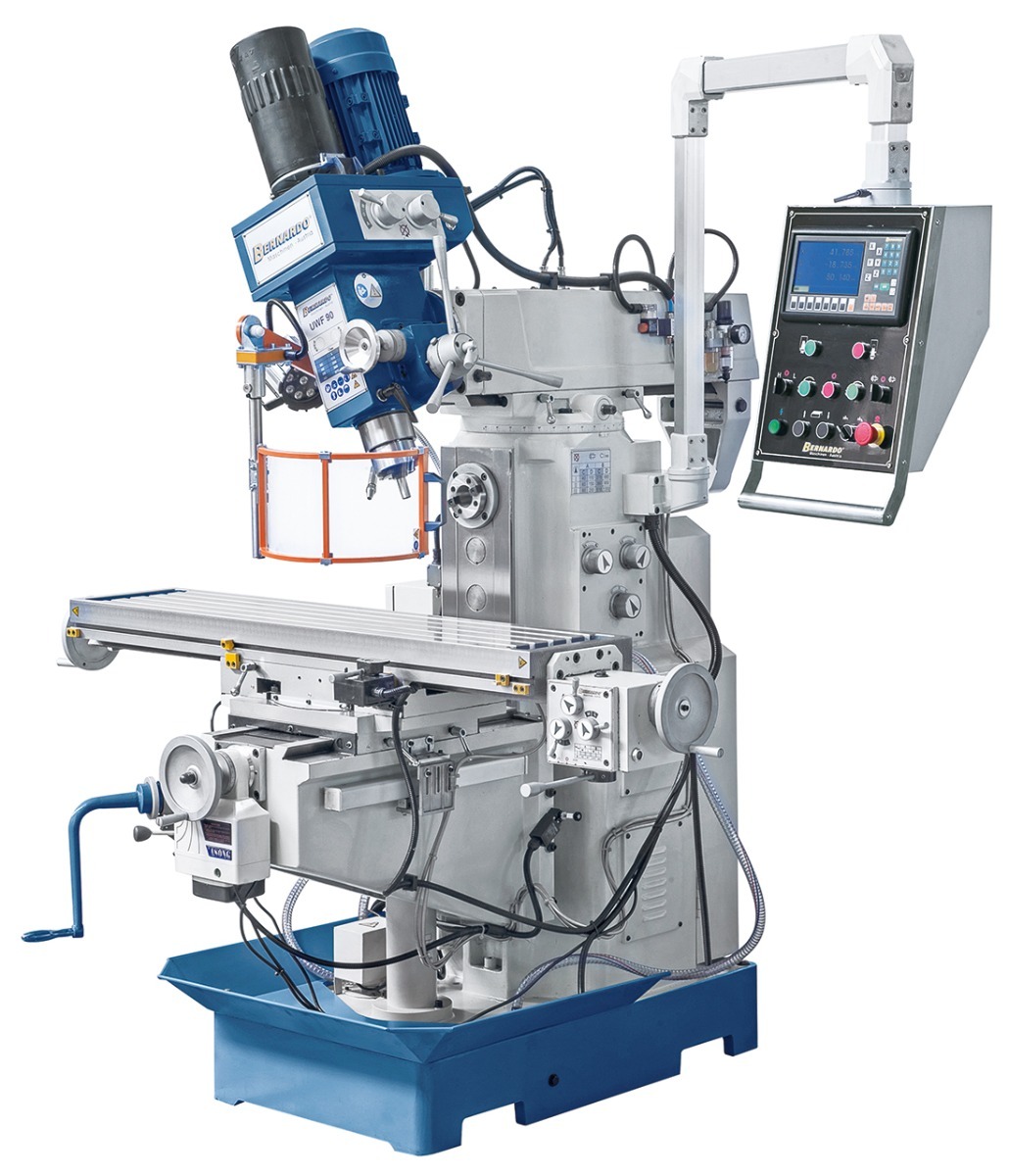

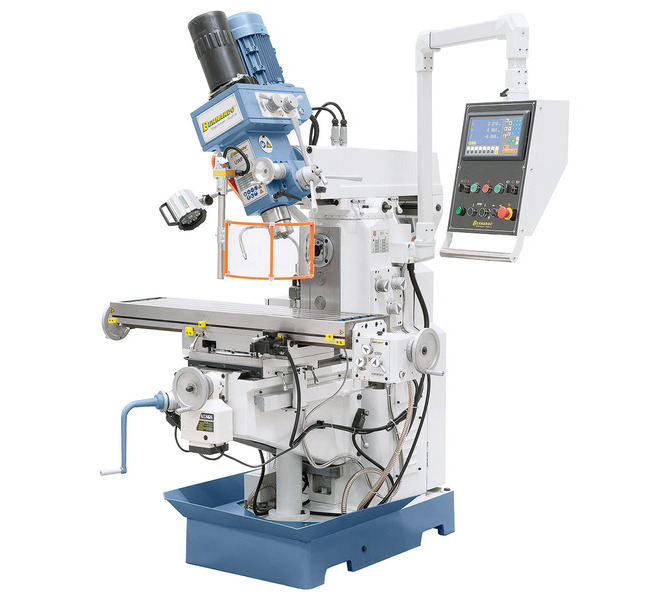

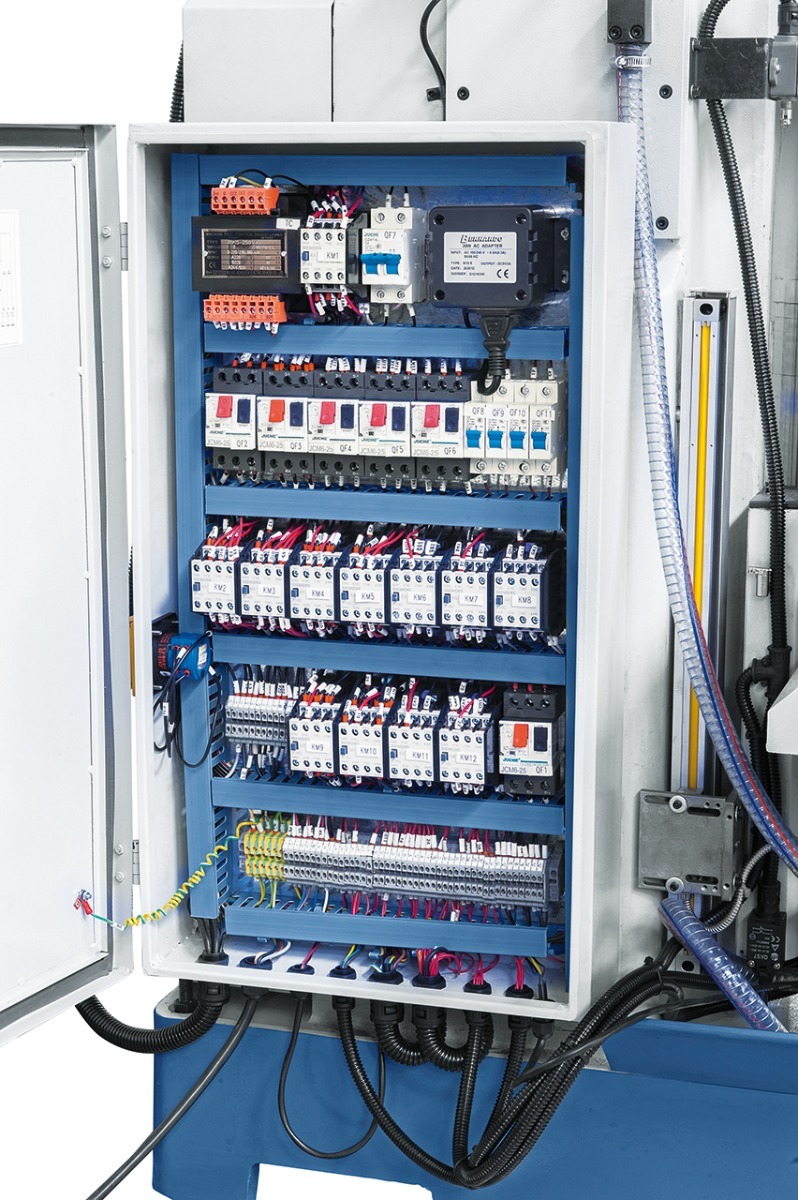

W pełni profesjonalna frezarka uniwersalna UWF 90 wyposażona jest w posuwy we wszystkich 3 osiach oraz cyfrowy wyświetlacz 3-osi(ES-12 H LCD). Posiada również 2 wrzeciona - pionowe i pozime - skrętną głowicę +- 90 stopni oraz pneumatyczny uchwyt narzędzi. Elektryka firmy Schneider electric. ISO 40.

Numer katalogowy:

W pełni profesjonalna frezarka uniwersalna UWF 90 wyposażona jest w posuwy we wszystkich 3 osiach oraz cyfrowy wyświetlacz 3-osi. Posiada również 2 wrzeciona - pionowe i pozime - skrętną głowicę +- 90 stopni oraz pneumatyczny uchwyt narzędzi. Elektryka firmy Schneider electric. ISO 40.

  • Optymalna maszyna dla każdego profesjonalisty
  • Dokładność pracy dzięki precyzyjnym łożyskom wałeczkowo-stożkowym

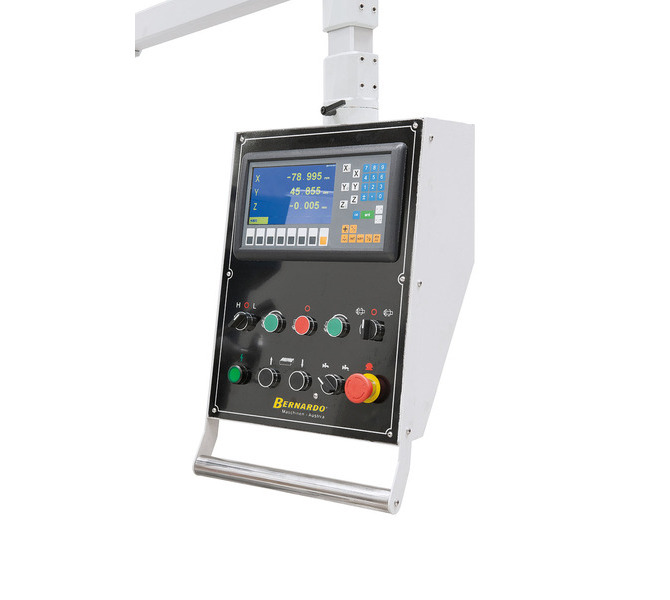

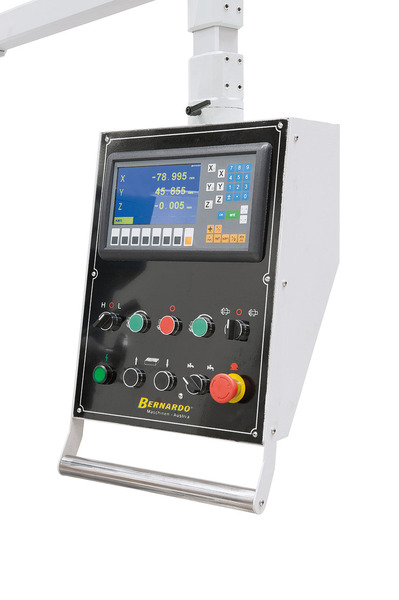

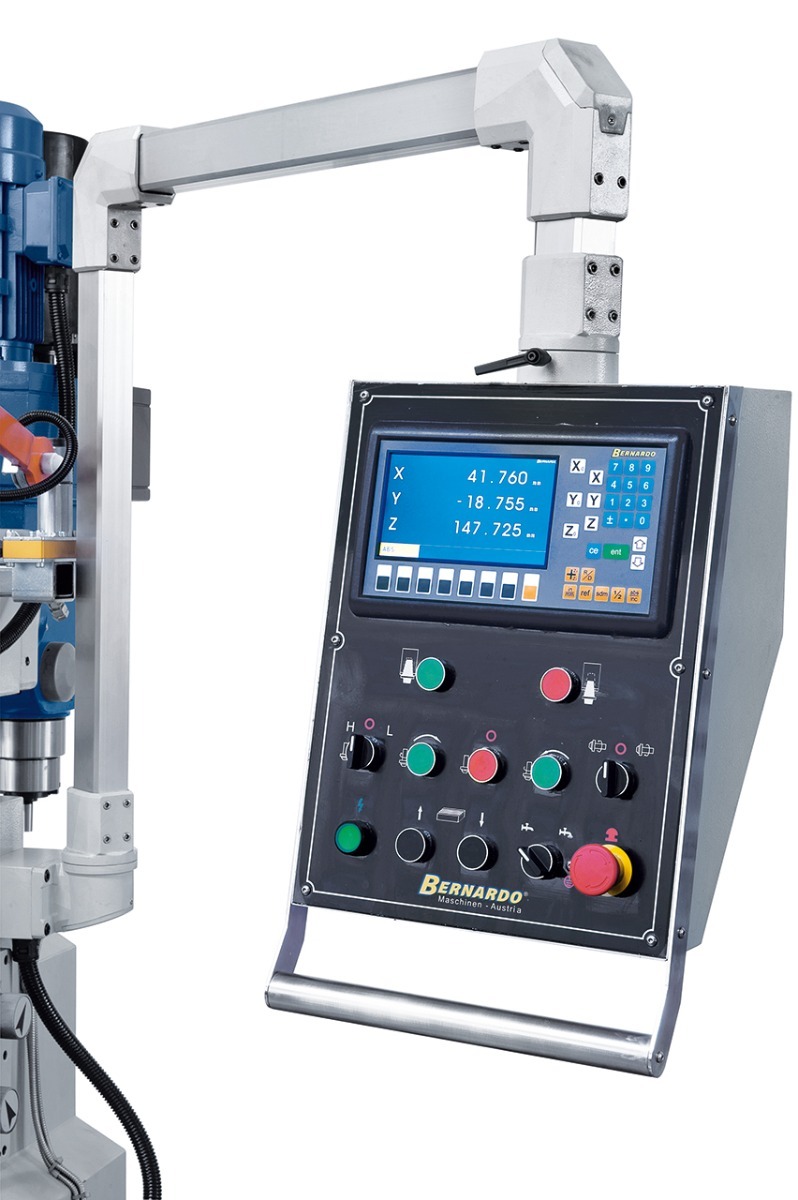

  • Cyfrowy wyświetlacz 3 osi w standardzie

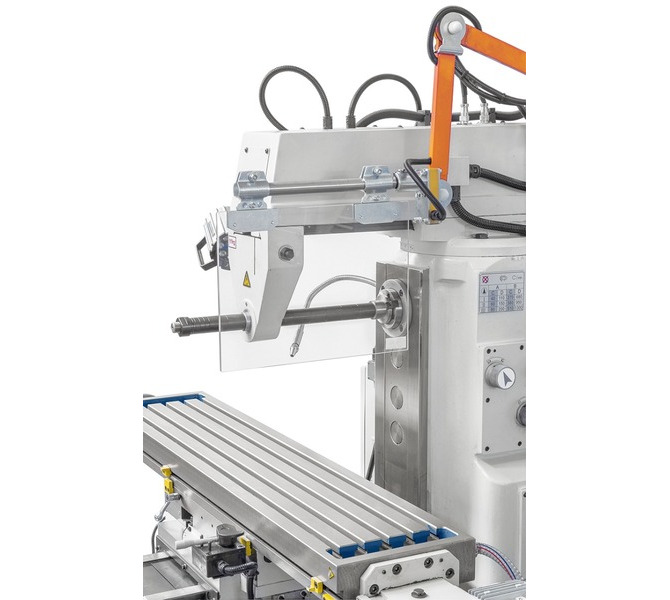

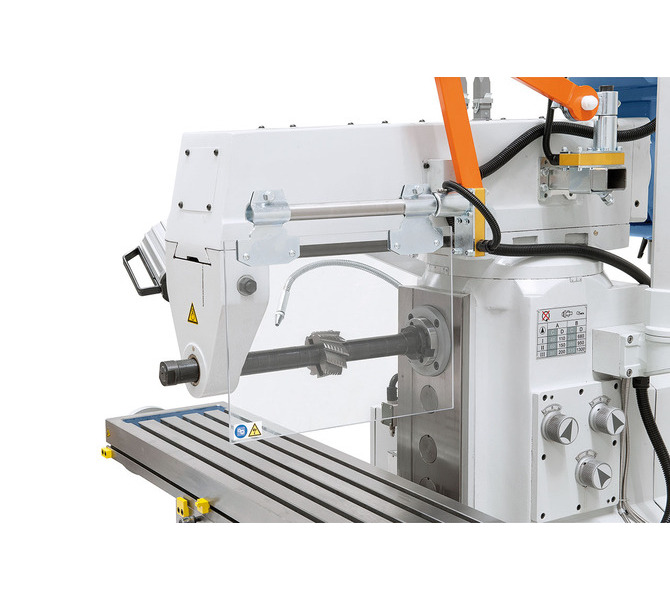

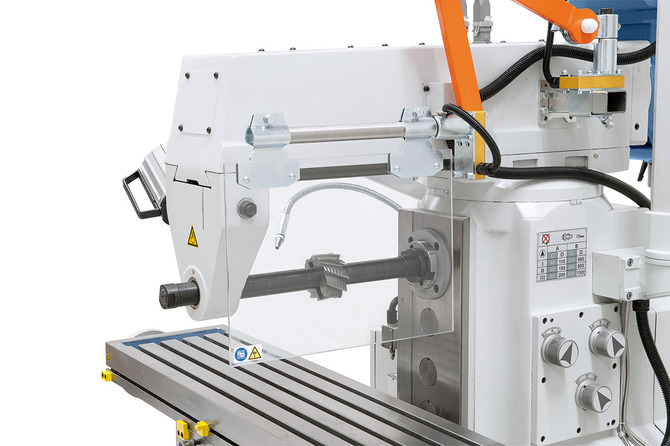

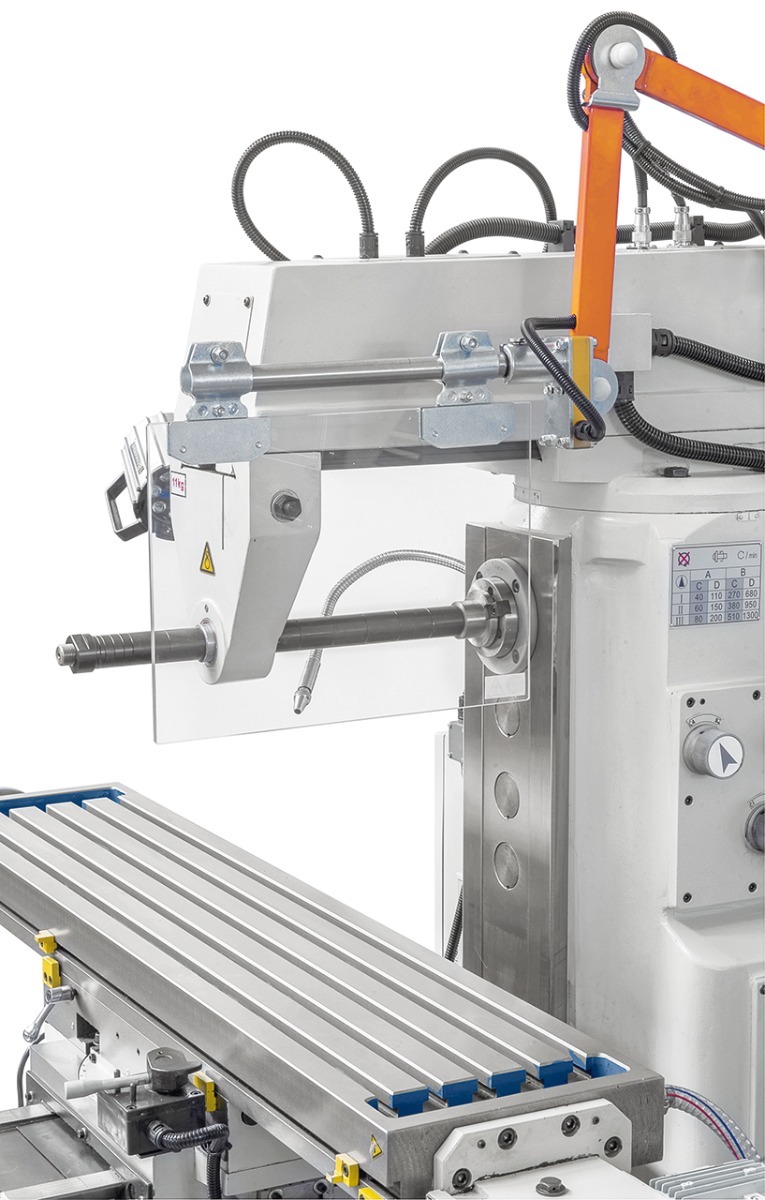

  • Do frezowania w pozycji poziomej seryjnie wyposażona w podtrzymkę i długi trzpień do frezowania.

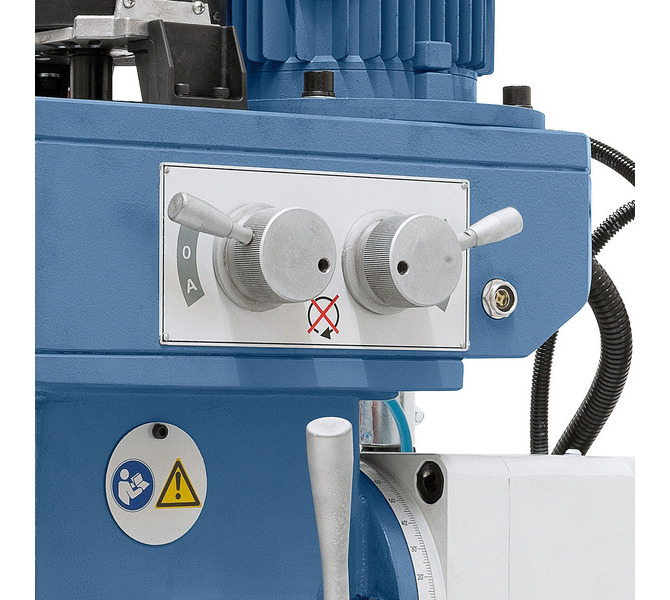

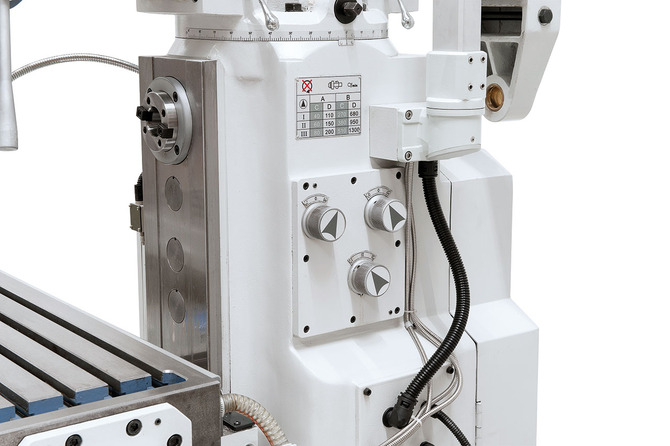

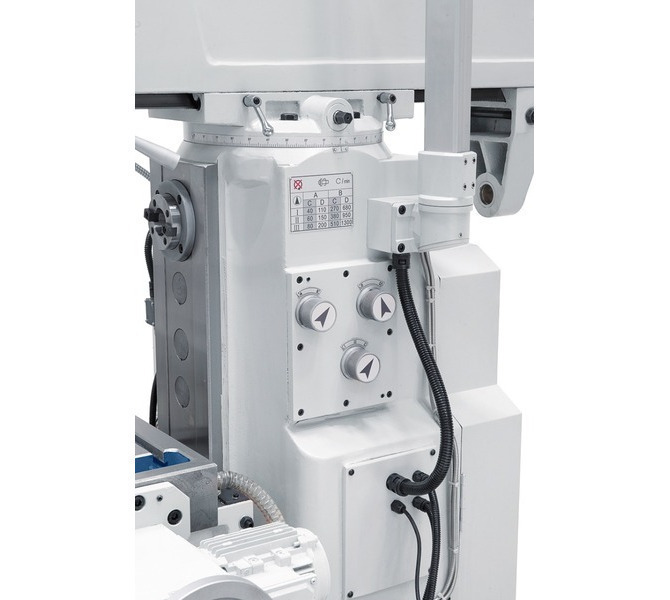

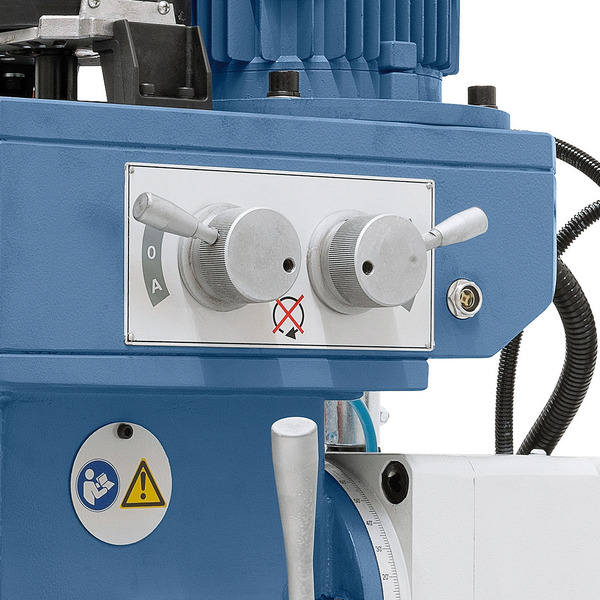

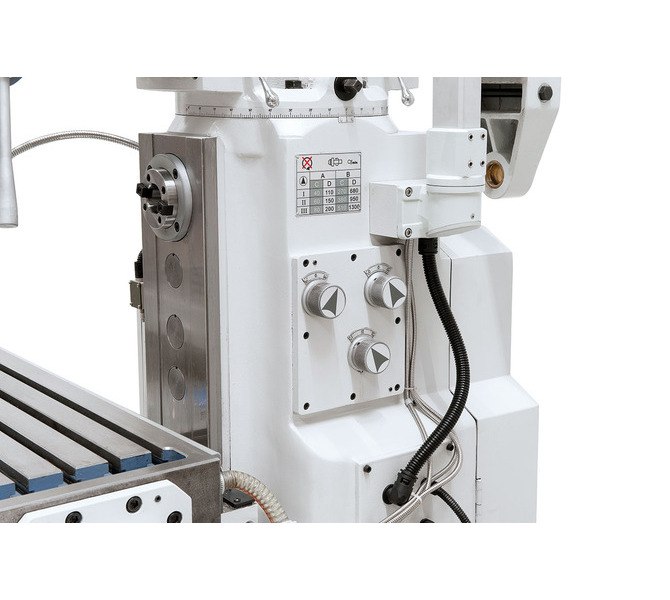

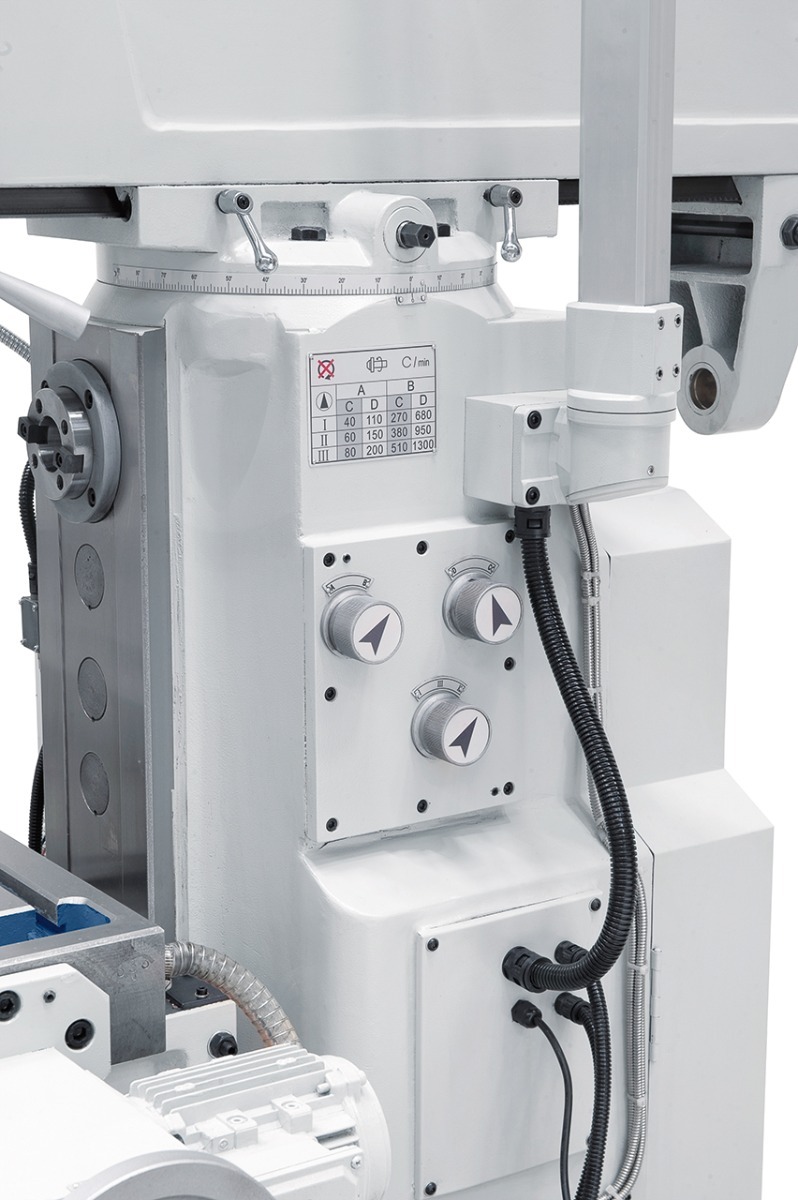

  • Seryjnie wyposażona w prosty w obsłudze układ przełączania przekładni dla trzpienia poziomego.
  • Idealne do gwintowania (bieg w prawo / w lewo)

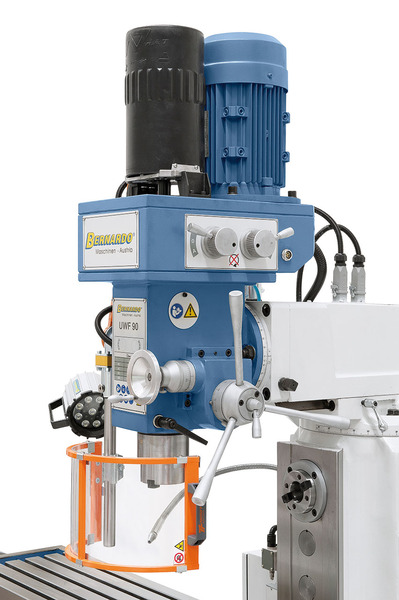

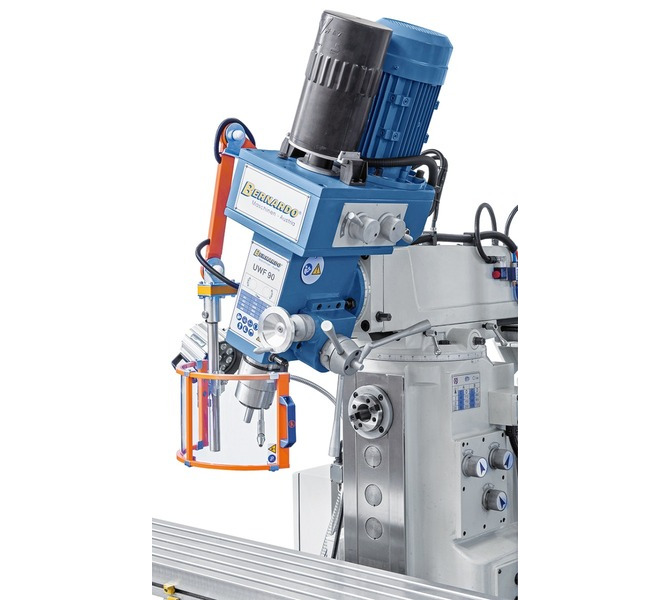

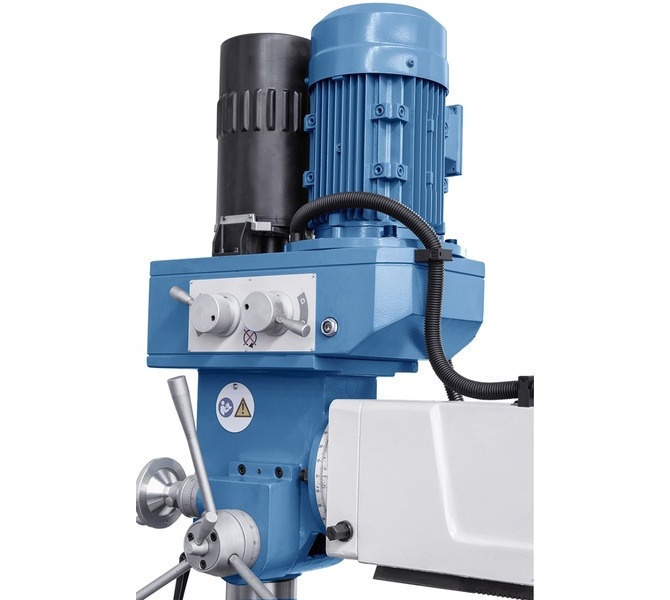

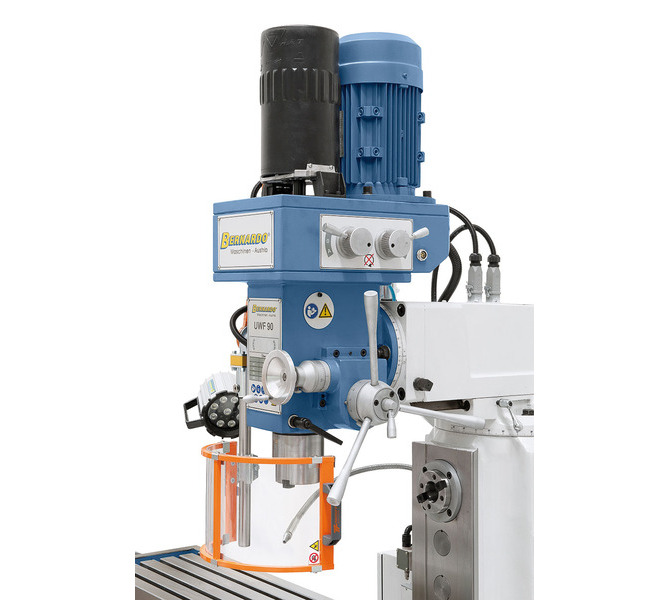

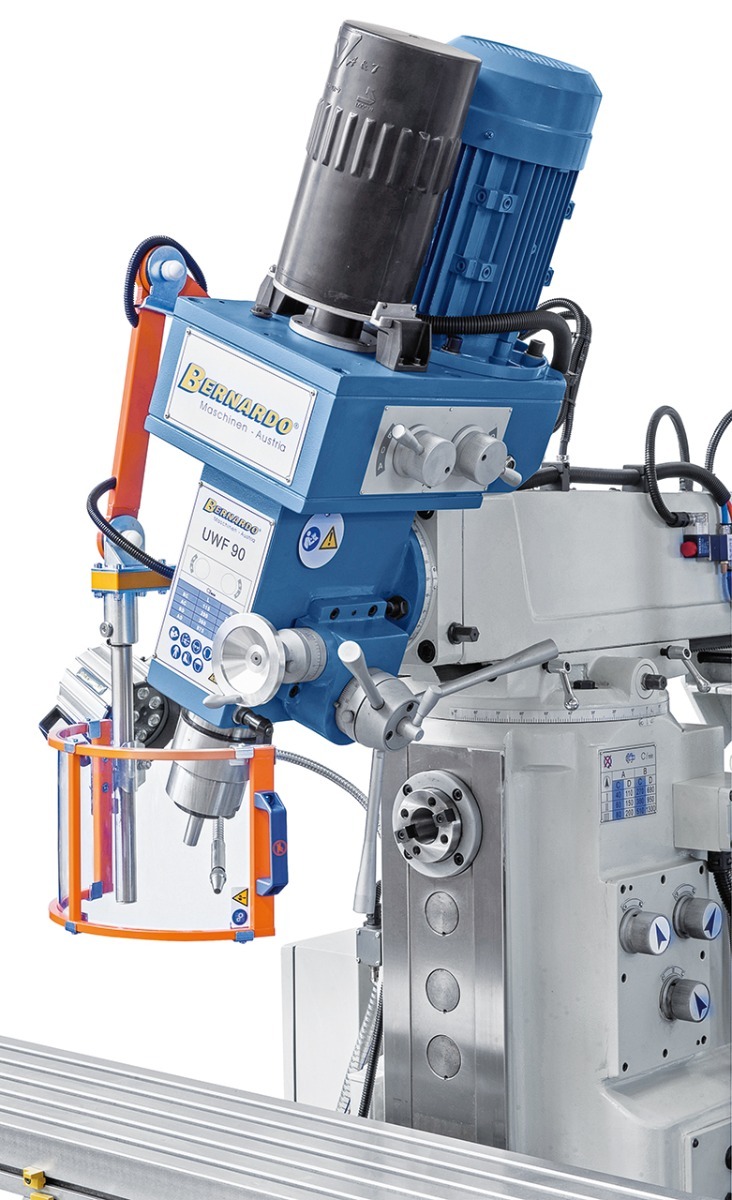

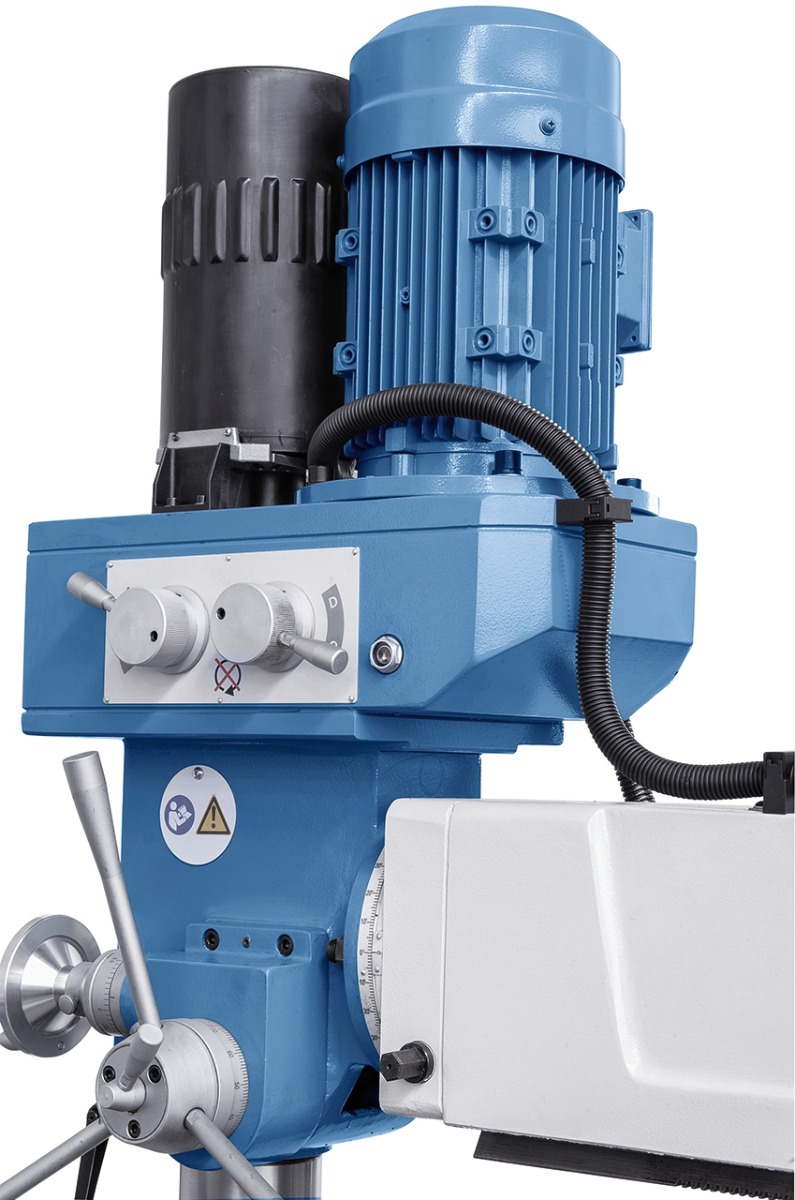

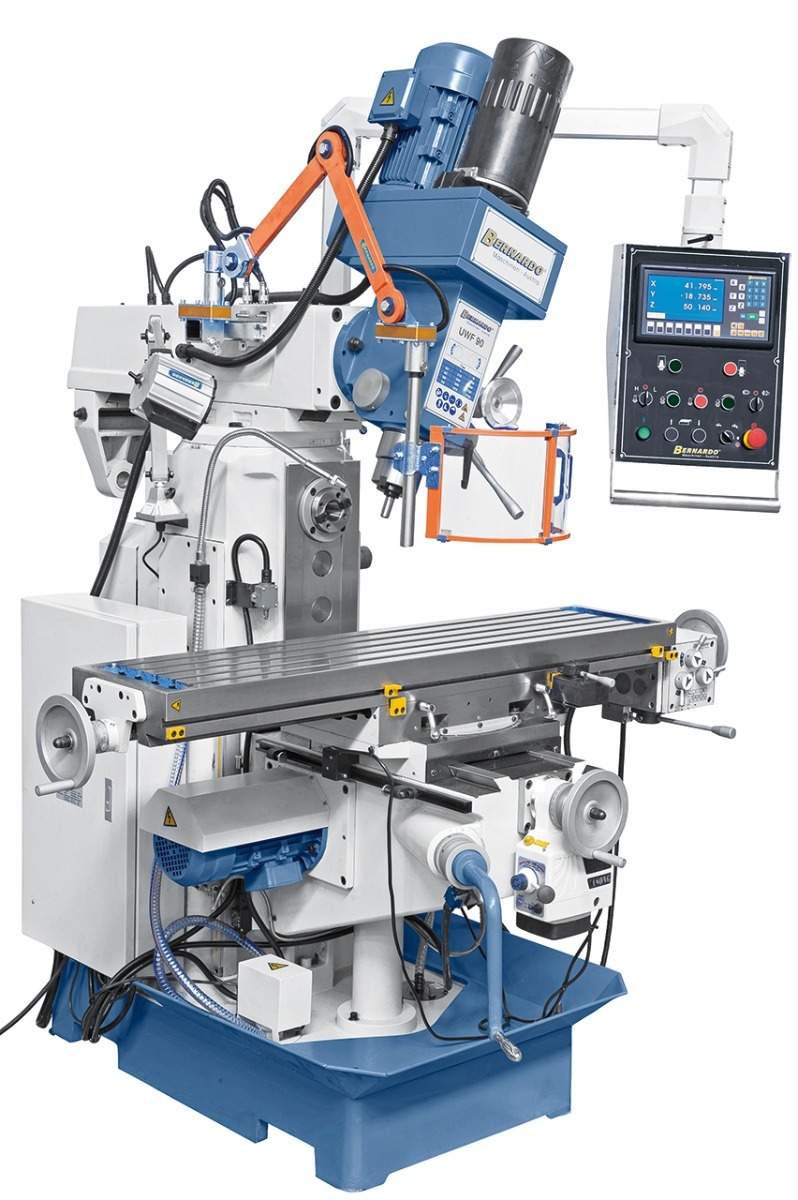

  • Obracana i odchylana głowica frezu,

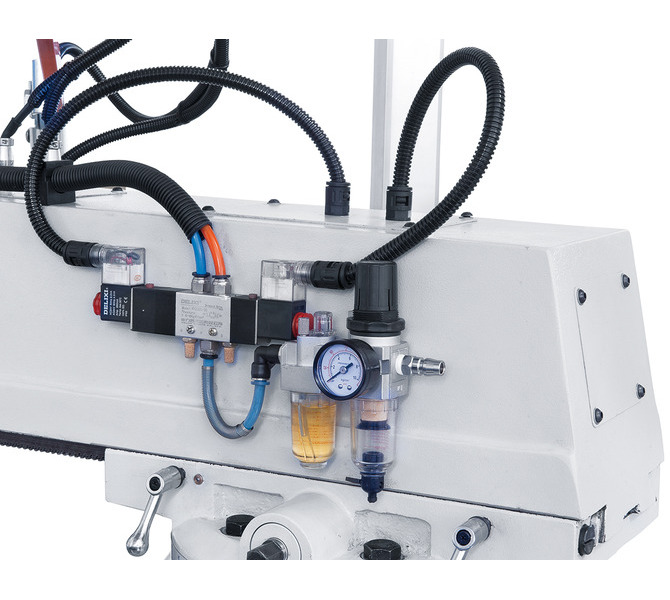

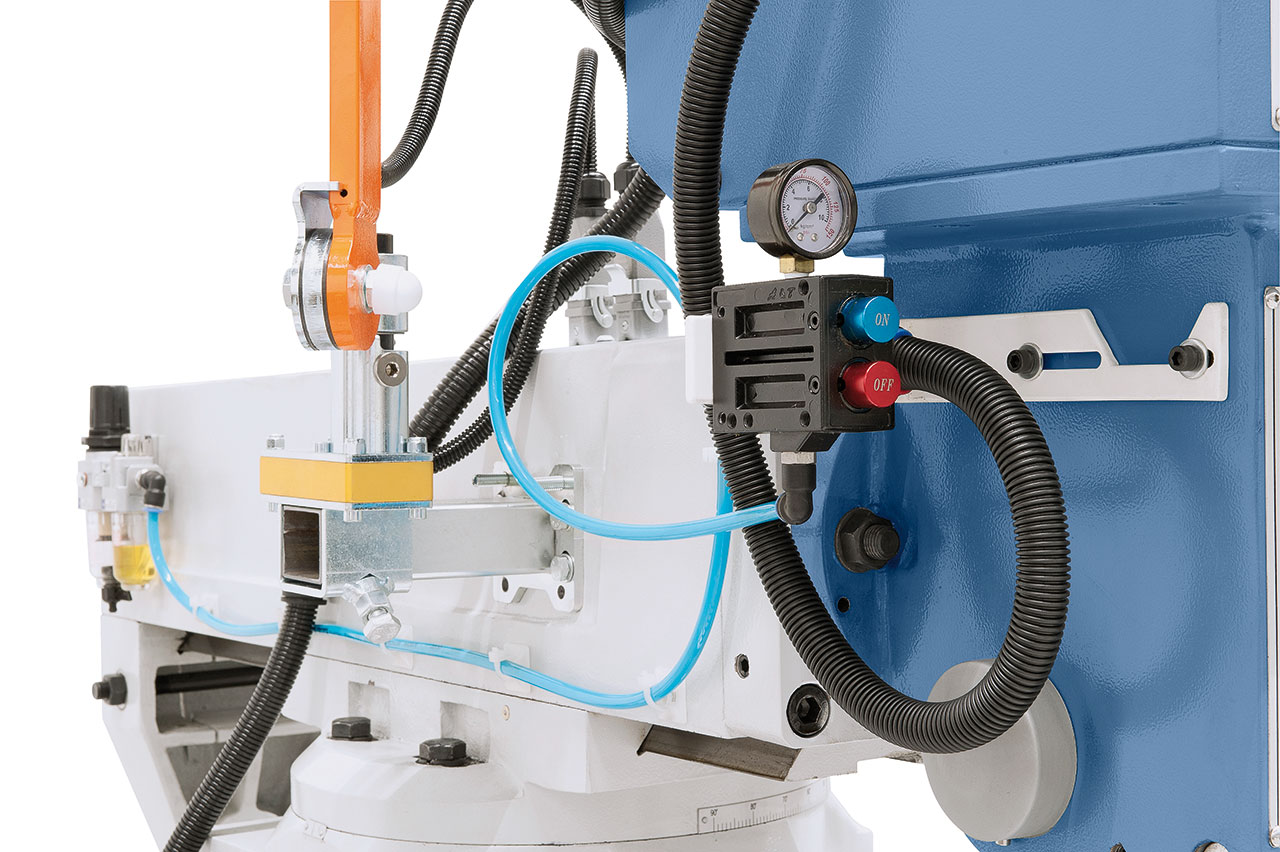

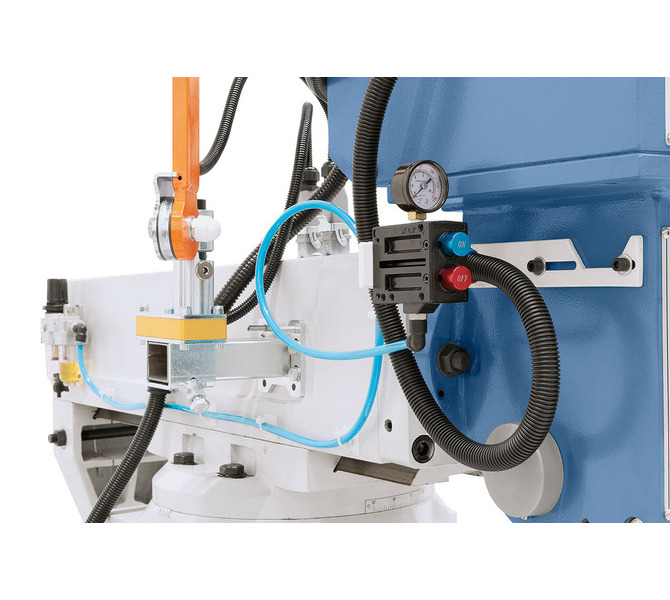

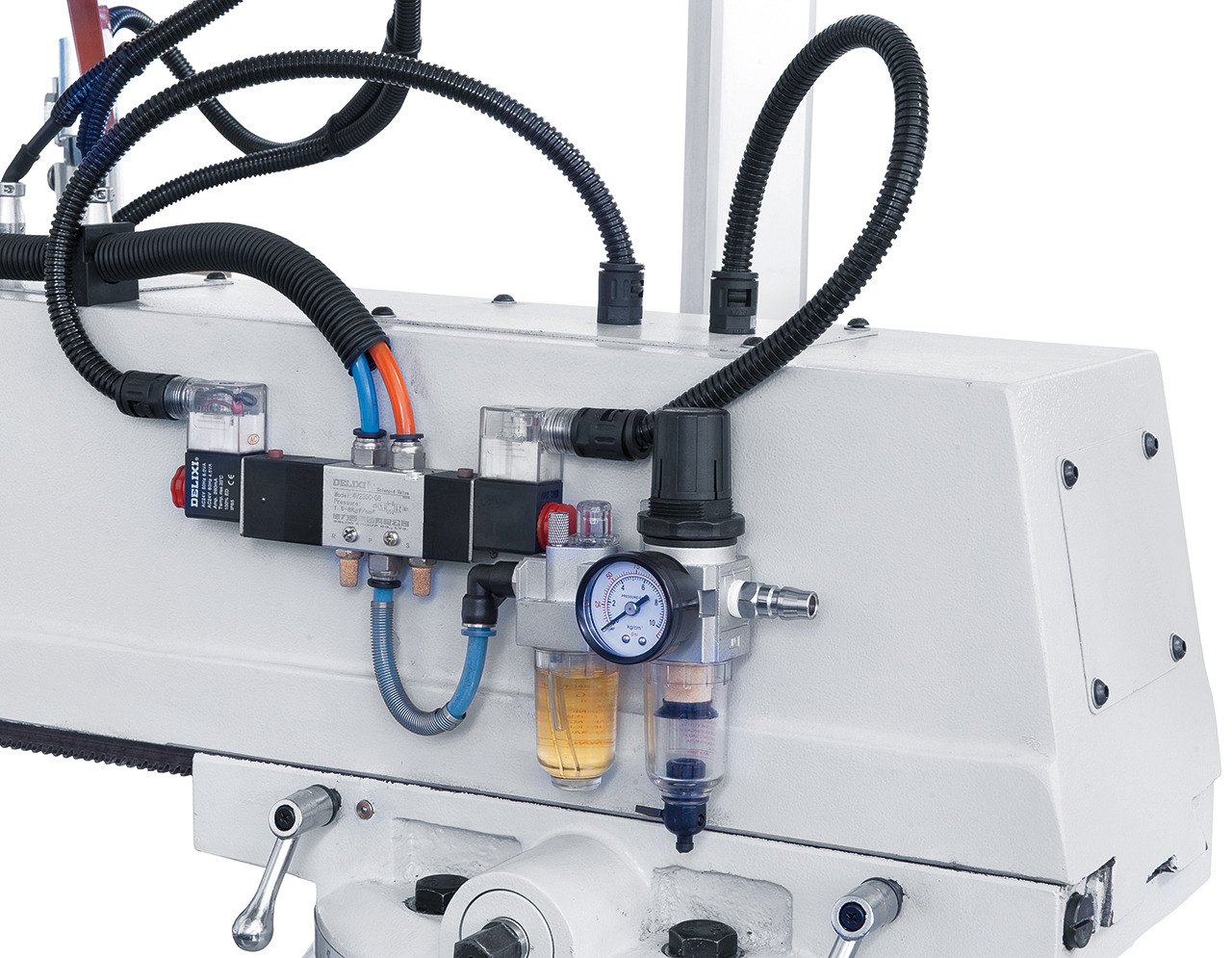

  • Pneumatyczne mocowanie narzędzi

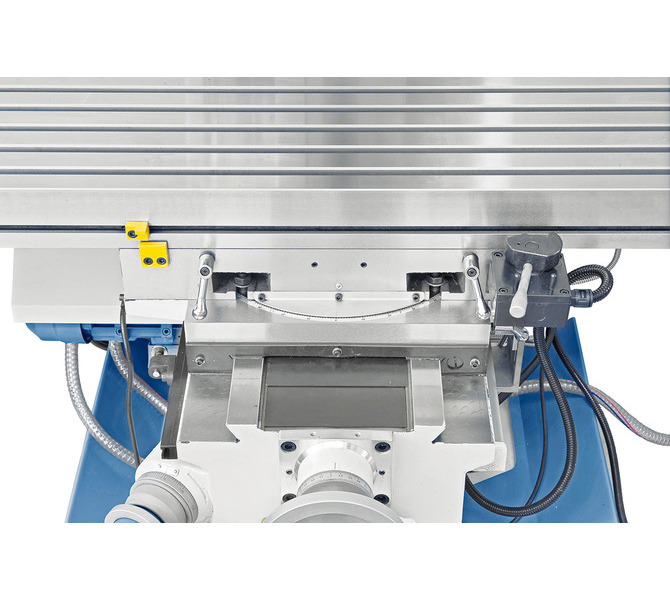

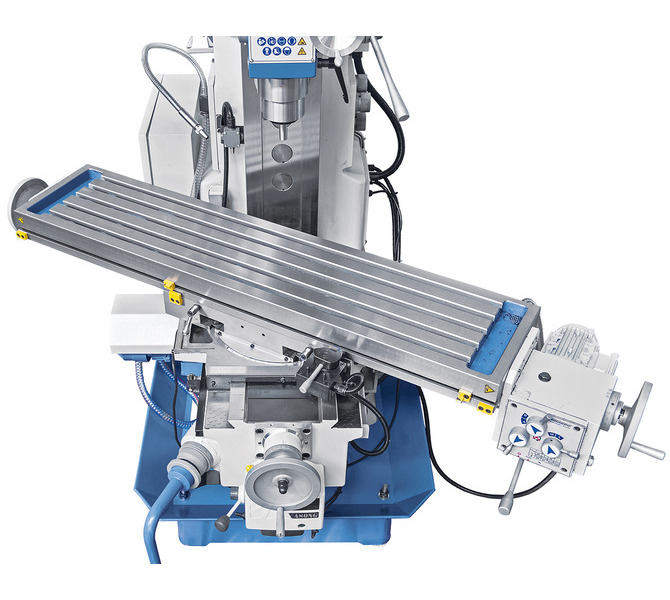

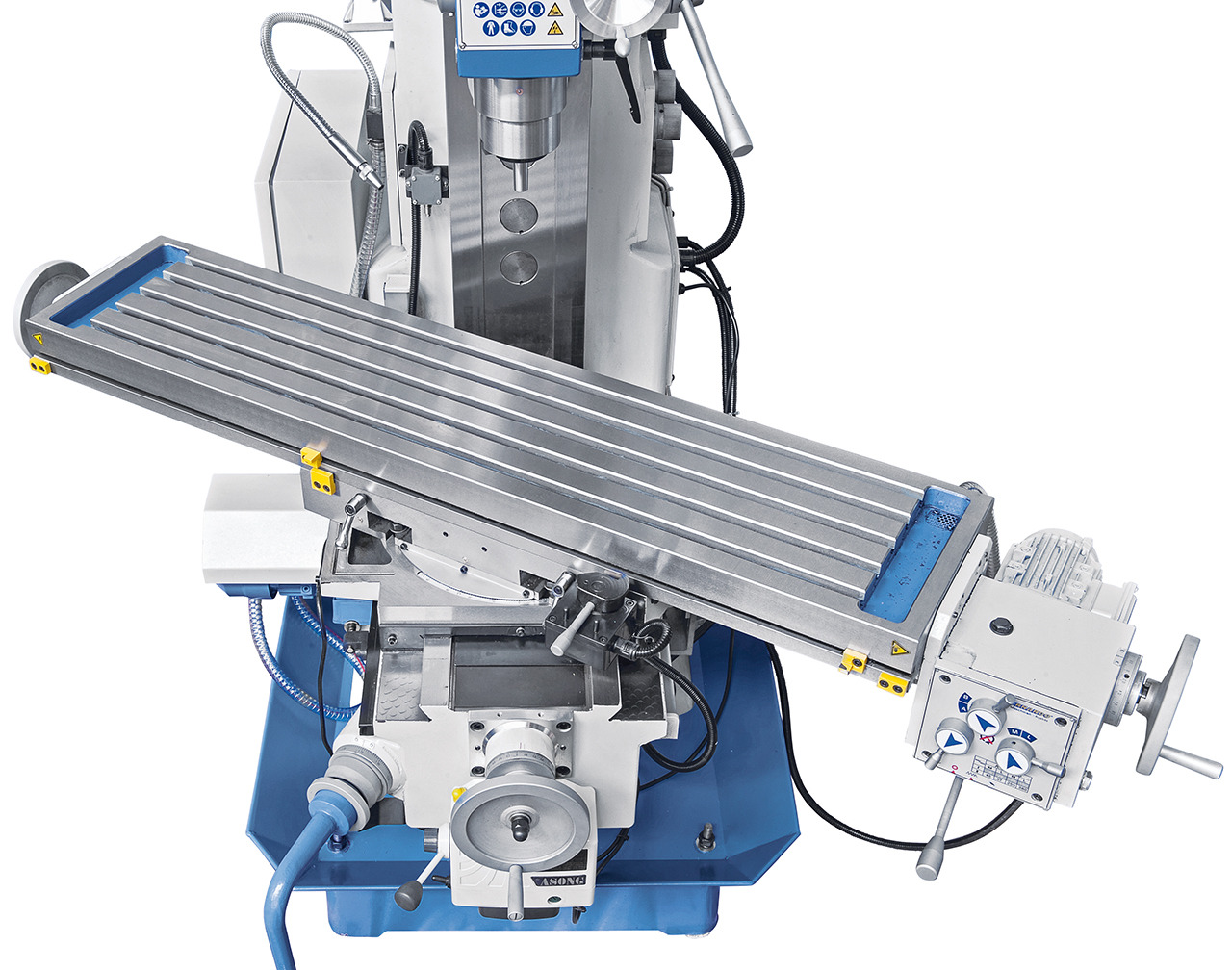

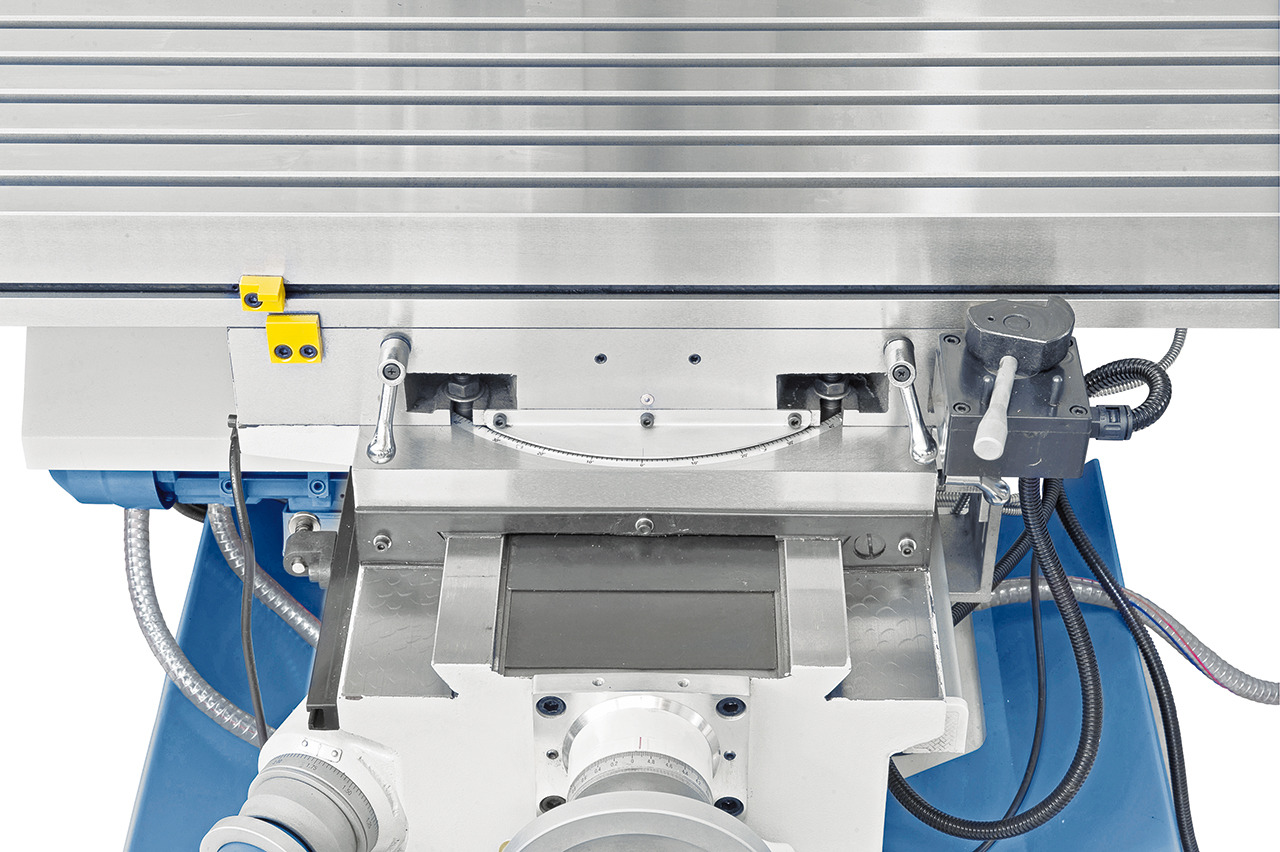

  • Duży stół krzyżowy z rowkami T, z precyzyjnie obrobioną powierzchnią

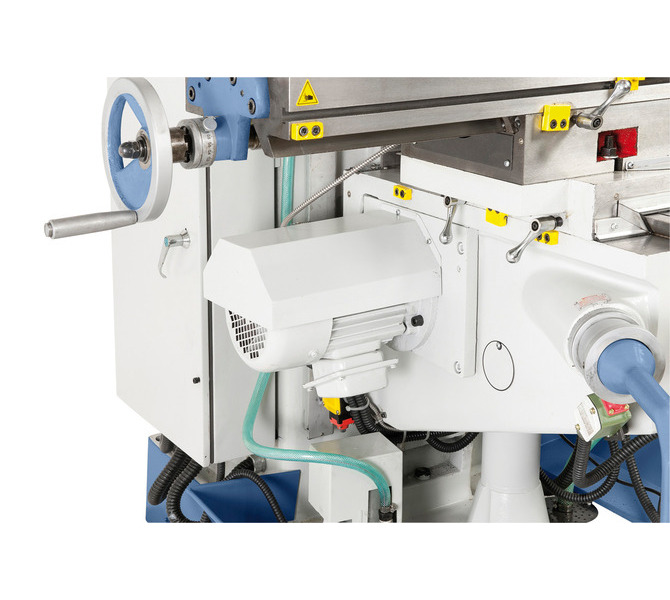

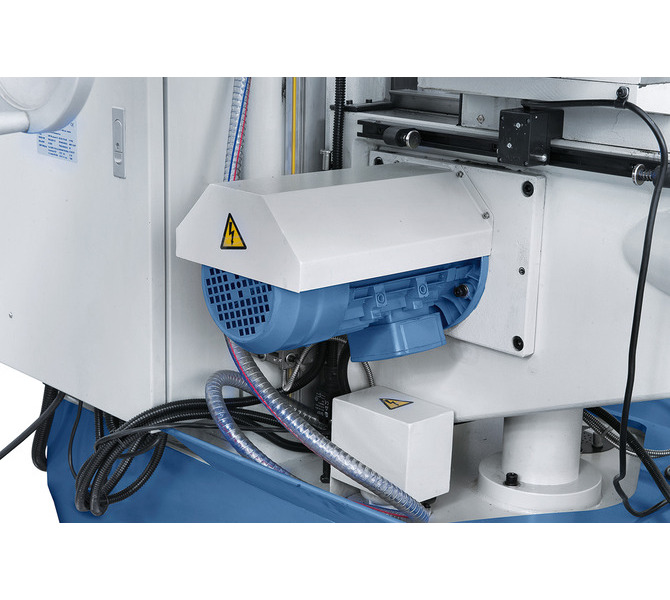

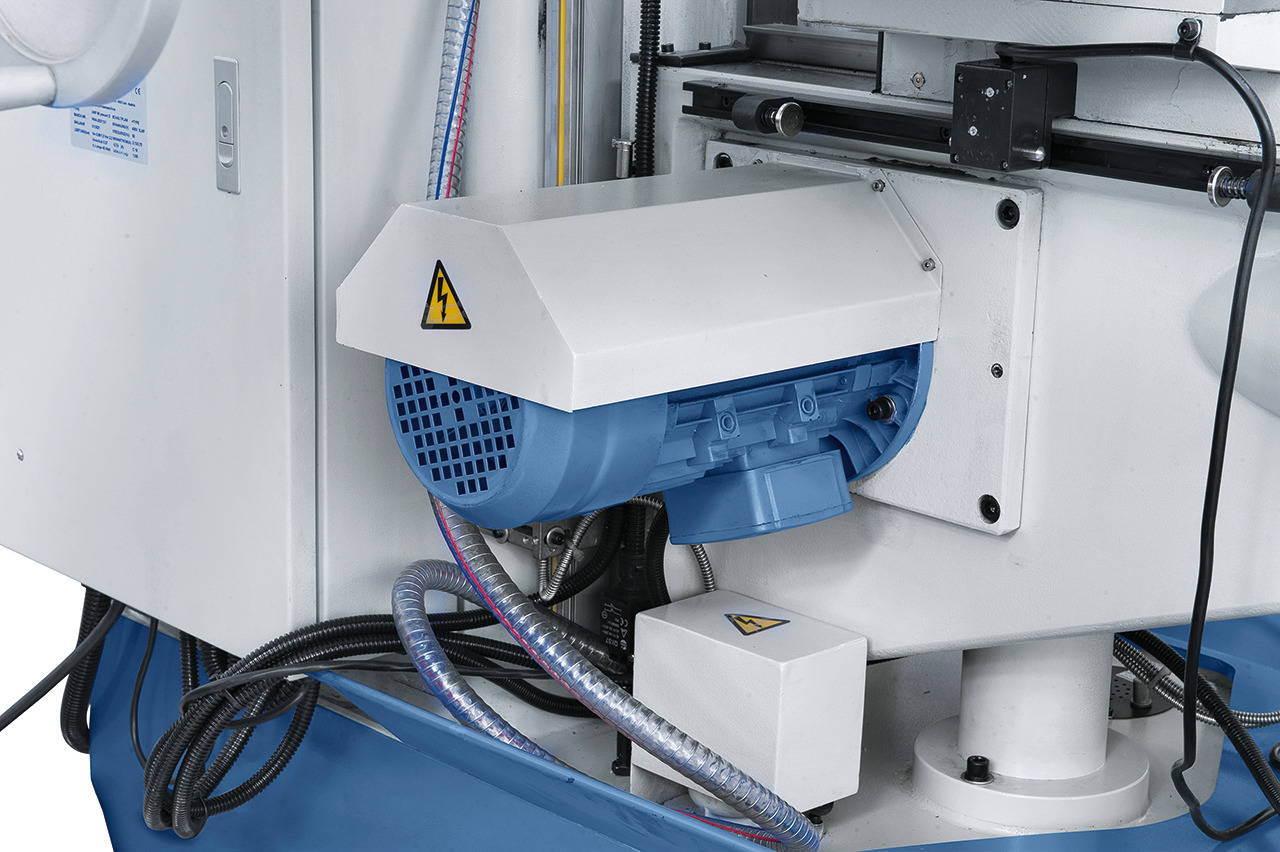

  • Silnik stołu w osi „z” (pion) dostępny w zakresie dostawy
  • Prowadnica głowicy przekładni w kształcie jaskółczego ogona
  • Duży zakres obrotów i posuwu

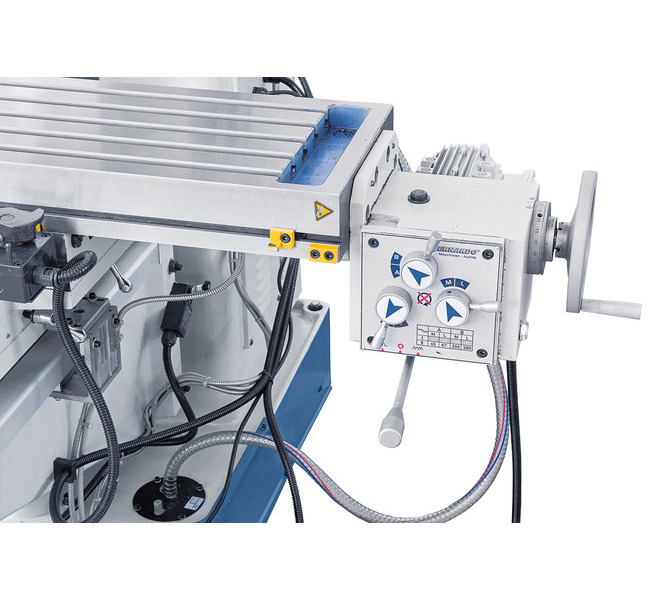

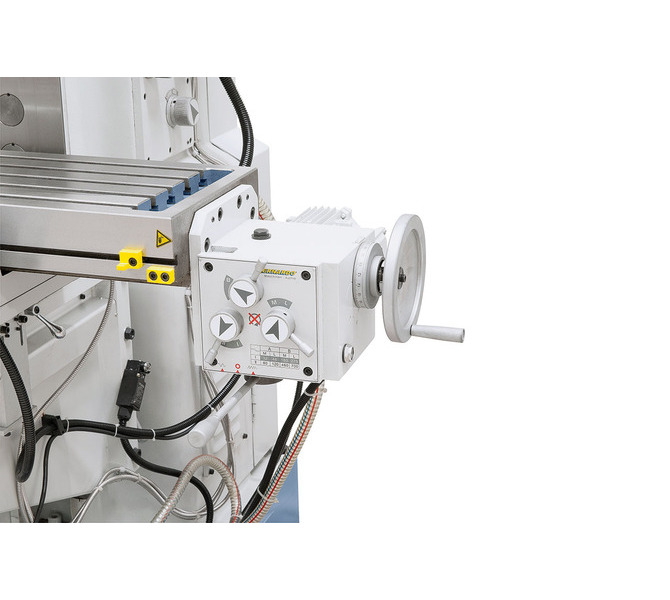

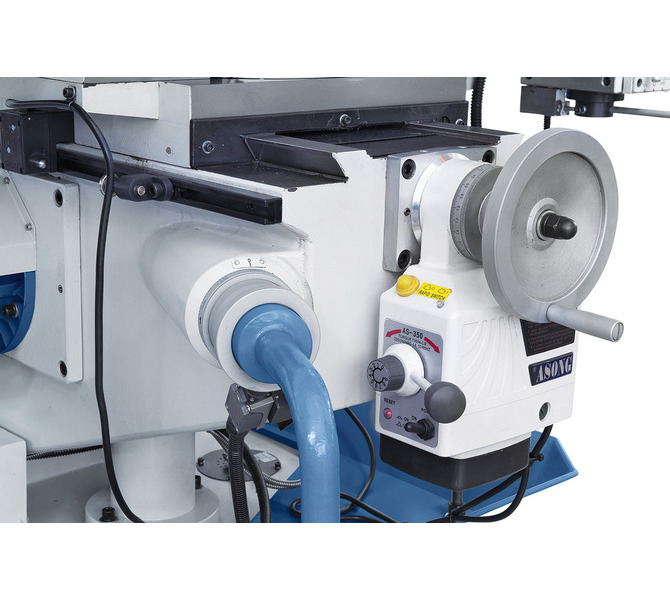

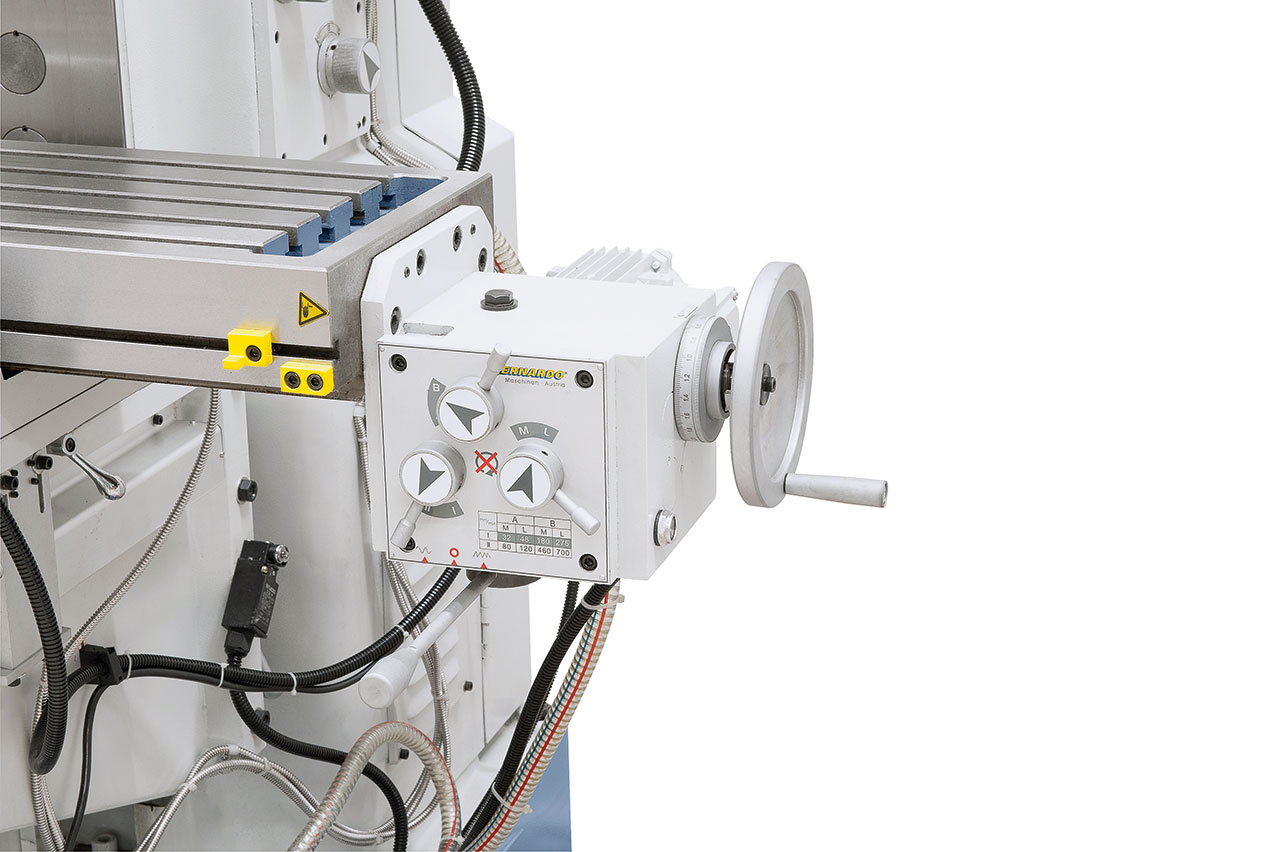

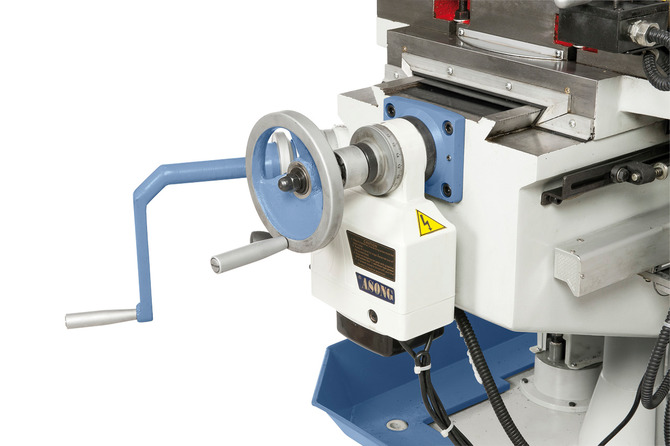

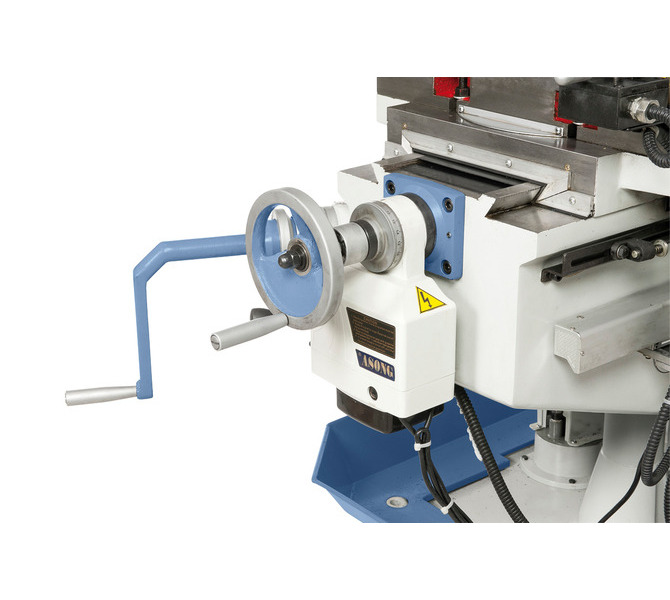

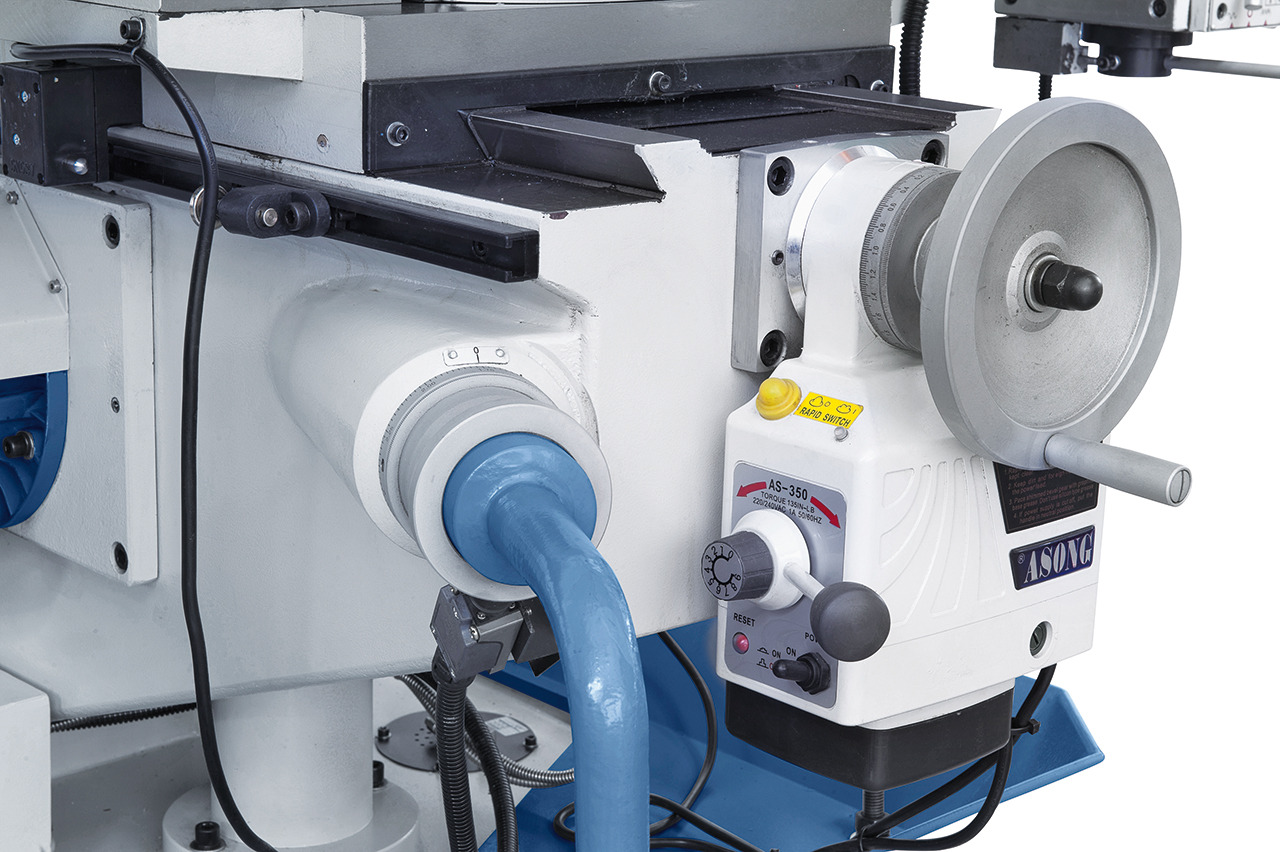

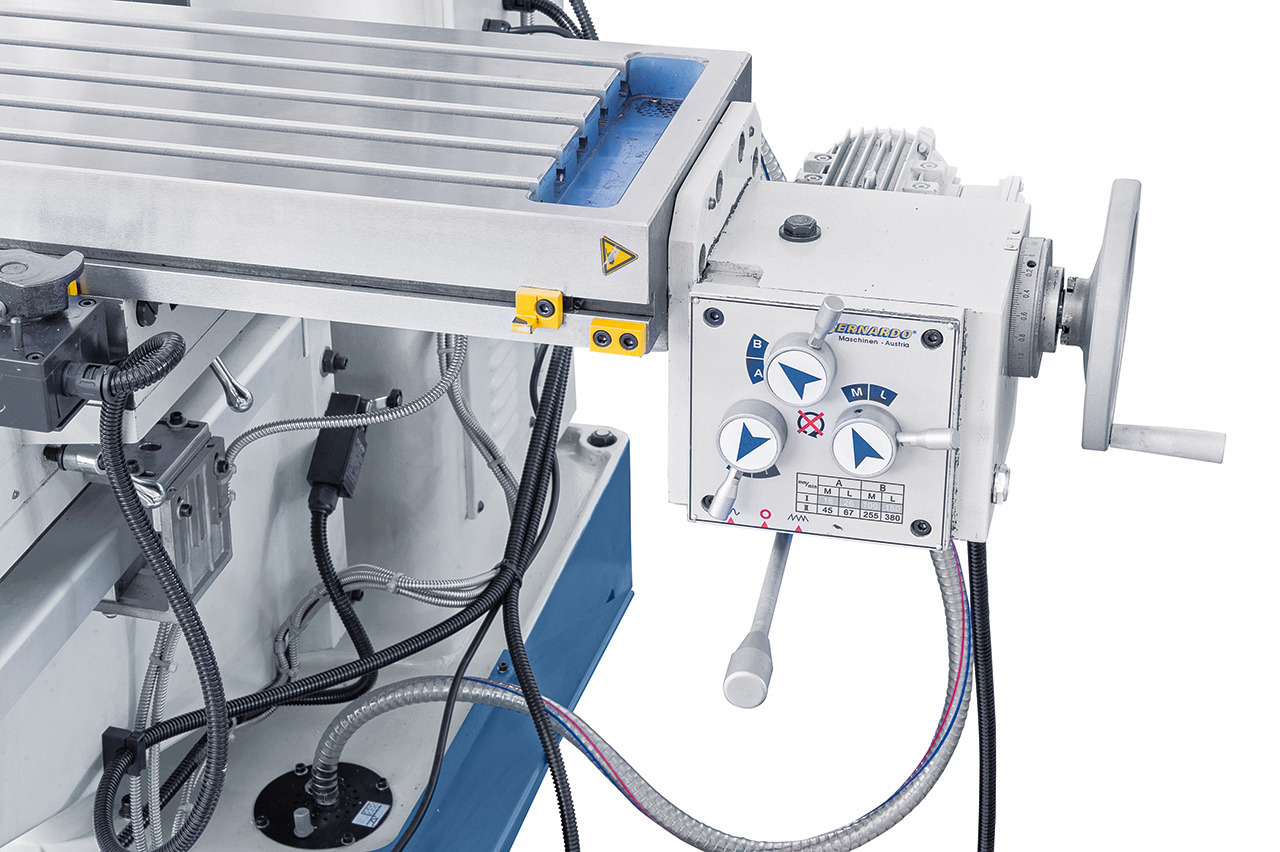

  • Seryjnie wyposażone w posuw stołu osi x, y i z
  • Podstawa urządzenia z ciężkiego odlewu żeliwnego zapewnia pracę bez wibracji



Specyfikacja techniczna

Wielkość stołu - szerokość1120 mm
Wielkość stołu - głębokość280 mm
Stożek uchwytu wrzecionaISO 40
Prędkość obrotowa wrzeciona min.115 obr./min.
Prędkość obrotowa wrzeciona max.1750 obr./min.
Prędkość obrotowa wrzeciona poziomego min.40 obr./min.
Prędkość obrotowa wrzeciona poziomego max.1300 obr./min.
Zmiana obrotów - ilosć biegów / bezstop.pionowe - 8, poziome - 12
Skok pinoli125 mm
Droga przesuwu w osi X610 * mm
Droga przesuwu w osi Y240 mm
Droga przesuwu w osi Z300 mm
Odstęp wrzeciono / stół35 - 350 mm
Odstęp wrzeciono / kolumna min.170 mm
Odstęp wrzeciono / kolumna maks.750 mm
Obrót stołu-45° - +45°
Wychylanie wrzeciennika-90° - +90°
Automatyczny posuwu w osi X(8) 32 - 700 mm/min.
Szybki bieg osi X, Y, Zz - 660 mm/min.
Rowki T-owe (ilość, rozmiar, rozstaw)14 mm
Moc silnika1.5 kW
Moc silnika S1 100%0.85 kW
Moc silnika drugiego wrzeciona2.2 kW
Wymiary - szerokość1750 mm
Wymiary - głębokość1500 mm
Wymiary - wysokość2200 mm
Waga ok.1350 kg
TYPOWE DLA TEGO MODELU
Automatyczny posuw wrzecionaNIE
Bezstopniowa reg. obrotówNIE
Automatyczny posuw w osi XTAK
Automatyczny posuw w osi YTAK
Automatyczny posuw w osi ZTAK

Zakres dostawy

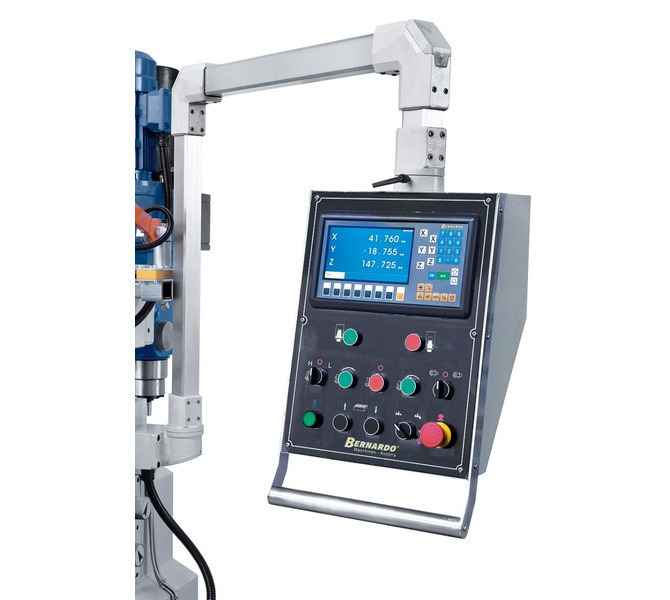

  • Cyfrowy wyświetlacz 3-osi (ES-12 H LCD)
  • Trzpień M 16
  • Oświetlenie LED
  • Układ płynu chłodzącego
  • Automatyczny posuw stołu w osi x i y
  • Silnik pozycjonowania w osi "z"
  • Adapter ISO40/B18 , ISO 40/MK3 , MK3/MK2
  • Długi trzpień do frezowania 27 mm
  • Poziome podtrzymka
  • Narzędzia do obsługi
  • Pneumatyczny chwyt narzędzi
  • Wymagane prawem osłony bezpieczeństwa
  • Pełna dokumentacja DTR w j. polskim
  • Certyfikat CE
  • 24 miesięczna gwarancja dla wszystkich bez dopłat
