Nr kat.: 02-1280XL

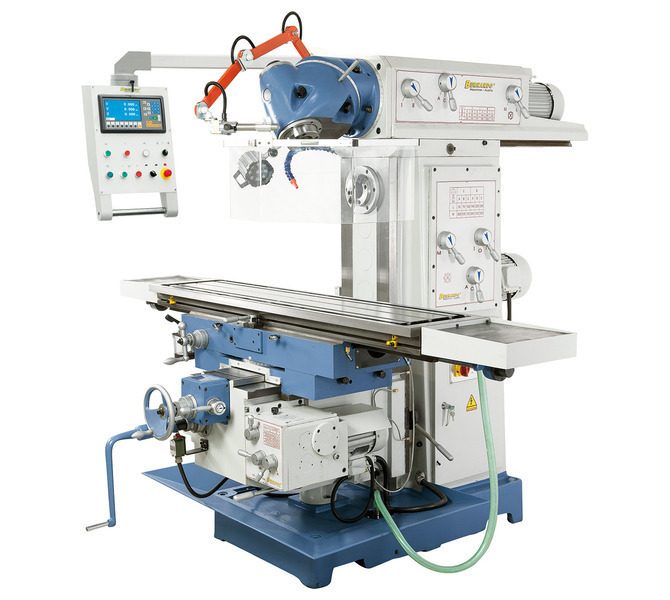

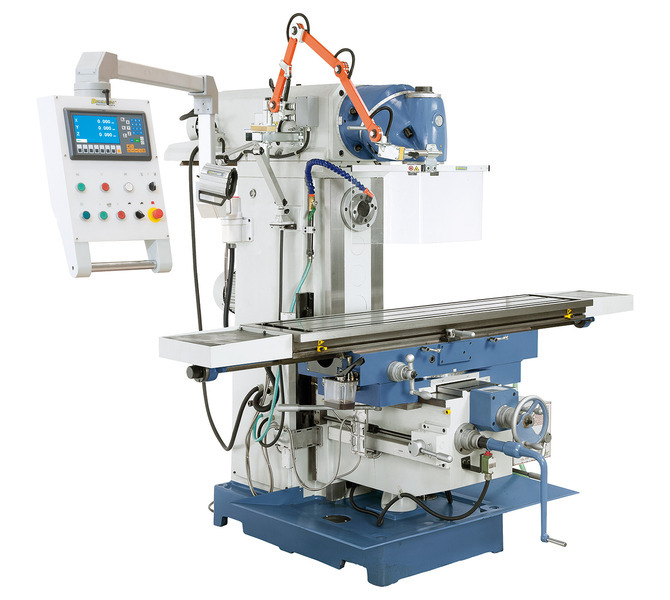

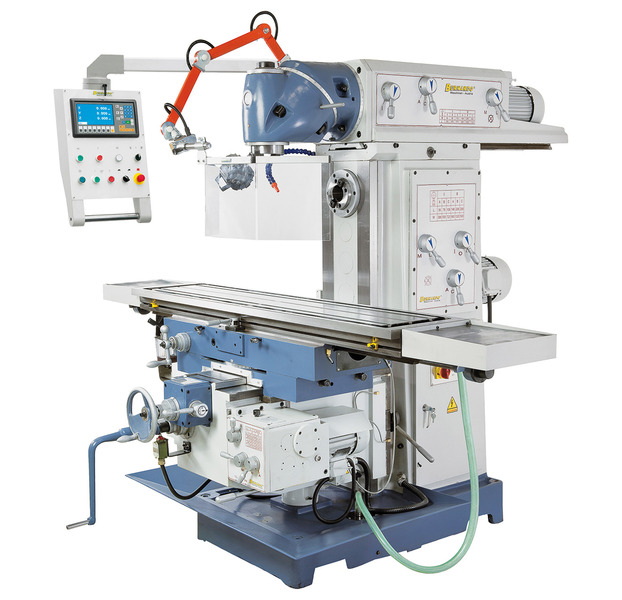

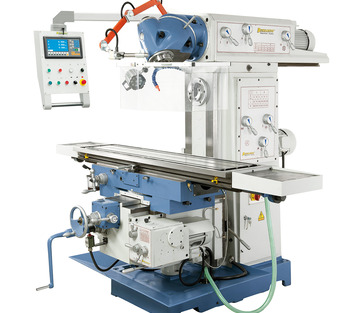

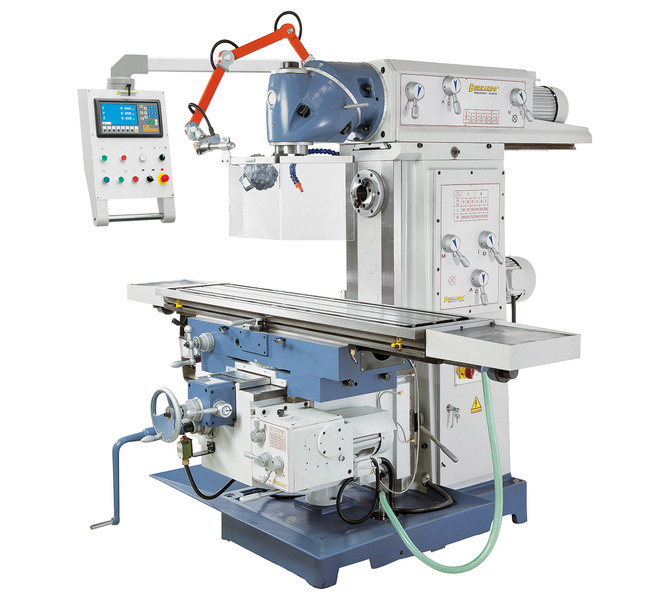

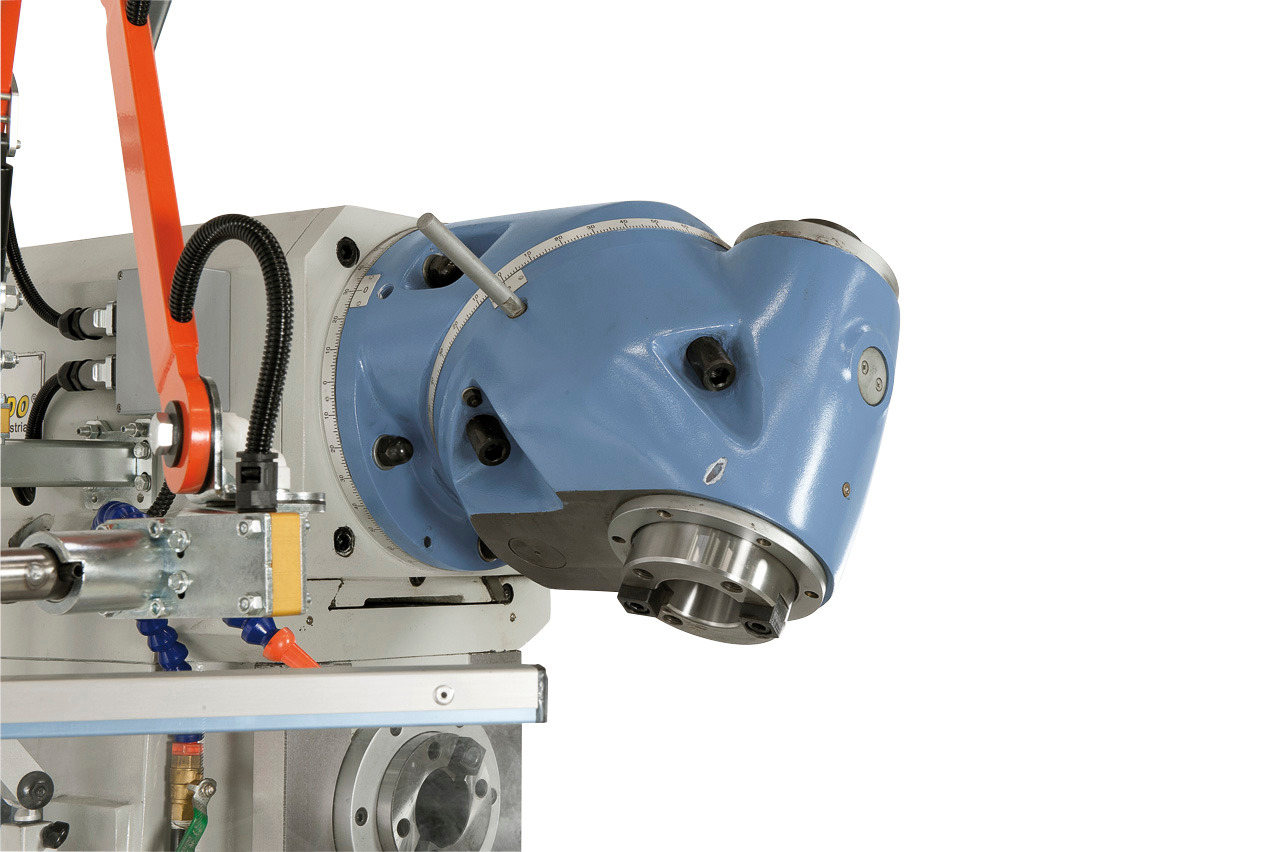

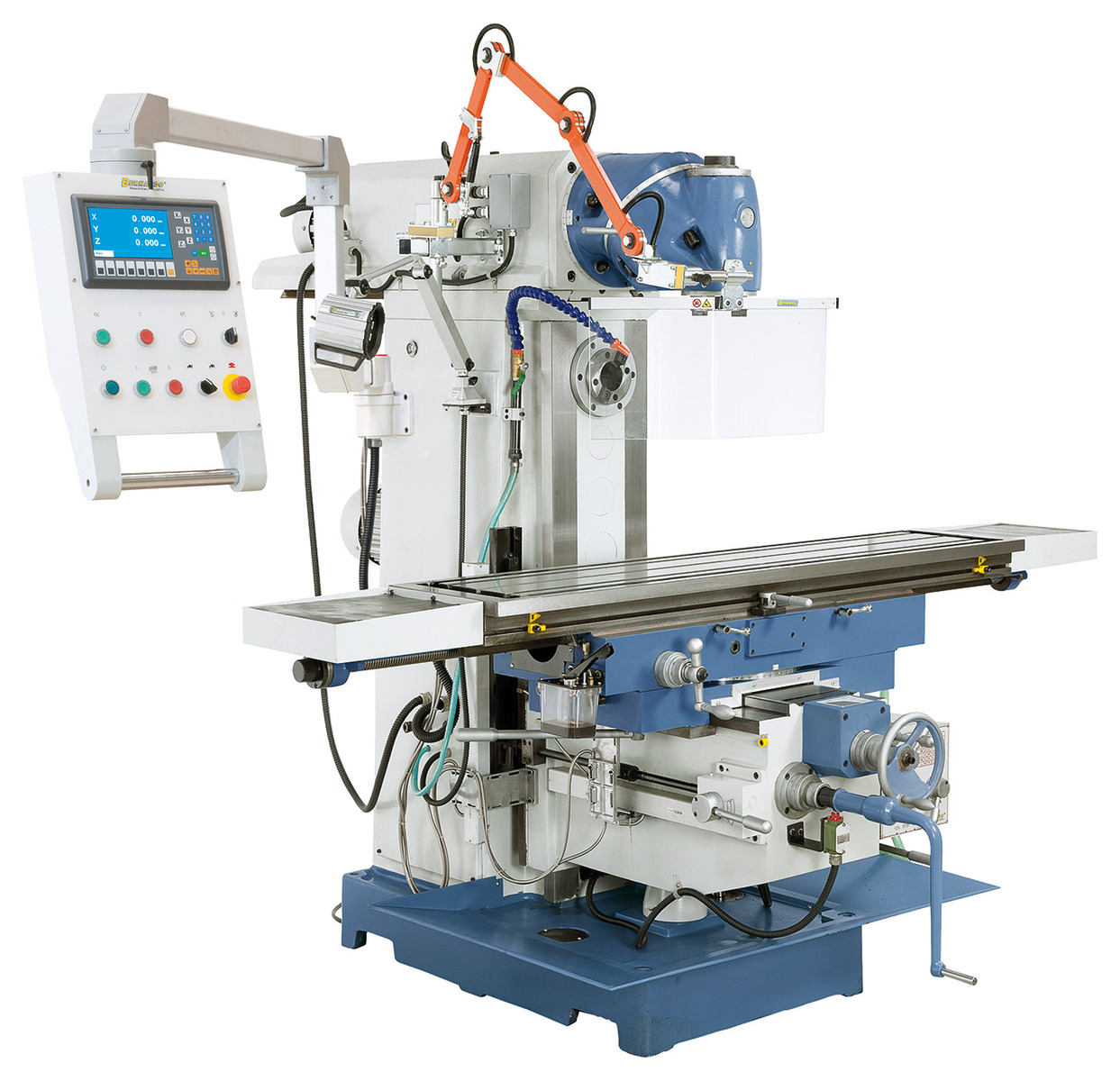

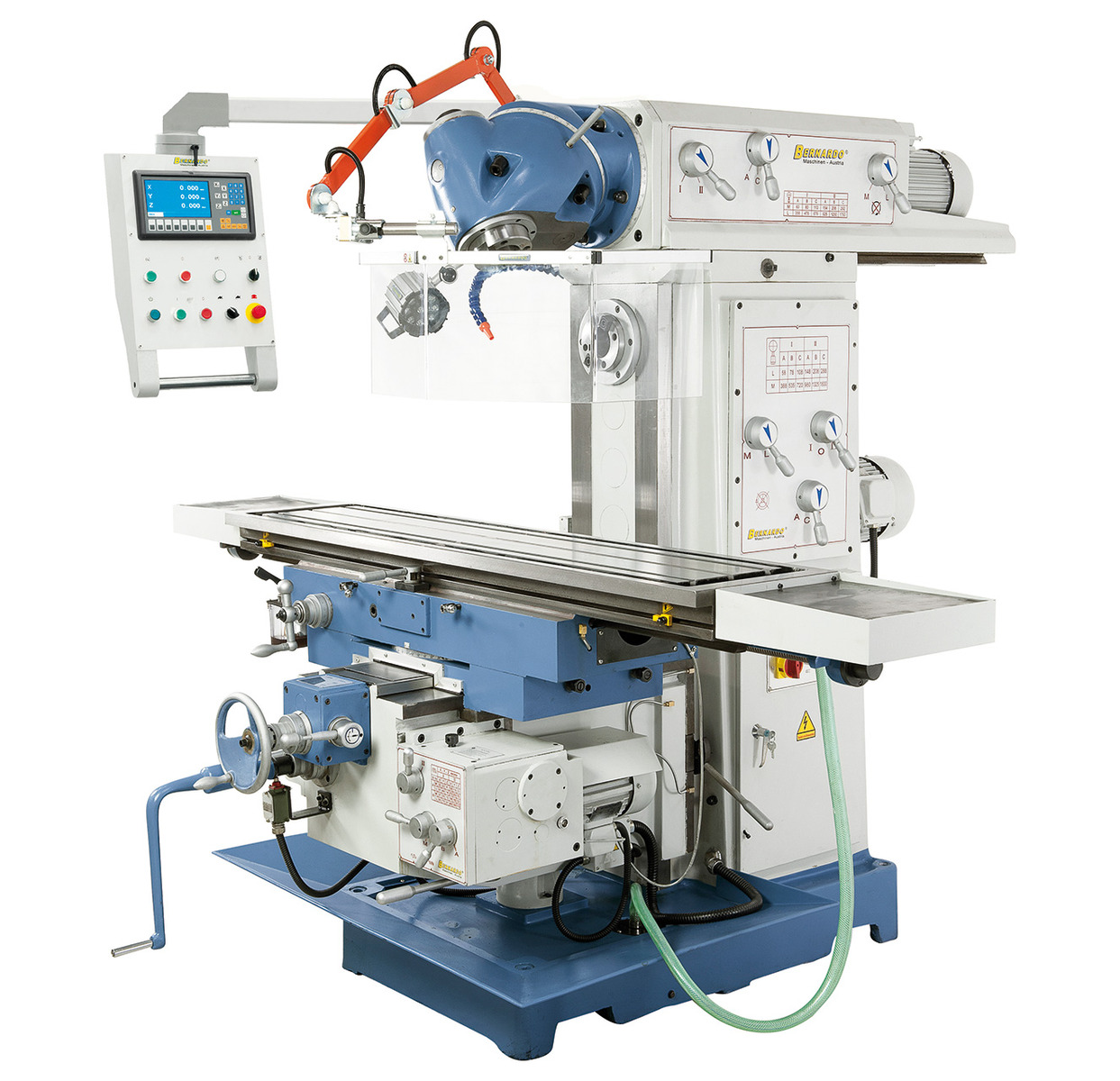

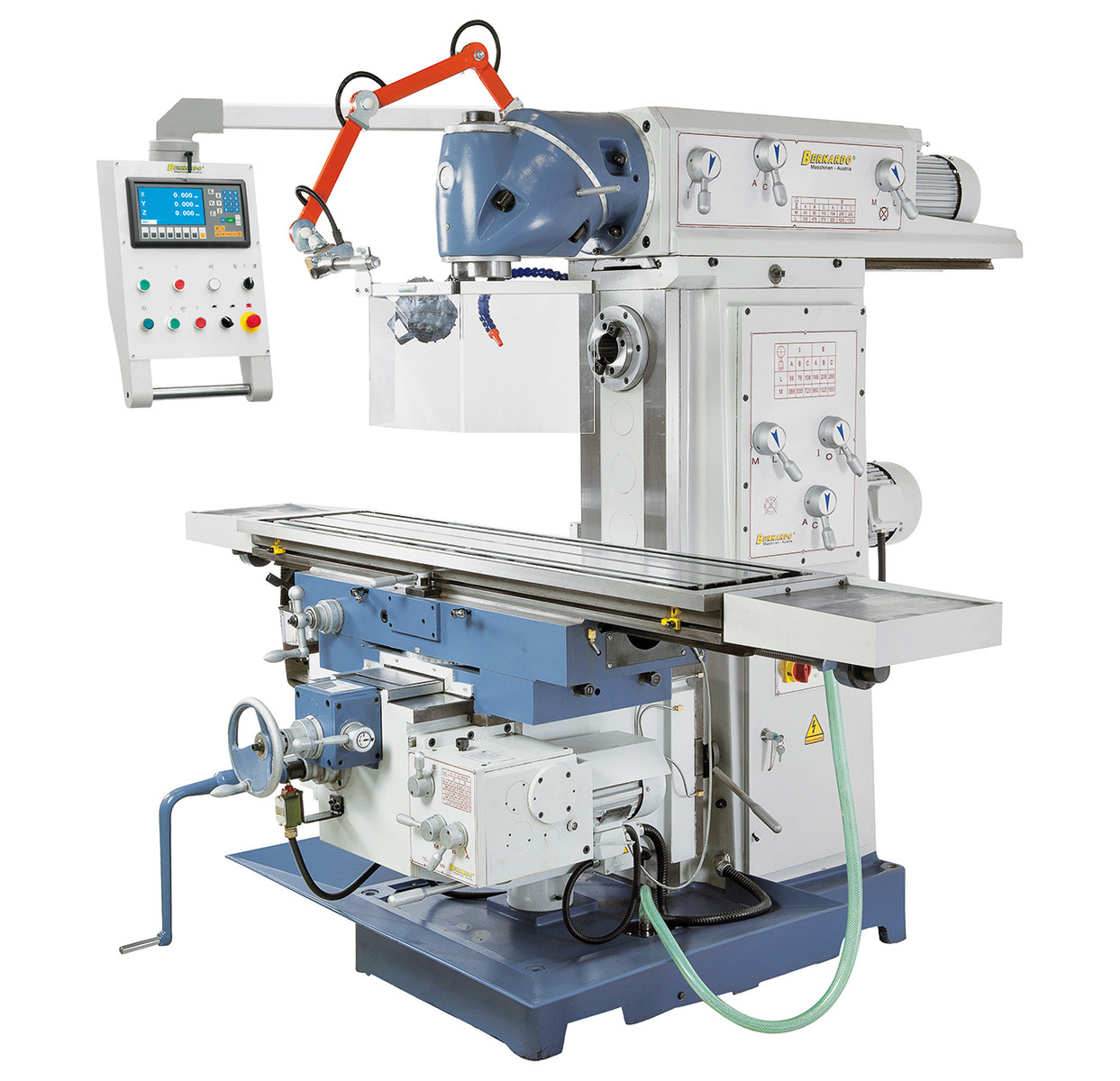

W pełni profesjonalna, duża, frezarka uniwersalna UWF 150 wyposażona jest w posuwy we wszystkich 3 osiach oraz cyfrowy wyświetlacz 3-osi. Posiada uniwersalną głowicę obracającą się 2x po 360 stopni i dodatkowo wrzeciono poziome oraz przesuwne ramię z głowicą do 780mm. Elektryka firmy Schneider electric. Stół 1650 x 360 mm.

Numer katalogowy:

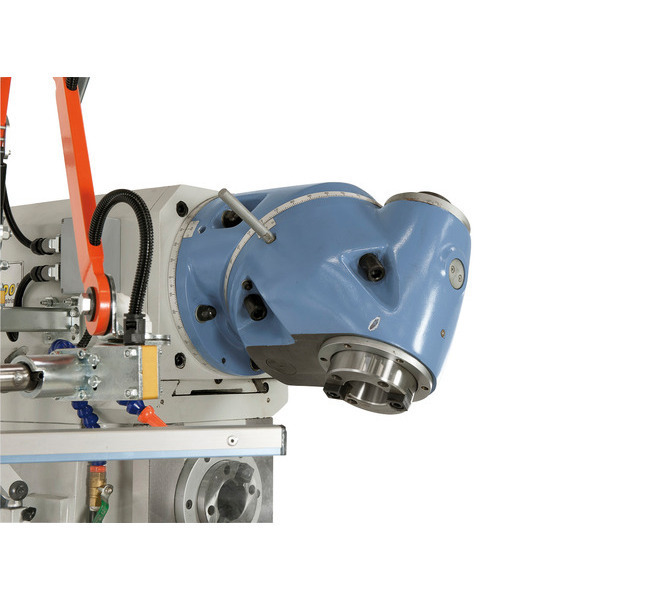

Oferowana w naszym sklepie, w pełni profesjonalna, duża, frezarka uniwersalna Bernardo UWF 150 jest idealnym urządzeniem, które można wykorzystać w każdym zakładzie pracy, zajmującym się przede wszystkim obróbką metali. Maszyna posiada możliwość posuwu we wszystkich płaszczyznach (przód-tył, prawo-lewo, góra-dół). Dużym udogodnieniem dla operatora jest cyfrowy wyświetlacz wszystkich trzech osi. Frezarka uniwersalna Bernardo UWF 150 wyposażona jest także w głowicę uniwersalną, Obracającą się 2x360 stopni. Dodatkowo na wyposażeniu znajduje się wrzeciono poziome oraz ramię przesuwne, wraz z głowicą do 780mm. O wysoką jakość części zadbała mechanicznych zadbała firma Bernardo, natomiast o elektrykę Schneider electric. Stół frezarski ma wymiary 1650x360mm, co umożliwia frezowanie długich przedmiotów. Napęd stanowią dwa silniki: poziomy i pionowy, każdy o mocy 4kW.

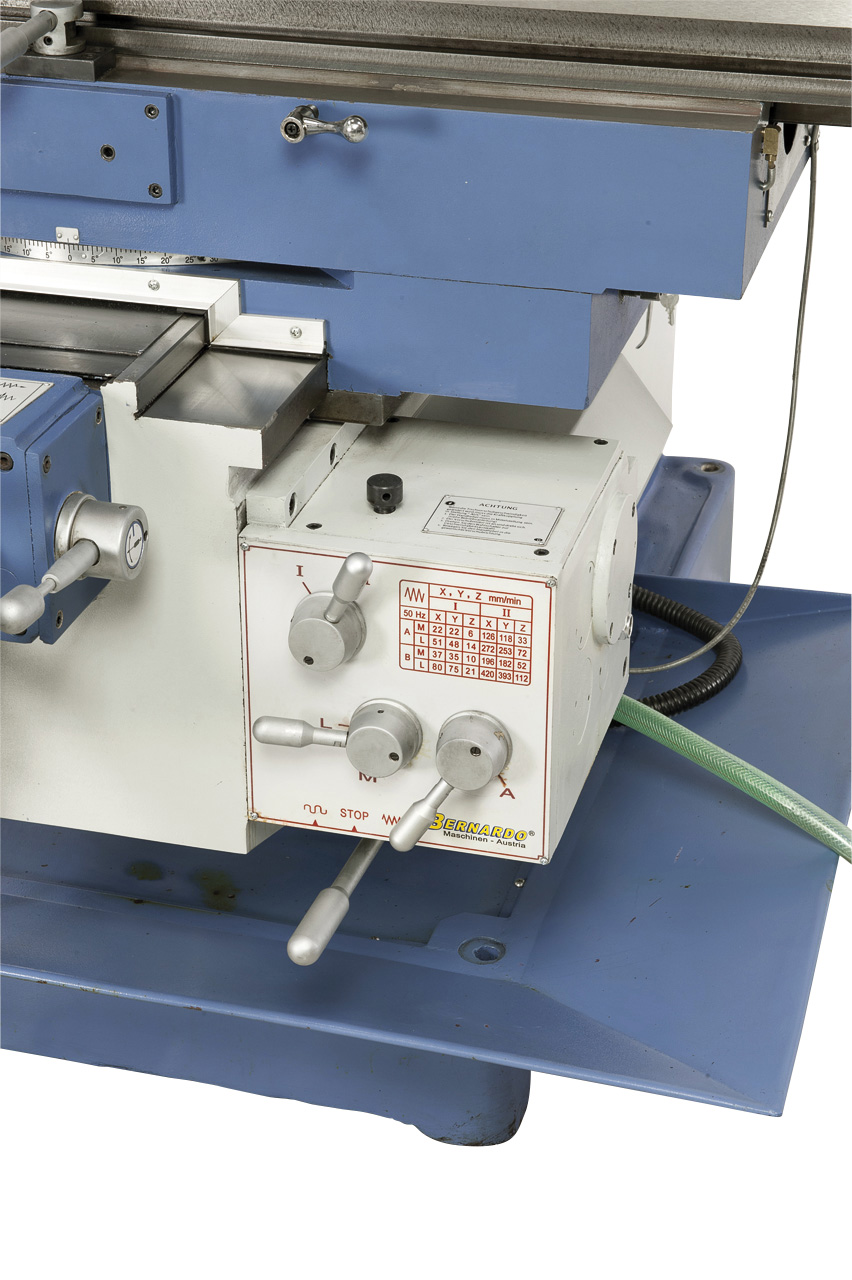

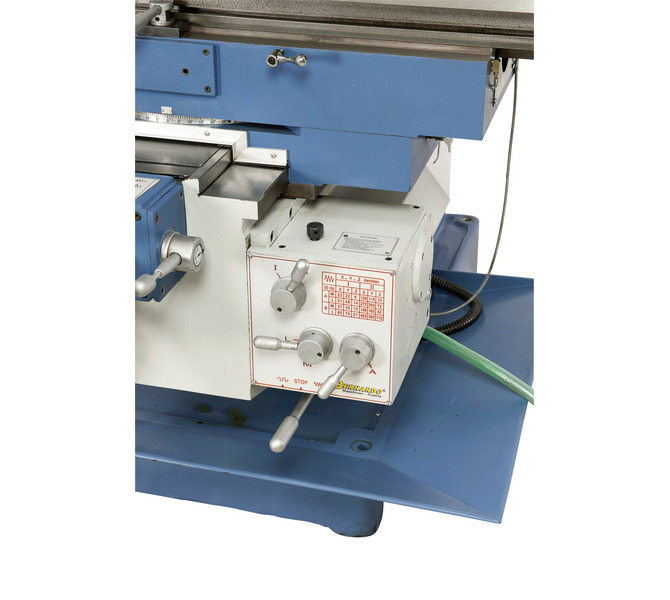

  • Frezarka posiada 8 trybów posuwu, we wszystkich osiach

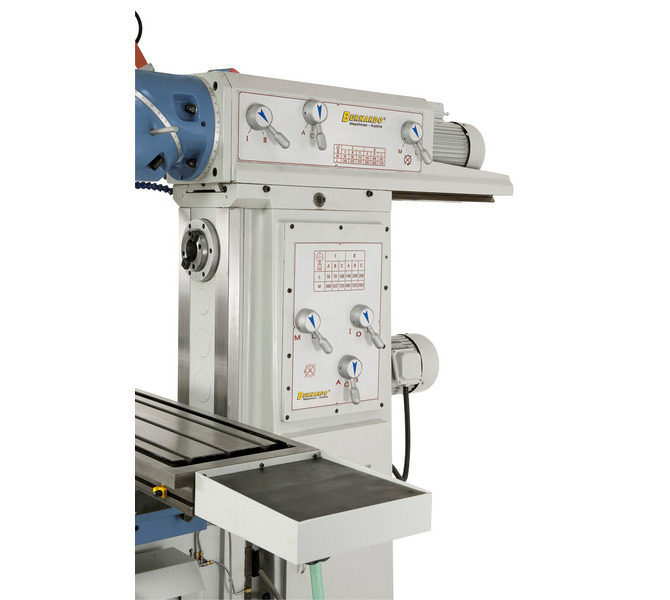

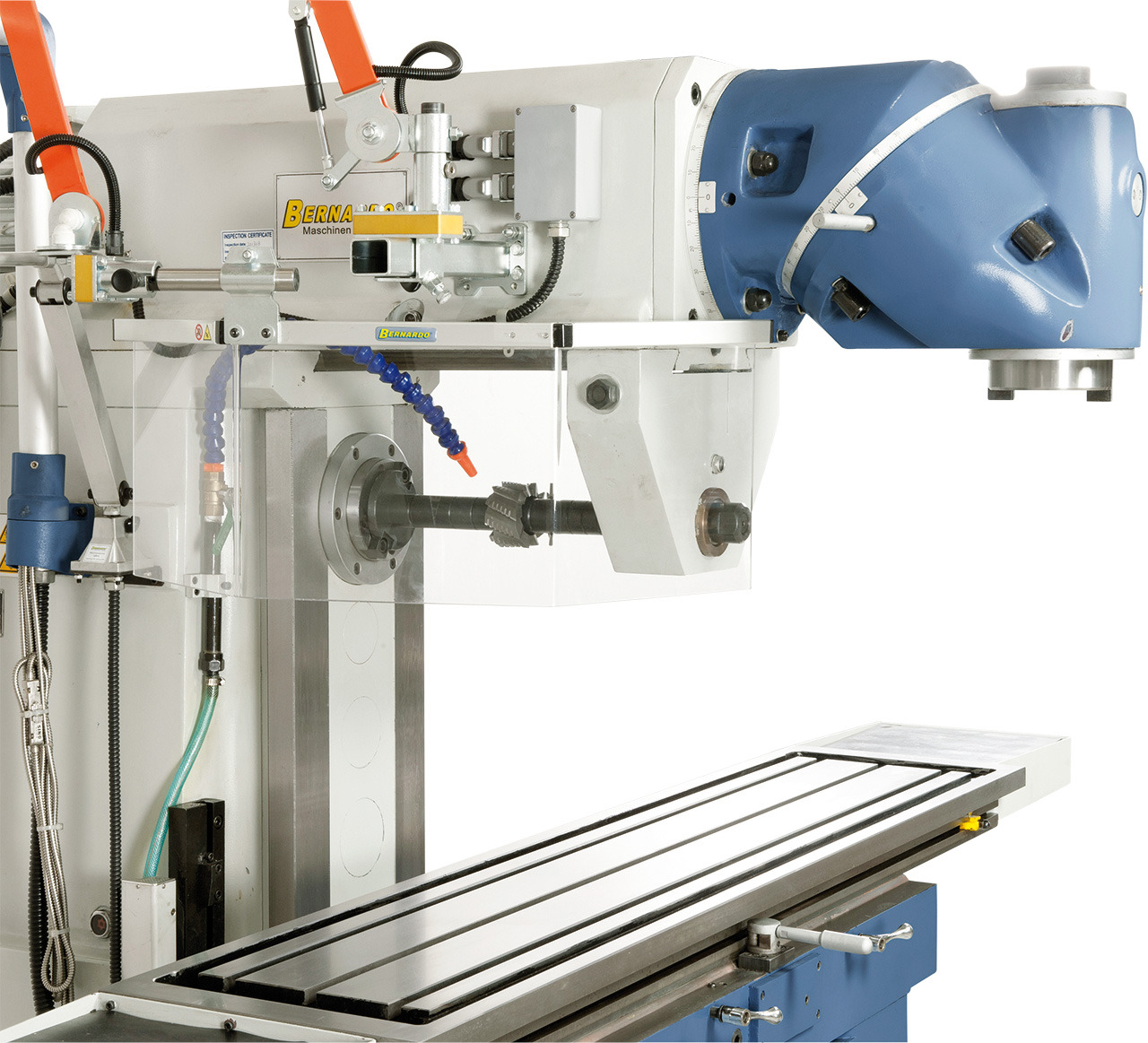

  • Zastosowanie Poziomego wrzeciona znacząco poszerza zakres zastosowań

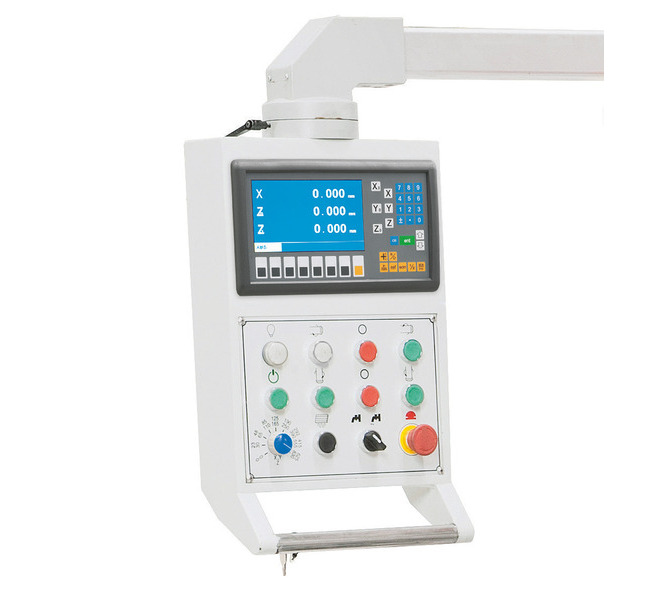

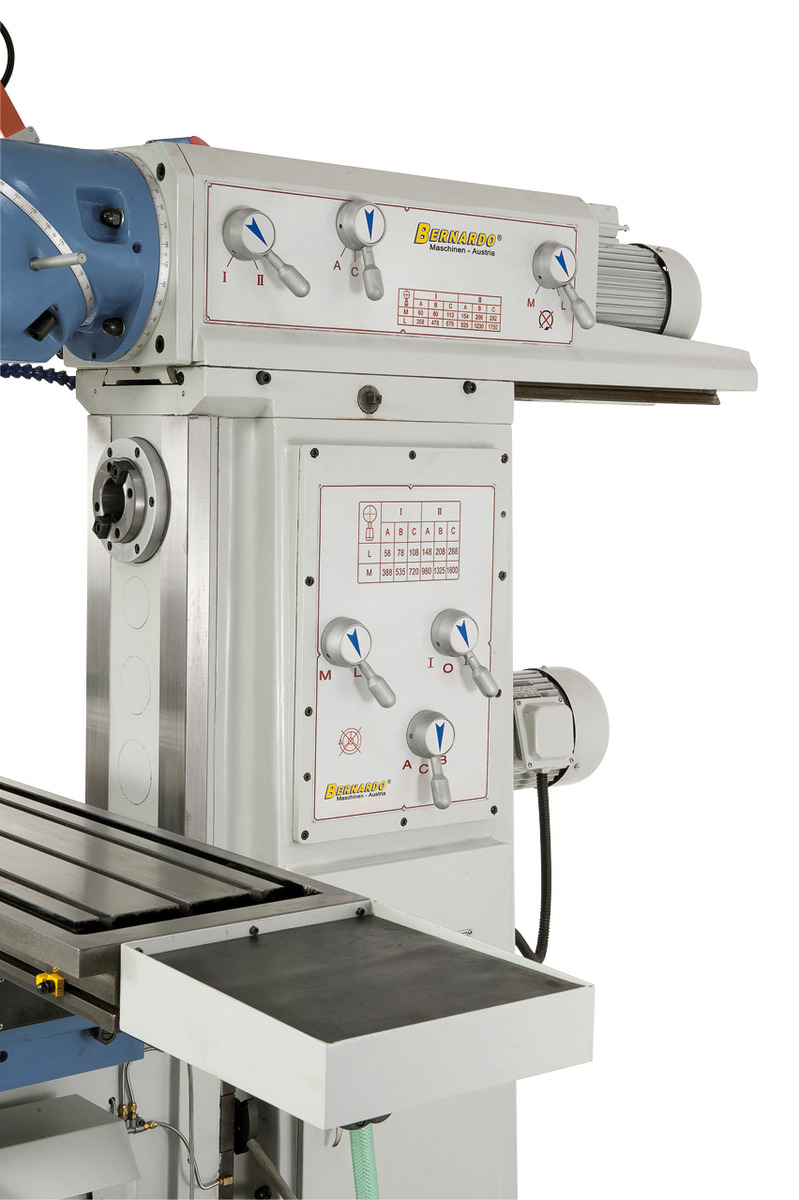

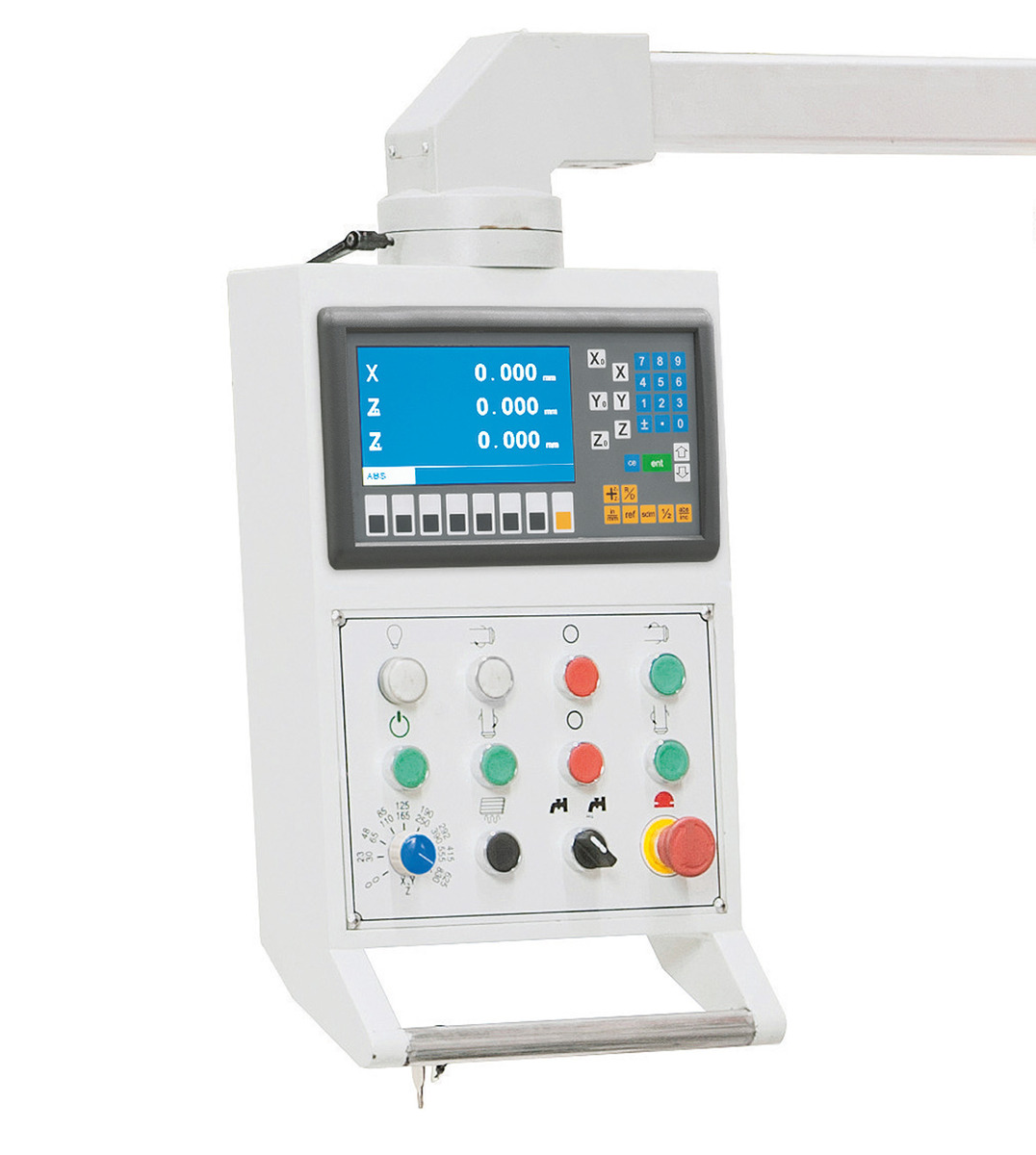

  • Ergonomicznie zaprojektowany panel sterowania ułatwia obsługę maszyny

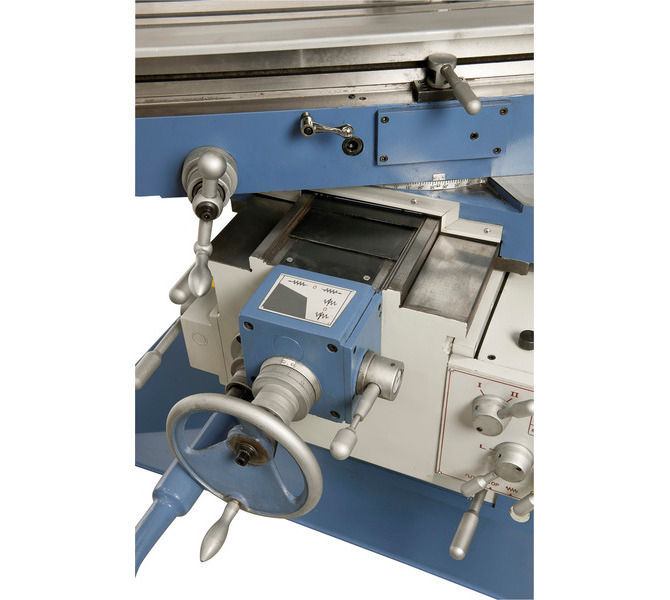

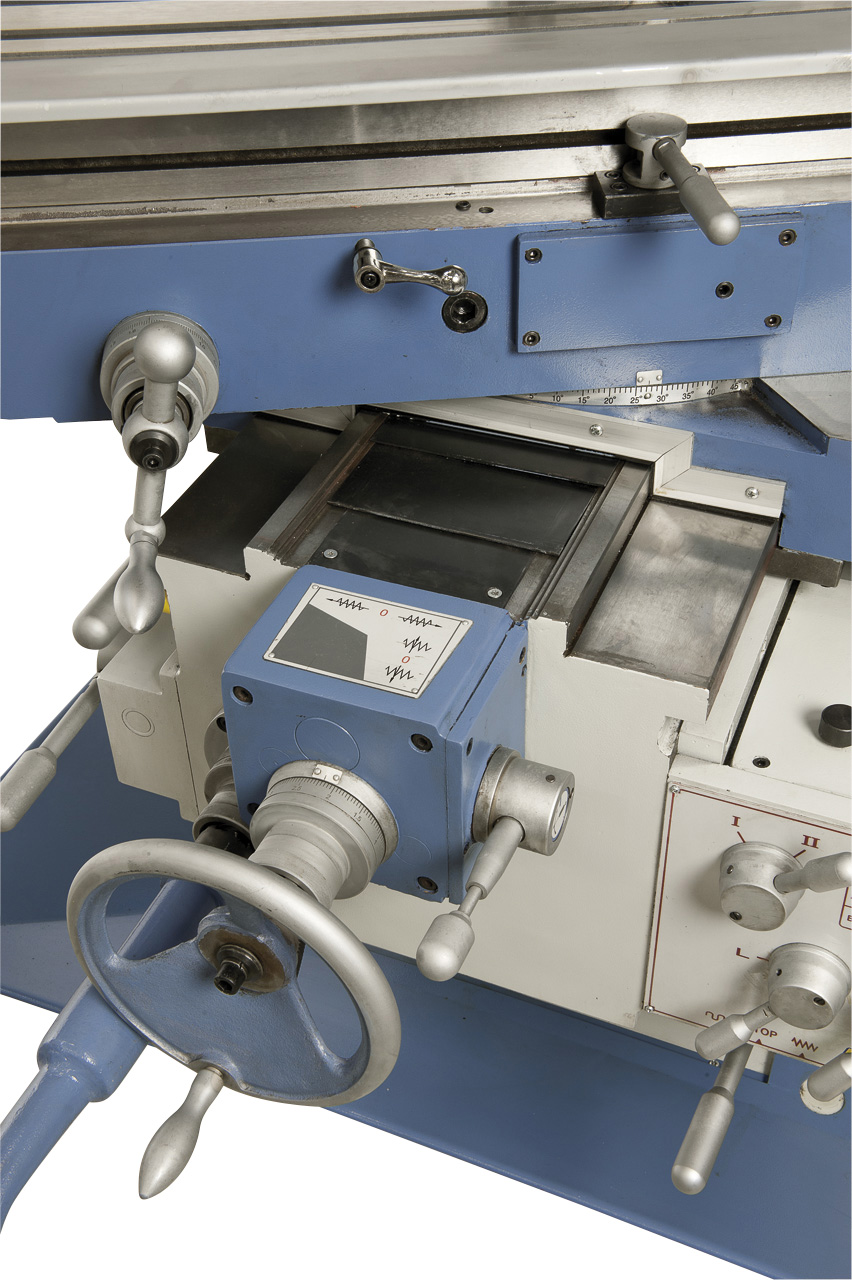

  • Z przodu maszyny znajduje się regulacja osi X
  • Polerowane koła zębate zastosowane w przenoszeniu napędu, są gwarancją cichobieżnej, kulturalnej pracy maszyny
  • Duży i solidny stół z rowkami T (14mm) oraz z precyzyjnie obrobioną powierzchnią
  • W standardzie cyfrowy wyświetlacz 3 osi
  • Żeliwna konstrukcja korpusu maszyny posiada właściwości tłumiące drgania, a to jest z kolei gwarantem bezwibracyjnej pracy.
  • Osie Y i Z posiadają swoje prowadnice
  • W zakresie dostawy stół obrotowy

Specyfikacja techniczna

Wielkość stołu - szerokość1650 mm
Wielkość stołu - głębokość360 mm
Stożek uchwytu wrzecionaISO 50
Prędkość obrotowa wrzeciona min.58 obr./min.
Prędkość obrotowa wrzeciona max.1800 obr./min.
Prędkość obrotowa wrzeciona poziomego min.60 obr./min.
Prędkość obrotowa wrzeciona poziomego max.1750 obr./min.
Zmiana obrotów - ilosć biegów / bezstop.pionowe - 12, poziome - 12
Droga przesuwu w osi X1350 mm
Droga przesuwu w osi Y290 mm
Droga przesuwu w osi Z390 mm
Odstęp wrzeciono / stół160 - 550 mm
Odstęp wrzeciono / kolumna min.230 mm
Odstęp wrzeciono / kolumna maks.900 mm
Obrót stołu-45° - +45°
Wychylanie wrzeciennika360°
Automatyczny posuwu w osi X(8) 22 - 420 / (8) 22 - 393 mm/min.
Automatyczny posuwu w osi Y(8) 10 - 168 mm/min.
Szybki bieg osi X, Y, Z1290 / 1208 / 513 mm/min.
Rowki T-owe (ilość, rozmiar, rozstaw)14 mm
Moc silnika4 kW
Moc silnika drugiego wrzeciona4 kW
Wymiary - szerokość2250 mm
Wymiary - głębokość2000 mm
Wymiary - wysokość1995 mm
Waga ok.2250 kg
TYPOWE DLA TEGO MODELU
Automatyczny posuw wrzecionaNIE
Bezstopniowa reg. obrotówNIE
Automatyczny posuw w osi XTAK
Automatyczny posuw w osi YTAK
Automatyczny posuw w osi ZTAK

Zakres dostawy

  • Trzpień M 24
  • Oświetlenie halogenowe
  • Układ chłodzenia
  • Posuw stołu dla osi x, y, z
  • Cyfrowy wyświetlacz 3 osi
  • Pozioma podtrzymka
  • Wanna do płynu chłodzącego
  • Osłona
  • Długi trzpień frezowy ISO 50/27 mm, ISO 50/32 mm
  • Stół montażowy z osłoną
  • Frez trzpieniowy ISO 50/32 mm
  • Układ centralnego smarowania dla osi x i y, z
  • Narzędzia do obsługi
  • Stół obrotowy
  • Wymagane prawem osłony bezpieczeństwa
  • Pełna dokumentacja DTR w j. polskim
  • Certyfikat CE
  • 24 miesięczna gwarancja dla wszystkich bez dopłat
