Nr kat.: 02-1284XL

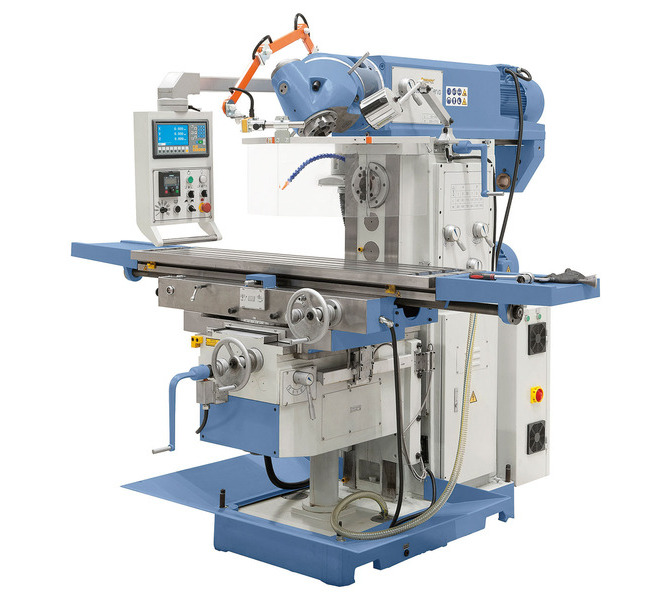

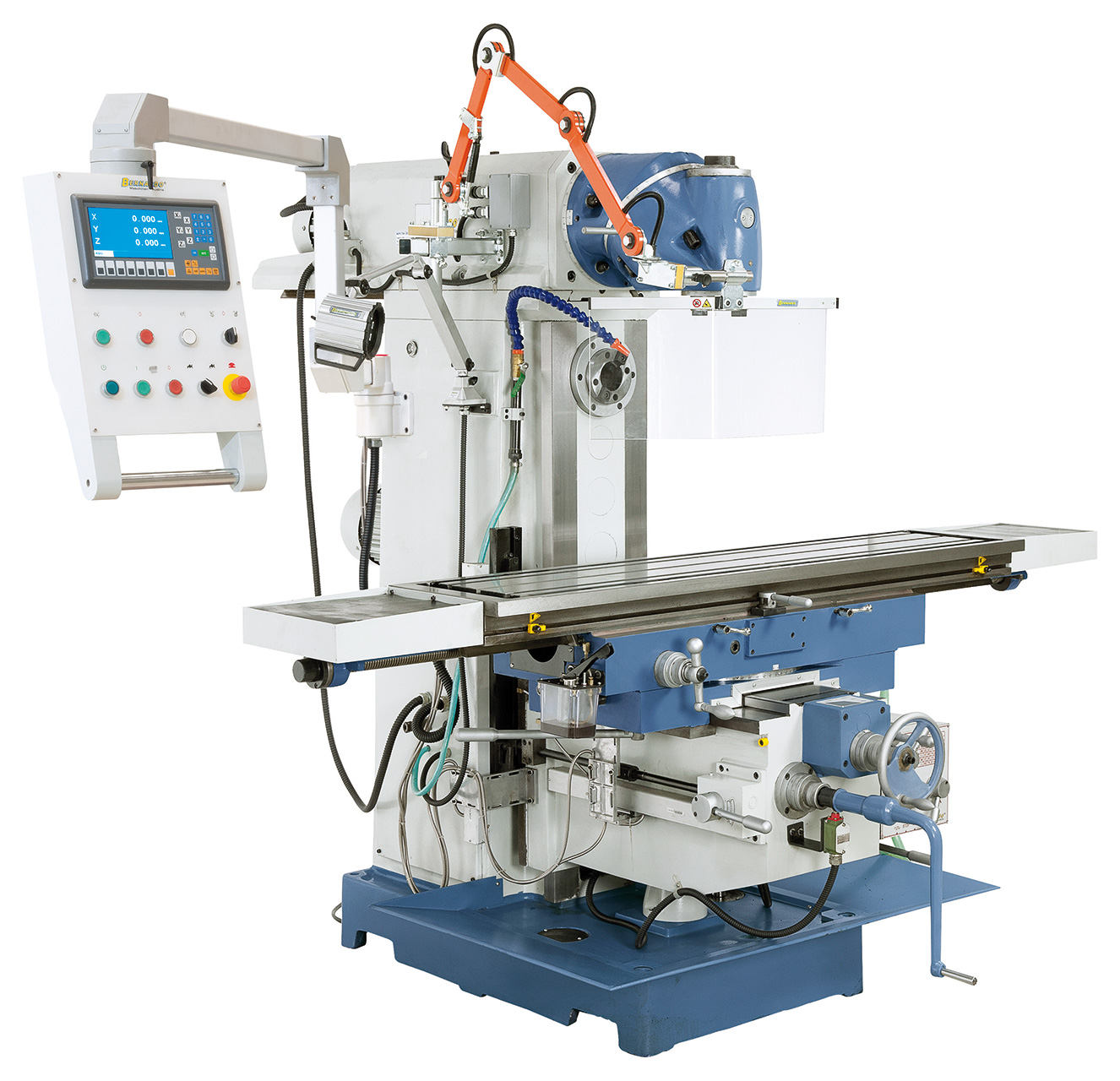

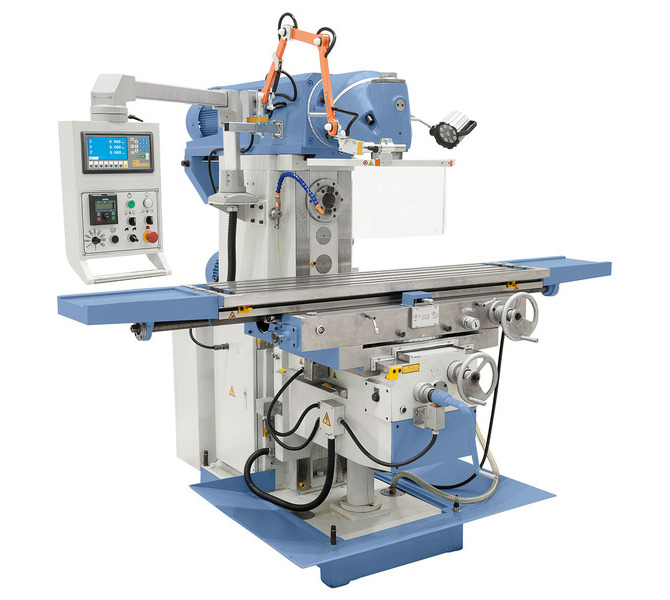

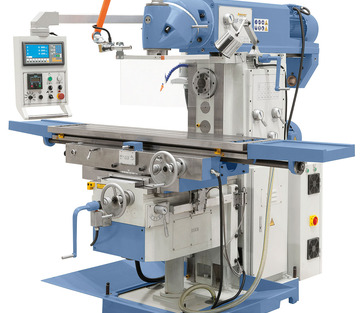

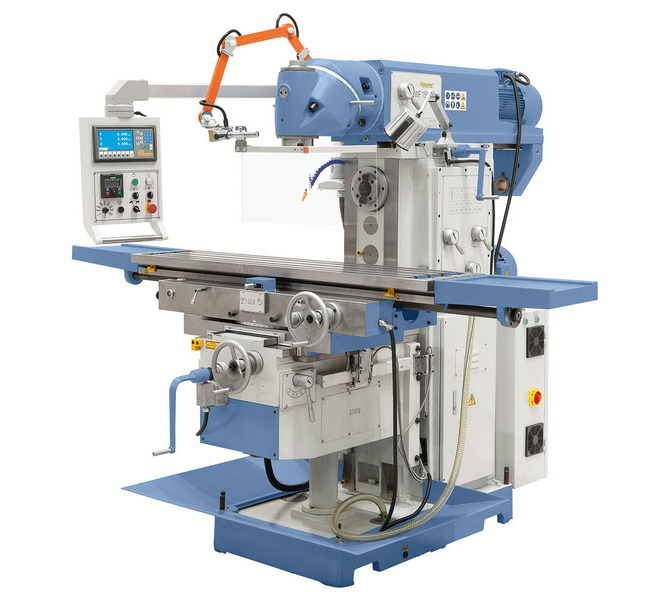

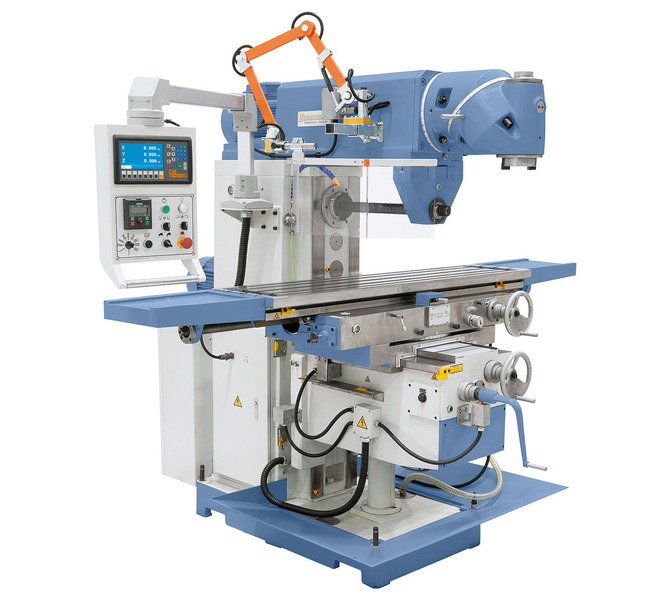

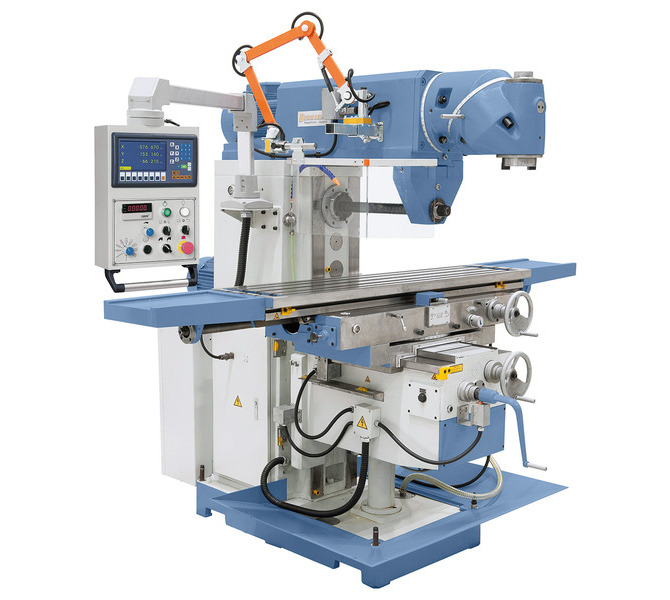

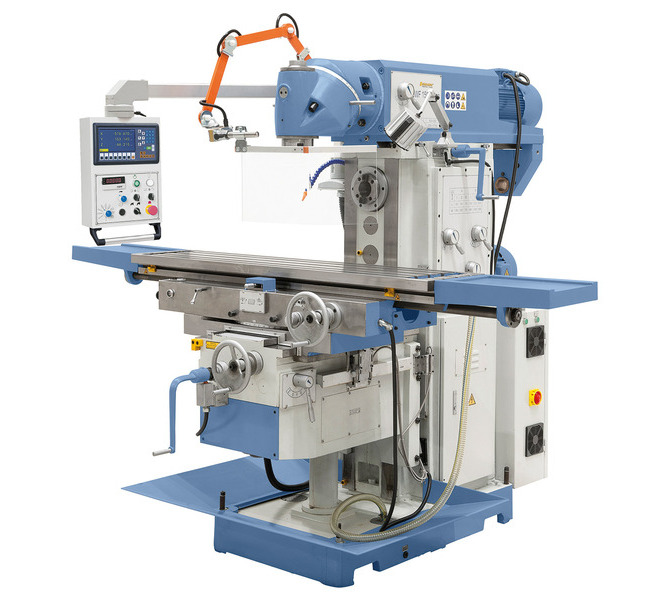

W pełni profesjonalna, duża, frezarka uniwersalna UWF 150 V SERWO wyposażona jest w posuwy we wszystkich 3 osiach oraz cyfrowy wyświetlacz 3-osi. Wyposażona jest w super uniwersalną głowicę obracającą się o 360 stopni. Elektryka firmy Schneider electric. ISO 50, stół 1600x360. Wyposażona w bezkonkurencyjny napęd posuwu osi typu SERWO. Model V dodatkowo wyposażony w bezstopniowo regulowaną prędkość wrzeciona pionowego

Numer katalogowy:

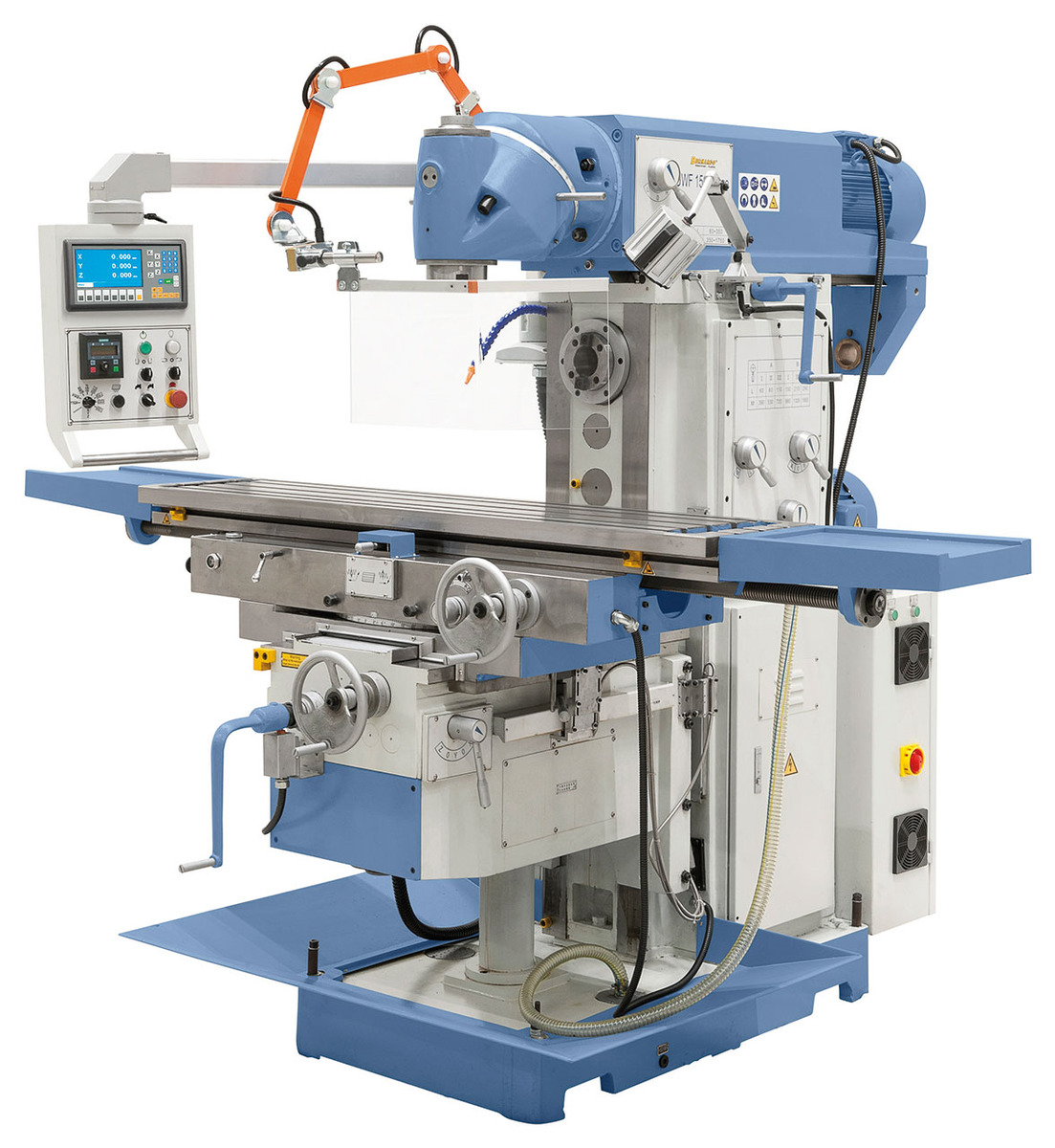

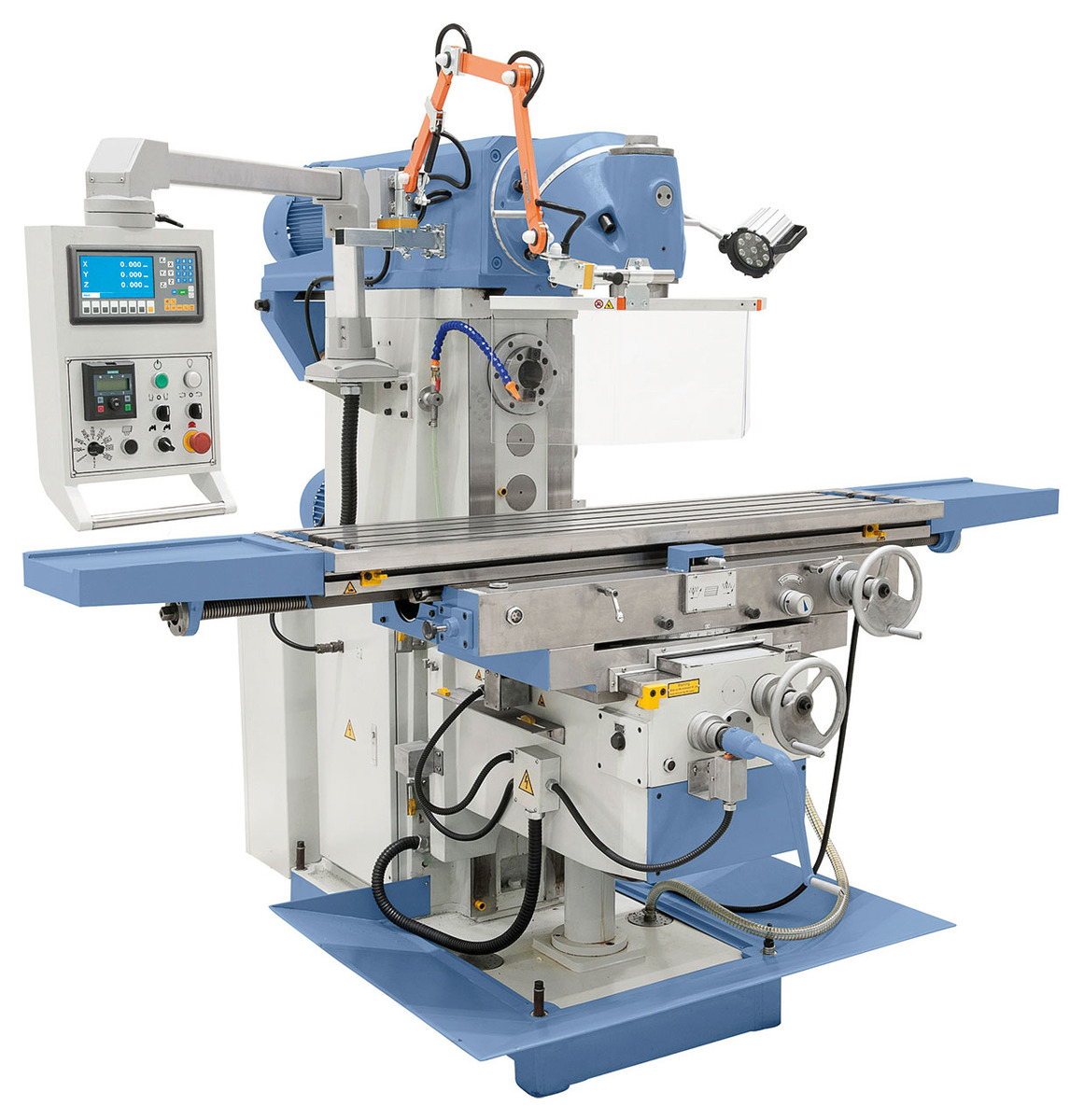

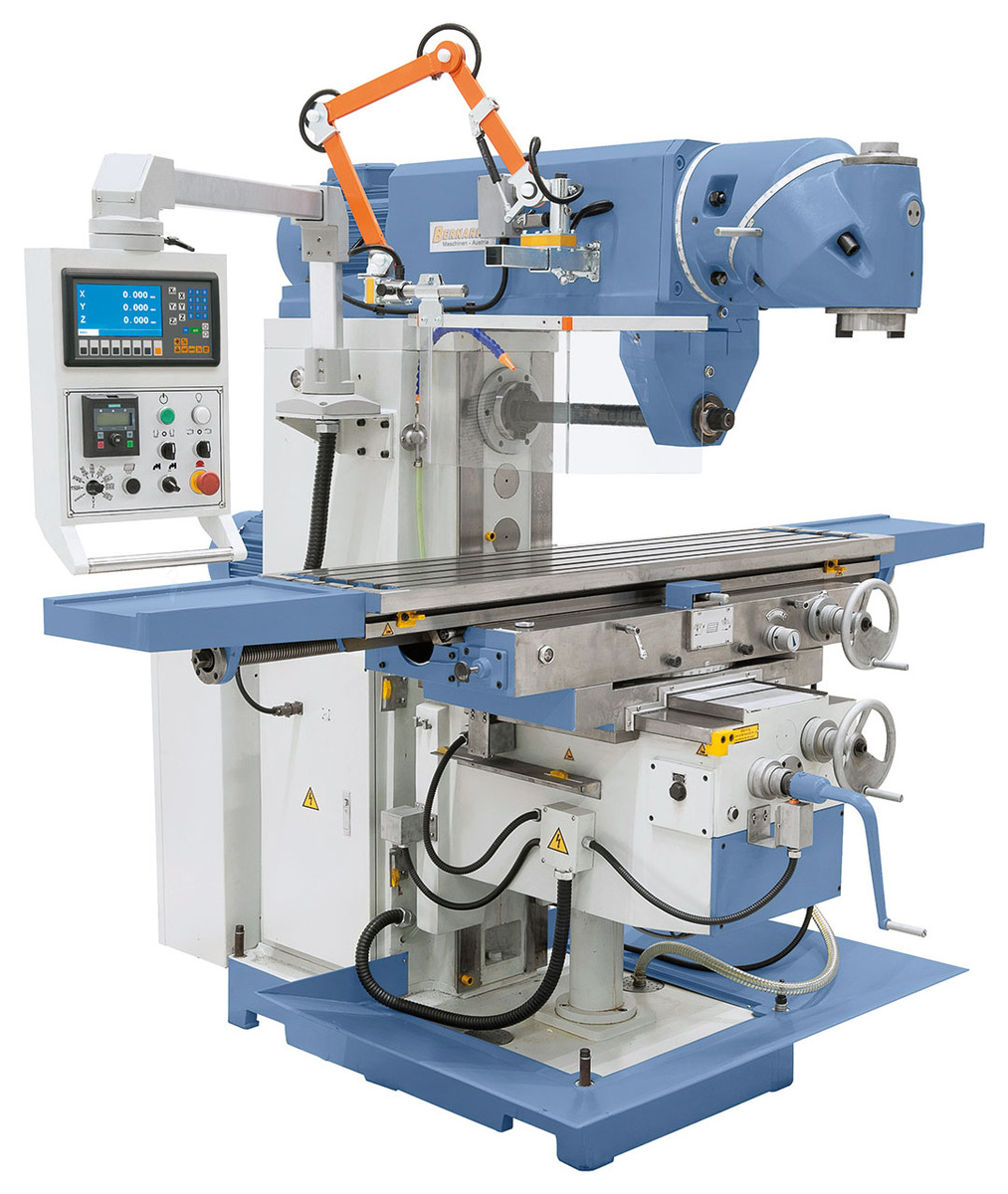

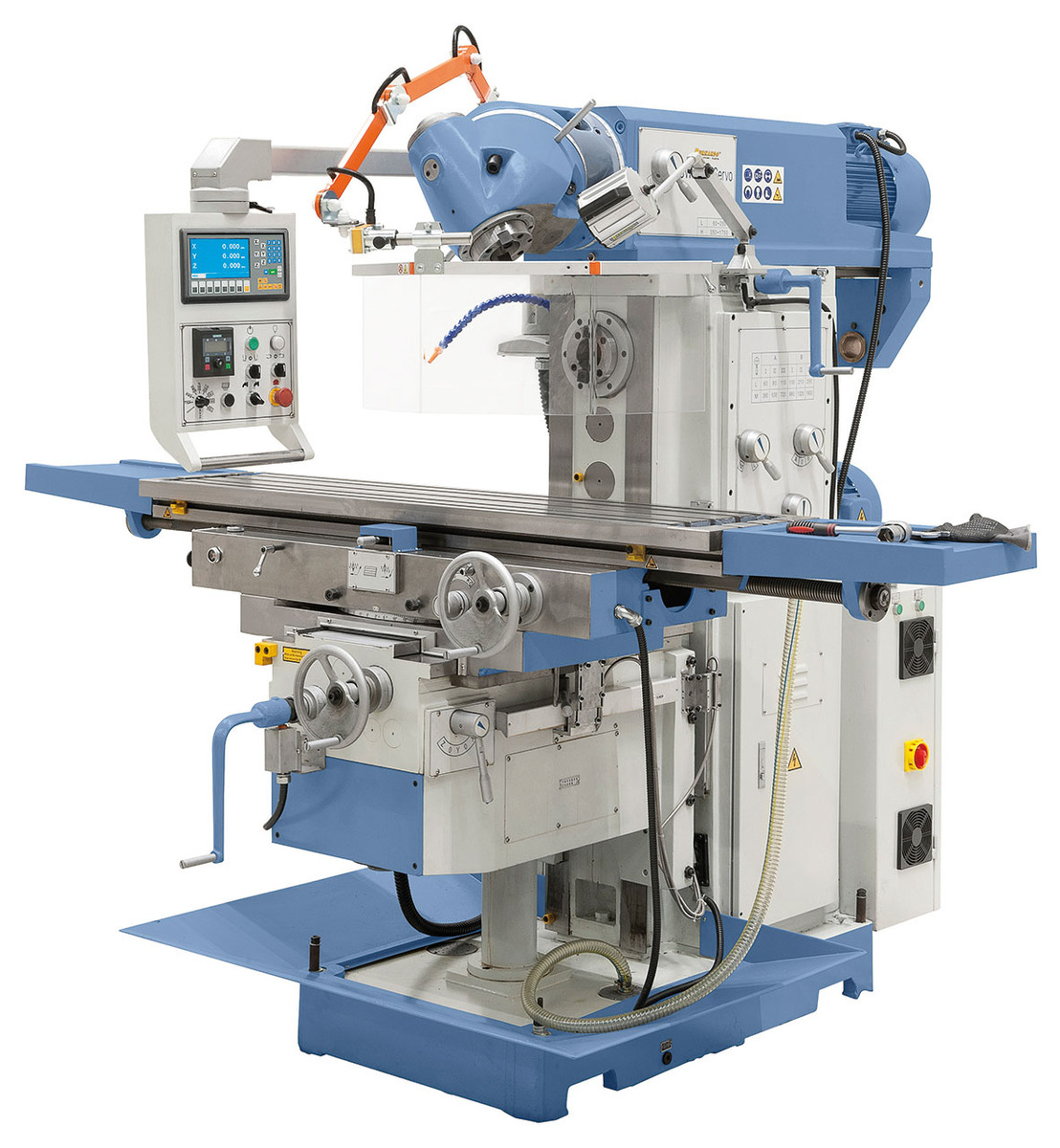

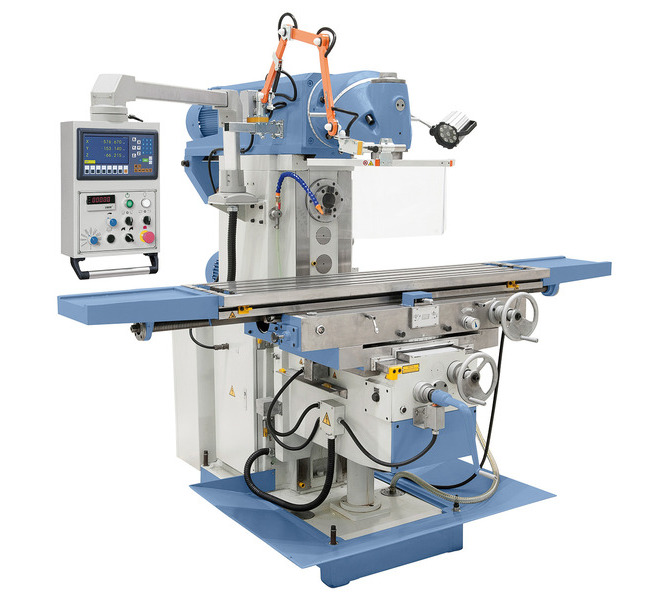

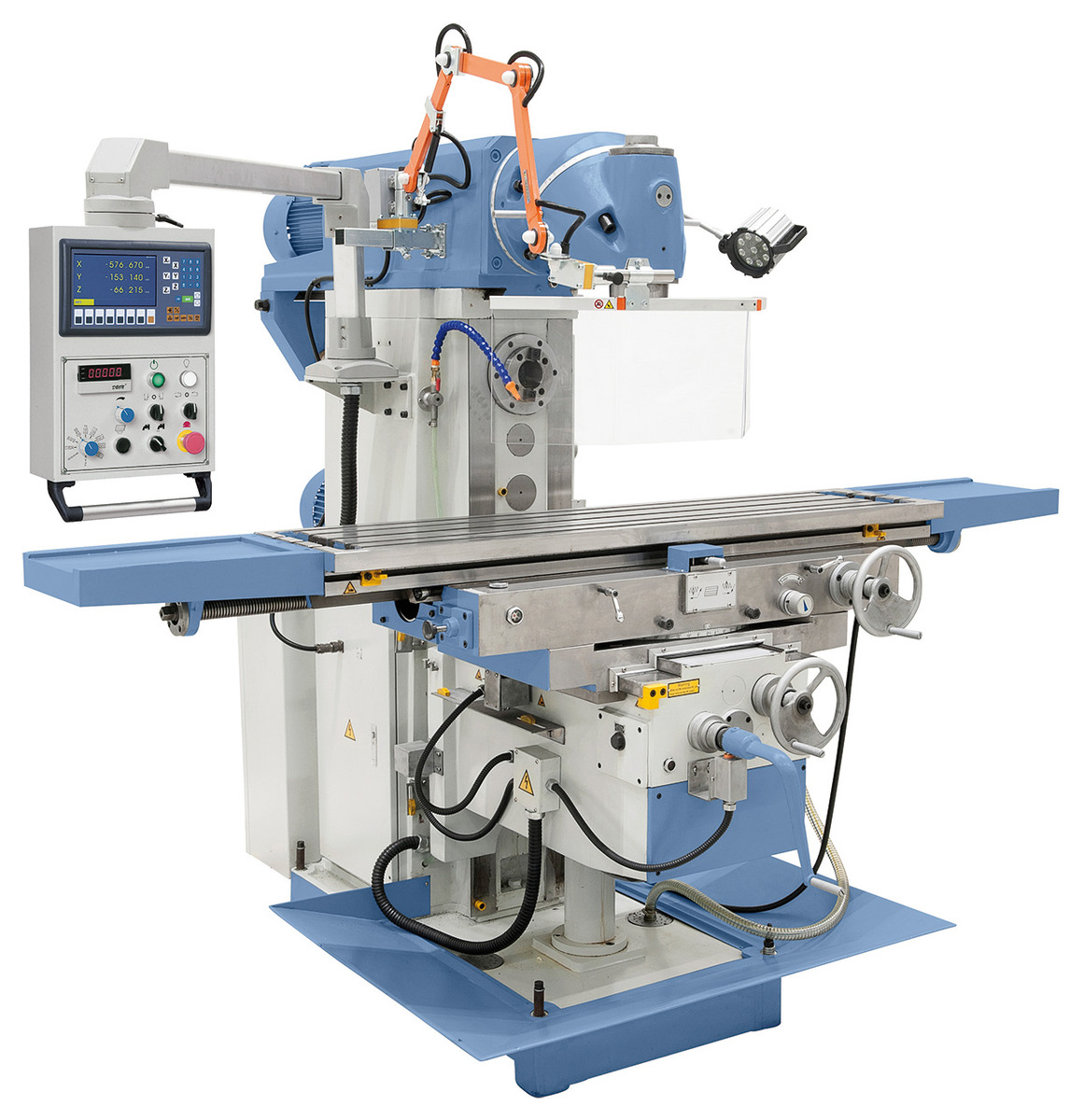

W pełni profesjonalna, duża, frezarka uniwersalna UWF 150 V SERWO wyposażona jest w posuwy we wszystkich 3 osiach oraz cyfrowy wyświetlacz 3-osi. Wyposażona jest w super uniwersalną głowicę obracającą się o 360 stopni. Elektryka firmy Schneider electric. ISO 50, stół 1600x360. Wyposażona w bezkonkurencyjny napęd posuwu osi typu SERWO. Model V dodatkowo wyposażony w bezstopniowo regulowaną prędkość wrzeciona pionowego

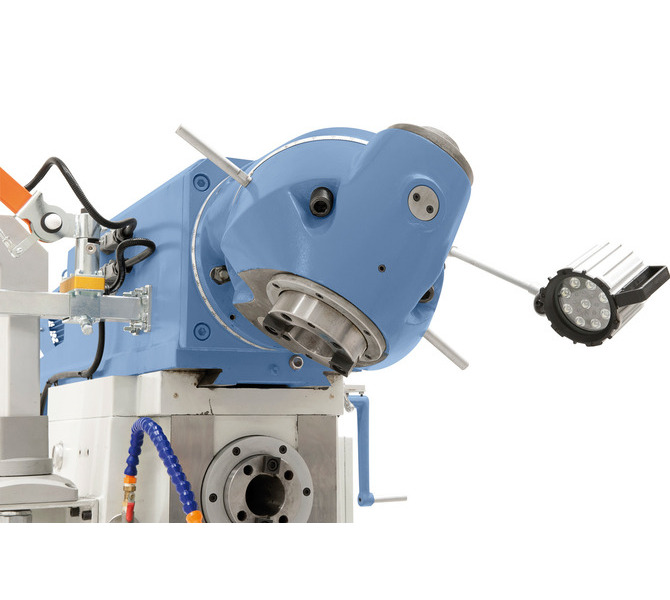

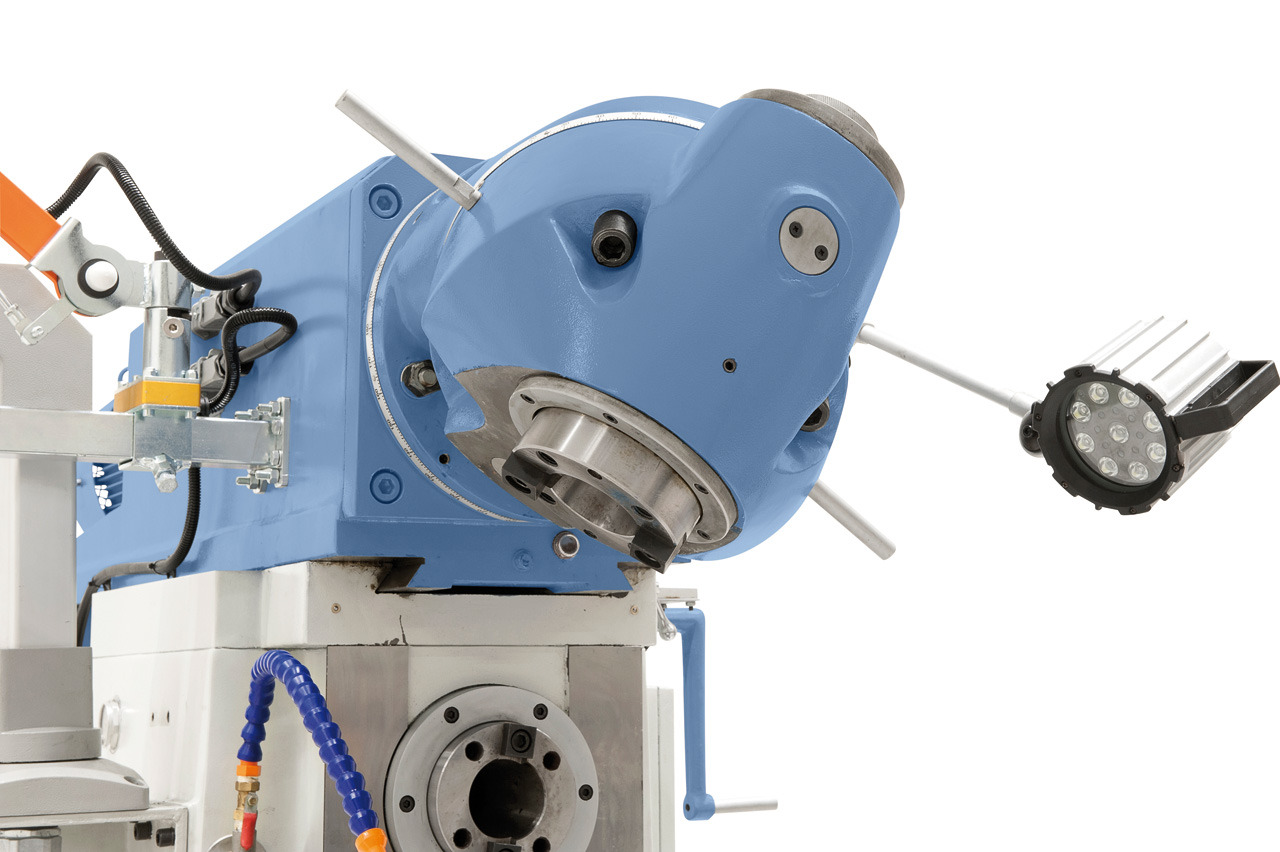

  • Uniwersalna głowica frezu w opatentowanym systemie "HURON", ustawiana pod każdym kątem

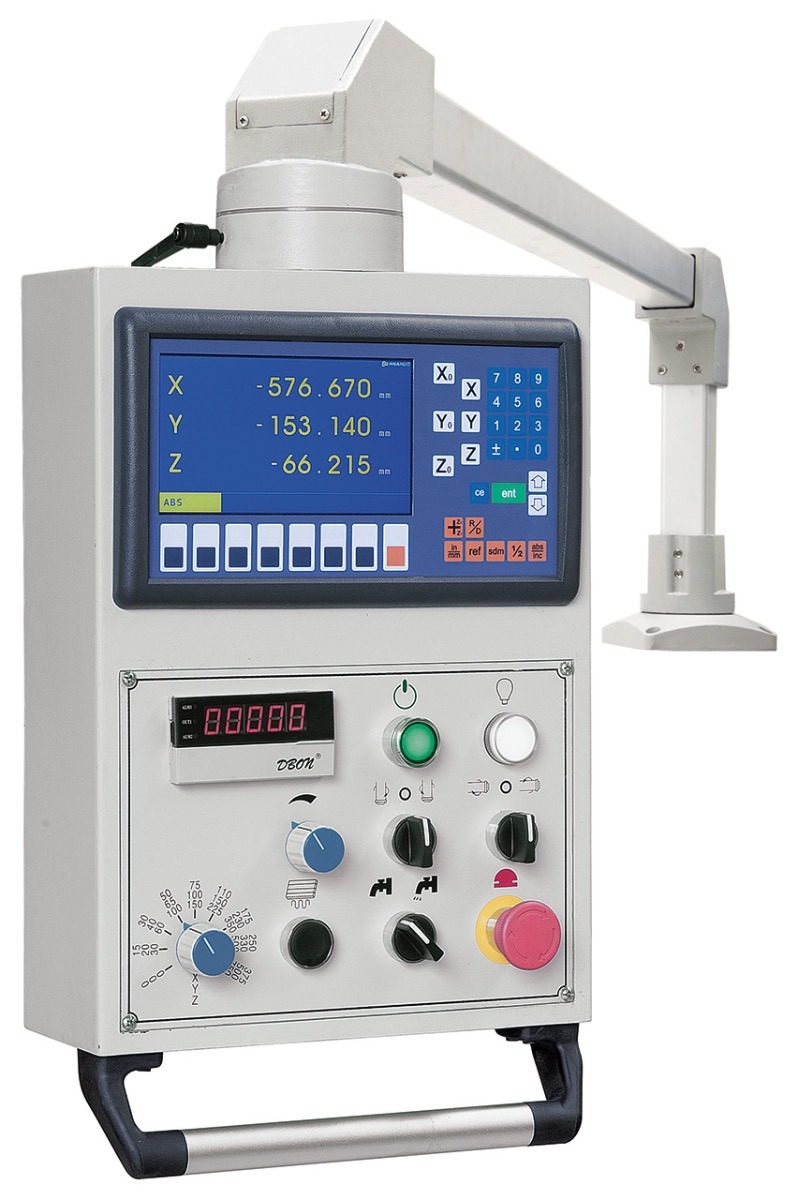

  • Odchylany panel sterowania z ergonomicznymi rozmieszczonymi przełącznikami
  • Ciężka solidna konstrukcja maszyny z odlewu żeliwnego zapewniająca bezwibracyjną prace
  • Wszystkie prowadnice hartowane i szlifowane
  • Centralny układ smarowania

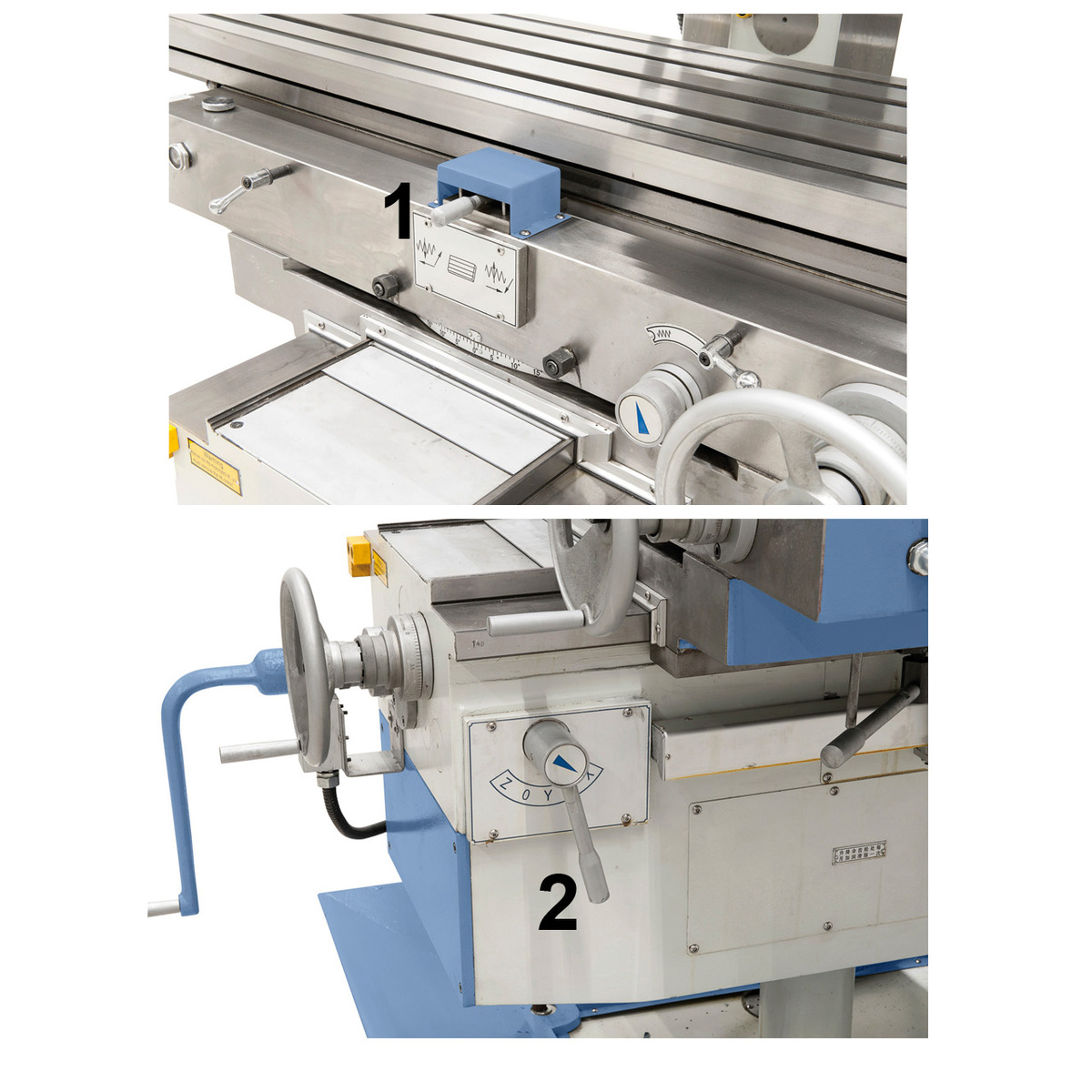

  • Automatyczny posuw stołu dla osi x, y, z, wraz z szybkim posuwem dla wszystkich osi

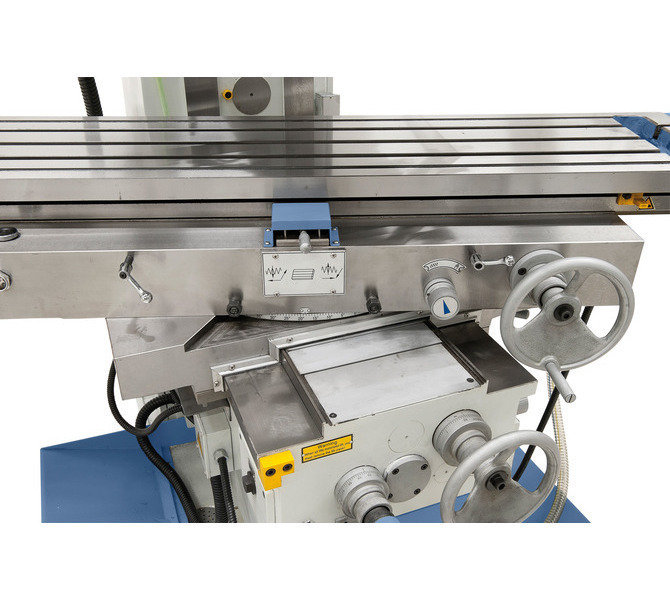

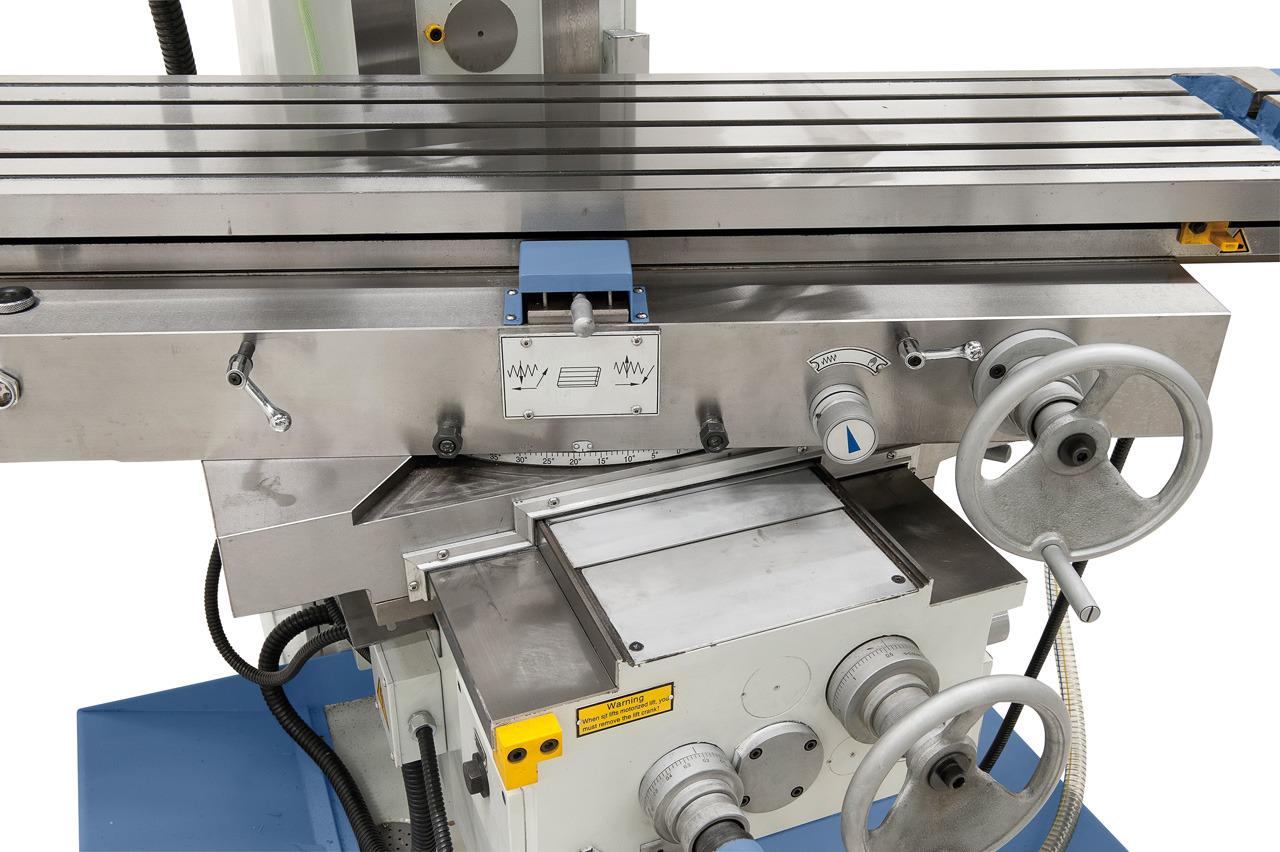

  • Solidny, duży stół z rowkami T przeznaczony do największych obciążeń

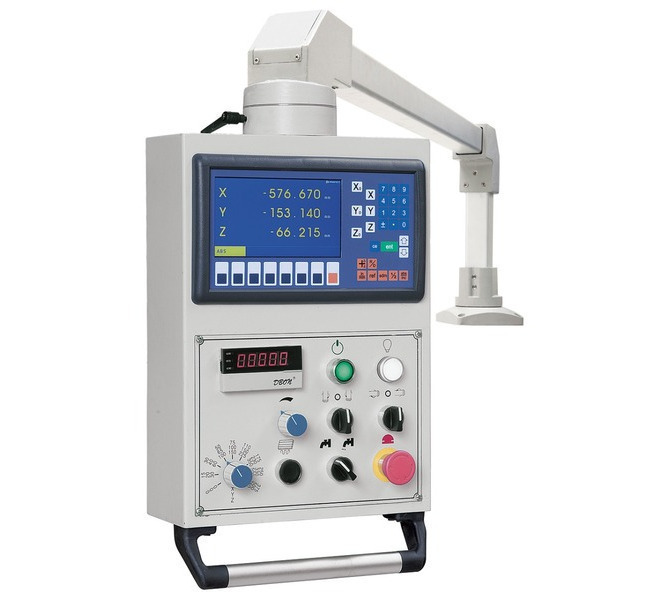

  • Cyfrowy wyświetlacz 3 osi zapewniający maksymalną wydajność pracy
  • Osłony zabezpieczające spełniające najnowsze normy CE

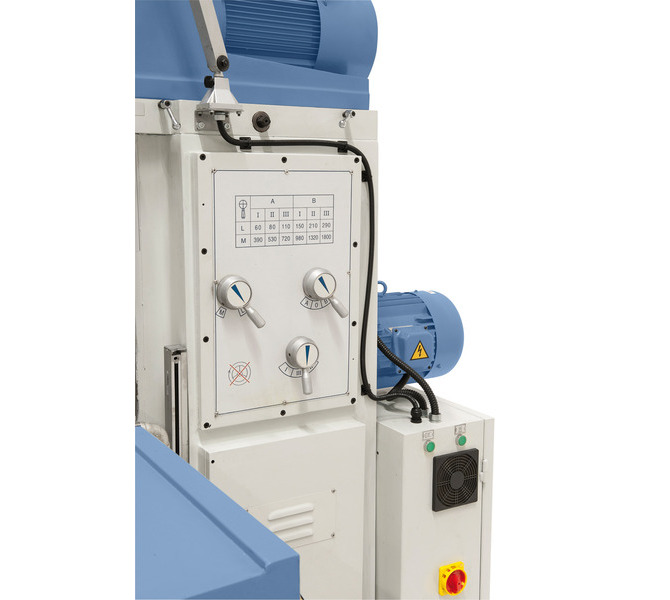

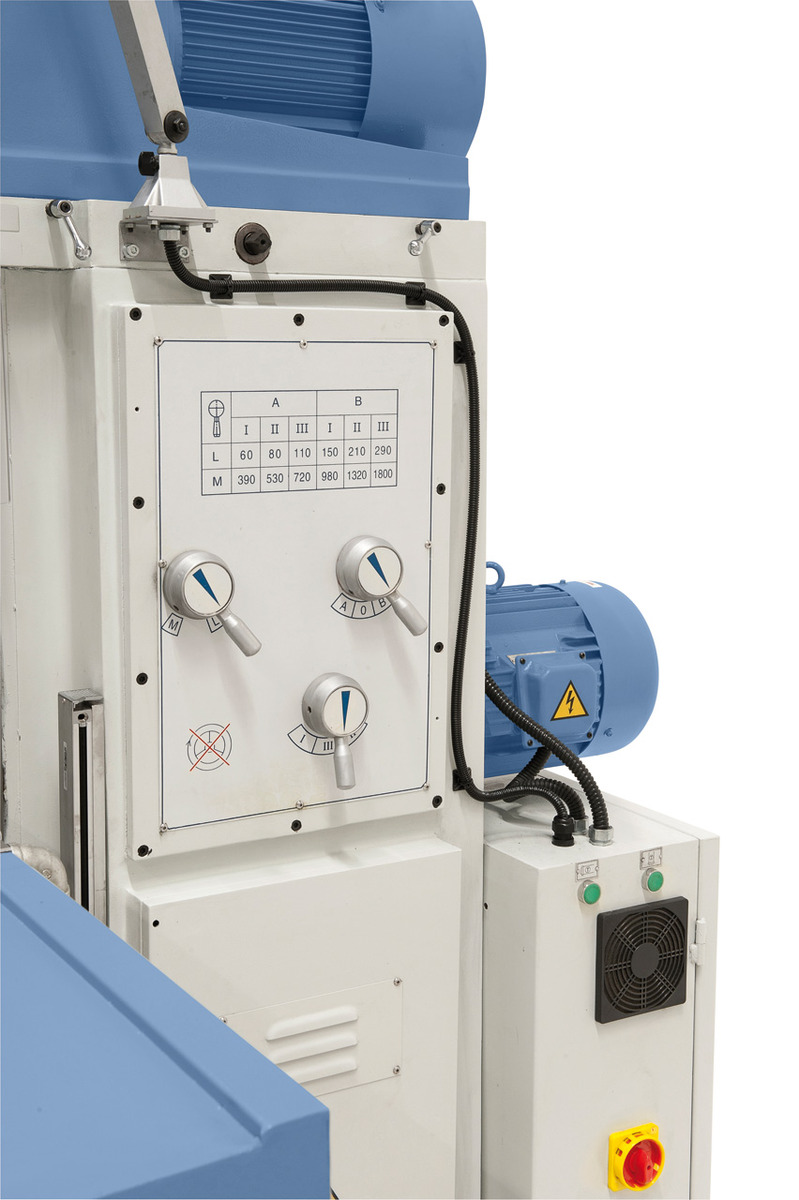

  • Cicha praca dzięki szlifowanym, hartowanym kołom zębatym w przekłądni olejowej

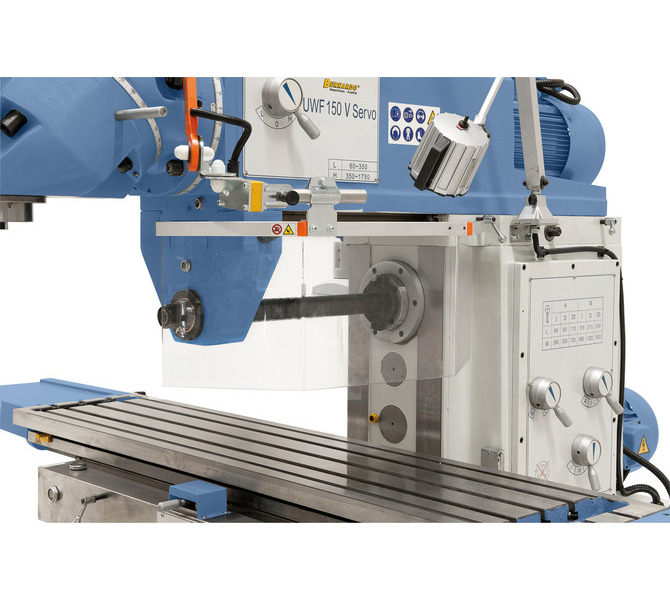

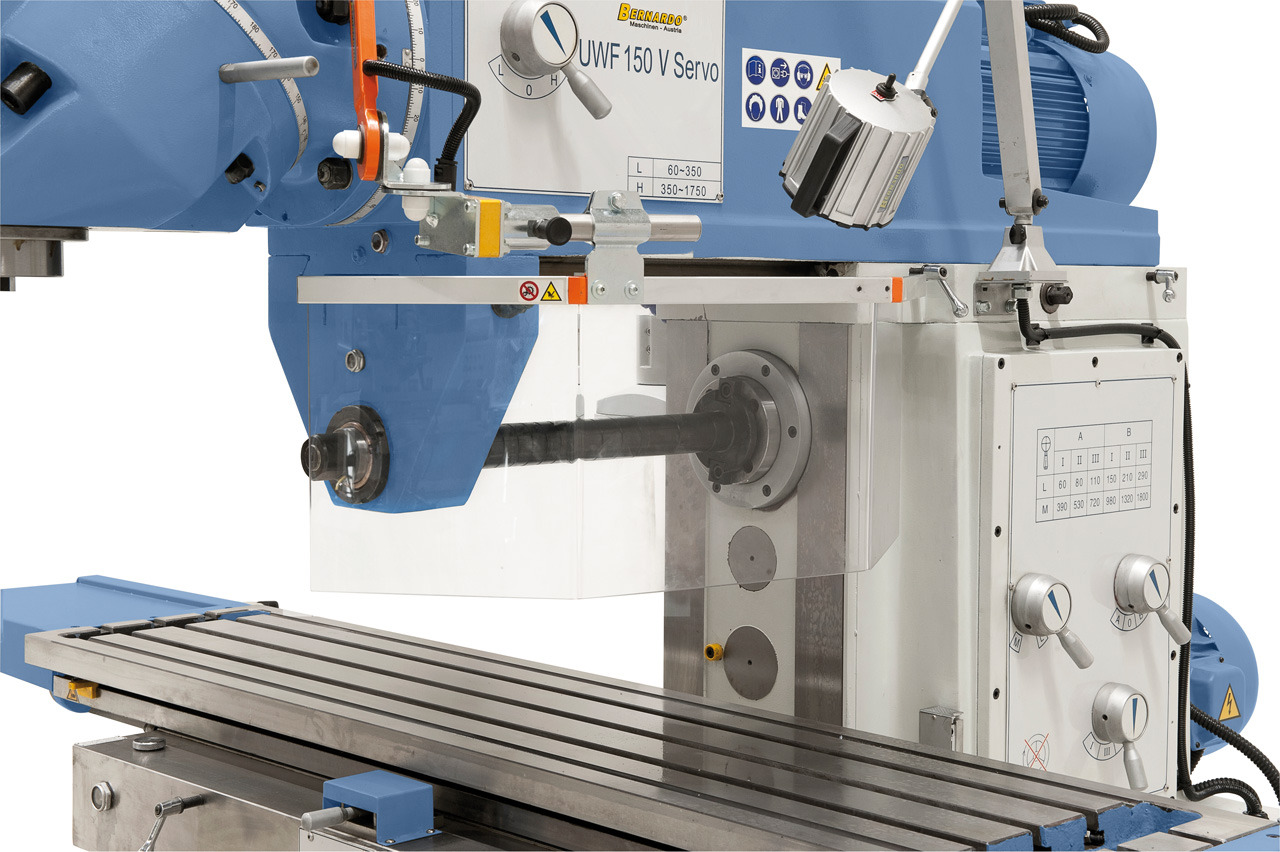

  • 2 wrzeciona pionowe i poziome napędzane przez dwa niezależne silniki
  • W zakresie dostawy stół obrotowy
  • Model V dodatkowo wyposażony w bezstopniowo regulowaną prędkość wrzeciona pionowego

NAPĘD SERWO ZAPEWNIAJĄCY NAJWYŻSZĄ PRECYZJĘ OBRÓBKI:

  • Najnowocześniejsza technika posuwu osi
  • Wysoka sprawność, która pozostaje stała nawet pod wpływem dużego obciążenia
  • Precyzja i dynamika dorównująca najnowszym maszynom typu CNC
  • Dużo mniejszy błąd luzu (back lash), zapewniający niezwykłą precyzję
  • Całkujący charakter siłownika zapewnia teoretycznie zerowy błąd statyczny
  • Dzięki sprzężeniu zwrotnemu serwonapęd może zasygnalizować przeciążenie i błąd pozycjonowania, sterownik otrzymując taki sygnał bezzwłocznie zatrzymuje pozostałe osie maszyny.



Specyfikacja techniczna

Wielkość stołu - szerokość2000 mm
Wielkość stołu - głębokość500 mm
Stożek uchwytu wrzecionaISO 50
Prędkość obrotowa wrzeciona min.30 obr./min.
Prędkość obrotowa wrzeciona max.2050 obr./min.
Zmiana obrotów - ilosć biegów / bezstop.27
Droga przesuwu w osi X1400 mm
Droga przesuwu w osi Y700 mm
Droga przesuwu w osi Z500 mm
Odstęp wrzeciono / stół50 – 550 mm
Odstęp wrzeciono / kolumna min.28 mm
Odstęp wrzeciono / kolumna maks.728 mm
Obciążenie stołu maks.1800 kg
Automatyczny posuwu w osi X10 – 1000 mm/min.
Automatyczny posuwu w osi Y10 – 1000 mm/min.
Automatyczny posuwu w osi Z5 – 500 mm/min.
Szybki bieg osi X, Y, Z2200 / 2200 / 1100 mm/min.
Rowki T-owe (ilość, rozmiar, rozstaw)5 / 18 / 80 mm

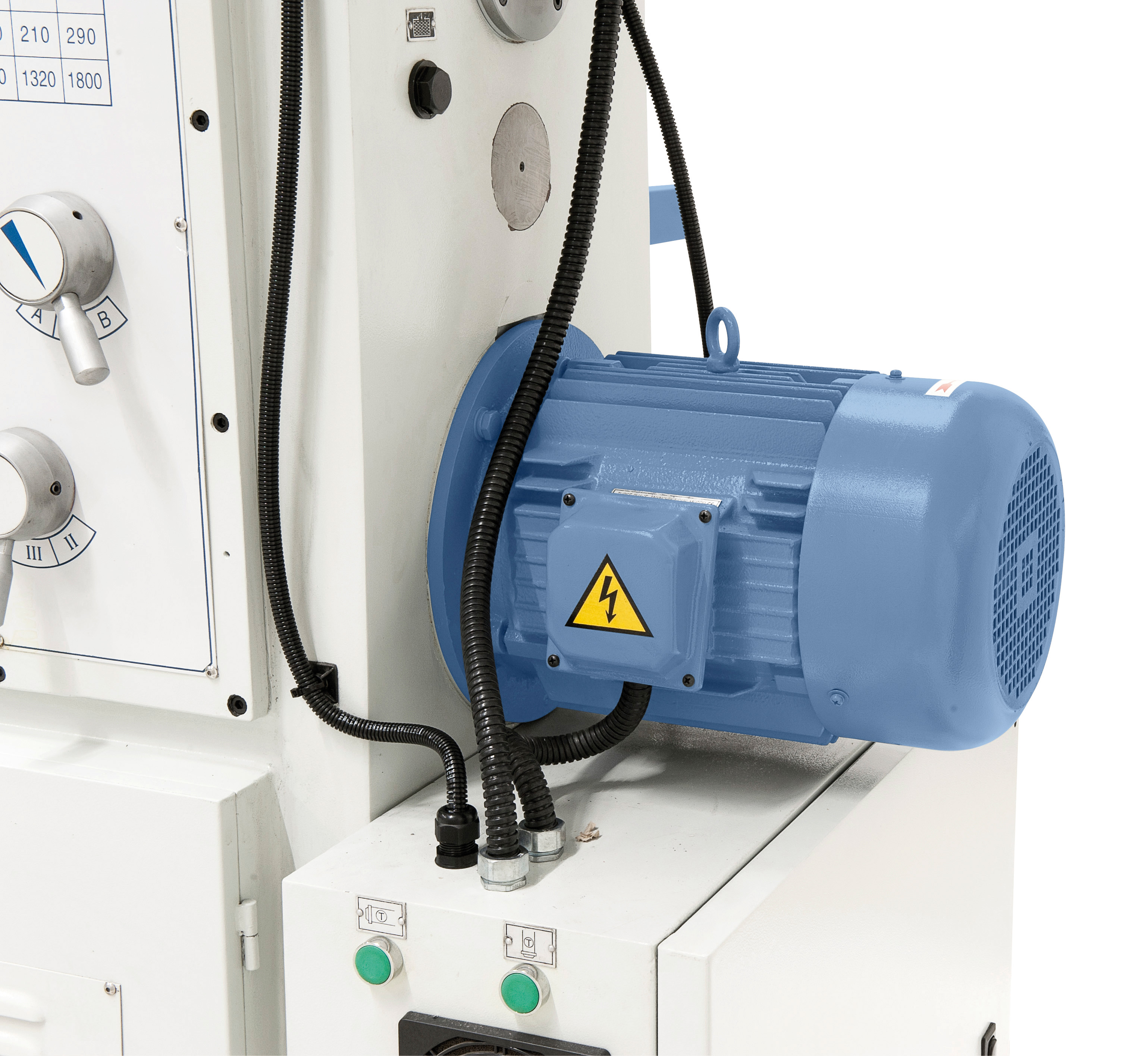

Moc silnika7,5 kW
Wymiary - szerokość2600 mm
Wymiary - głębokość2285 mm
Wymiary - wysokość2100 mm
Waga ok.5000 kg
TYPOWE DLA TEGO MODELU
Automatyczny posuw wrzecionaNIE
Bezstopniowa reg. obrotówNIE
Automatyczny posuw w osi XTAK
Automatyczny posuw w osi YTAK
Automatyczny posuw w osi ZTAK

Zakres dostawy

  • Oświetlenie LED
  • Układ chłodzenia
  • Układ centralnego smarowania
  • Długi trzpień ISO 50/27 mm / ISO 50/32 mm
  • Redukcja ISO 50 / MK 4
  • Posuw stołu dla osi x, y, z
  • Wanna płynu chłodzącego
  • Cyfrowy wyświetlacz 3 osi
  • Regulowana osłona z najnowszymi zabezpieczeniami
  • Narzędzia do obsługi
  • Stół obrotowy
  • SERWONAPĘD
  • Wymagane prawem osłony bezpieczeństwa
  • Pełna dokumentacja DTR w j. polskim
  • Certyfikat CE
  • 24 miesięczna gwarancja dla wszystkich bez dopłat
