{{selectedProduct.name}}

Nr kat.: 02-1289XL

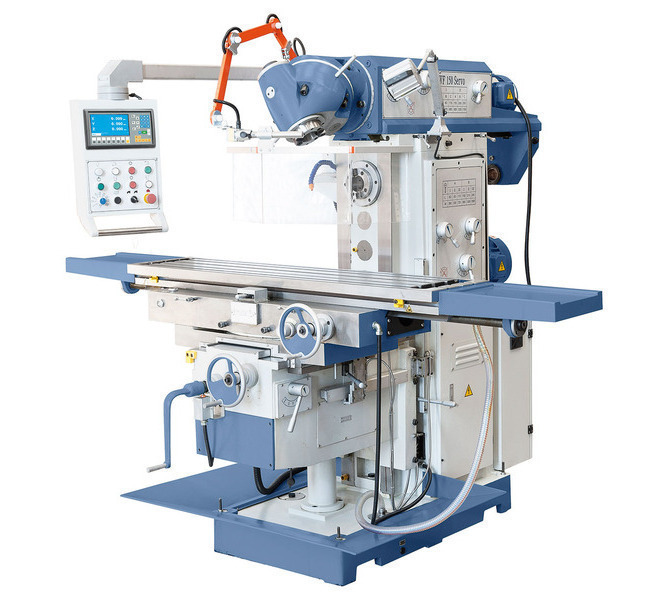

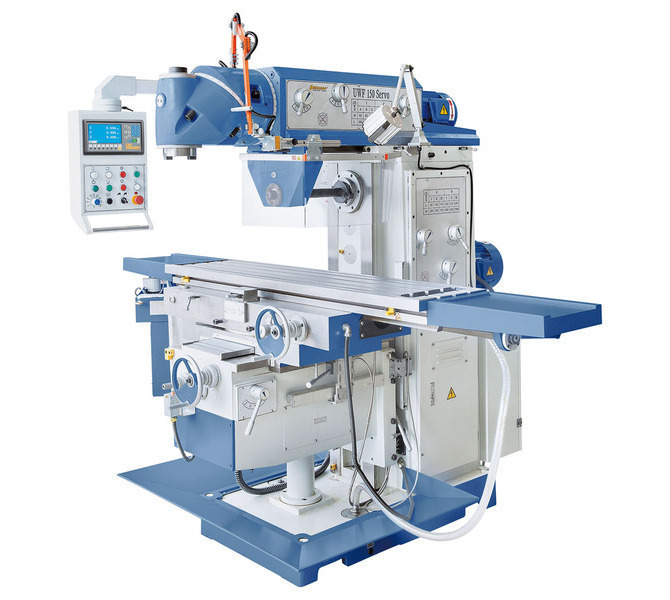

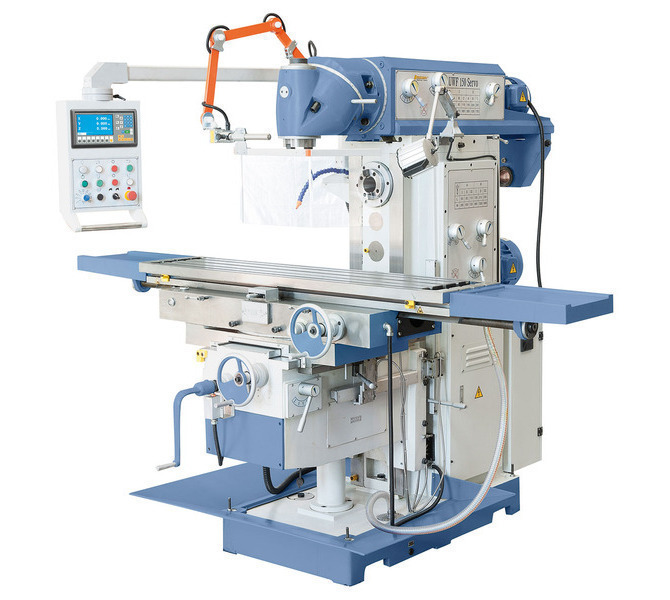

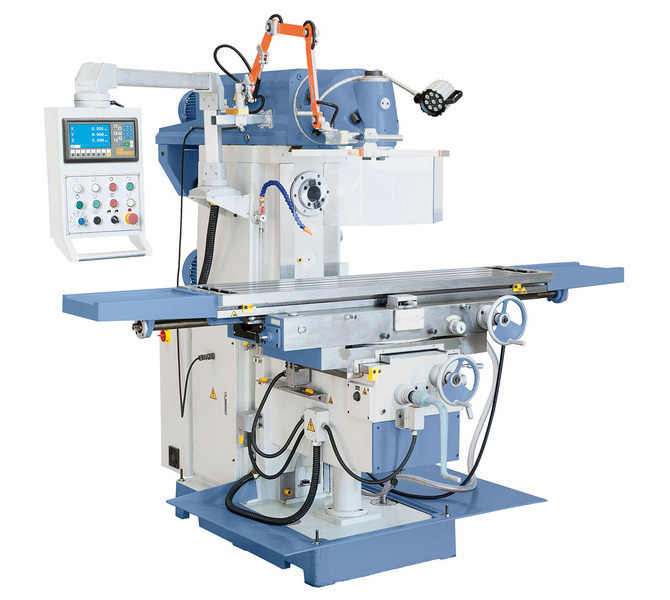

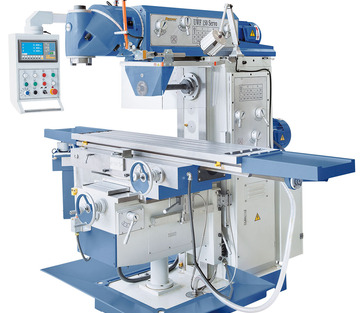

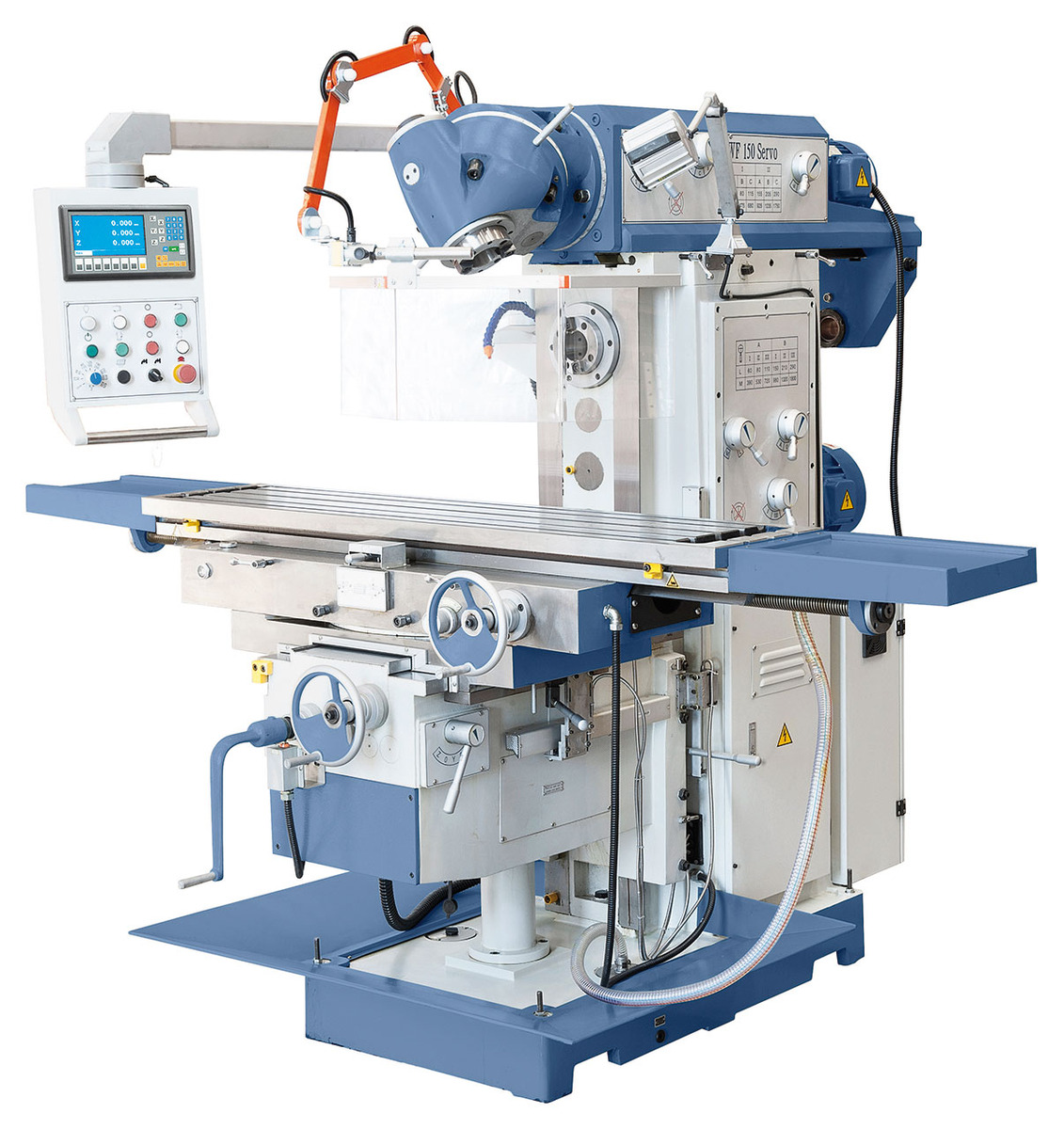

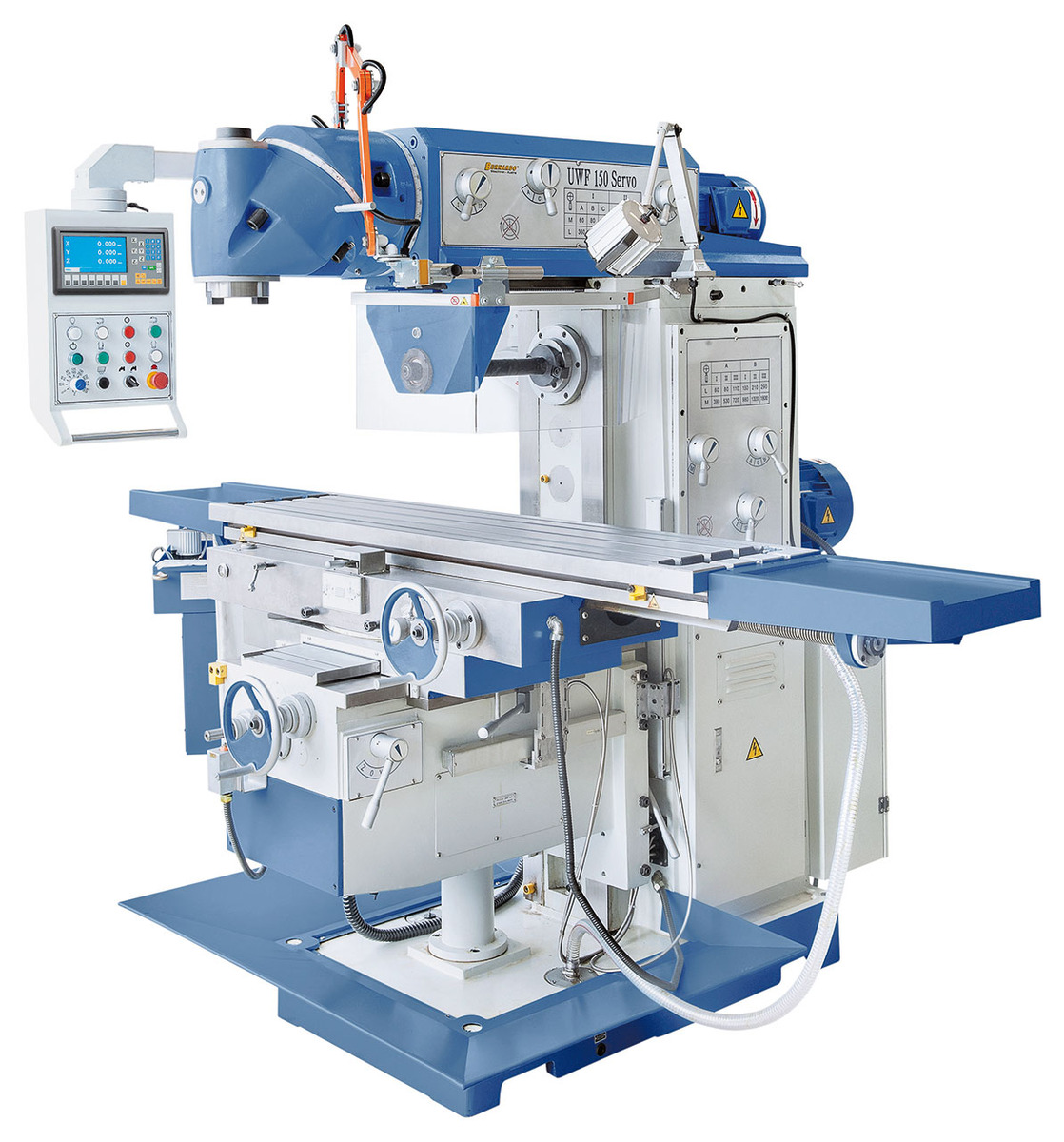

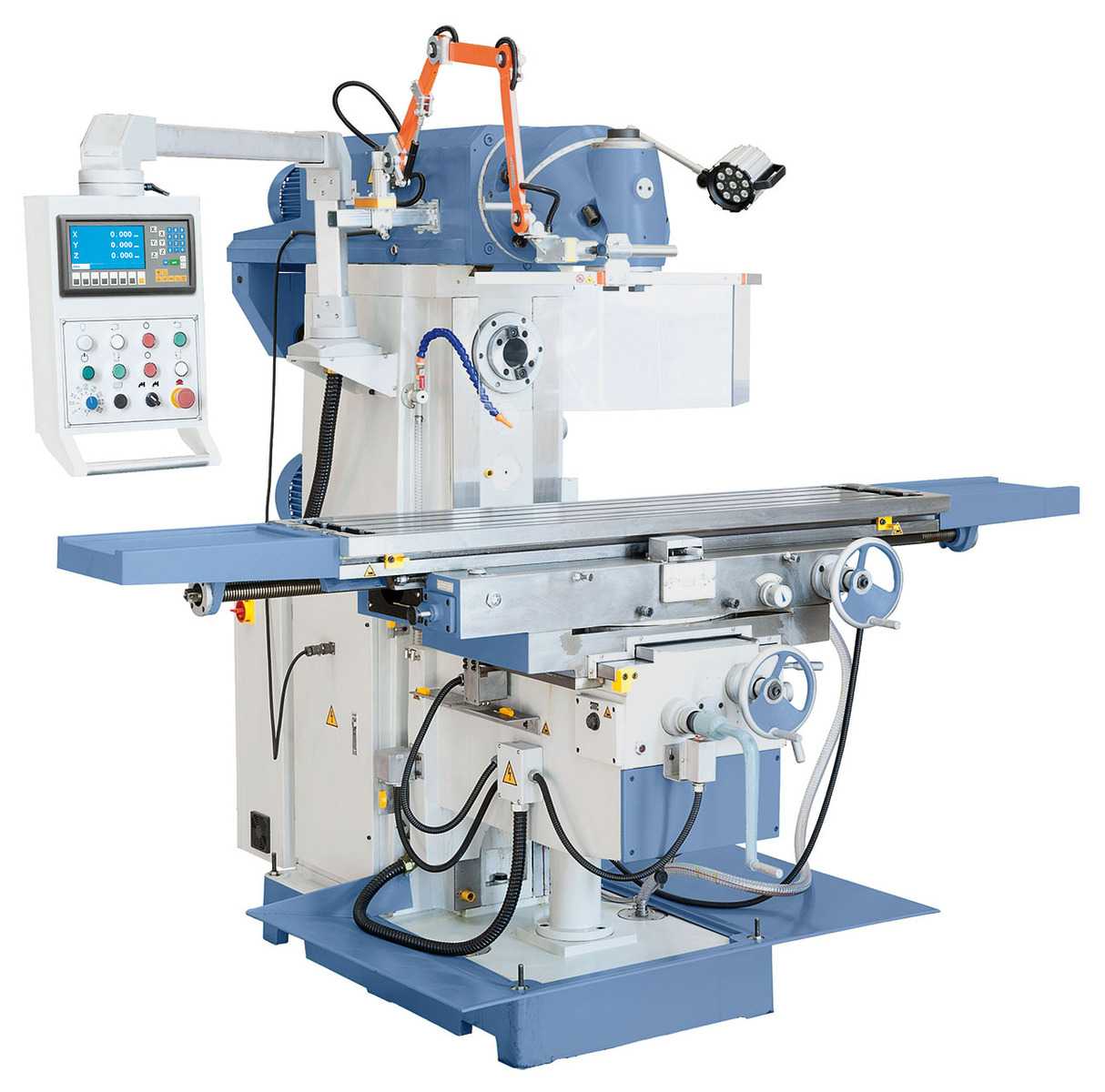

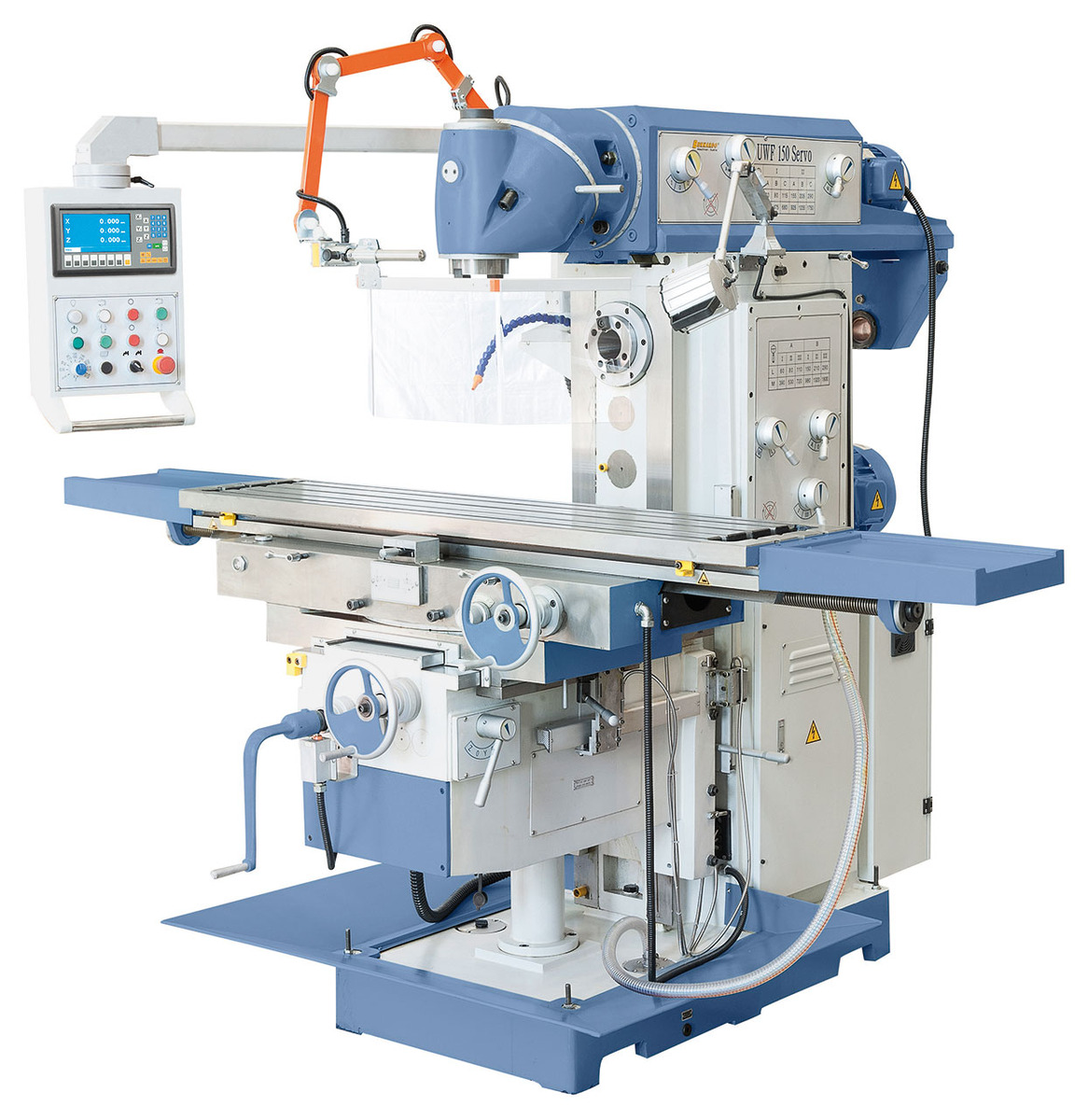

W pełni profesjonalna, duża, frezarka uniwersalna UWF 150 SERWO wyposażona jest w posuwy we wszystkich 3 osiach oraz cyfrowy wyświetlacz 3-osi. Wyposażona jest w super uniwersalną głowicę obracającą się o 360 stopni. Elektryka firmy Schneider electric. ISO 50, stół 1600x360. Wyposażona w bezkonkurencyjny napęd posuwu osi typu SERWO.

Numer katalogowy:

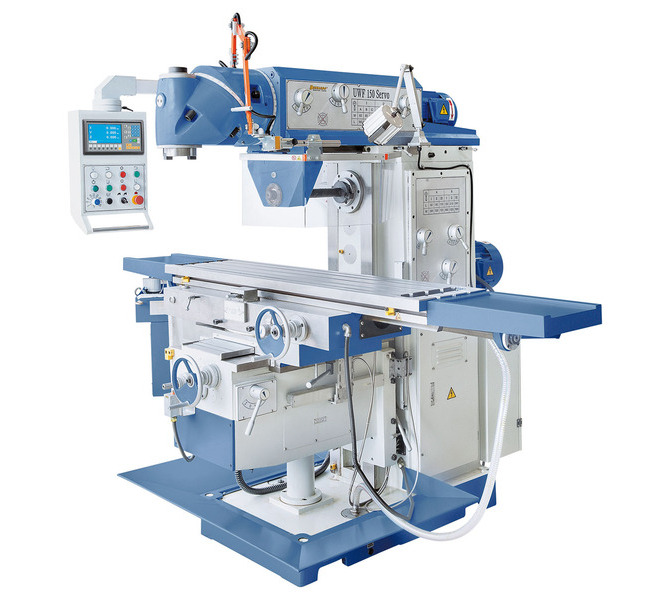

W pełni profesjonalna, duża, frezarka uniwersalna Bernardo UWF 150 SERWO wyposażona jest w posuwy we wszystkich 3 osiach oraz cyfrowy wyświetlacz 3-osi. Wyposażona jest w super uniwersalną głowicę obracającą się o 360 stopni. Elektryka firmy Schneider electric. ISO 50, stół 1600x360. Wyposażona w bezkonkurencyjny napęd posuwu osi typu SERWO.

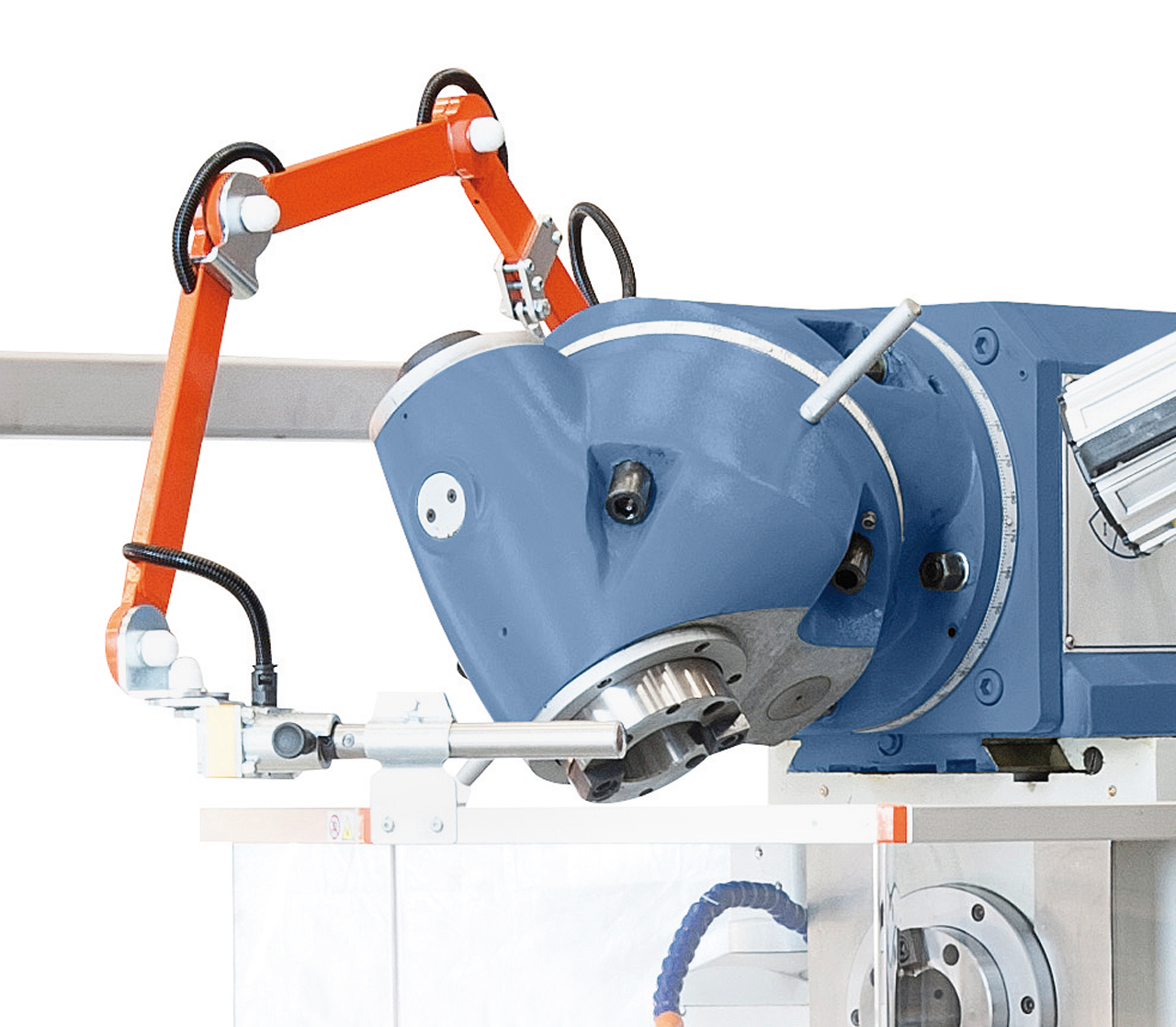

  • Uniwersalna głowica frezu w opatentowanym systemie "HURON", ustawiana pod każdym kątem

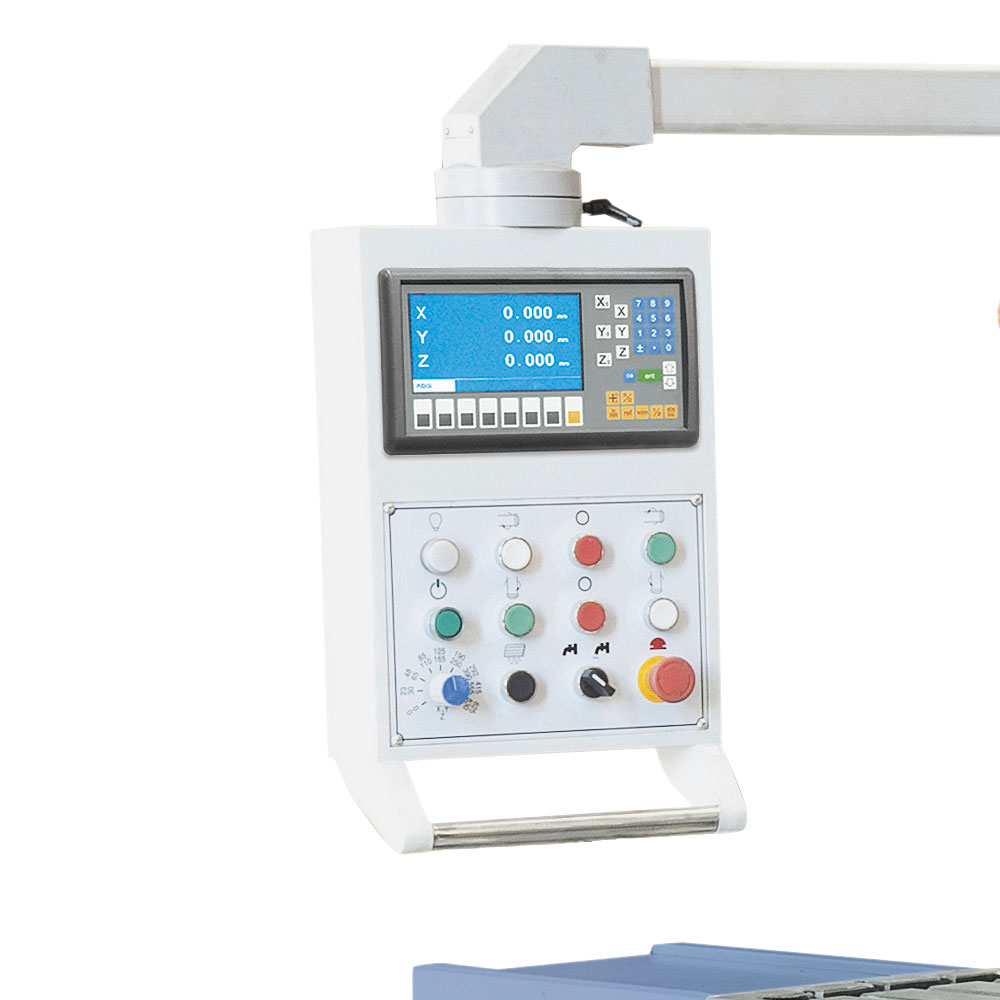

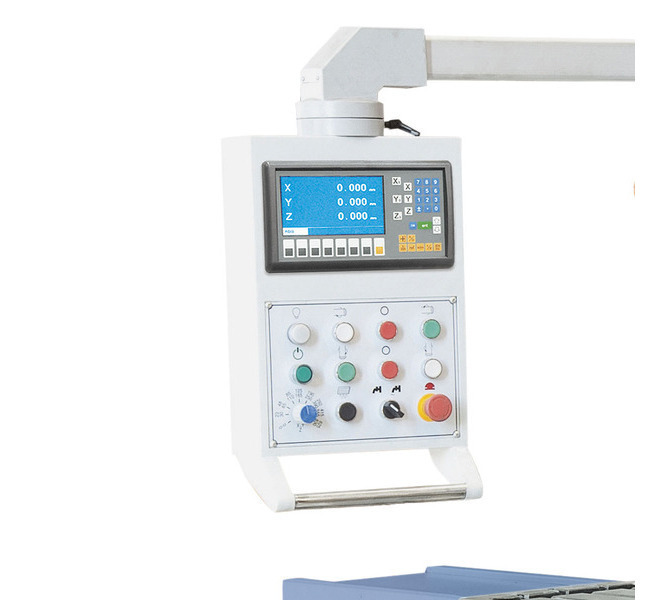

  • Odchylany panel sterowania z ergonomicznymi rozmieszczonymi przełącznikami
  • Ciężka solidna konstrukcja maszyny z odlewu żeliwnego zapewniająca bezwibracyjną prace
  • Wszystkie prowadnice hartowane i szlifowane
  • Centralny układ smarowania

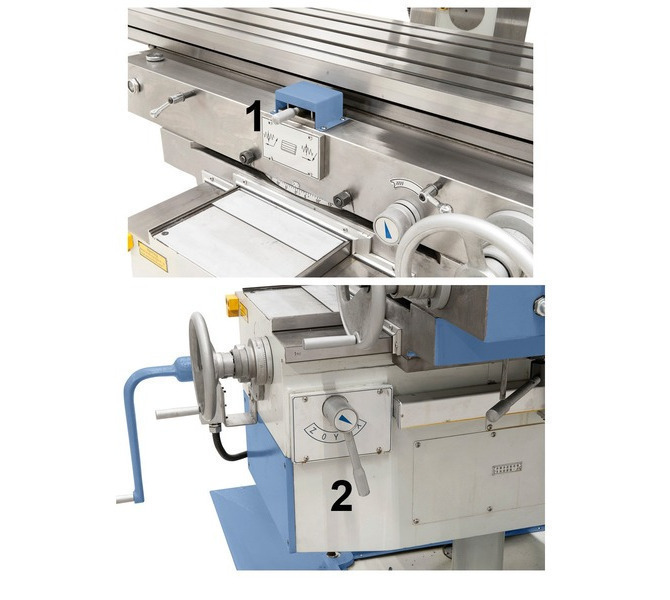

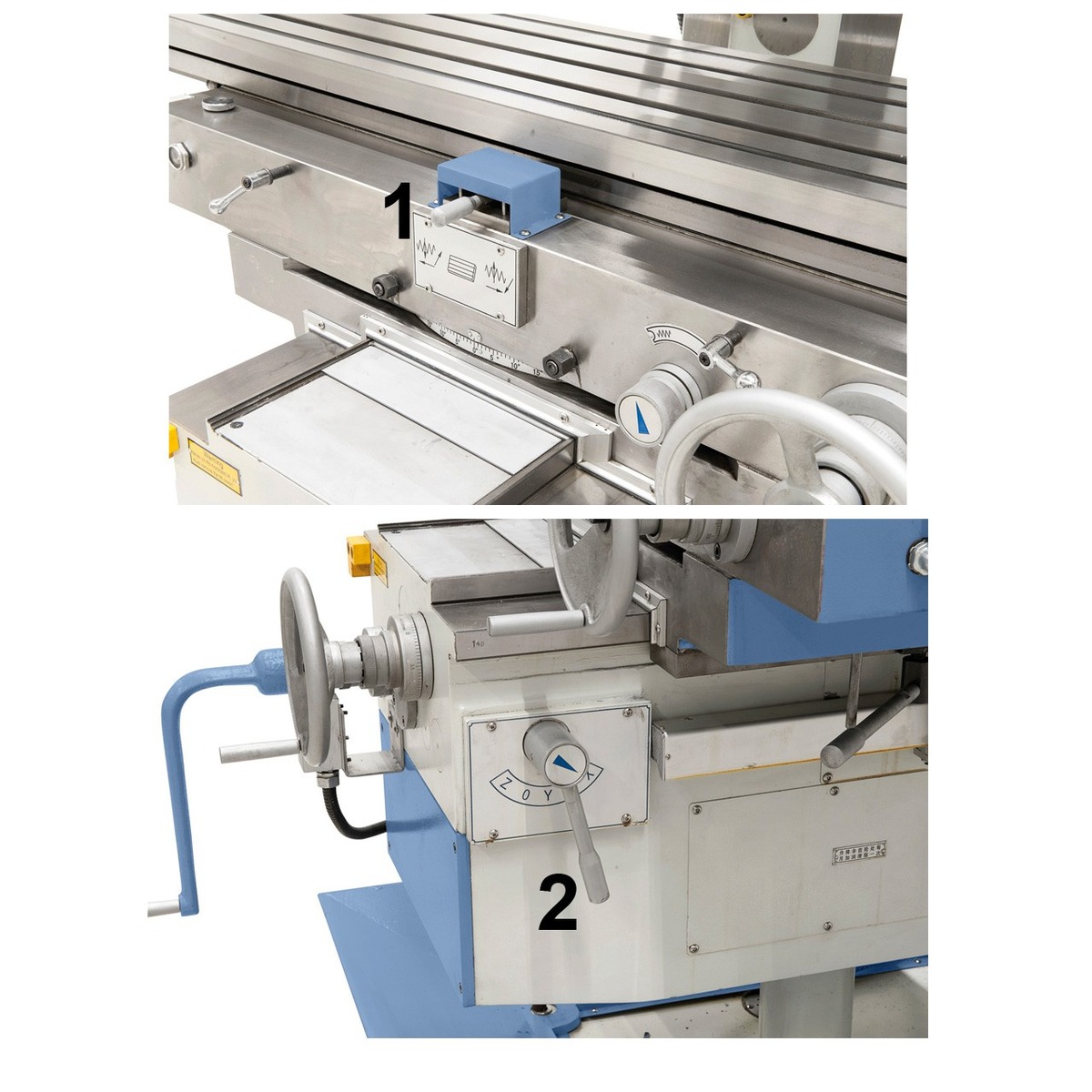

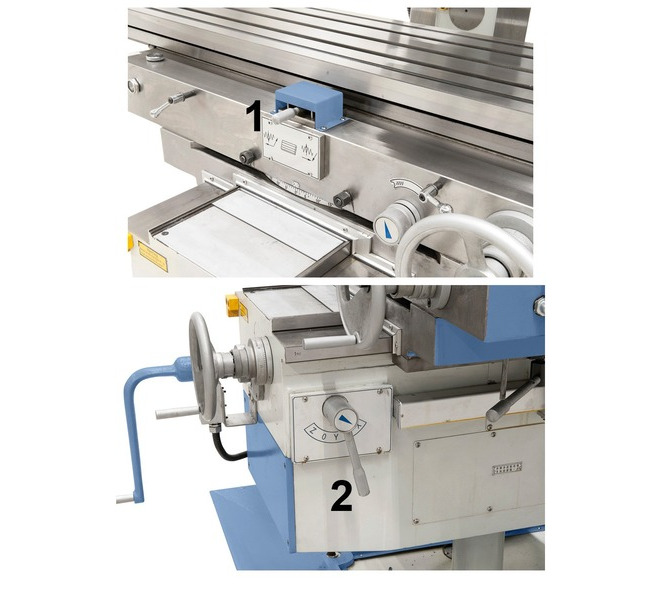

  • Automatyczny posuw stołu dla osi x, y, z, wraz z szybkim posuwem dla wszystkich osi
  • Solidny, duży stół z rowkami T przeznaczony do największych obciążeń
  • Cyfrowy wyświetlacz 3 osi zapewniający maksymalną wydajność pracy
  • Osłony zabezpieczające spełniające najnowsze normy CE

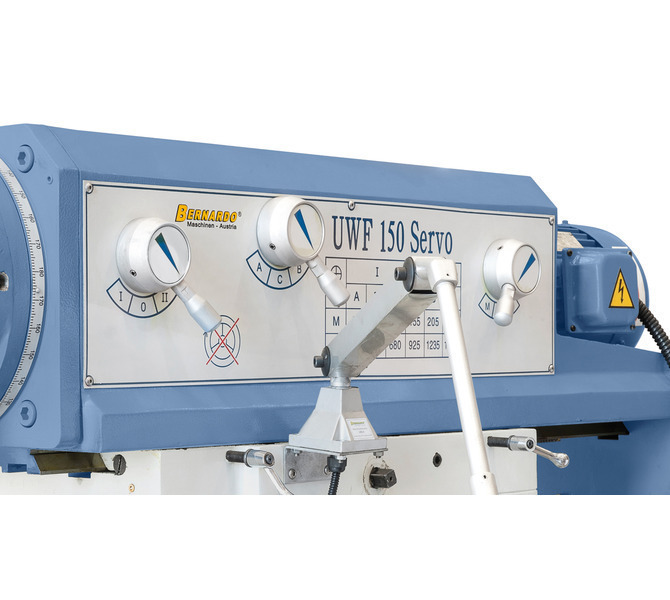

  • Cicha praca dzięki szlifowanym, hartowanym kołom zębatym w przekłądni olejowej
  • 2 wrzeciona pionowe i poziome napędzane przez dwa niezależne silniki
  • W zakresie dostawy stół obrotowy

NAPĘD SERWO ZAPEWNIAJĄCY NAJWYŻSZĄ PRECYZJĘ OBRÓBKI:

  • Najnowocześniejsza technika posuwu osi
  • Wysoka sprawność, która pozostaje stała nawet pod wpływem dużego obciążenia
  • Precyzja i dynamika dorównująca najnowszym maszynom typu CNC
  • Dużo mniejszy błąd luzu (back lash), zapewniający niezwykłą precyzję
  • Całkujący charakter siłownika zapewnia teoretycznie zerowy błąd statyczny
  • Dzięki sprzężeniu zwrotnemu serwonapęd może zasygnalizować przeciążenie i błąd pozycjonowania, sterownik otrzymując taki sygnał bezzwłocznie zatrzymuje pozostałe osie maszyny.



Specyfikacja techniczna

Wielkość stołu - szerokość1600 mm
Wielkość stołu - głębokość360 mm
Stożek uchwytu wrzecionaISO 50
Prędkość obrotowa wrzeciona min.60 obr./min.
Prędkość obrotowa wrzeciona max.1750 obr./min.
Prędkość obrotowa wrzeciona poziomego min.60 obr./min.
Prędkość obrotowa wrzeciona poziomego max.1800 obr./min.
Zmiana obrotów - ilosć biegów / bezstop.pionowe - 12, poziome - 12
Droga przesuwu w osi X1300 mm
Droga przesuwu w osi Y300 mm
Droga przesuwu w osi Z400 mm
Odstęp wrzeciono / stół15 - 415 mm
Odstęp wrzeciono poziome / stół185 - 585 mm
Odstęp wrzeciono / kolumna min.215 mm
Odstęp wrzeciono / kolumna maks.840 mm
Obrót stołu-45° - +45°
Obciążenie stołu maks.300 kg
Wychylanie wrzeciennika360°
Automatyczny posuwu w osi X(8) 30 - 830 mm/min.
Automatyczny posuwu w osi Y(8) 30 - 830 mm/min.
Automatyczny posuwu w osi Z(8) 23 - 625 mm/min.
Szybki bieg osi X, Y, Z1200 / 800 / 600 mm/min.
Rowki T-owe (ilość, rozmiar, rozstaw)3 / 18 / 80 mm
Moc silnika5.5 kW
Moc silnika drugiego wrzeciona4 kW
Serwosilnik / silnik posuwu10 / 1,5 Nm / kW
Moc pompy układu chłodzenia0.9 kw
Wydajność pompy chłodzenia25 l/min
Wymiary - szerokość2530 mm
Wymiary - głębokość2200 mm
Wymiary - wysokość2300 mm
Waga ok.2650 kg
TYPOWE DLA TEGO MODELU
Automatyczny posuw wrzecionaNIE
Bezstopniowa reg. obrotówNIE
Automatyczny posuw w osi XTAK
Automatyczny posuw w osi YTAK
Automatyczny posuw w osi ZTAK

Zakres dostawy

  • Oświetlenie LED
  • Układ chłodzenia
  • Układ centralnego smarowania
  • Długi trzpień ISO 50/27 mm / ISO 50/32 mm
  • Redukcja ISO 50 / MK 4
  • Posuw stołu dla osi x, y, z
  • Wanna płynu chłodzącego
  • Cyfrowy wyświetlacz 3 osi
  • Regulowana osłona z najnowszymi zabezpieczeniami
  • Narzędzia do obsługi
  • Stoł obrotowy
  • SERWONAPĘD
  • Wymagane prawem osłony bezpieczeństwa
  • Pełna dokumentacja DTR w j. polskim
  • Certyfikat CE
  • 24 miesięczna gwarancja dla wszystkich bez dopłat
