{{selectedProduct.name}}

Nr kat.: 02-1286XL

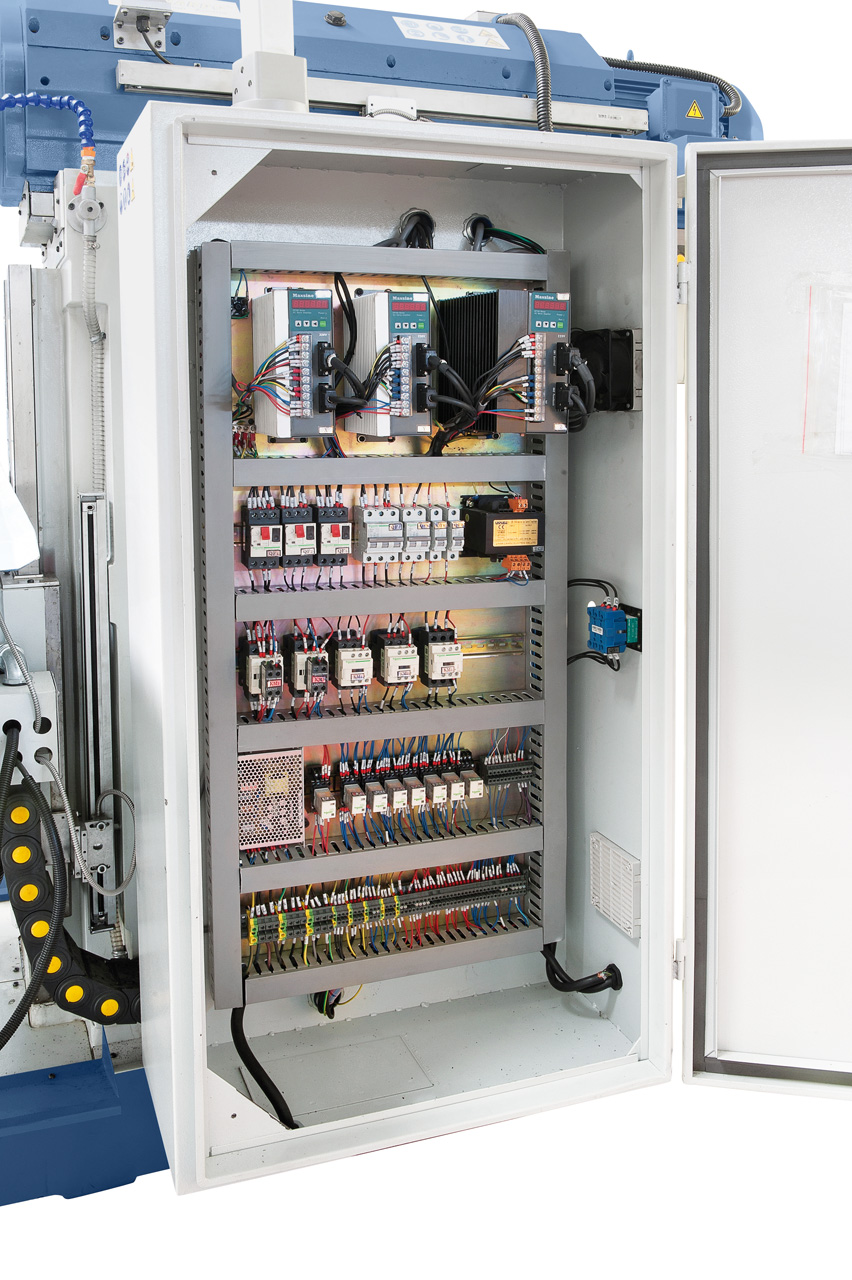

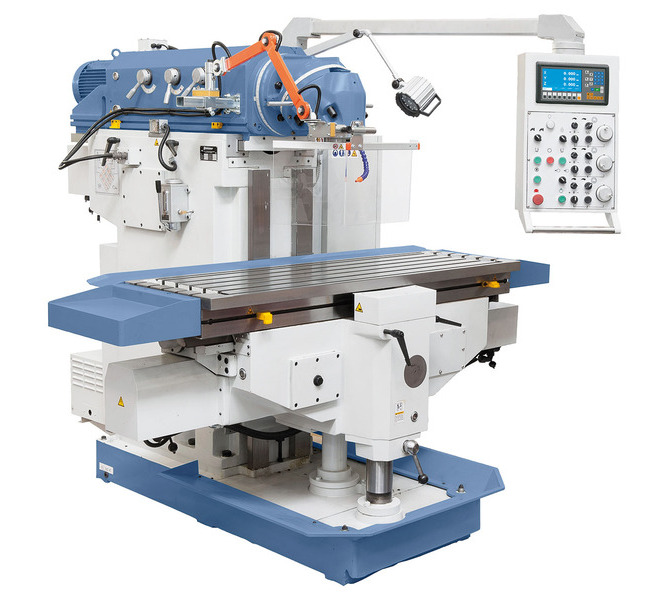

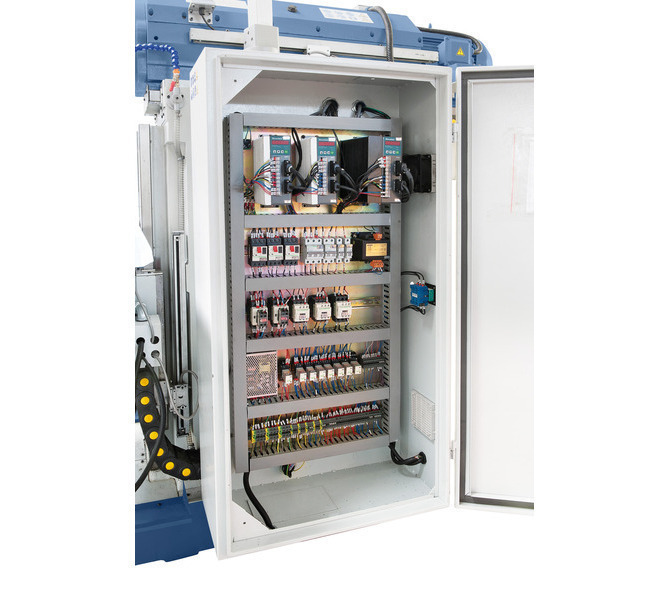

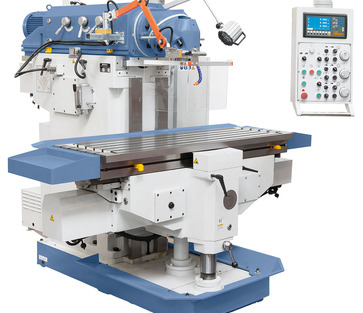

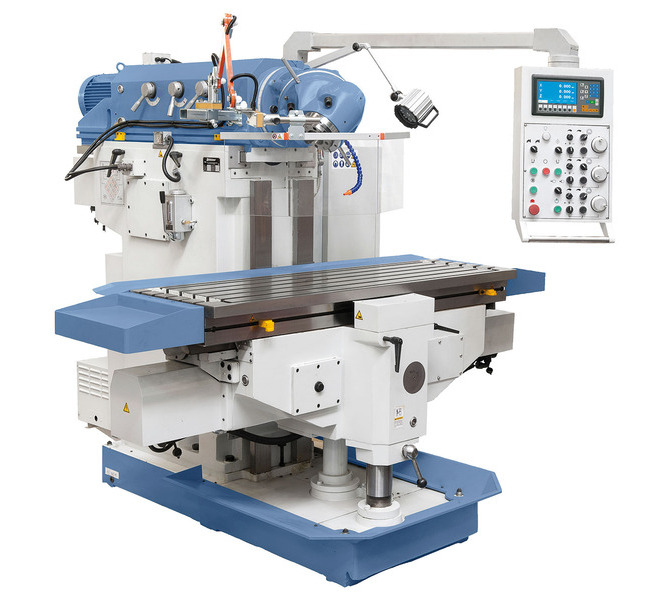

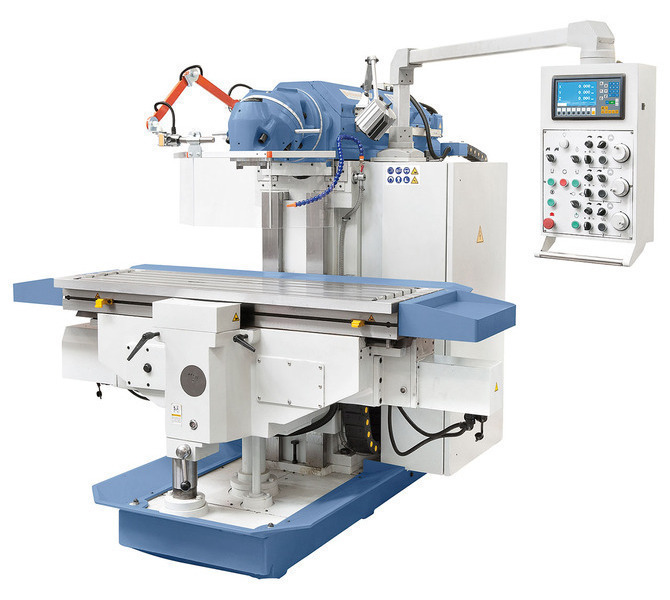

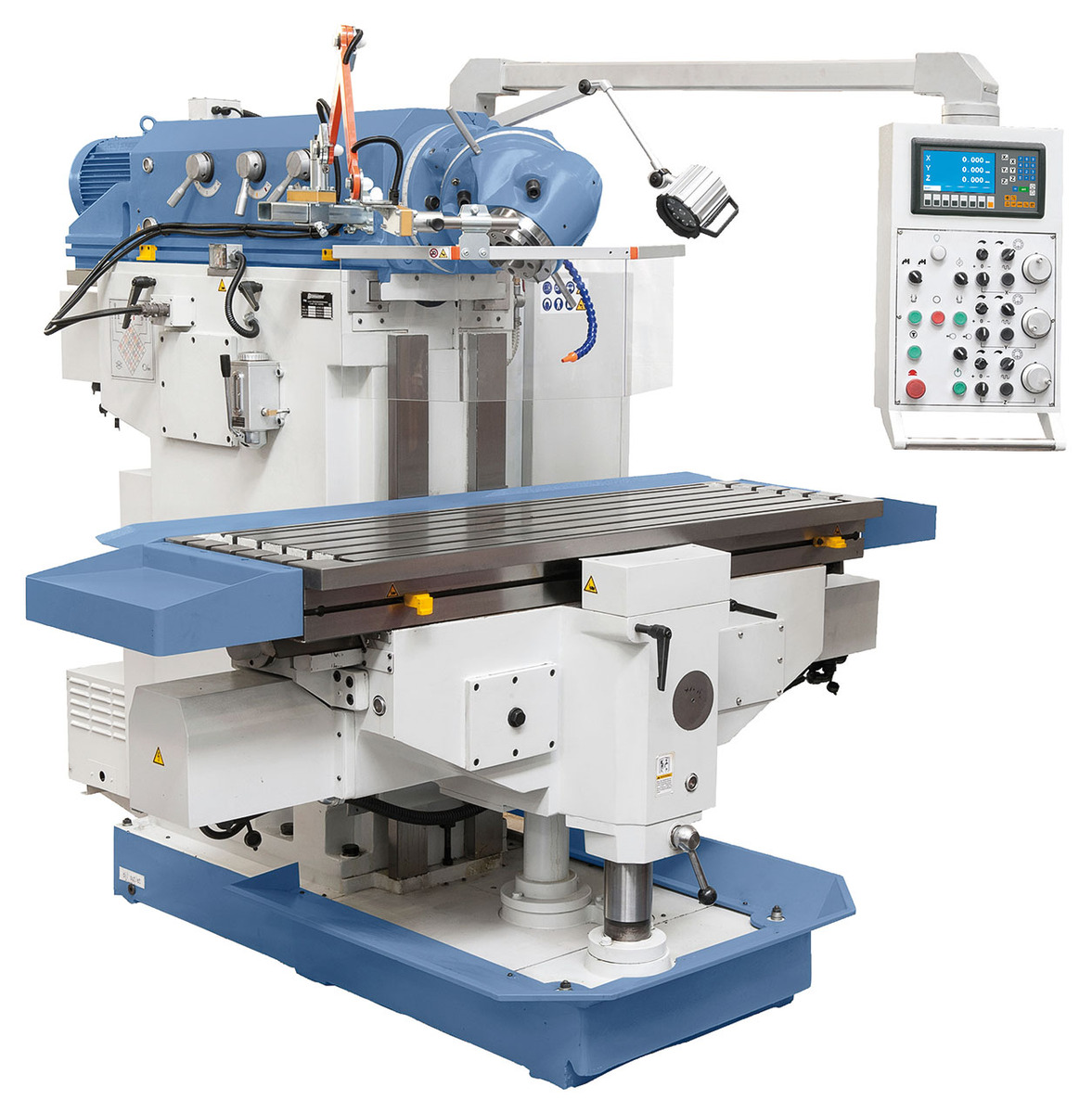

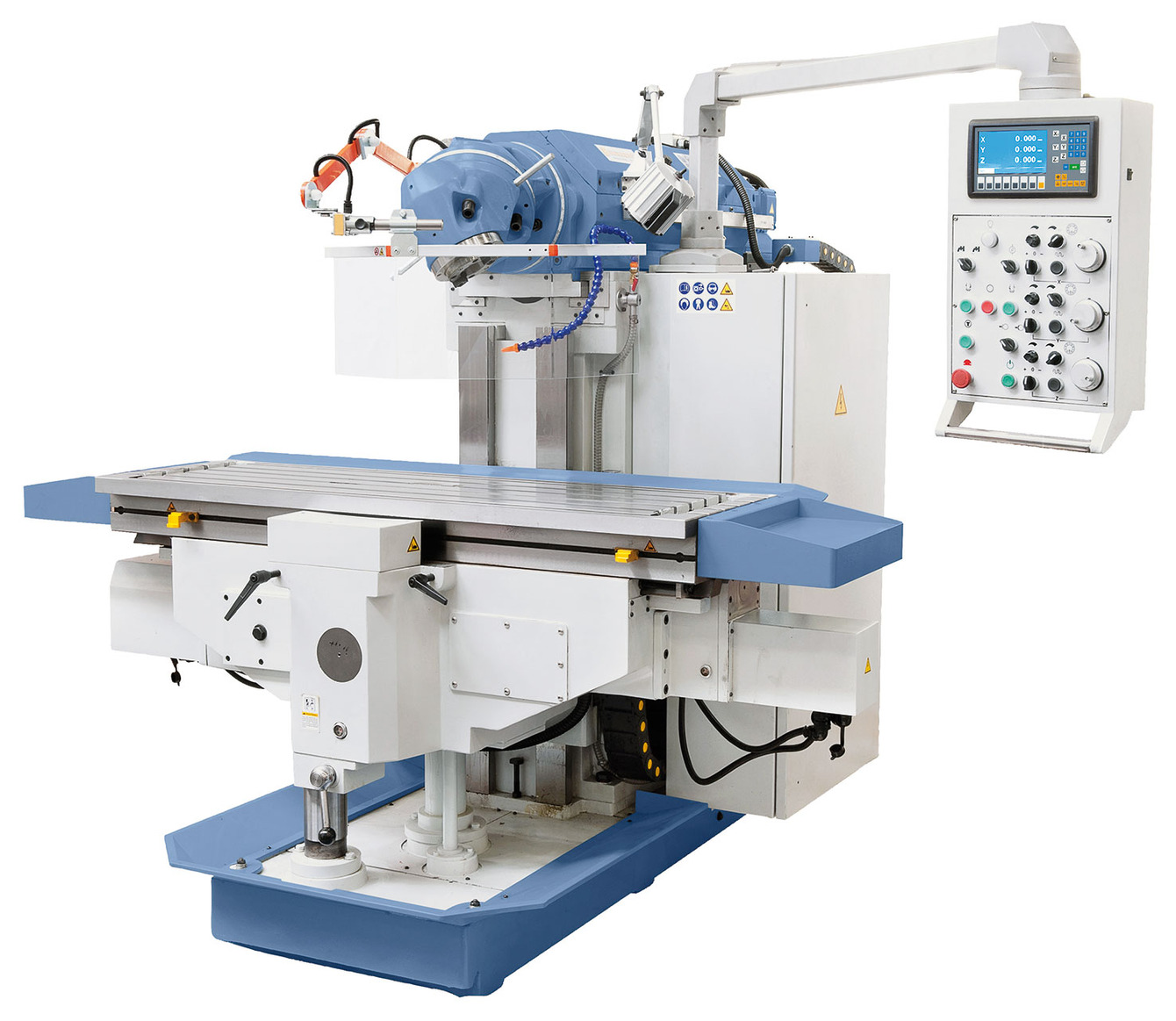

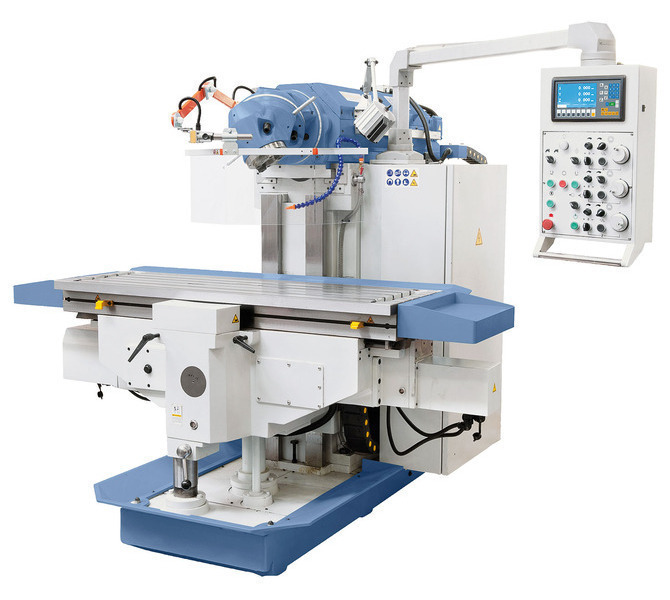

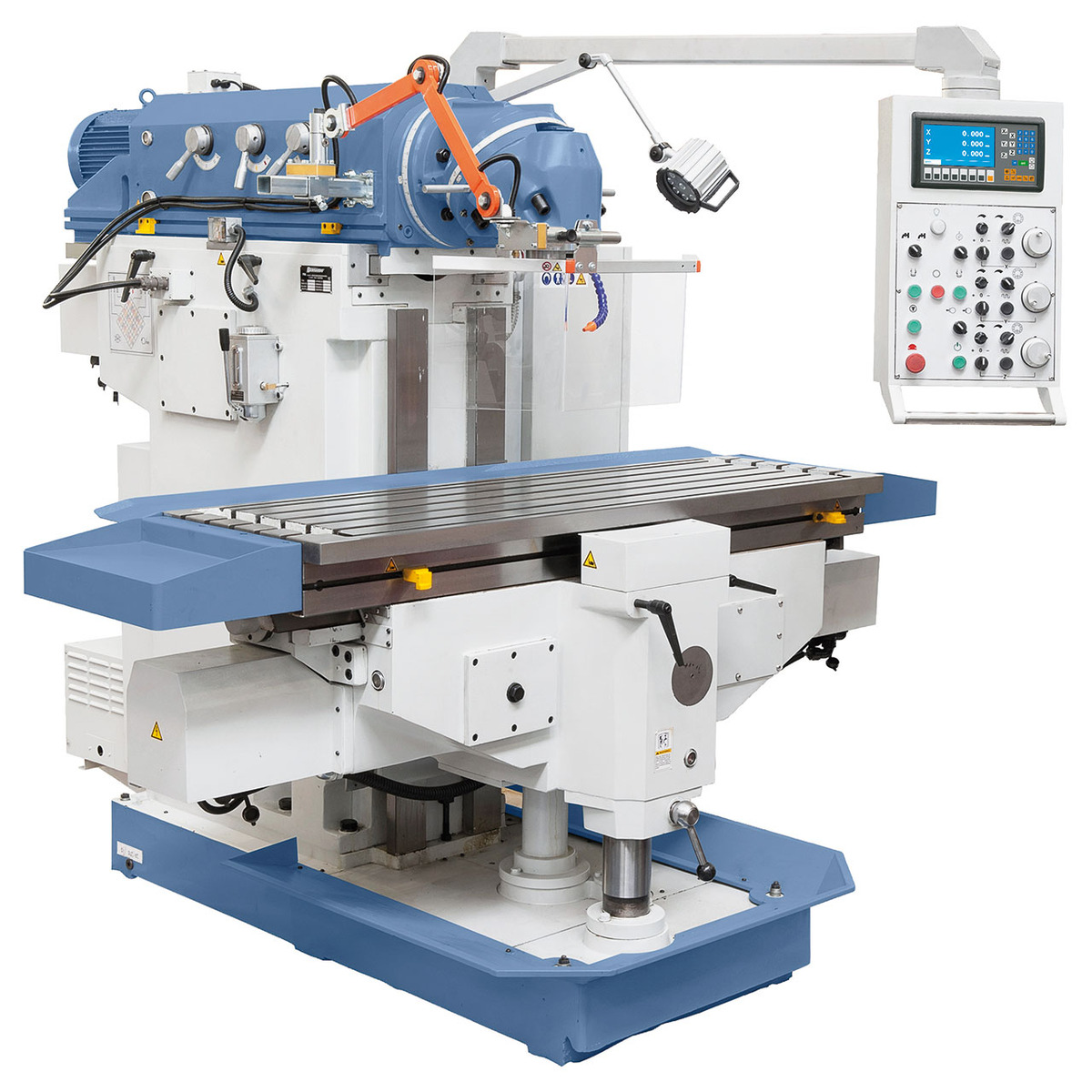

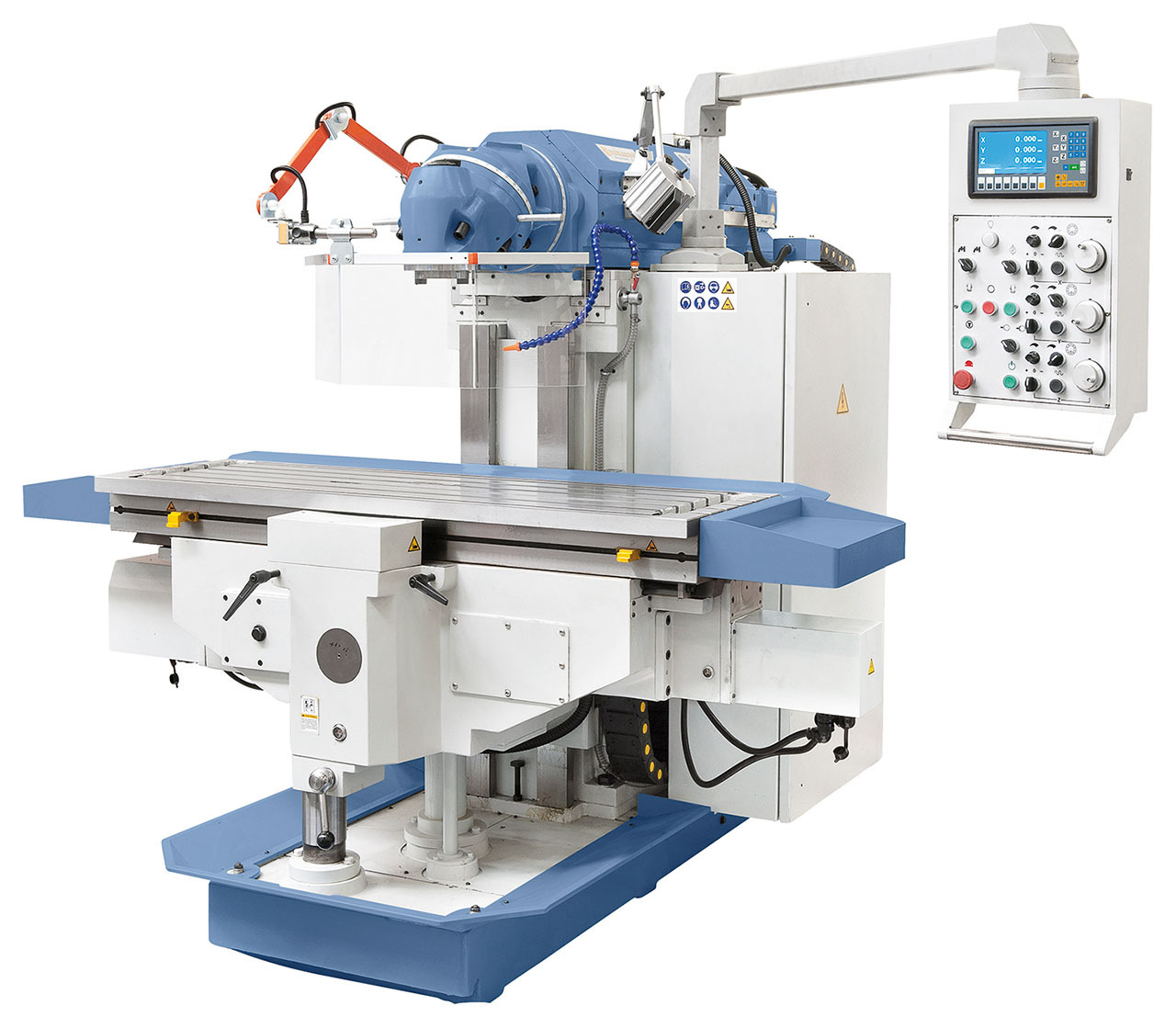

W pełni produkcyjne, masywne, frezarki serii FU wyposażone w bezstopniowo regulowaną prędkość posuwu we wszystkich 3 osiach wraz z trybem szybkiego przesuwu oraz cyfrowy wyświetlacz 3-osi. Linia FU charakteryzuje się multi uniwersalną głowicą obracającą się o 360 stopni. Elektryka znanej firmy Schneider electric. ISO 50, Stół 1600x500. Wyposażona w bezkonkurencyjny napęd posuwu osi typuSERWO.

Numer katalogowy:

W pełni produkcyjne, masywne, frezarki serii FU wyposażone w bezstopniowo regulowaną prędkość posuwu we wszystkich 3 osiach wraz z trybem szybkiego przesuwu oraz cyfrowy wyświetlacz 3-osi. Linia FU charakteryzuje się multi uniwersalną głowicą obracającą się o 360 stopni. Elektryka znanej firmy Schneider electric. ISO 50. Wyposażona w bezkonkurencyjny napęd posuwu osi typu SERWO.



  • Bezstopniowo regulowana prędkość posuwu we wszystkich 3 osiach wraz z trybem szybkiego przesuwu

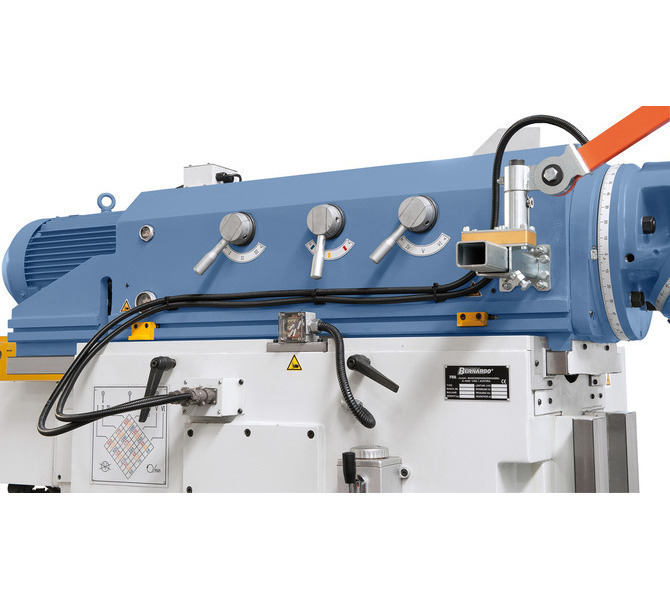

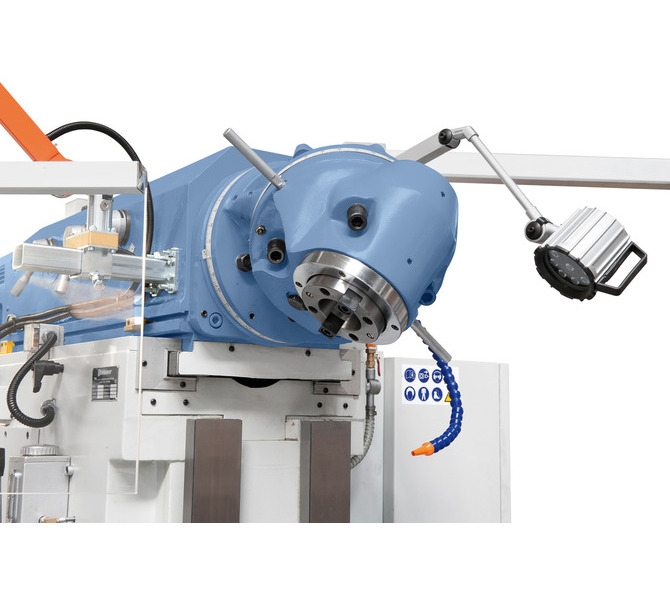

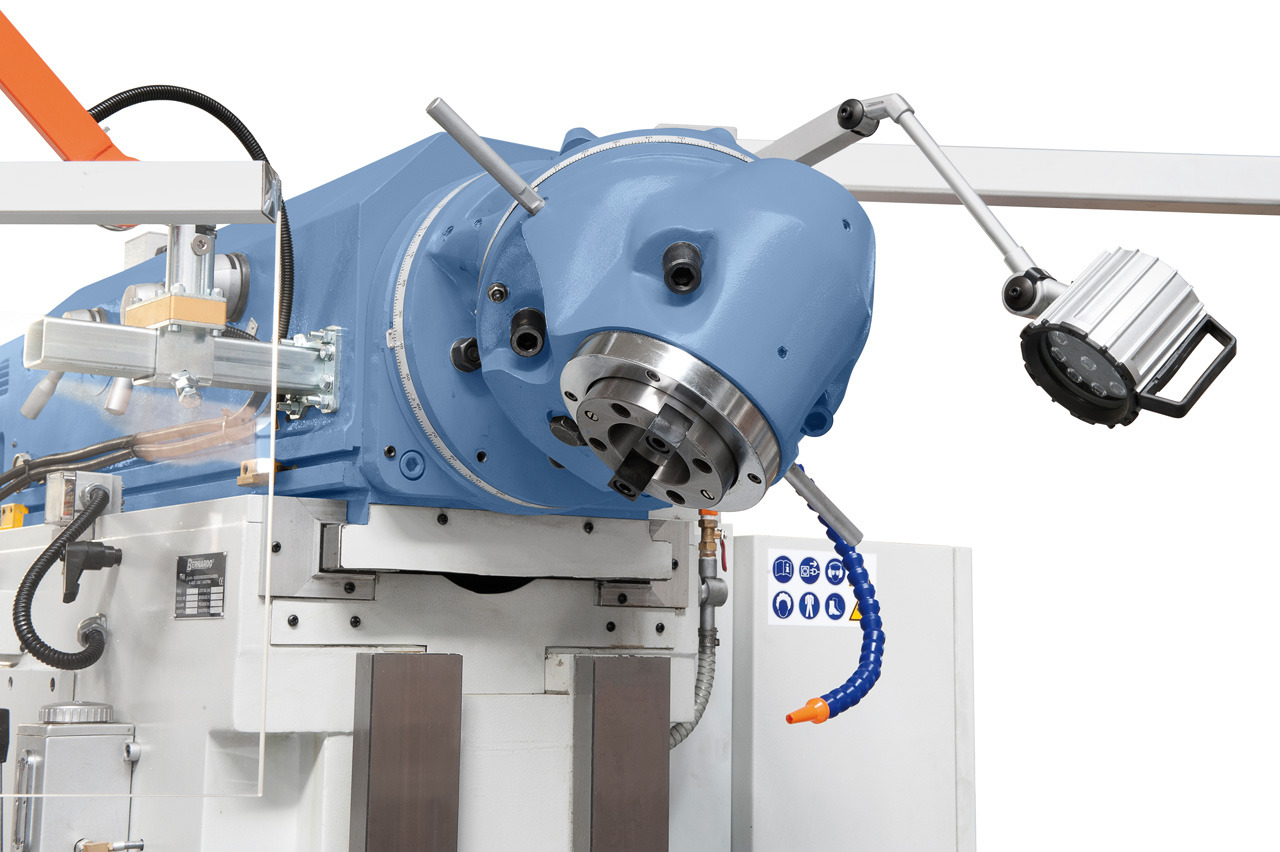

  • Uniwersalna głowica frezu w opatentowanym systemie "HURON", ustawiana pod każdym kątem

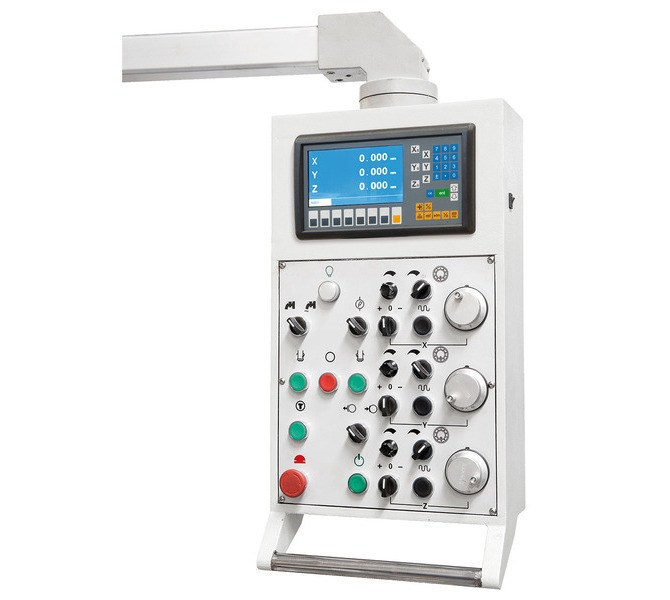

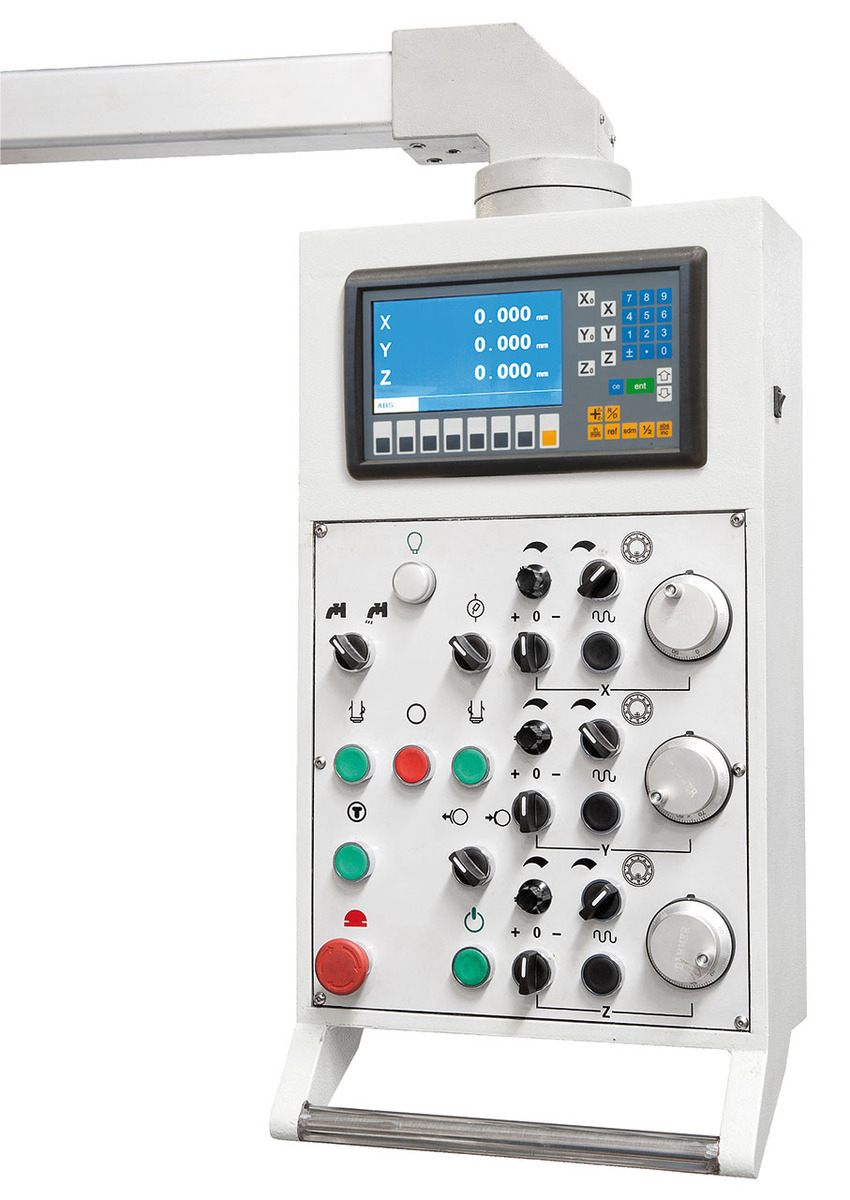

  • Odchylany panel sterowania z ergonomicznymi rozmieszczonymi przełącznikami
  • Ciężka solidna konstrukcja maszyny z odlewu żeliwnego zapewniająca bezwibracyjną prace

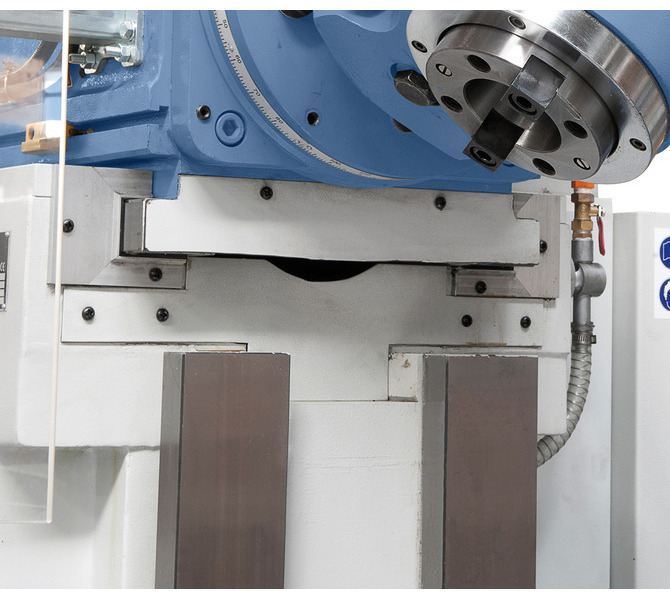

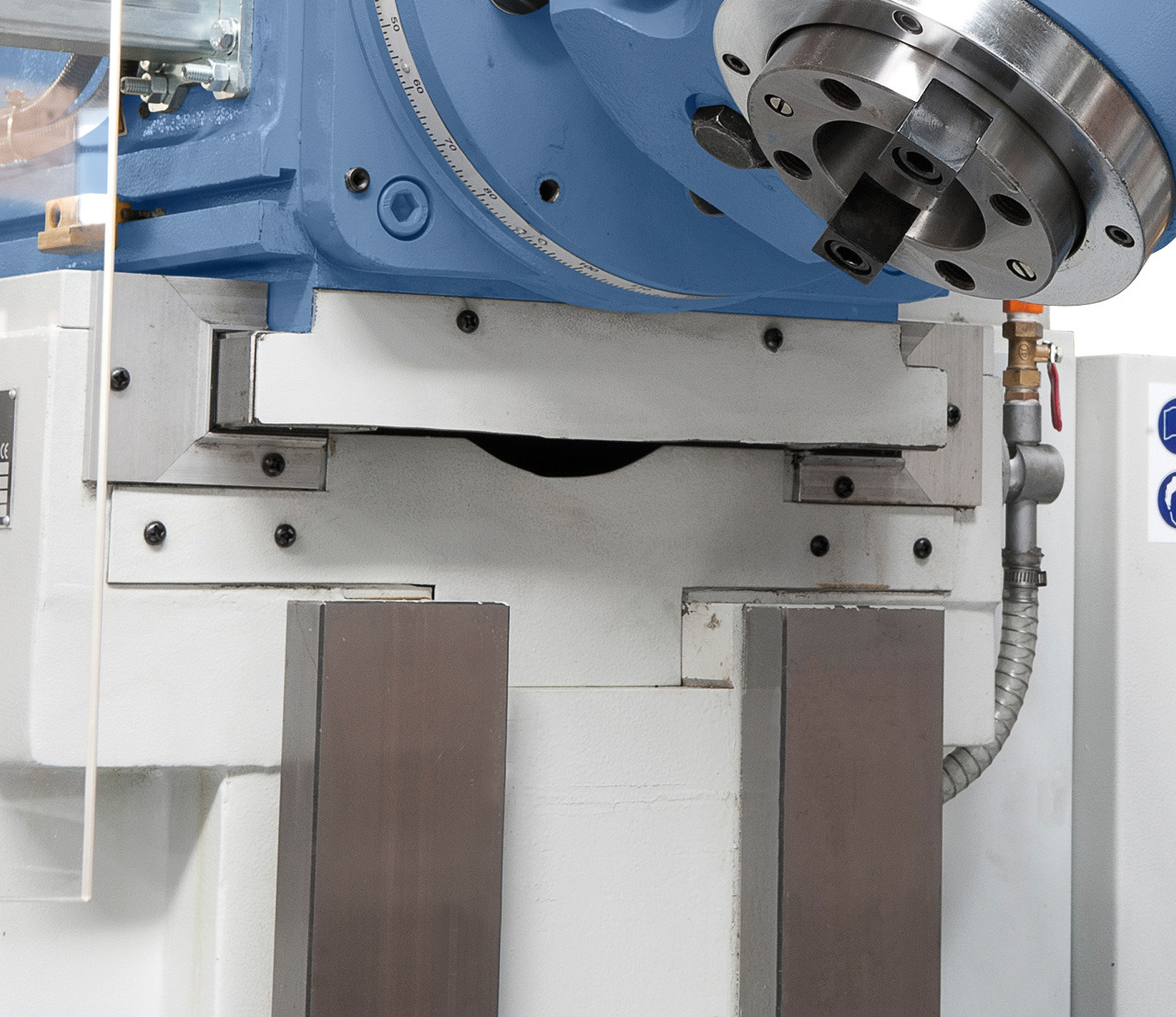

  • Wszystkie prowadnice hartowane i szlifowane
  • Śruby kulowe we wszystkich osiach dla wyższej dokładności obróki
  • Centralny układ smarowania
  • Automatyczny posuw stołu dla osi x, y, z, wraz z szybkim posuwem dla wszystkich osi

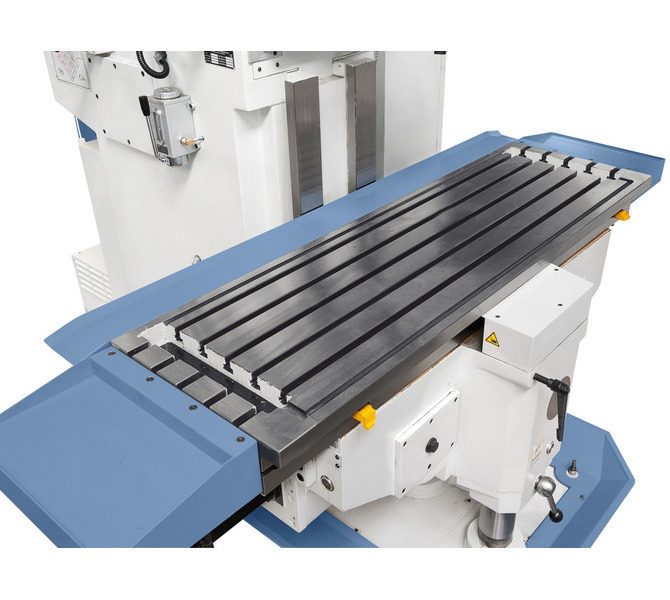

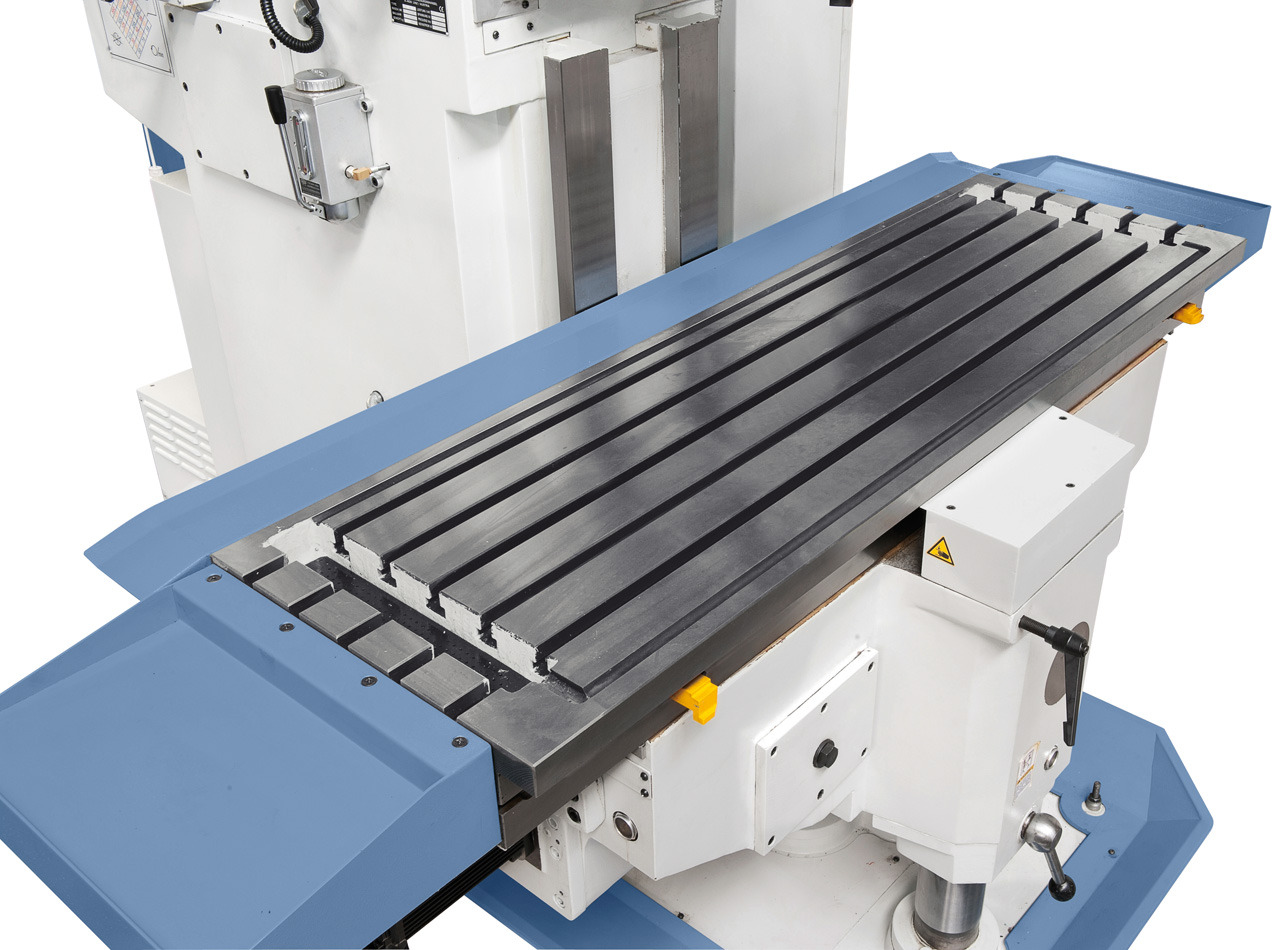

  • Solidny, duży stół z rowkami T przeznaczony do największych obciążeń
  • Cyfrowy wyświetlacz 3 osi zapewniający maksymalną wydajność pracy

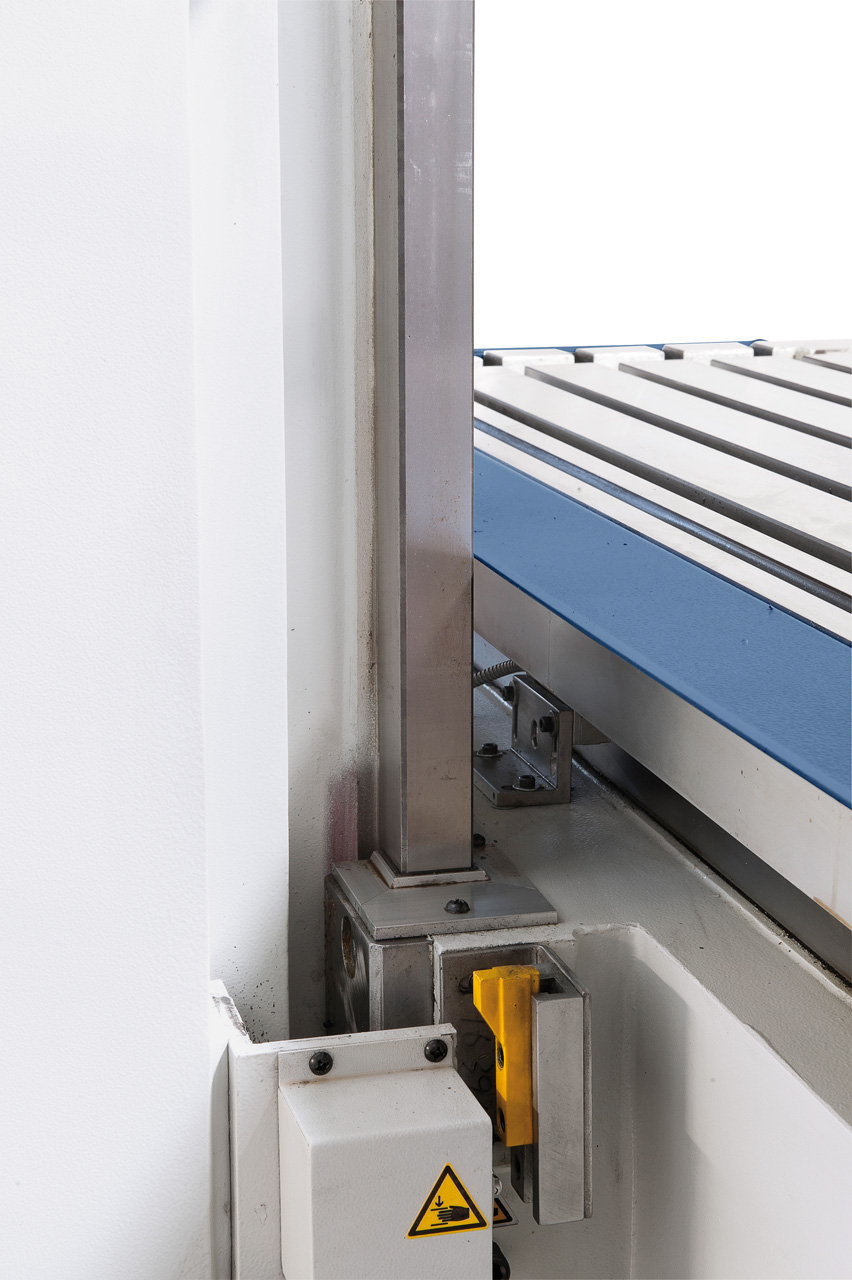

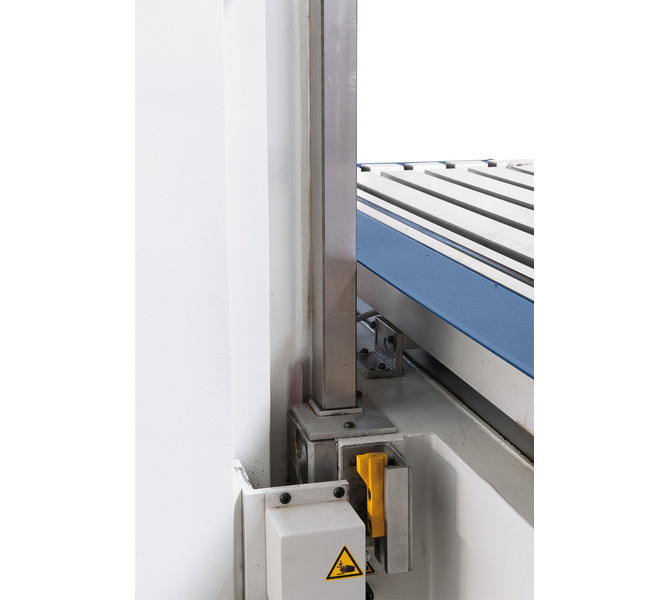

  • Osłony zabezpieczające spełniające najnowsze normy CE

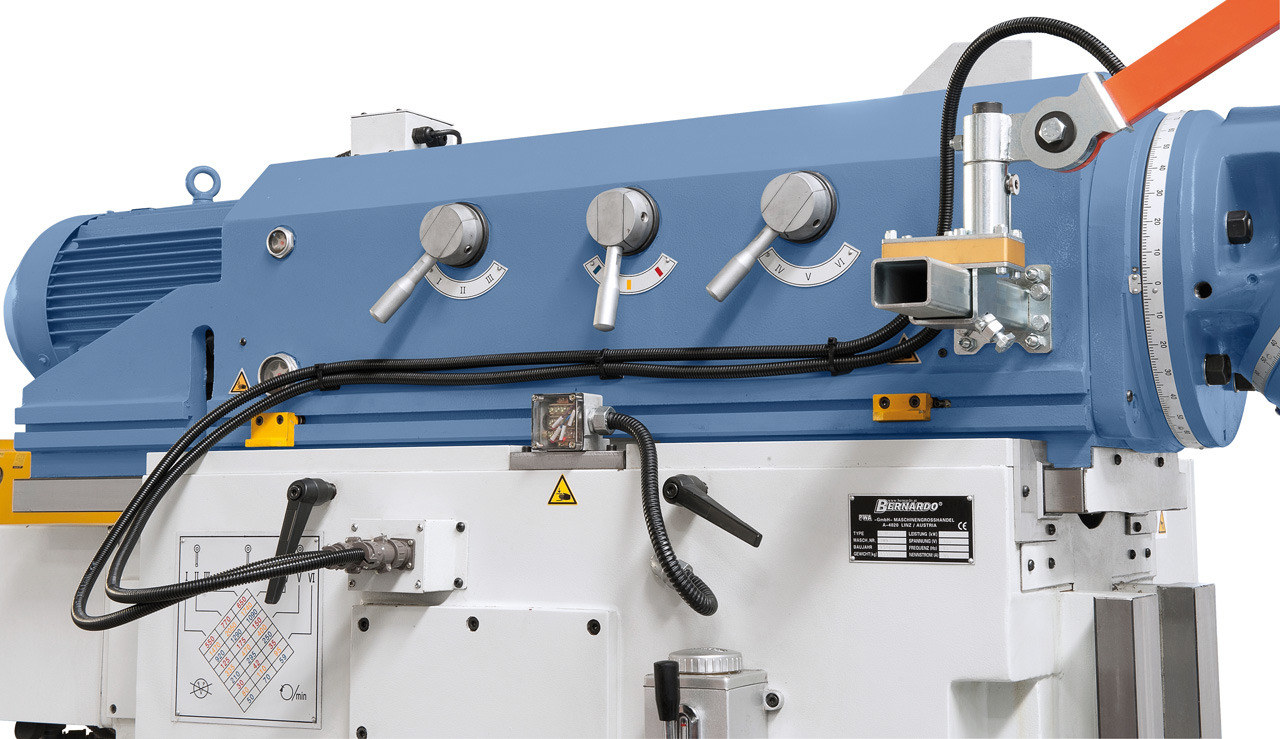

  • Cicha praca dzięki szlifowanym, hartowanym kołom zębatym w przekładni olejowej

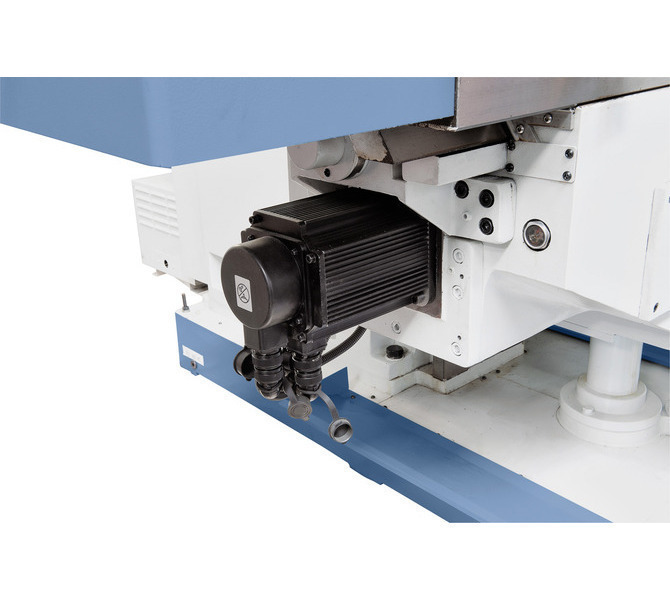

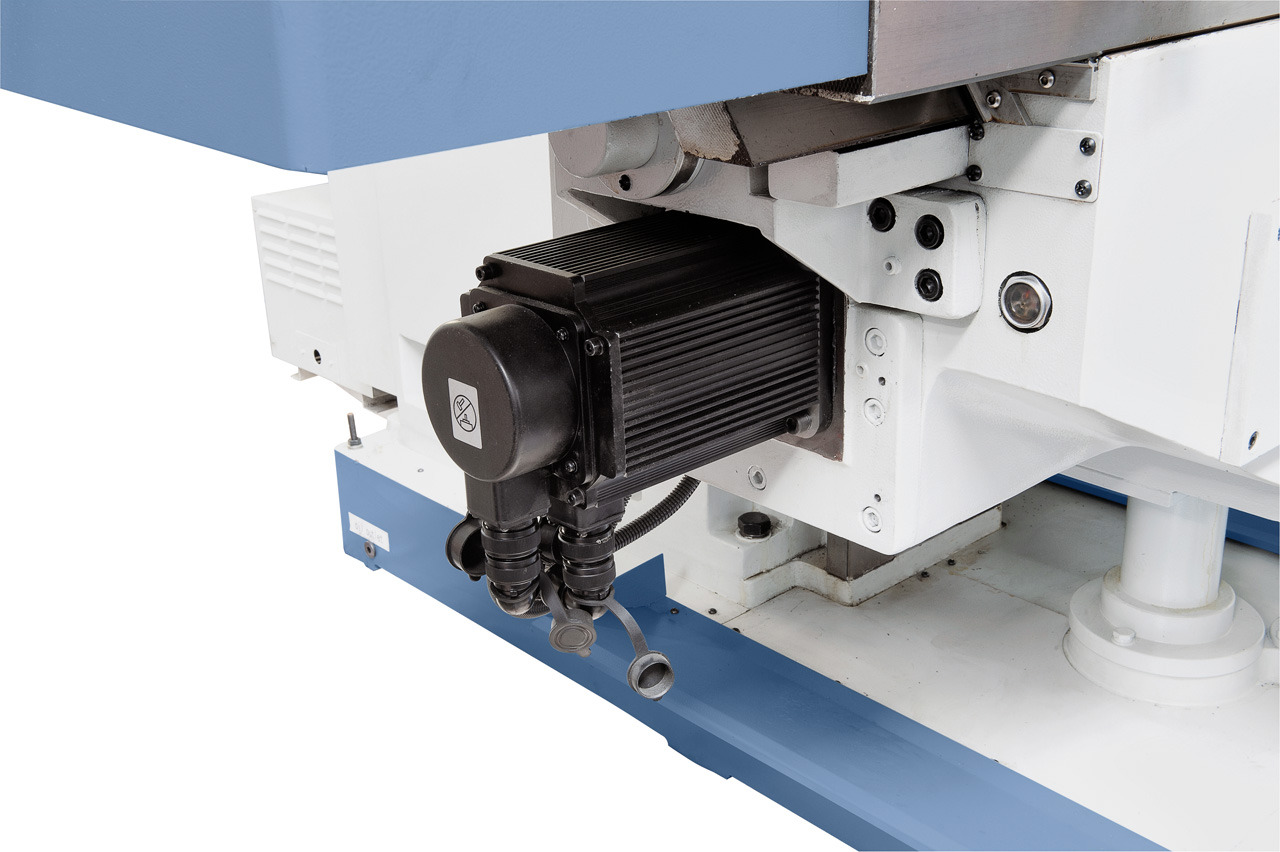

NAPĘD SERWO ZAPEWNIAJĄCY NAJWYŻSZĄ PRECYZJĘ OBRÓBKI:

  • Najnowocześniejsza technika posuwu osi
  • Wysoka sprawność, która pozostaje stała nawet pod wpływem dużego obciążenia
  • Precyzja i dynamika dorównująca najnowszym maszynom typu CNC
  • Dużo mniejszy błąd luzu (back lash), zapewniający niezwykłą precyzję
  • Całkujący charakter siłownika zapewnia teoretycznie zerowy błąd statyczny
  • Dzięki sprzężeniu zwrotnemu serwonapęd może zasygnalizować przeciążenie i błąd pozycjonowania, sterownik otrzymując taki sygnał bezzwłocznie zatrzymuje pozostałe osie maszyny.




Specyfikacja techniczna

Wielkość stołu - szerokość1600 mm
Wielkość stołu - głębokość500 mm
Stożek uchwytu wrzecionaISO 50
Prędkość obrotowa wrzeciona min.30 obr./min.
Prędkość obrotowa wrzeciona max.2050 obr./min.
Zmiana obrotów - ilosć biegów / bezstop.27
Droga przesuwu w osi X1200 mm
Droga przesuwu w osi Y700 mm
Droga przesuwu w osi Z500 mm
Odstęp wrzeciono / stół50 – 550 mm
Odstęp wrzeciono / kolumna min.28 mm
Odstęp wrzeciono / kolumna maks.728 mm
Obciążenie stołu maks.1800 kg
Automatyczny posuwu w osi X10 – 1000 mm/min.
Automatyczny posuwu w osi Y10 – 1000 mm/min.
Automatyczny posuwu w osi Z5 – 500 mm/min.
Szybki bieg osi X, Y, Z2200 / 2200 / 1100 mm/min.
Rowki T-owe (ilość, rozmiar, rozstaw)5 / 18 / 80 mm

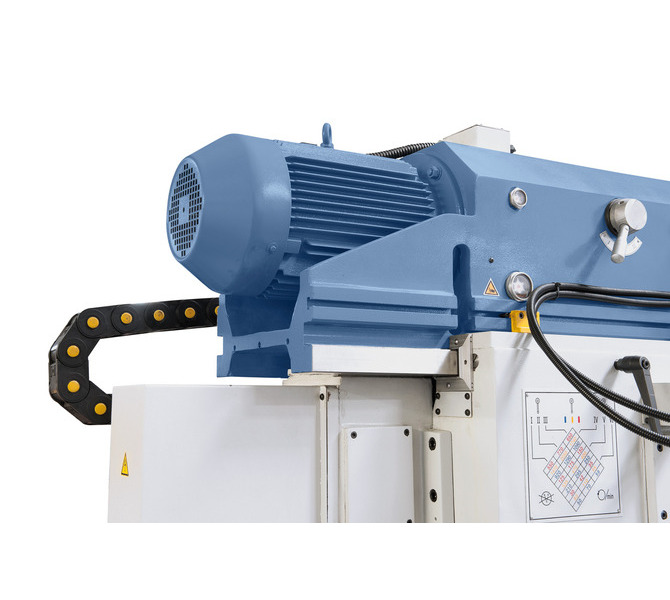

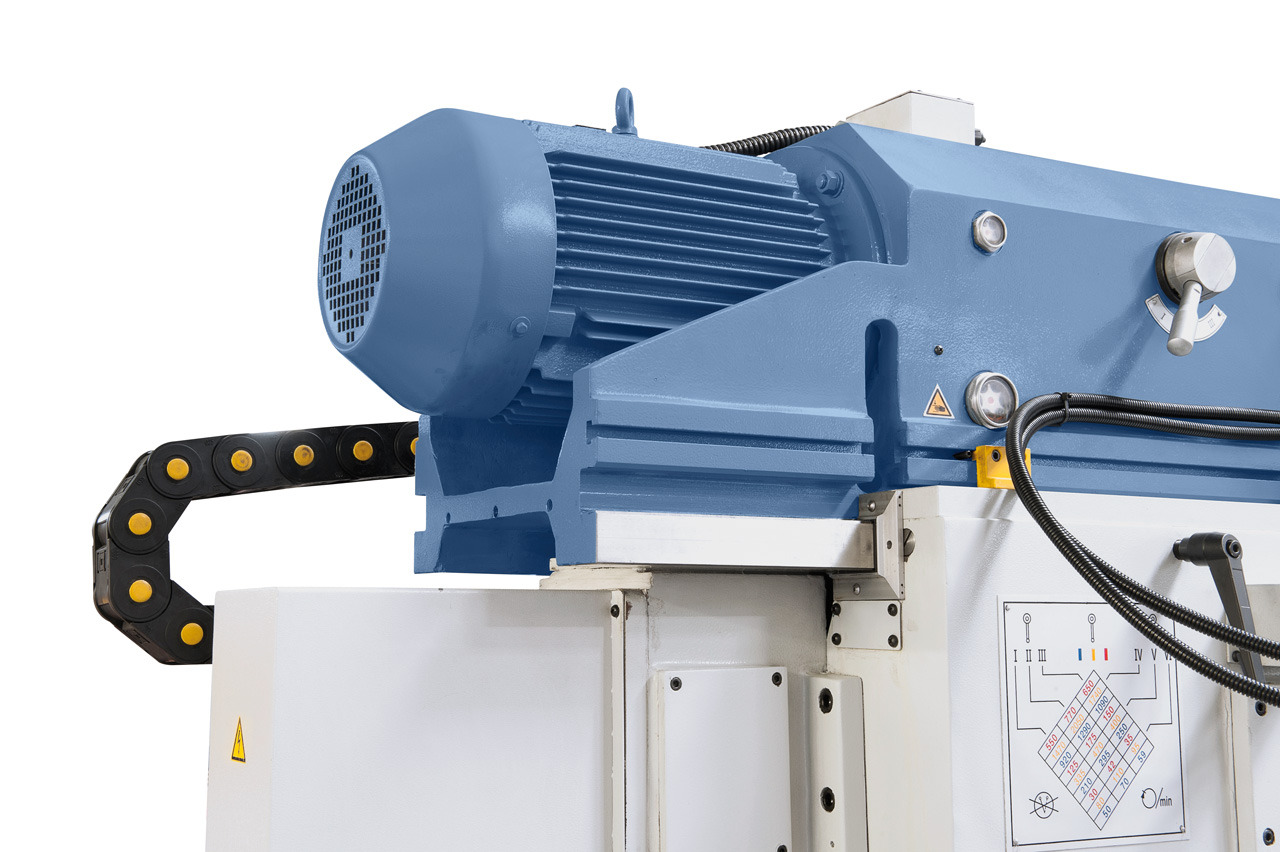

Moc silnika7.5 kW
Wymiary - szerokość2200 mm
Wymiary - głębokość2285 mm
Wymiary - wysokość2100 mm
Waga ok.4500 kg
TYPOWE DLA TEGO MODELU
Automatyczny posuw wrzecionaNIE
Bezstopniowa reg. obrotówNIE
Automatyczny posuw w osi XTAK
Automatyczny posuw w osi YTAK
Automatyczny posuw w osi ZTAK

Zakres dostawy

  • Oświetlenie LED
  • Układ chłodzenia
  • Układ centralnego smarowania
  • Posuw stołu dla osi x, y, z
  • Wanna płynu chłodzącego
  • Cyfrowy wyświetlacz 3 osi
  • Regulowana osłona z najnowszymi zabezpieczeniami
  • Narzędzia do obsługi
  • SERWONAPĘD
  • Wymagane prawem osłony bezpieczeństwa
  • Pełna dokumentacja DTR w j. polskim
  • Certyfikat CE
  • 24 miesięczna gwarancja dla wszystkich bez dopłat
