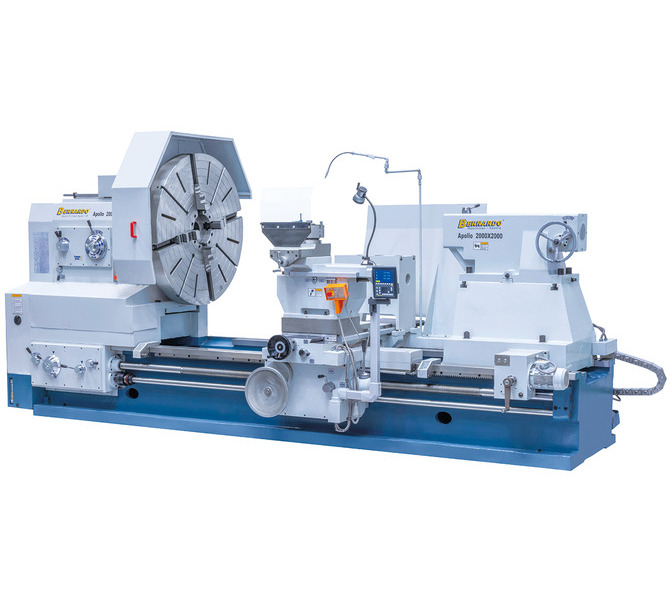

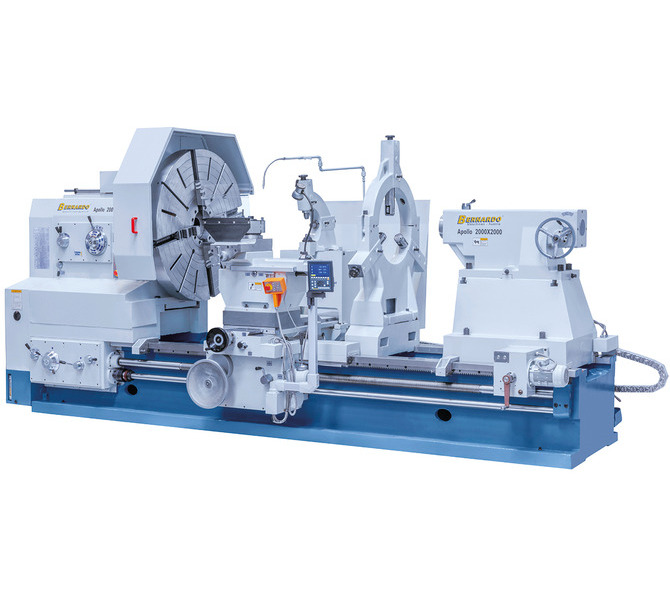

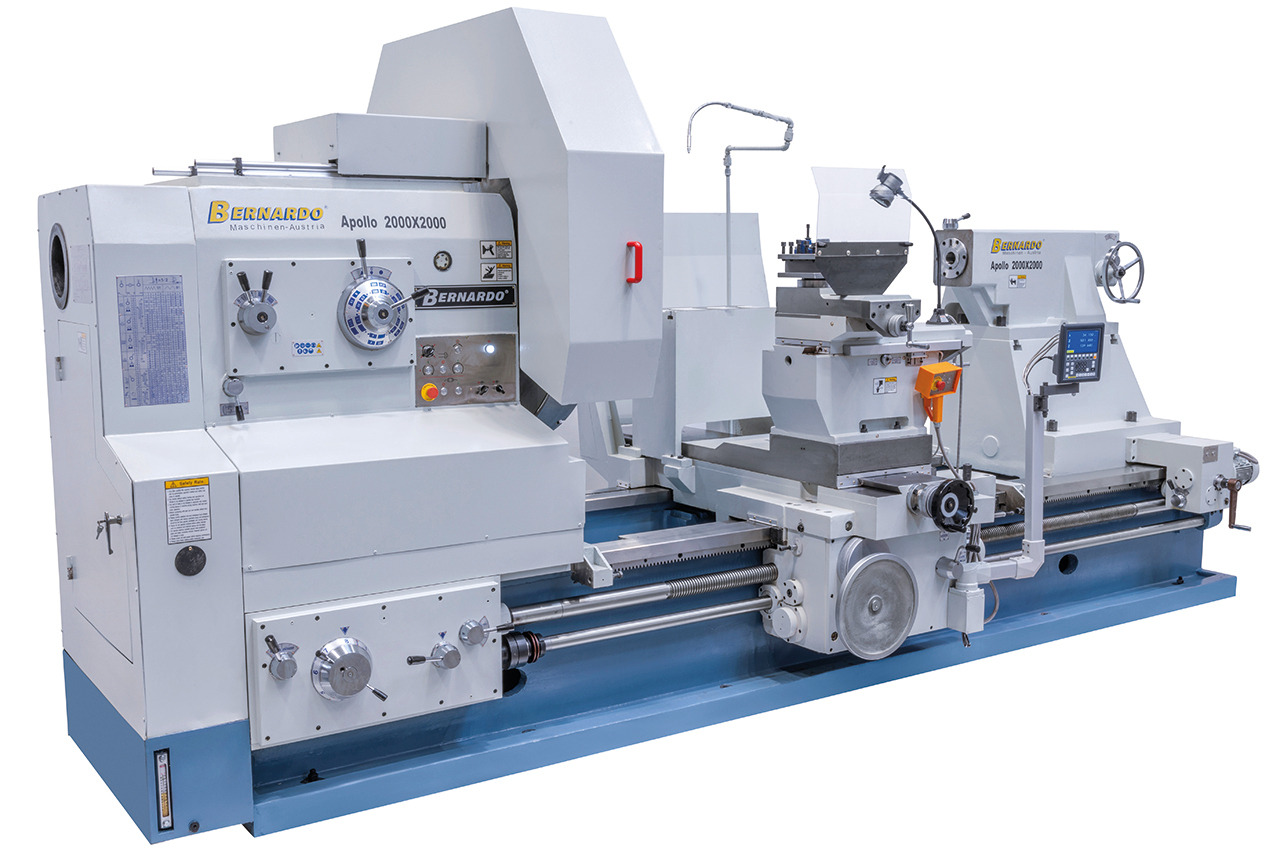

{{selectedProduct.name}}

Nr kat.: 03-1387XL

Pochodzenie: Linz (AUSTRIA)Rok założenia: 1979

więcej
CE
DTR PL
Serwis
Szkolenie
Gwarancja 2 lata

{{selectedProduct.name}}

Nr kat.: 03-1387XL
Numer katalogowy:

Specyfikacja techniczna

Rozstaw kłów5000 mm
Średnica obrotu nad łożem2000 mm
Średnica obrotu nad suportem1600 mm
Droga przesuwu w osi X1020 mm
Droga przesuwu w osi Y4800 mm
Droga przesuwu w osi Z1200 mm
Waga obrabianego przedmiotu maks.10000 kg
Szerokość łoża1100 mm

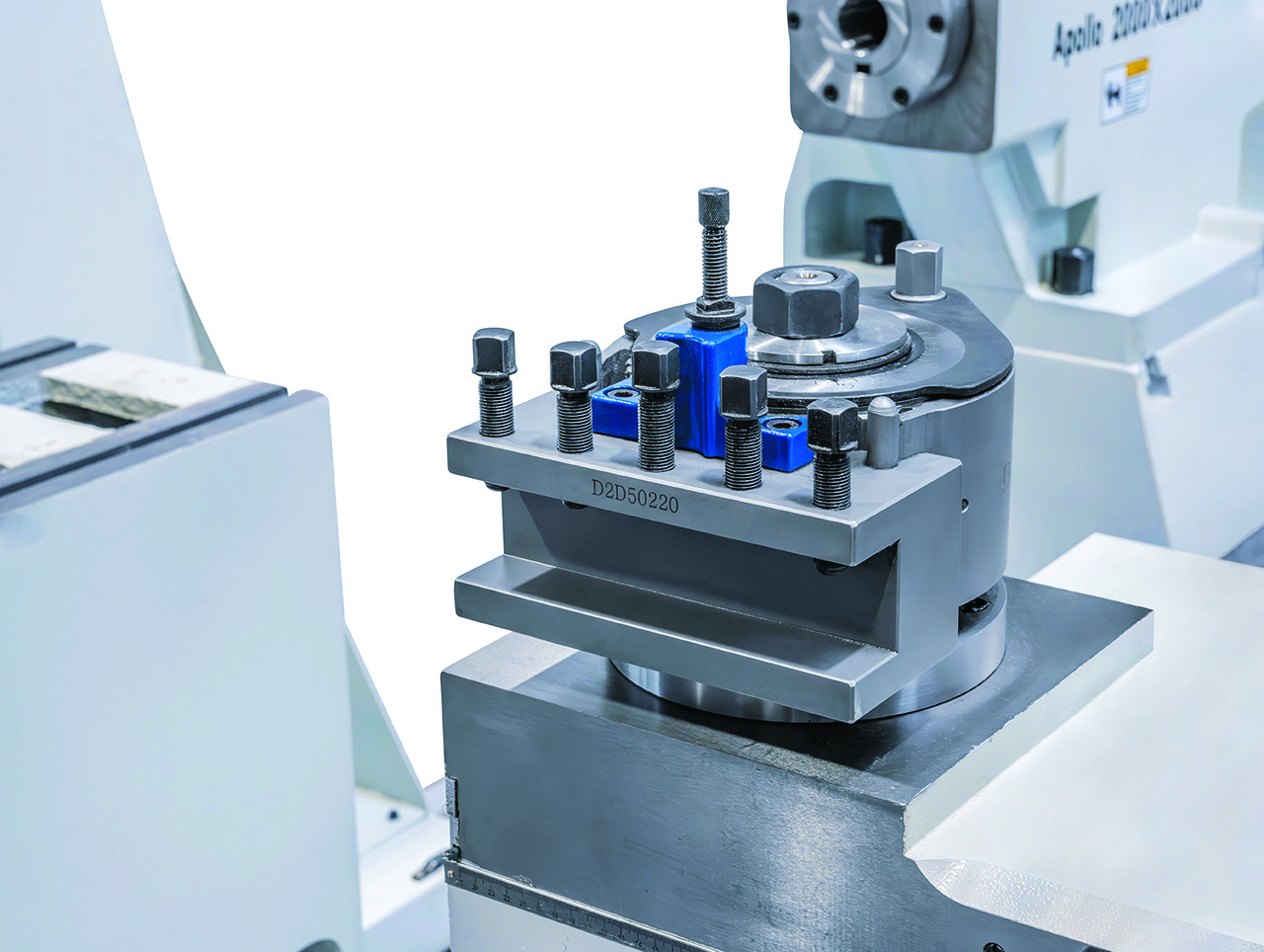

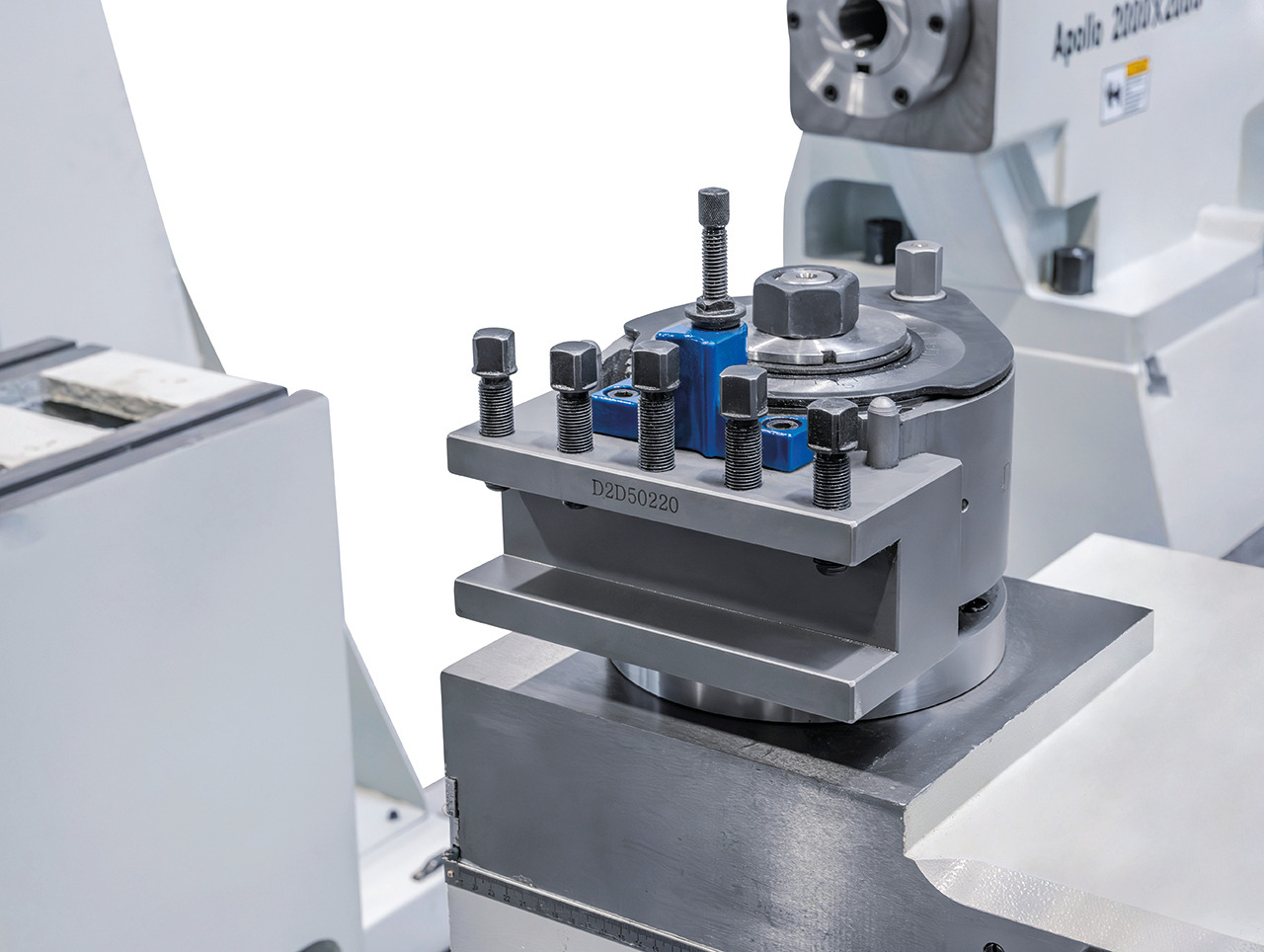

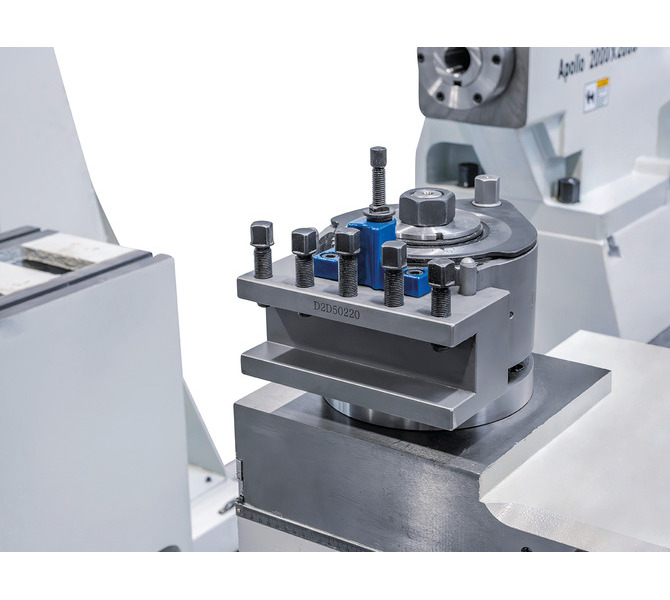

Zakres obrotu imaka± 180°
Prędkość obrotowa wrzeciona(21) 2 - 200 obr./min.
Prędkość obrotowa wrzeciona powrotna(12) 2,5 - 200 obr./min.
Otwór wrzeciona130 mm

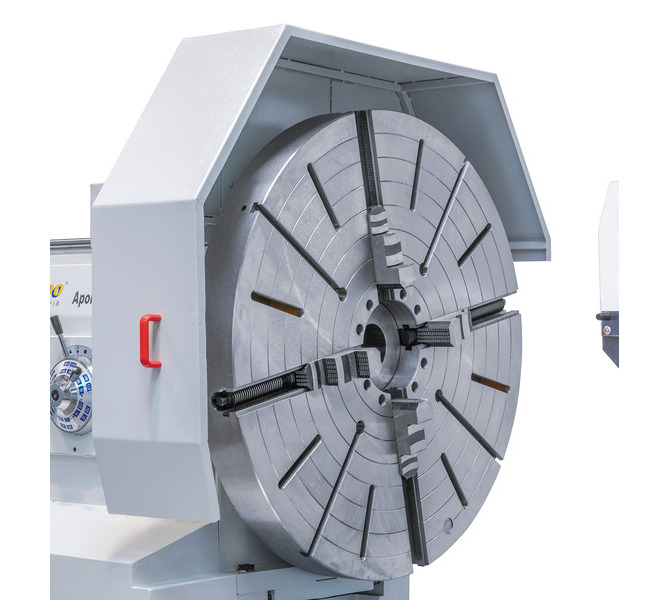

Stożek uchwytu wrzecionaISO A2-15
Posuw roboczy osi X0,064 - 12 mm/obr.
Posuw roboczy osi Y0,032 - 6 mm/obr.
Posuw roboczy osi Z1 v0,016 - 3
Szybki posuw osi X1870 mm/min.
Szybki posuw osi Y3740 mm/obr.
Gwint metryczny(45) 1 - 120 mm
Gwint diametral pitch(42) 30 - 1/4 DP
Gwint modułowy(46) 0,5 - 60 mm
Gwint withworth(48) 0,5 - 60 GPZ

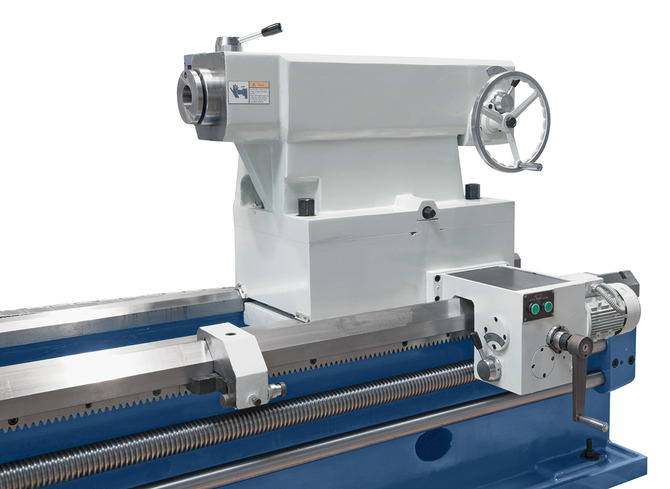

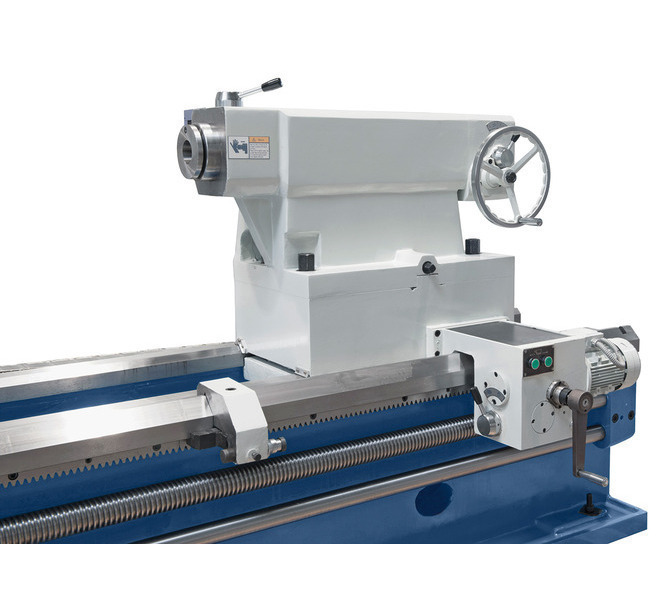

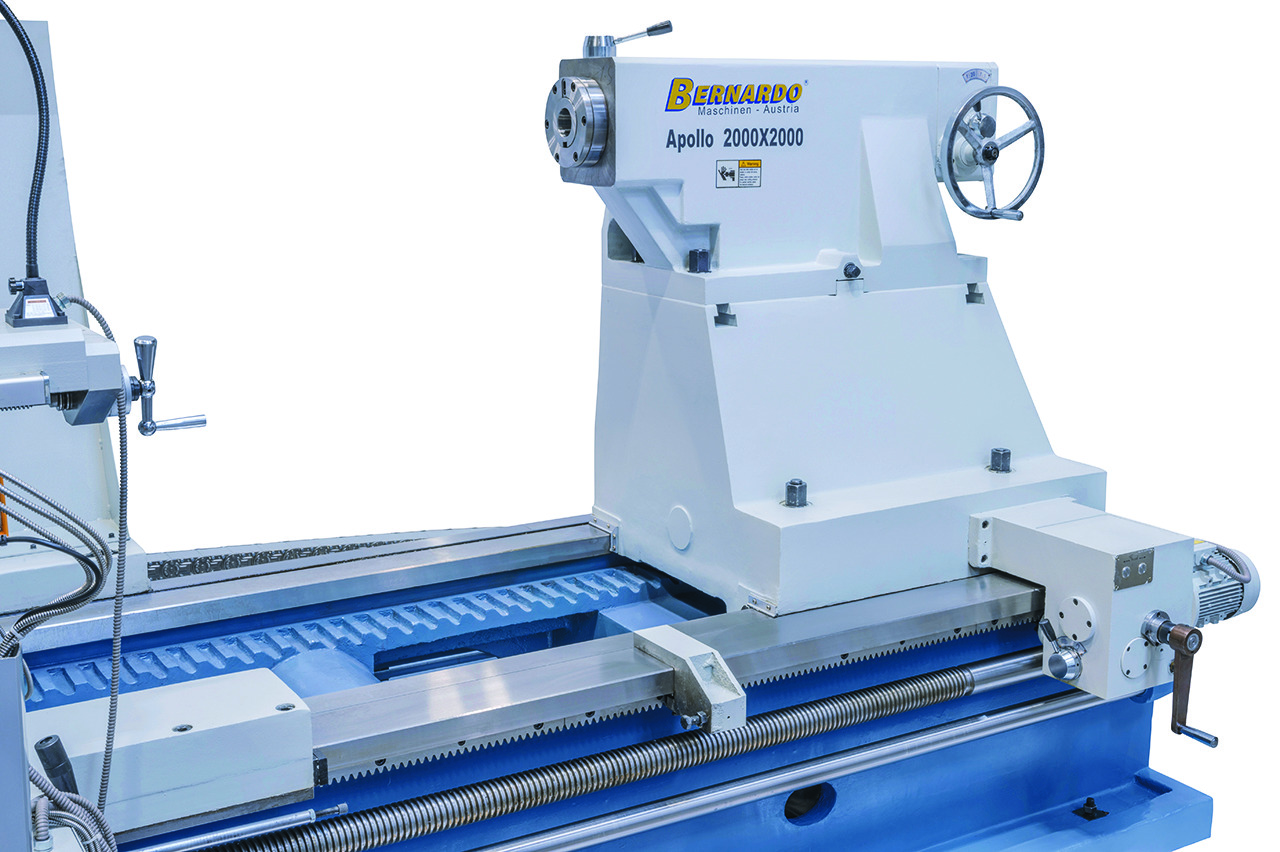

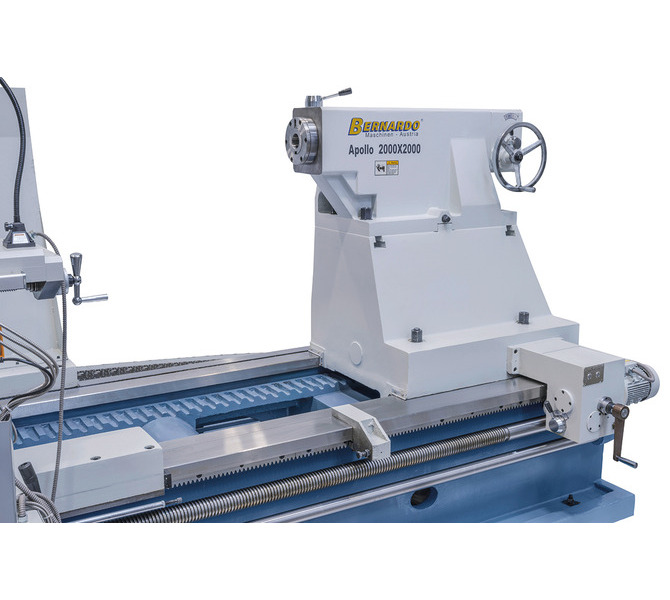

Stożek w konikuMK 6 / 200 mm
Wysuw tulei konika300 mm
Regulacja przesuwu konika± 2,5 mm

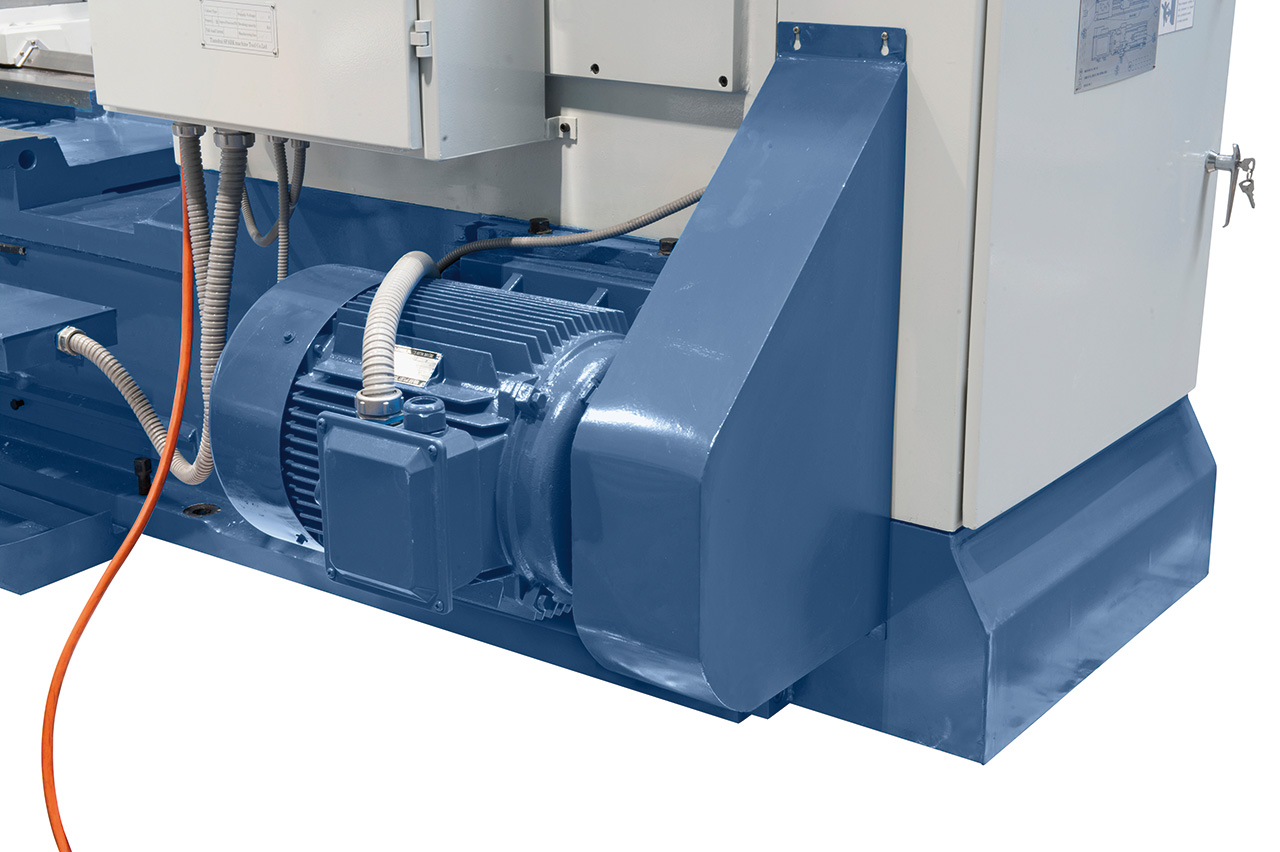

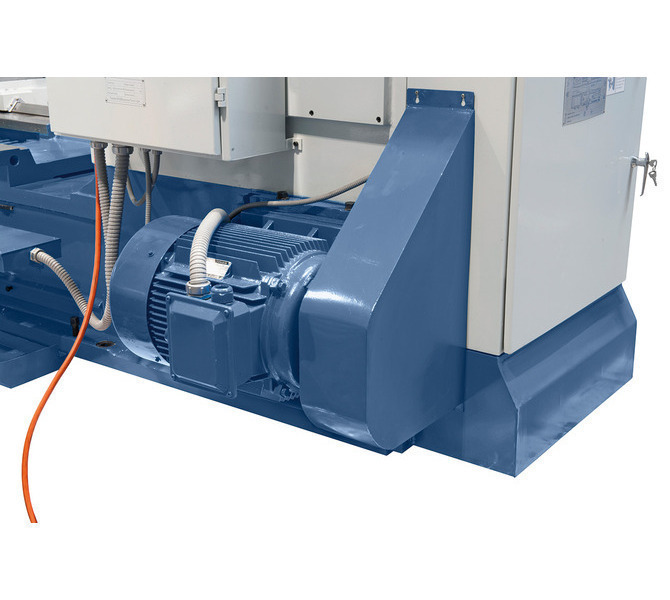

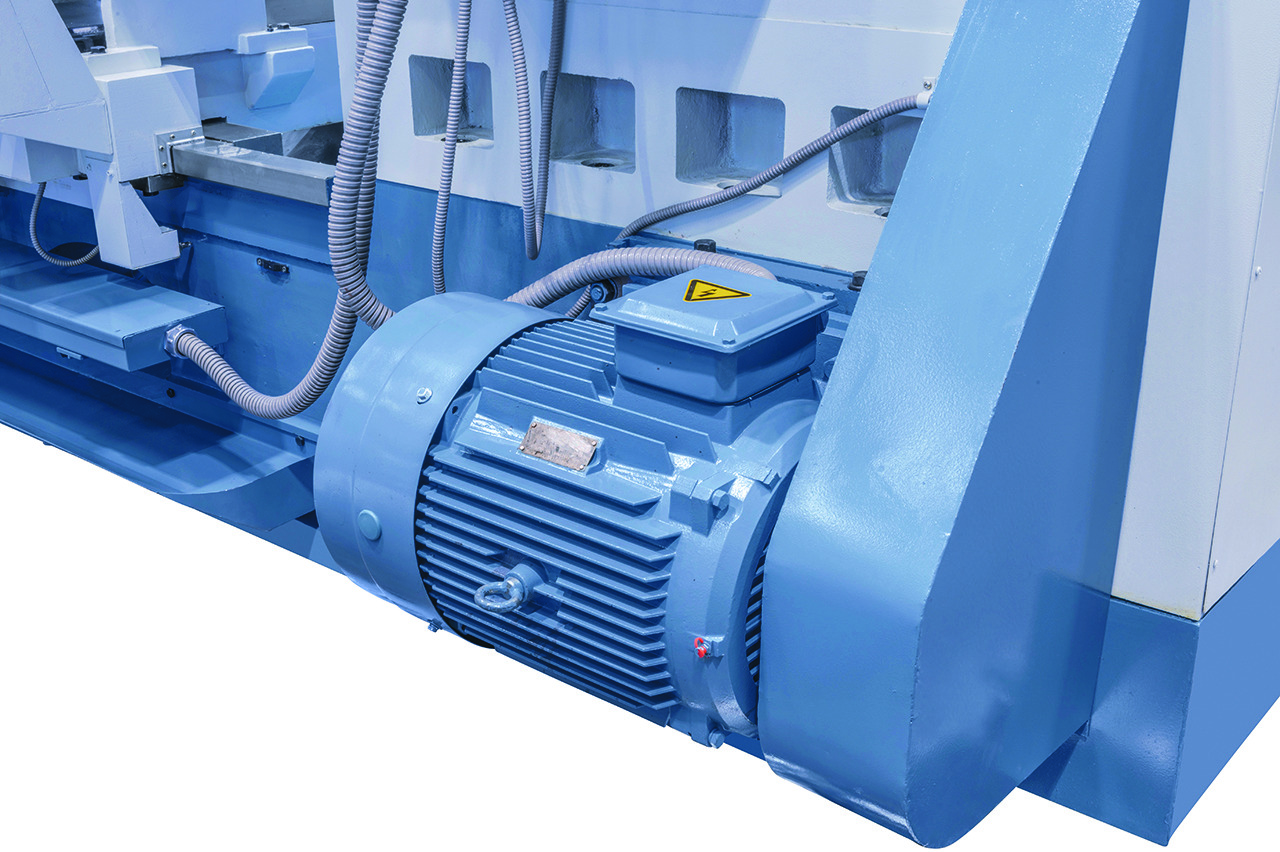

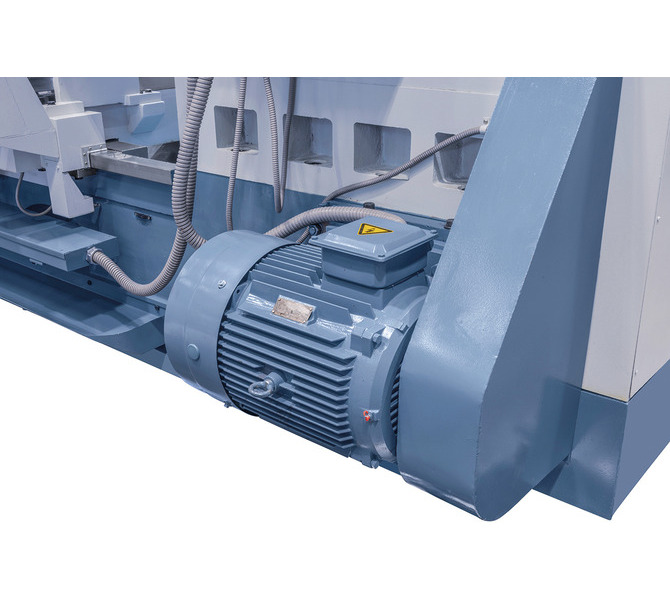

Moc silnika30 kW
Wymiary - szerokość8100 mm
Wymiary - głębokość2200 mm
Wymiary - wysokość2400 mm
Waga ok.23200 kg
