Nr kat.: 05-1445B

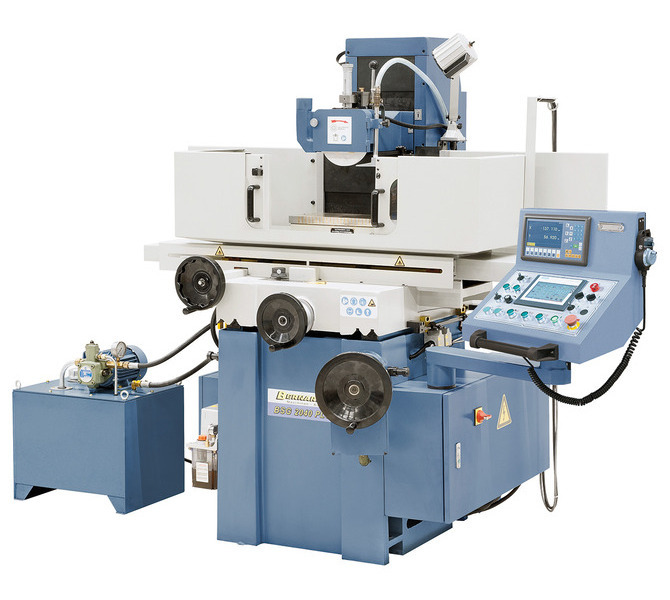

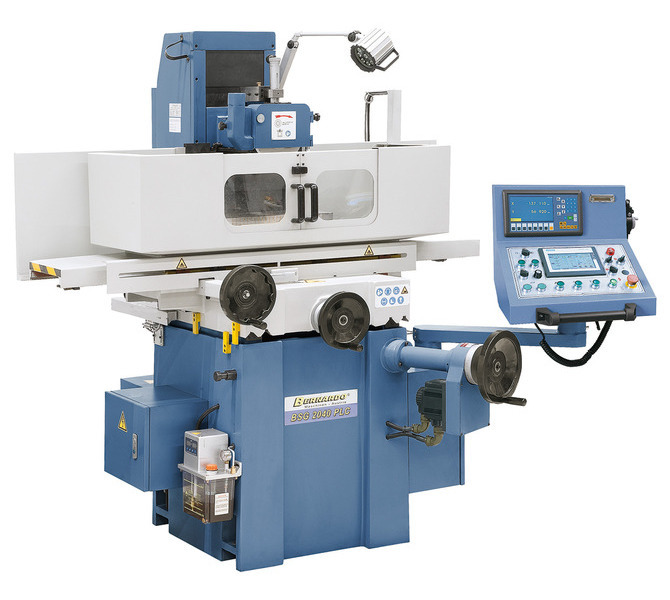

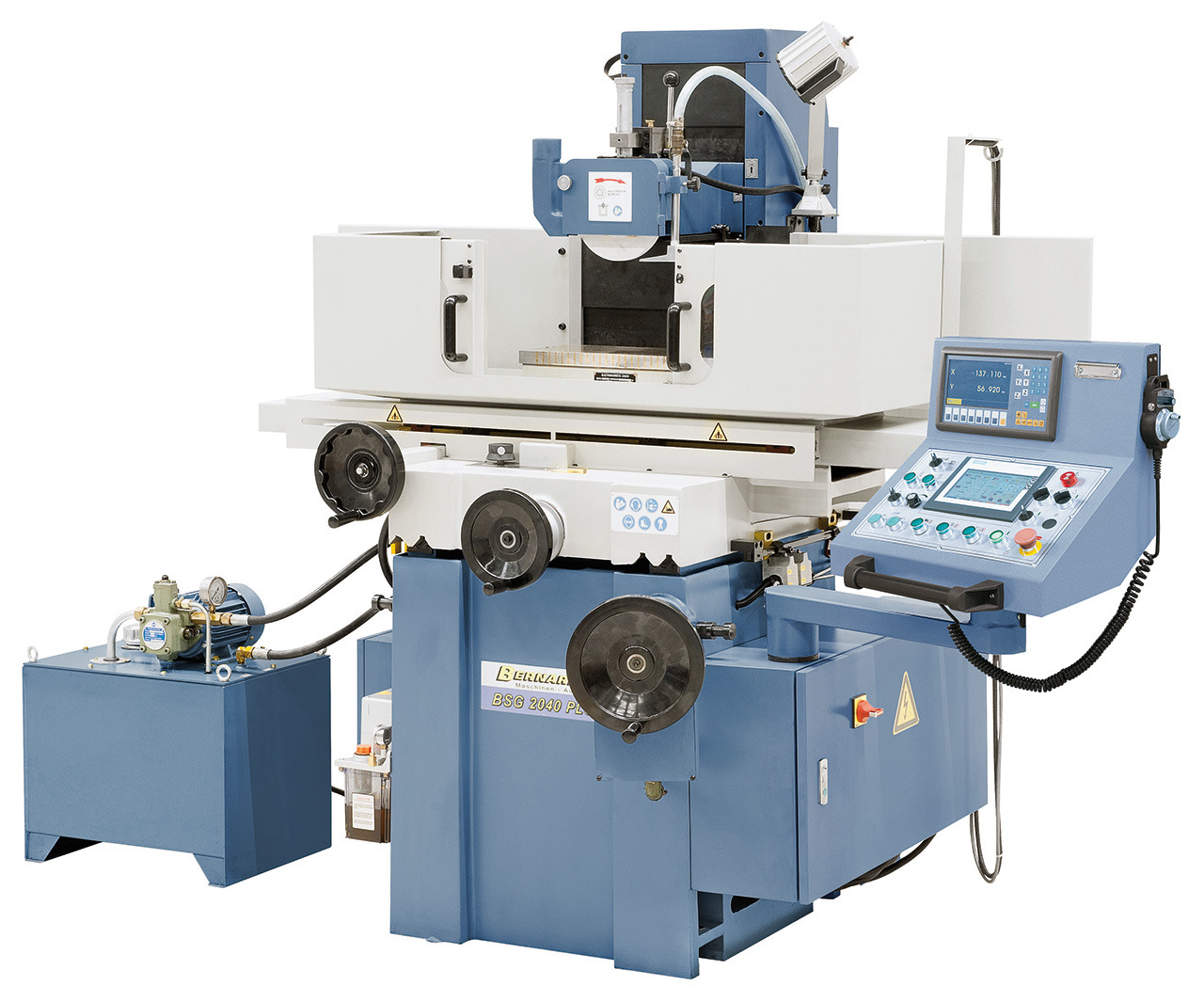

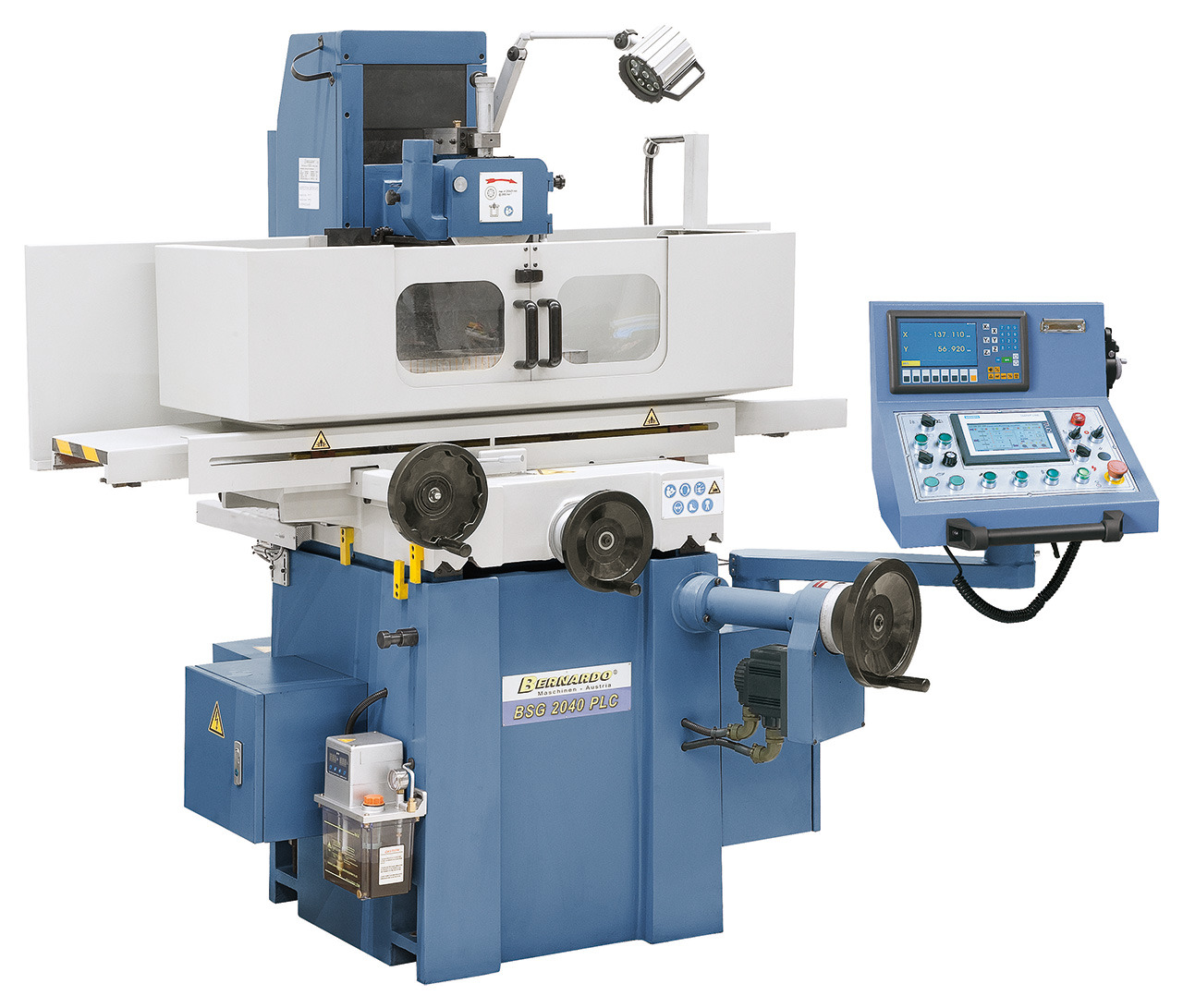

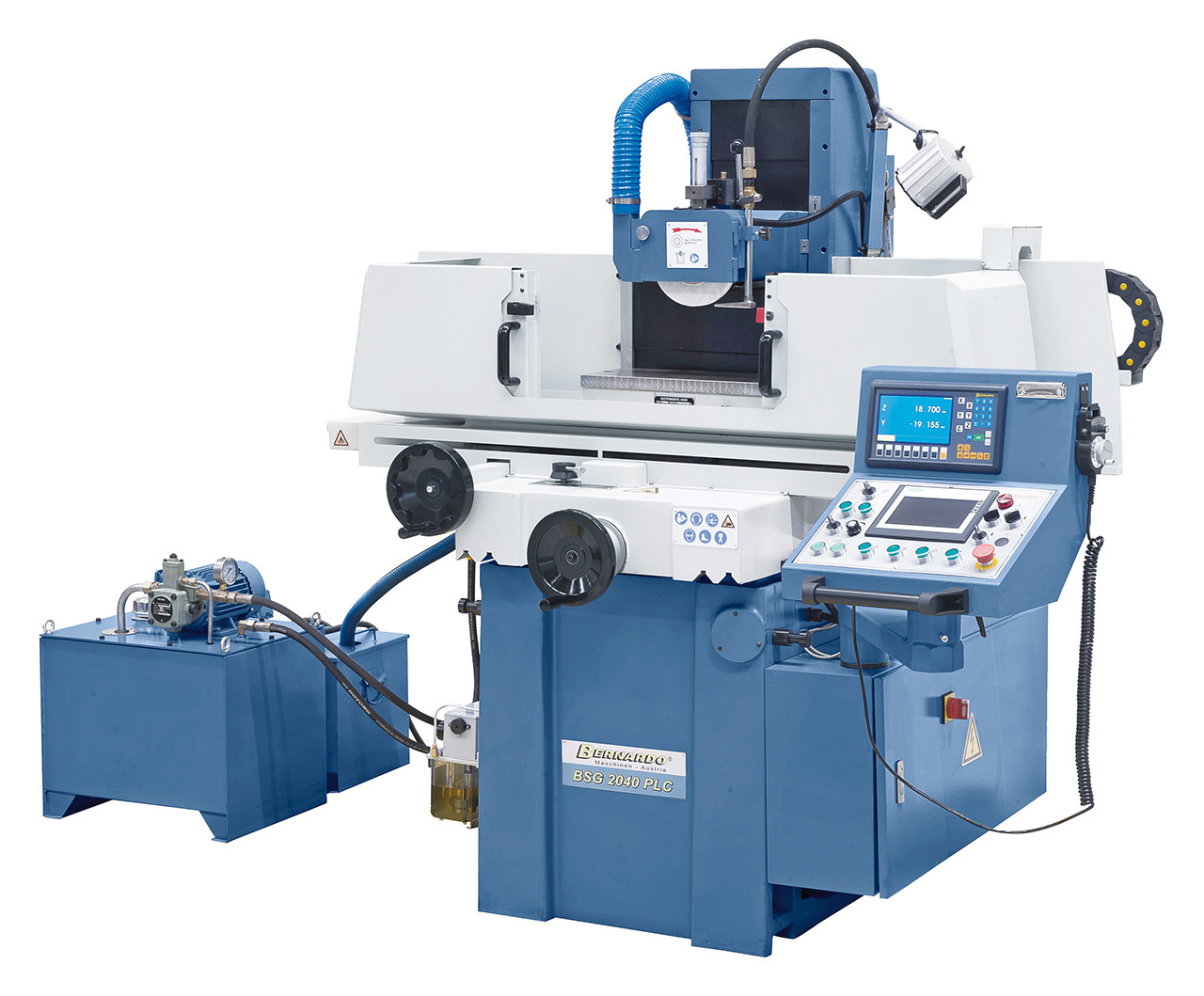

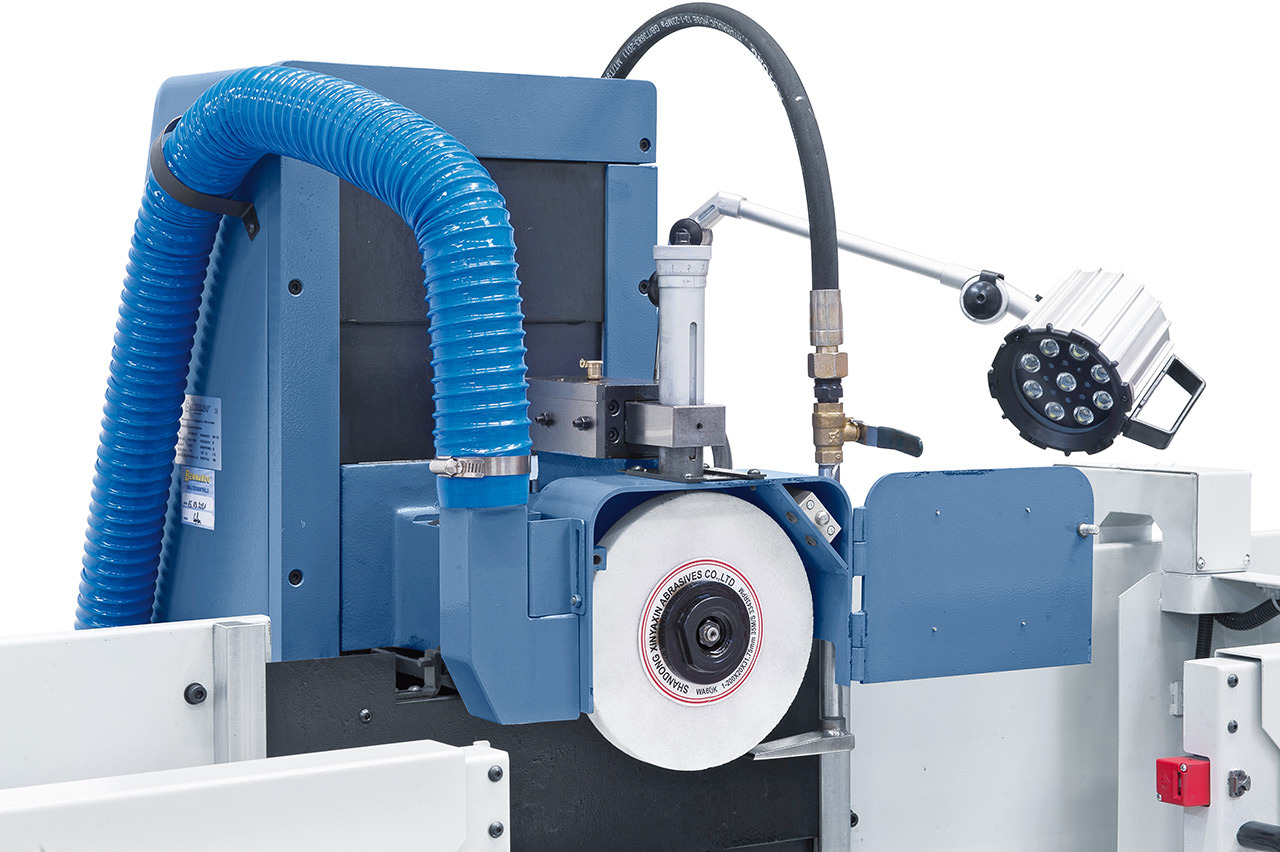

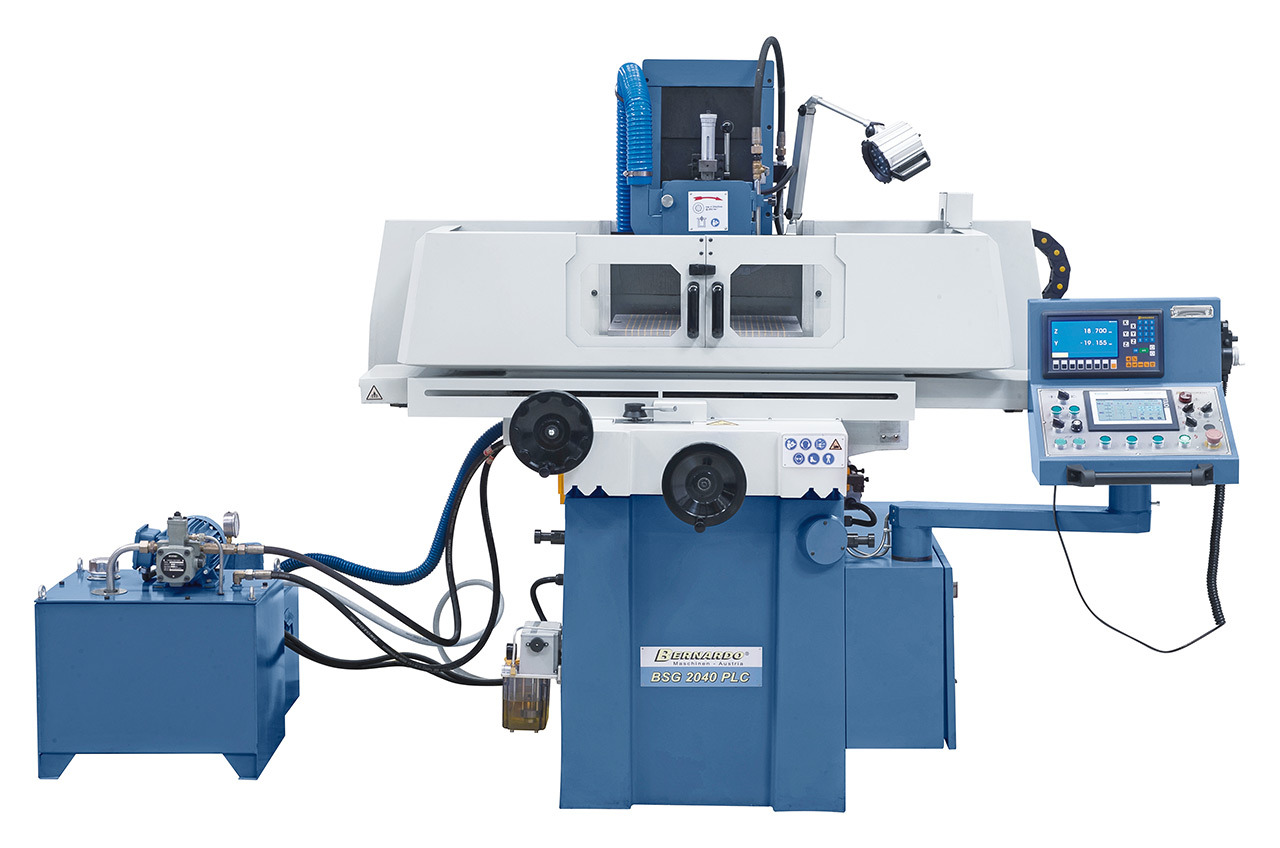

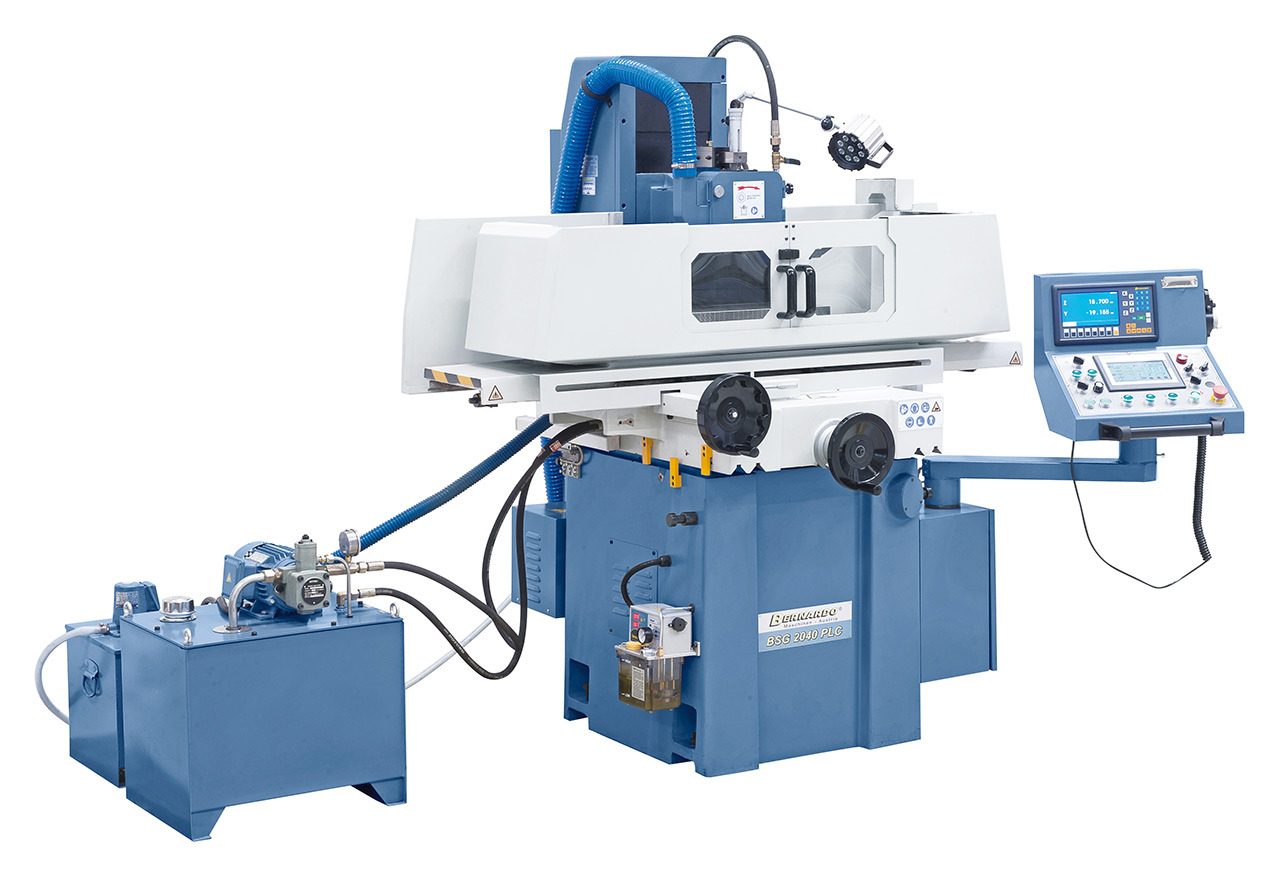

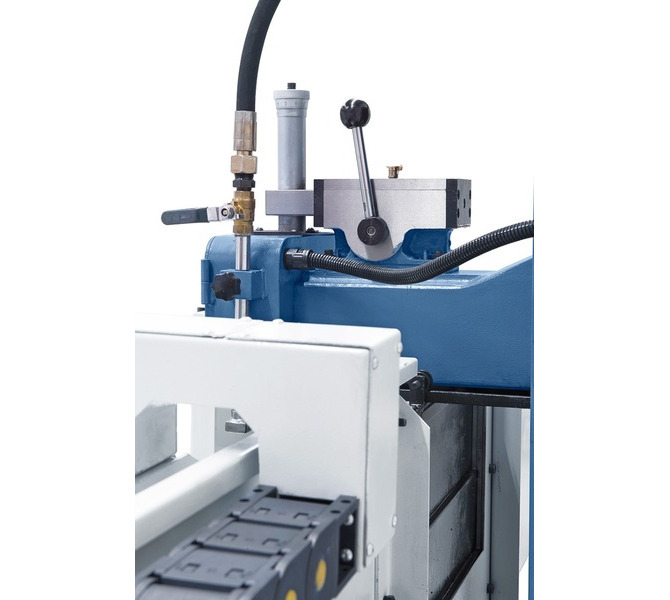

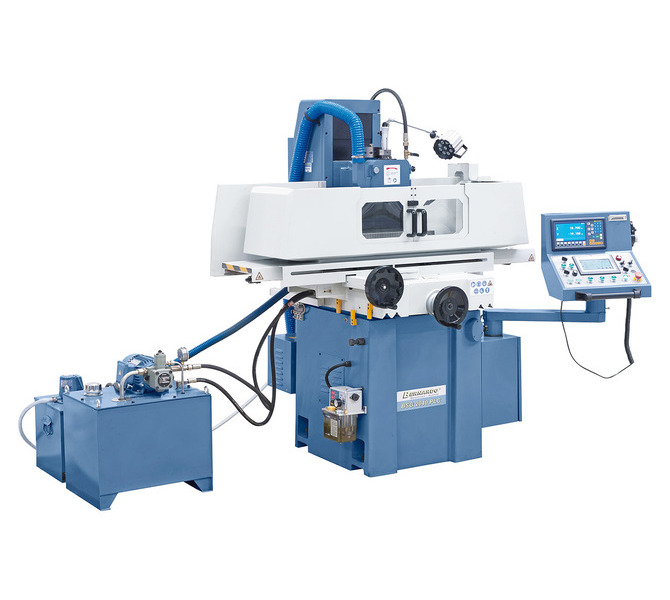

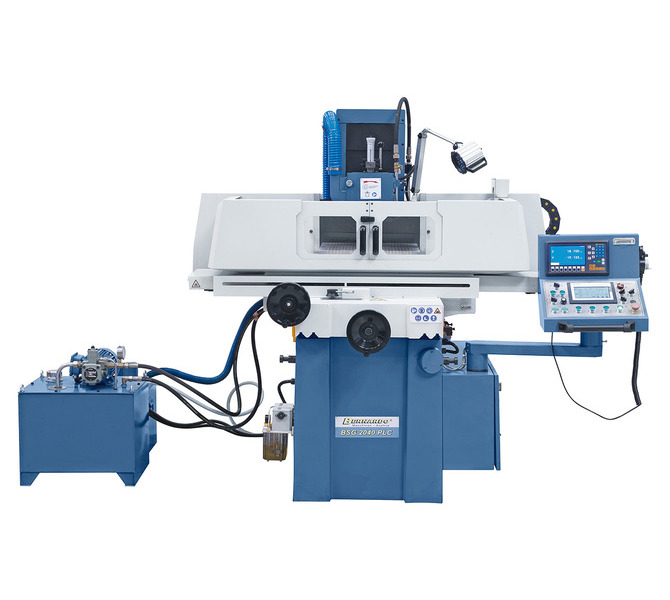

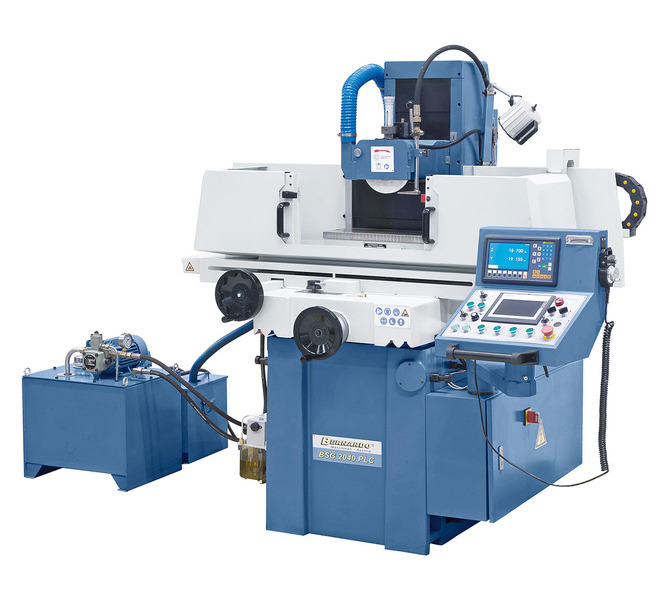

Hydrauliczna szlifierka do płaszczyzn BSG 2040 PLC wyróżnia się swoim bogatym wyposażeniem seryjnym, jak np.: sterowany komputerowo dosuw pionowy, równoległe urządzenie do obciągania z regulacją mikrometryczną, płyta magnetyczna i urządzenie do rozmagnesowywania oraz cyfrowy wyświetlacz 2 osi.

Numer katalogowy:

Hydrauliczna szlifierka do płaszczyzn BSG 2040 PLC wyróżnia się swoim bogatym wyposażeniem seryjnym, jak np.: sterowany komputerowo dosuw pionowy, równoległe urządzenie do obciągania z regulacją mikrometryczną, płyta magnetyczna i urządzenie do rozmagnesowywania oraz cyfrowy wyświetlacz 2 osi.W zestawie sterownik PLC do programowania prostych cykli szlifowania za pomocą ekranu dotykowego

  • System hydrauliczny zapewnia spokojne kierowanie stołem, również przy dużym obciążeniu

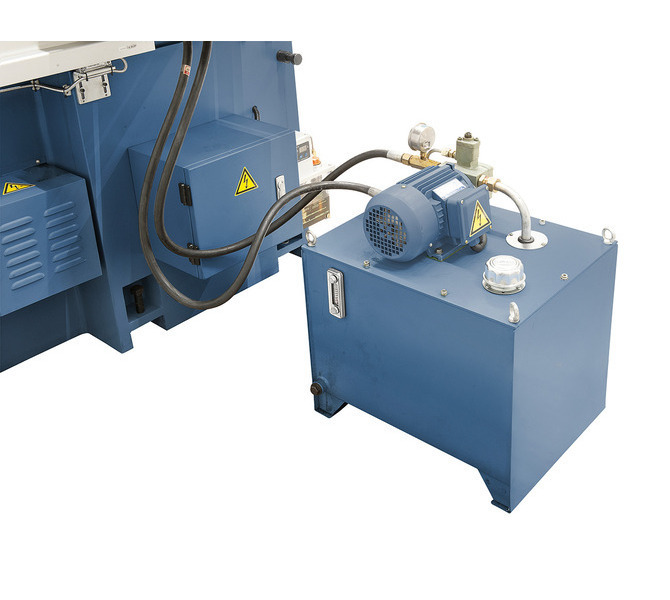

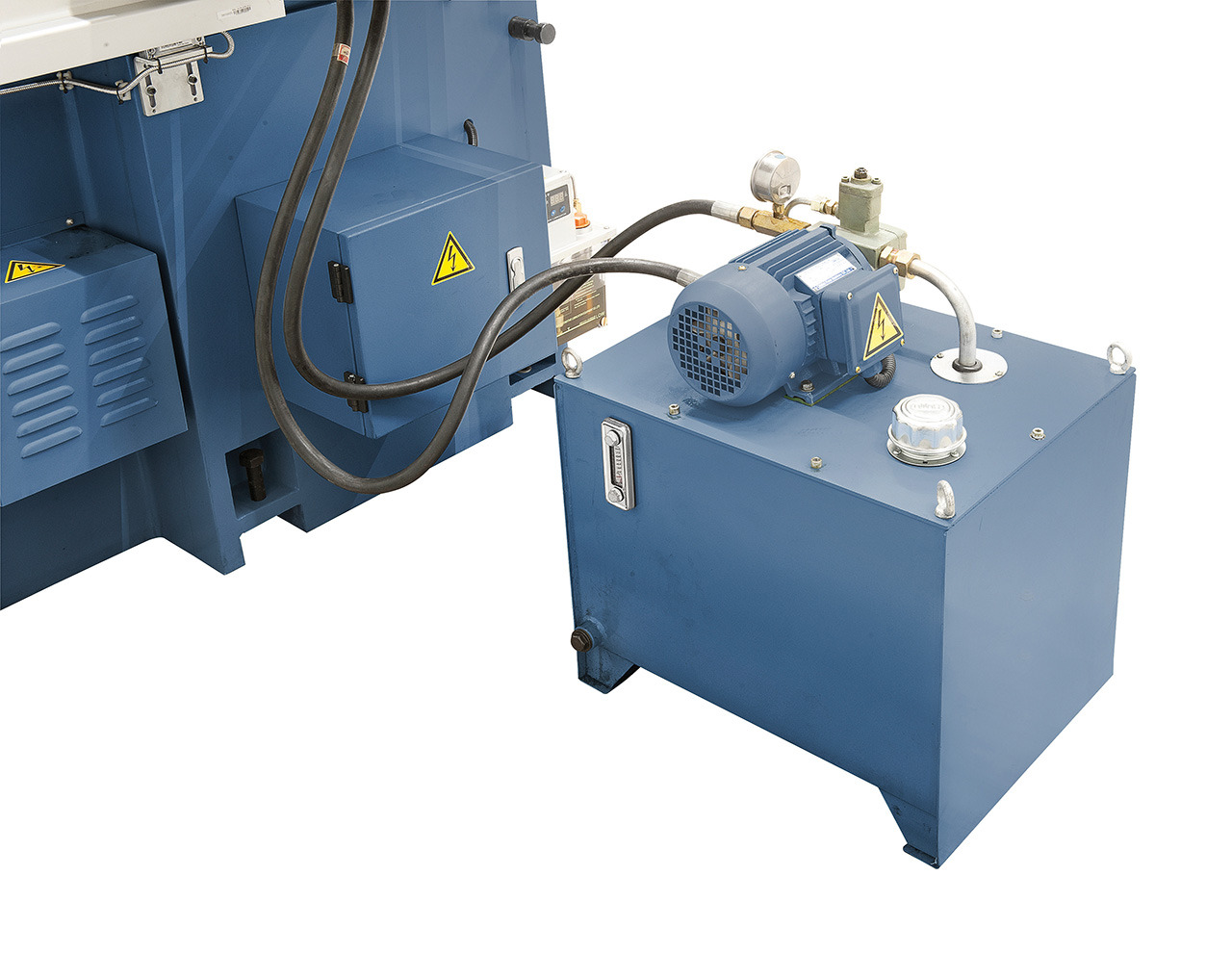

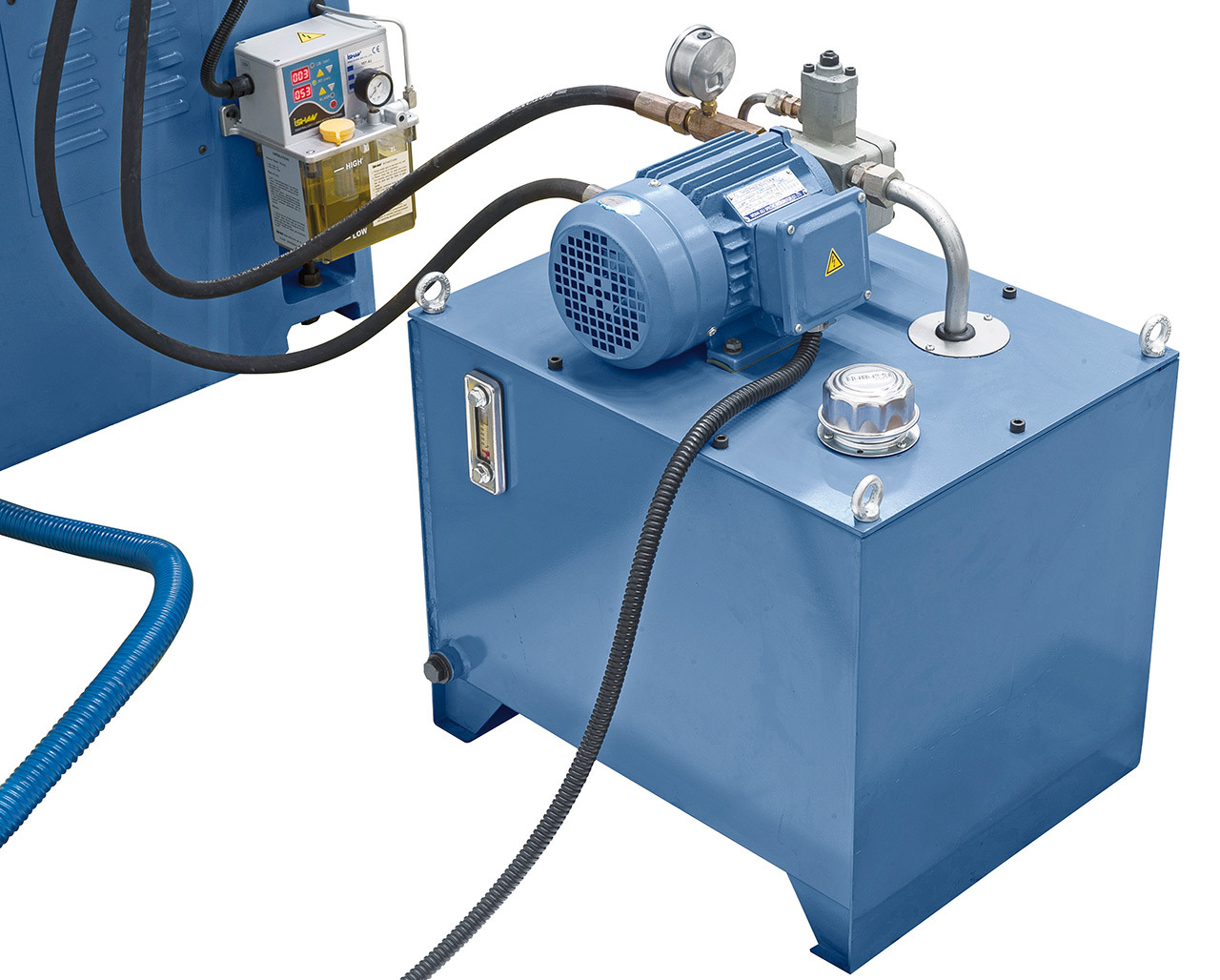

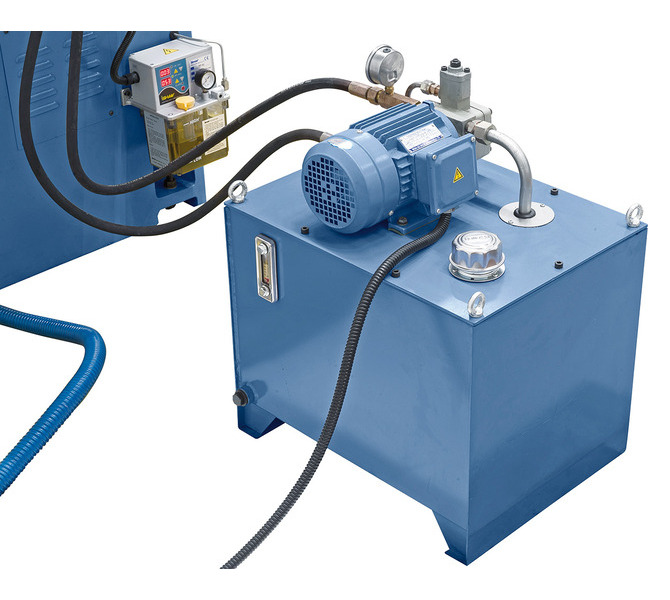

  • Oddzielna jednostka hydrauliczna z wymiennikiem ciepła, zapobiega wibracjom i przegrzaniu
  • Wysoka stabilność dzięki użebrowaniu i wymiarowym ściankom
  • Mniejsze zjawisko slip-stick dzięki prowadnicom w kierunku osi x i y w powłoce z tworzywa sztucznego
  • Dosuwanie do wysokości obrabianego przedmiotu biegiem szybkim, automatyczne podnoszenie po skończonym programie roboczym

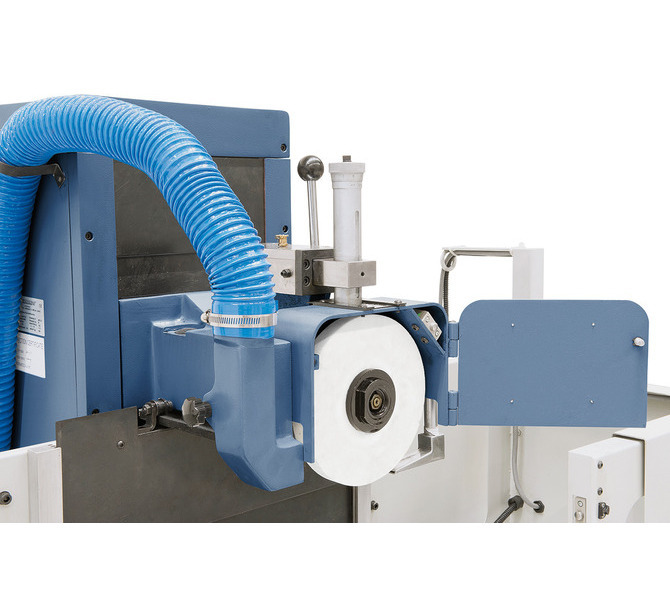

  • Siły promieniowe i osiowe są równo rozłożone na specjalnych łożyskach bez luzu we wrzecienniku ściernicy

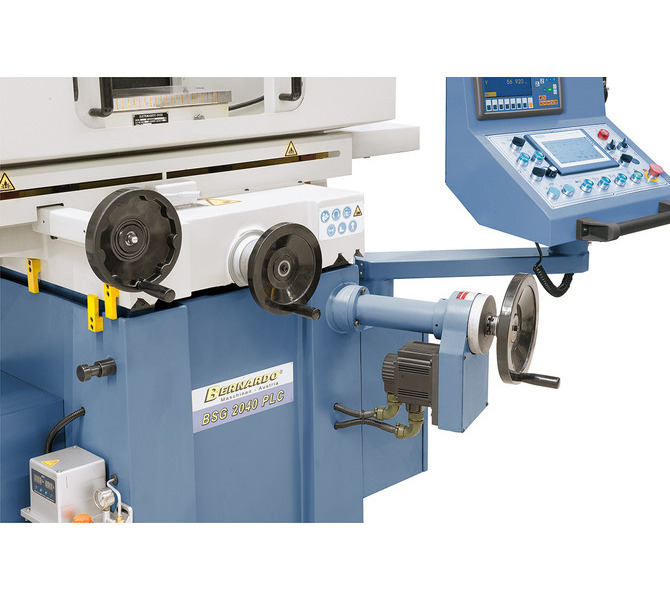

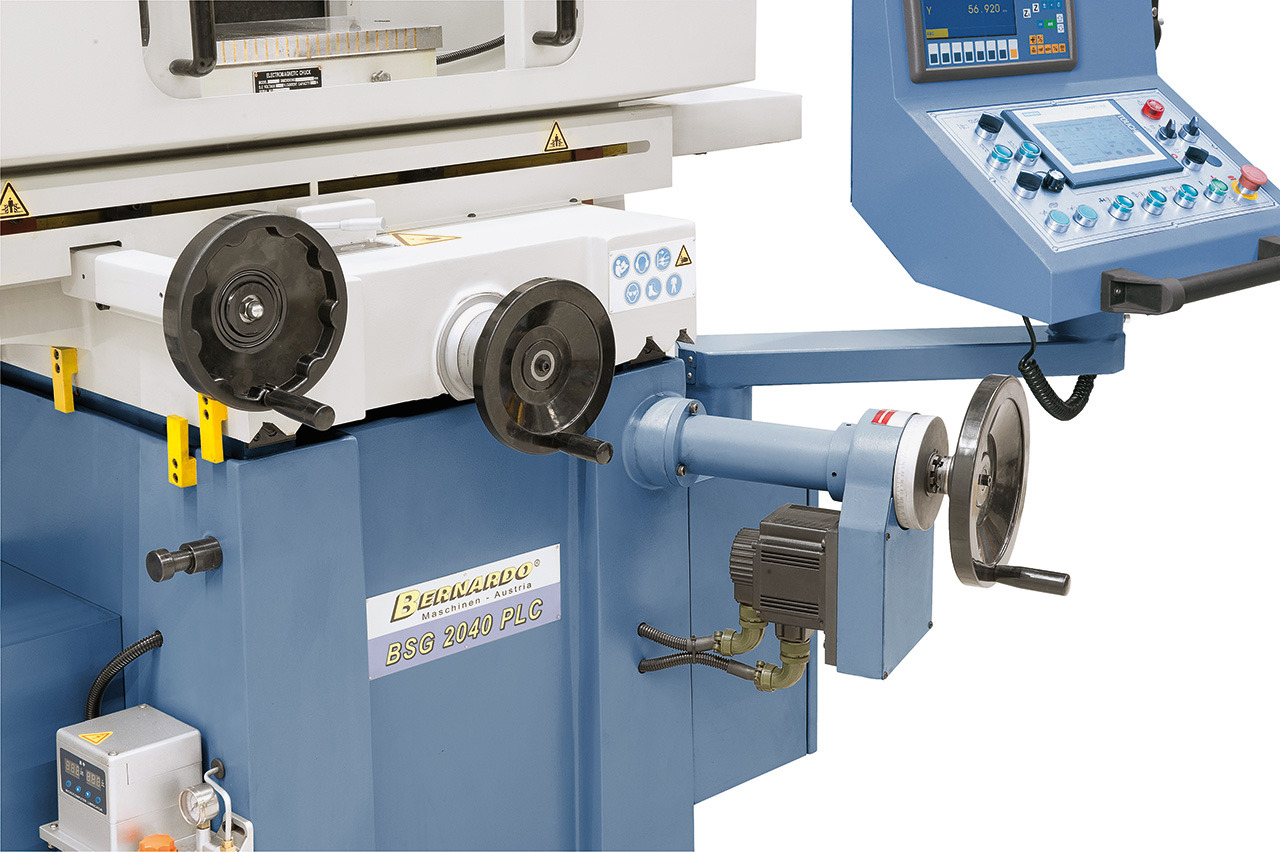

  • Cyfrowe sterowanie automatycznym posuwem pionowym z serwomotorem
  • Regulowany posuw wzdłużny i pionowy stołu dzięki końcowym ogranicznikom
  • Prowadnica stołu wzdłużna płaska a poprzeczna trójkątna



Specyfikacja techniczna

Powierzchnia mocująca stołu szerokość200 mm
Powierzchnia mocująca stołu głębokość500 mm
Rowki T-owe (ilość / szerokość)1/14 mm
Wielkość stołu elektro-magnetycznego200x460 mm
Droga przesuwu wzdłużnego (x)560 mm
Droga przesuwu poprzecznego (y)240 mm
Odległość osi wrzeciona od stołu maks.450 mm
Obciążenie stołu maks.180 kg
Wielkość tarczy, ściernicy200x20x31.75 mm
Prędkość posuwu stołu - hydraulicznie7-25 m/min.
Napięcie400 V
Wymiary - szerokość2160 mm
Wymiary - głębokość1650 mm
Wymiary - wysokość1840 mm
Waga ok.1640 kg
Dosuwanie poprzeczne (Y)
Dosuwanie poprzeczne, manualne4 mm/obr.
Dosuwanie poprzeczne, automatyczne0,1 - 8 mm/skok
Dosuwanie poprzeczne, bieg szybki990 mm/min.
Dosuw poprzeczny na jeden obrót kołem ręcznym4 mm/obr.
Podziałka na kole ręcznym (Y)0,02 mm
Dosuwanie pionowe (Z)
Dosuwanie pionowe, automatyczne0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm/skok
Dosuwanie pionowe, bieg szybki480 mm/min.
Dosuw pionowy na jeden obrot kołem ręcznym2 mm
Podziałka na kole ręcznym (Z)0,005 mm
Prędkość obrotowa wrzeciona ściernicy2850 obr./min
Moc silnika wrzeciona ściernicy2,2 kW
Moc silnika pompy hydraulicznej0,75 kW
Moc silnika posuwu pionowego0,5 kW

Zakres dostawy

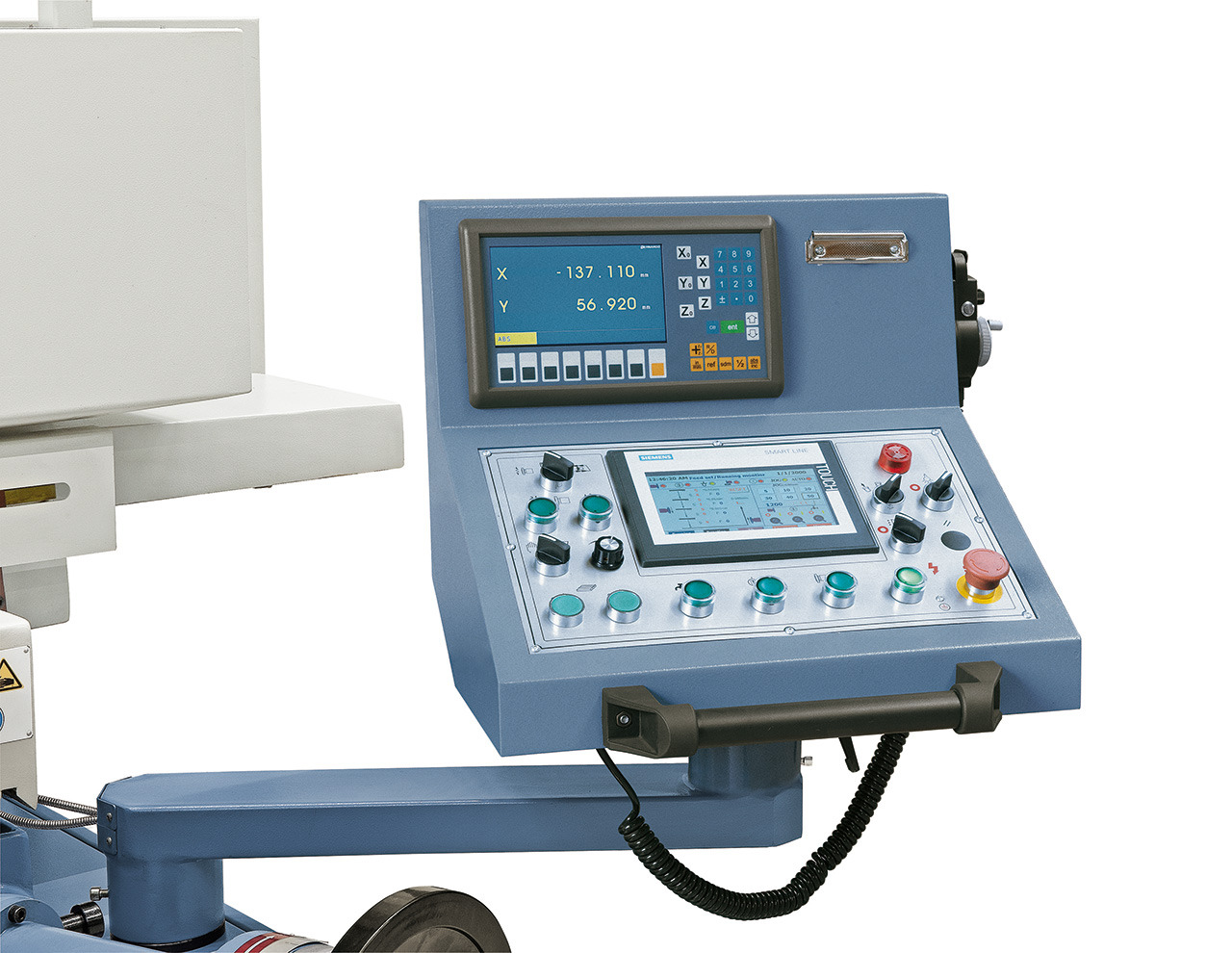

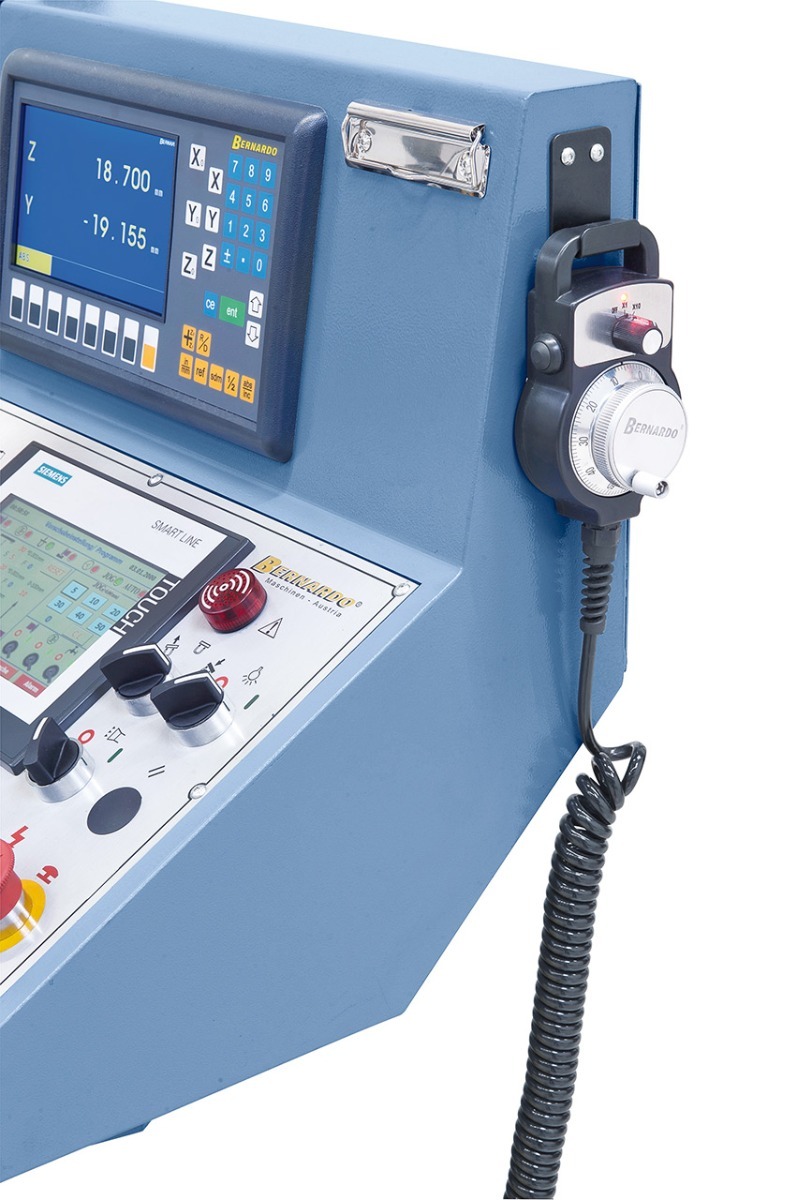

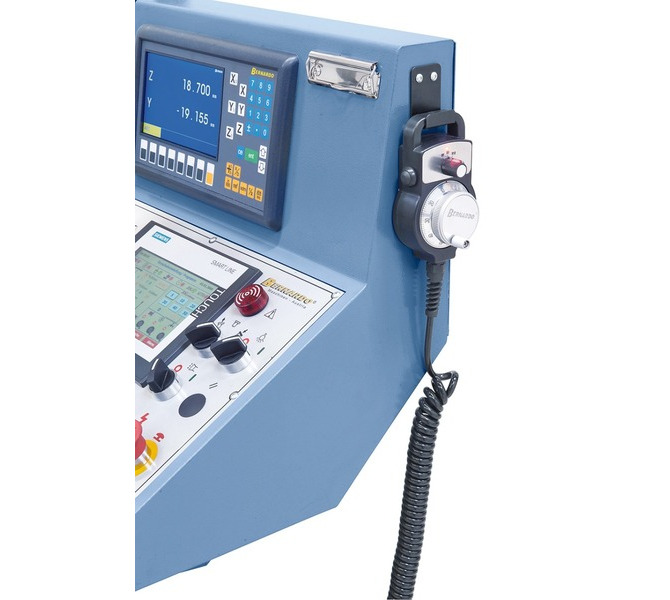

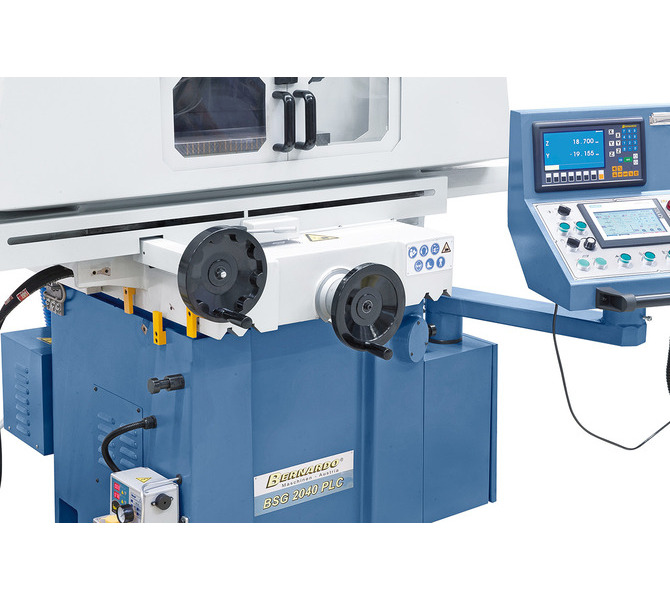

  • 2-osiowy cyfrowy wyswietlacz ES-12 H LCD

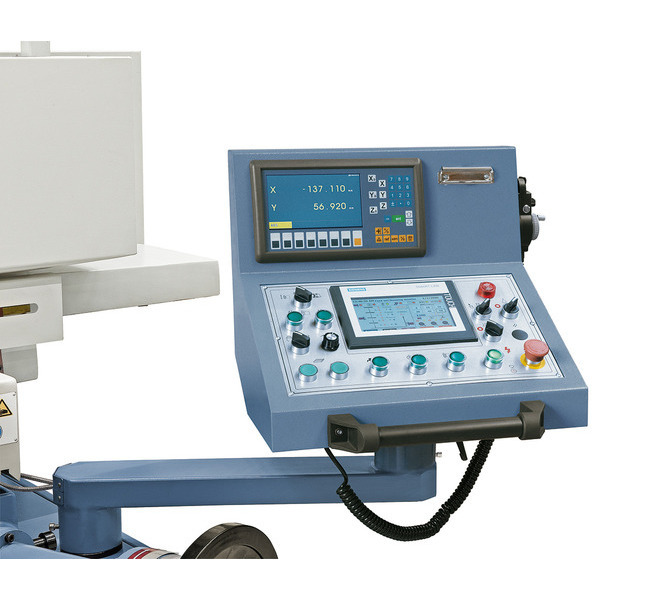

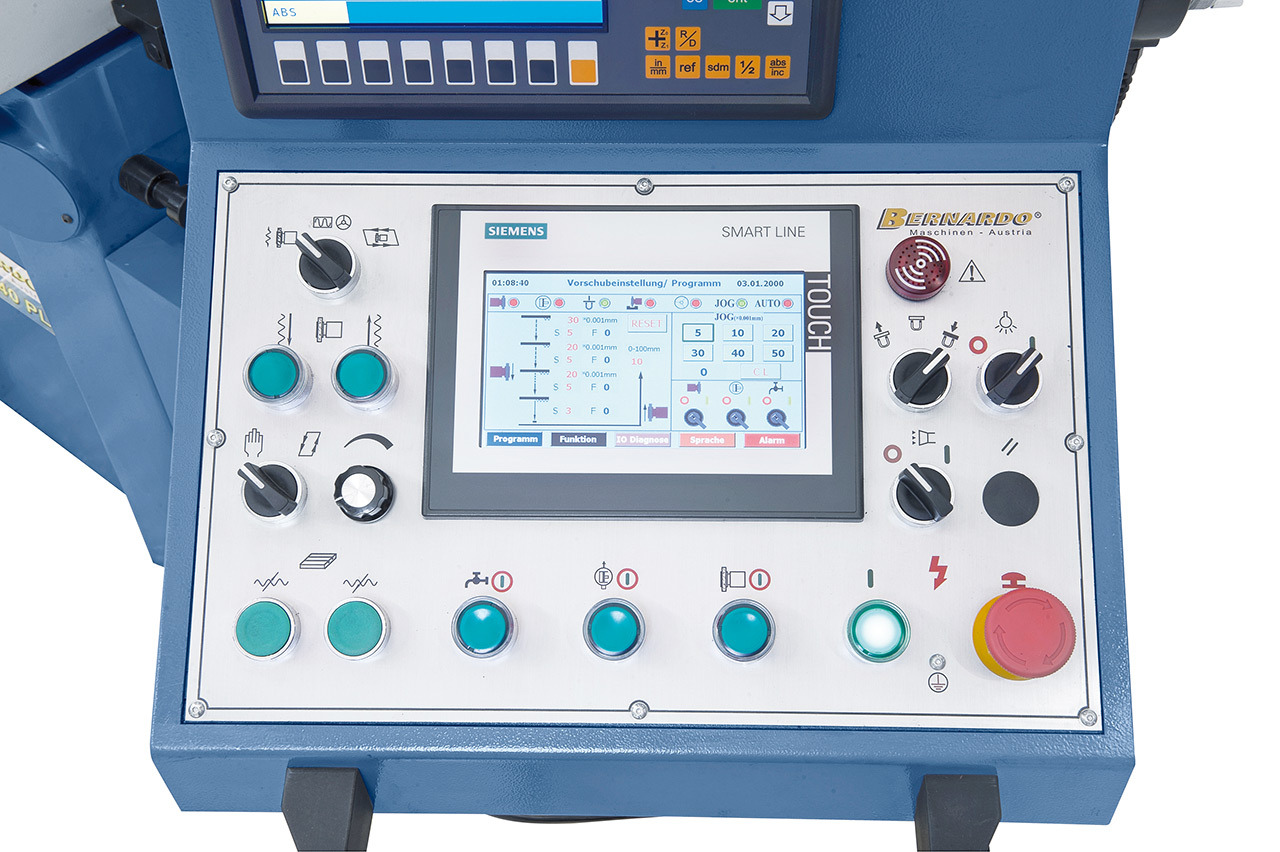

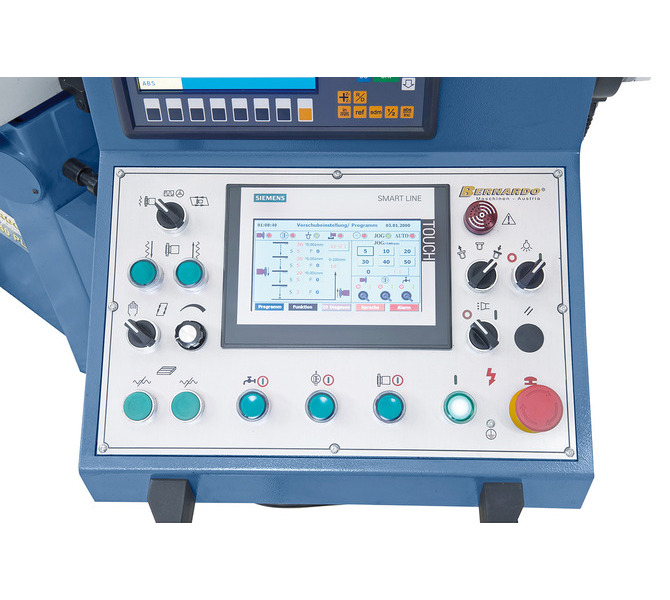

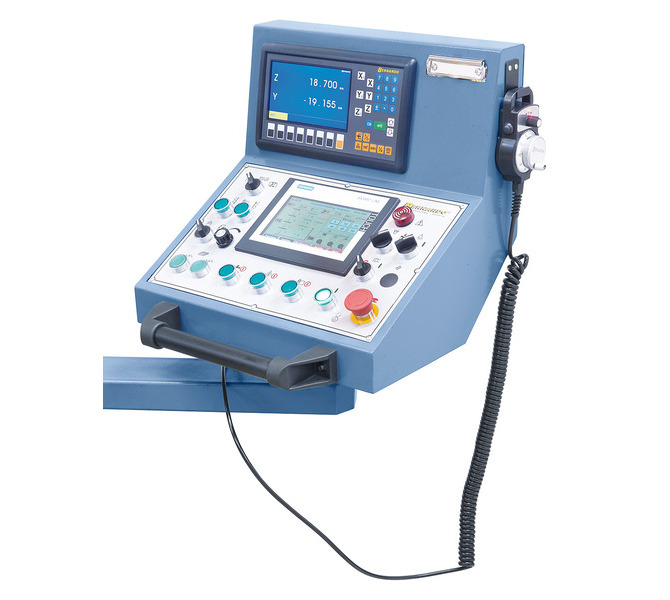

  • Siemens SMART-panel IE V3 z dotykowym ekranem

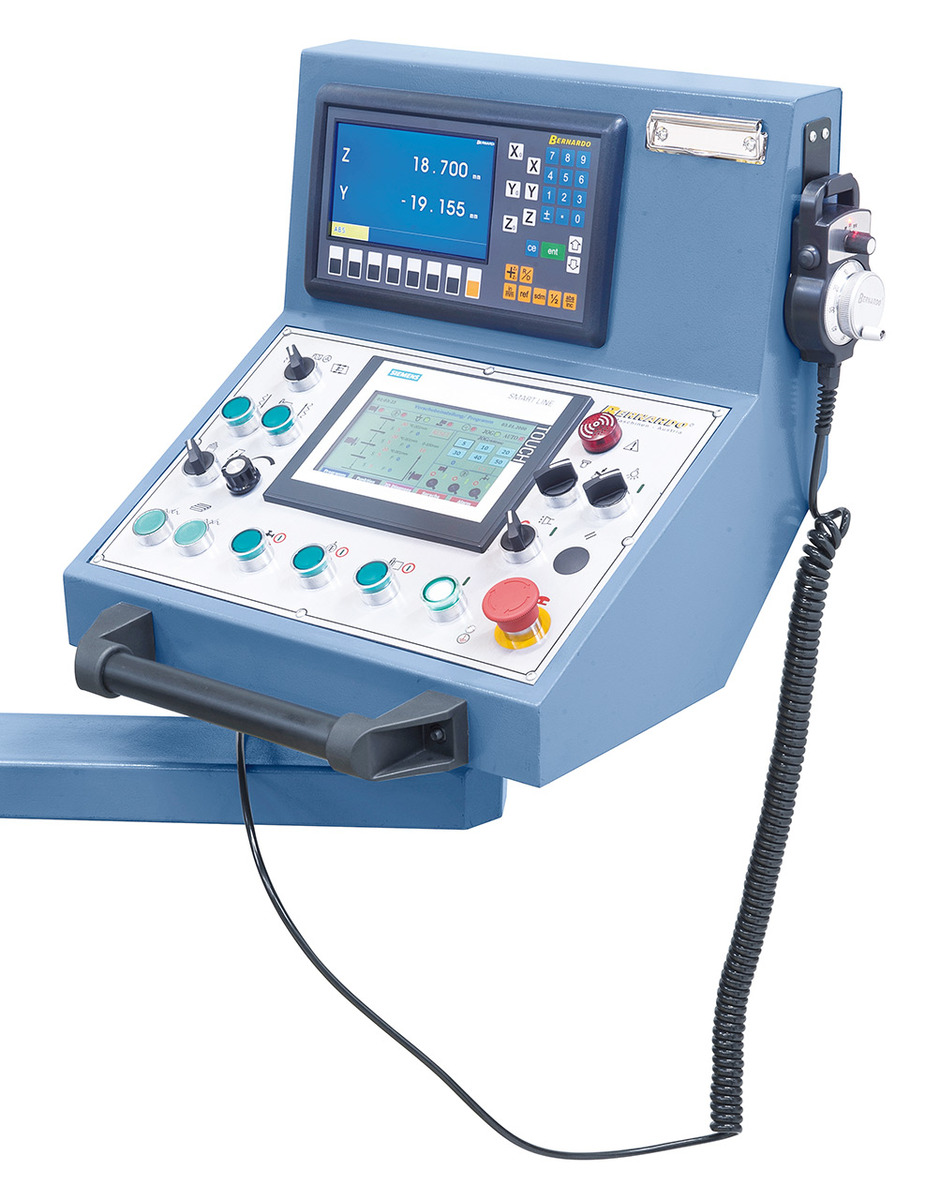

  • Elektroniczne koło

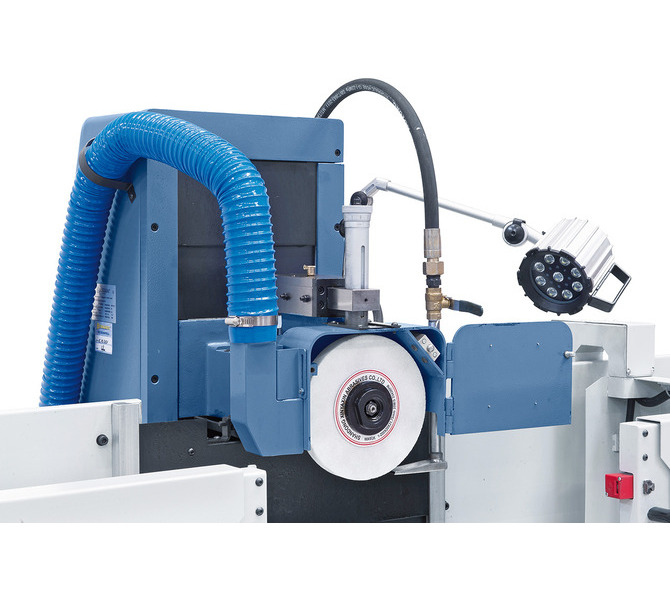

  • Tarcza szlifierska
  • Kołnierz do uchwytu tarczy
  • Diodowe oświetlenie robocze

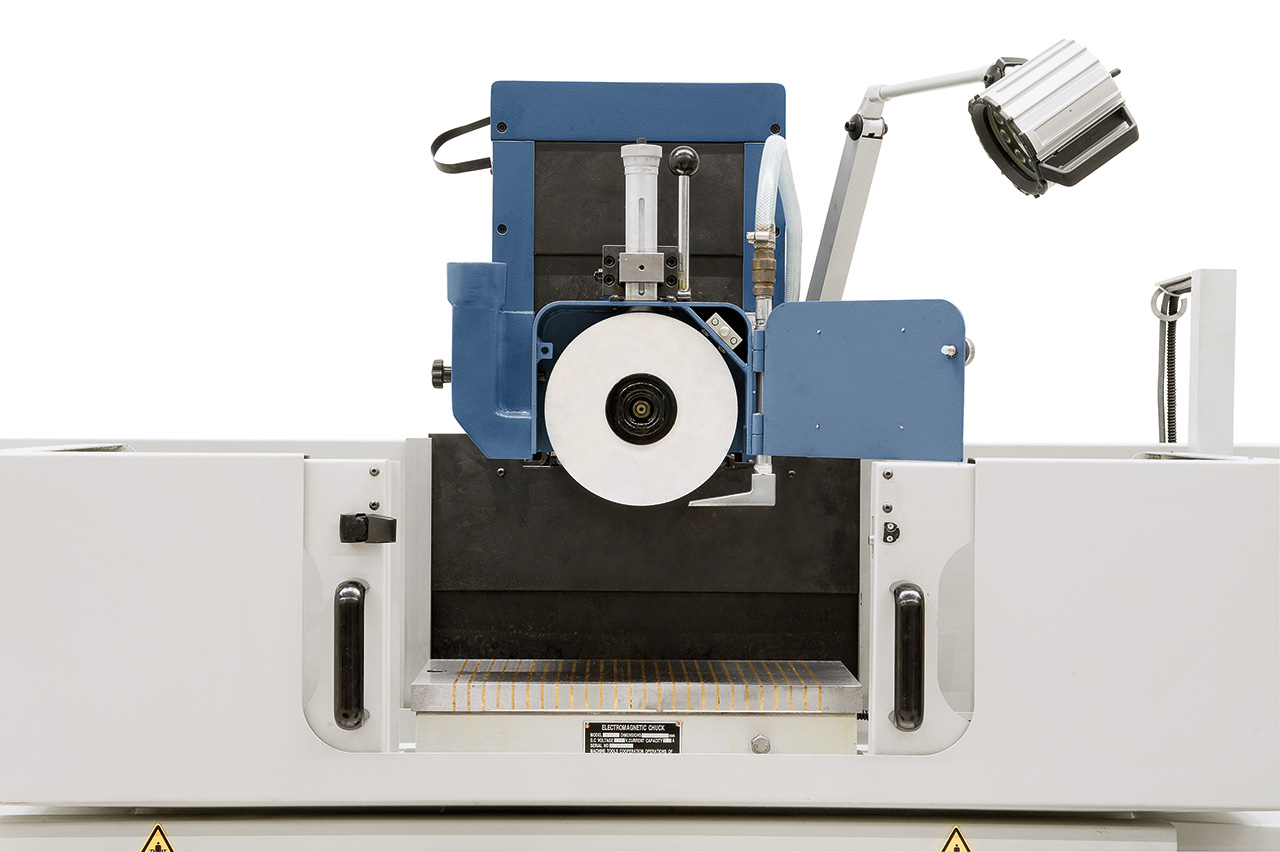

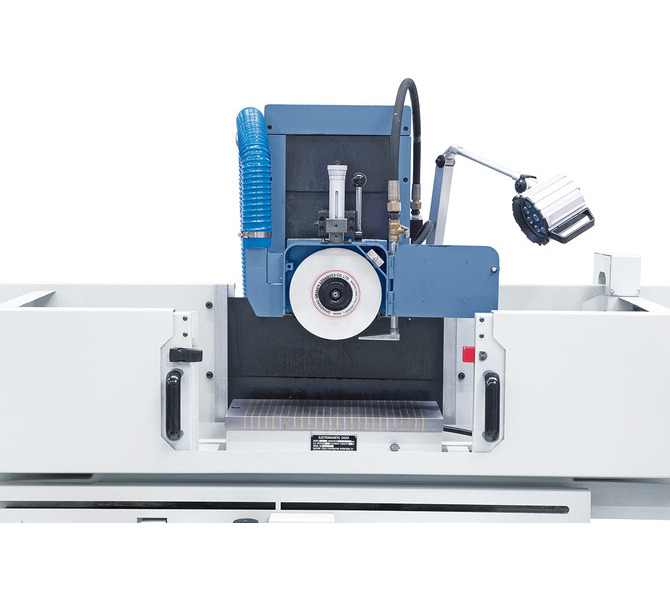

  • Płyta magnetyczna
  • Stojak do wyważeń
  • Wyważony wał
  • Osłony

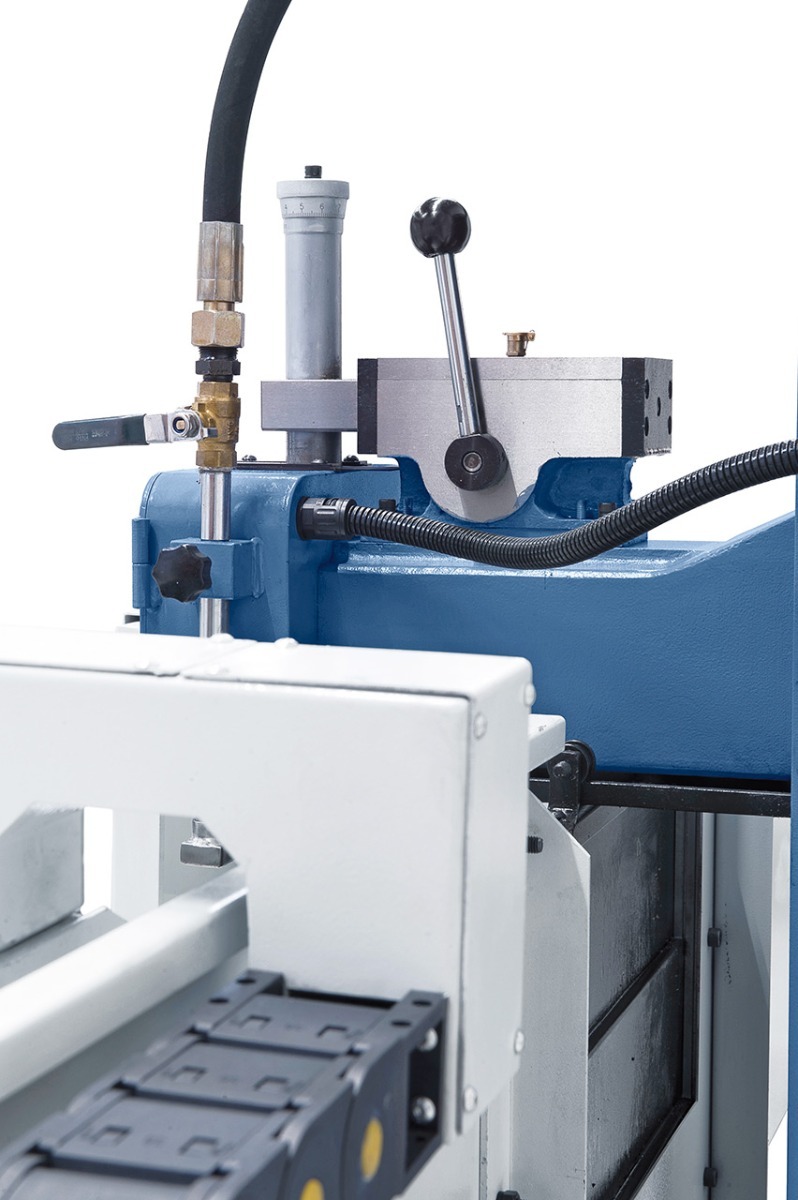

  • Ściągacz równoległy
  • Urządzenie do rozmagnesowywania
  • Układ chłodzenia
  • Diamentowy obciąg
  • Stopy maszyny

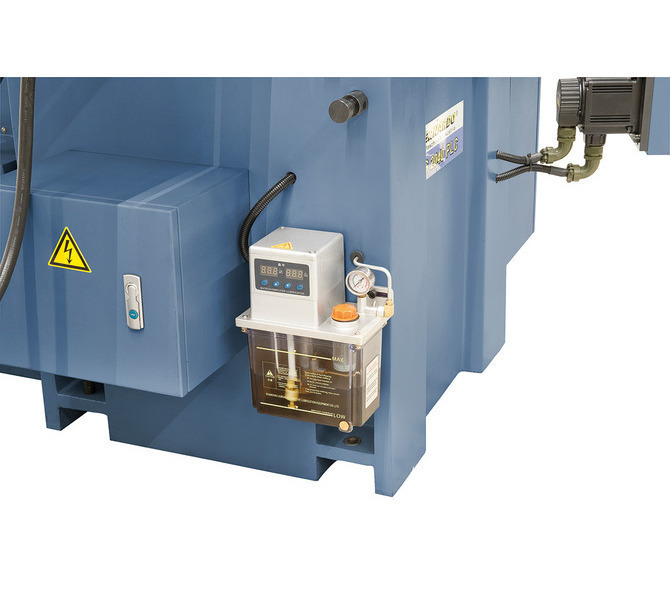

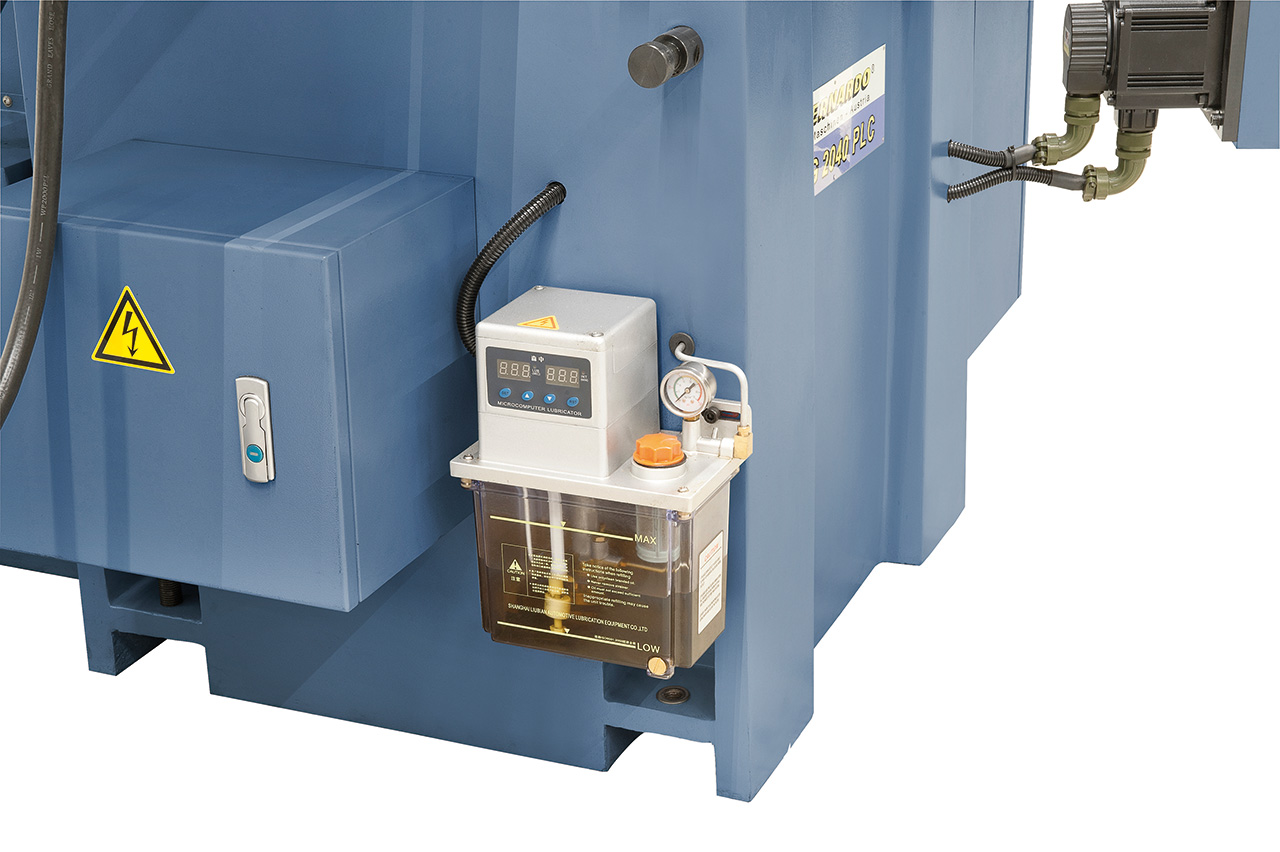

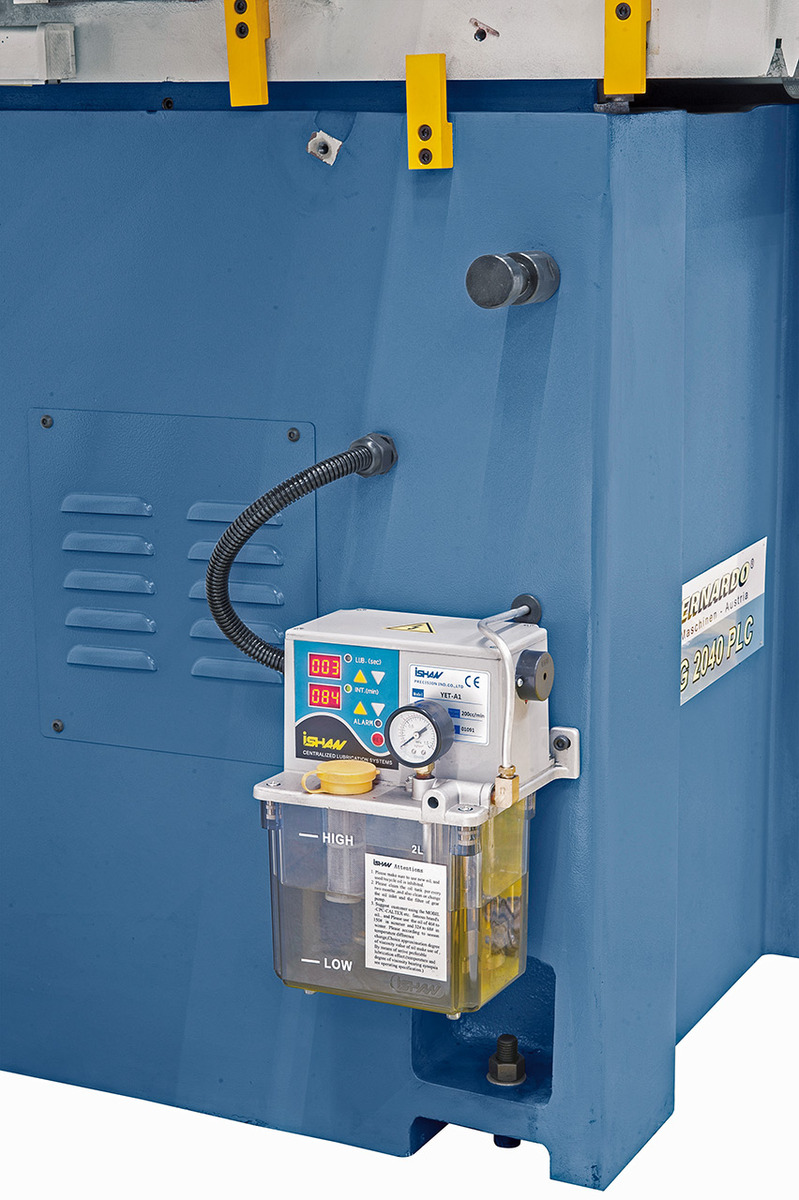

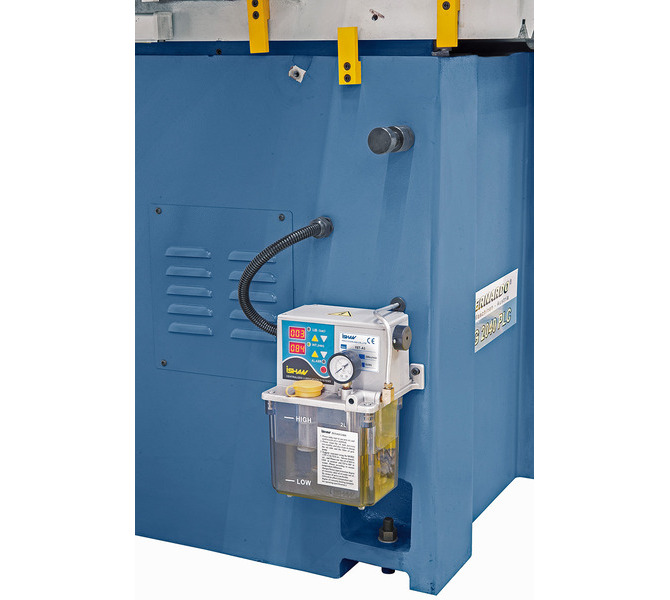

  • Centralne smarowanie
  • Narzędzie do obsługi
