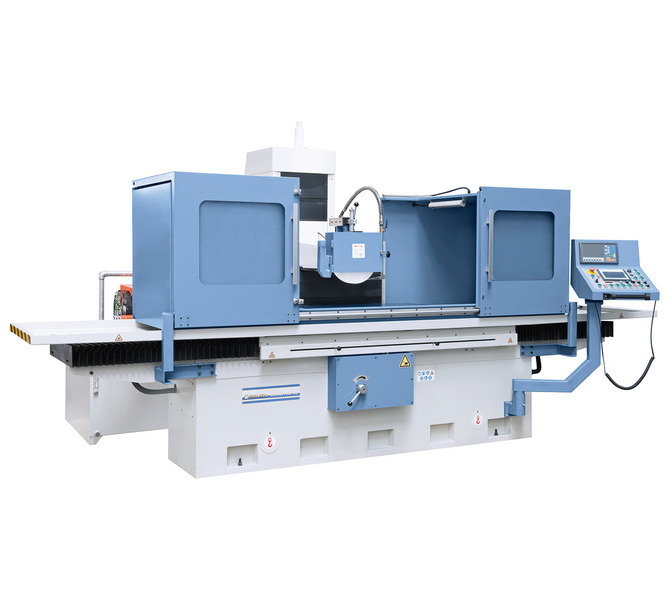

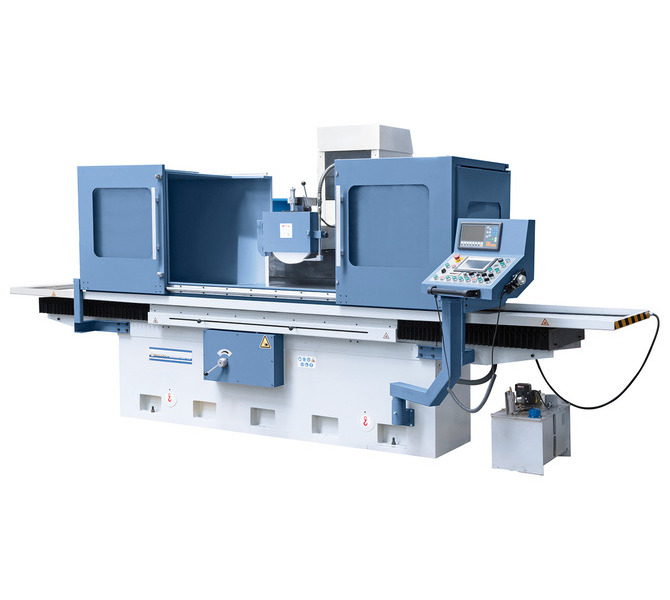

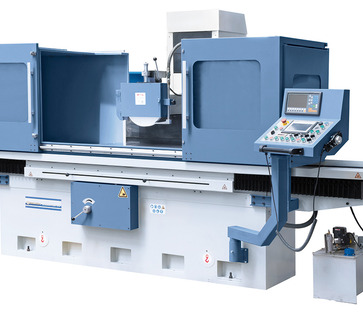

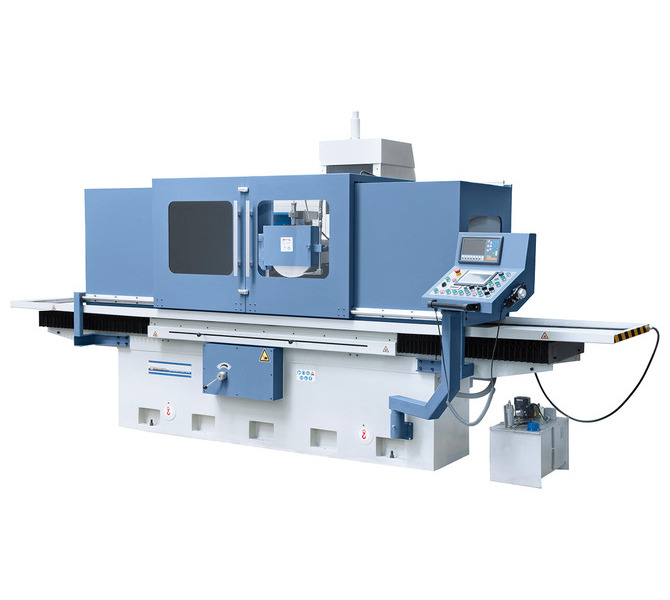

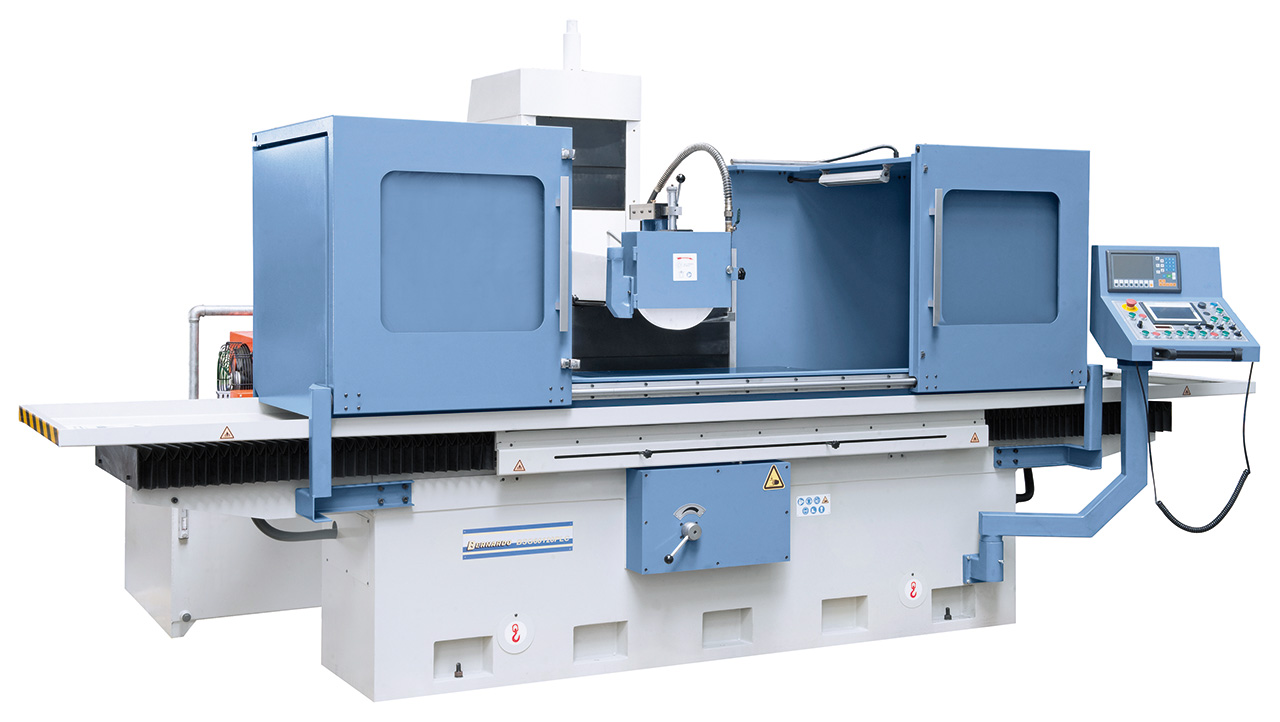

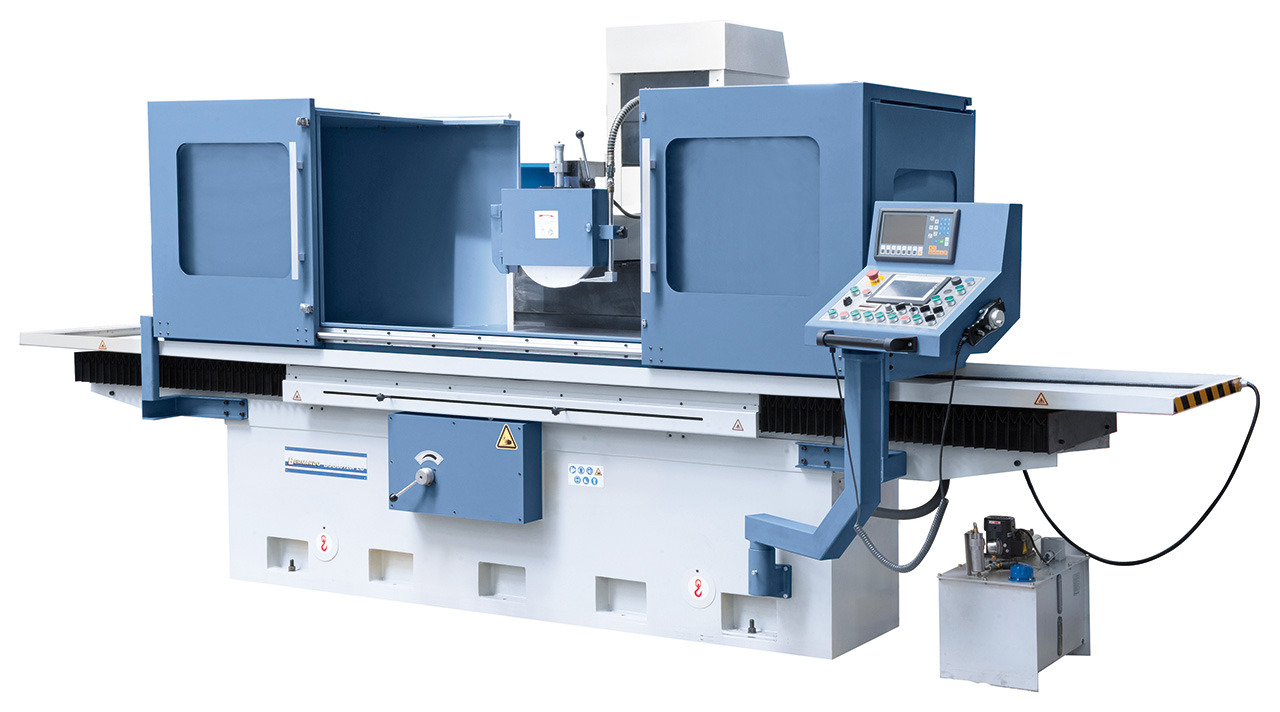

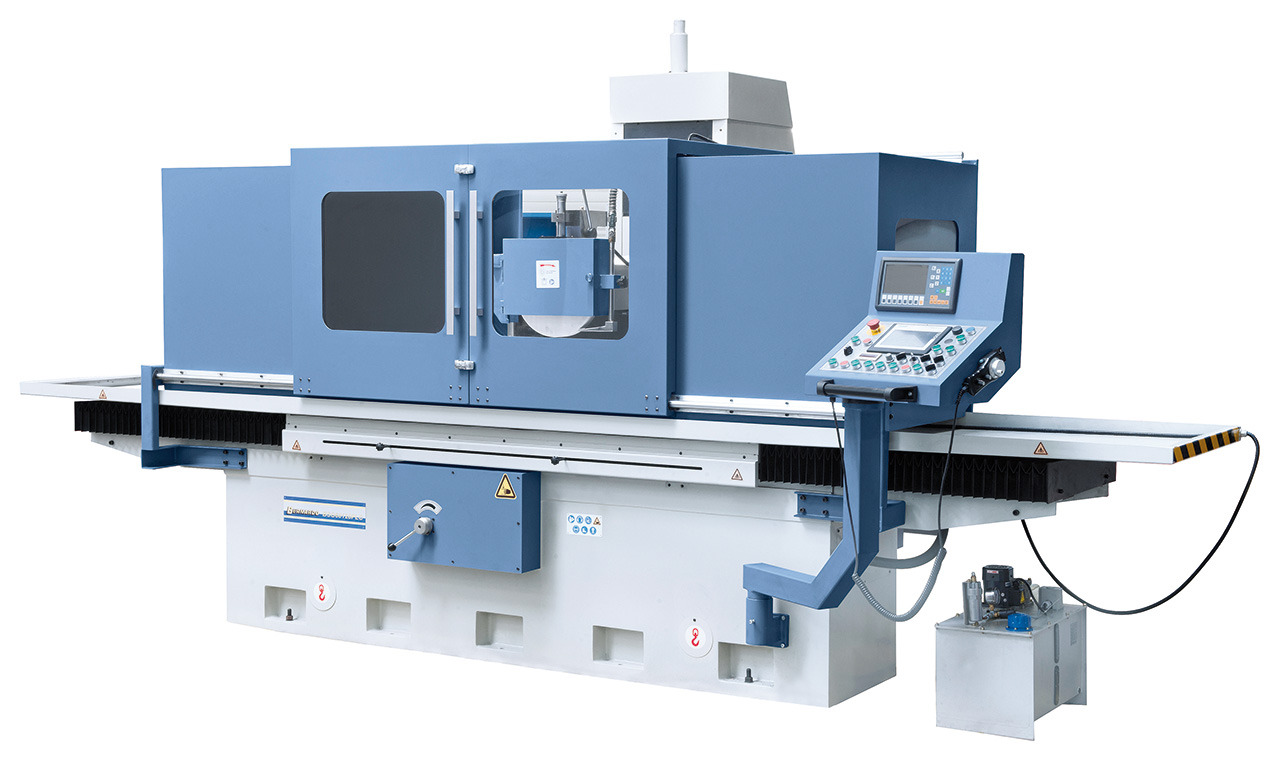

Bardzo solidna szlifierka do płaszczyzn serii BSG odpowiednia do obróbki elementów nie przekraczających 2000 kg i o powierzchni do 1600 x 810 mm. Niezwykle szeroki zakres standardowego wyposażenia zapewnia optymalną wydajność pracy. W zakresie dostawy ruchomy panel sterowniczy wyposażony w cyfrowy odczyt 2 osi. Zastosowana najwyższej jakości elektronika firmy SIEMENS ELECTRONIC. Posuw z trybem szybkiego przesuwu we wszystkich osiach.
- Wzdłużny i poprzeczny tor prowadzący stołu hartowany i szlifowany, dzięki zastosowaniu powłoki Turcite-B na prowadnicach większa odporność na ścieranie
- Ruch wzdłużny, wzgl. poprzeczny stołu po trójkątnej prowadnicy
- Sterowane komputerowo dosuwanie do wysokości obrabianego przedmiotu biegiem szybkim, po skończonym programie roboczym automatyczne podnoszenie do położenia wyjściowego
- Siły promieniowe i osiowe są równo rozłożone na specjalnych łożyskach bez luzu we wrzecienniku ściernicy
- Precyzyjna praca maszyny dzięki zastosowaniu wyżarzanego bezdrganiowo korpusu
- Wysoka stabilność dzięki użebrowaniu i wymiarowym ściankom
- Regulowany posuw wzdłużny i pionowy stołu dzięki końcowym ogranicznikom

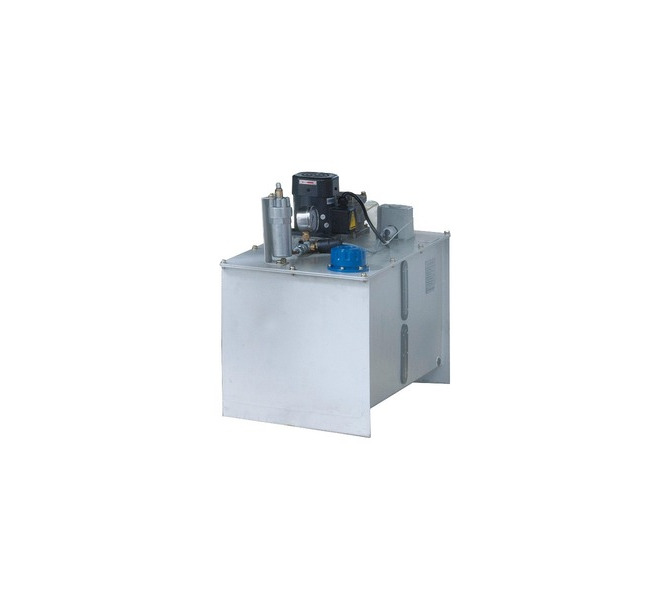

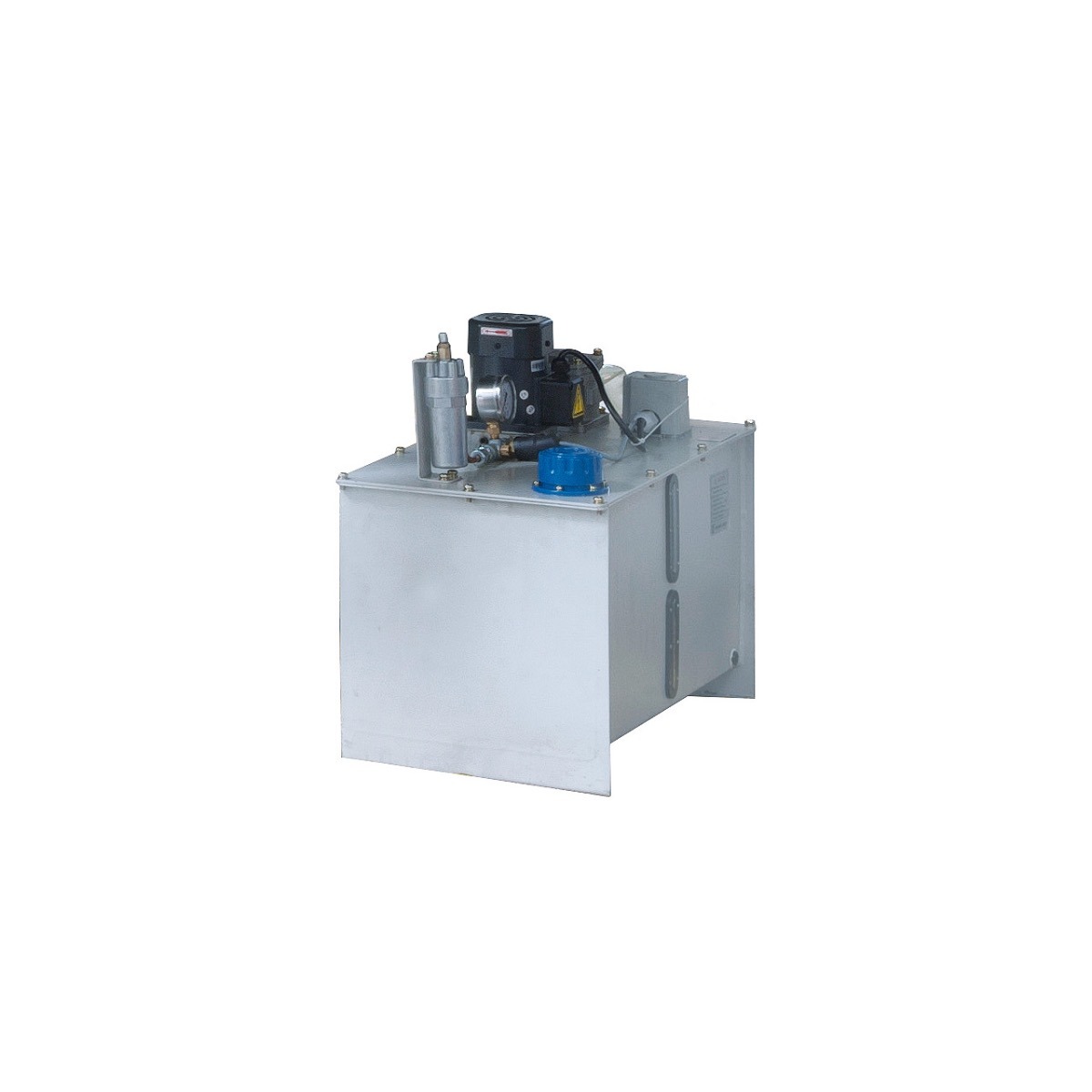

- System hydrauliczny zapewnia spokojne kierowanie stołem, również przy dużym obciążeniu
- Automatyczne centralne smarowanie wszystkich torów prowadzących i wrzecion
- Wzdłużny i poprzeczny tor prowadzący stołu hartowany i szlifowany, dzięki zastosowaniu powłoki Turcite-B na prowadnicach większa odporność na ścieranie
- Ruch wzdłużny, wzgl. poprzeczny stołu po trójkątnej prowadnicy
- Sterowane komputerowo dosuwanie do wysokości obrabianego przedmiotu biegiem szybkim, po skończonym programie roboczym automatyczne podnoszenie do położenia wyjściowego
- Siły promieniowe i osiowe są równo rozłożone na specjalnych łożyskach bez luzu we wrzecienniku ściernicy
- Precyzyjna praca maszyny dzięki zastosowaniu wyżarzanego bezdrganiowo korpusu
- Wysoka stabilność dzięki użebrowaniu i wymiarowym ściankom
- Regulowany posuw wzdłużny i pionowy stołu dzięki końcowym ogranicznikom
- System hydrauliczny zapewnia spokojne kierowanie stołem, również przy dużym obciążeniu
- Automatyczne centralne smarowanie wszystkich torów prowadzących i wrzecion
Gwarancja? Minimum 2 lata!
Zarówno dla klienta detalicznego jak przy zakupie „na firmę”.
Bez żadnych gwiazdek czy ukrytych, przymusowych i płatnych przeglądów - po prostu minimum 2 lata!
Serwis w całej Polsce i za granicą!
Świadczymy serwis gwarancyjny i po-gwarancyjny w całej Polsce, oraz - w uzgodnionych przypadkach - również za jej granicami.
Kontrola jakości - bezpieczeństwo!
Niestety jest wiele ofert maszyn i urządzeń, które nie mają prawa być sprzedawane - oraz nie mogą pracować na terytorium UE.
Już na pierwszy „rzut oka” widać, że są to najtańsze wyroby, w których oszczędzono nie tylko na jakości użytych materiałów
(żywotności i precyzji), ale - i co najgorsze - na bezpieczeństwie.
Warto wybrać precyzję obróbki i długą żywotność, spokój i bezpieczeństwo swoje lub pracowników. HAFEN oferuje obrabiarki i sprężarki z prawdziwym CE UE - certyfikowane przez najlepszych w UE.
Specyfikacja techniczna
Powierzchnia mocująca stołu szerokość | 1600 mm |
Powierzchnia mocująca stołu głębokość | 810 mm |
Rowki T-owe (ilość / szerokość) | 3 / 22 mm |
Wielkość stołu elektro-magnetycznego | 810-1600 mm |
Droga przesuwu wzdłużnego (x) | 1600 mm |
Droga przesuwu poprzecznego (y) | 810 mm |
Odległość osi wrzeciona od stołu maks. | 920 mm |
Obciążenie stołu maks. | 2000 kg |

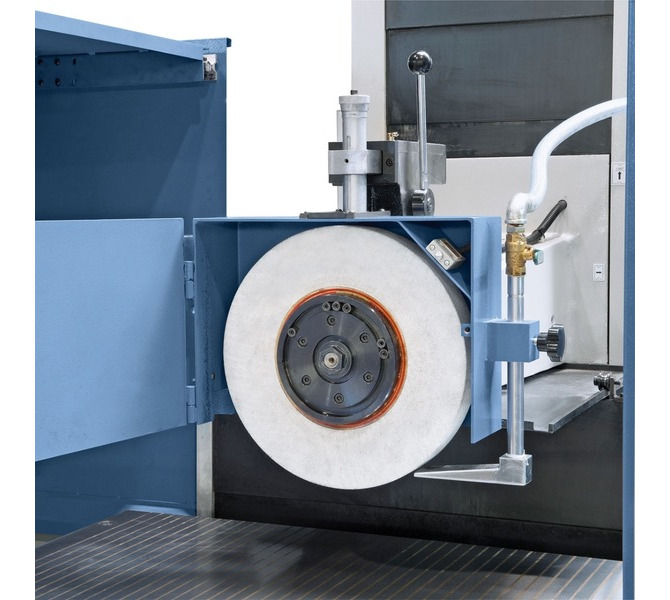

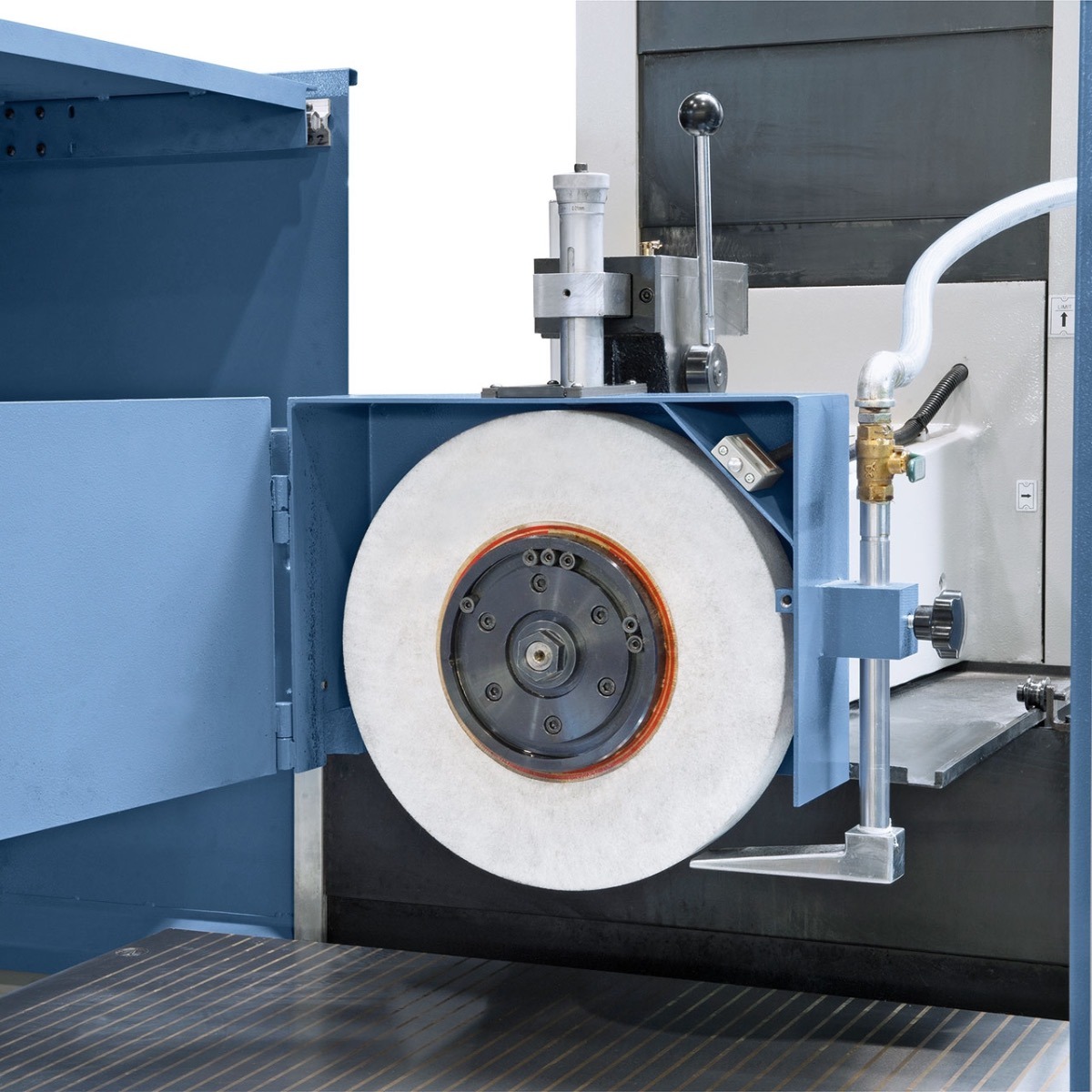

Wielkość tarczy, ściernicy | 500x75x305 mm |
Prędkość posuwu stołu - hydraulicznie | 5-25 m/min. |
Prędkość obrotowa wrzeciona ściernicy | 960 obr./min |
Moc silnika wrzeciona ściernicy | 18,5 kW |
Moc silnika pompy hydraulicznej | 5,5 kW |
Moc silnika posuwu pionowego | 3 kW |
Napięcie | 400 V |
Wymiary - szerokość | 4800 mm |
Wymiary - głębokość | 4000 mm |
Wymiary - wysokość | 2600 mm |
Waga ok. | 10000 kg |
Dosuwanie poprzeczne (Y) | |
Dosuwanie poprzeczne, automatyczne | 1-30 mm/skok |
Dosuwanie poprzeczne, bieg szybki | 50-2000 mm/min. |
Dosuw poprzeczny na jeden obrót kołem ręcznym | 0,005 mm/obr. |
Dosuwanie pionowe (Z) | |
Dosuwanie pionowe, automatyczne | 0,005-0,05 mm/skok |
Dosuwanie pionowe, bieg szybki | 50-2000 mm/min. |
Dosuw pionowy na jeden obrot kołem ręcznym | 0,005 mm |
TYPOWE DLA TEGO MODELU | |

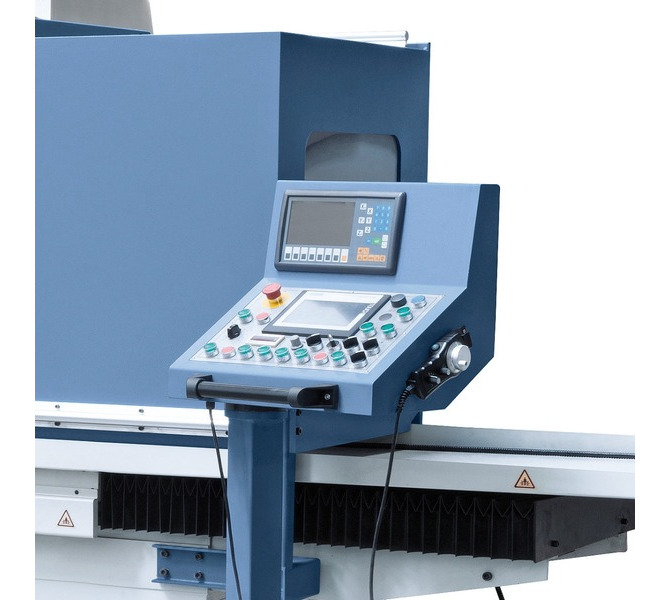

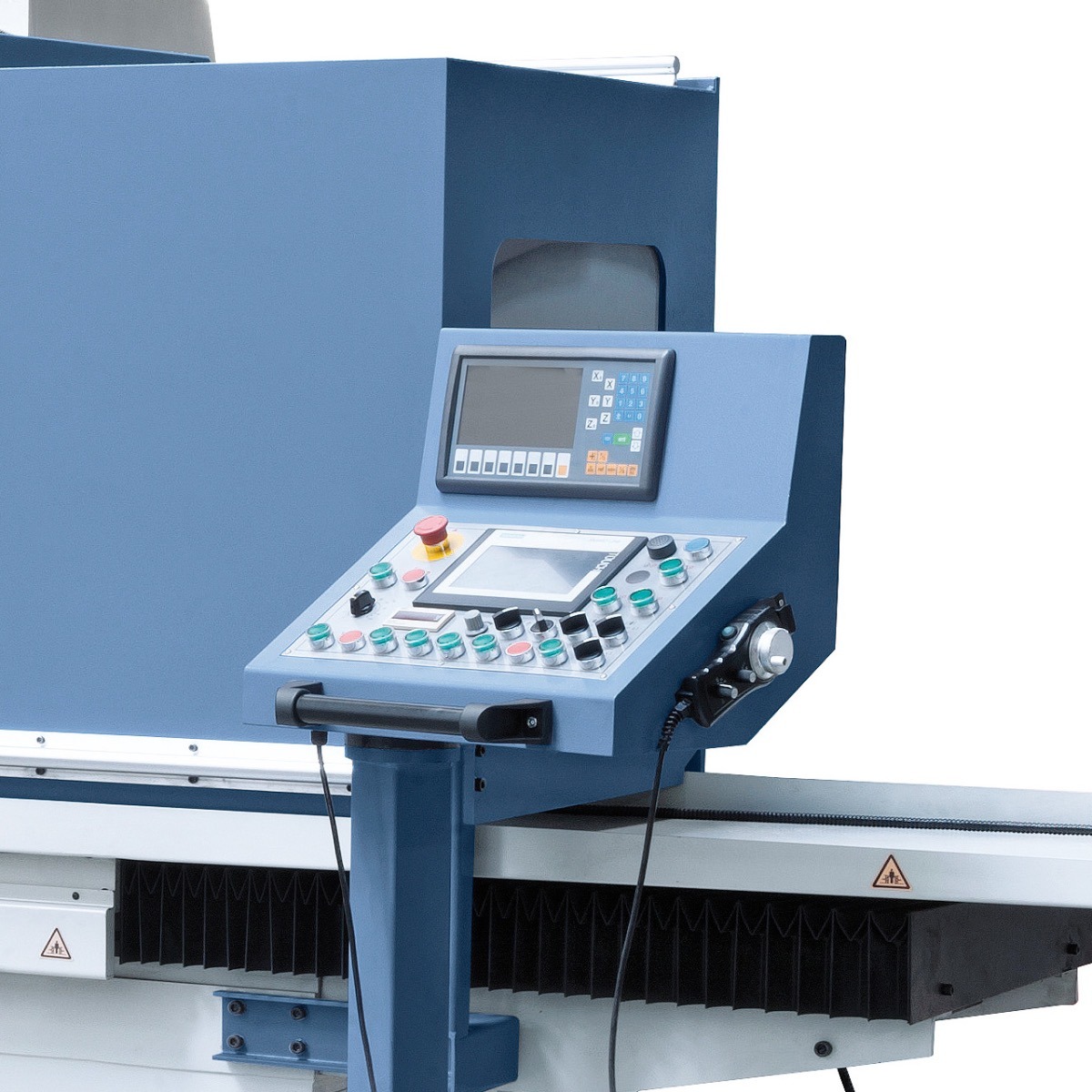

Sterowanie | Siemens PLC SMART-Panel IE V3 dotykowy |
Wyświetlacz cyfrowy osi | TAK |
Ściągacz równoległy z mikrometrem | TAK |
Serwonapęd automatycznego dostawiania | TAK |
