{{selectedProduct.name}}

Nr kat.: 03-1240

Model 550 WQV spełnia surowe normy jakości DIN i na pewno sprosta wymaganiom nawet najbardziej wymagających użytkowników. Seria WQV standardowo wyposażona w cyfrowy wyświetlacz prędkości obrotowej oraz głębokości wiercenia czyniąc prace łatwa i przyjemna. Toczenie 250/550 mm.

Numer katalogowy:

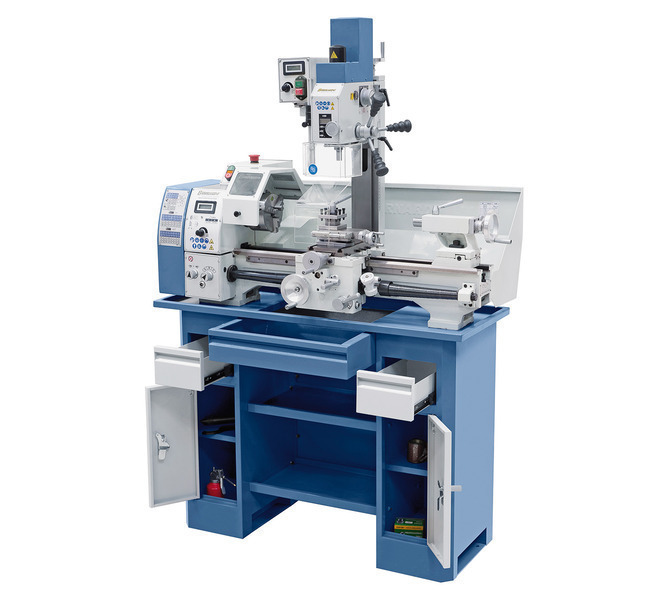

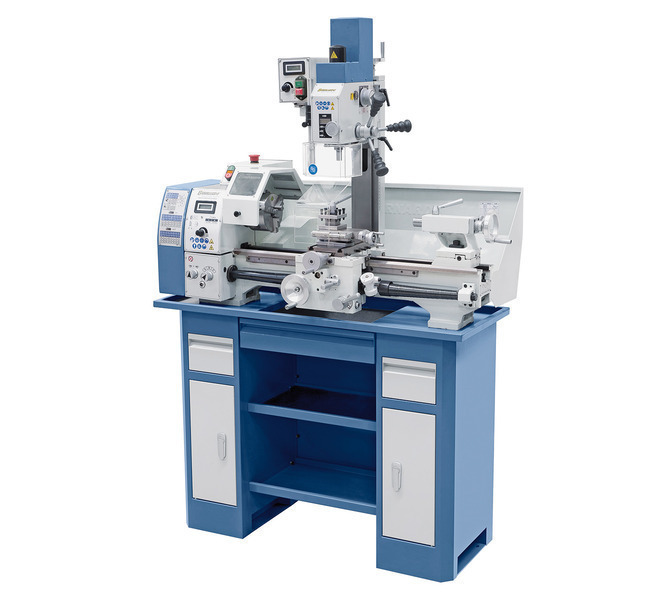

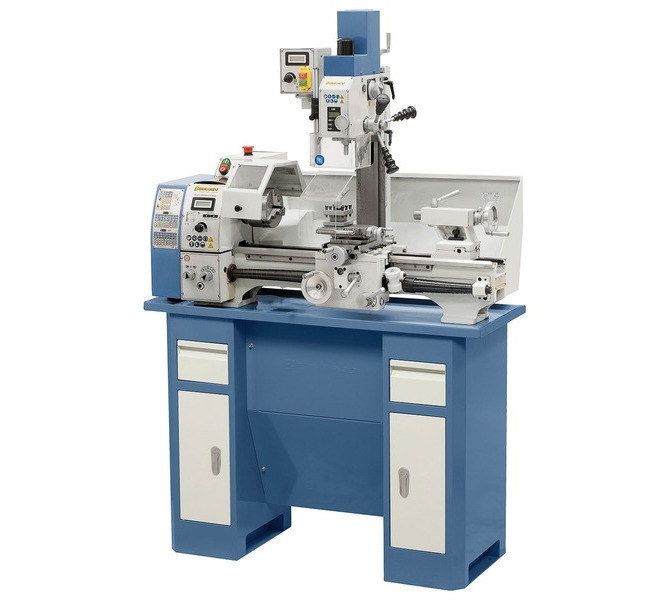

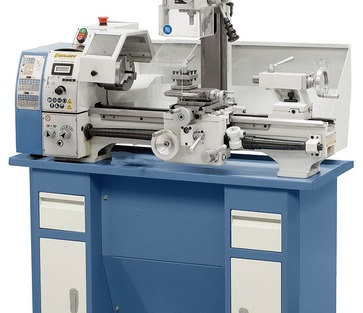

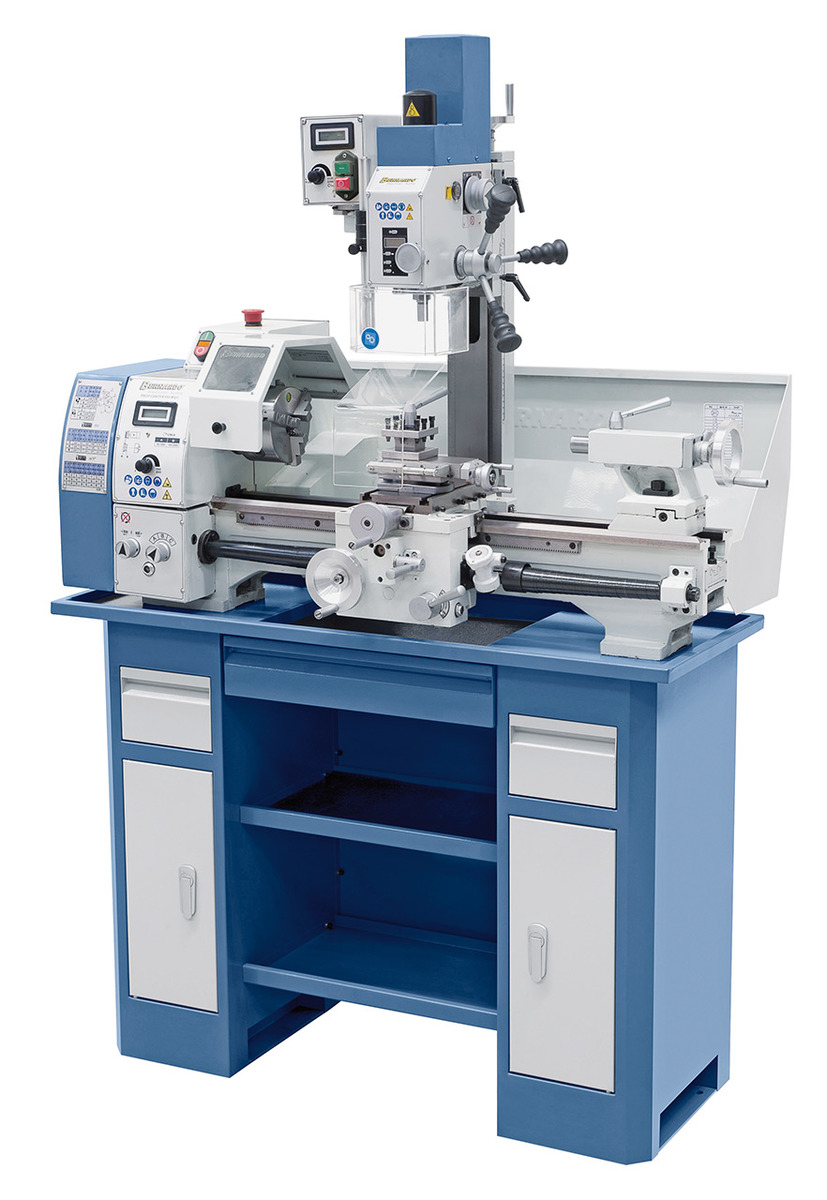

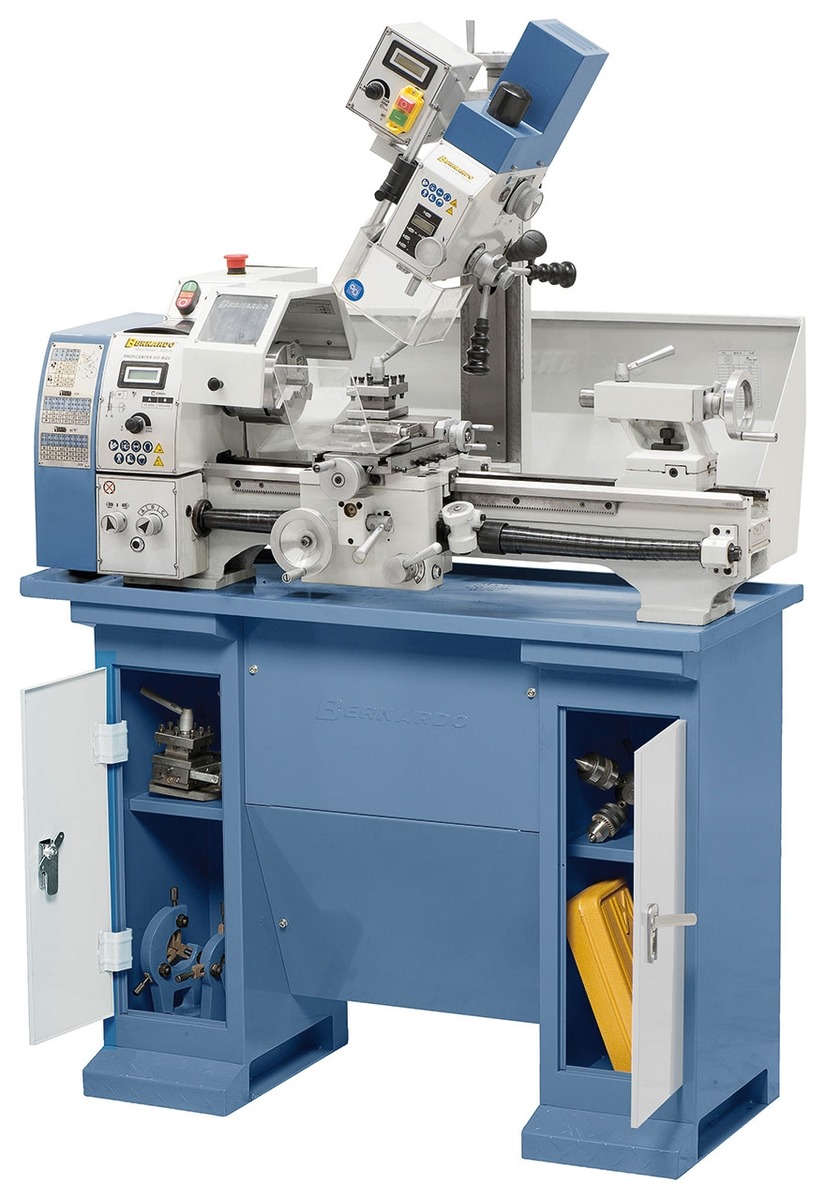

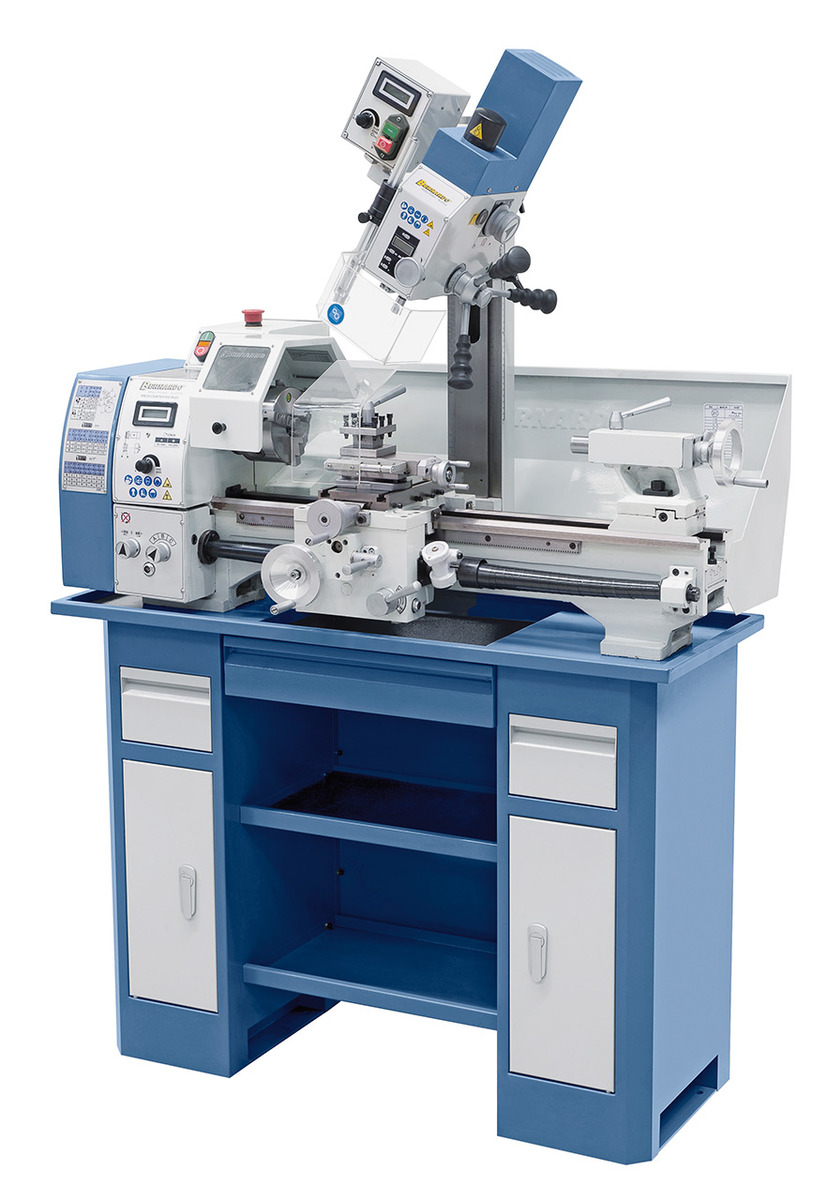

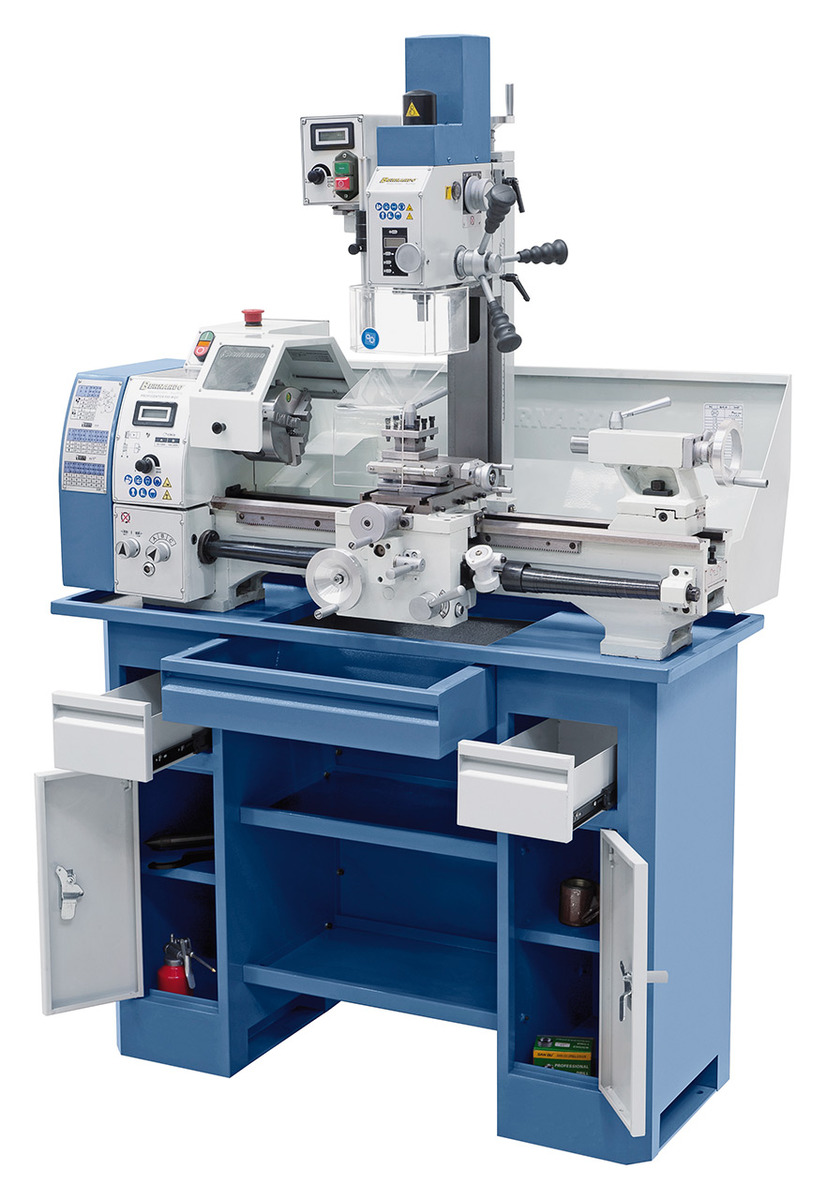

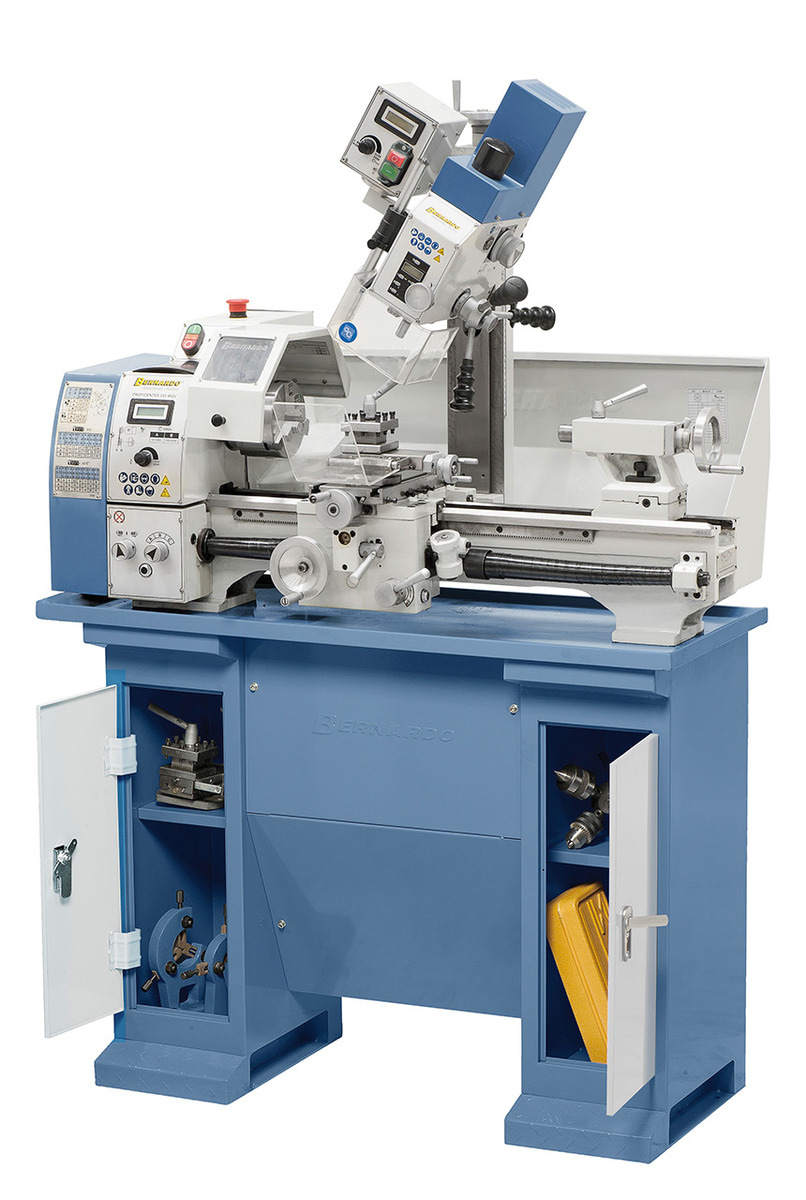

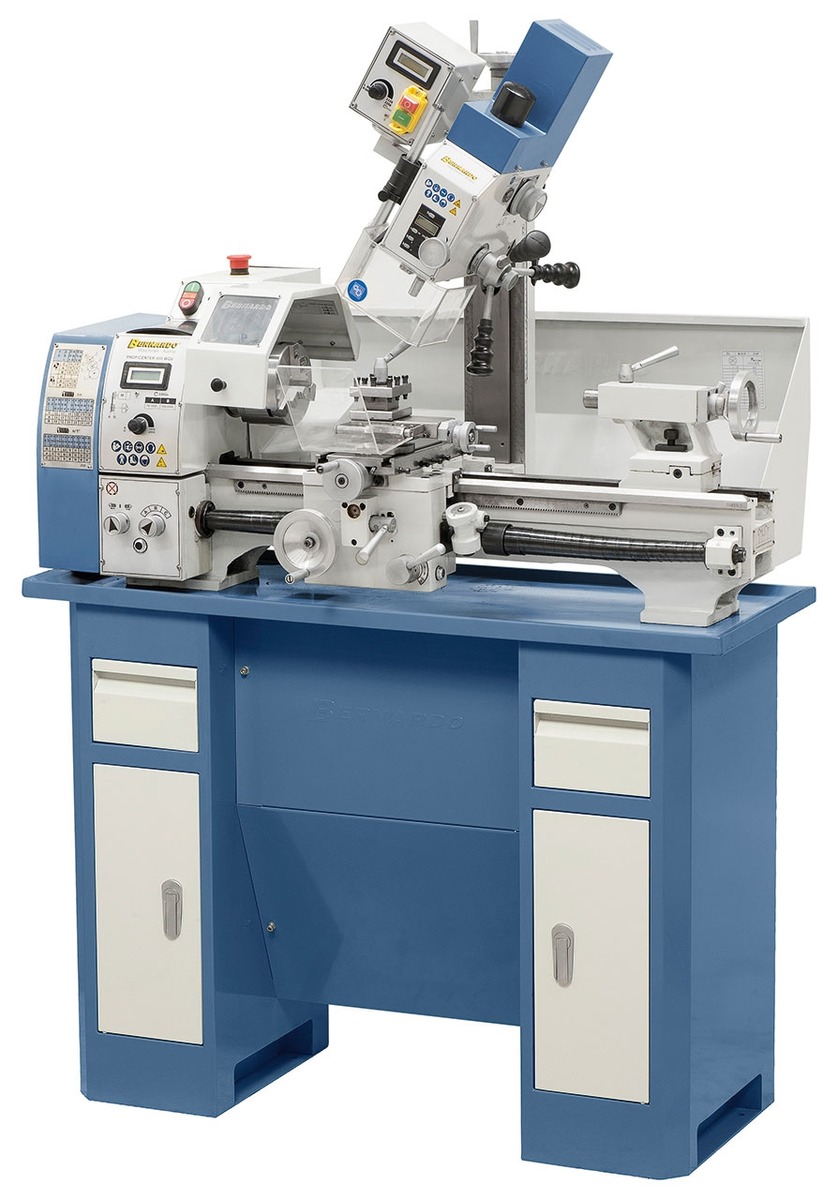

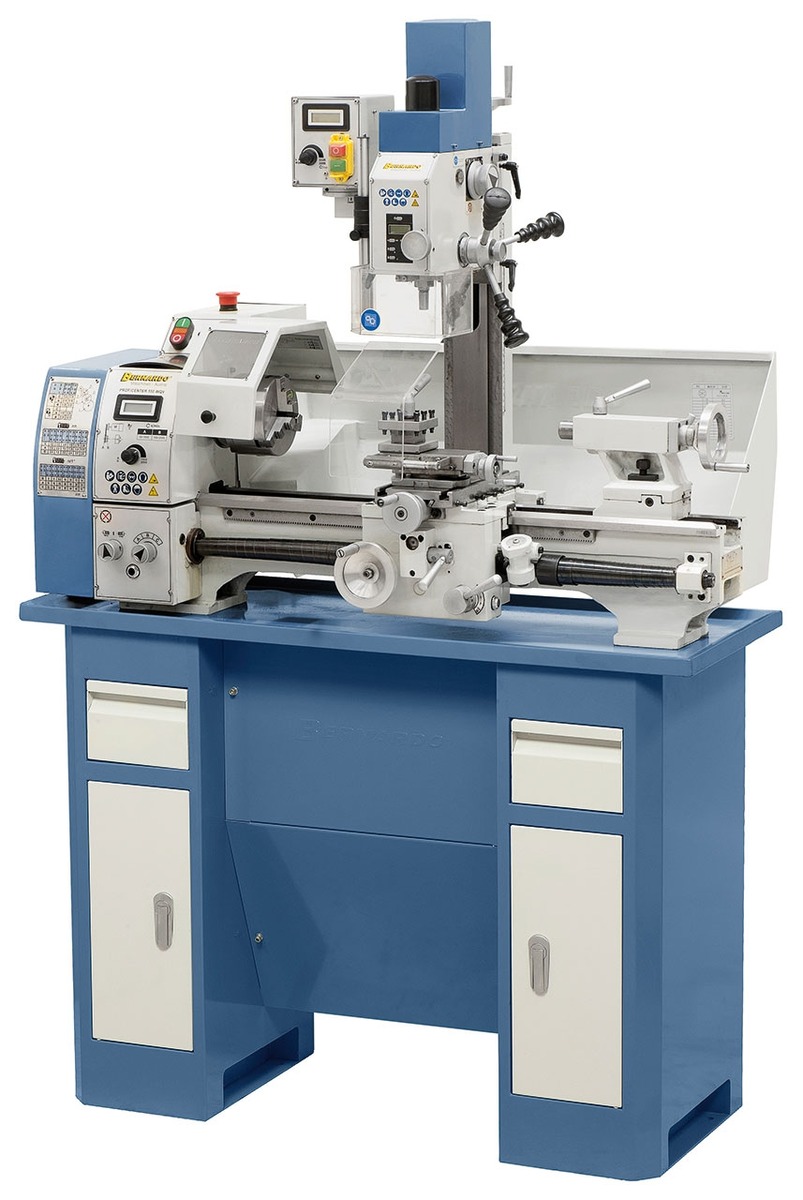

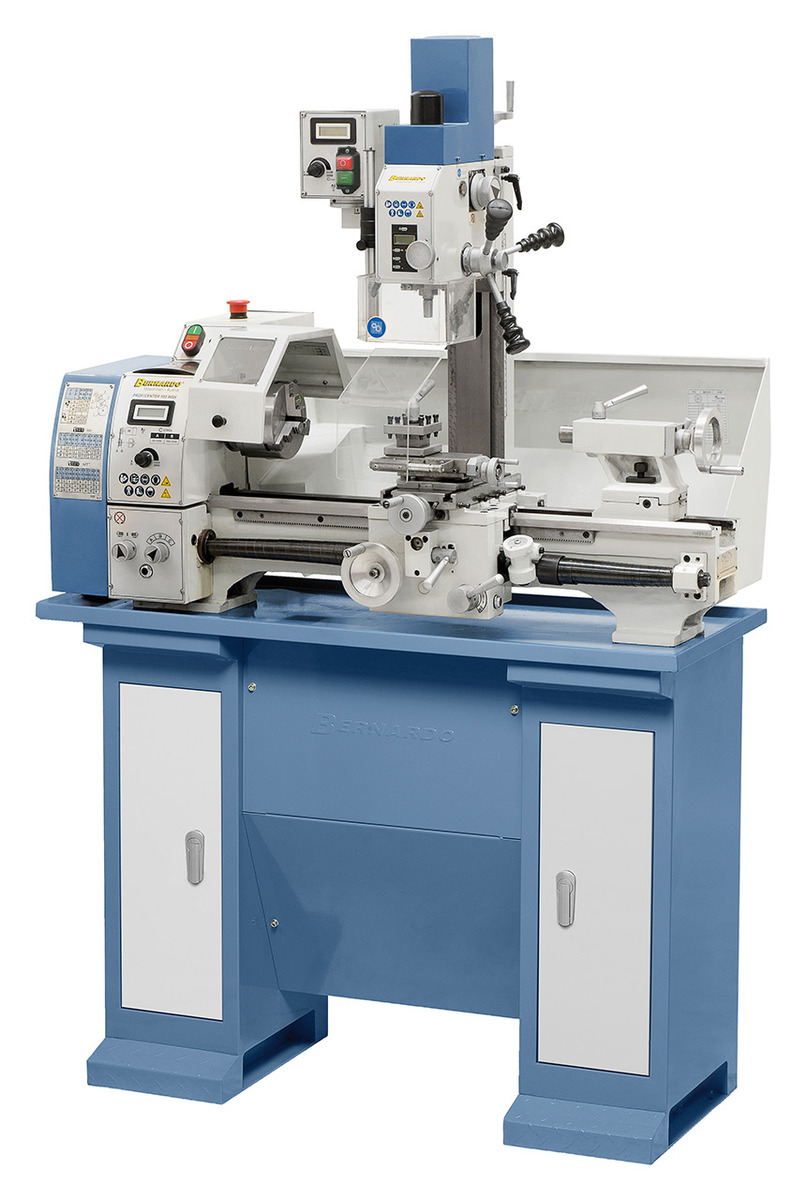

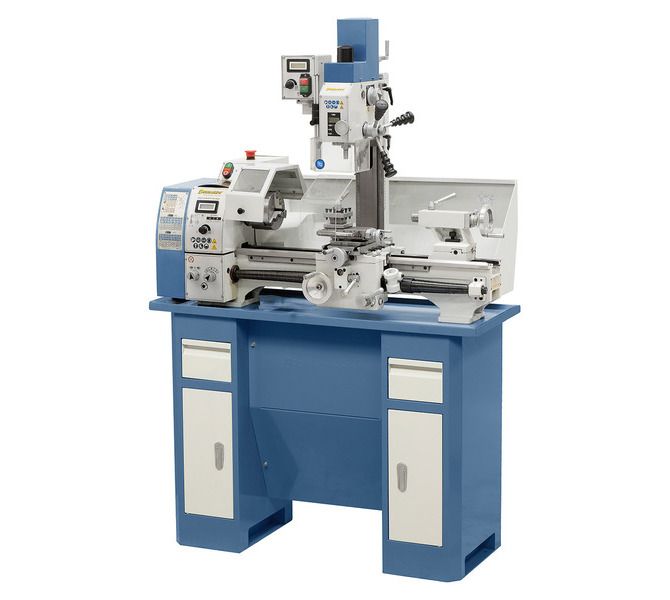

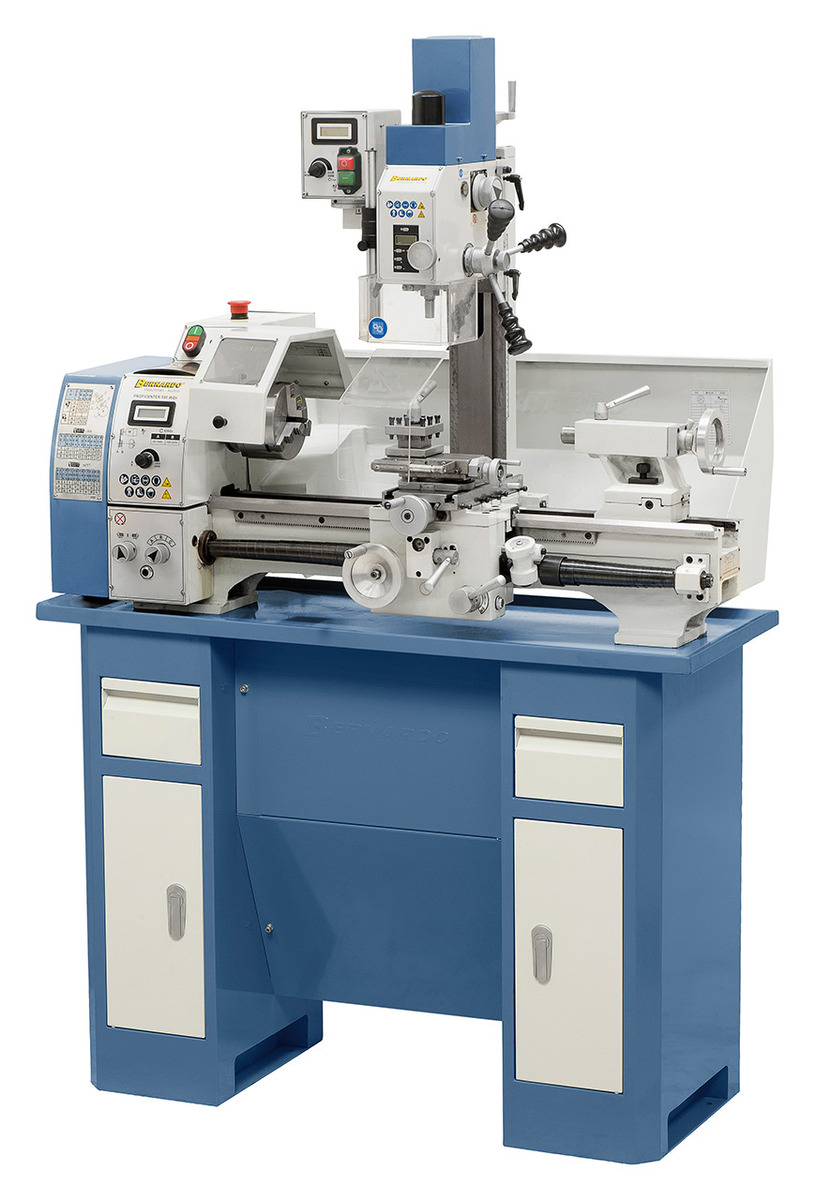

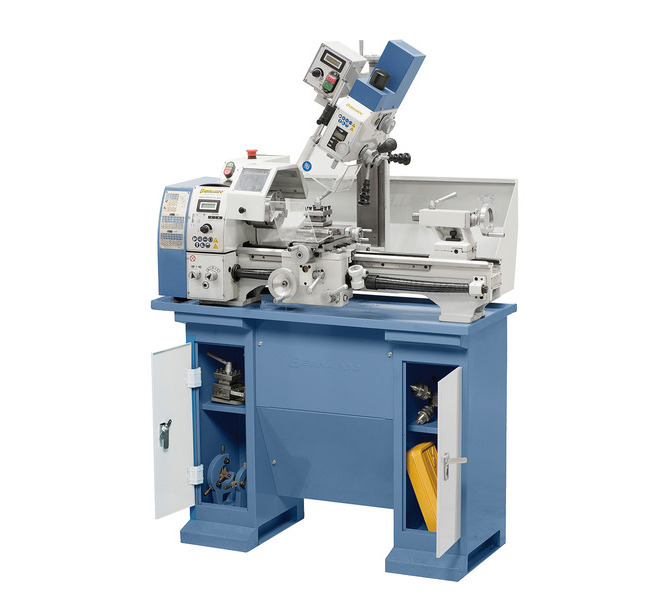

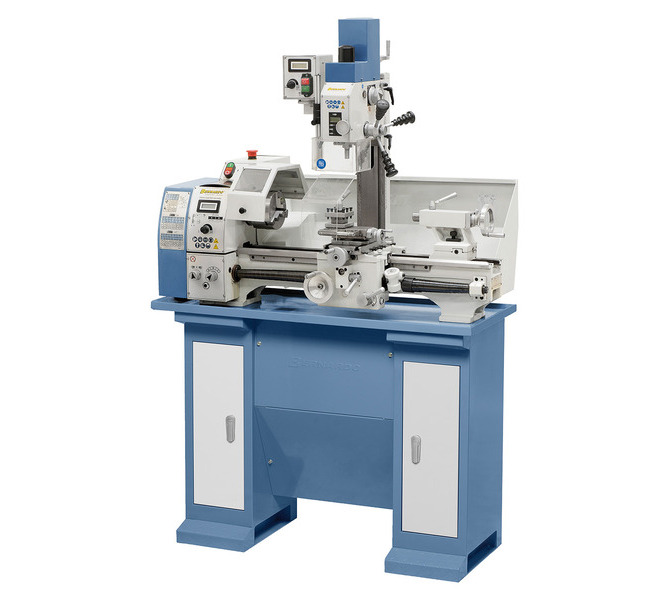

Centrum obróbcze Bernardo Proficenter 550 WQV spełnia surowe normy jakości DIN i na pewno sprosta wymaganiom nawet najbardziej wymagających użytkowników. Seria WQV standardowo wyposażona w cyfrowy wyświetlacz prędkości obrotowej oraz głębokości wiercenia czyniąc prace łatwa i przyjemna. Toczenie 250/550 mm.



  • Standardowo wyposażona w otwór wrzeciona 26 mm

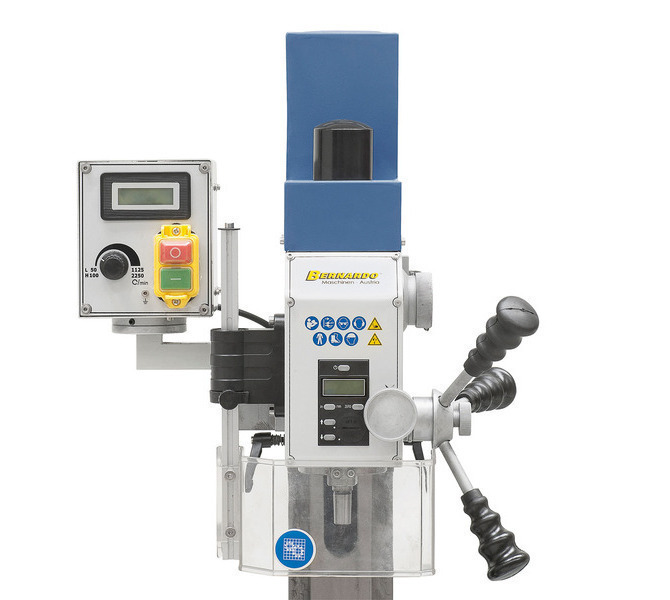

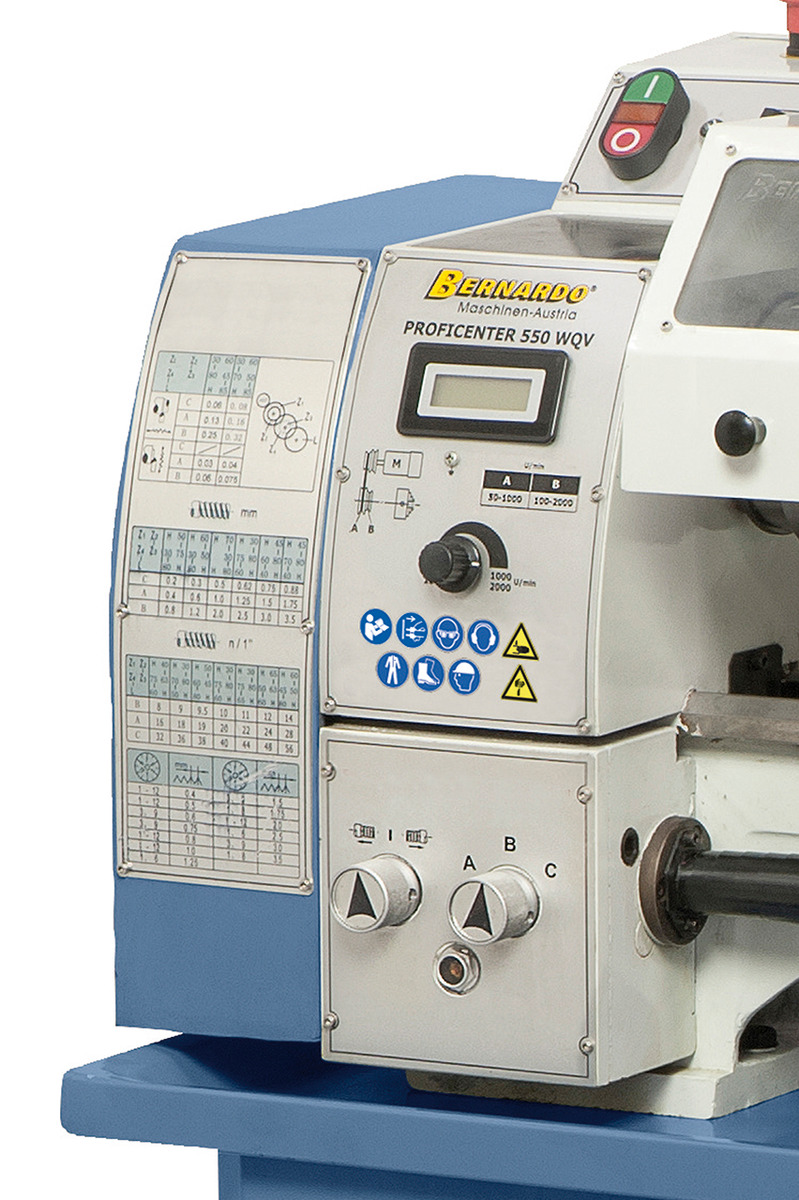

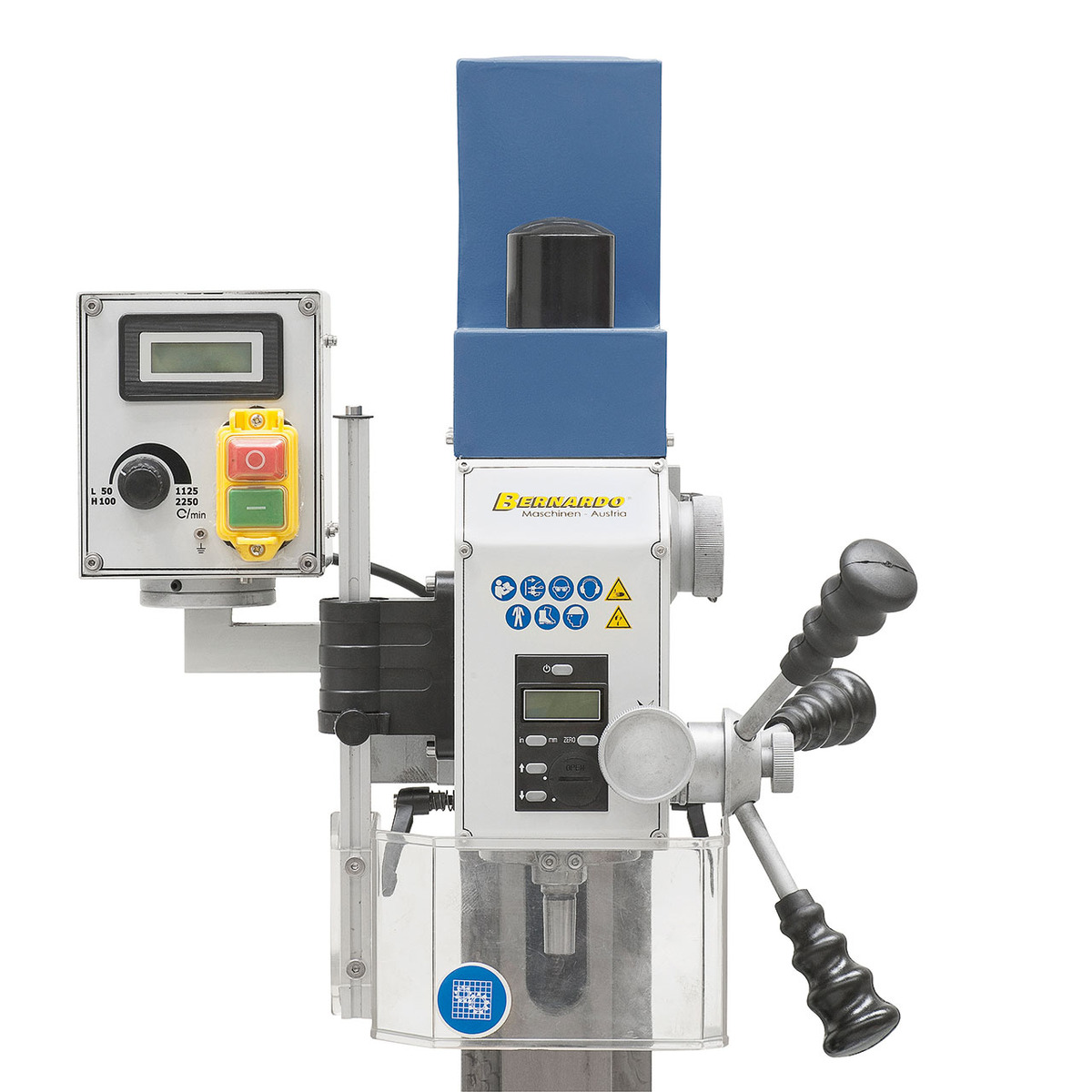

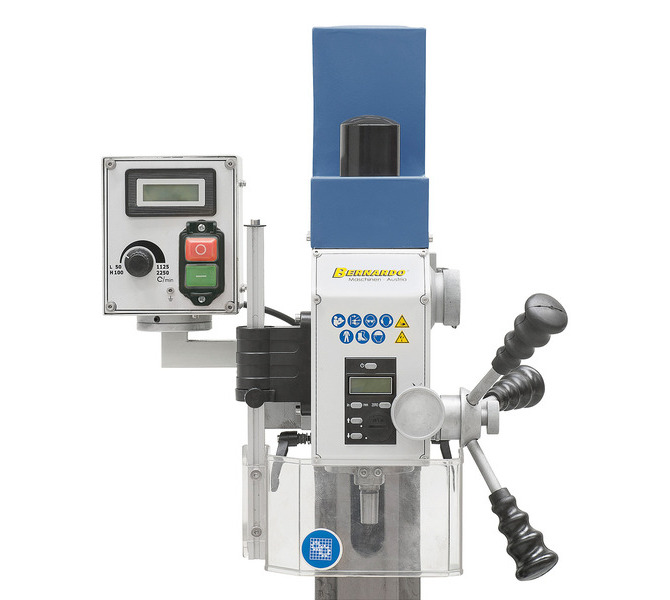

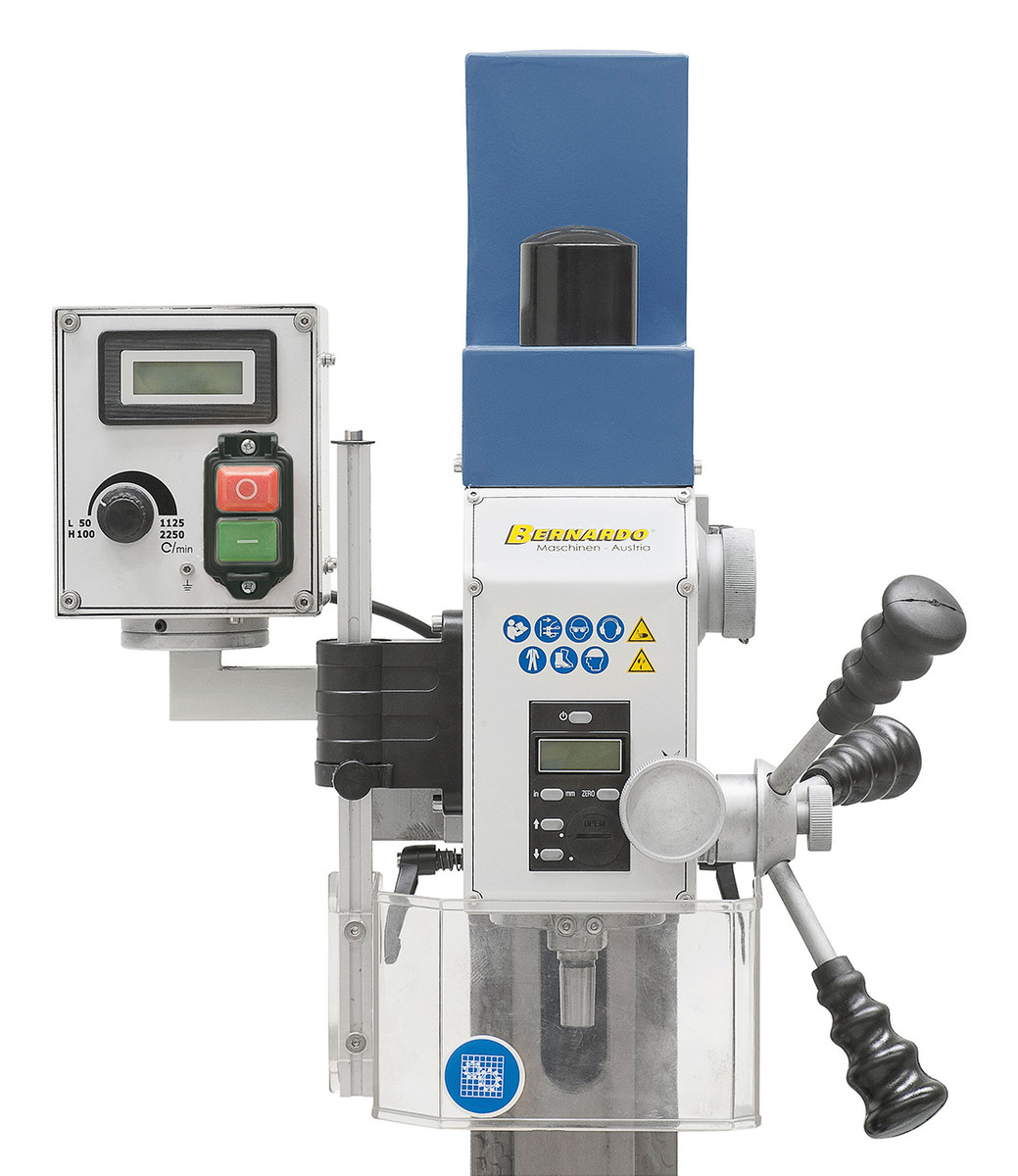

  • Głowica frezowa z cyfrowym wyświetlaczem prędkości oraz głębokości

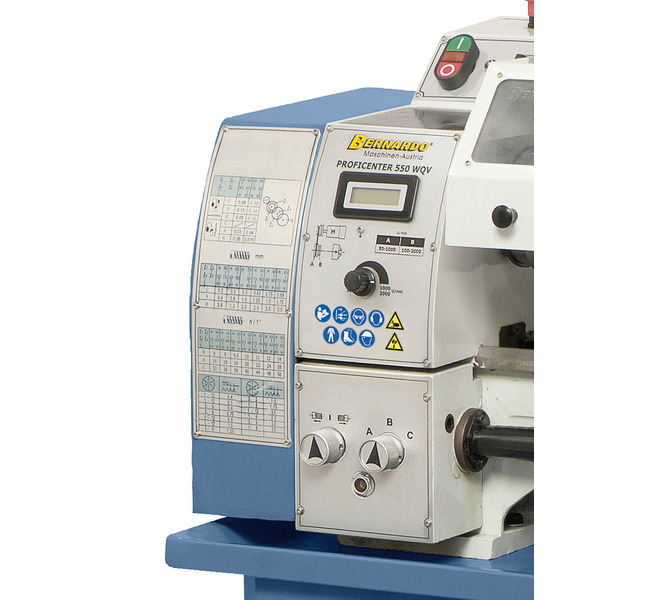

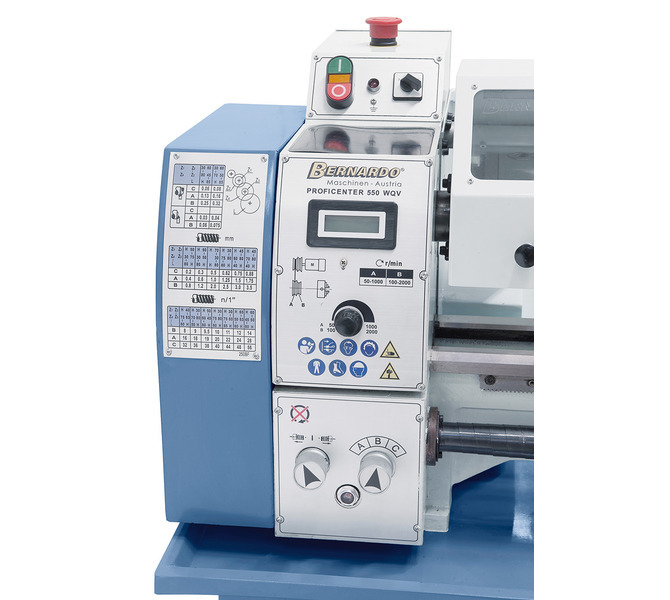

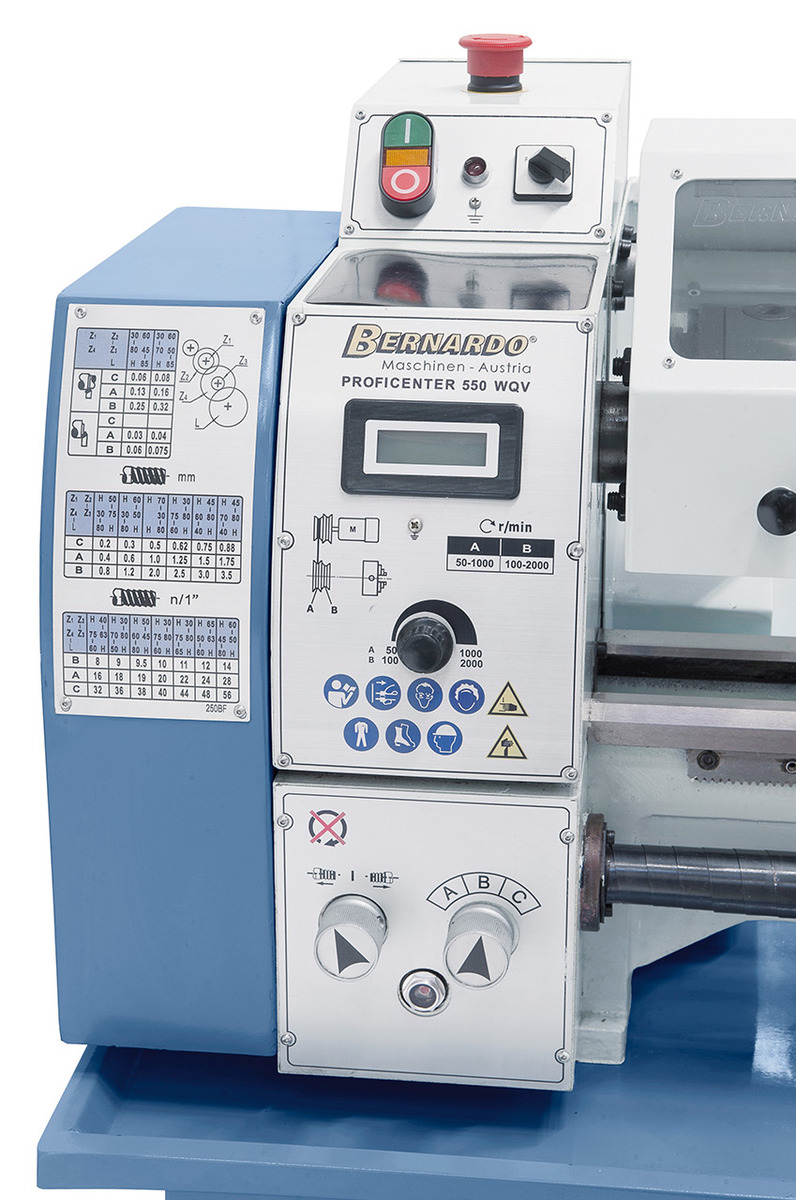

  • Ergonomicznie zaprojektowany panel sterowania z elementami do obsługi umieszczonymi na głowicy
  • Solidne łoze maszyny indukcyjnie hartowane i szlifowane
  • Konstrukcja maszyny spełniająca najwyższe normy jakości Bernardo
  • Wysoka współosiowość dzięki precyzyjnym łożyskom stożkowym
  • Standardowo wyposażona w posuw wzdłużny i poprzeczny
  • Wyłącznik bezpieczeństwa z wyzwalaczem podnapięciowym wg normy IP 54

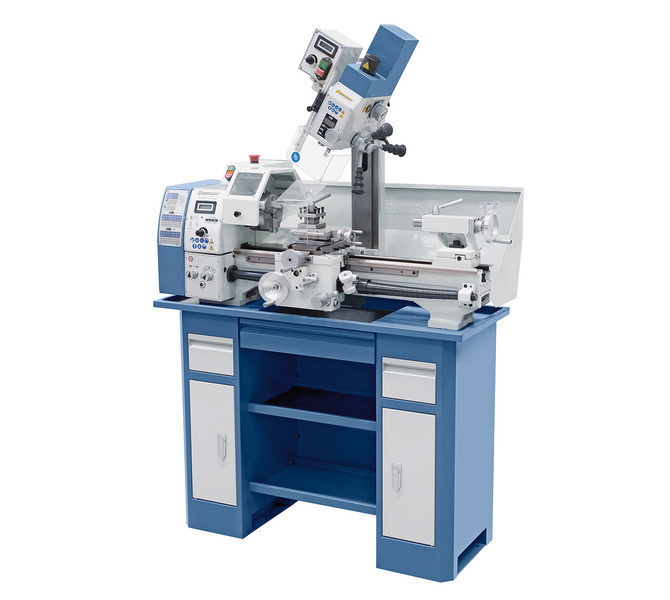

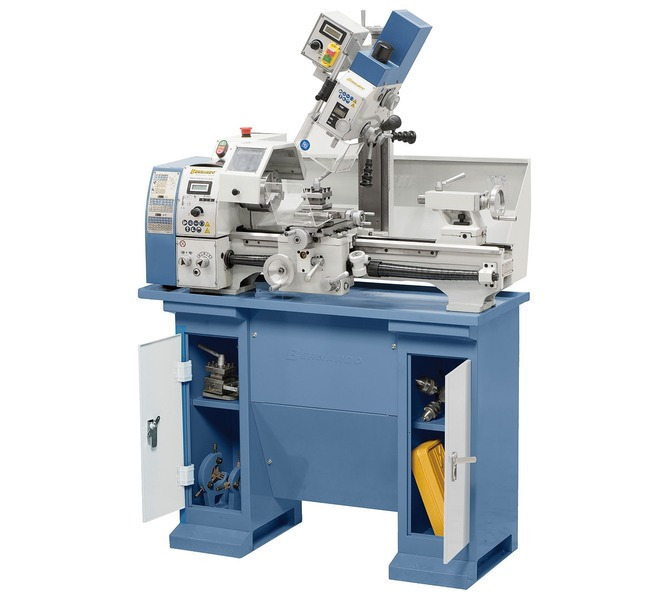

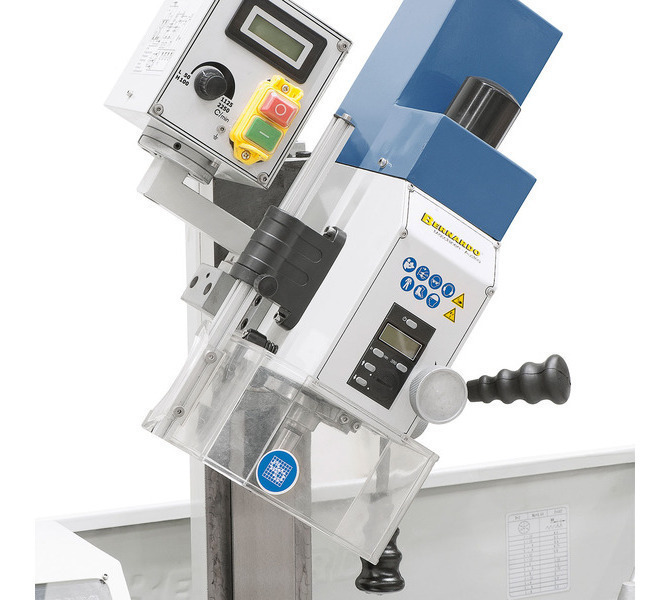

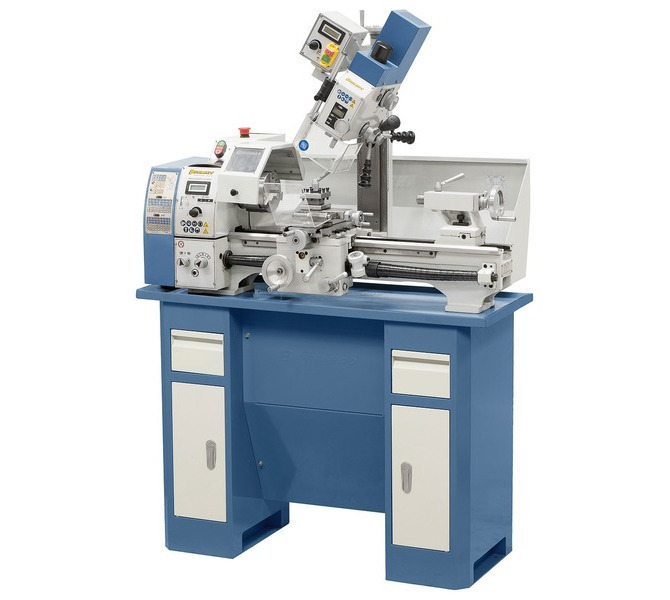

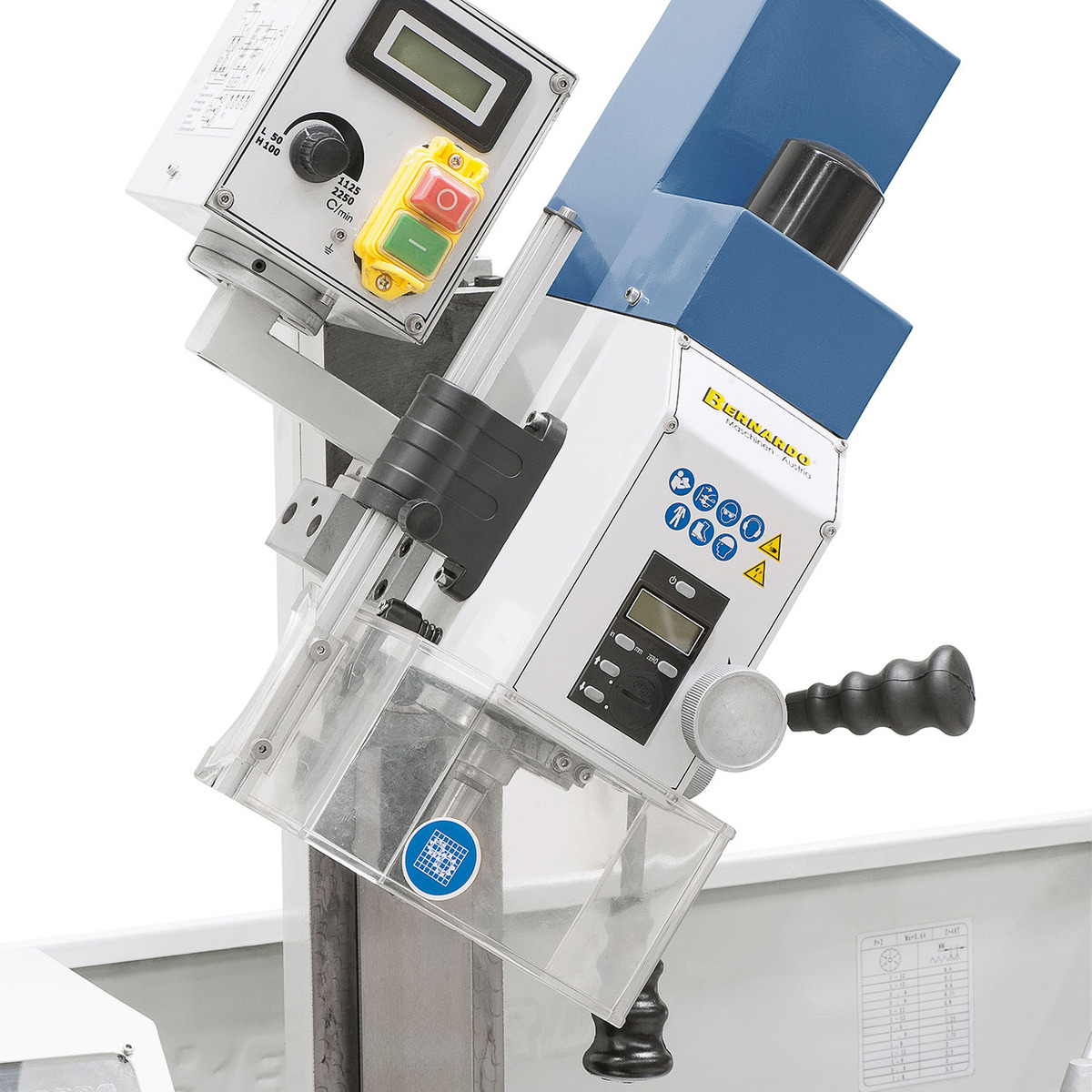

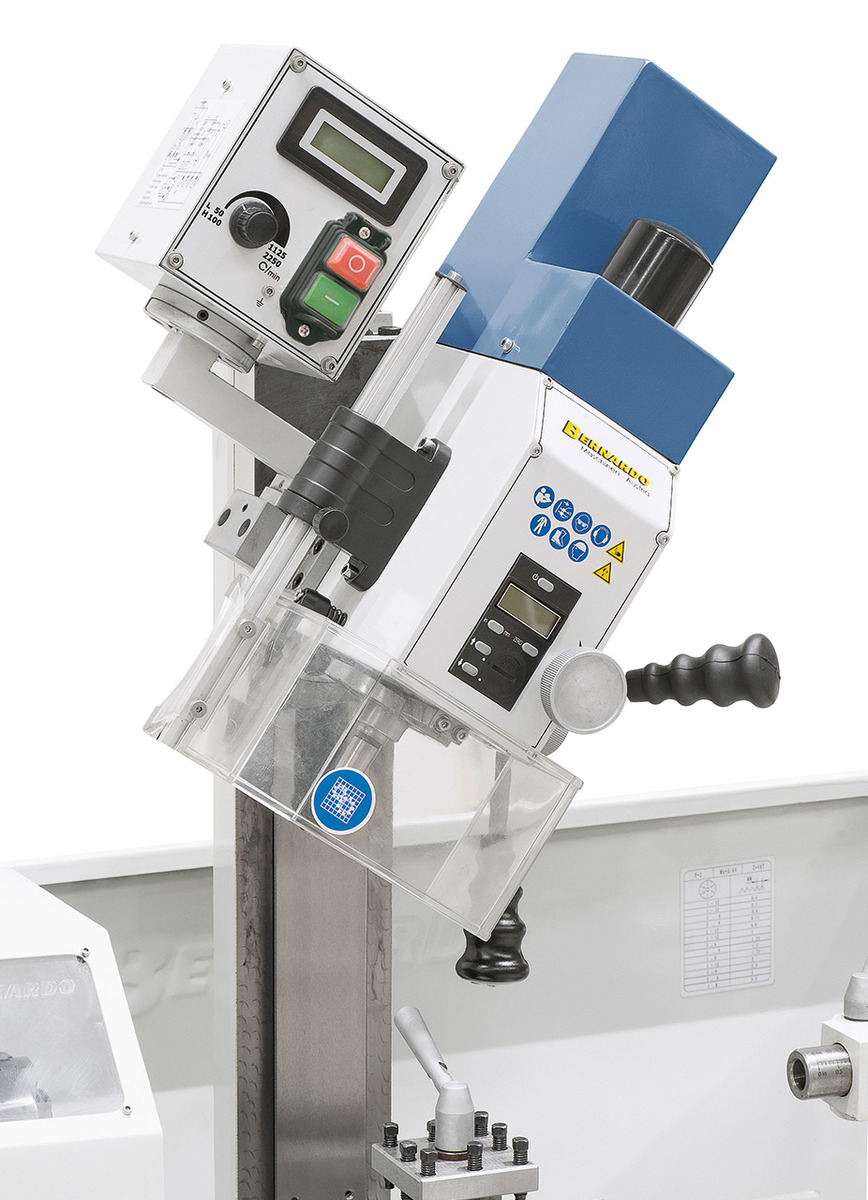

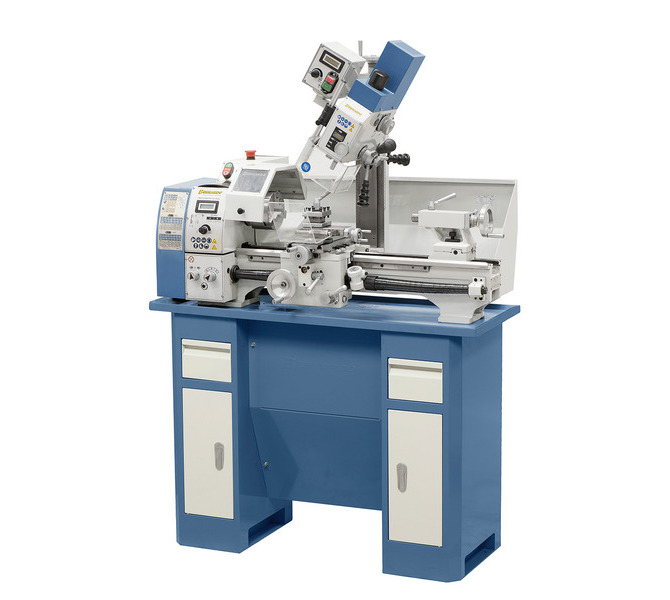

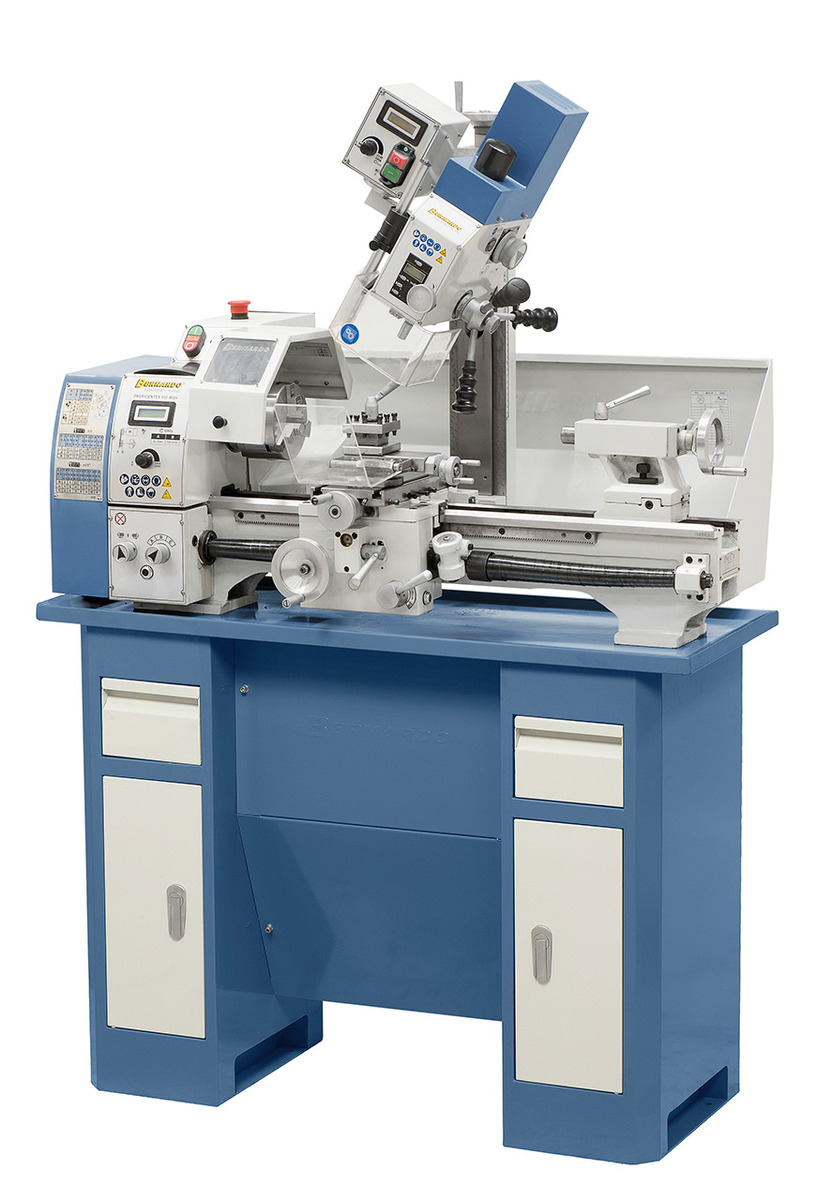

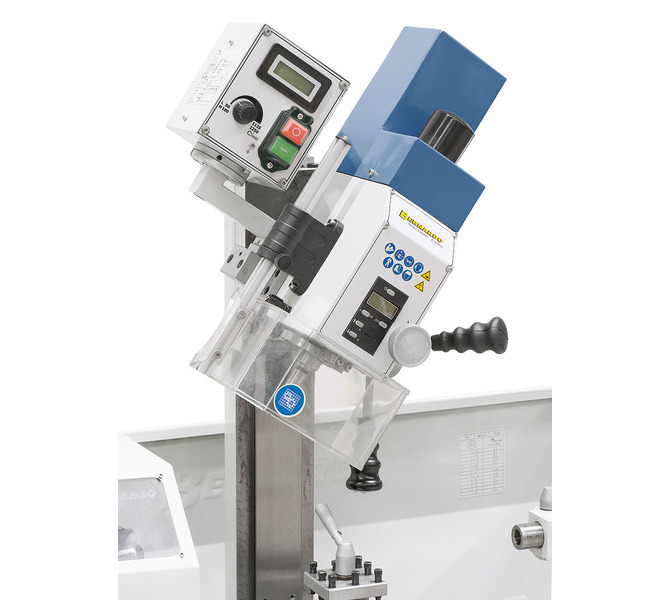

  • Odchylana głowica w zakresie (-90° do +90°) zwiększa zakres zastosowań
  • Elektroniczna, bezstopniowa regulacja prędkości obrotowej pozwala na idealne dopasowanie do obrabianego elementu

Specyfikacja techniczna

Rozstaw kłów550 mm
Wysokość kłów125 mm
Średnica obrotu nad łożem250 mm
Otwór wrzeciona26 mm
Stożek uchwytu wrzecionaMK 4
Prędkość obrotowa wrzeciona min.50 obr./min.
Prędkość obrotowa wrzeciona max.2000 obr./min.
Zmiana obrotów - ilosć biegów / bezstop.bezstopniowo (50 - 1000 / 100 - 2000)
Zakres posuwów wzdłużnych(6) 0,07 - 0,40 mm/obr.
Zakres posuwów poprzecznych(4) 0,03 - 0,075 mm/obr.
Gwint metryczny(18) 0,2 - 3,5 mm
Gwint calowy(21) 8 - 56 Gg/1"
Wysuw tulei konika70 mm
Stożek w konikuMK 2
Rozmiar noża10 mm
Moc silnika1 kW
Moc silnika S1 100%0.75 kW
Napięcie230 V
Napięcie230 V
Wymiary - szerokość1210 mm
Wymiary - głębokość610 mm
Wymiary - wysokość860 mm
Waga ok.165 kg

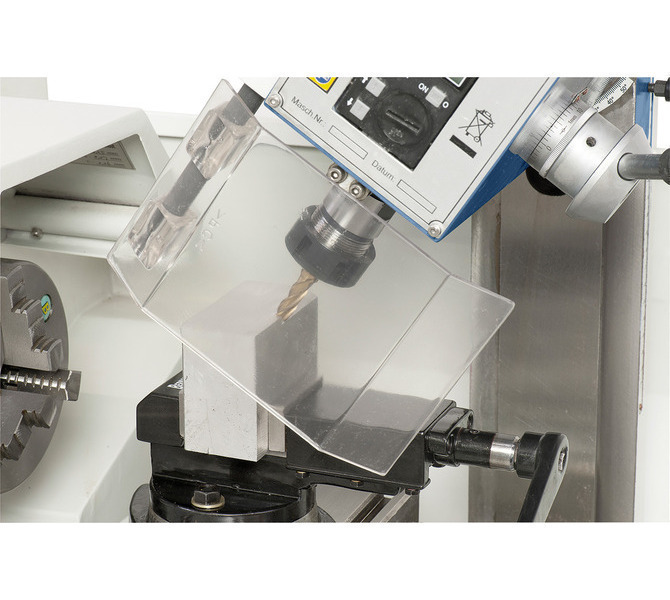

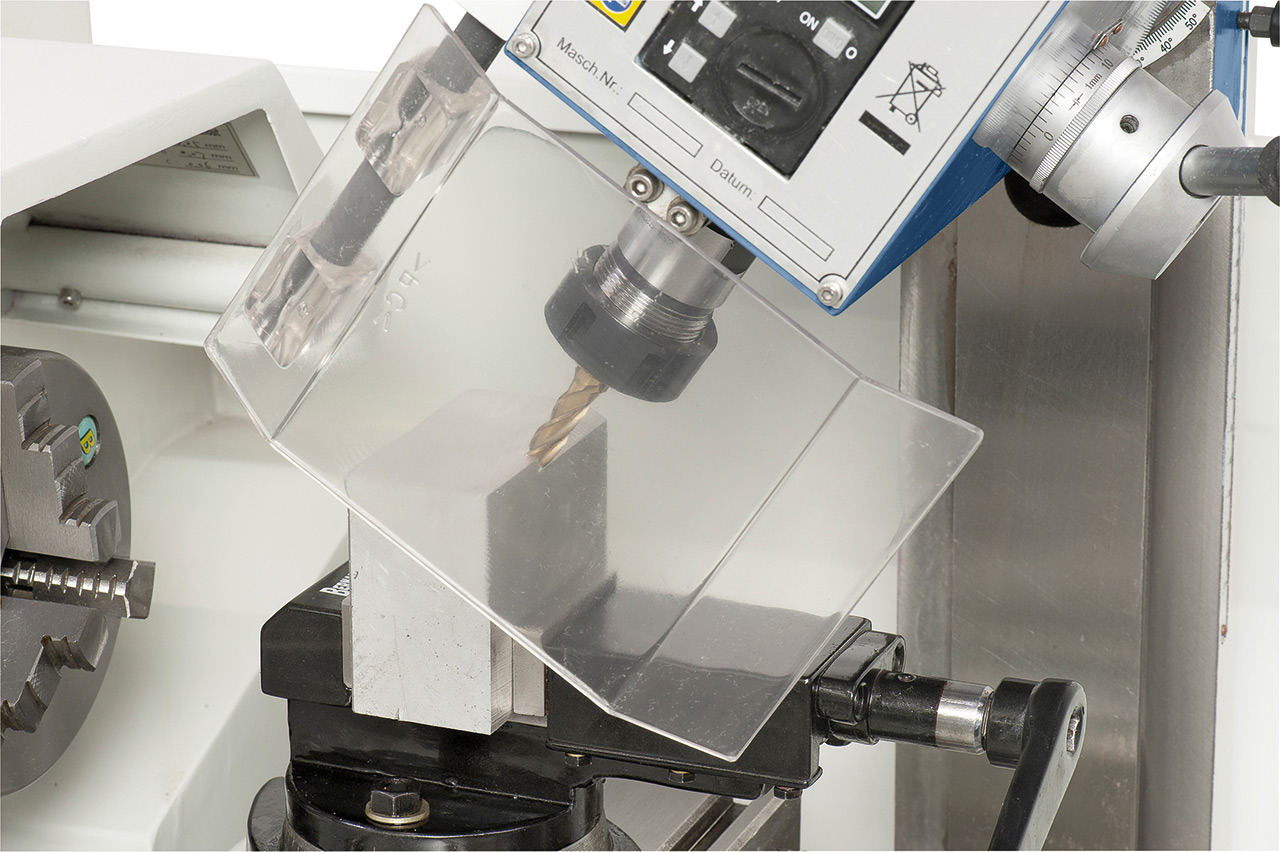

Przystawka frezarska
Wydajność wiercenia maks.16 mm
Frez czołowy maks.50 mm
Frez trzpieniowy maks.16 mm
Odstęp wrzeciono / kolumna maks.150 mm
Prędkość obrotowa wrzeciona min.50 obr./min.
Prędkość obrotowa wrzeciona max.2250 obr./min.
Stożek uchwytu wrzecionaMK 2
Wychylanie wrzeciennika-90° bis +90°
Regulacja wysokości wrzeciennika195 mm
Moc silnika0.75 kW
Moc silnika S1 100%0.5 kW
TYPOWE DLA TEGO MODELU
Bezstopniowa reg. obrotówTAK
Wyświetlacz cyfrowy osiNIE
Dostawka frezarskaTAK

Zakres dostawy

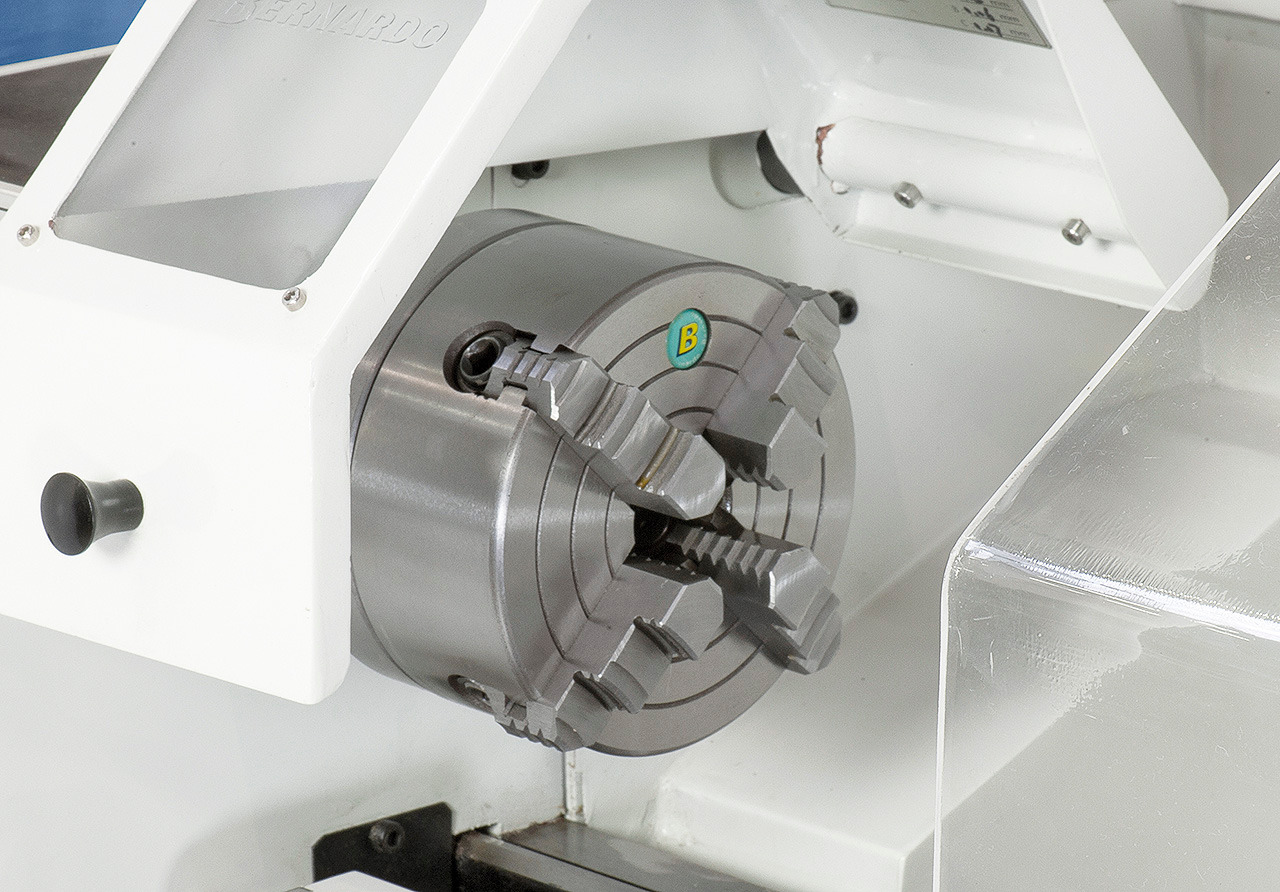

  • Uchwyt 3-szczękowy DK11-125 mm
  • Kołnierz 125 mm
  • Uchwyt z wieńcem zębatym 1 - 13 mm / B 16
  • Trzpień

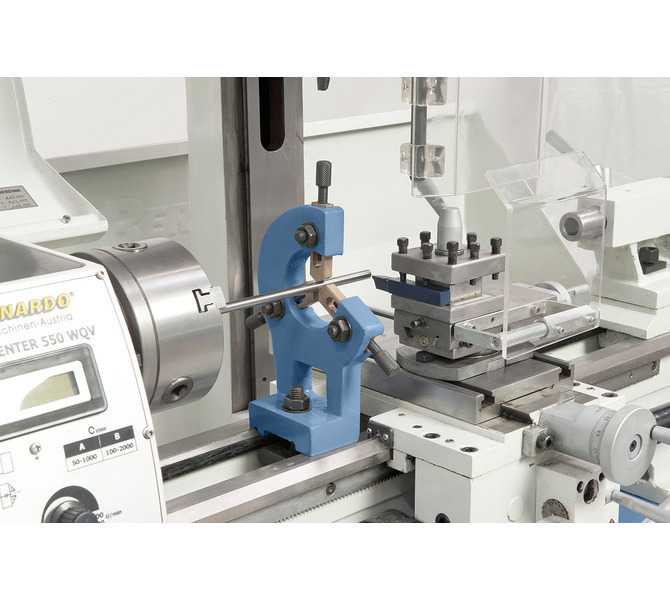

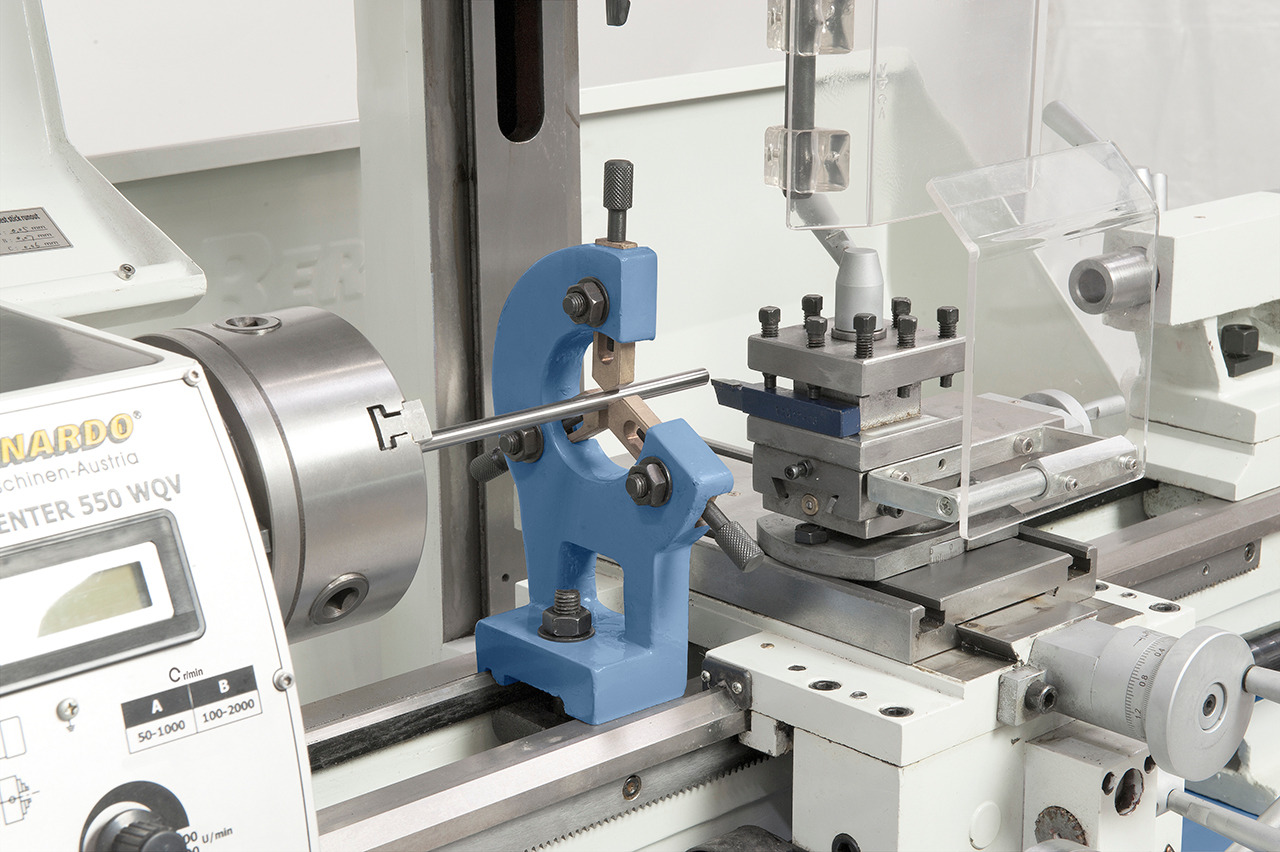

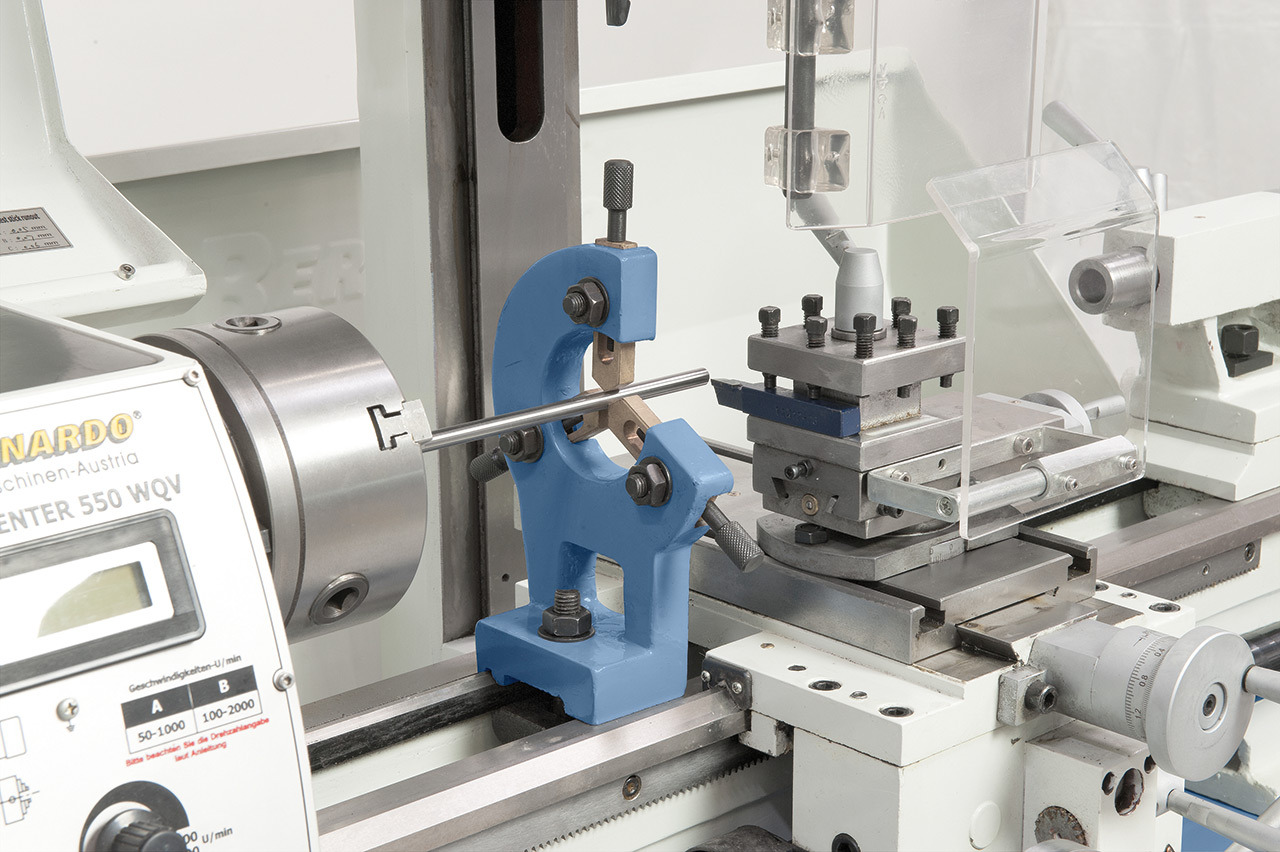

  • Stałe kły centrujące
  • Zegar gwintowy

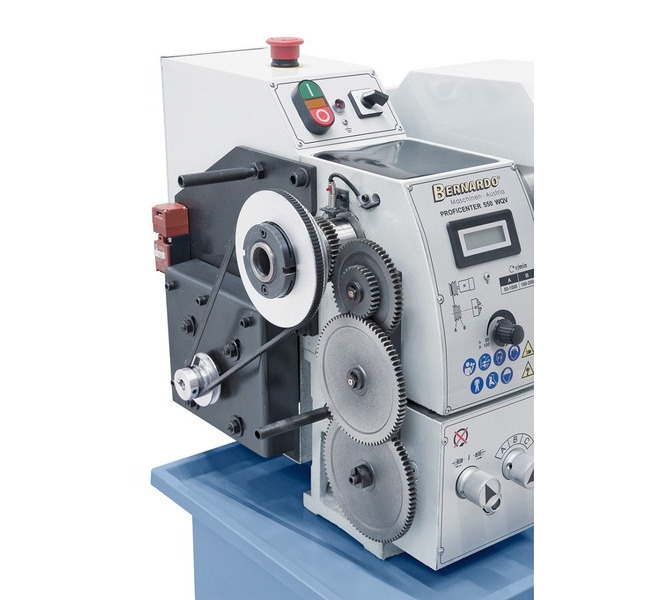

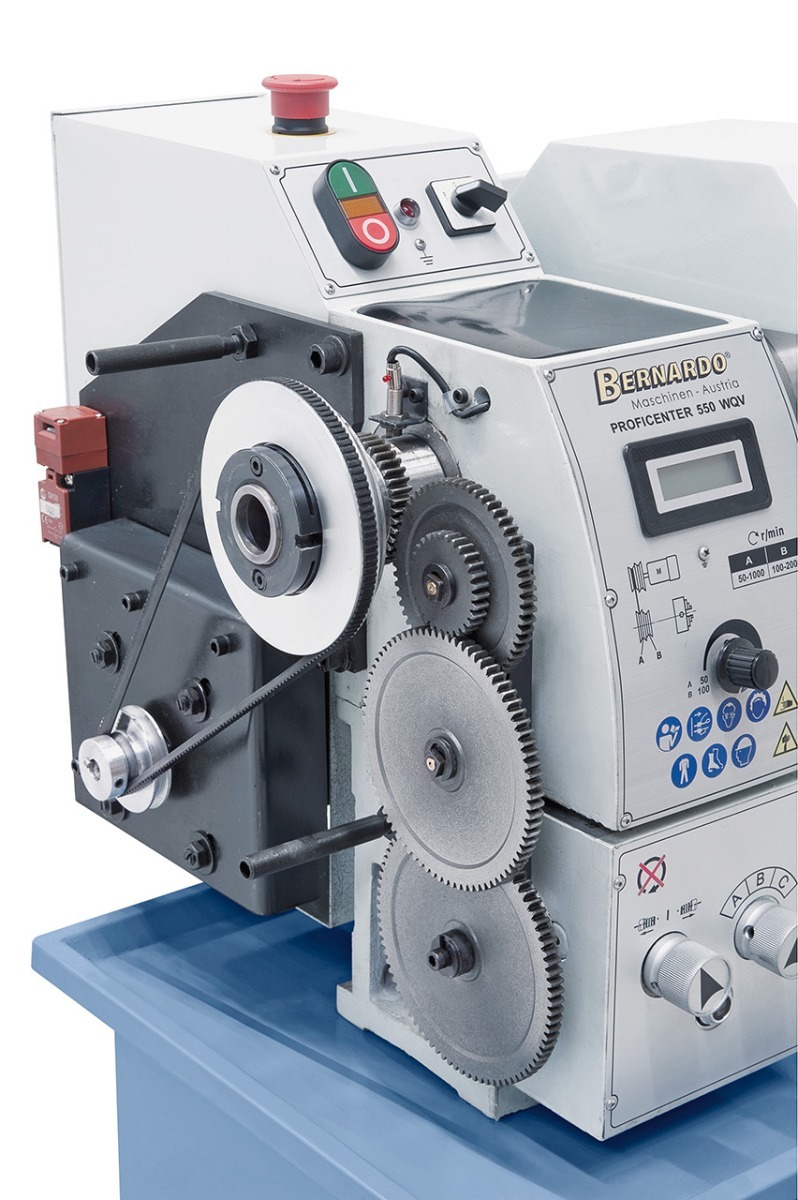

  • Koła zmianowe

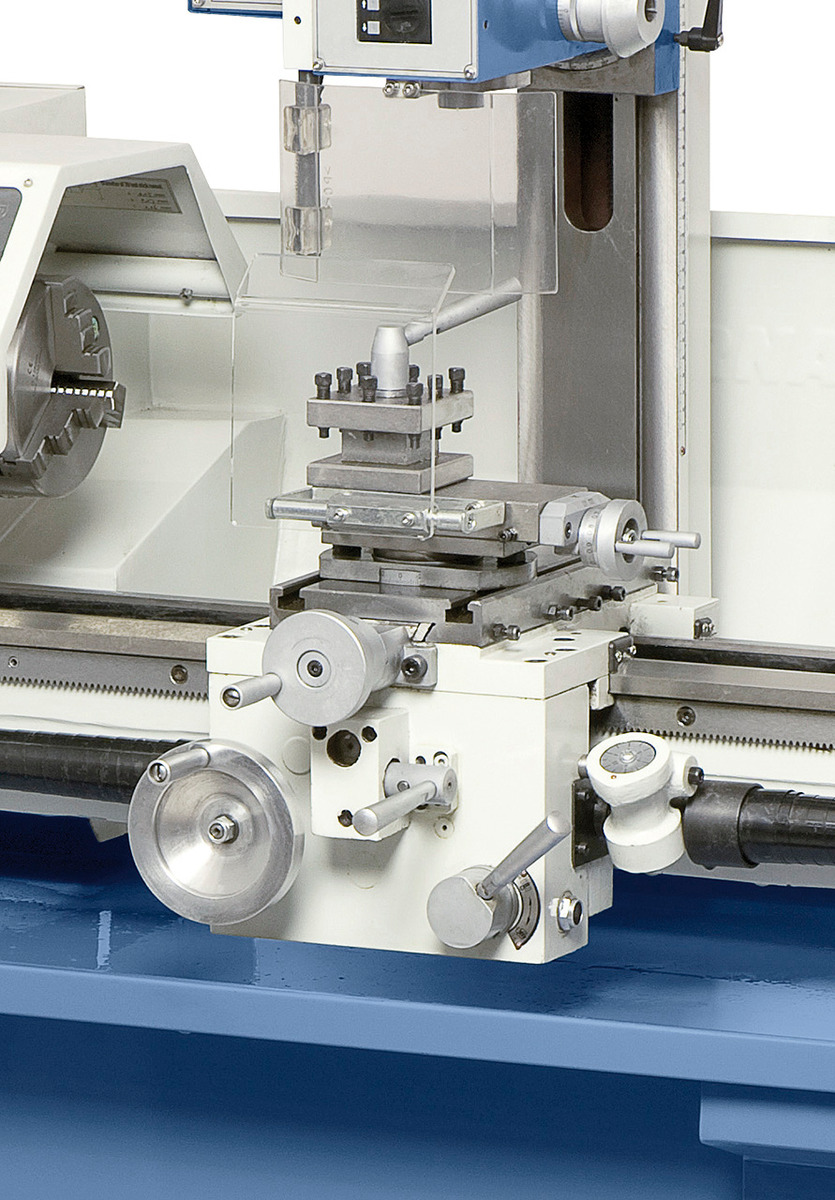

  • Imak czteronożowy

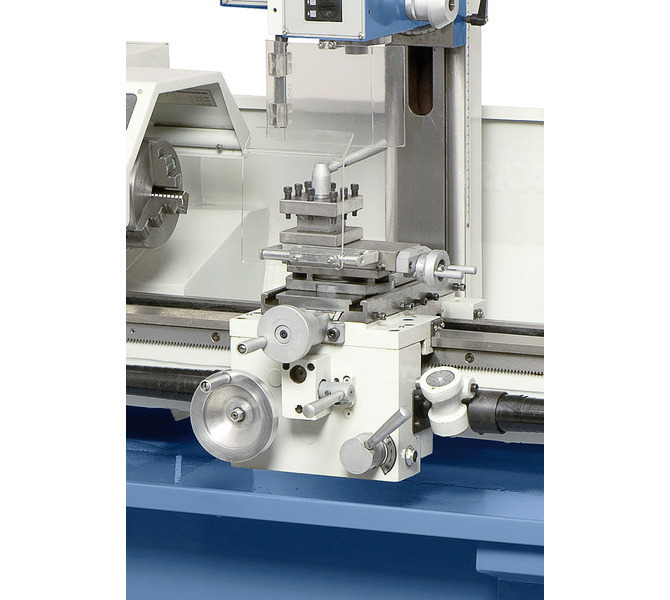

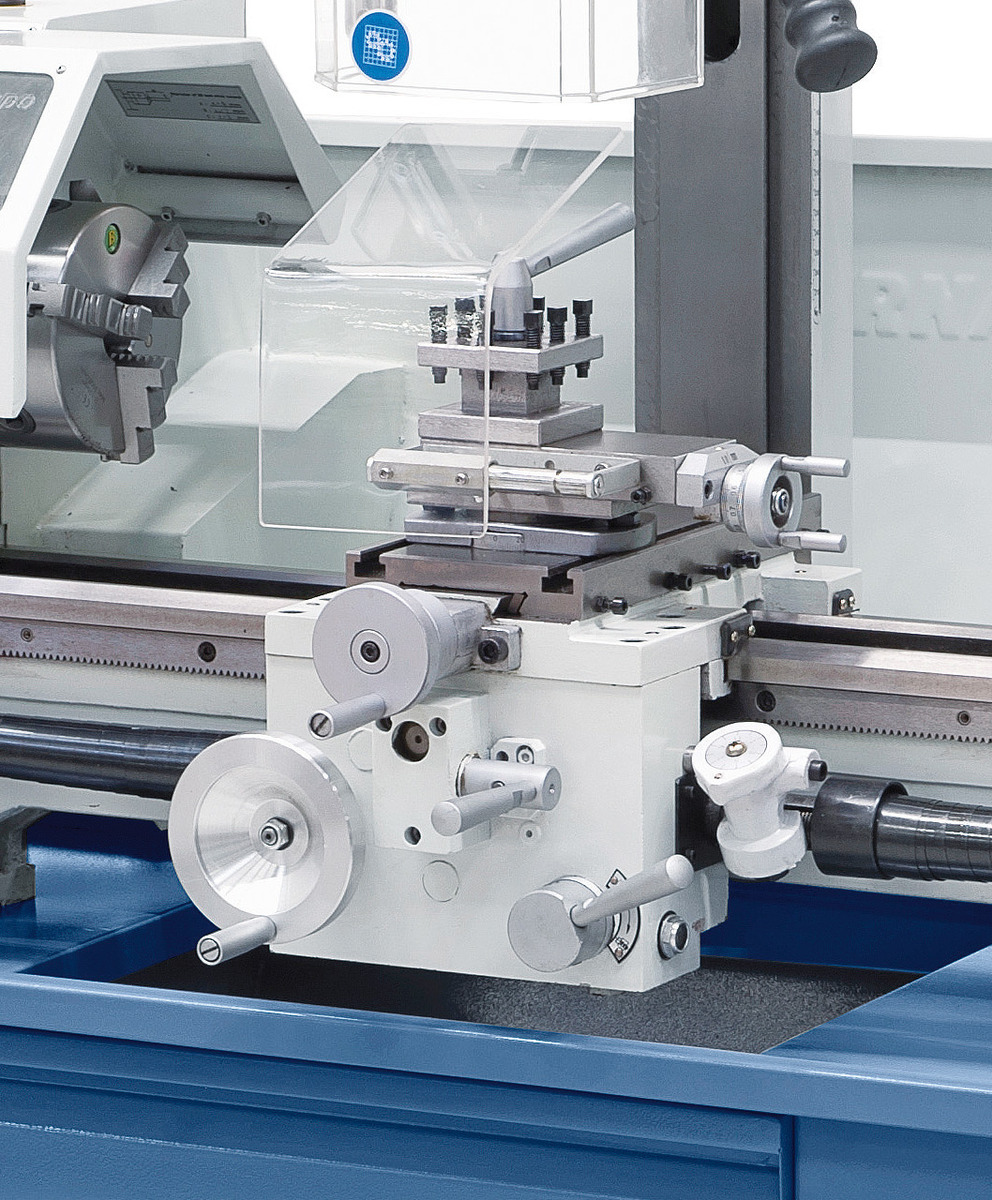

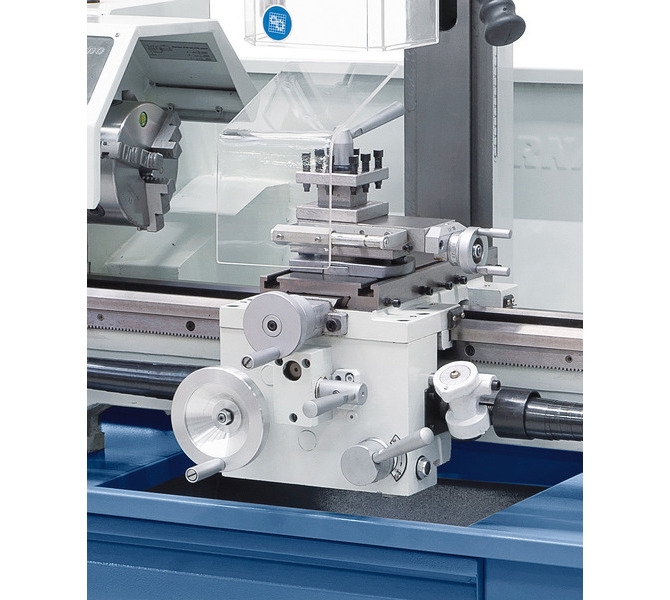

  • Suport z saniami
  • Cyfrowy wyświetlacz głębokości
  • Cyfrowy wyświetlacz prędkości obrotowej
  • Śruba mocująca M10 do układu frezarki
  • Osłona uchwytu
  • Osłona wrzeciona
  • Narzędzia do obsługi
  • Wymagane prawem osłony bezpieczeństwa
  • Pełna dokumentacja DTR w j. polskim
  • Certyfikat CE
  • 24 miesięczna gwarancja dla wszystkich bez dopłat
