{{selectedProduct.name}}

Nr kat.: 02-1291xl

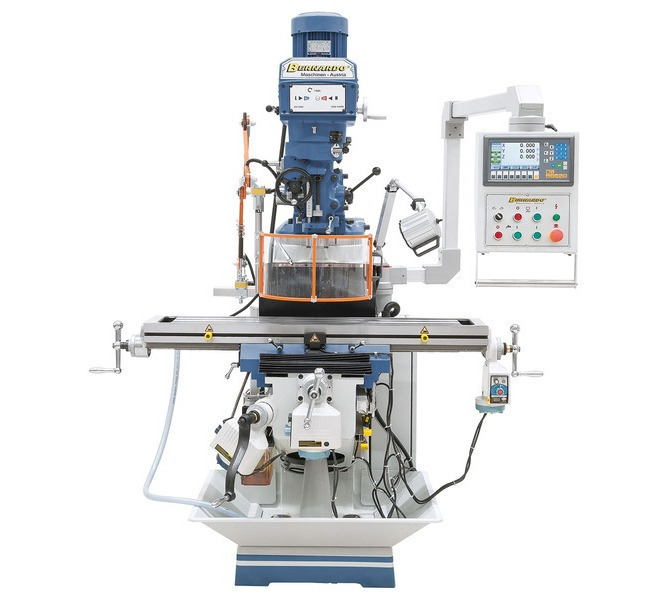

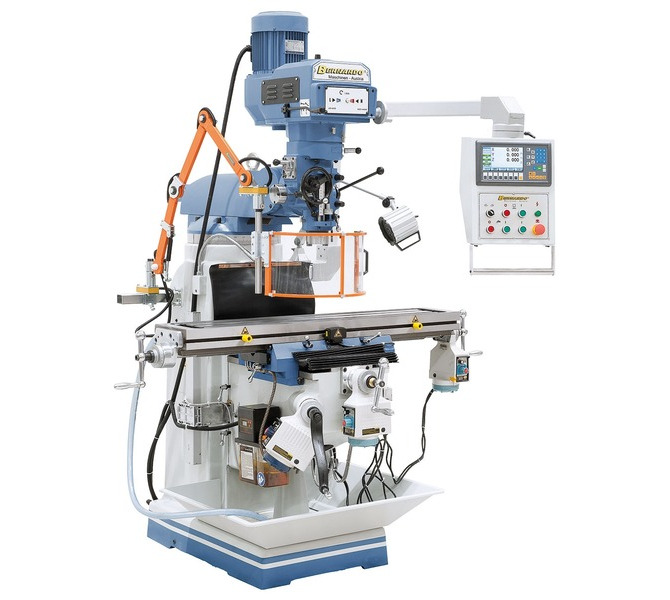

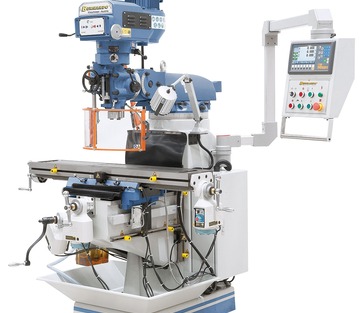

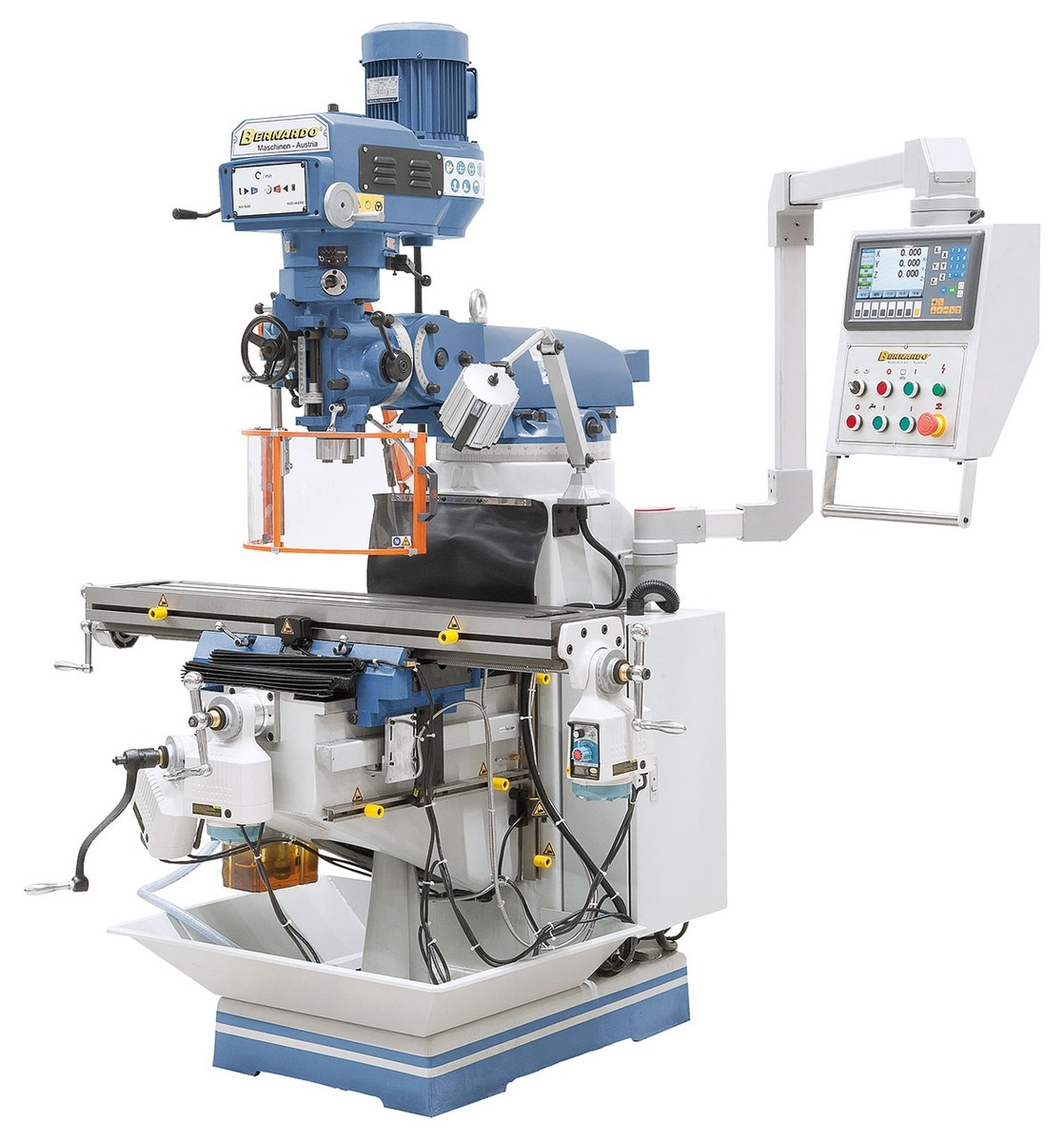

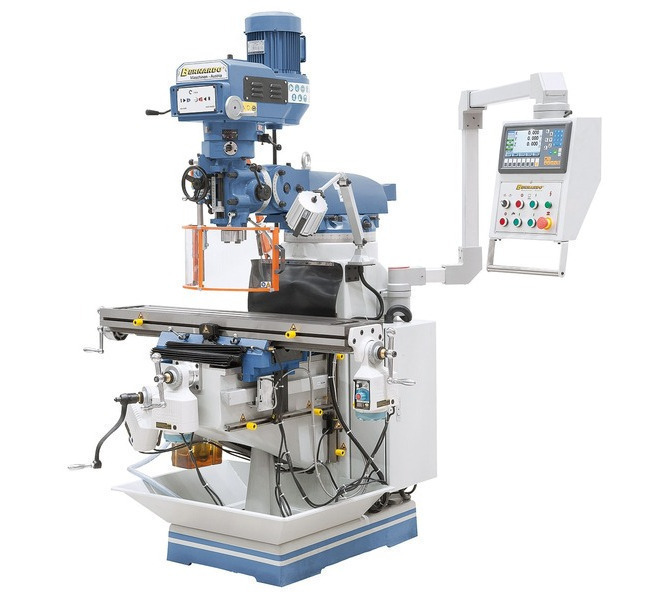

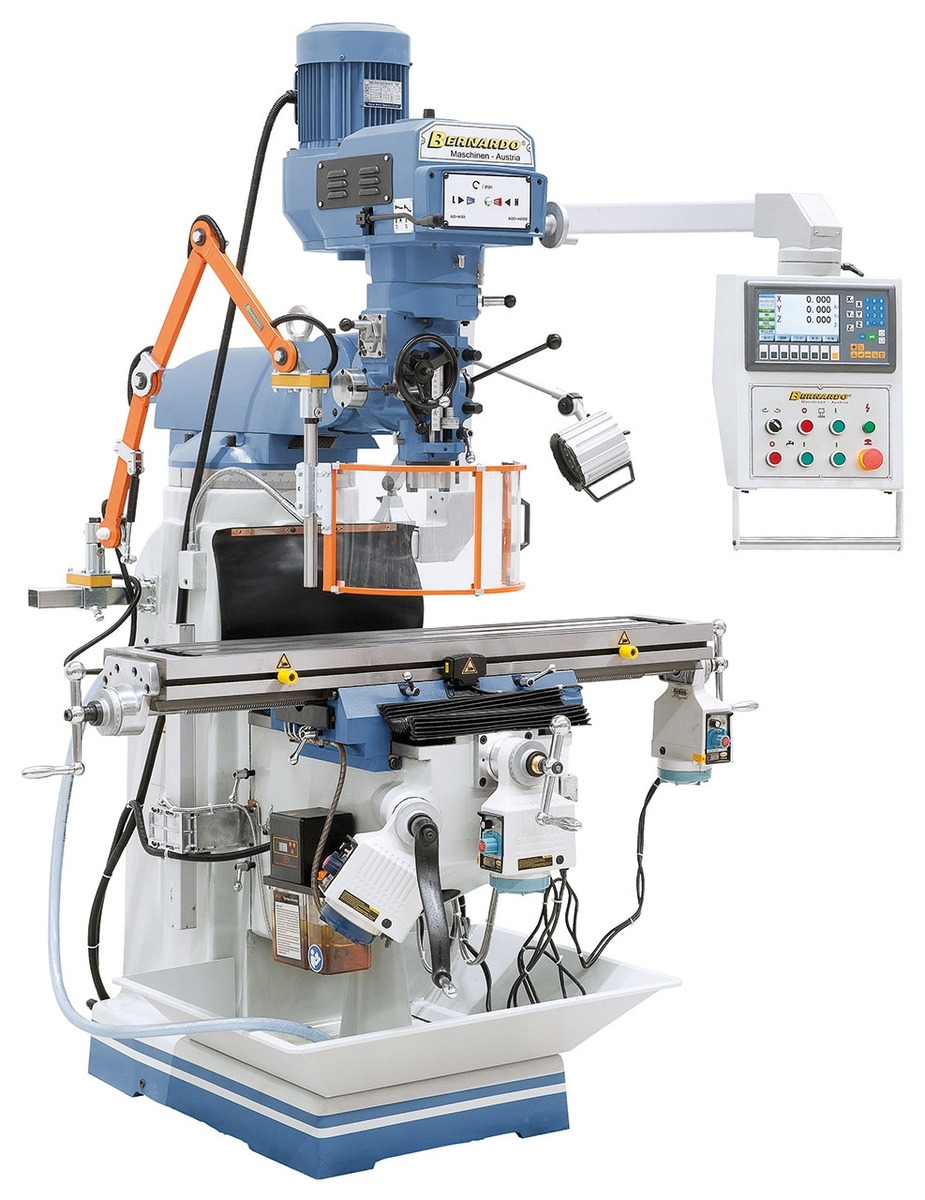

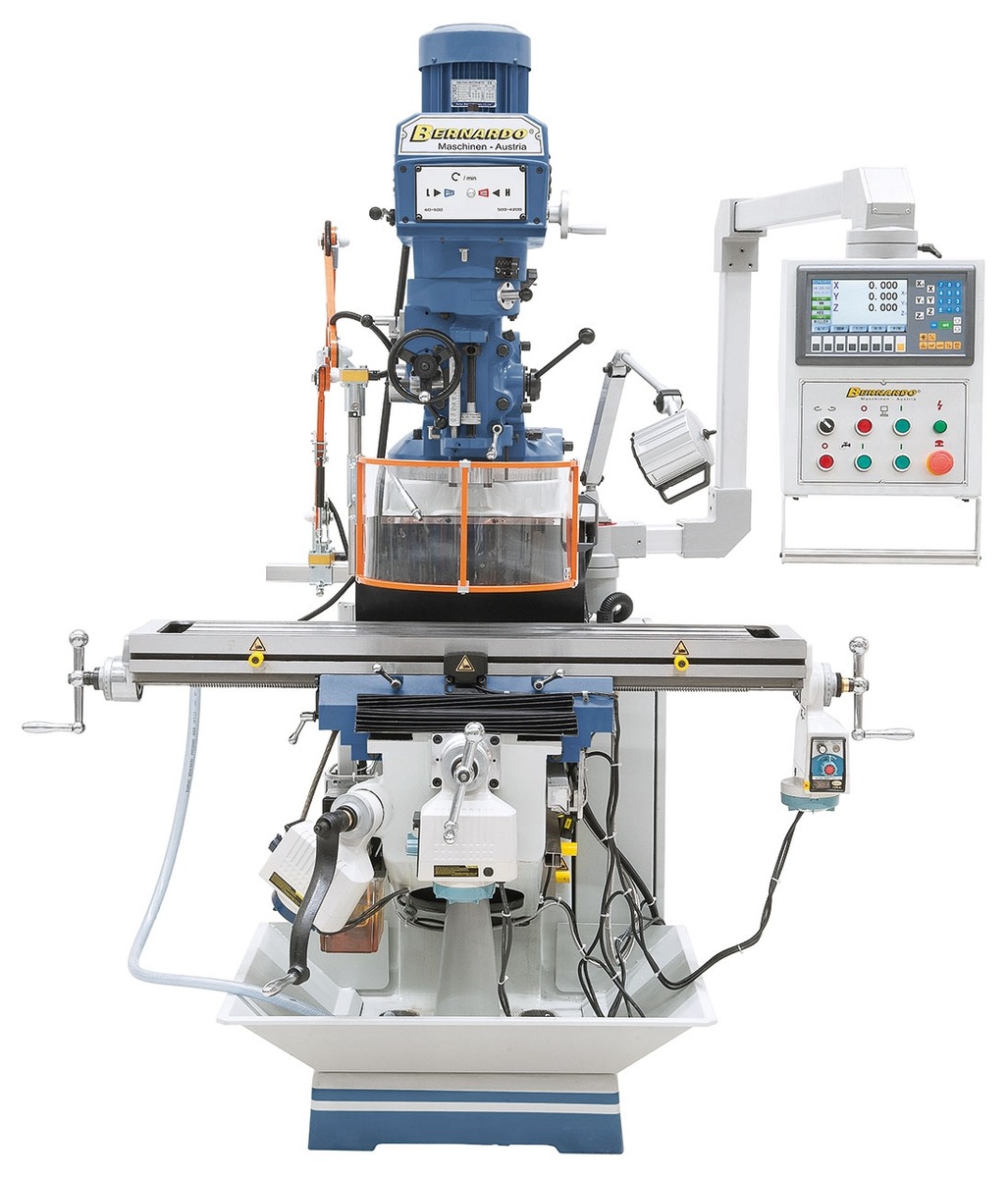

Frezarka narzędziowa BERNARDO MFM 230 SUPER to multifunkcyjna maszyna o ogromnym spektrum możliwości. Automatyczny posuw wrzeciona, oraz stołu we wszystkich osiach razem z cyfrowym wyświetlaczem, bezstopniowa reg. prędkości, pneumatyczny uchwyt - opcja, obrotowa głowica na trzech osiach (prawo / lewo, nachylenie w przód / w tył, rotacja na kolumnie ) Stół 1245 x 230 mm.

Numer katalogowy:

Frezarka narzędziowa BERNARDO MFM 230 SUPER to multifunkcyjna maszyna o ogromnym spektrum możliwości. Automatyczny posuw wrzeciona oraz stołu we wszystkich osiach razem z cyfrowym wyświetlaczem, bezstopniowa regulacja prędkości, pneumatyczny uchwyt - opcja, obrotowa głowica na trzech osiach (prawo / lewo, nachylenie w przód / w tył, rotacja na kolumnie ) Stół 1245 x 230 mm.

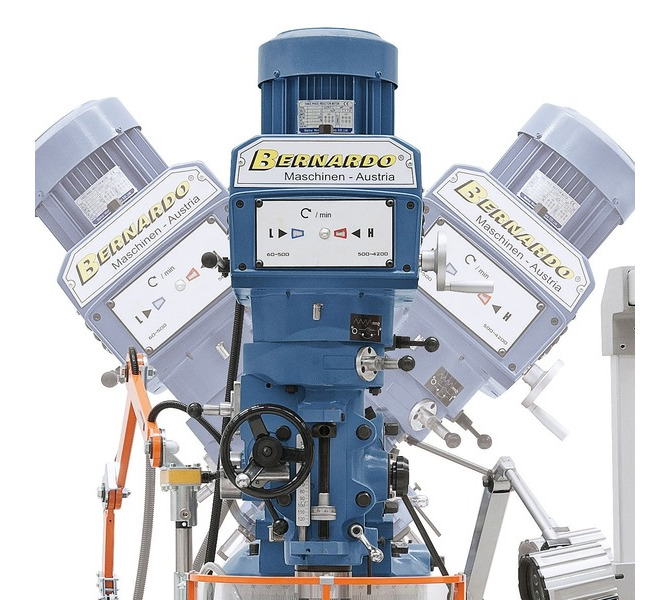

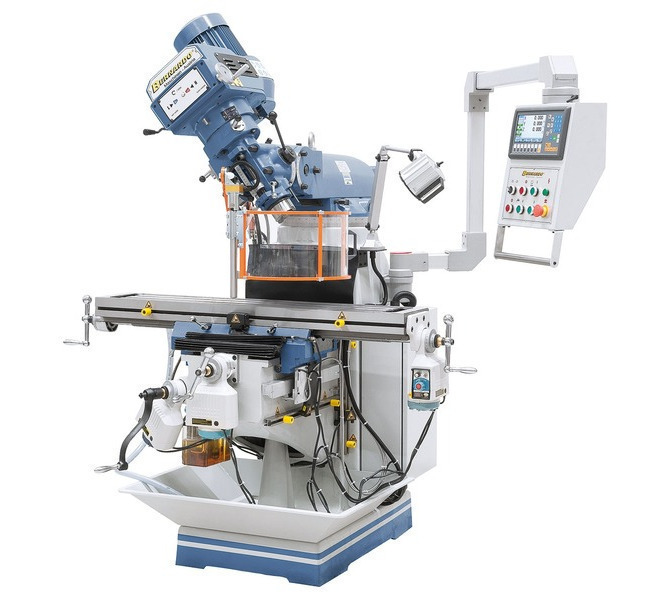

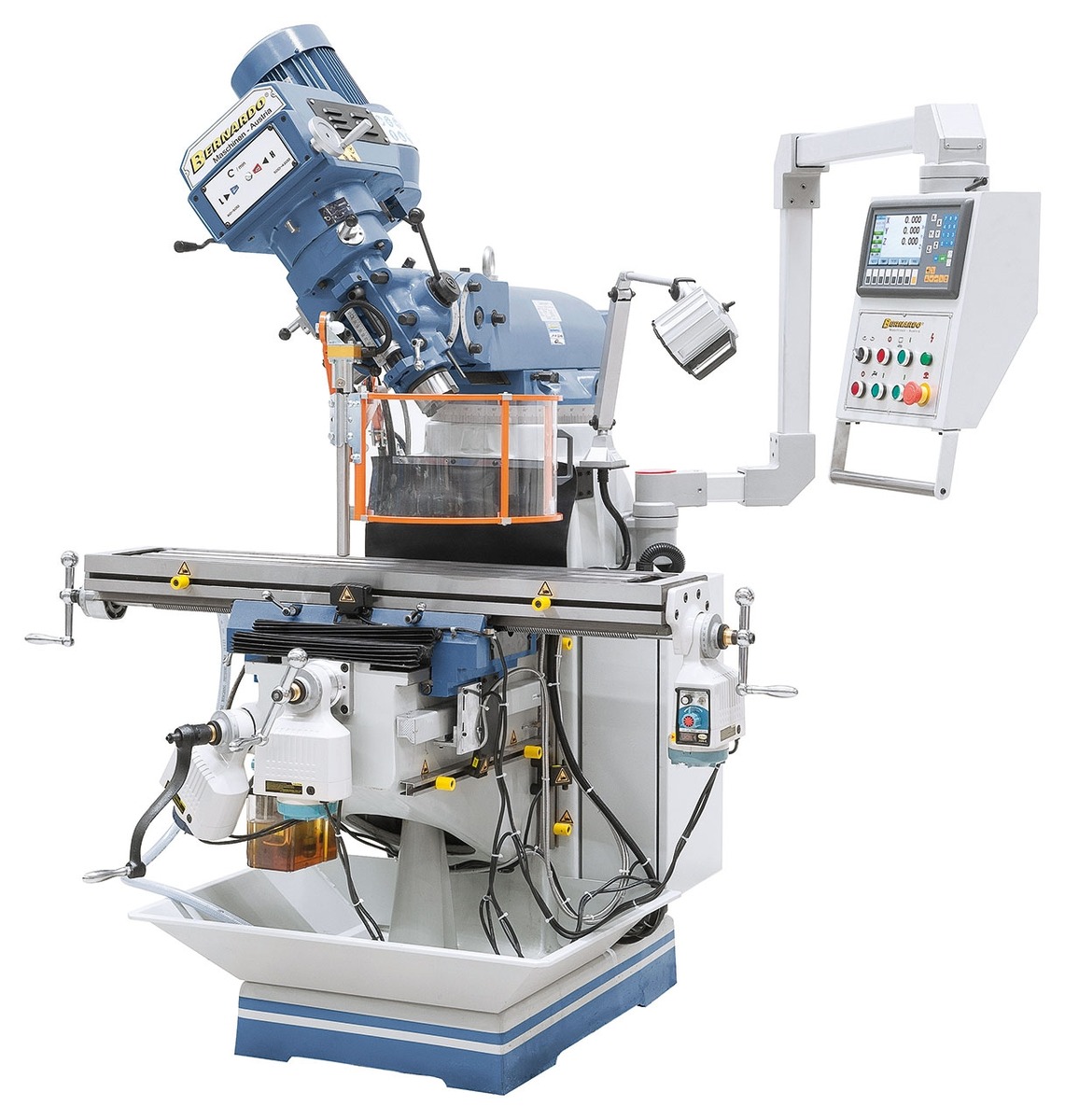

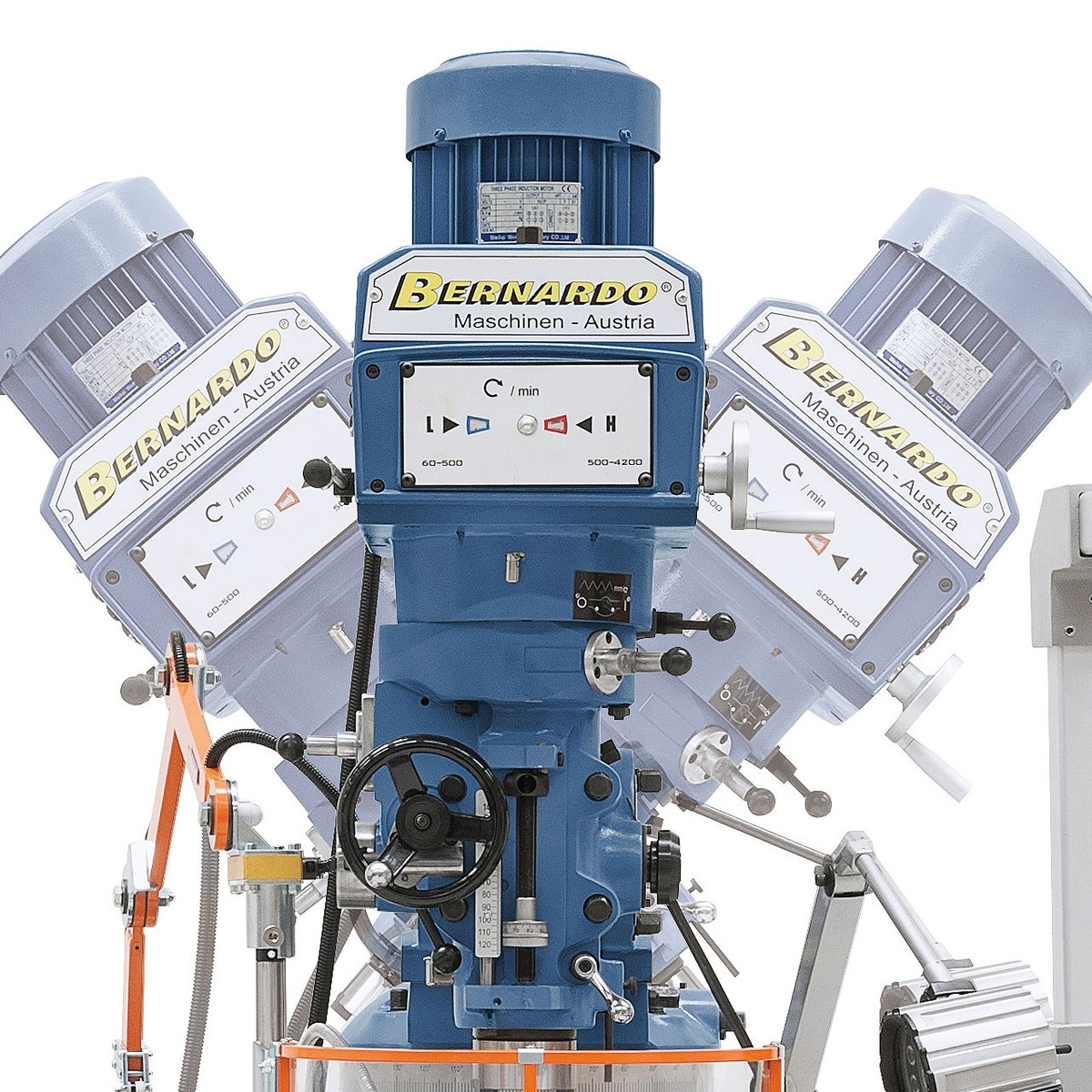

  • Obrotowa głowica w 3 osiach - obró prawo / lewo , nachylenie w przód / w tył , rotacja na kolumnie
  • Hartowane i szlifowane tory prowadnic
  • Automatyczny posuw wrzeciona

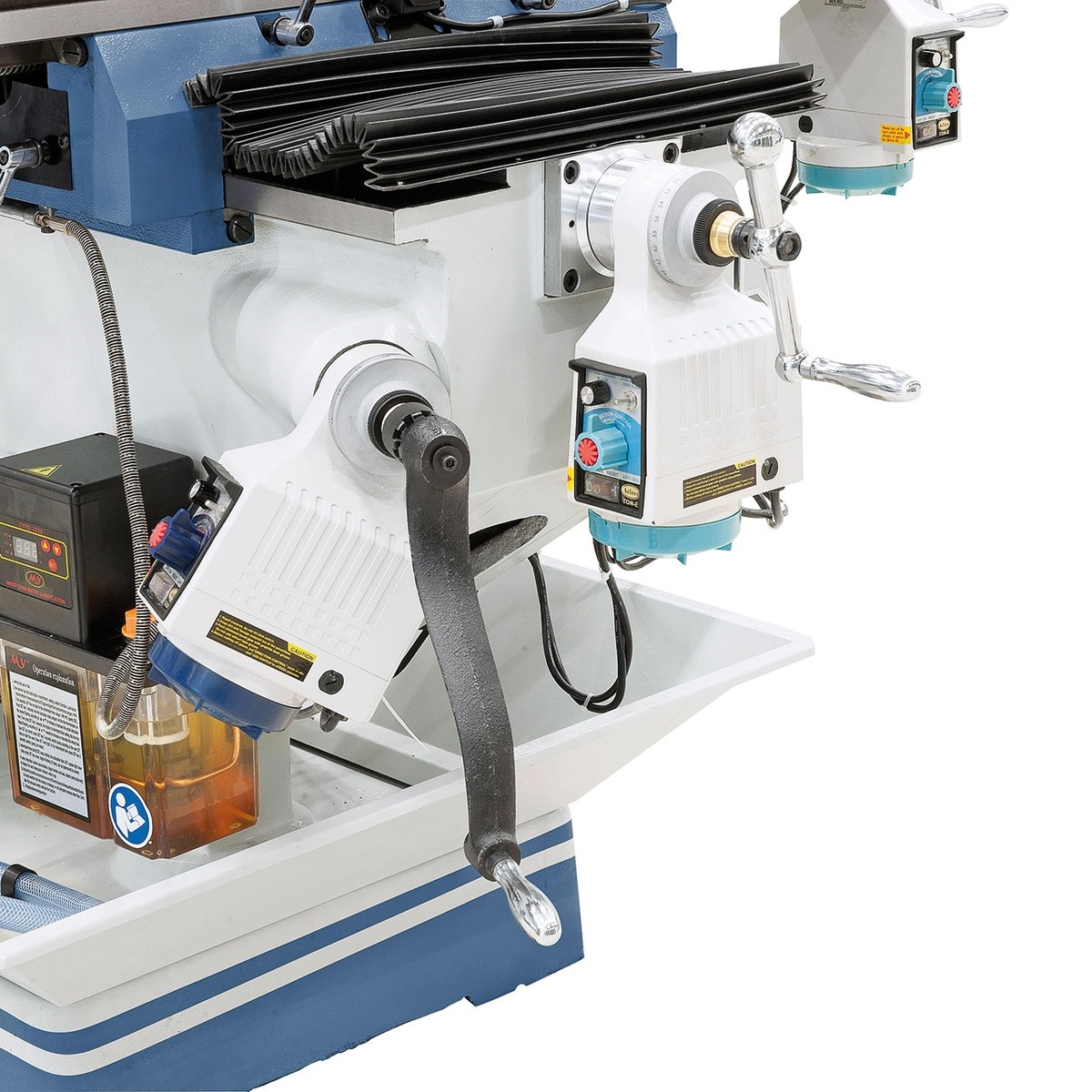

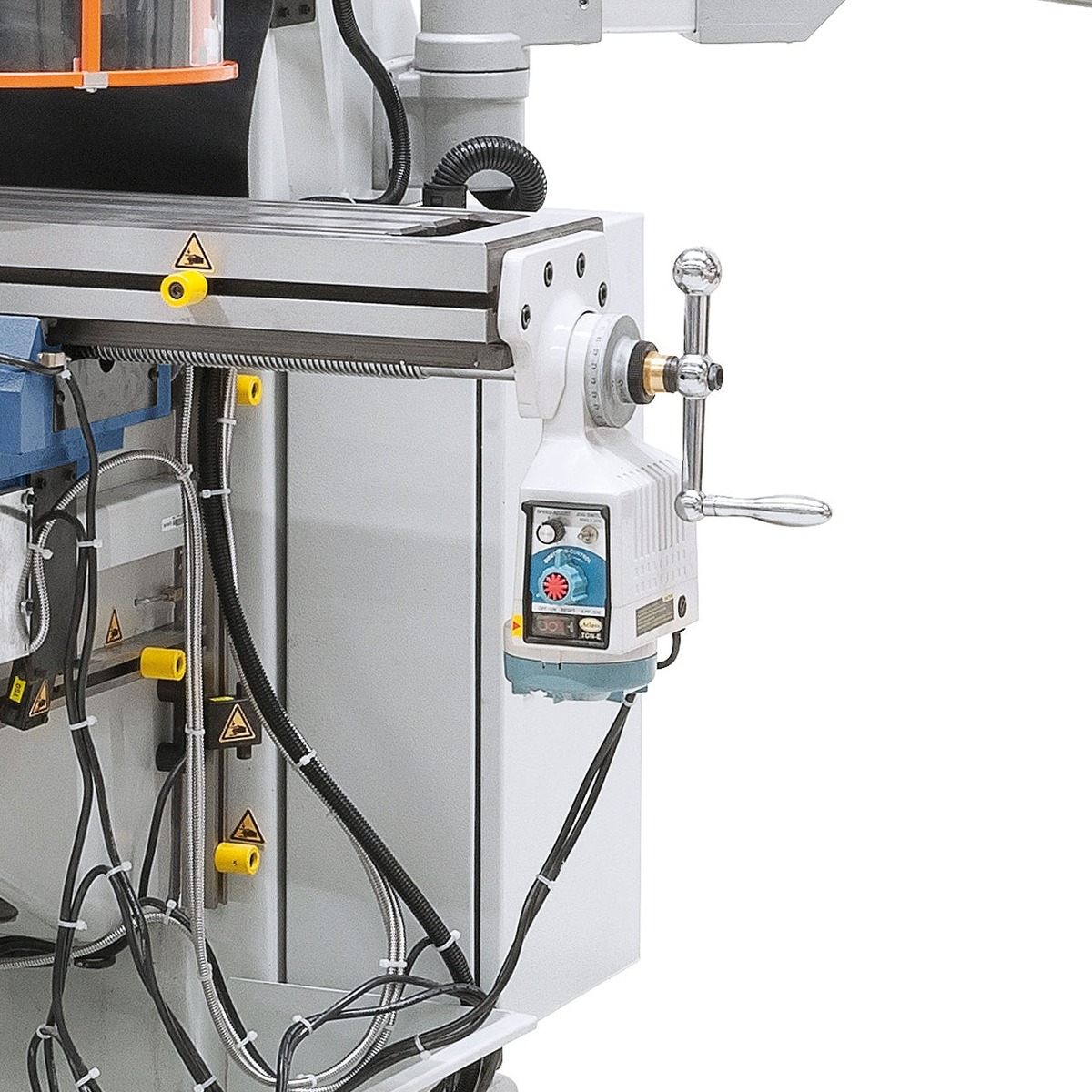

  • Automatyczny posuw osi x,y,z

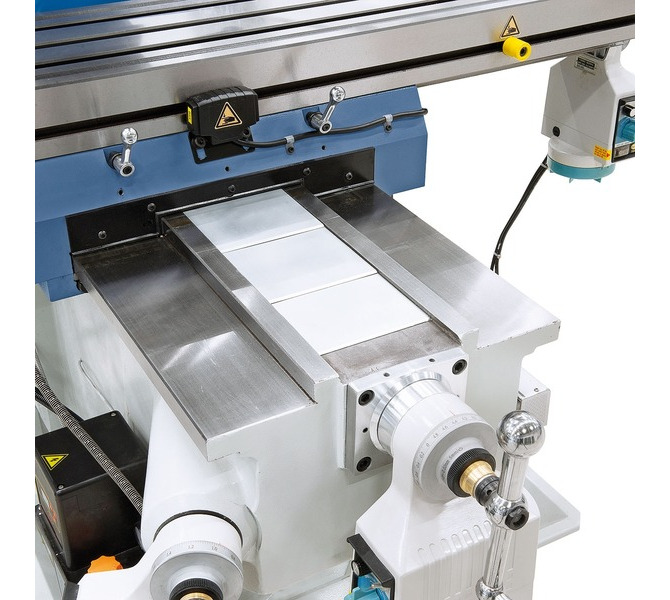

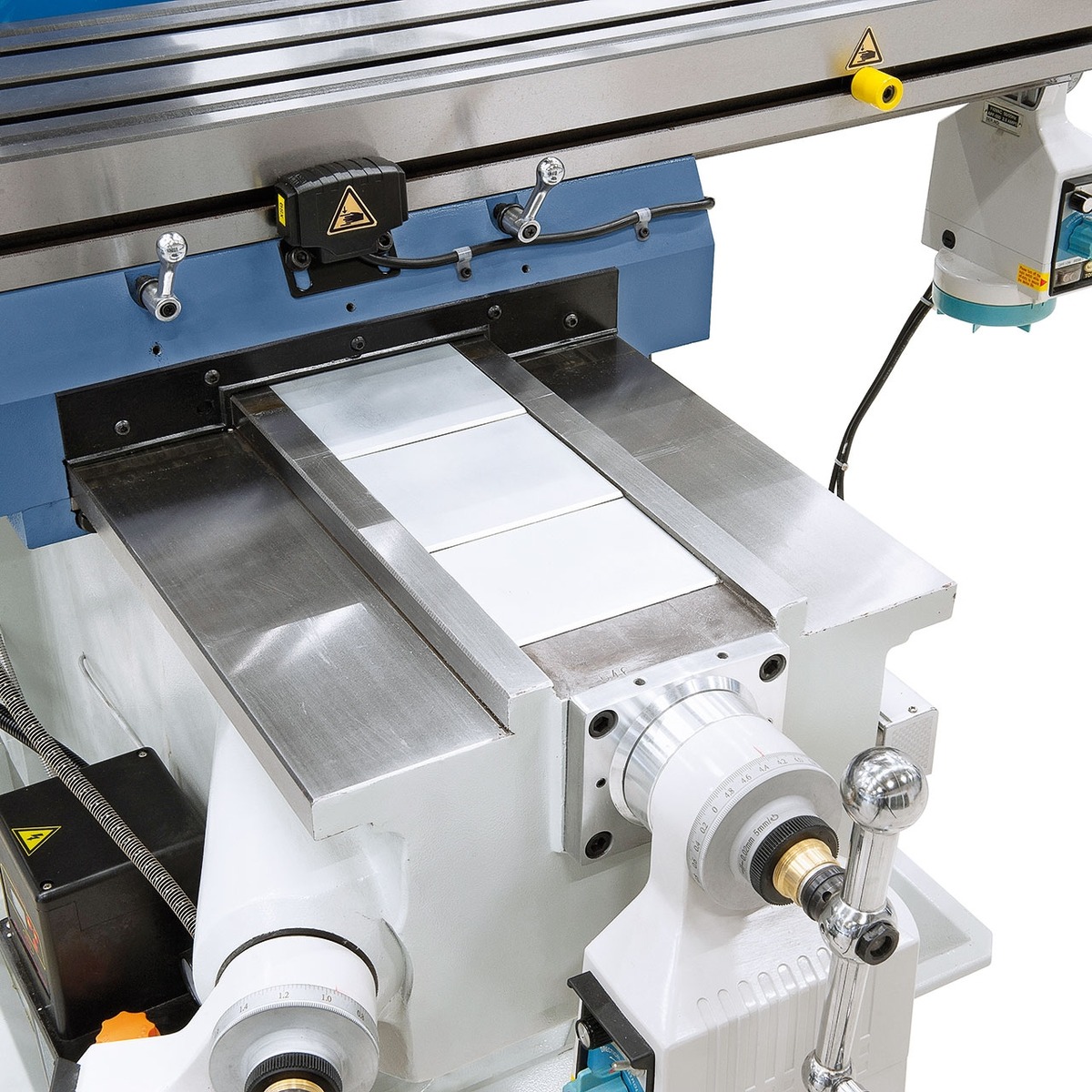

  • Powierzchnia stołu hartowana i szlifowana
  • Kieł z mikrometrycznym ogranicznikiem głebokości
  • Zintegrowany zbiornik płynu chłodzącego w podstawie
  • Pionowa głowica frezowa z bezstopniowym napędem
  • Centralne smarowanie maszyny
  • Pneumatyczny uchwyt narzędzi (opcja)

Specyfikacja techniczna

Wielkość stołu - szerokość1245 mm
Wielkość stołu - głębokość230 mm
Stożek uchwytu wrzecionaISO 40
Prędkość obrotowa wrzeciona min.60 obr./min.
Prędkość obrotowa wrzeciona max.4200 obr./min.
Zmiana obrotów - ilosć biegów / bezstop.bezstopniowo
Skok pinoli125 mm
Automatyczny posuwu wrzeciona - zakres0,038 / 0,076 / 0,152 mm/obr.
Droga przesuwu w osi X690 mm
Droga przesuwu w osi Y315 mm
Droga przesuwu w osi Z310 mm
Odstęp wrzeciono / stół45 - 355 mm
Odstęp wrzeciono / kolumna min.135 mm
Odstęp wrzeciono / kolumna maks.485 mm
Obrót stołu-45° - +45°
Wychylanie wrzeciennika-90° - +90°
Rowki T-owe (ilość, rozmiar, rozstaw)16 mm
Moc silnika2,2 kW
Wymiary - szerokość1700 mm
Wymiary - głębokość1750 mm
Wymiary - wysokość2120 mm
Waga ok.1023
TYPOWE DLA TEGO MODELU
Automatyczny posuw wrzecionaTAK
Bezstopniowa reg. obrotówTAK
Automatyczny posuw w osi XTAK
Automatyczny posuw w osi XTAK
Automatyczny posuw w osi ZTAK

Zakres dostawy

  • Trzpień M 16
  • Układ chłodzenia

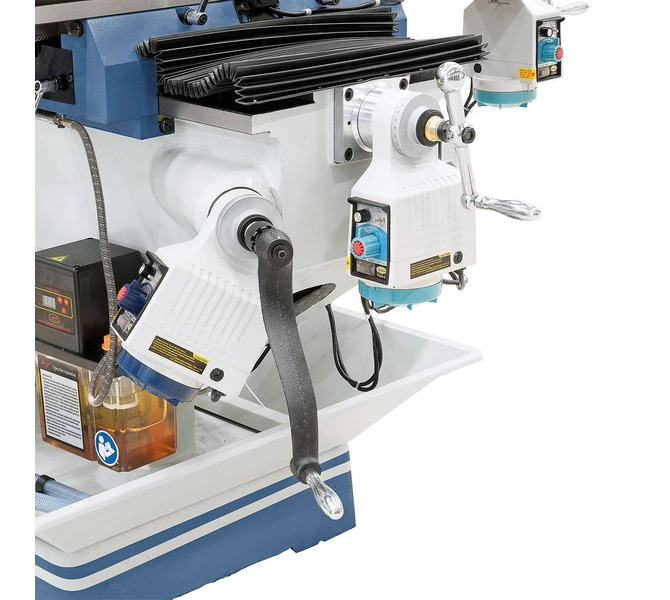

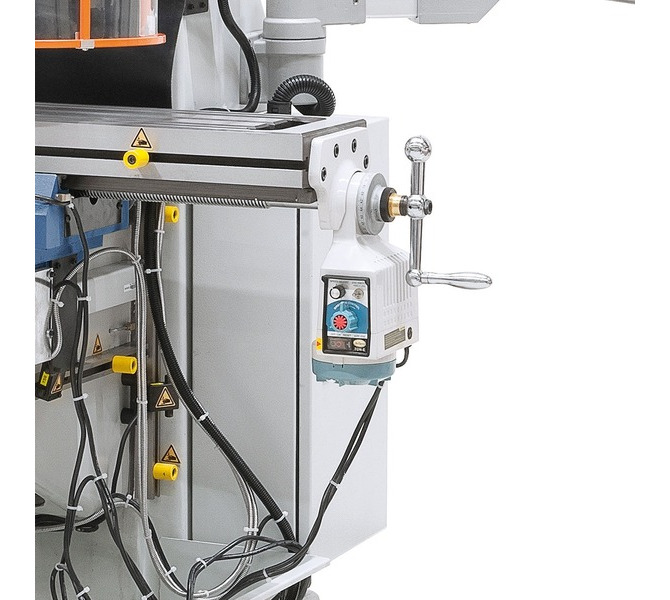

  • Układ posuwu dla osi x,y,z

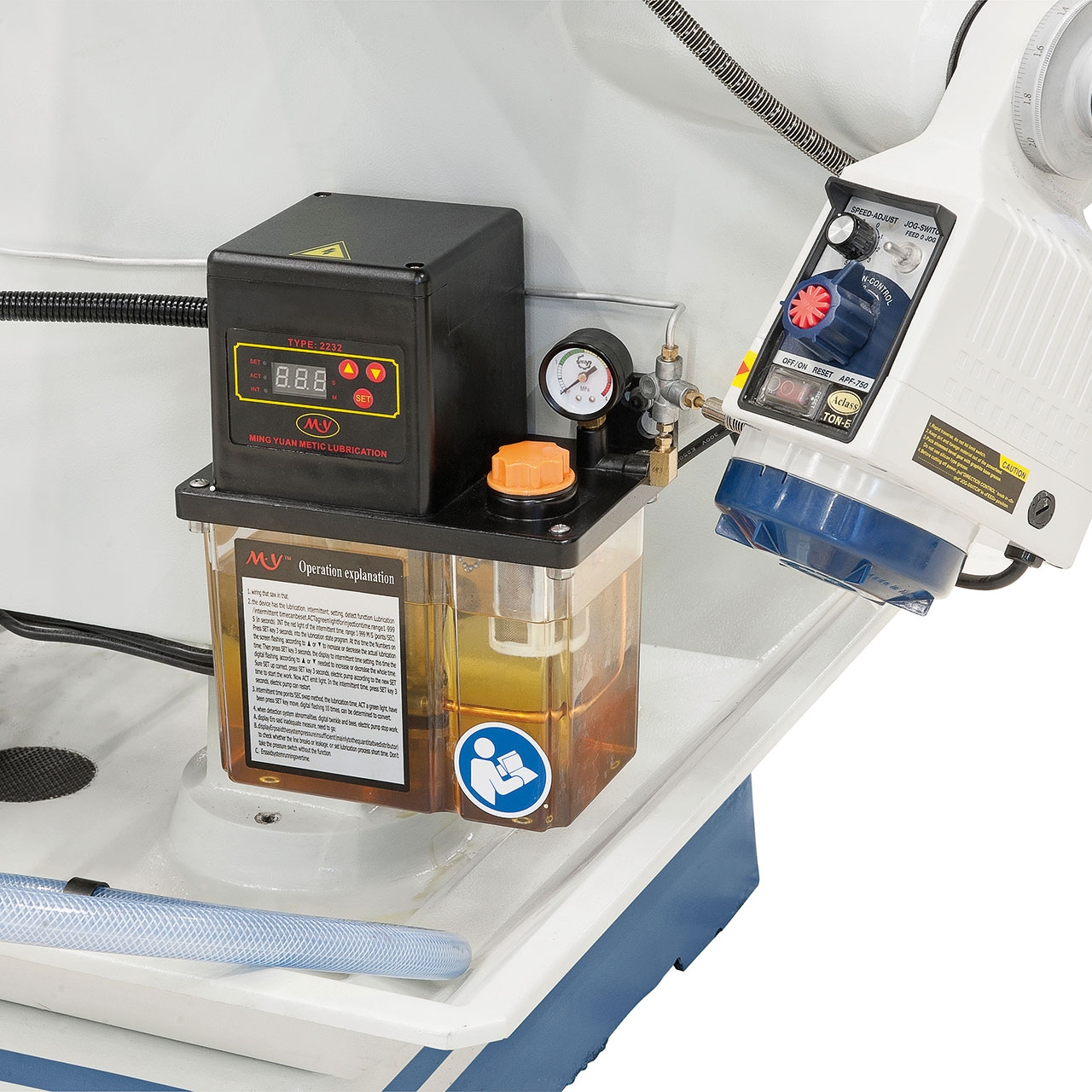

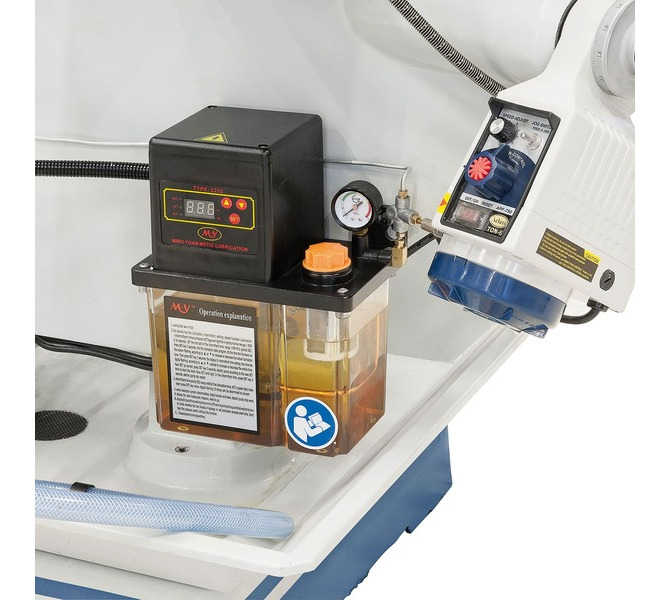

  • Elektryczny układ centralnego smarowania
  • Oświetlenie LED

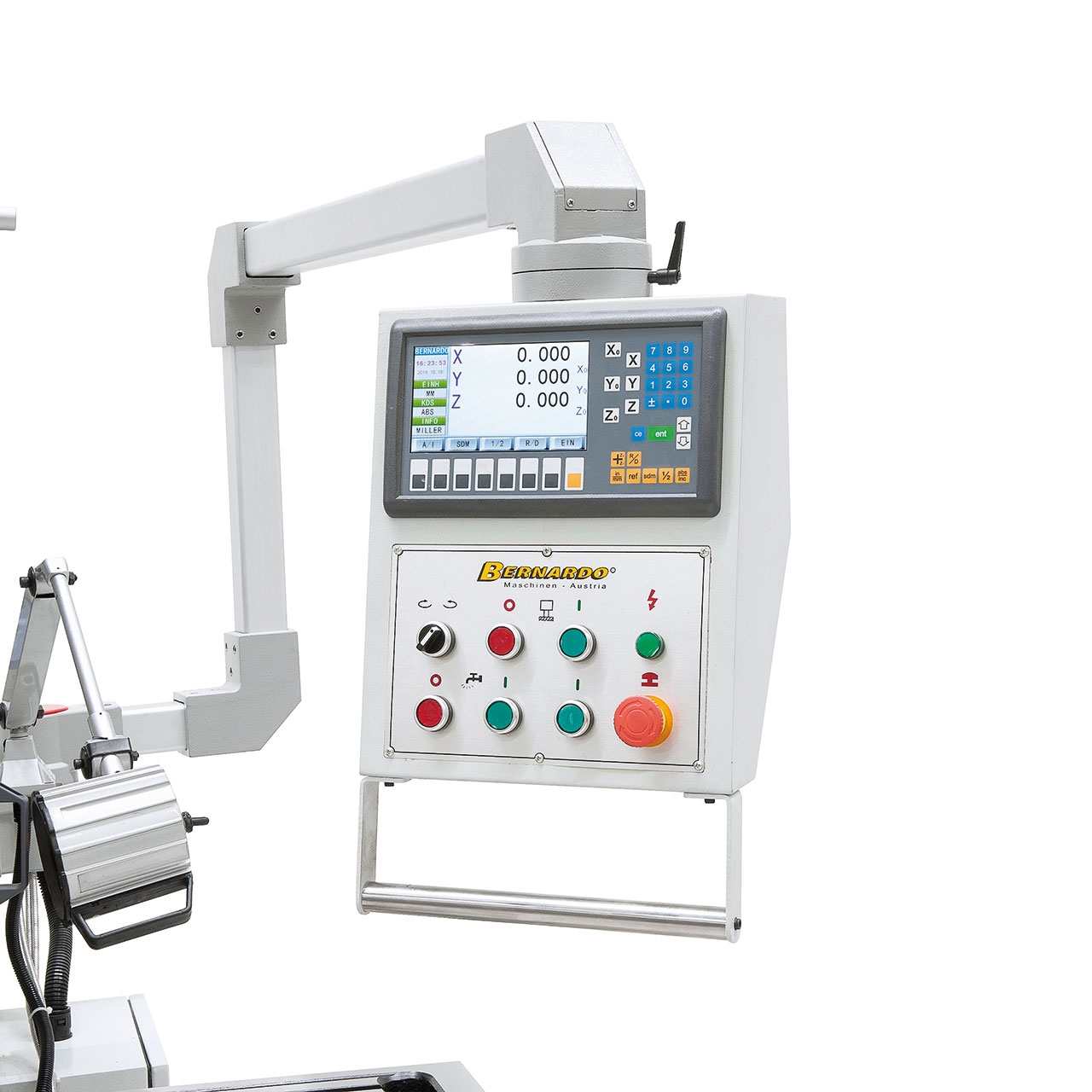

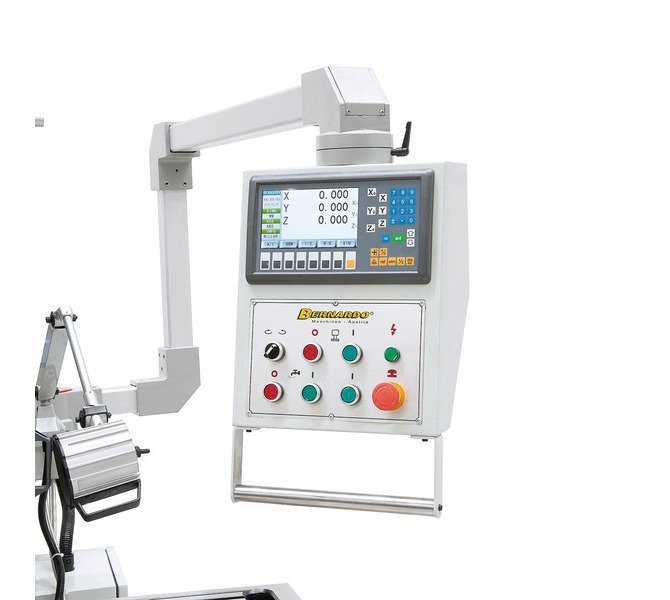

  • 3 osiowy cyfrowy odczyt LCD ES-12H

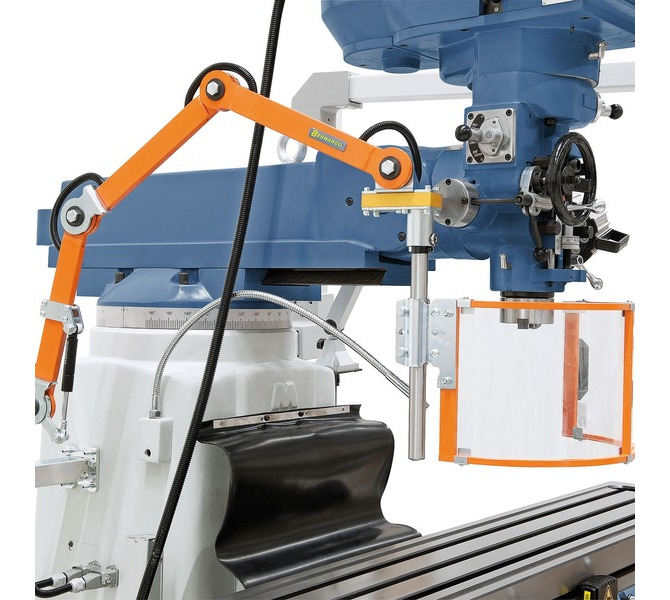

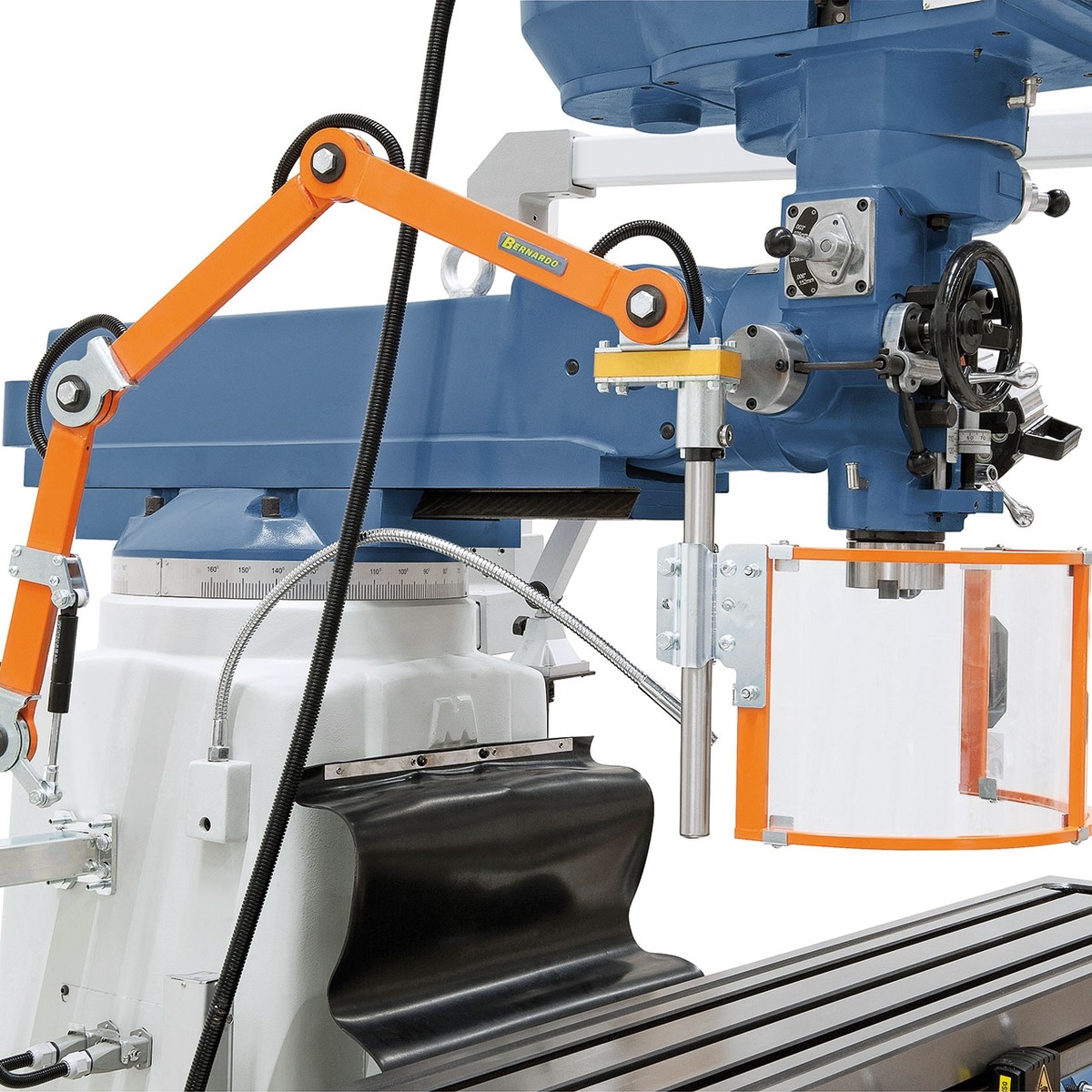

  • Wymagane prawem osłony bezpieczeństwa
  • Pełna dokumentacja DTR w j. polskim
  • Certyfikat CE
  • 24 miesięczna gwarancja dla wszystkich bez dopłat
