Nr kat.: 02-1326XL

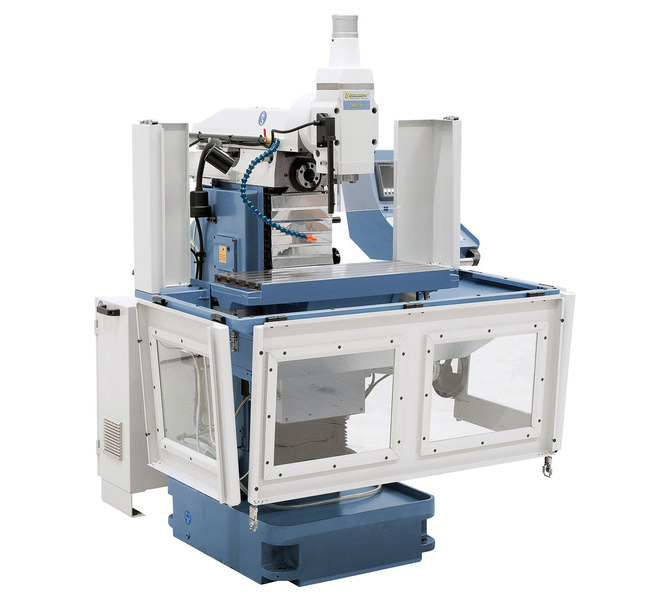

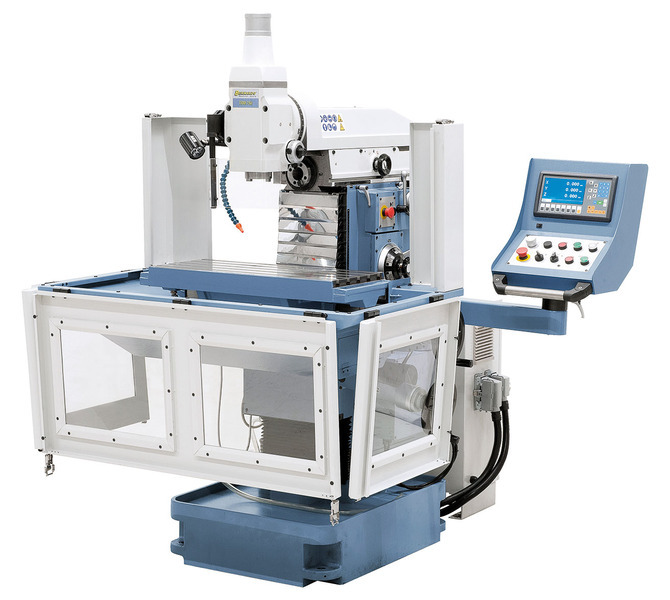

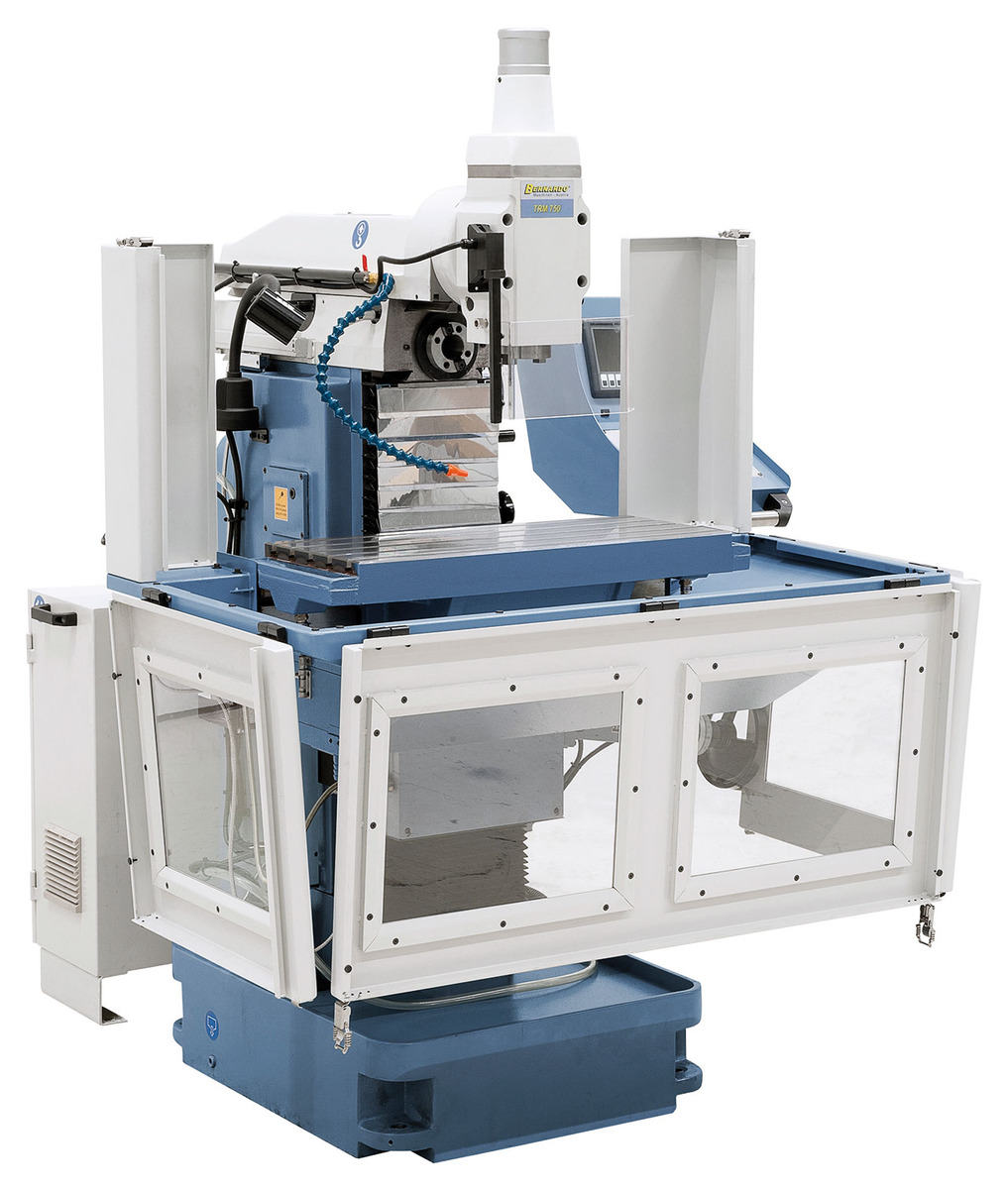

Uniwersalna frezarka narzędziowa serii TRM 750 zaprojektowana została do prac z elementami do 280kg. Solidna, ciężka i wytrzymała konstrukcja z odlewu żeliwnego sprawia że wykonywana praca stoi na najwyższym poziomie. Nieograniczone możliwości zastosowań: frezowanie, wiercenie, gwintowanie, etc. Łożyska wrzeciona NSK/SKF, centralne smarowanie, duża osłona stołu to niewątpliwe atuty tej obrabiarki Uchwyt wrzeciona pionowego ISO 40. Stół 750x320. Przesuwy x/y/z 350/200/335 mm.

Numer katalogowy:

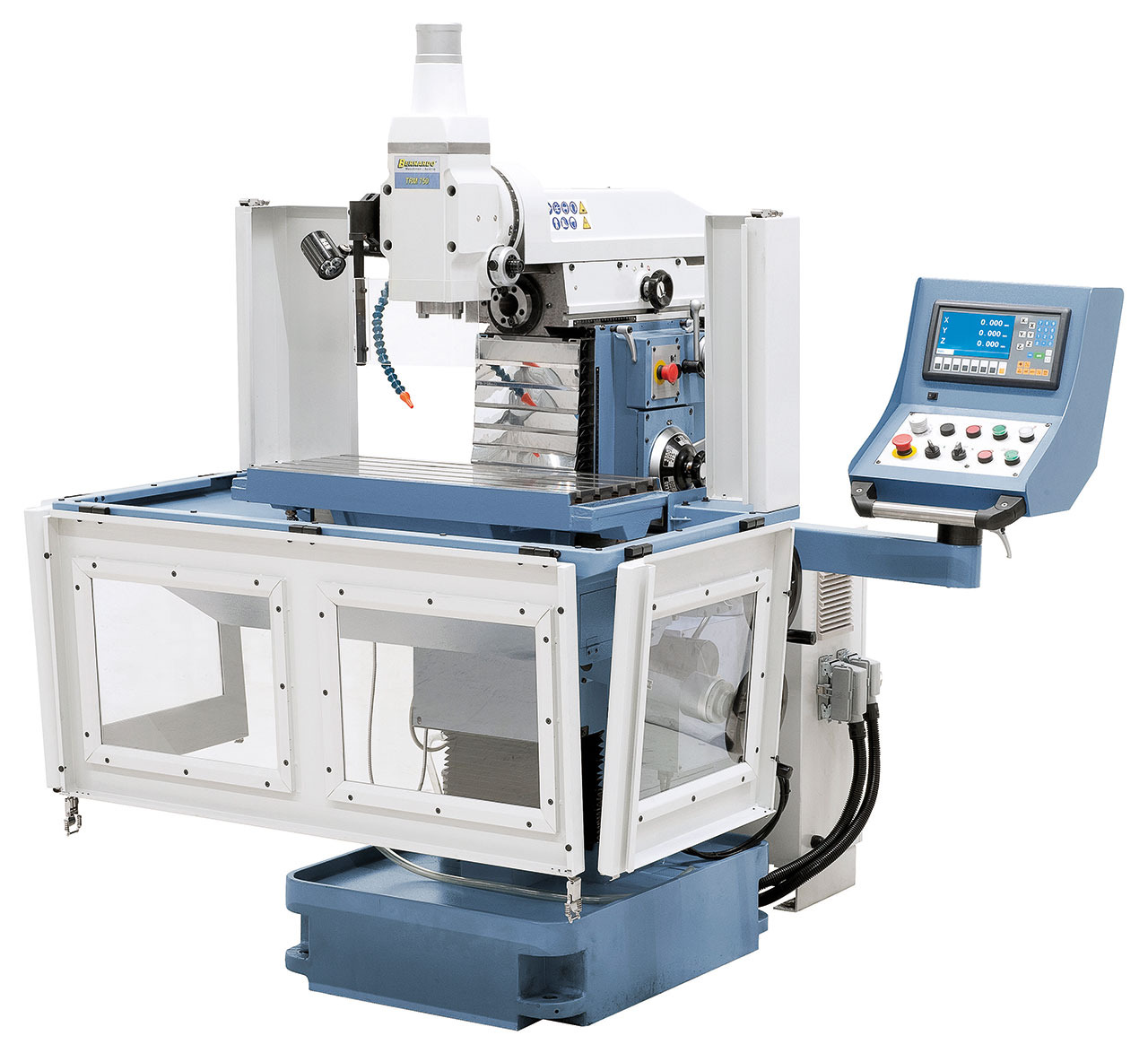

Uniwersalna frezarka narzędziowa serii TRM 750 zaprojektowana została do prac z elementami do 280kg. Solidna, ciężka i wytrzymała konstrukcja z odlewu żeliwnego sprawia że wykonywana praca stoi na najwyższym poziomie. Nieograniczone możliwości zastosowań: frezowanie, wiercenie, gwintowanie, etc. Łożyska wrzeciona NSK/SKF, centralne smarowanie, duża osłona stołu to niewątpliwe atuty tej obrabiarki Uchwyt wrzeciona pionowego ISO 40. Stół 750x320. Przesuwy x/y/z 350/200/335 mm.


  • Śruby kulowe we wszystkich trzech osiach minimalizujące luzy

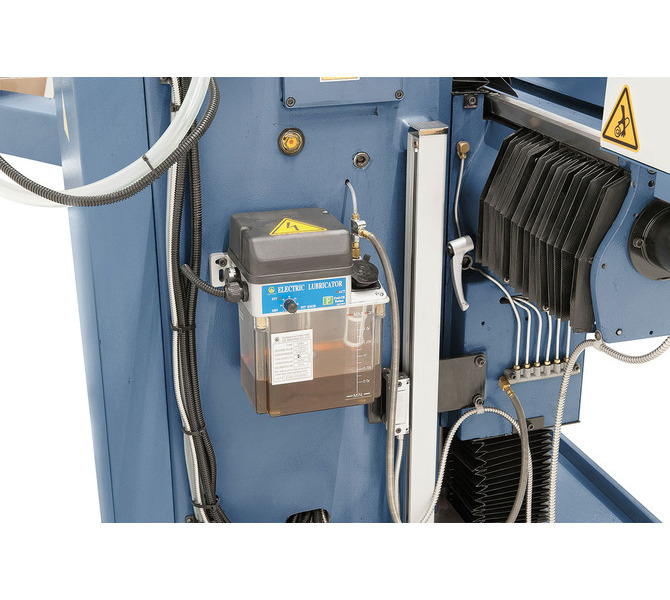

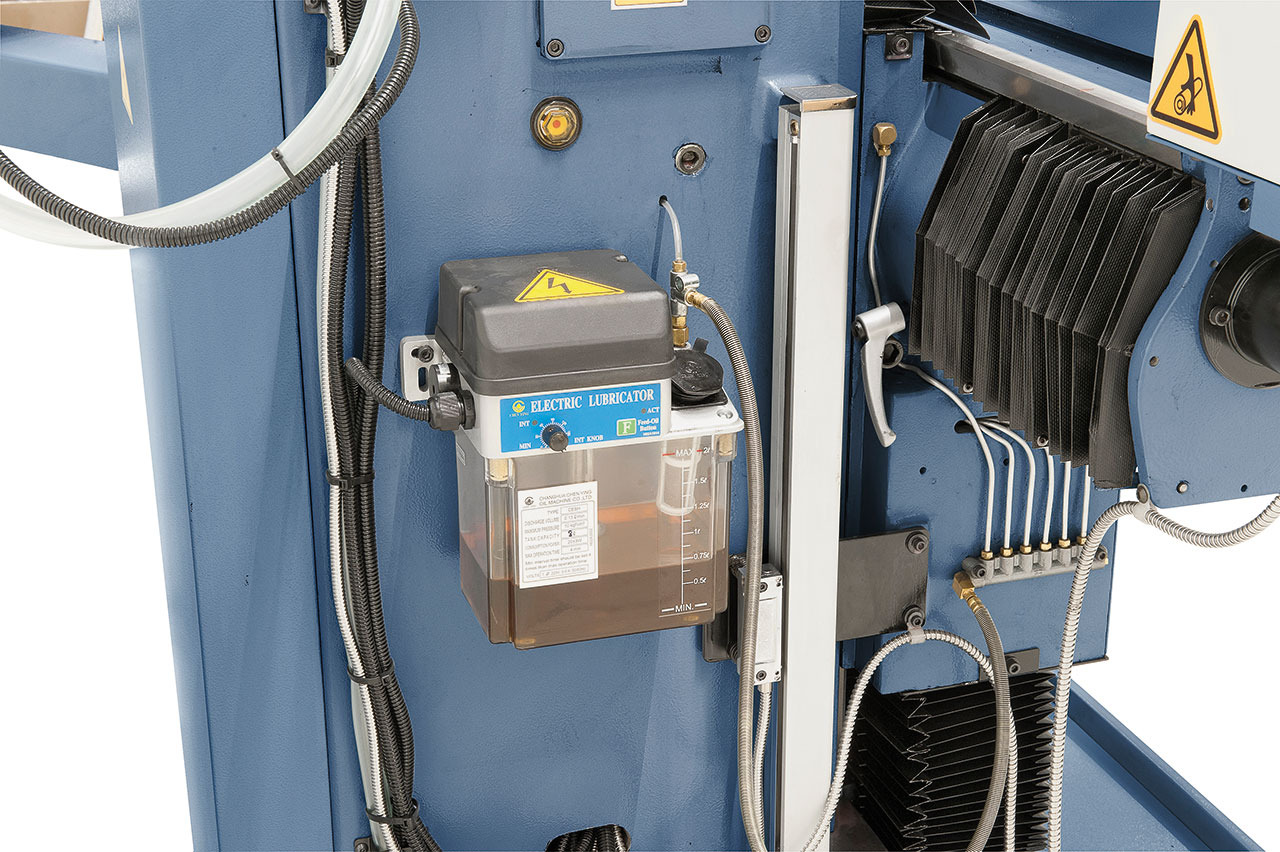

  • Centralne smarowanie z pompą elektryczną w zakresie dostawy

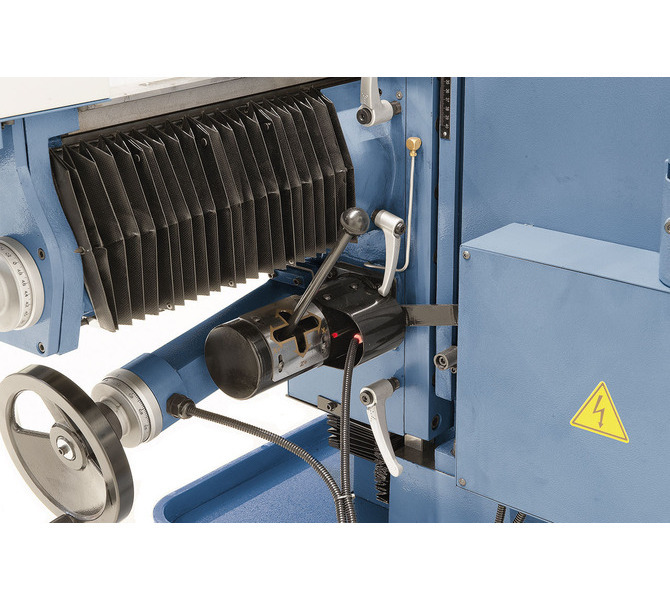

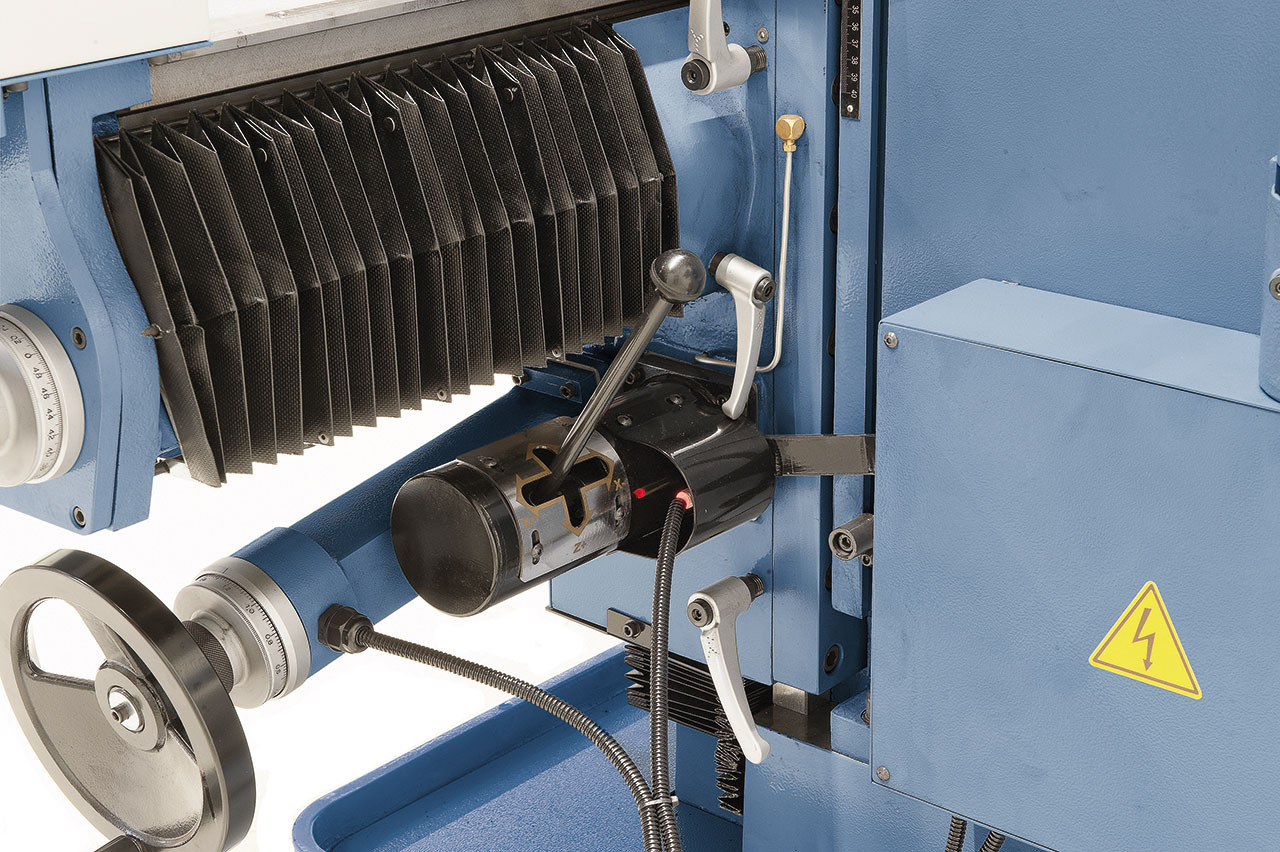

  • W wyposażeniu standardowym z ręcznymi, automatycznymi i szybkimi posuwami we wszystkich trzech osiach

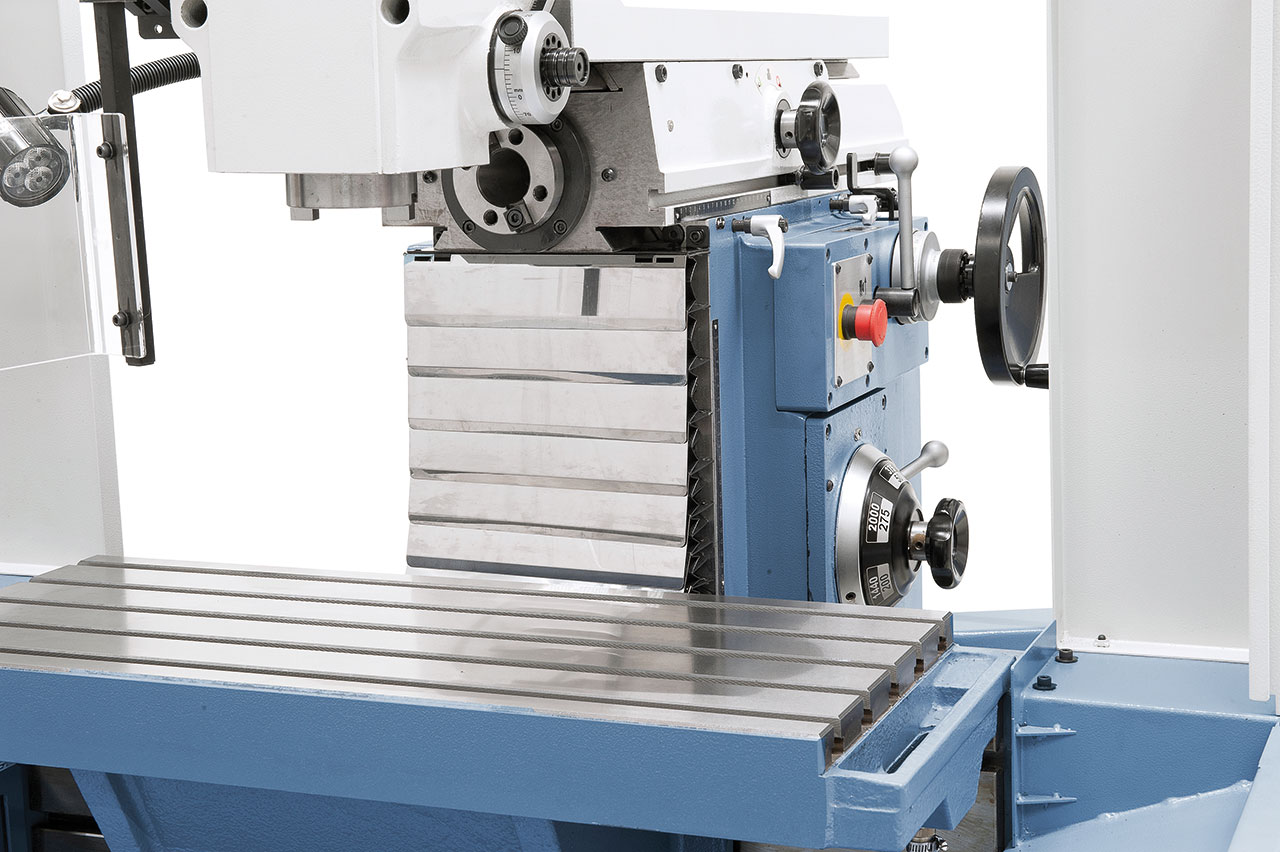

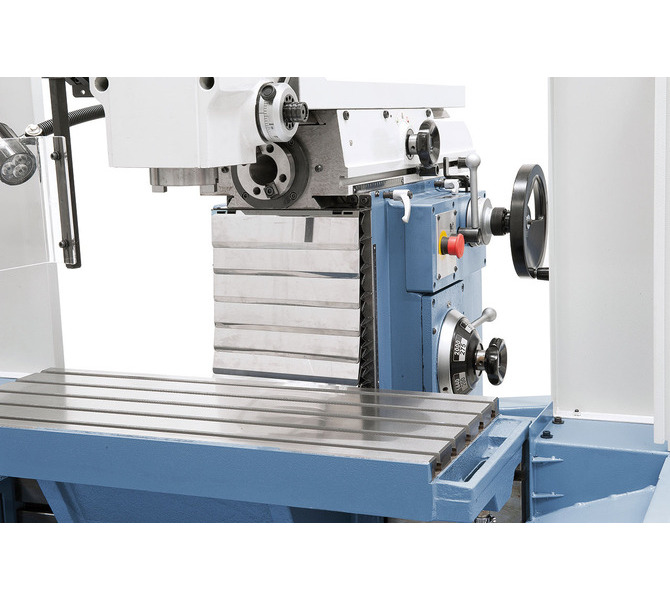

  • Pionowa powierzchnia mocowania z 3 rowkami teowymi do mocowania albo stołu roboczego, albo uniwersalnego stołu wychylnego, albo dużych przedmiotów obrabianych
  • Podstawa urządzenia z ciężkiego odlewu żeliwnego zapewnia pracę bez wibracji
  • Duża prowadnica w kształcie jaskółczego ogona w osi x i y, prowadnica prostokątna w osi z zapewniają dobrą stabilność
  • Inwerter DELTAsłużacy do bezstopniowej regulacji prędkości posuwu

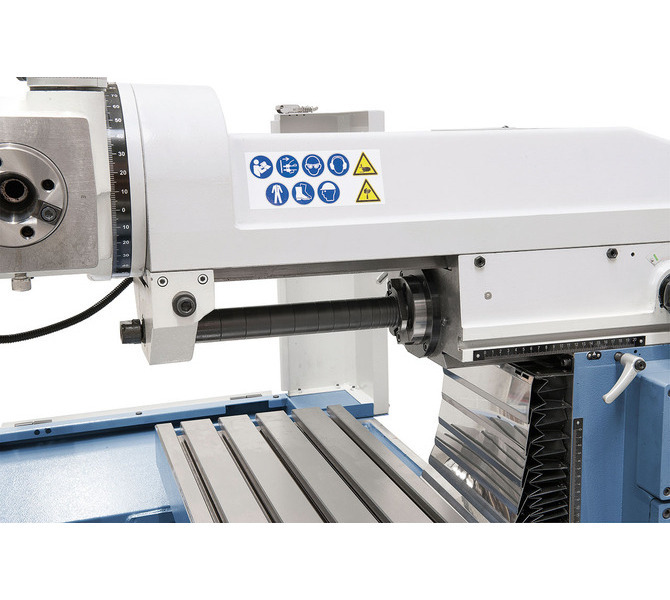

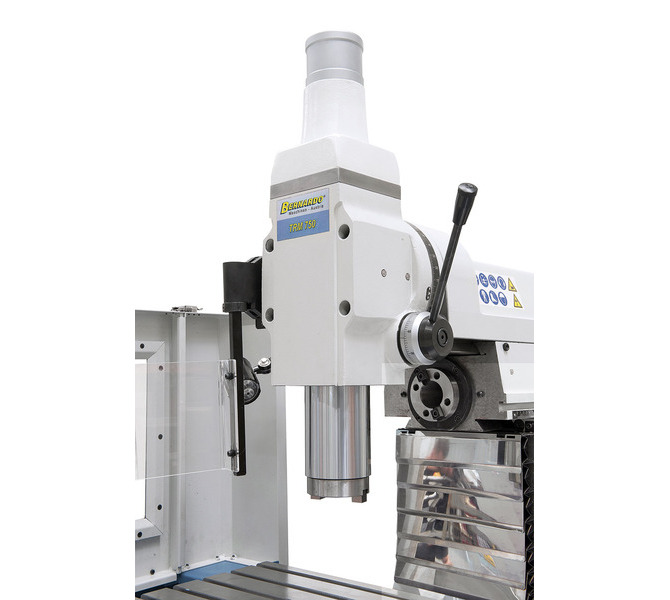

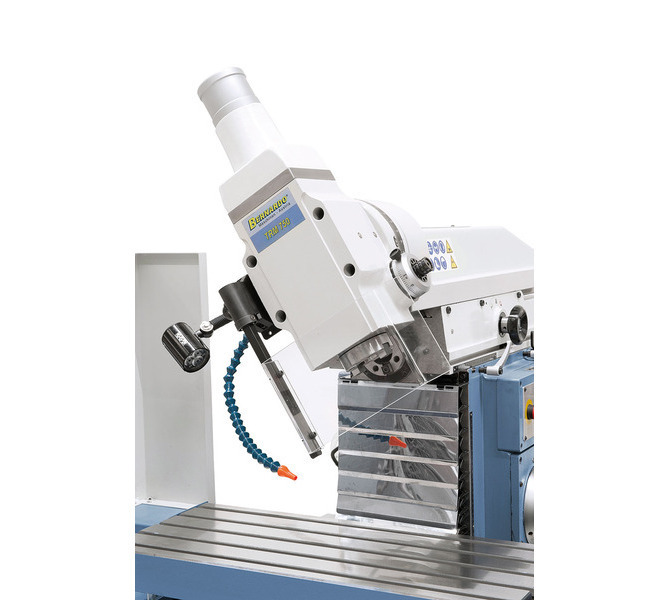

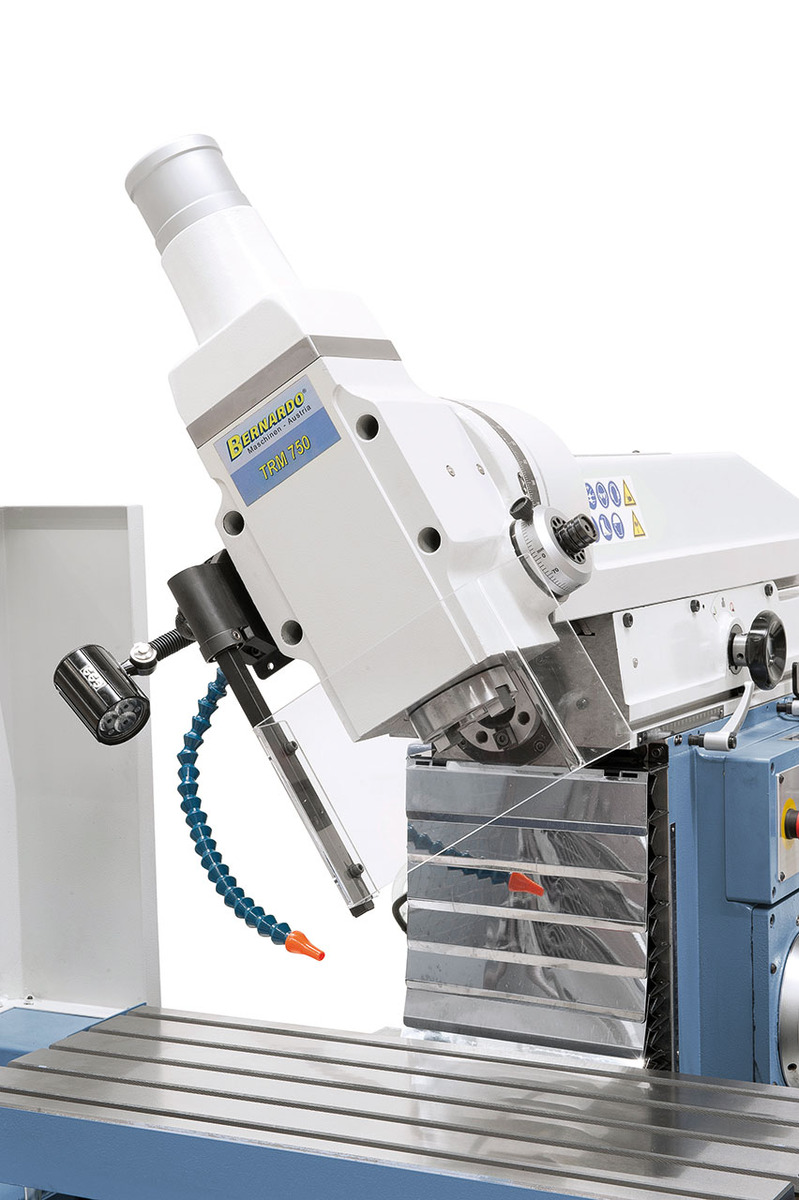

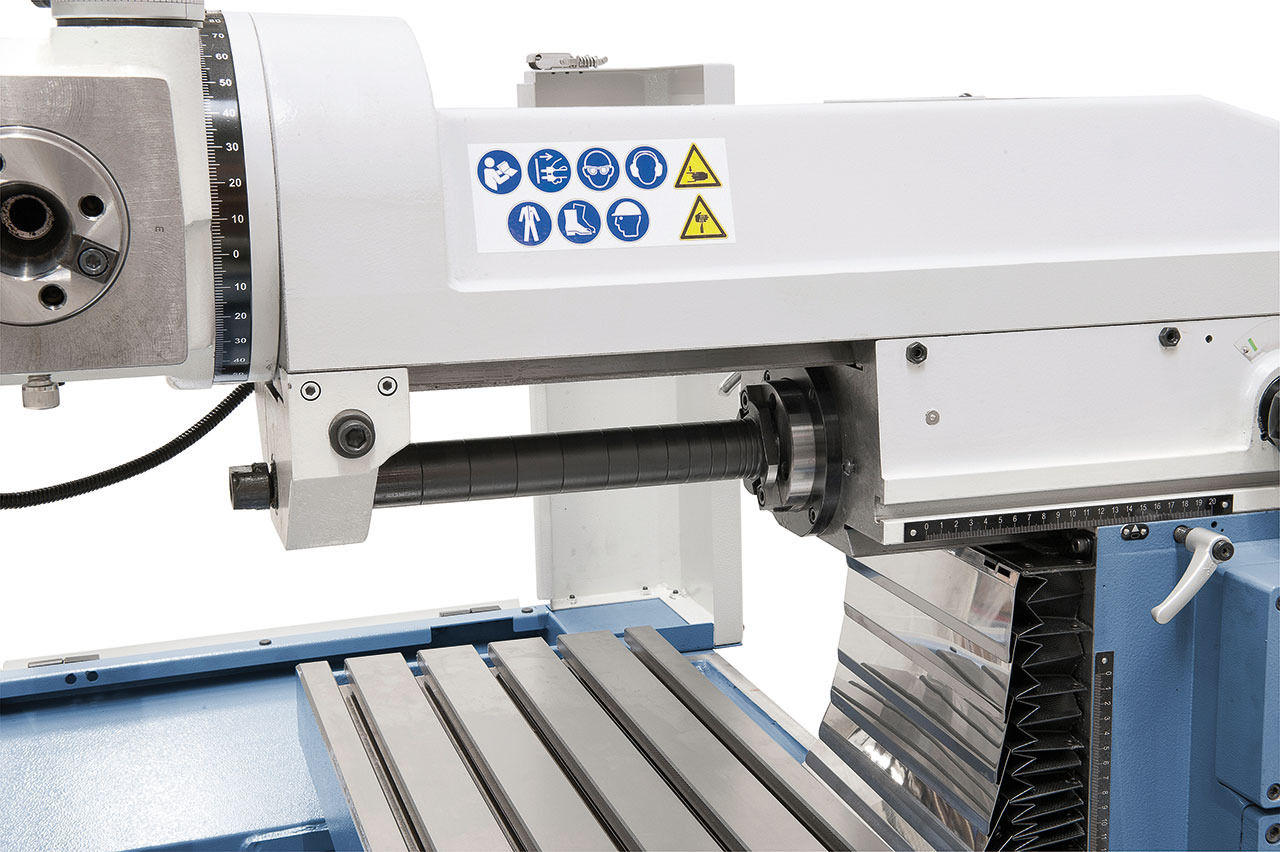

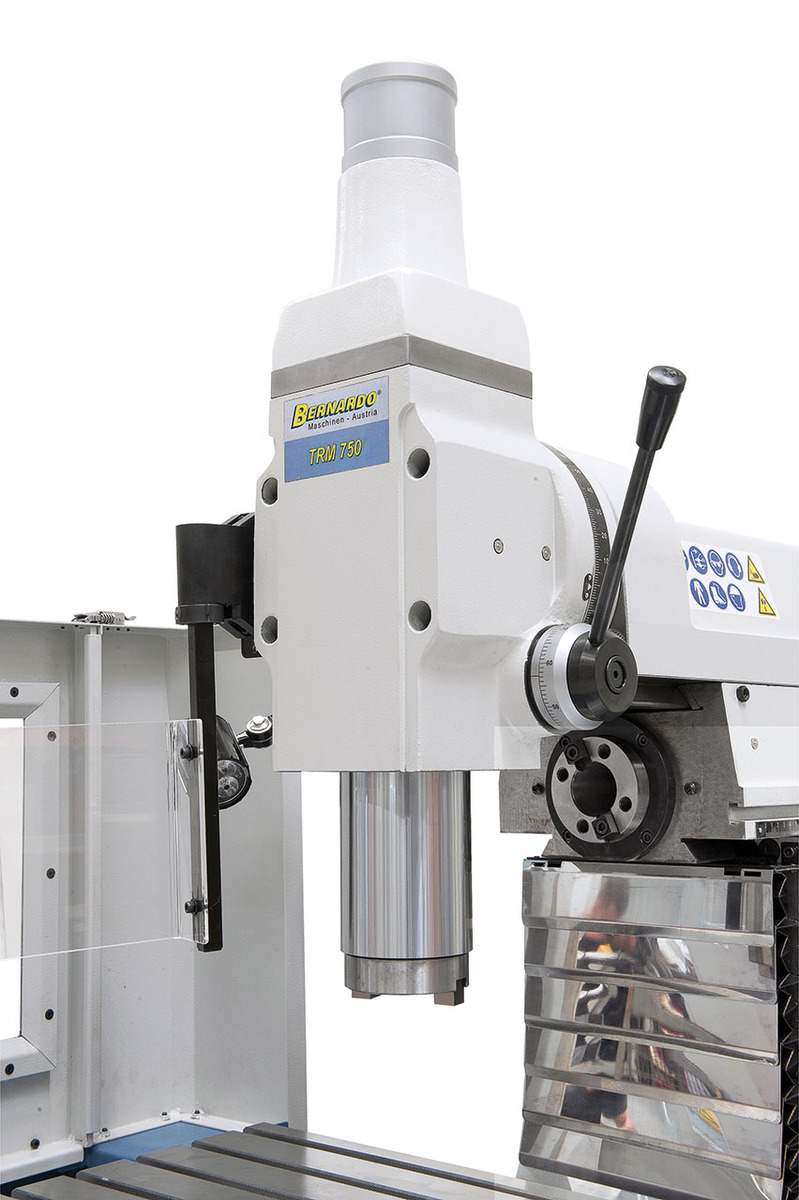

  • Obracana głowica umożliwiająca frezowanie poziome

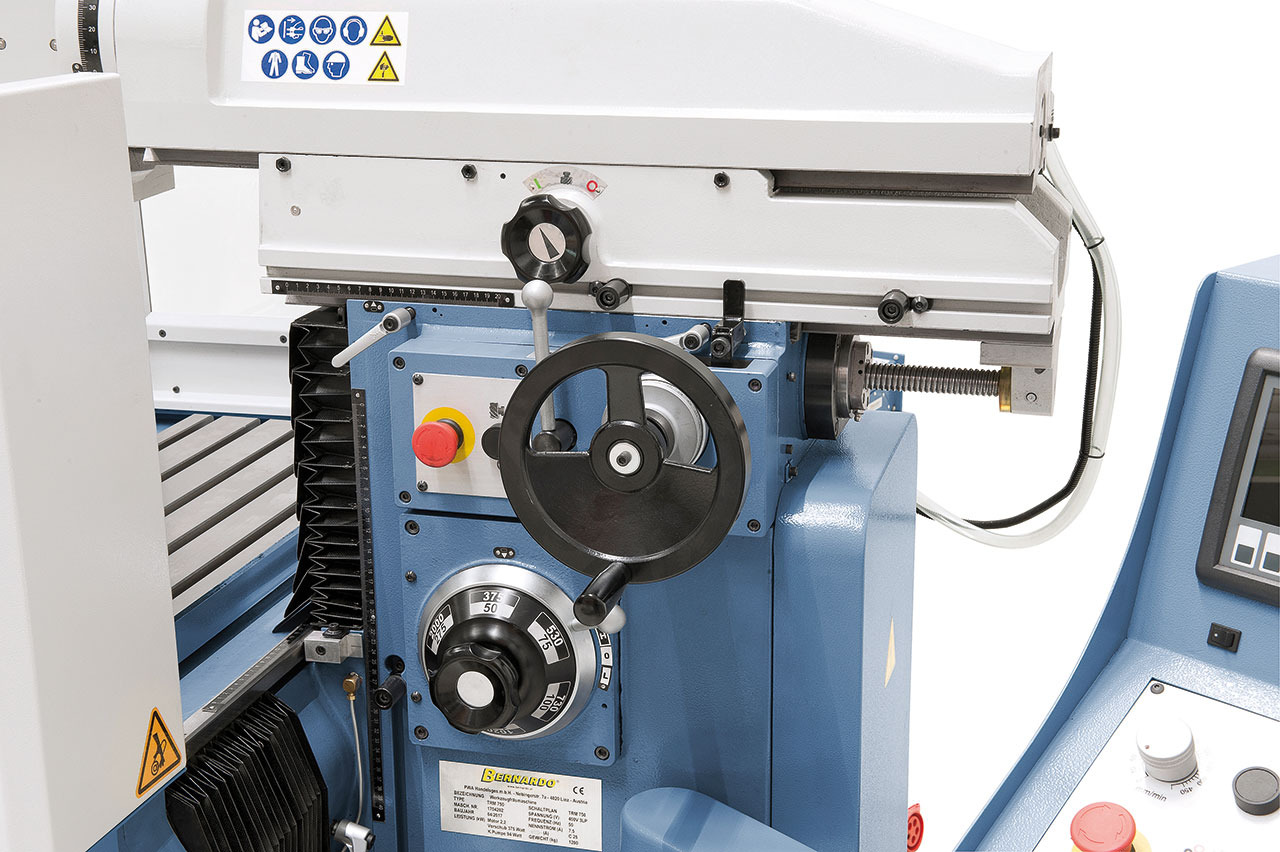

  • Ramię górne z przejrzyście umieszczonym mechanizmem przekładniowym do regulacji prędkości obrotowej wrzeciona
  • Łożysko wrzeciona głównego NSK / SKF

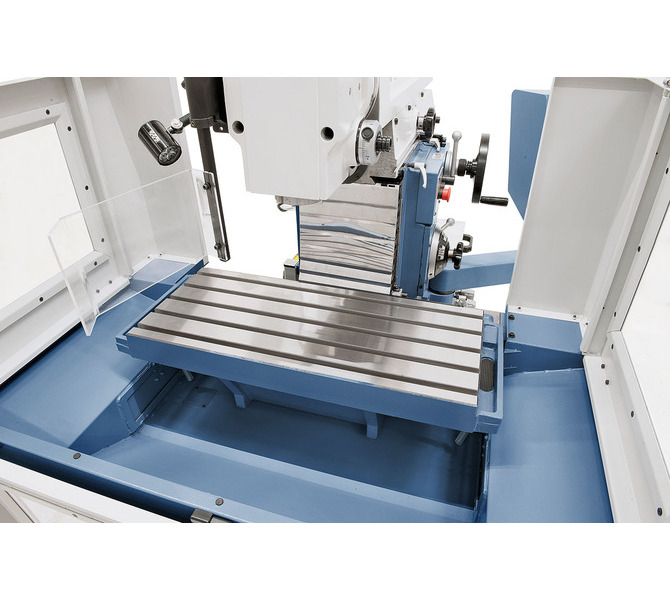

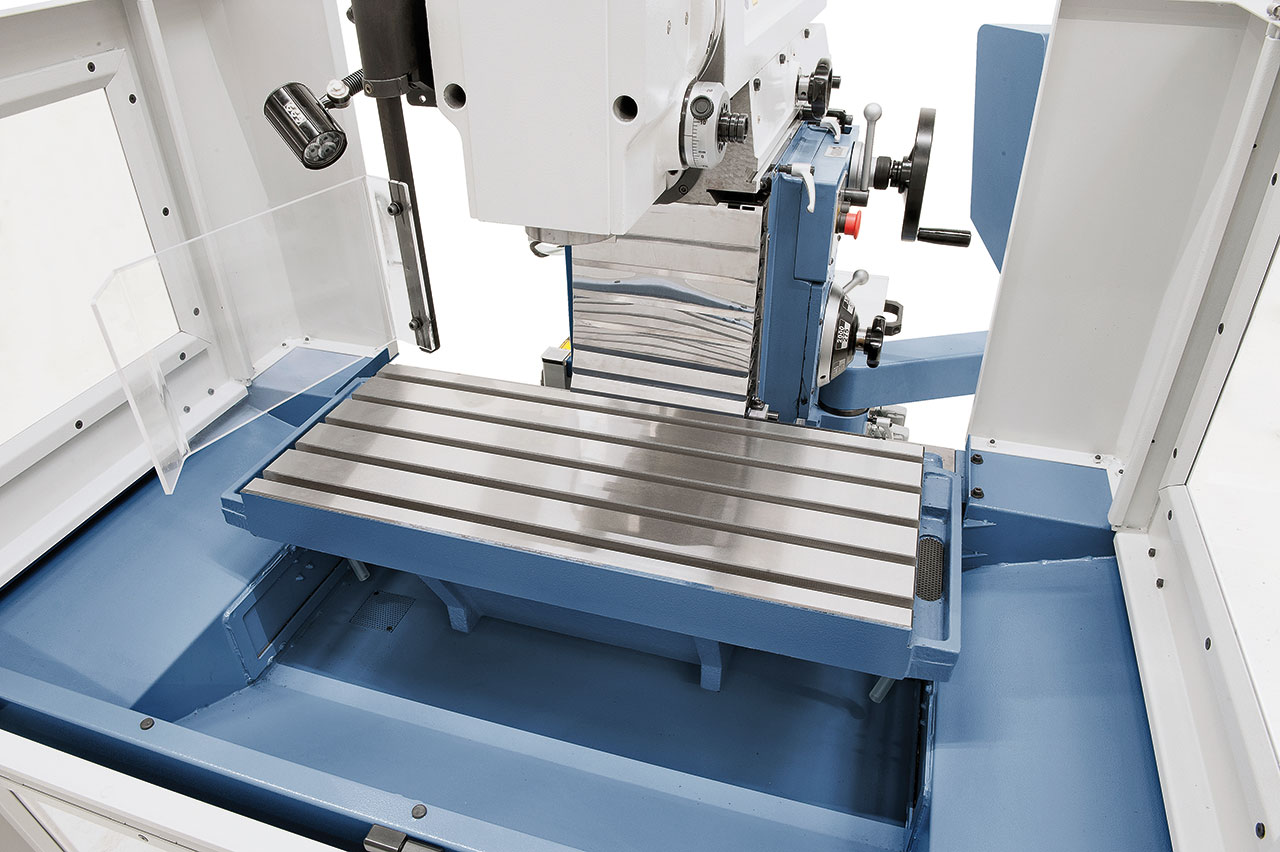

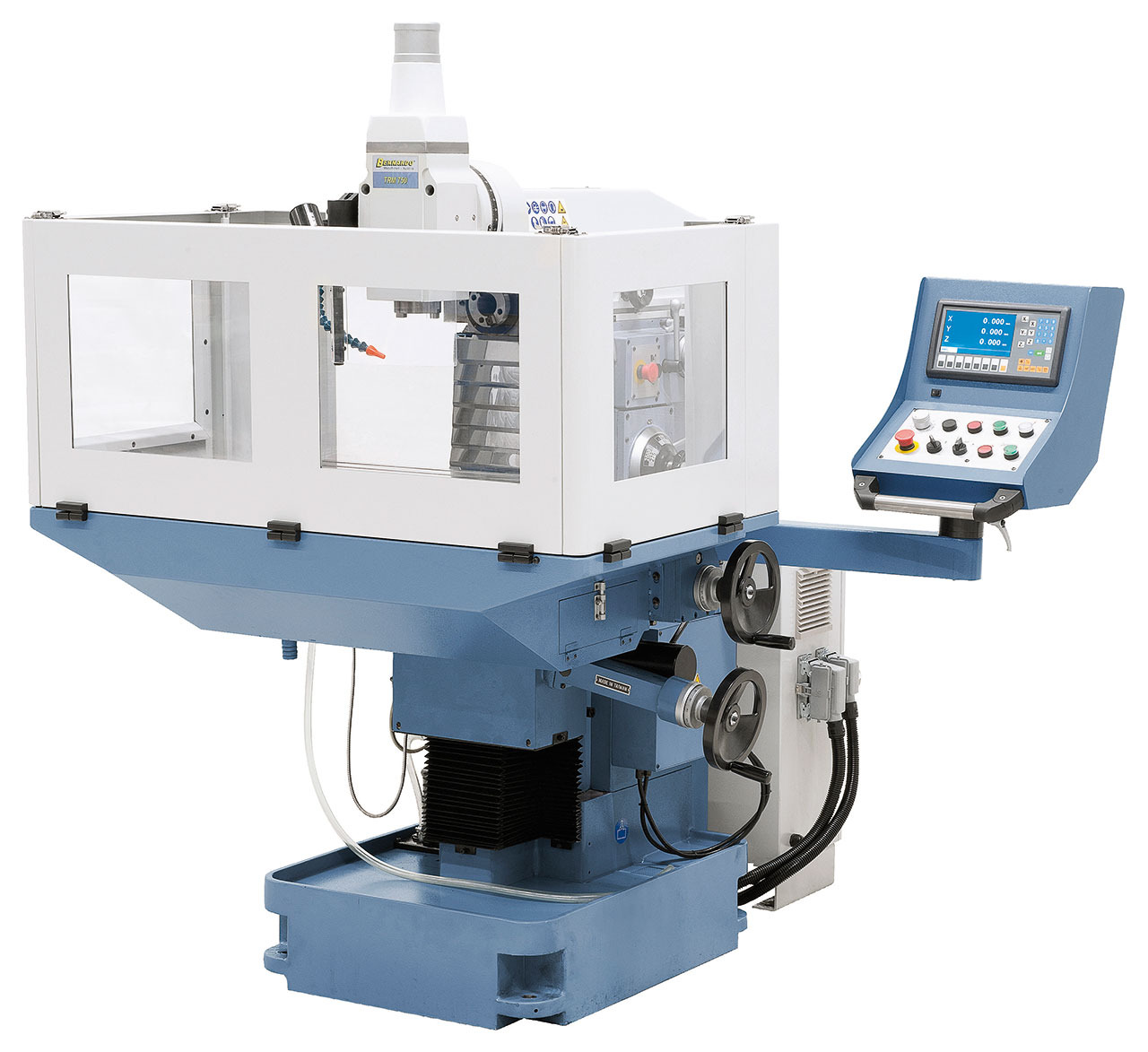

  • Duża solidna osłona zapewniająca bezpieczeńśtwo oraz czystość obróbki

Specyfikacja techniczna

Wielkość stołu - szerokość750 mm
Wielkość stołu - głębokość320 mm
Wielkość stołu pionowego (dł. x wys.)825 x 225 mm
Stożek uchwytu wrzecionaISO 40
Prędkość obrotowa wrzeciona min.50 obr./min.
Prędkość obrotowa wrzeciona max.2000 obr./min.
Prędkość obrotowa wrzeciona poziomego min.50 obr./min.
Prędkość obrotowa wrzeciona poziomego max2000 obr./min.
Zmiana obrotów - ilosć biegów / bezstop.pionowe - 12, poziome - 12
Skok pinoli120 mm
Droga przesuwu w osi X310 (350*) mm
Droga przesuwu w osi Y160 (200*) mm
Droga przesuwu w osi Z295 (335*) mm
Odstęp wrzeciono / stół65 - 405 mm
Odstęp wrzeciono poziome / stół35 - 370 mm
Odstęp wrzeciono / kolumna maks.485 mm
Obciążenie stołu maks.280 KG
Wychylanie wrzeciennika-90° - +90°
Automatyczny posuwu w osi X8 - 450 mm/min
Automatyczny posuwu w osi Y8 - 450 mm/min
Automatyczny posuwu w osi Z8 - 450 mm/min
Szybki bieg osi X, Y, Z720 /720 /720 mm/min
Rowki T-owe (ilość, rozmiar, rozstaw)5 / 14 / 63 mm
Moc silnika2,2 kW
Serwosilnik / silnik posuwu0,375 Nm / kW
Wymiary - szerokość1450 mm
Wymiary - głębokość1230 mm
Wymiary - wysokość1920 mm
Waga ok.1280
TYPOWE DLA TEGO MODELU
Automatyczny posuw wrzecionaNIE
Bezstopniowa reg. obrotówNIE
Automatyczny posuw w osi XTAK
Automatyczny posuw w osi XTAK
Automatyczny posuw w osi ZTAK

Zakres dostawy

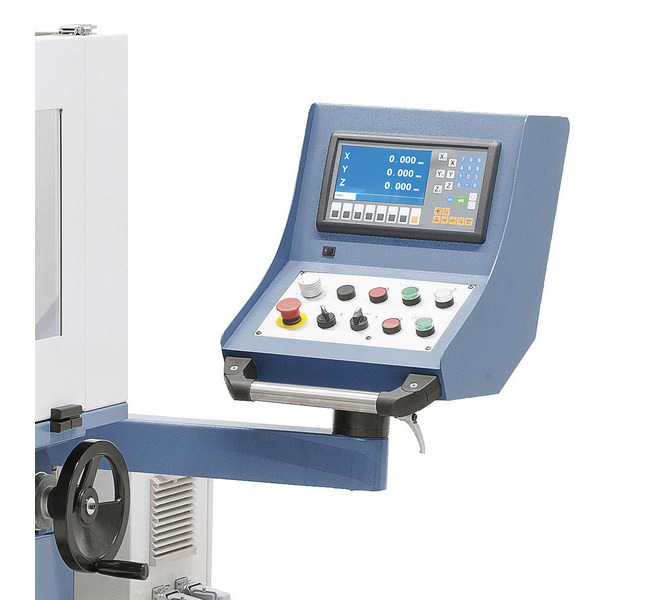

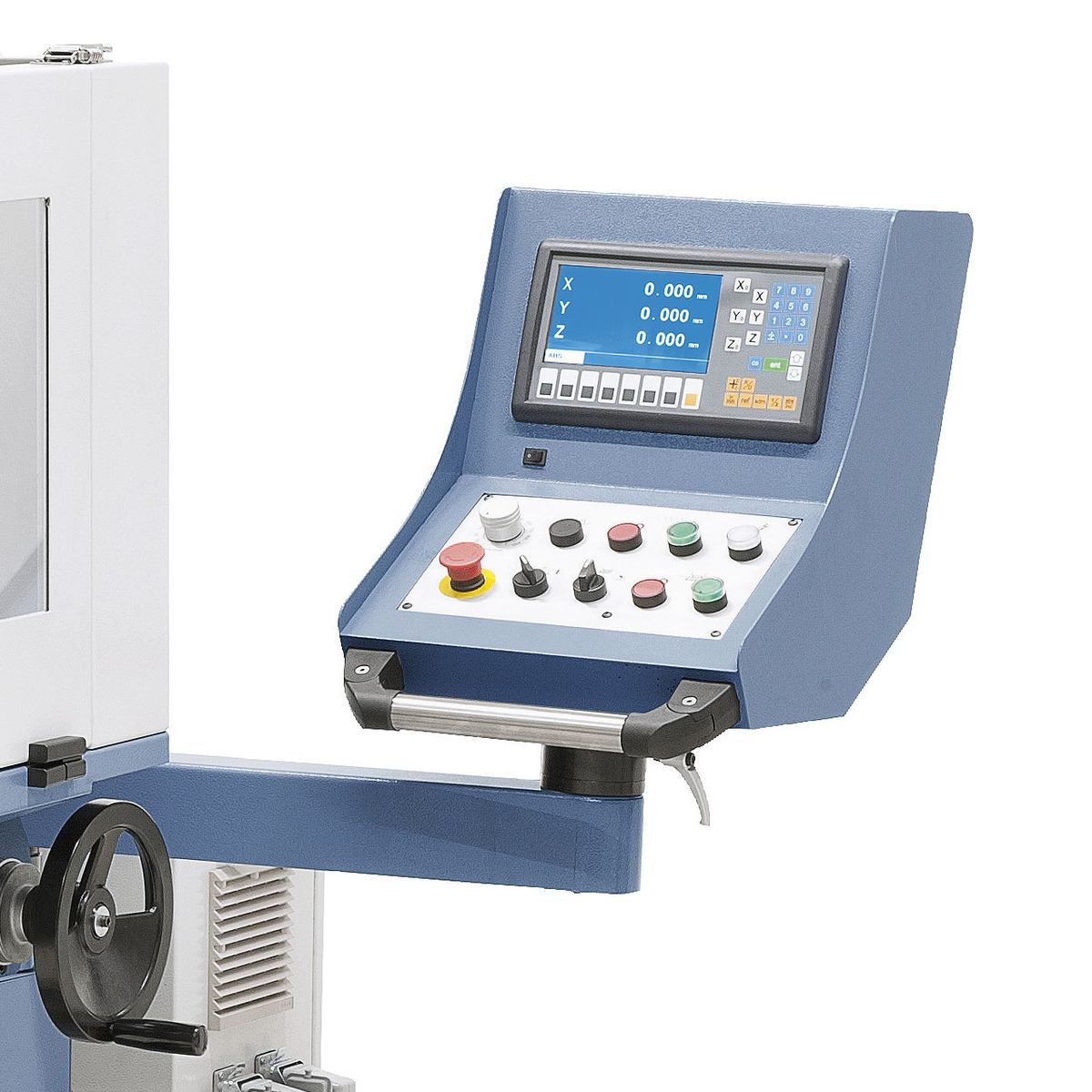

  • Cyfrowy wyświetlacz 3 osi ES-12 H z wyswietlacz LCD
  • Oświetlenie LED
  • Układ chłodzenia
  • Posuw osi x, y i z
  • Osłona stołu
  • Centralne smarowanie
  • Inwerter DELTA do posuwu
  • Osłona stalowa
  • Długi trzpień frezowy ISO 40/27 mm
  • Adapter ISO 40 / MK 3
  • Adapter MK 3 / MK 2
  • Adapter MK 3 / MK 1
  • Tuleje zaciskowe ISO 40 5 - 25 mm (7 szt.)
  • Narzędzia do obsługi
  • Wymagane prawem osłony bezpieczeństwa
  • Pełna dokumentacja DTR w j. polskim
  • Certyfikat CE
  • 24 miesięczna gwarancja dla wszystkich bez dopłat
