{{selectedProduct.name}}

Nr kat.: 02-1327XL

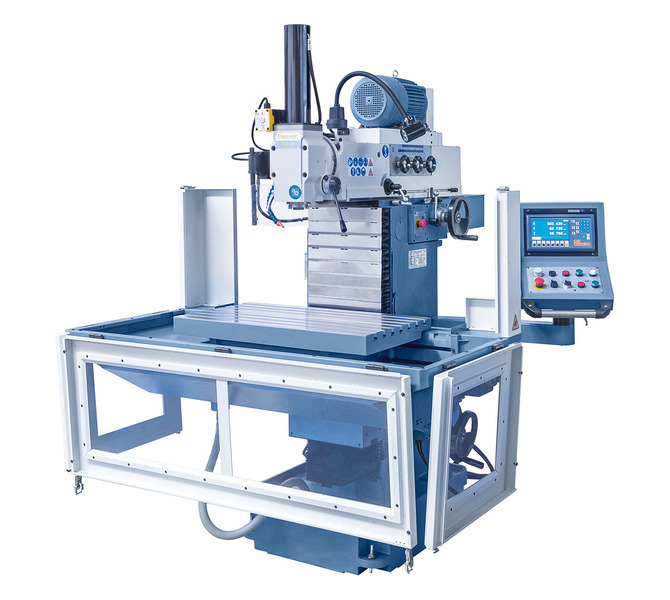

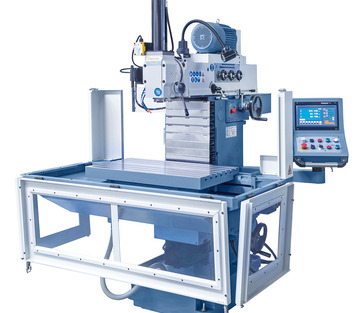

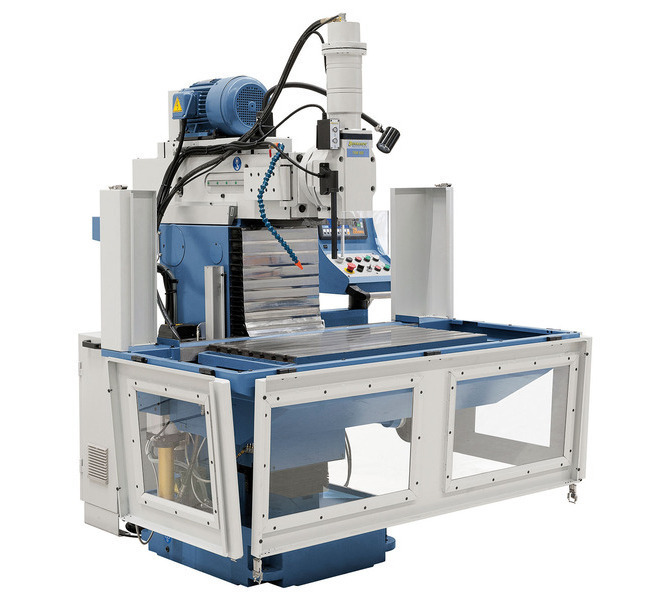

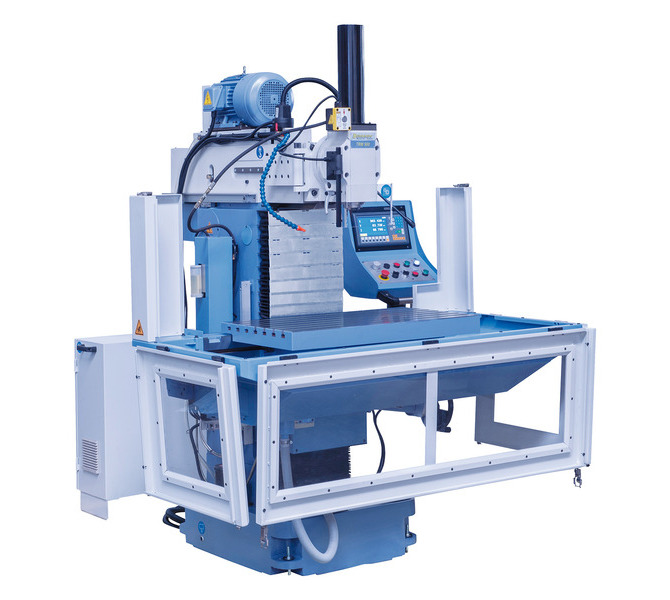

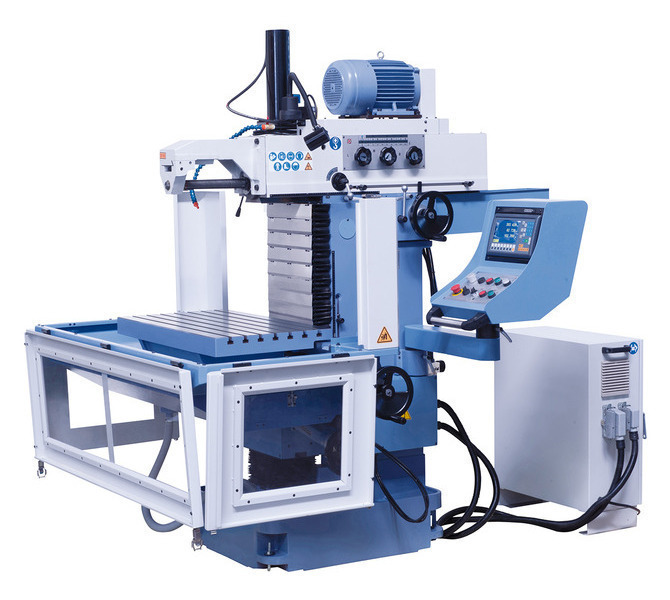

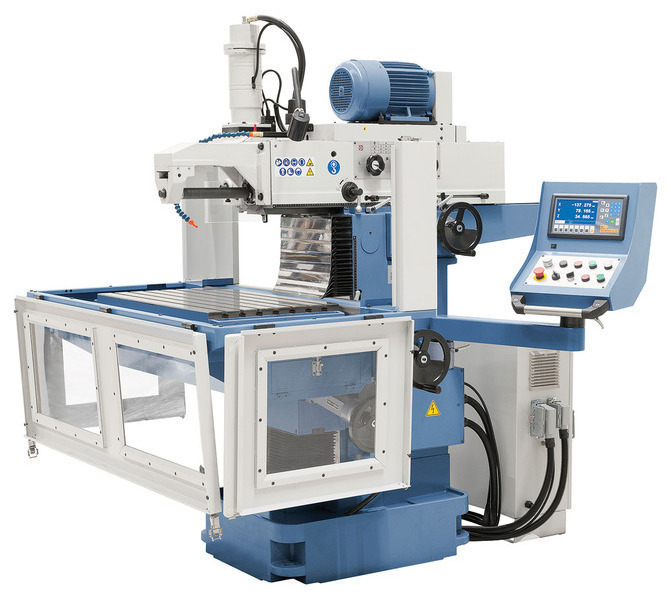

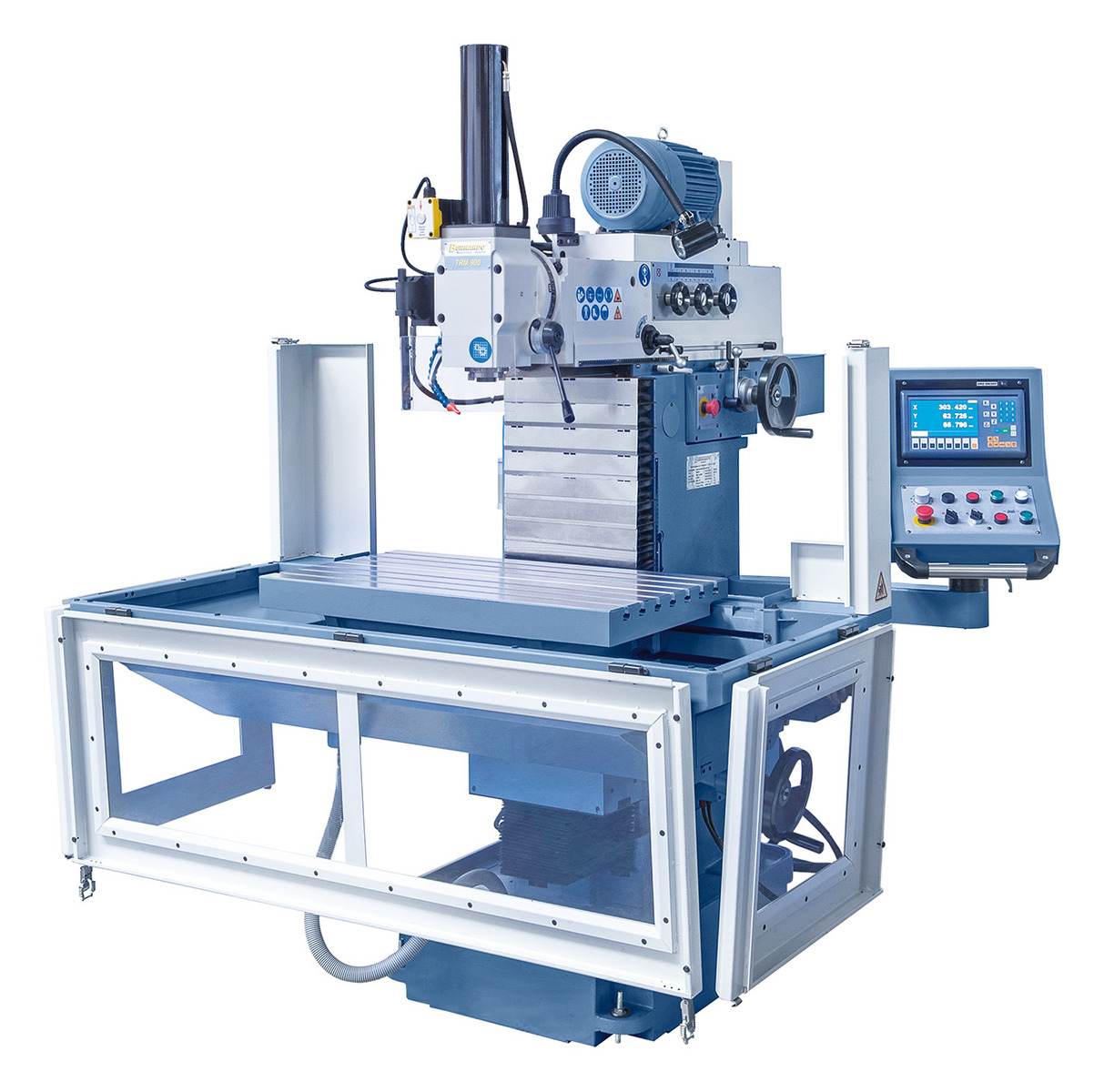

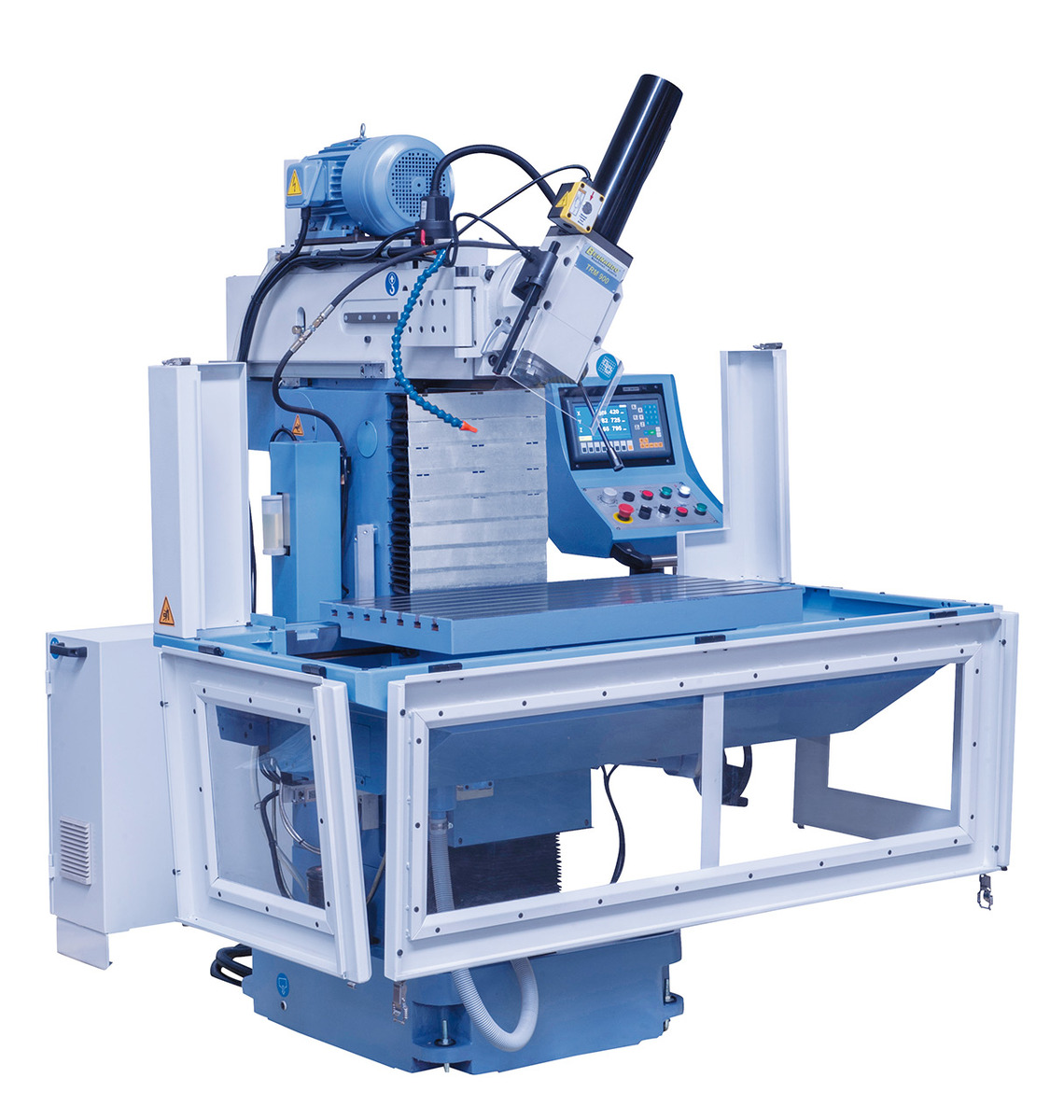

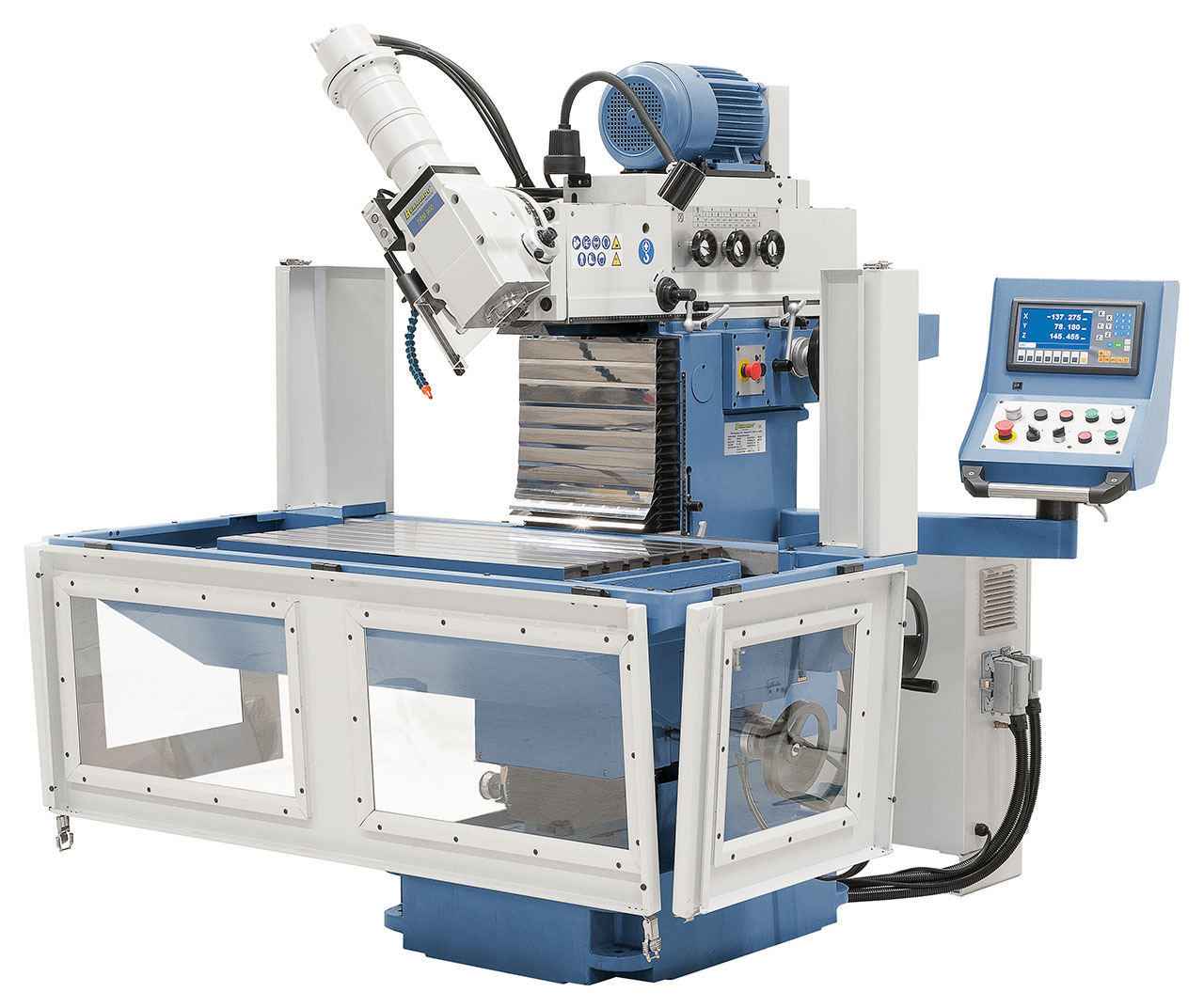

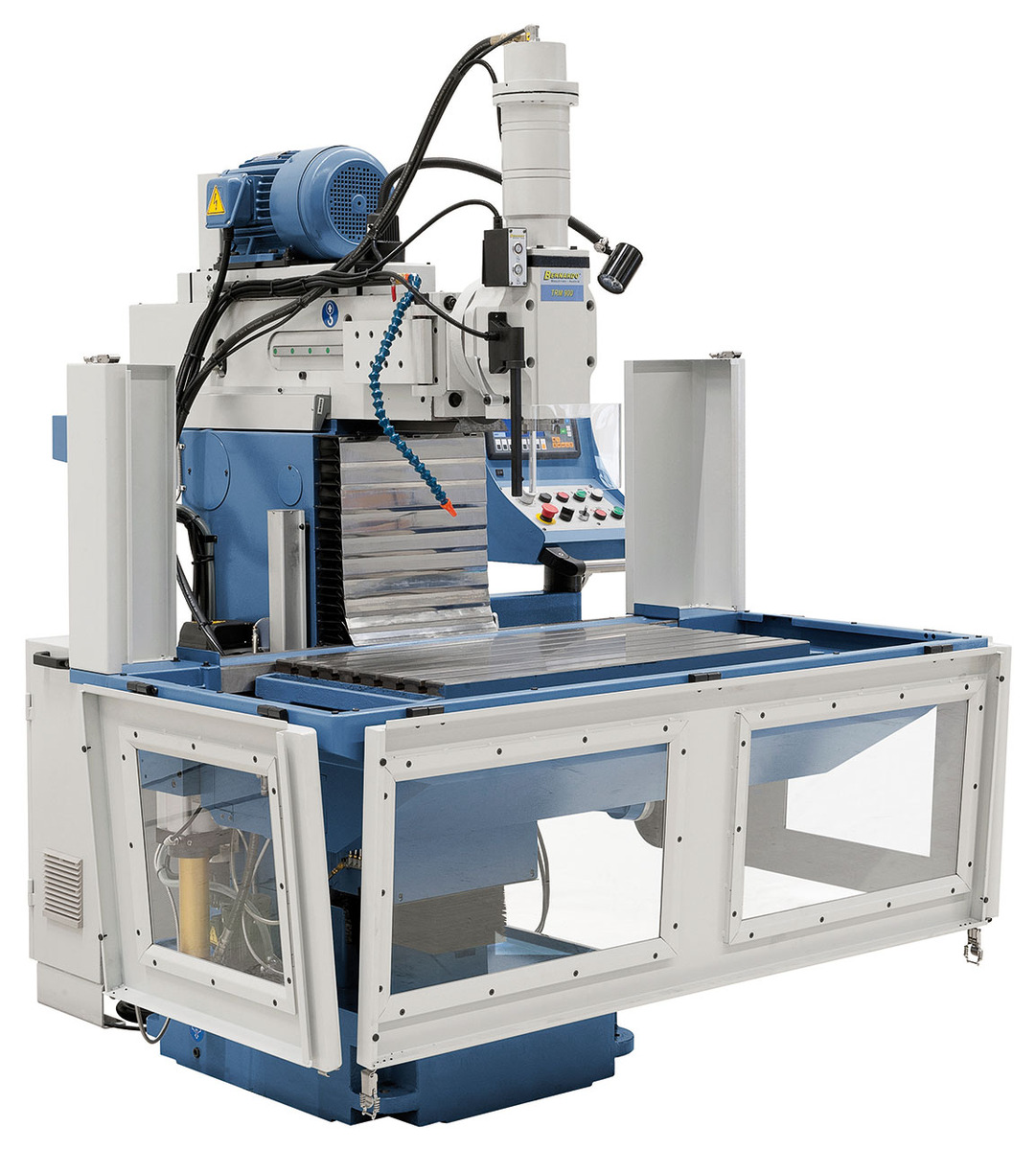

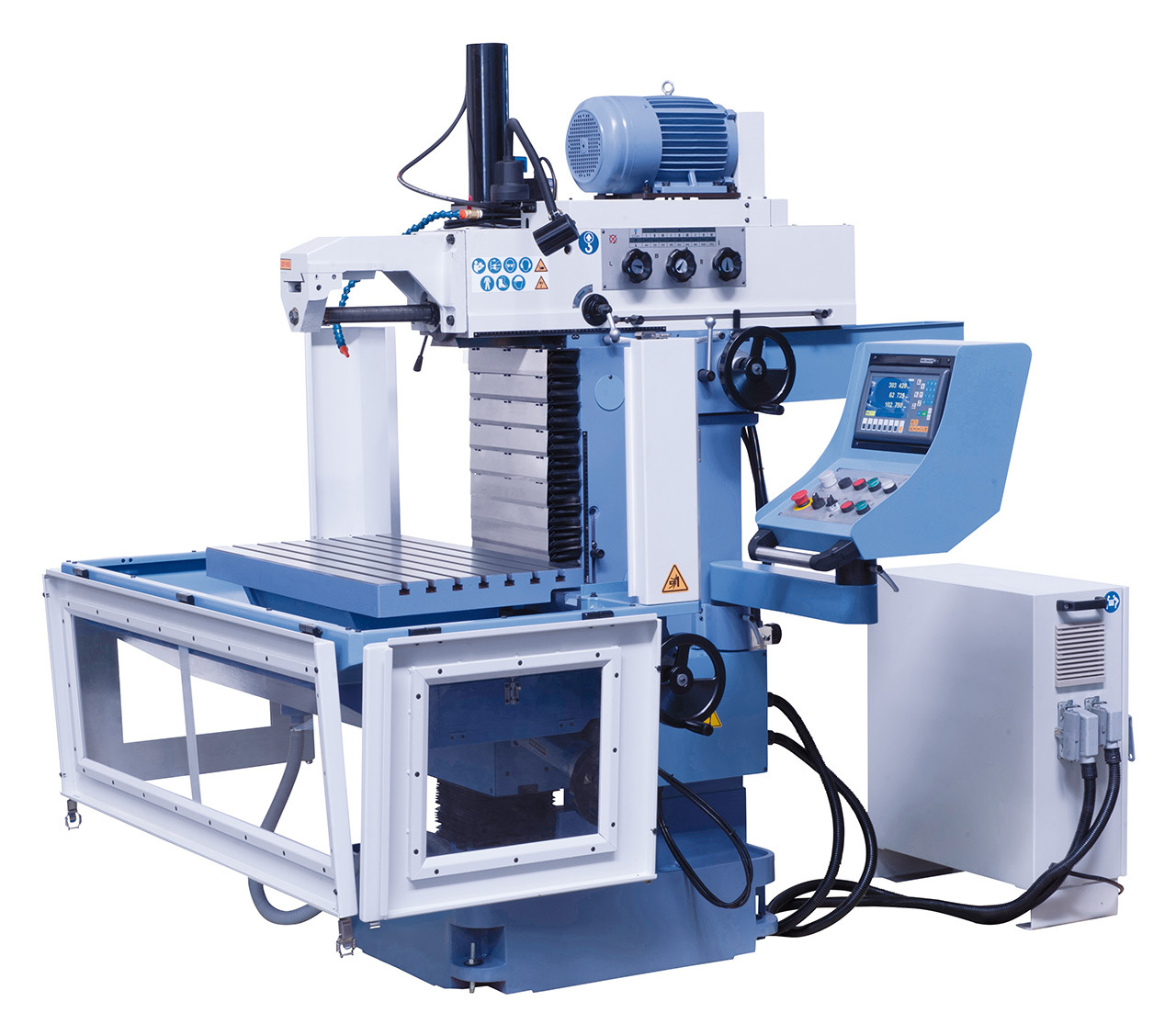

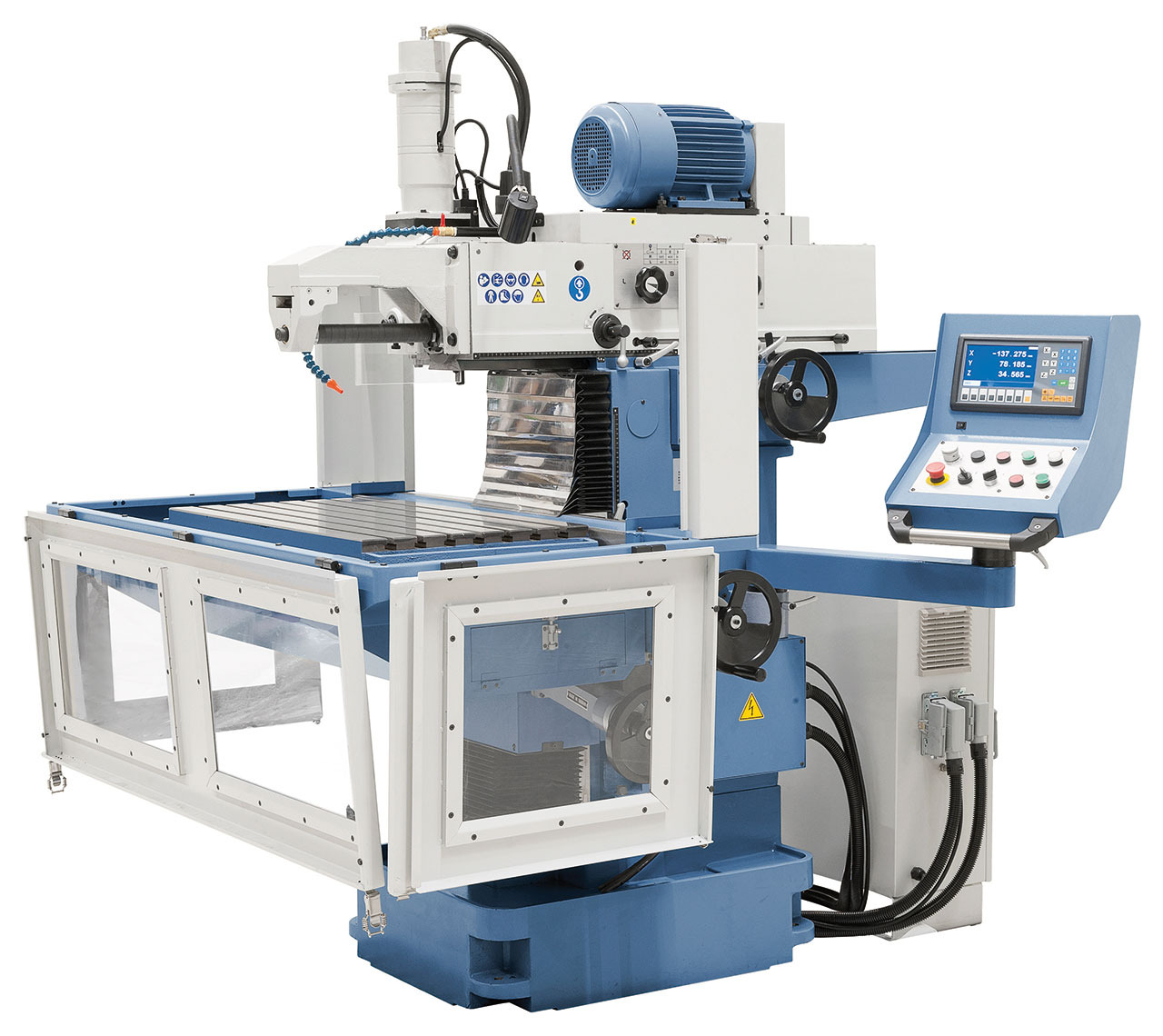

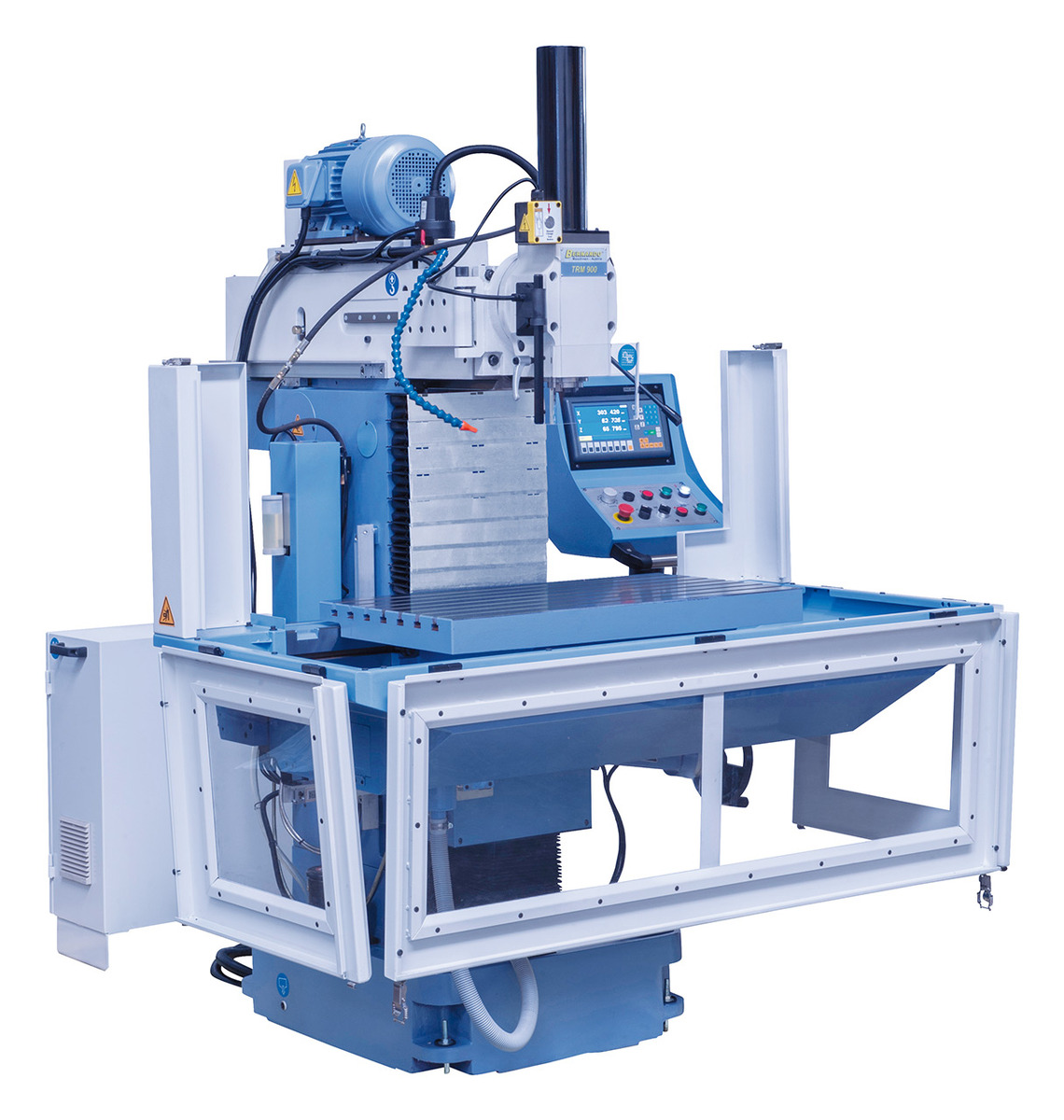

Uniwersalna frezarka narzędziowa serii TRM 900 zaprojektowana została do prac z elementami do 360kg. Solidna, ciężka i wytrzymała konstrukcja z odlewu żeliwnego sprawia że wykonywana praca stoi na najwyższym poziomie. Nieograniczone możliwości zastosowań: frezowanie, wiercenie, gwintowanie, etc. Hydrauliczny zacisk narzędzi, łożyska wrzeciona NSK/SKF, centralne smarowanie, duża osłona stołu to niewątpliwe atuty tej obrabiarki Uchwyt wrzeciona pionowego SK 40 / DIN 69871A. Stół 900x500. Przesuwy x/y/z 560/440/345 mm.

Numer katalogowy:

Uniwersalna frezarka narzędziowa serii TRM 900 zaprojektowana została do prac z elementami do 360kg. Solidna, ciężka i wytrzymała konstrukcja z odlewu żeliwnego sprawia że wykonywana praca stoi na najwyższym poziomie. Nieograniczone możliwości zastosowań: frezowanie, wiercenie, gwintowanie, etc. Hydrauliczny zacisk narzędzi, łożyska wrzeciona NSK/SKF, centralne smarowanie, duża osłona stołu to niewątpliwe atuty tej obrabiarki Uchwyt wrzeciona pionowego SK 40 / DIN 69871A. Stół 900x500. Przesuwy x/y/z 560/440/345 mm


  • Wyposażenie standardowe obejmuje hydrauliczny zacisk narzędzi DIN 69872 znacząco redukując przestoje

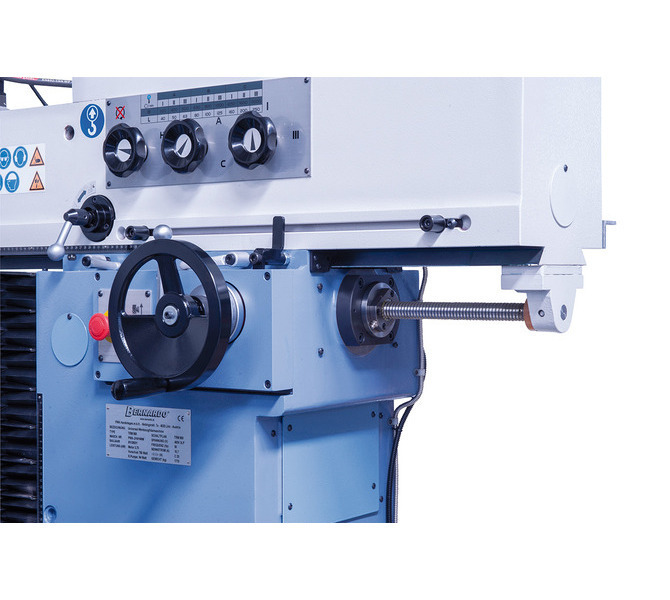

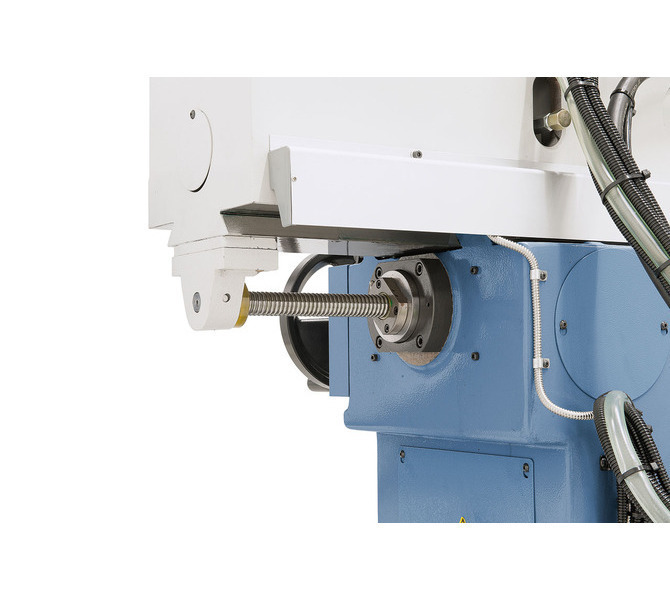

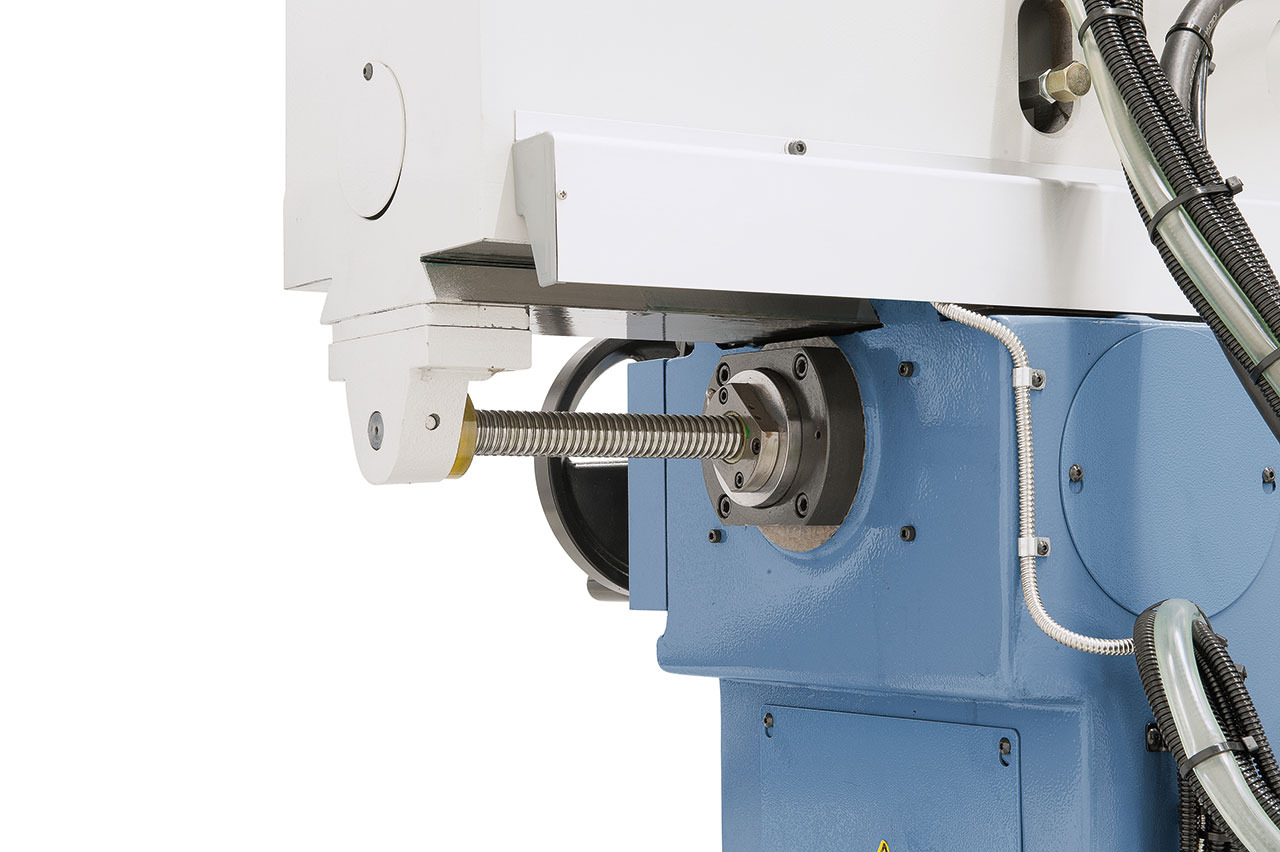

  • Śruby kulowe we wszystkich trzech osiach minimalizujące luzy

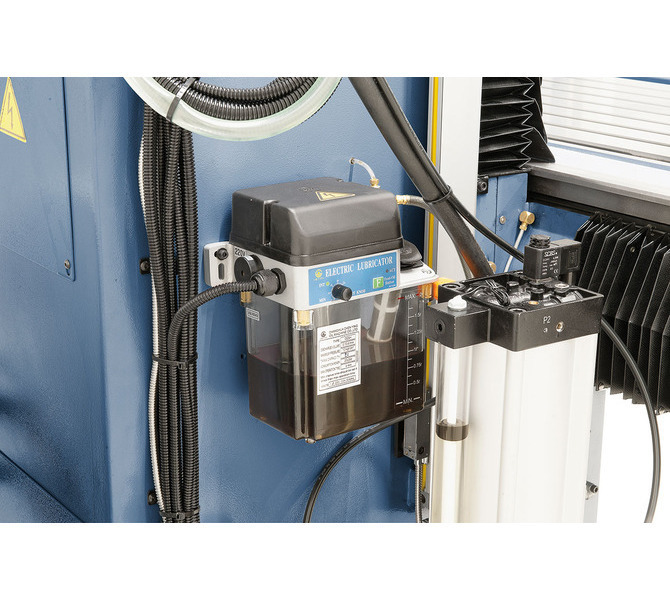

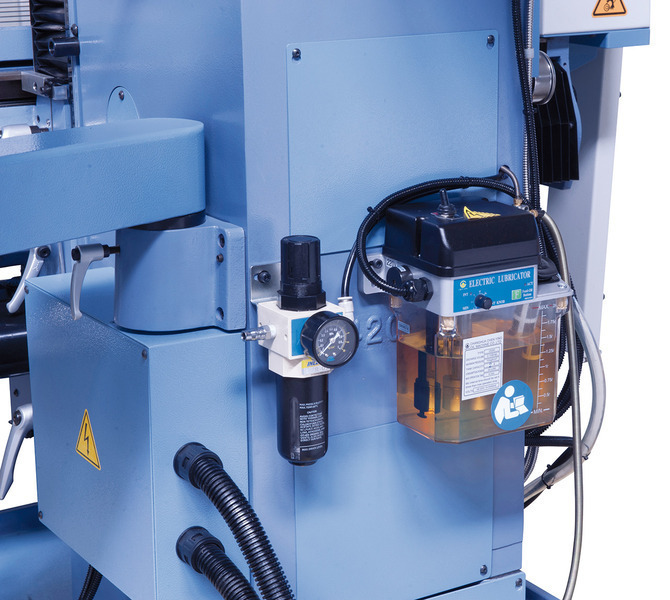

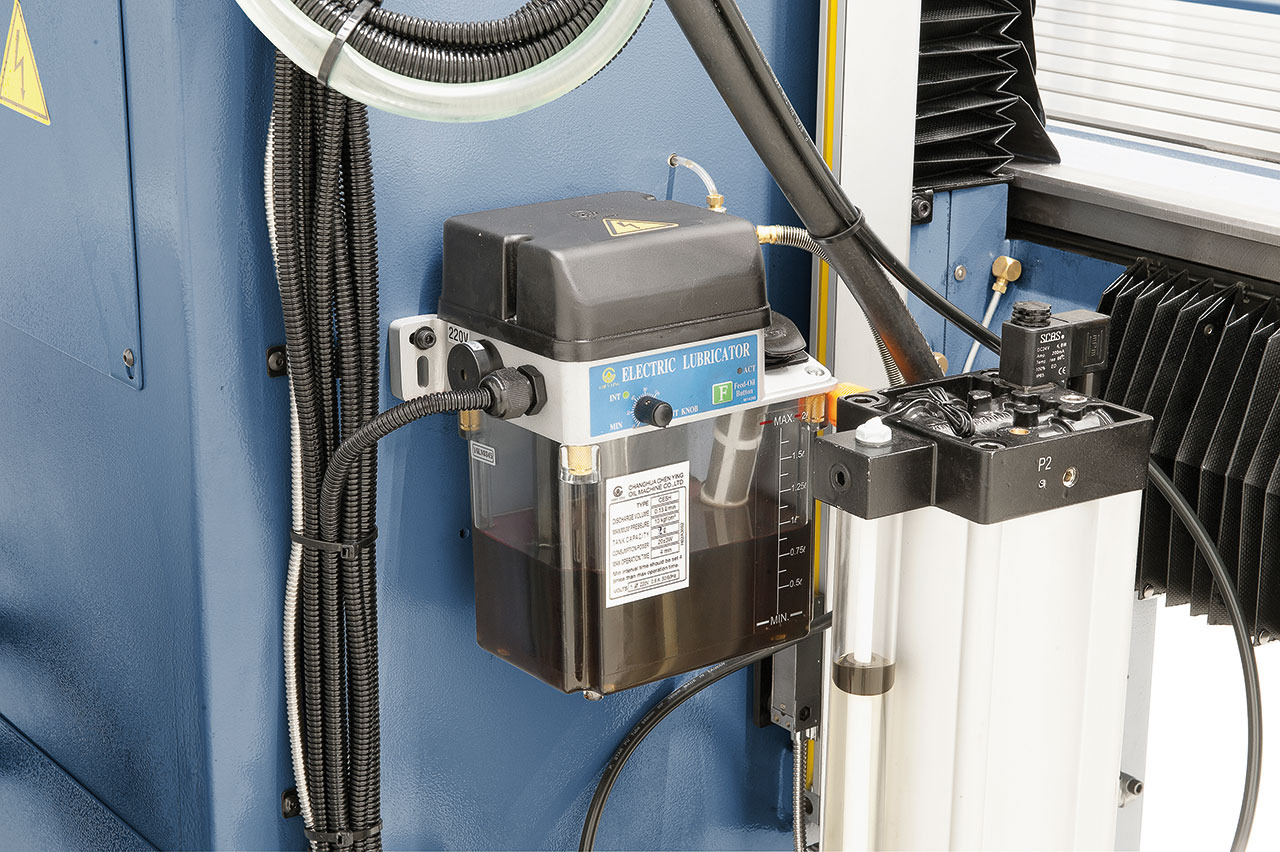

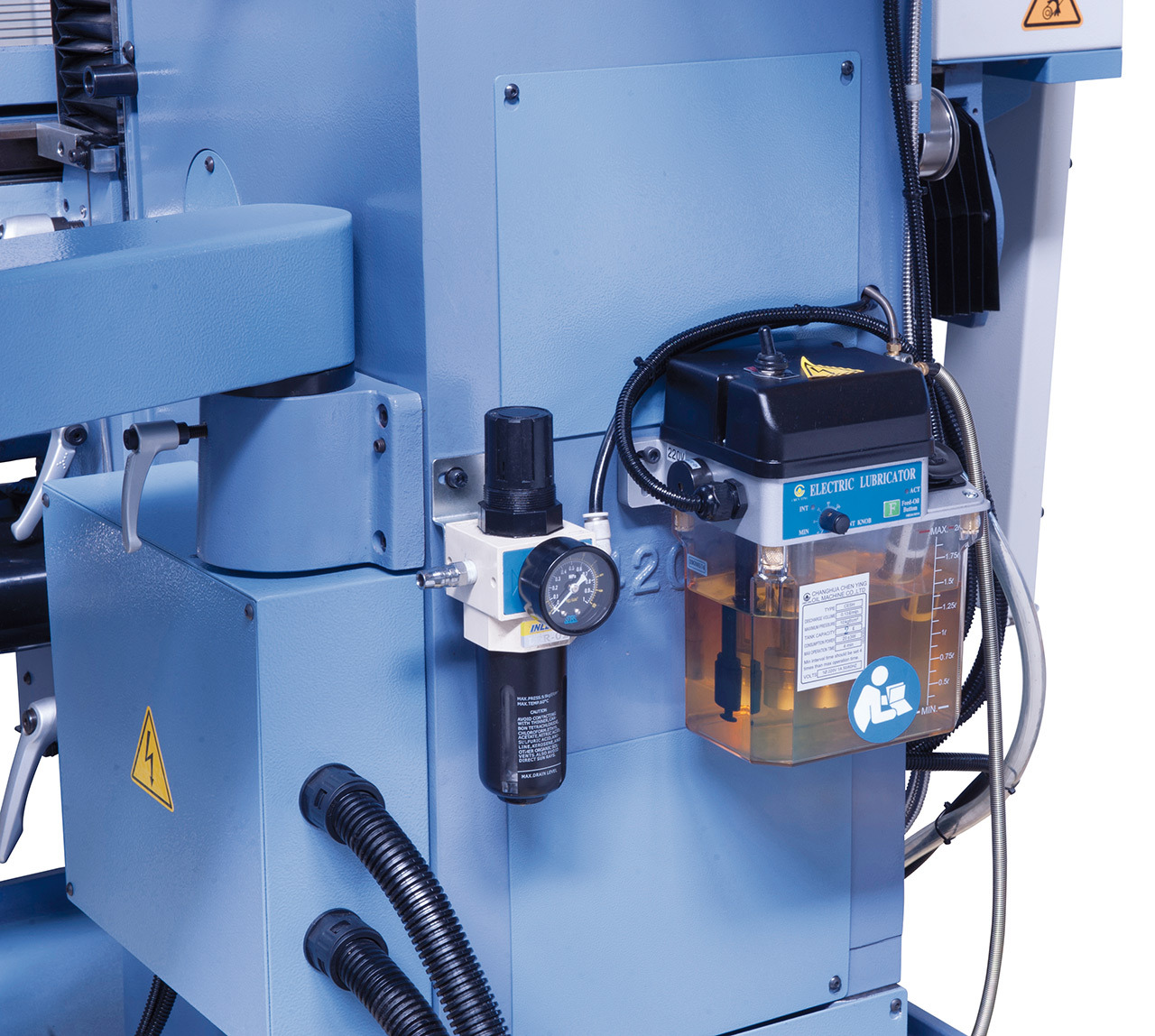

  • Centralne smarowanie z pompą elektryczną w zakresie dostawy

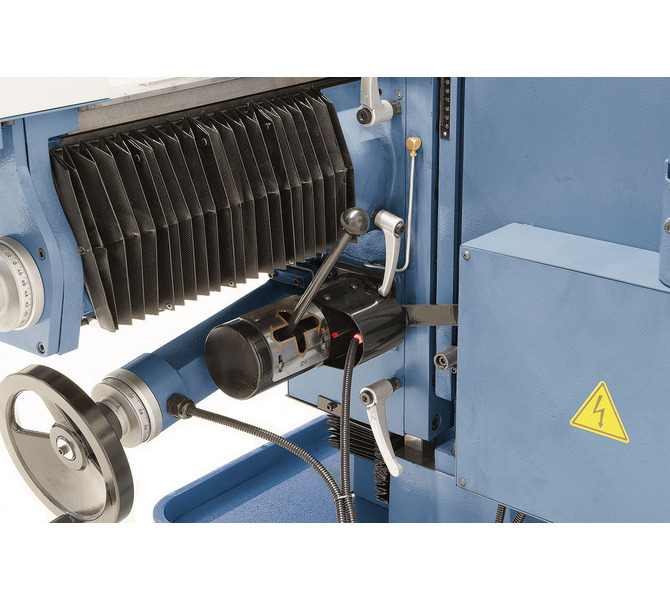

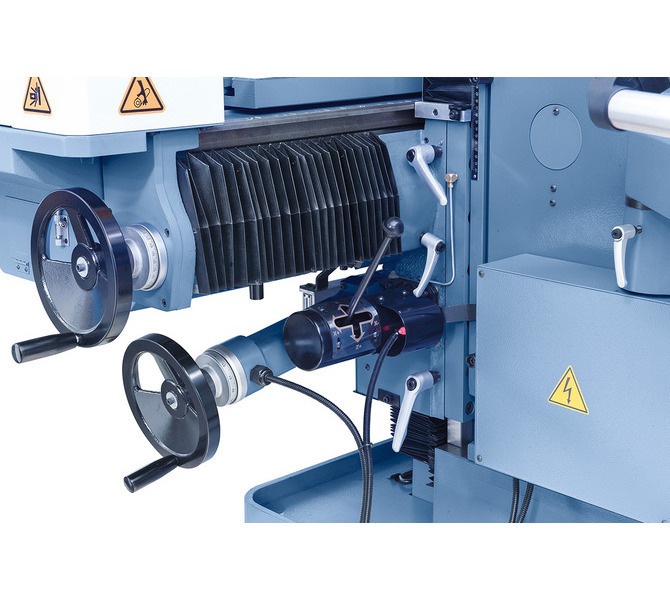

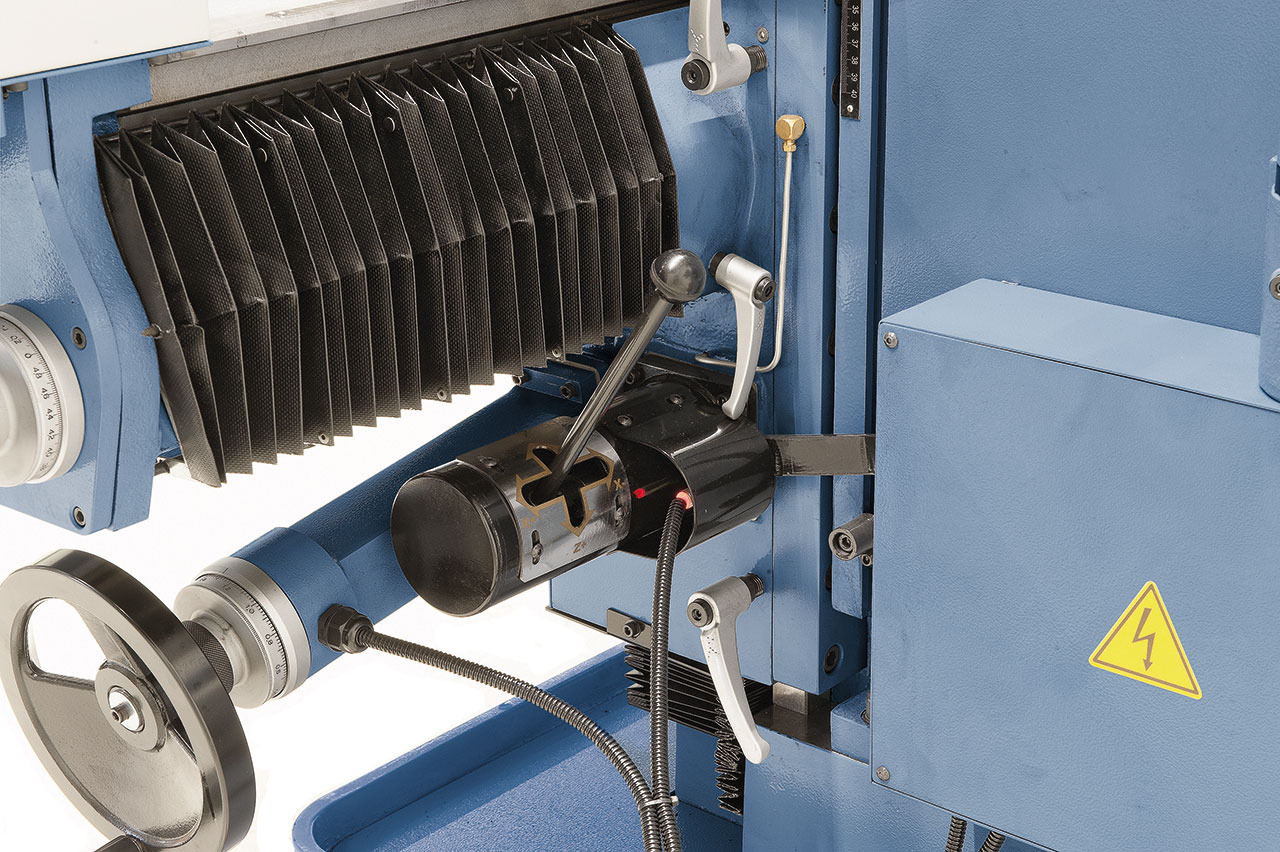

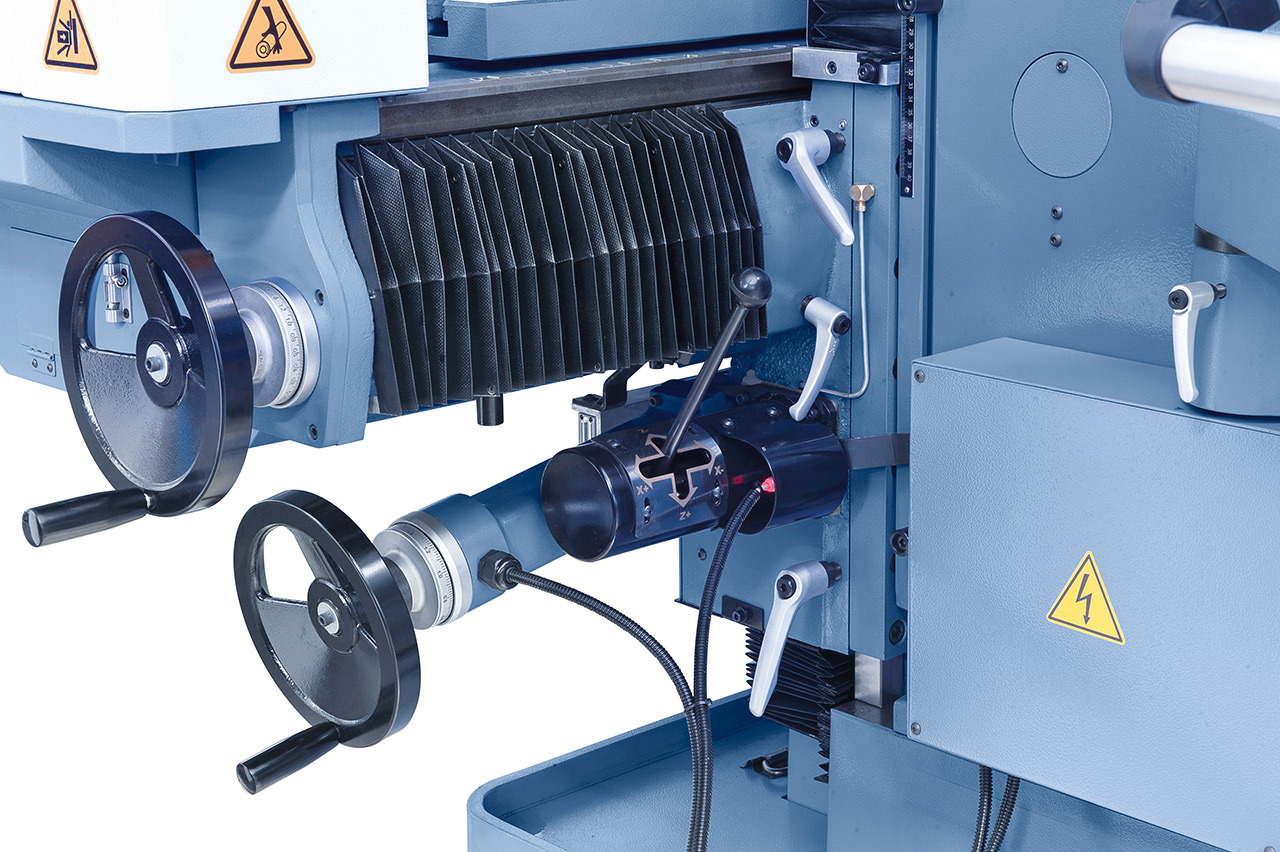

  • W wyposażeniu standardowym z ręcznymi, automatycznymi i szybkimi posuwami we wszystkich trzech osiach

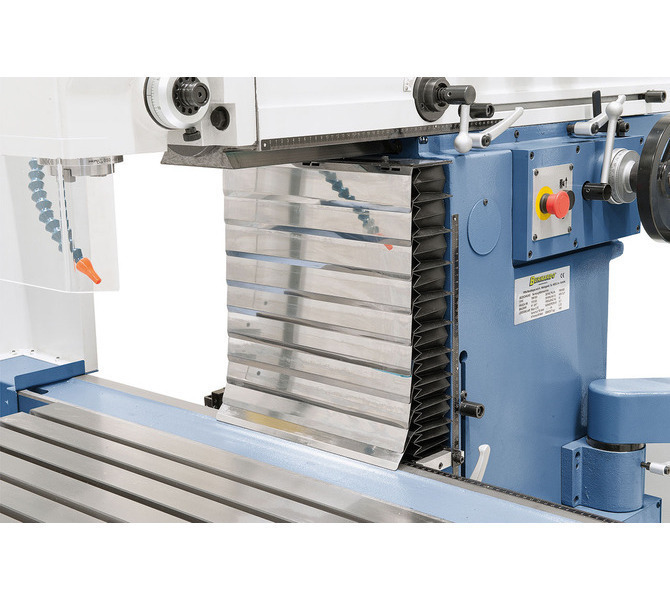

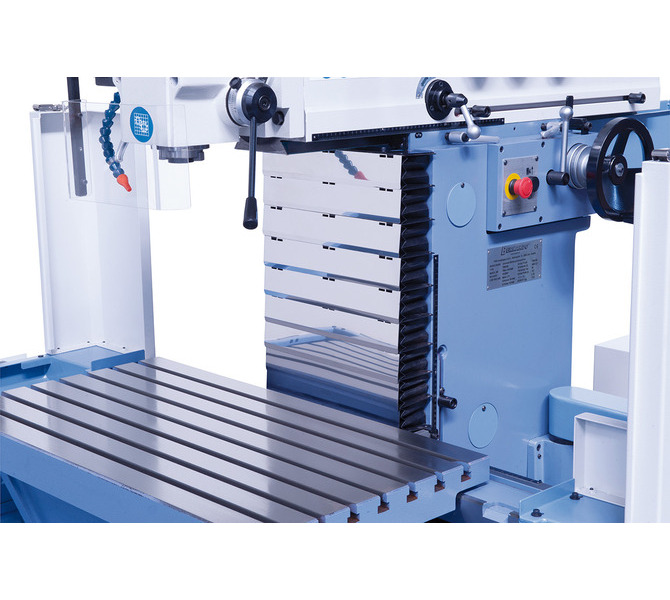

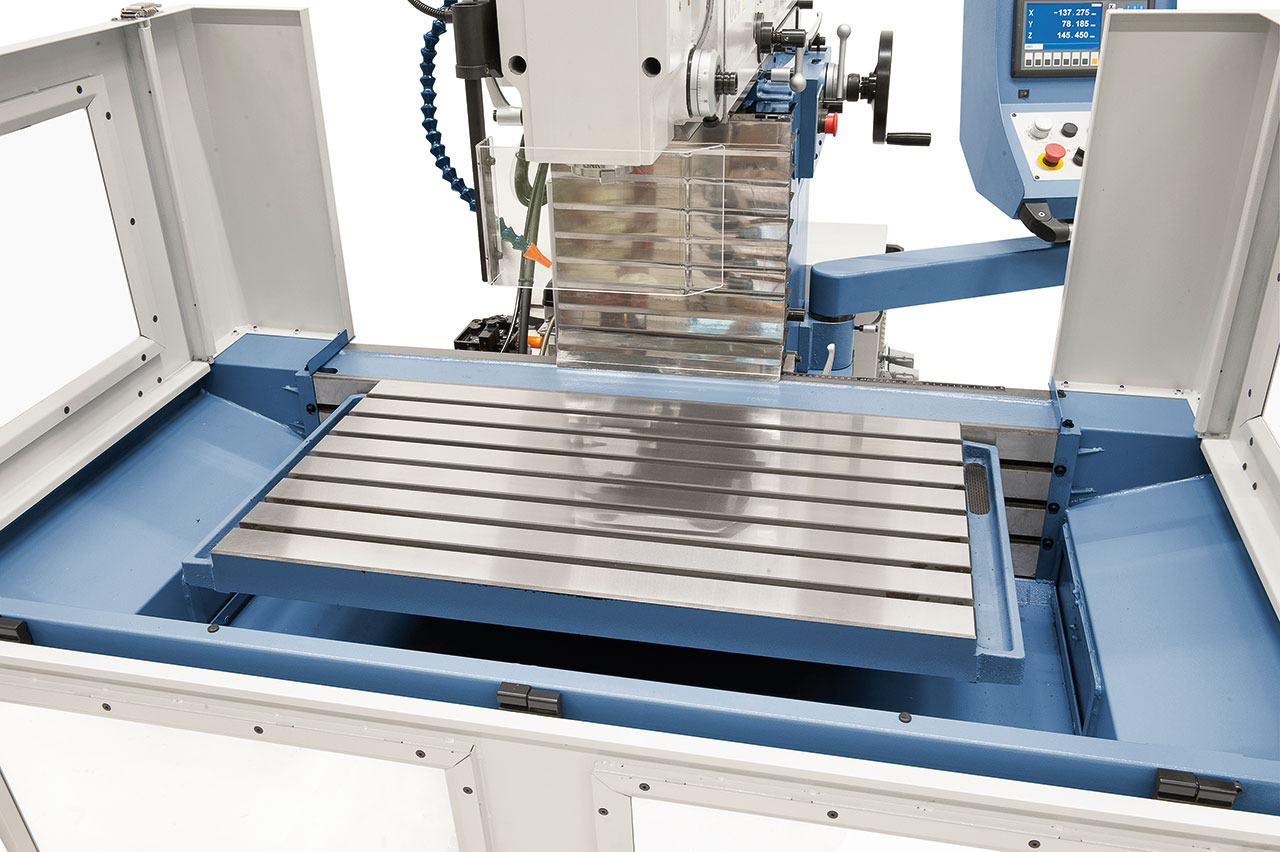

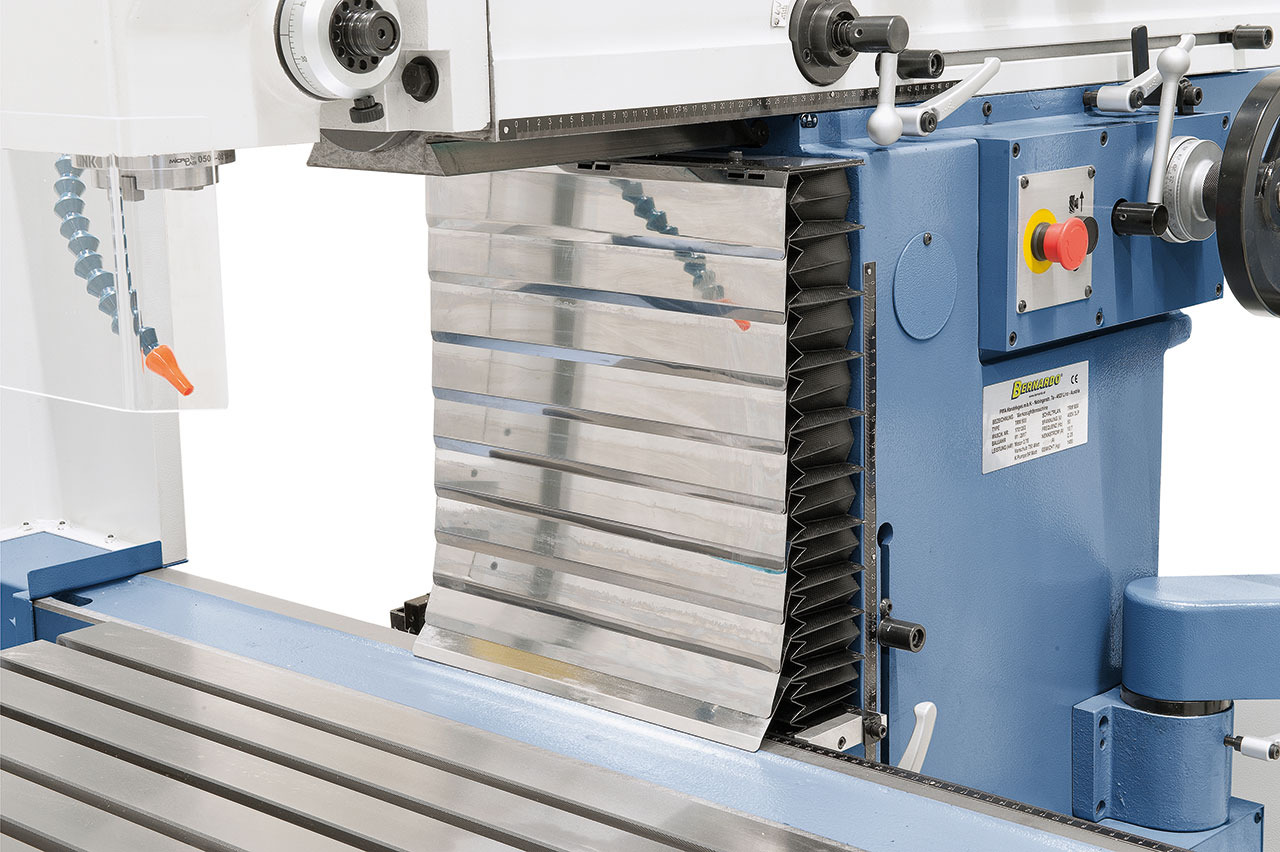

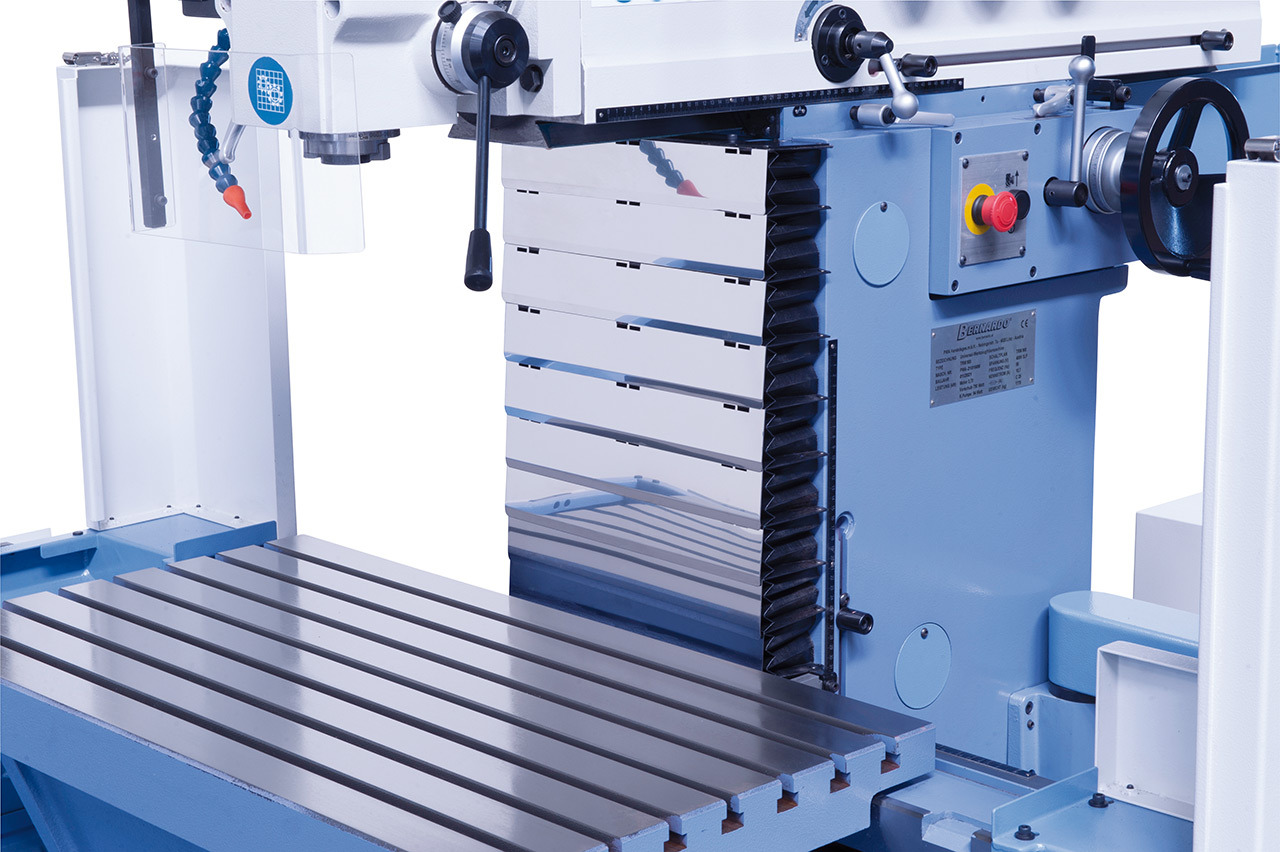

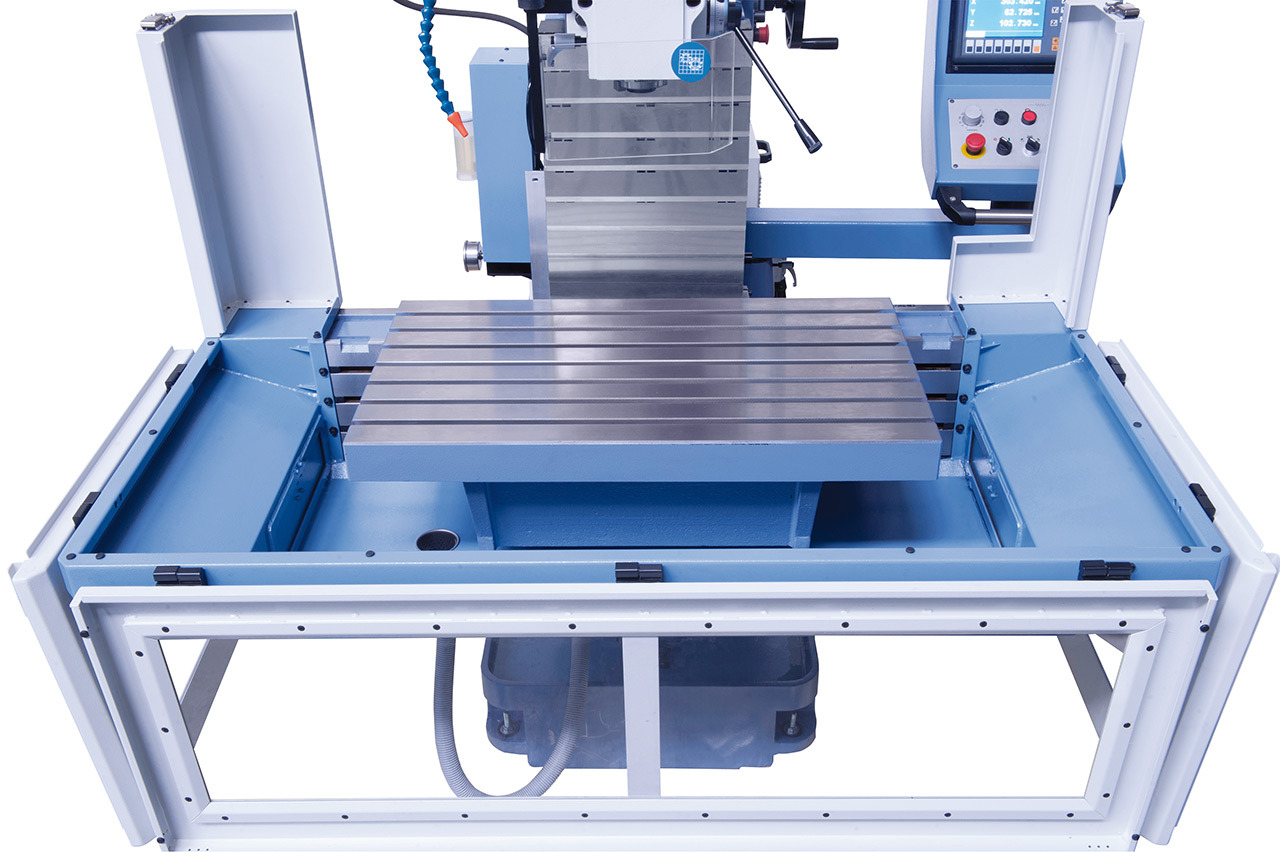

  • Pionowa powierzchnia mocowania z 3 rowkami teowymi do mocowania albo stołu roboczego, albo uniwersalnego stołu wychylnego, albo dużych przedmiotów obrabianych
  • Podstawa urządzenia z ciężkiego odlewu żeliwnego zapewnia pracę bez wibracji
  • Duża prowadnica w kształcie jaskółczego ogona w osi x i y, prowadnica prostokątna w osi z zapewniają dobrą stabilność

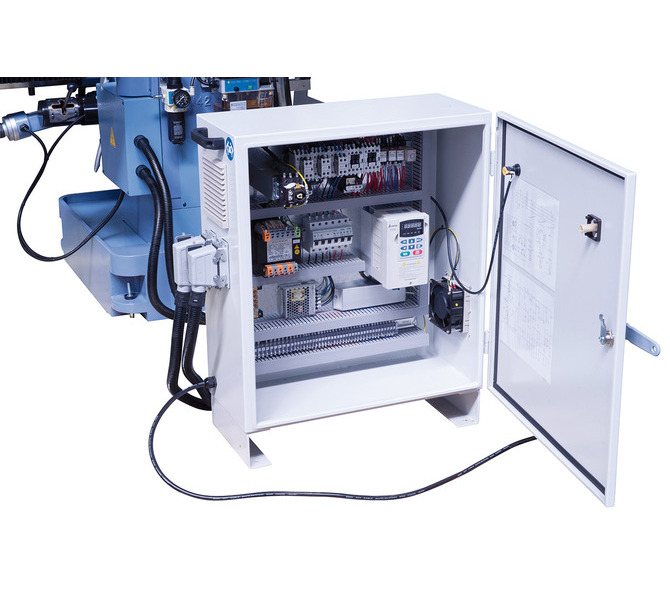

  • Inwerter służacy do bezstopniowej regulacji prędkości posuwu

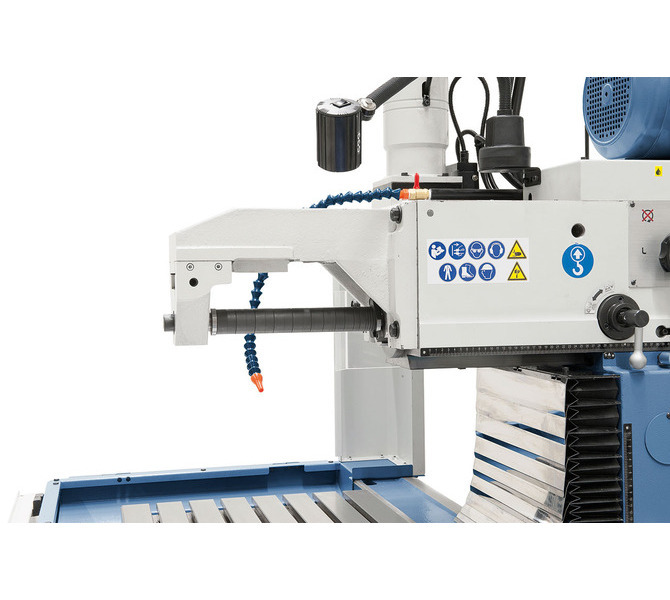

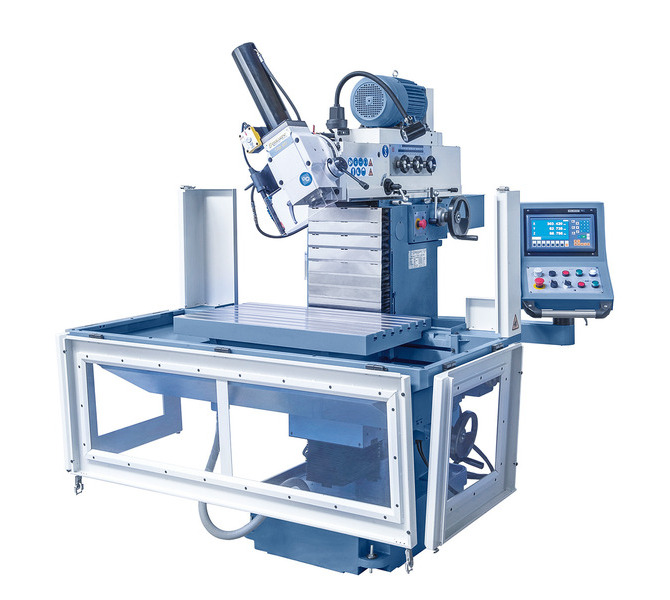

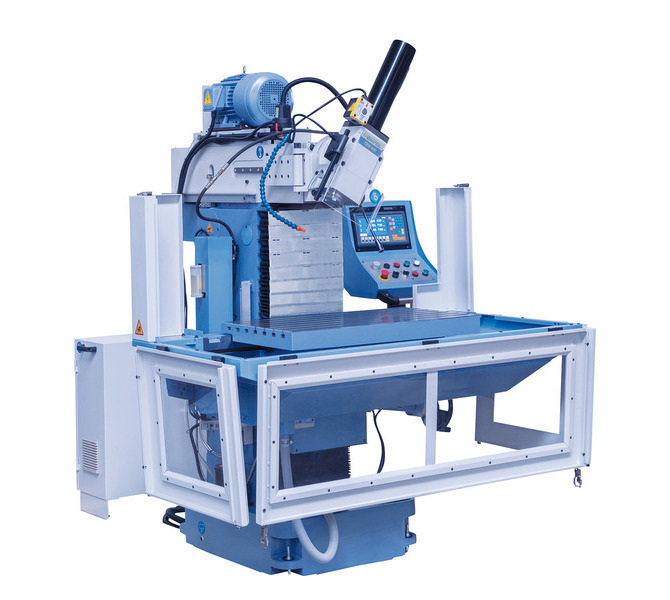

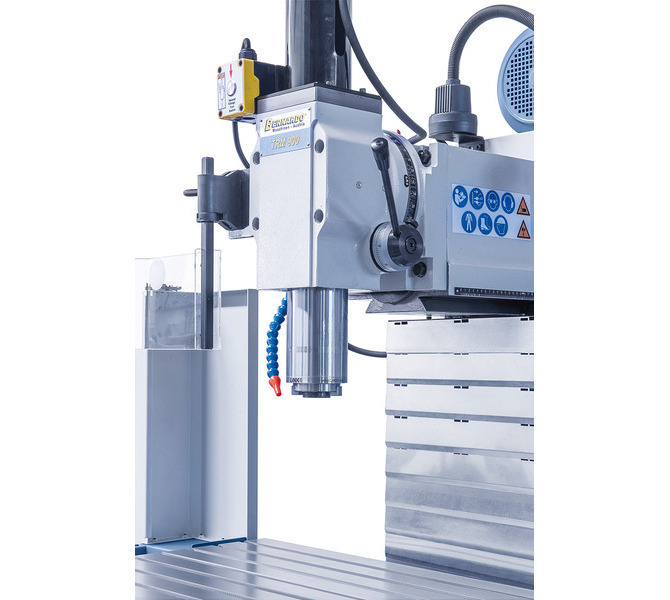

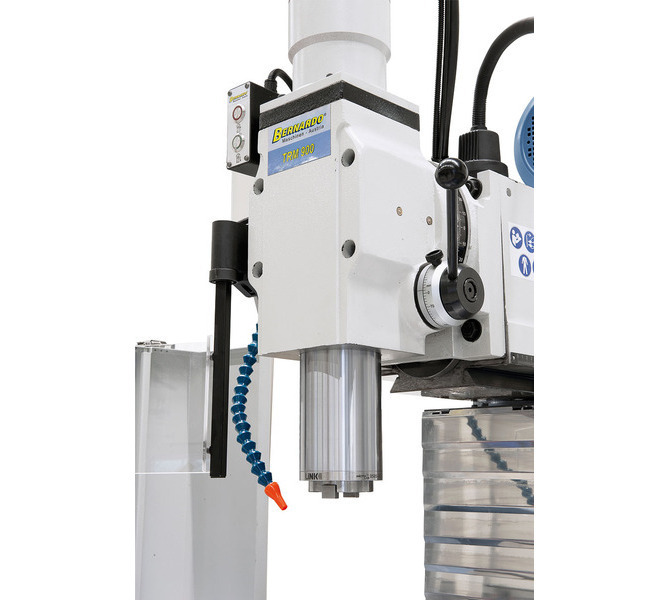

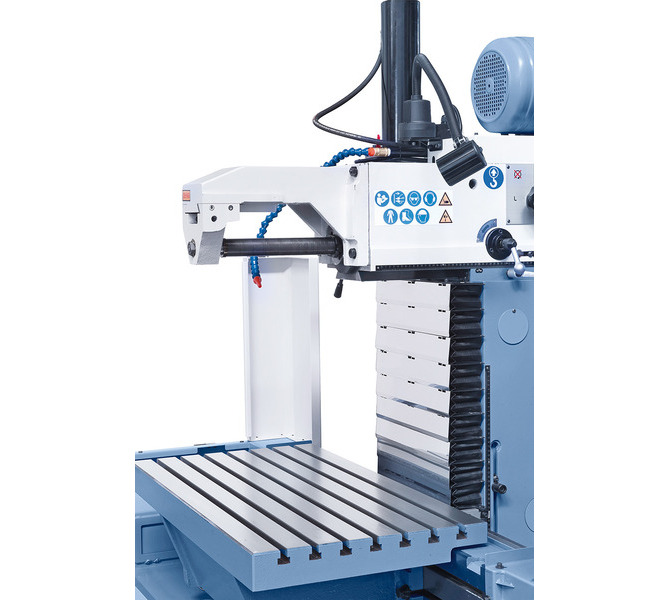

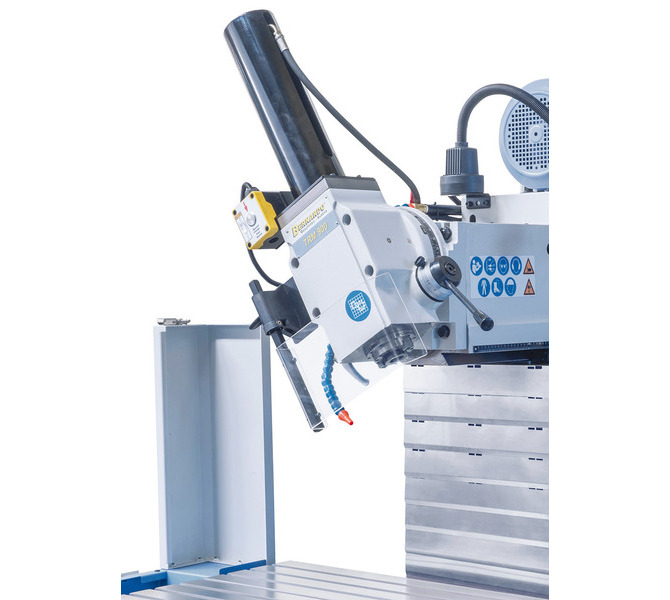

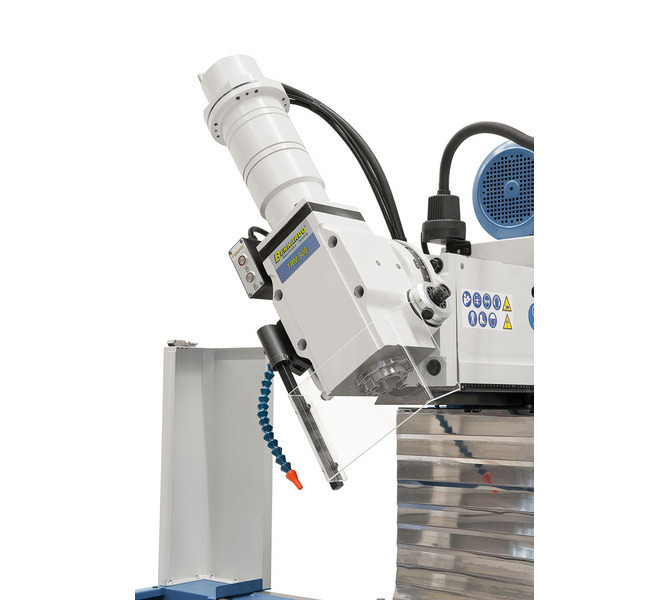

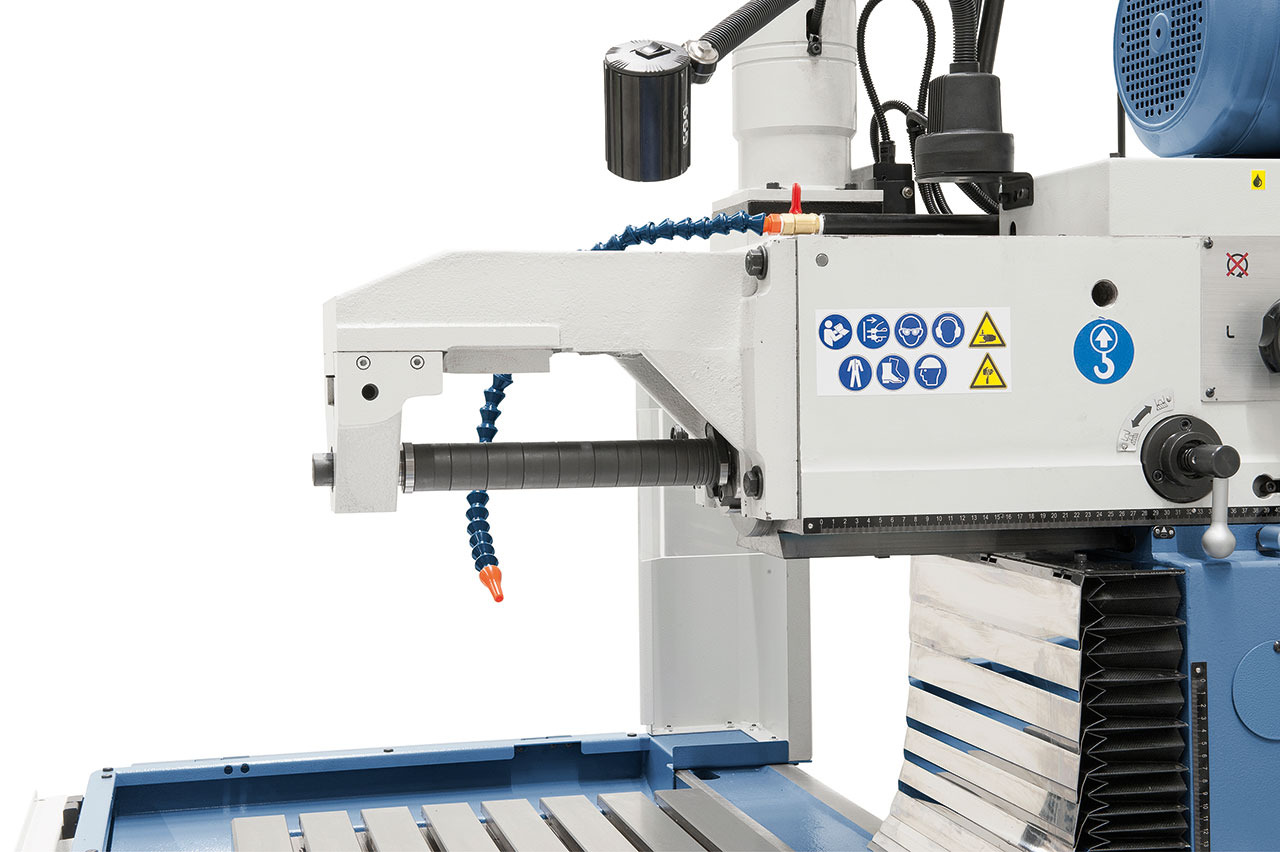

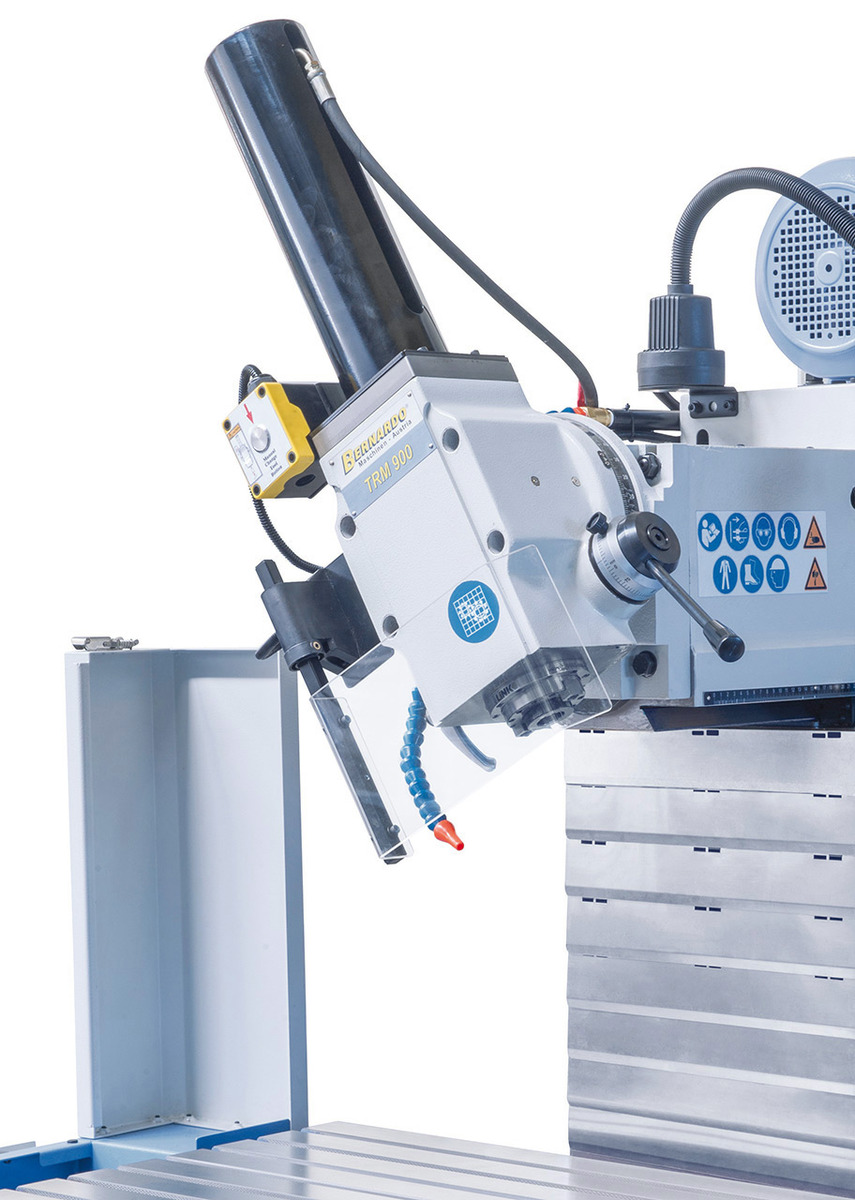

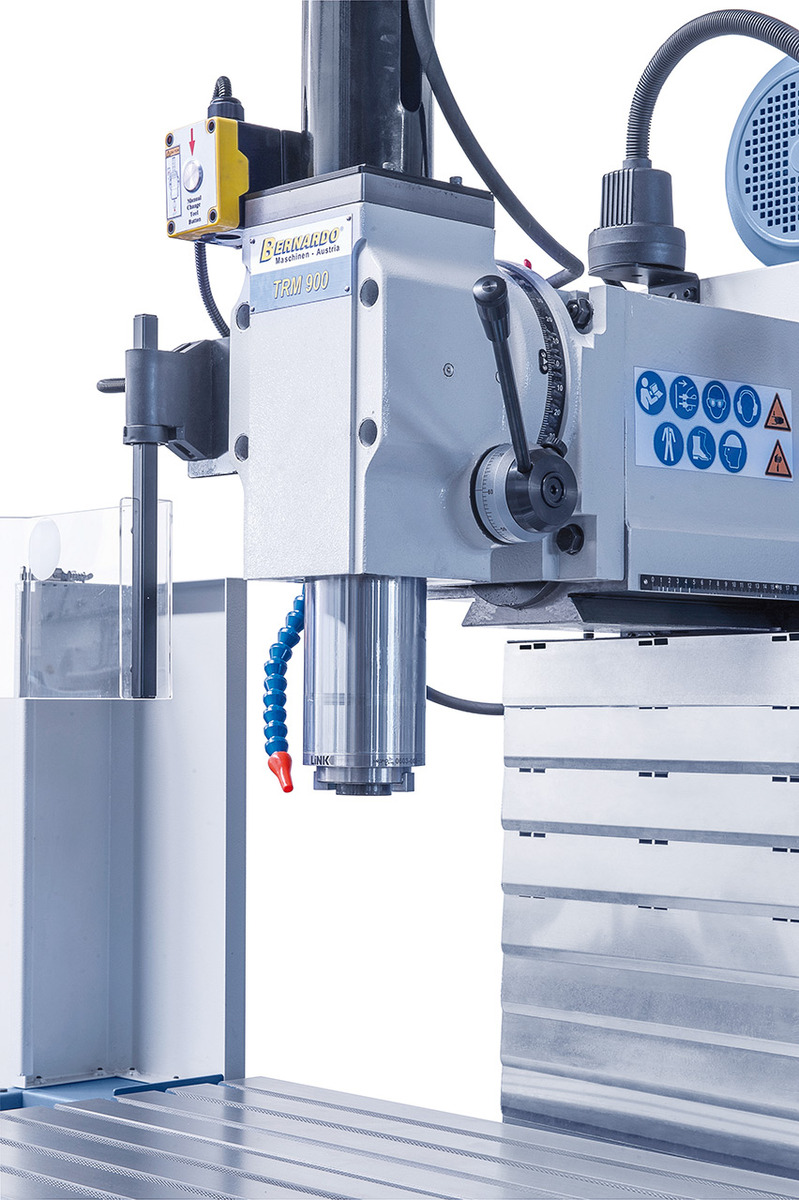

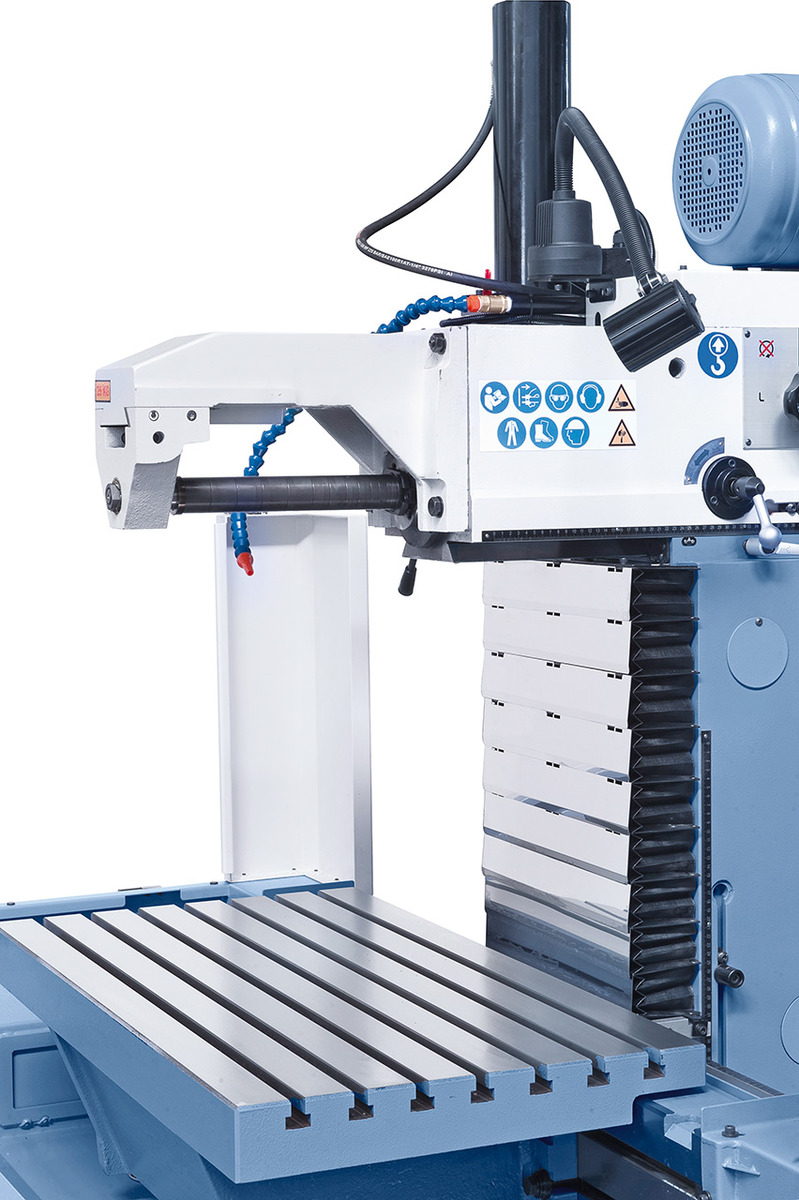

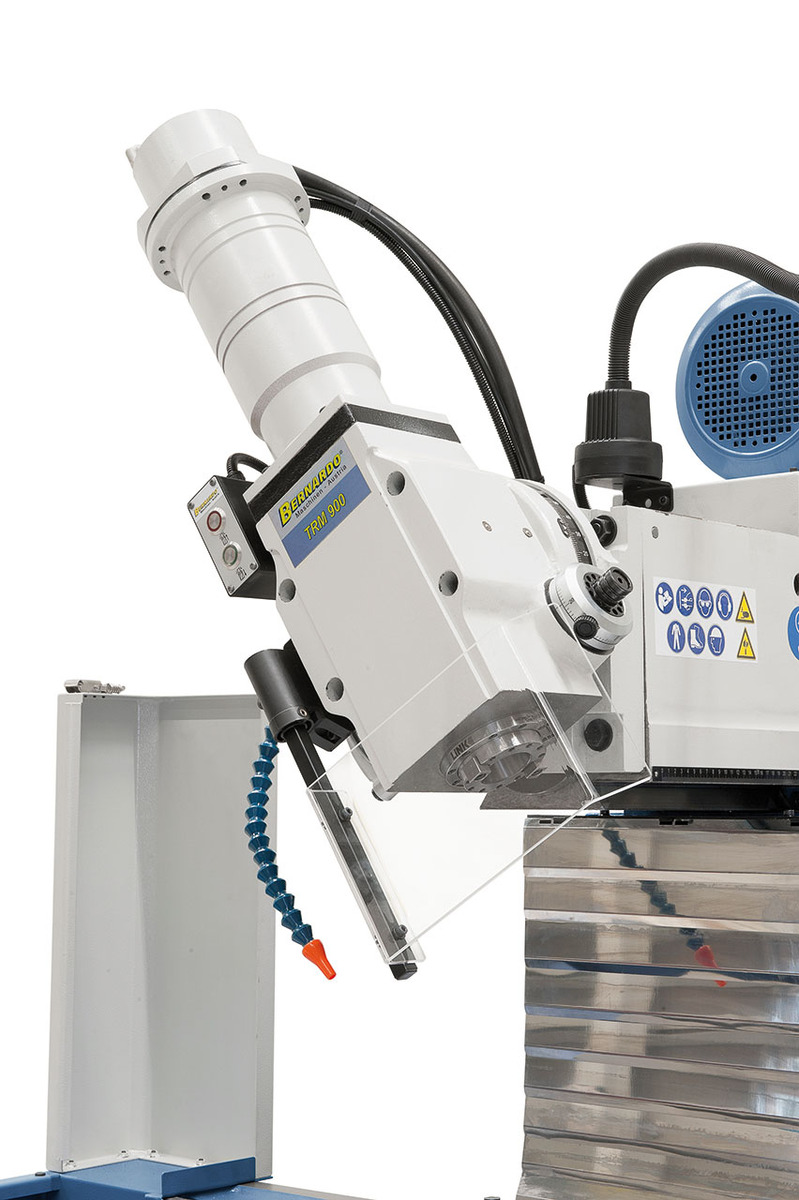

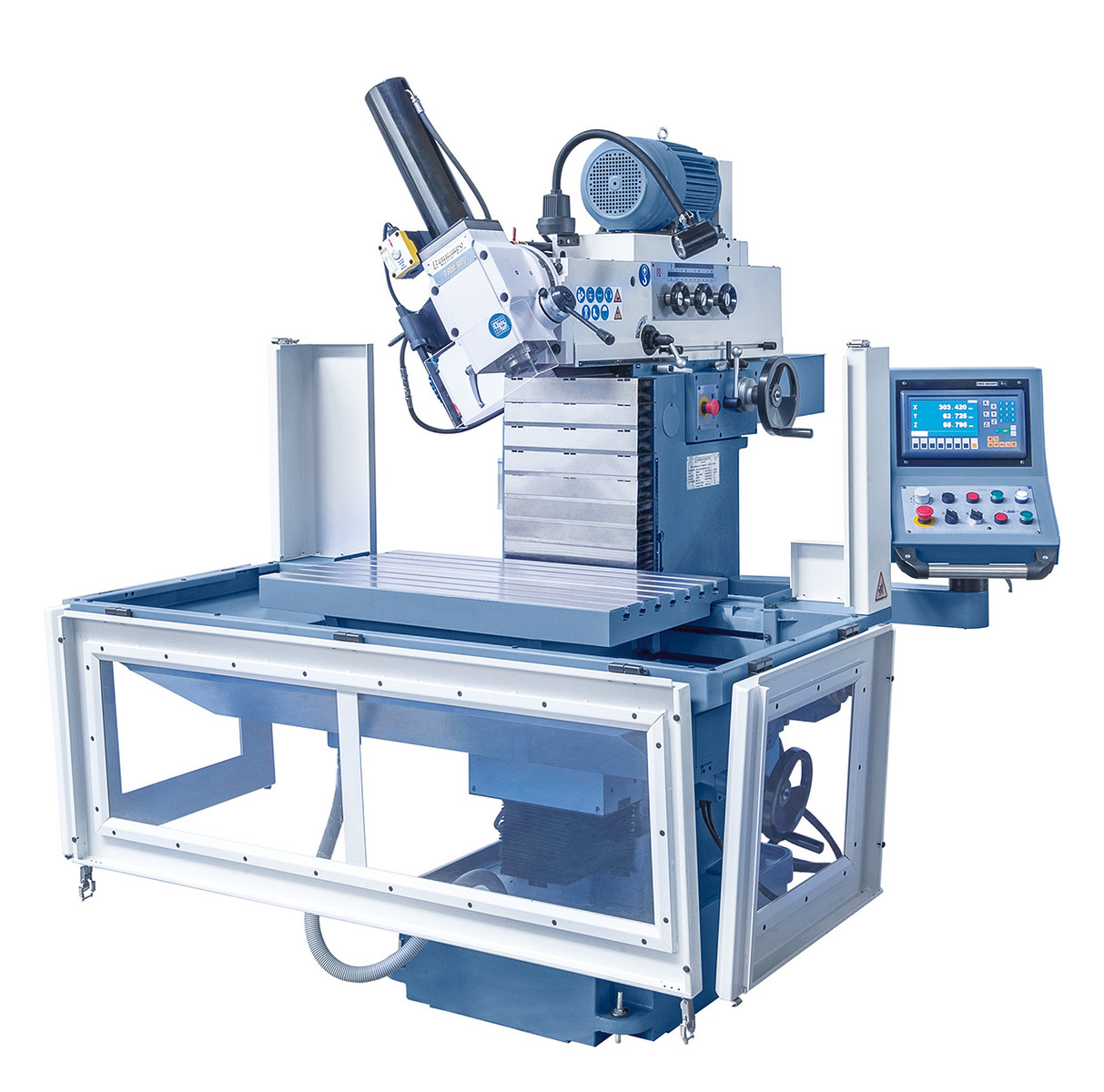

  • Obracana głowica umożliwiająca frezowanie poziome

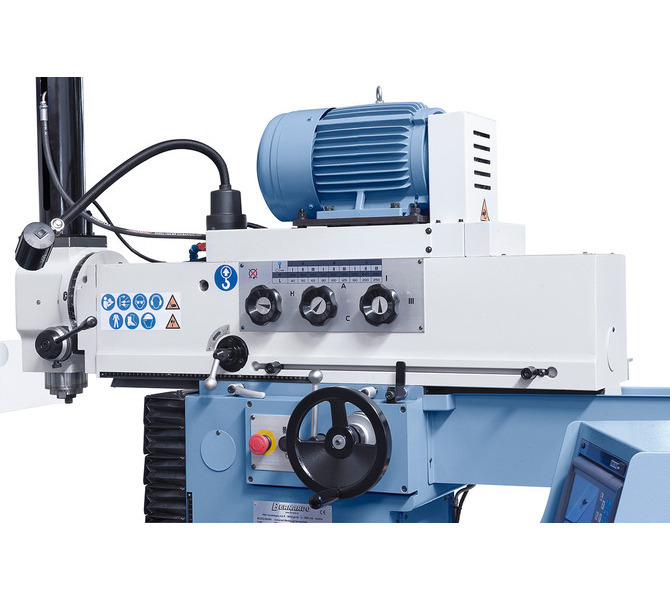

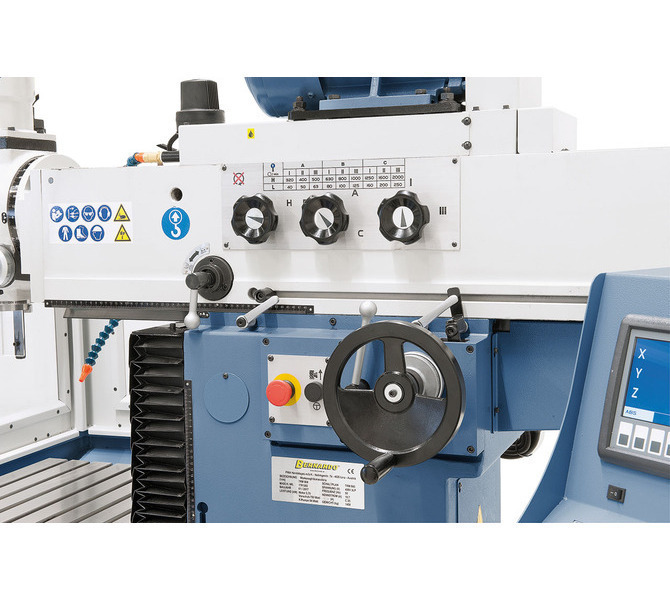

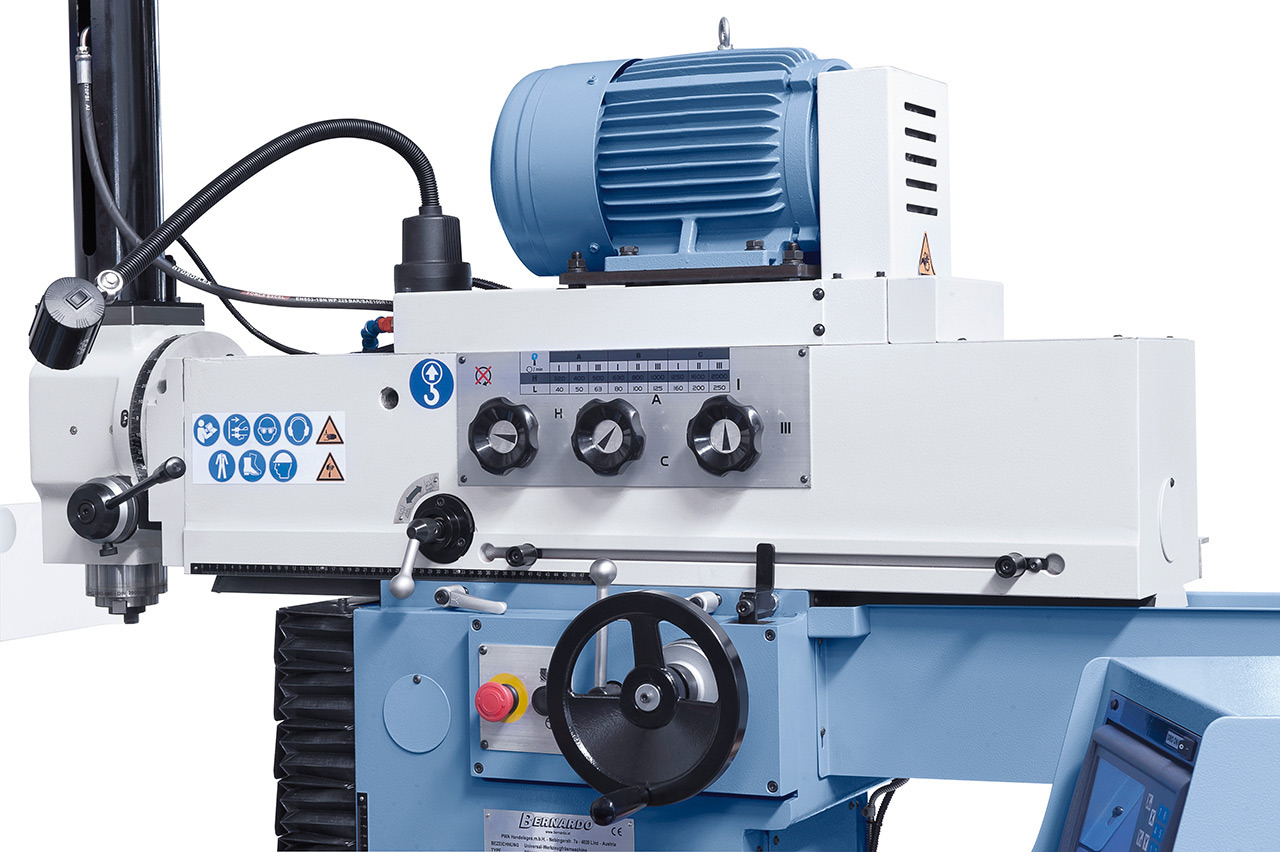

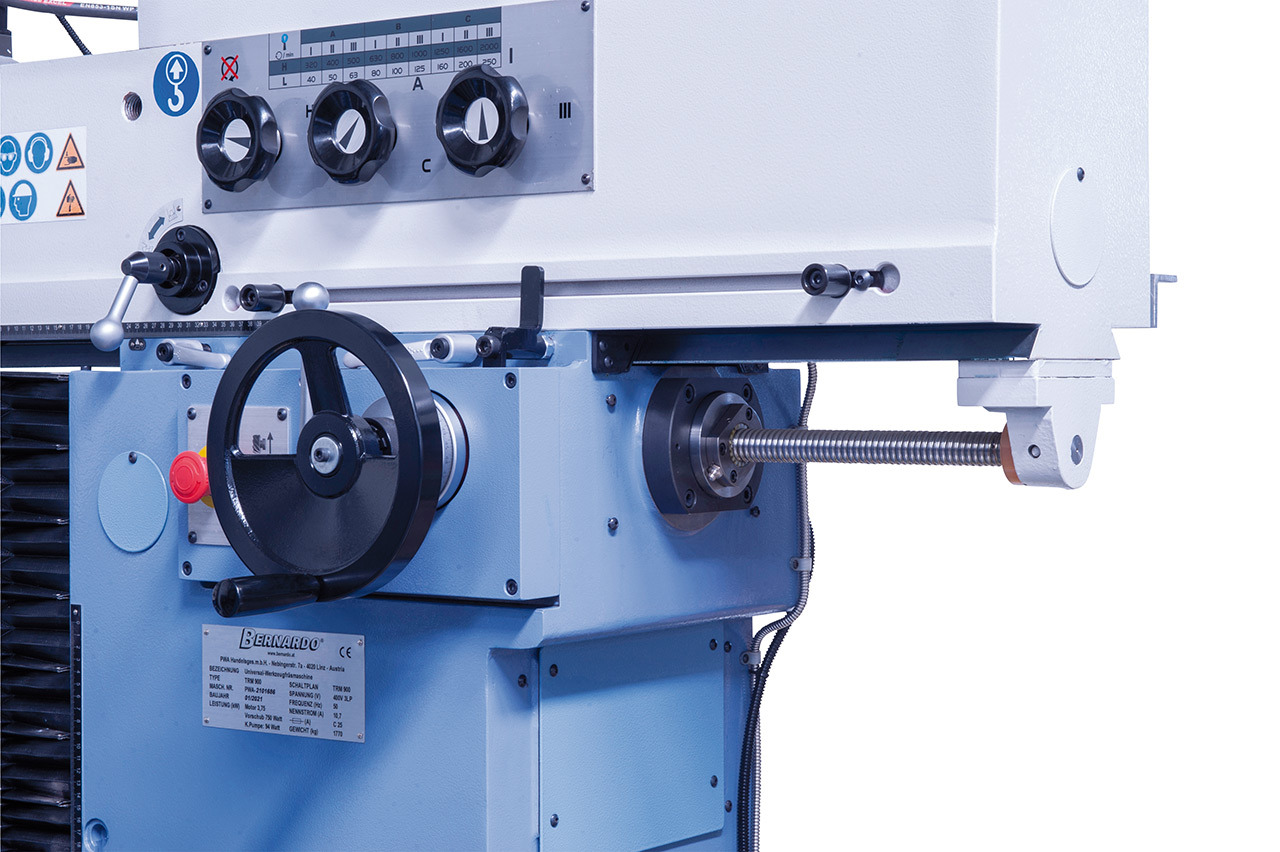

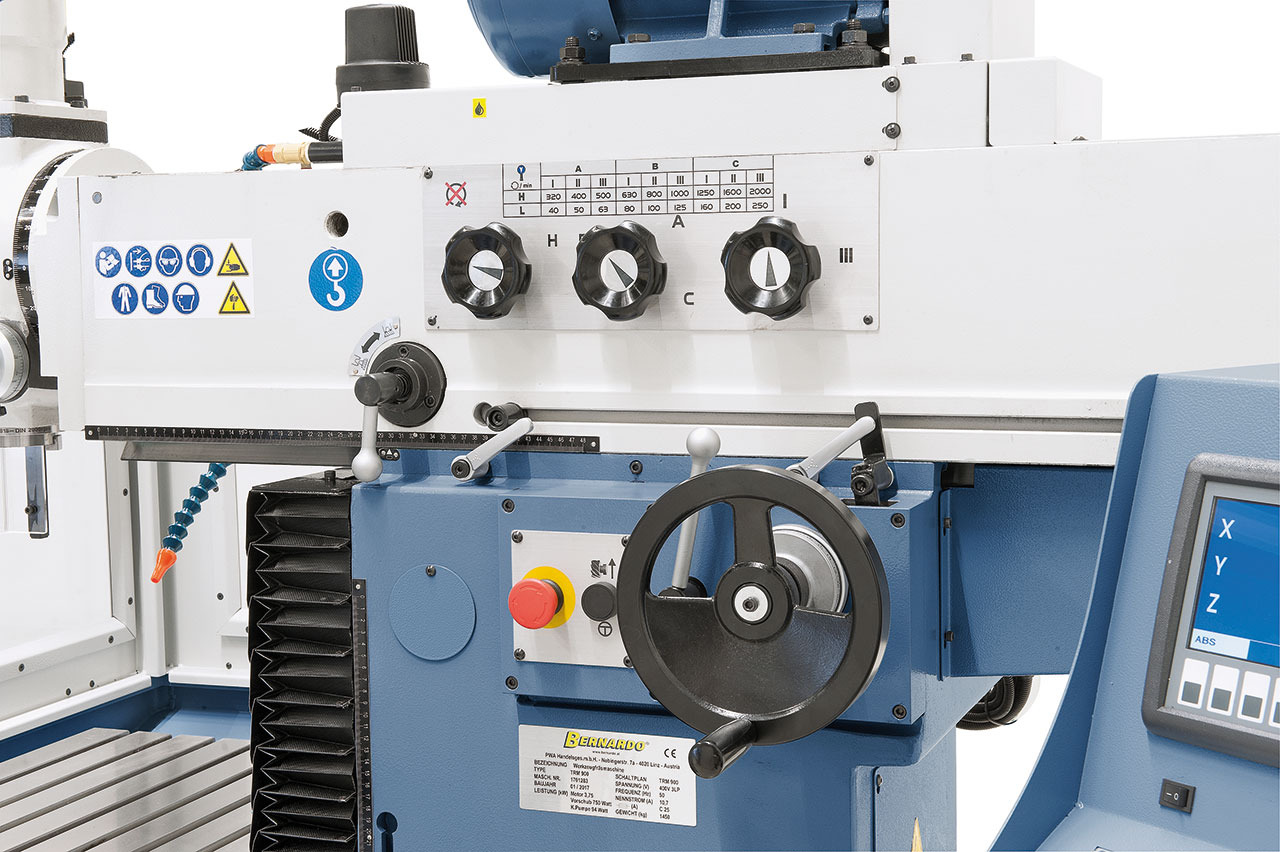

  • Ramię górne z przejrzyście umieszczonym mechanizmem przekładniowym do regulacji prędkości obrotowej wrzeciona

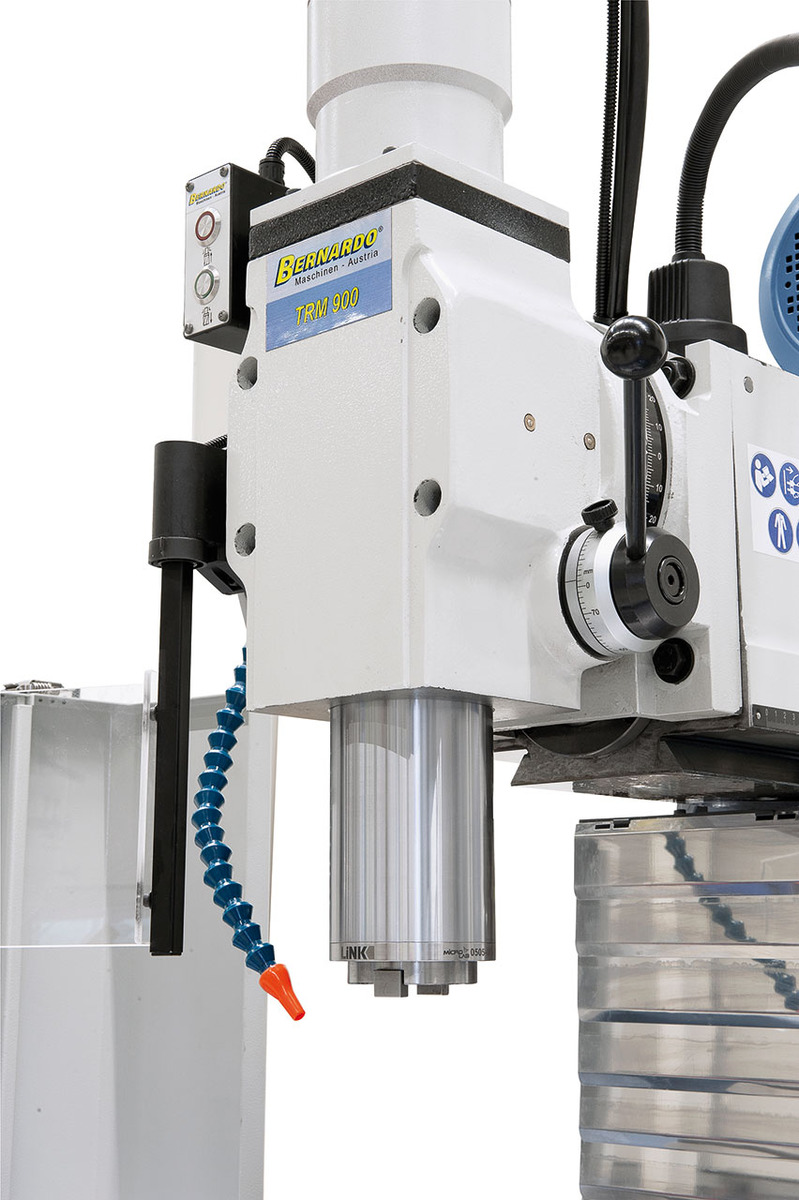

  • Łożysko wrzeciona głównego NSK / SKF

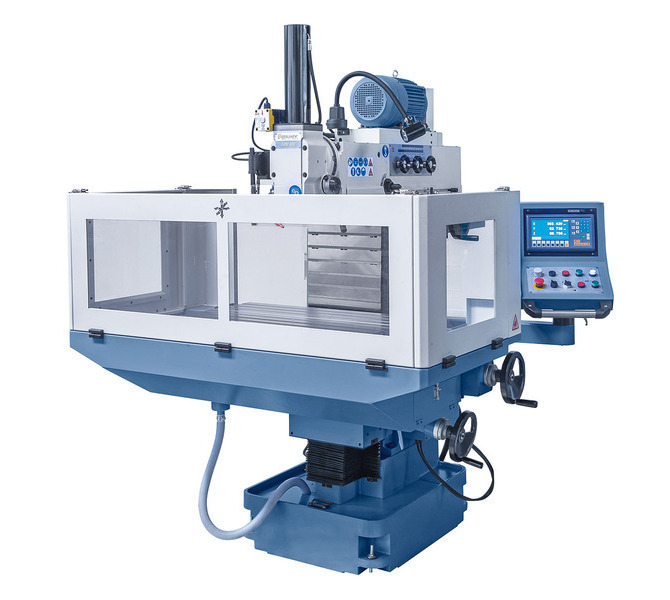

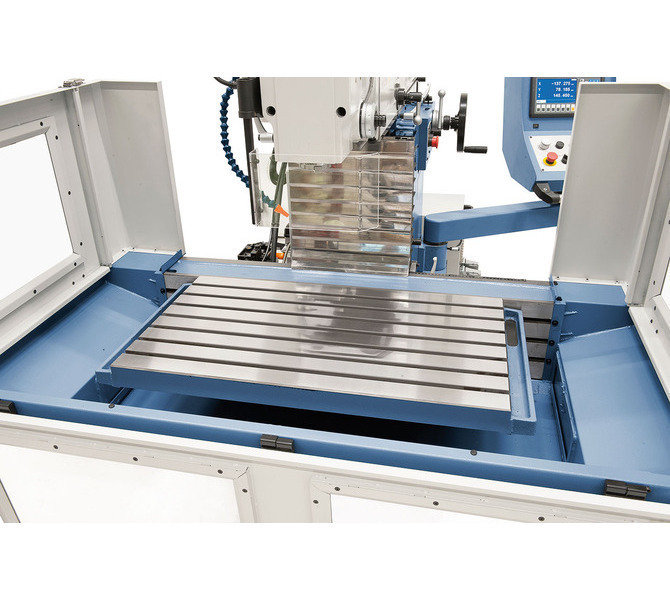

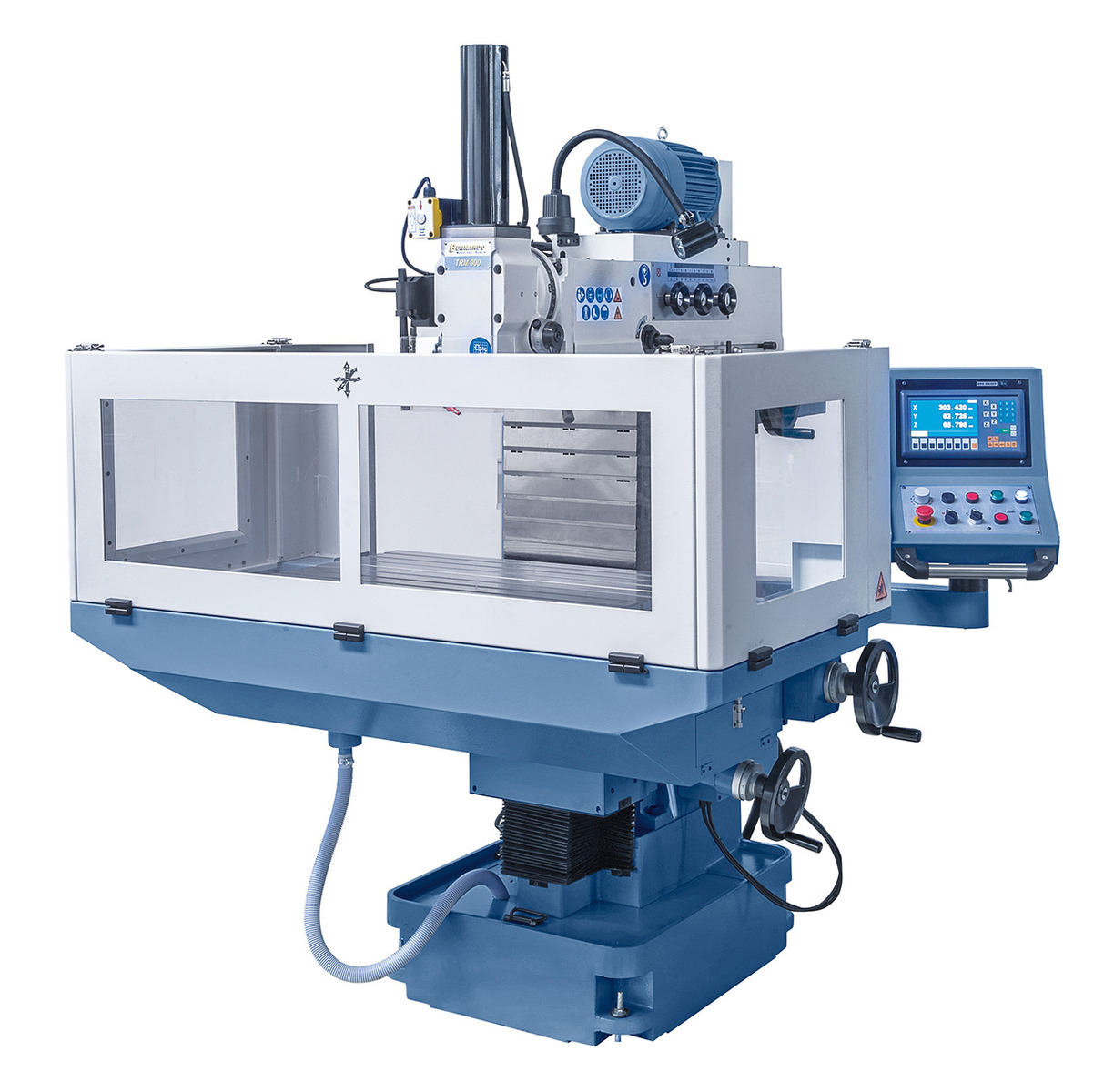

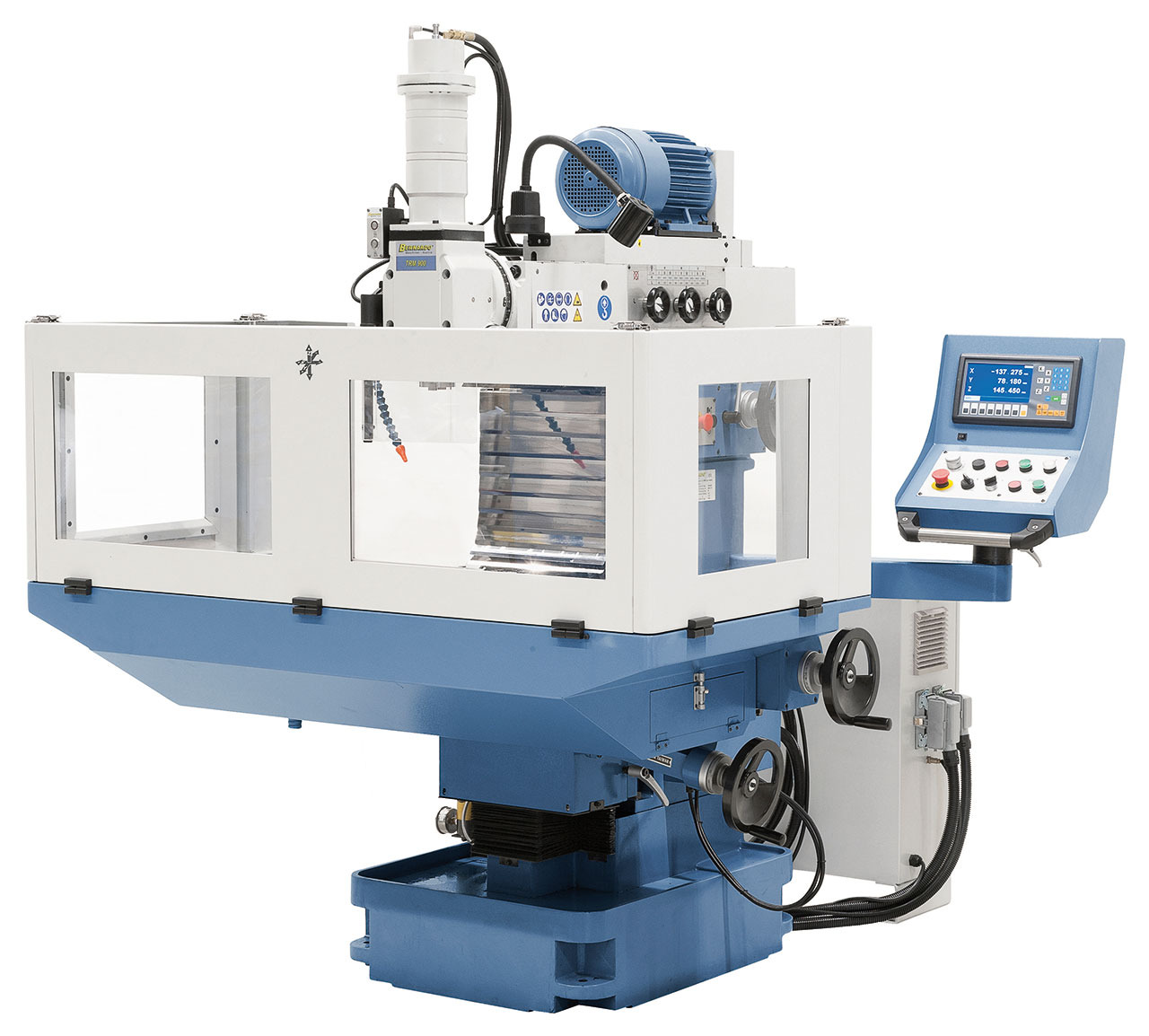

  • Duża solidna osłona zapewniająca bezpieczeńśtwo oraz czystość obróbki

Specyfikacja techniczna

Wielkość stołu - szerokość900 mm
Wielkość stołu - głębokość500 mm
Wielkość stołu pionowego (dł. x wys.)1200x250 mm
Stożek uchwytu wrzecionaSK 40 / ISO 40
Prędkość obrotowa wrzeciona min.40 obr./min.
Prędkość obrotowa wrzeciona max.2000 obr./min.
Prędkość obrotowa wrzeciona poziomego min.40 obr./min.
Prędkość obrotowa wrzeciona poziomego max2000 obr./min.
Zmiana obrotów - ilosć biegów / bezstop.pionowe - 18, poziome - 18
Skok pinoli120 mm
Droga przesuwu w osi X560 (600*) mm
Droga przesuwu w osi Y440 (480*) mm
Droga przesuwu w osi Z345 (385*) mm
Odstęp wrzeciono / stół40 - 440 mm
Odstęp wrzeciono poziome / stół130 - 530 mm
Odstęp wrzeciono / kolumna maks.550 mm
Obciążenie stołu maks.360 KG

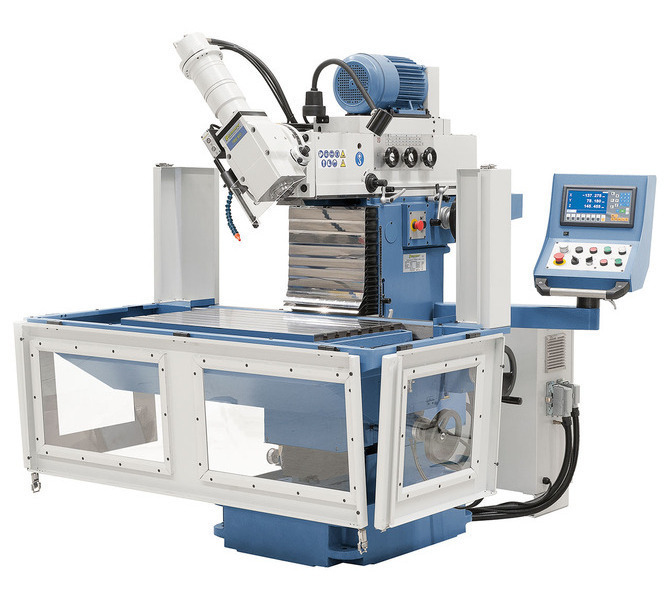

Wychylanie wrzeciennika-90° - +90°
Automatyczny posuwu w osi X10 - 450 mm/min
Automatyczny posuwu w osi Y10 - 450 mm/min
Automatyczny posuwu w osi Z10 - 450 mm/min
Szybki bieg osi X, Y, Z680 / 680 / 680 mm/min
Rowki T-owe (ilość, rozmiar, rozstaw)7 / 14 / 63 mm
Moc silnika3,75 kW
Serwosilnik / silnik posuwu0,75 Nm / kW
Wymiary - szerokość1850 mm
Wymiary - głębokość2135 mm
Wymiary - wysokość2030 mm
Waga ok.1700
TYPOWE DLA TEGO MODELU
Automatyczny posuw wrzecionaNIE
Bezstopniowa reg. obrotówNIE
Automatyczny posuw w osi XTAK
Automatyczny posuw w osi XTAK
Automatyczny posuw w osi ZTAK

Zakres dostawy

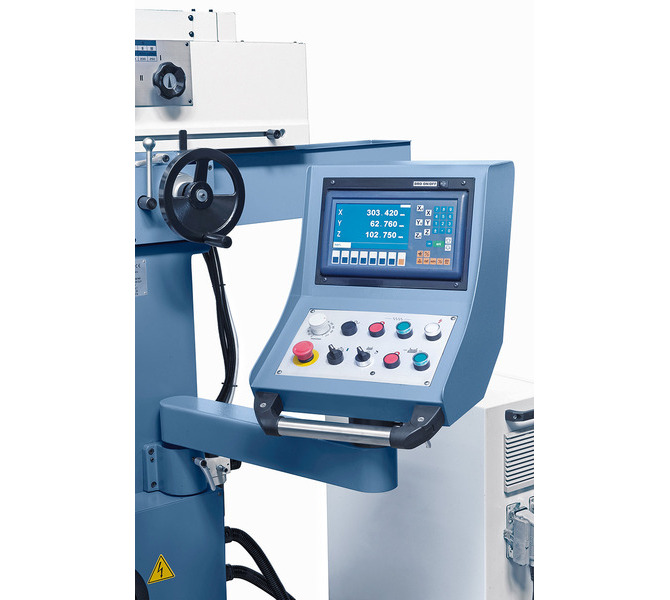

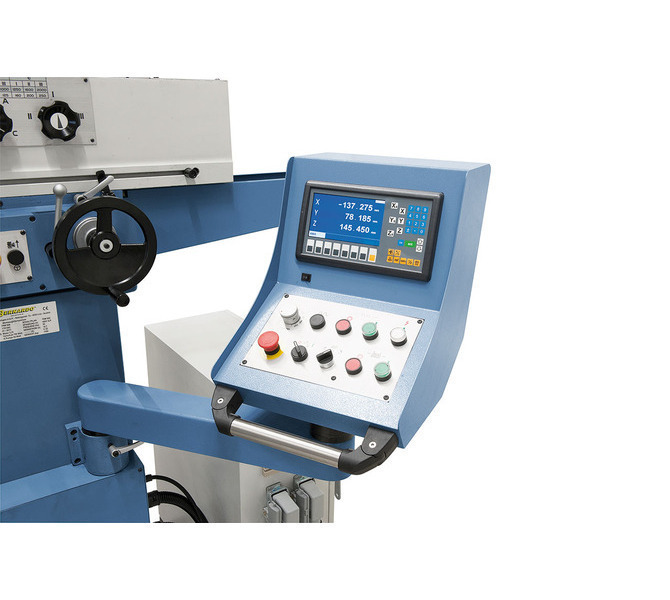

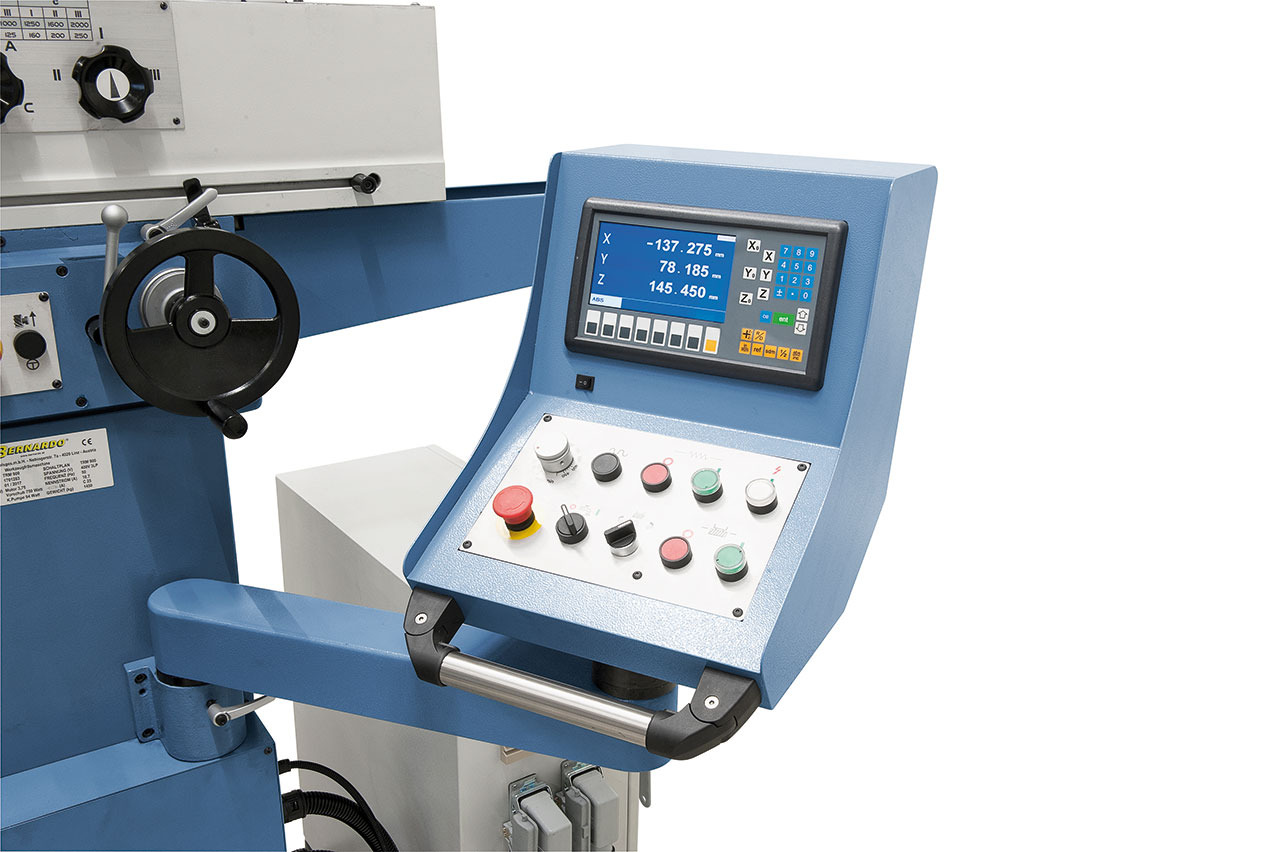

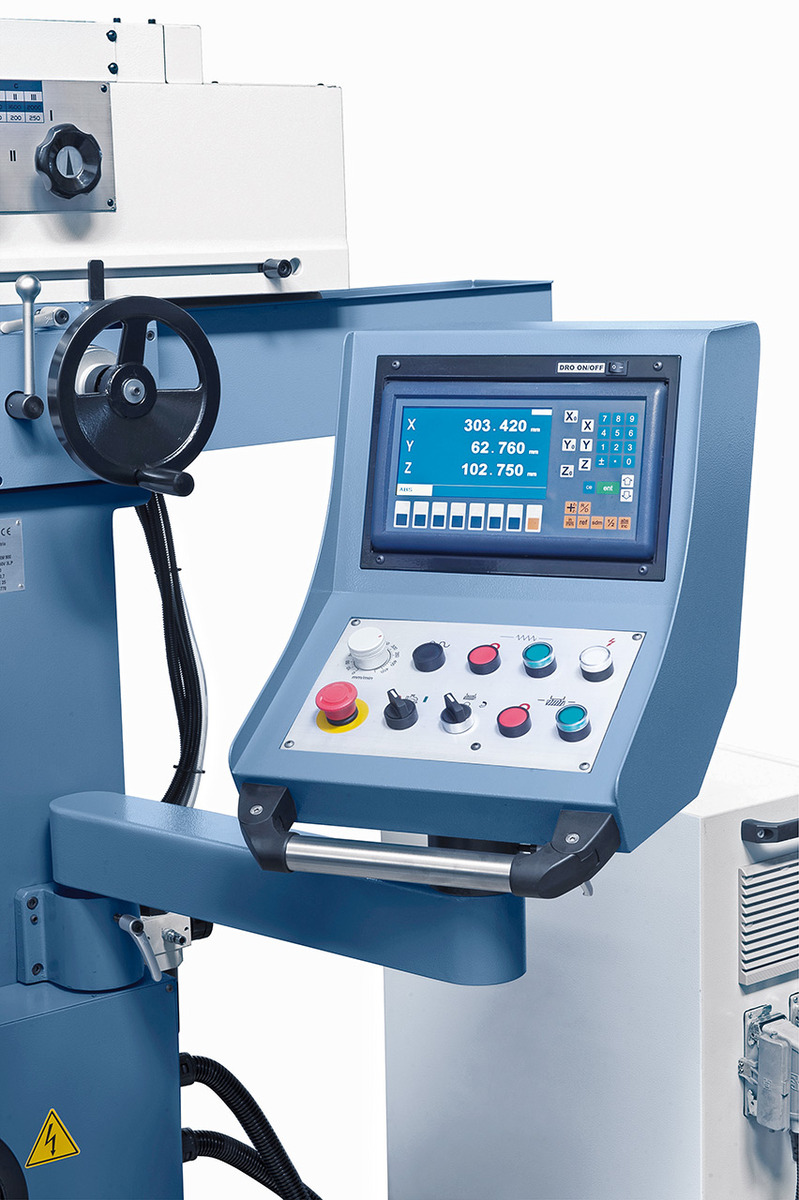

  • Cyfrowy wyświetlacz 3 osi ES-12 H z wyswietlacz LCD
  • Oświetlenie LED
  • Układ chłodzenia
  • Posuw osi x, y i z

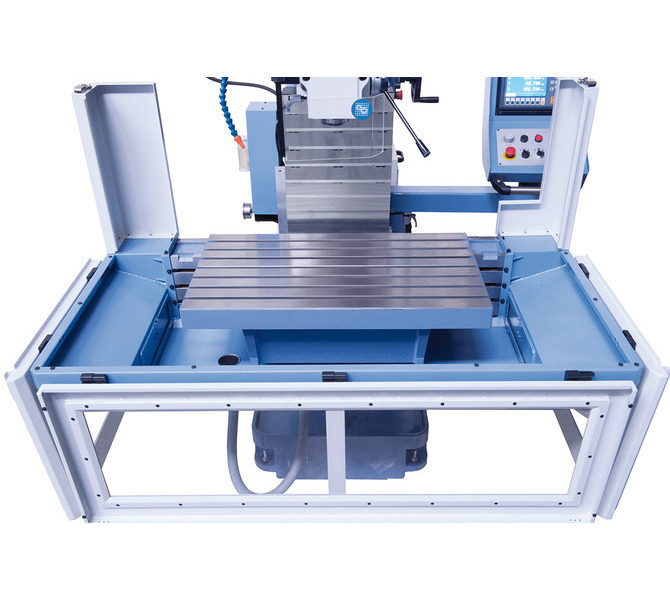

  • Osłona stołu
  • Hydrauliczny zacisk narzędzia
  • Centralne smarowanie

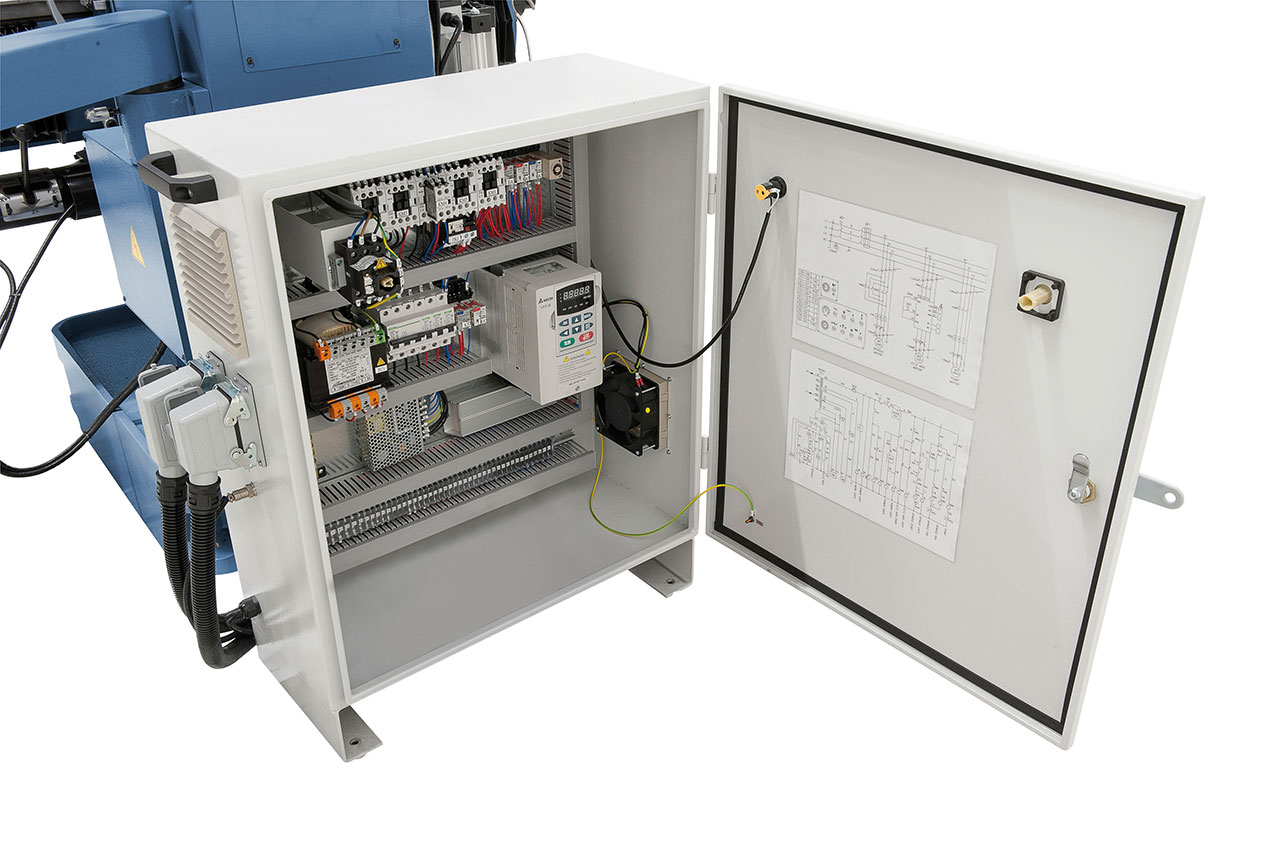

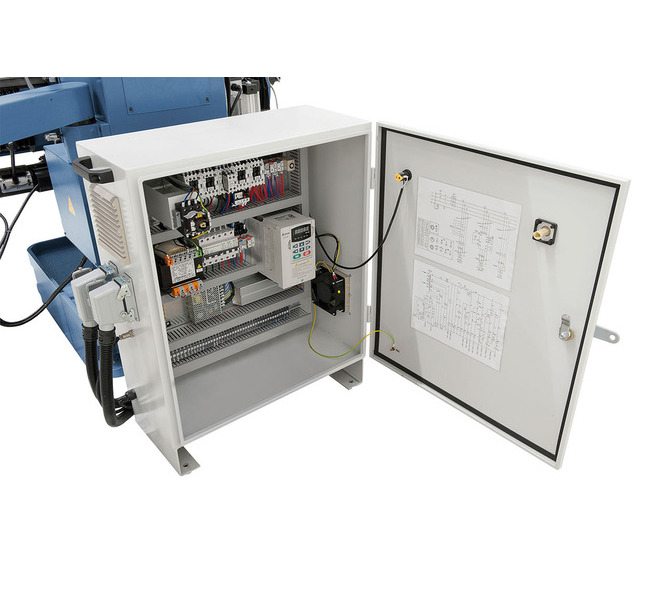

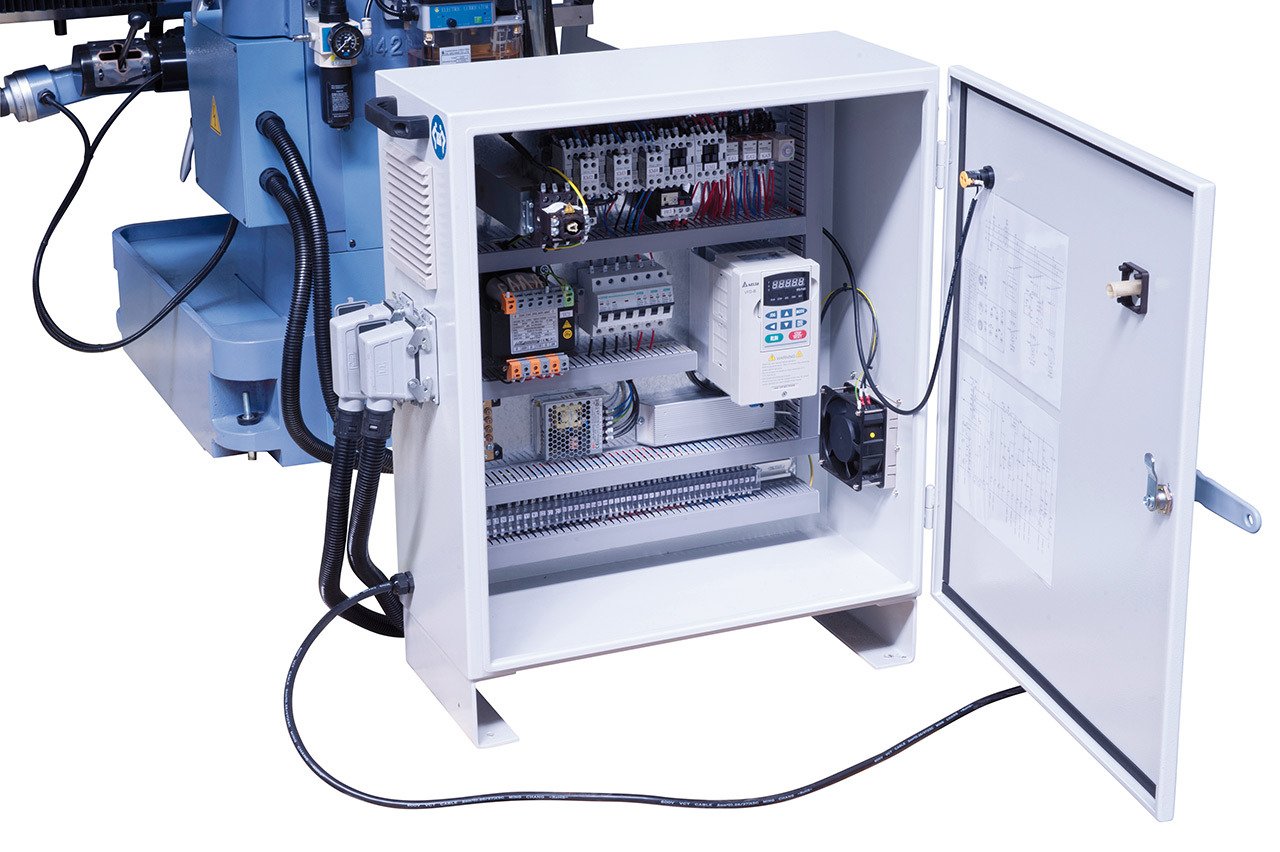

  • Inwerter DELTA do posuwu
  • Osłona stalowa
  • Długi trzpień frezowy ISO 40/27 mm
  • Adapter SK 40 / MK 3
  • Adapter MK 3 / MK 2
  • Adapter MK 3 / MK 1
  • Tuleje zaciskowe SK 40 5 - 25 mm (7 szt.)
  • Narzędzia do obsługi
  • Wymagane prawem osłony bezpieczeństwa
  • Pełna dokumentacja DTR w j. polskim
  • Certyfikat CE
  • 24 miesięczna gwarancja dla wszystkich bez dopłat
Produkt nie posiada akcesoriów.
