Nr kat.: 02-1304XL

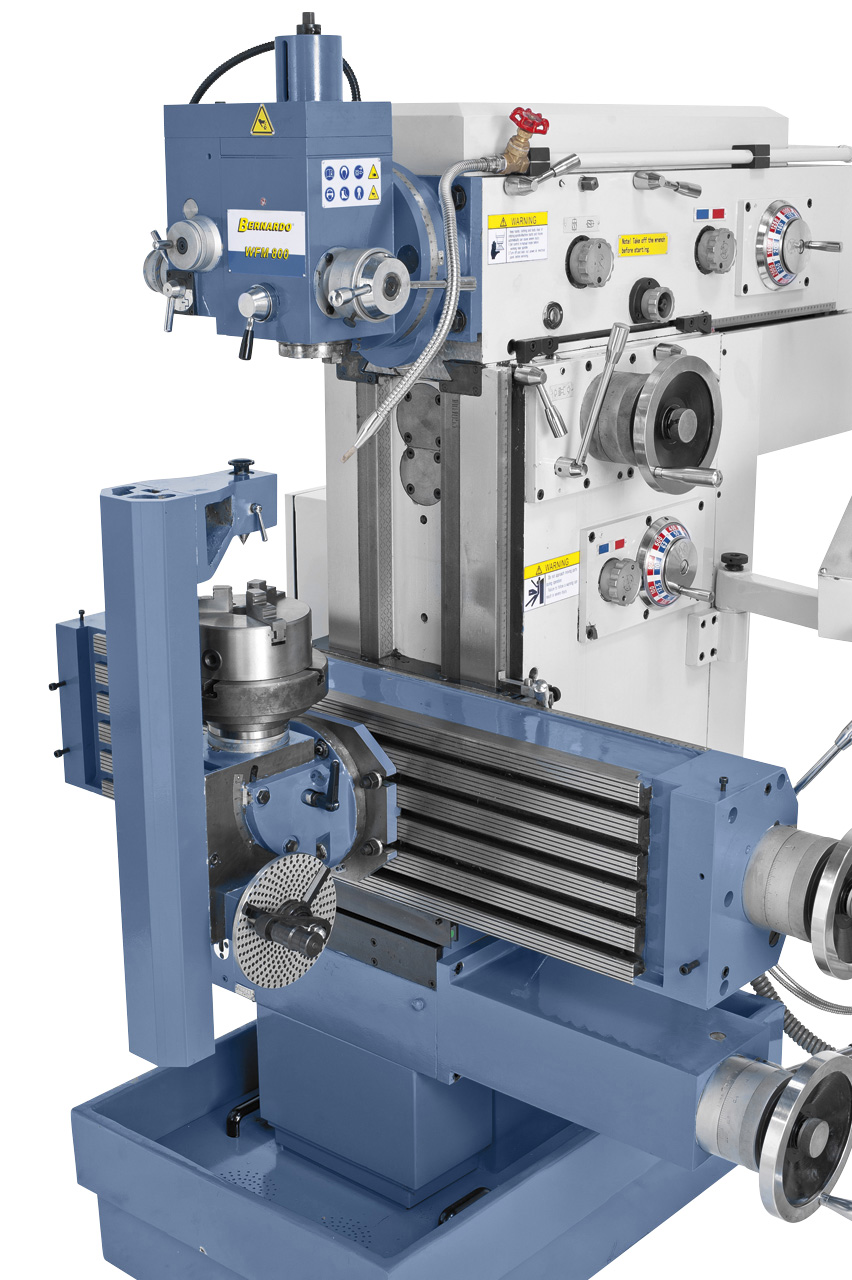

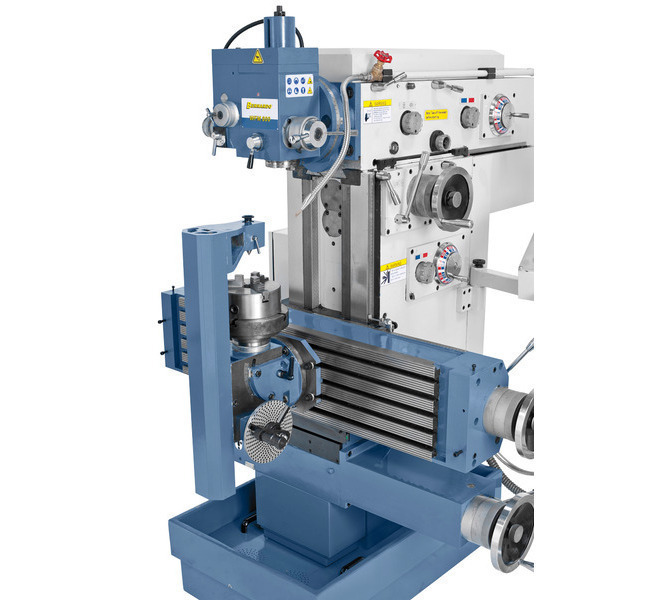

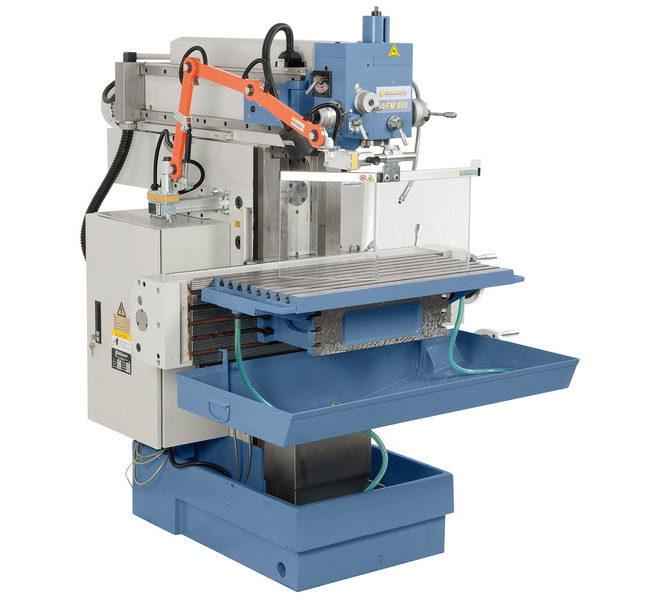

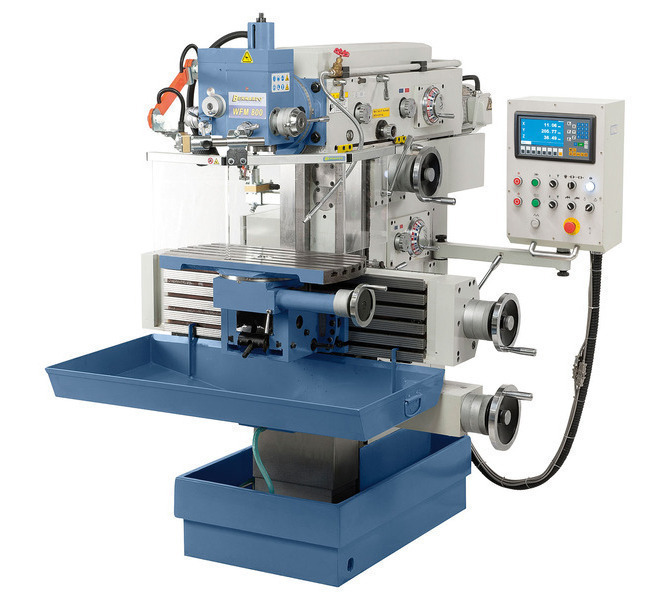

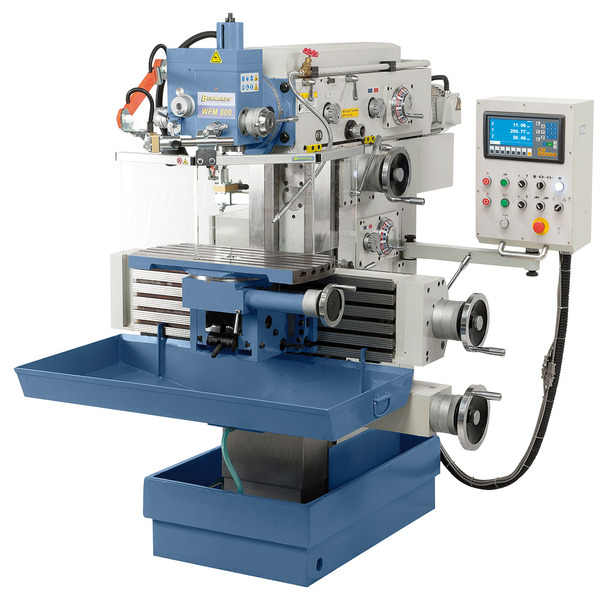

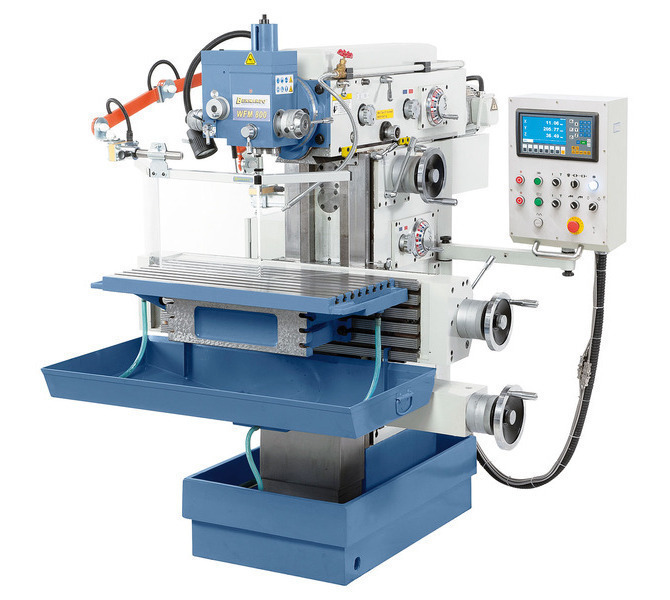

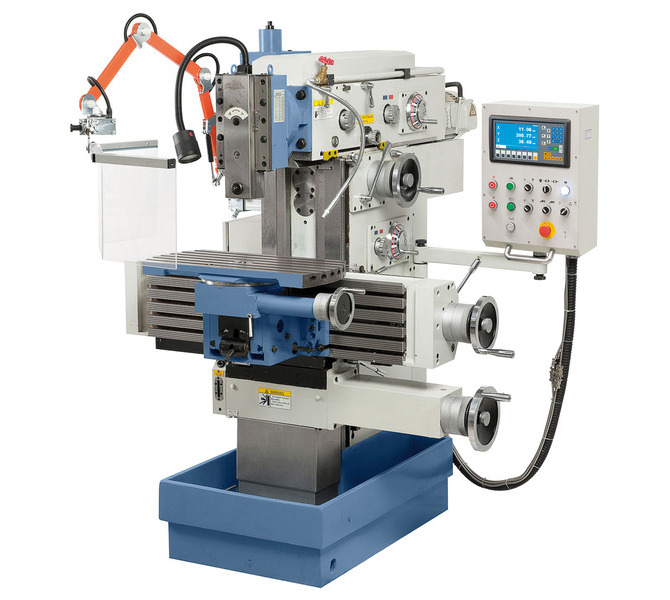

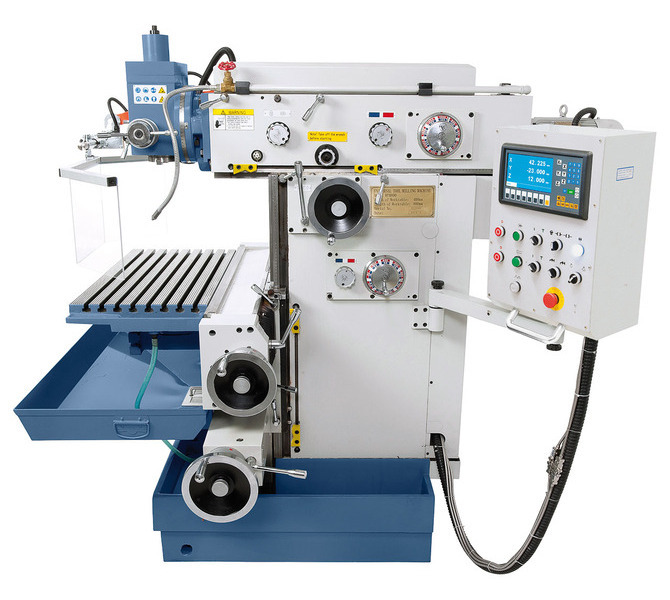

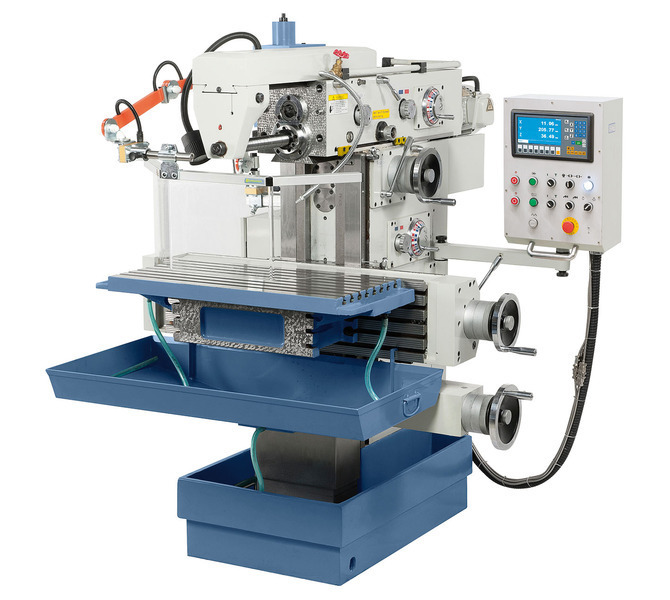

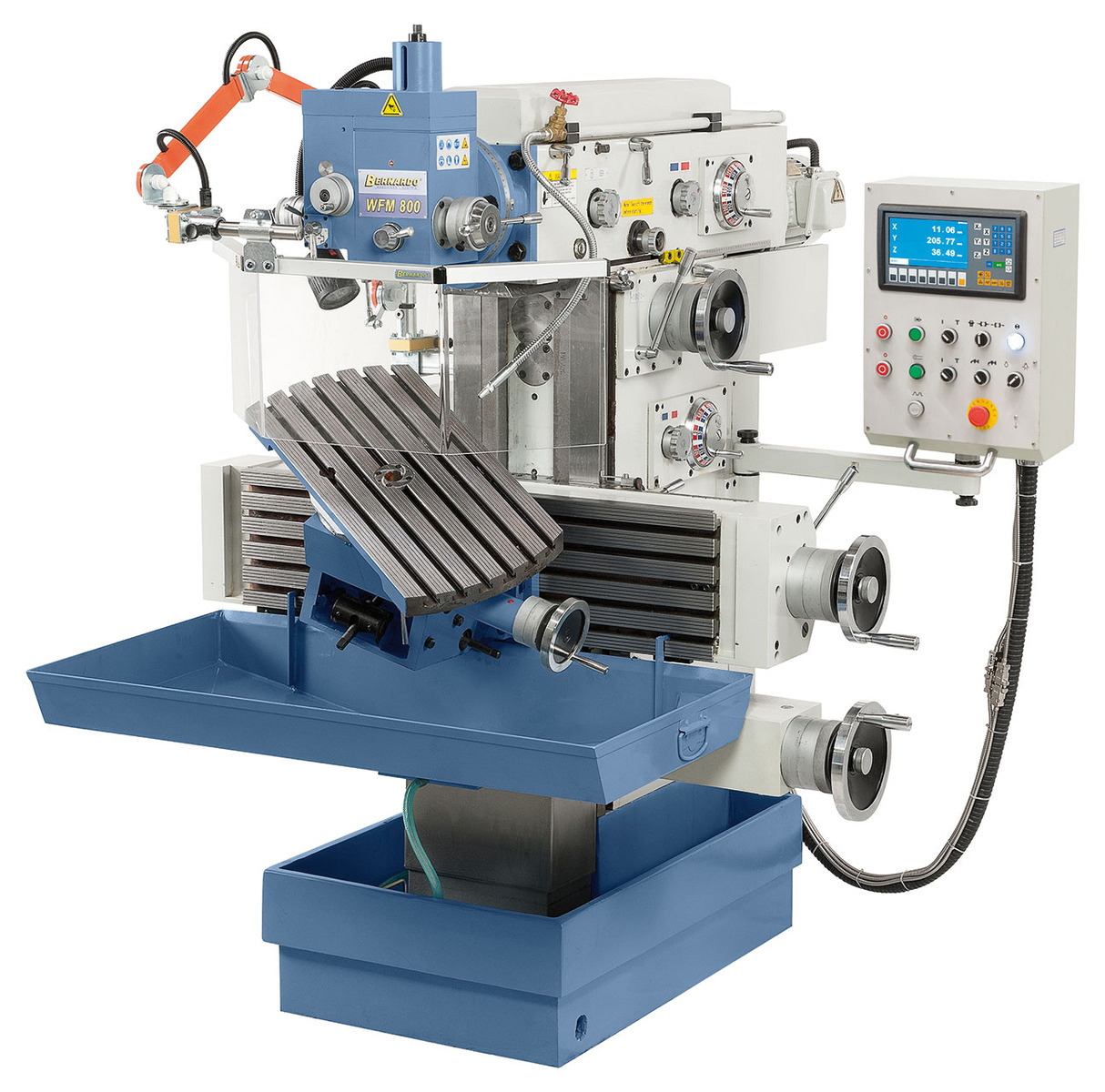

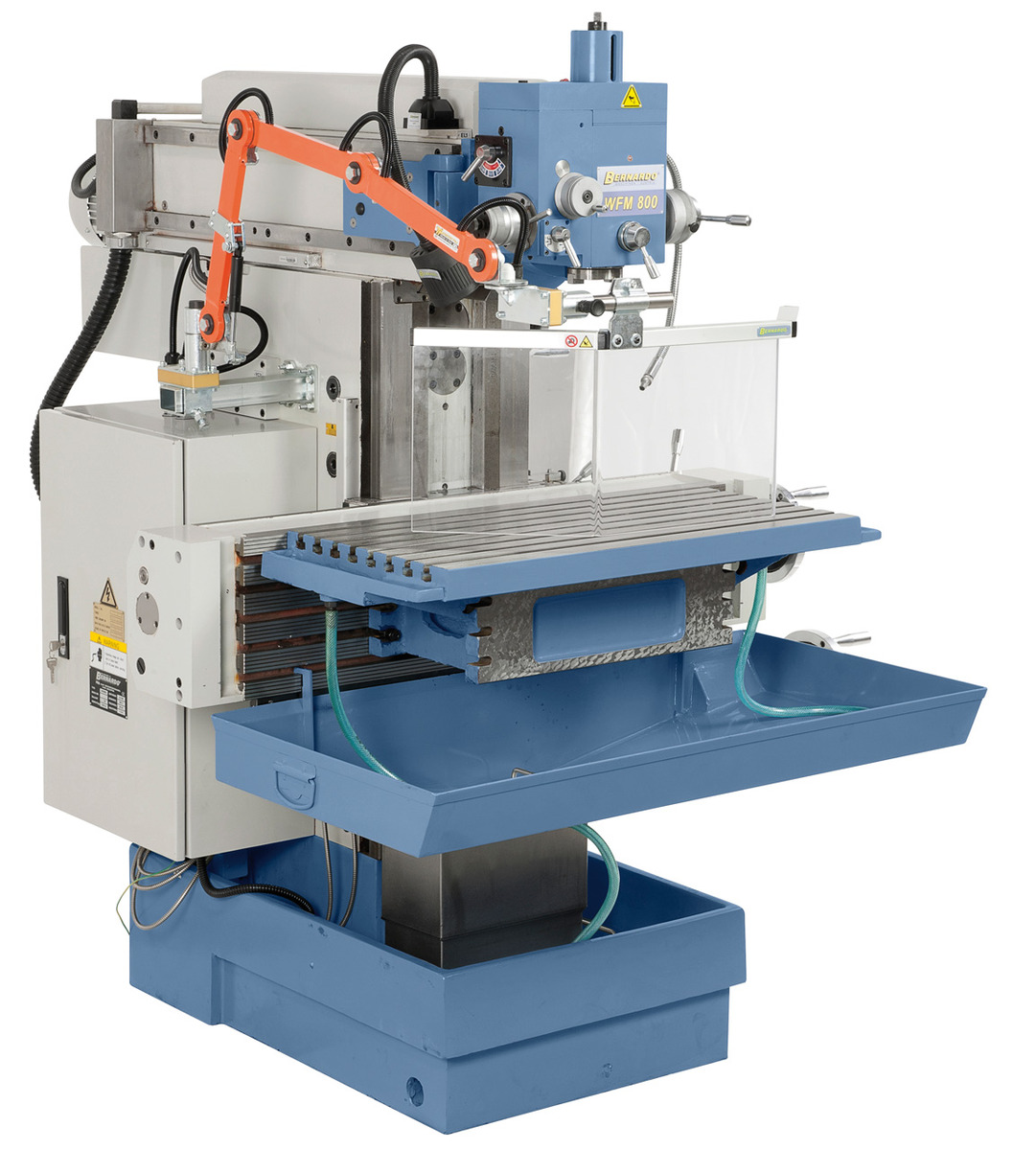

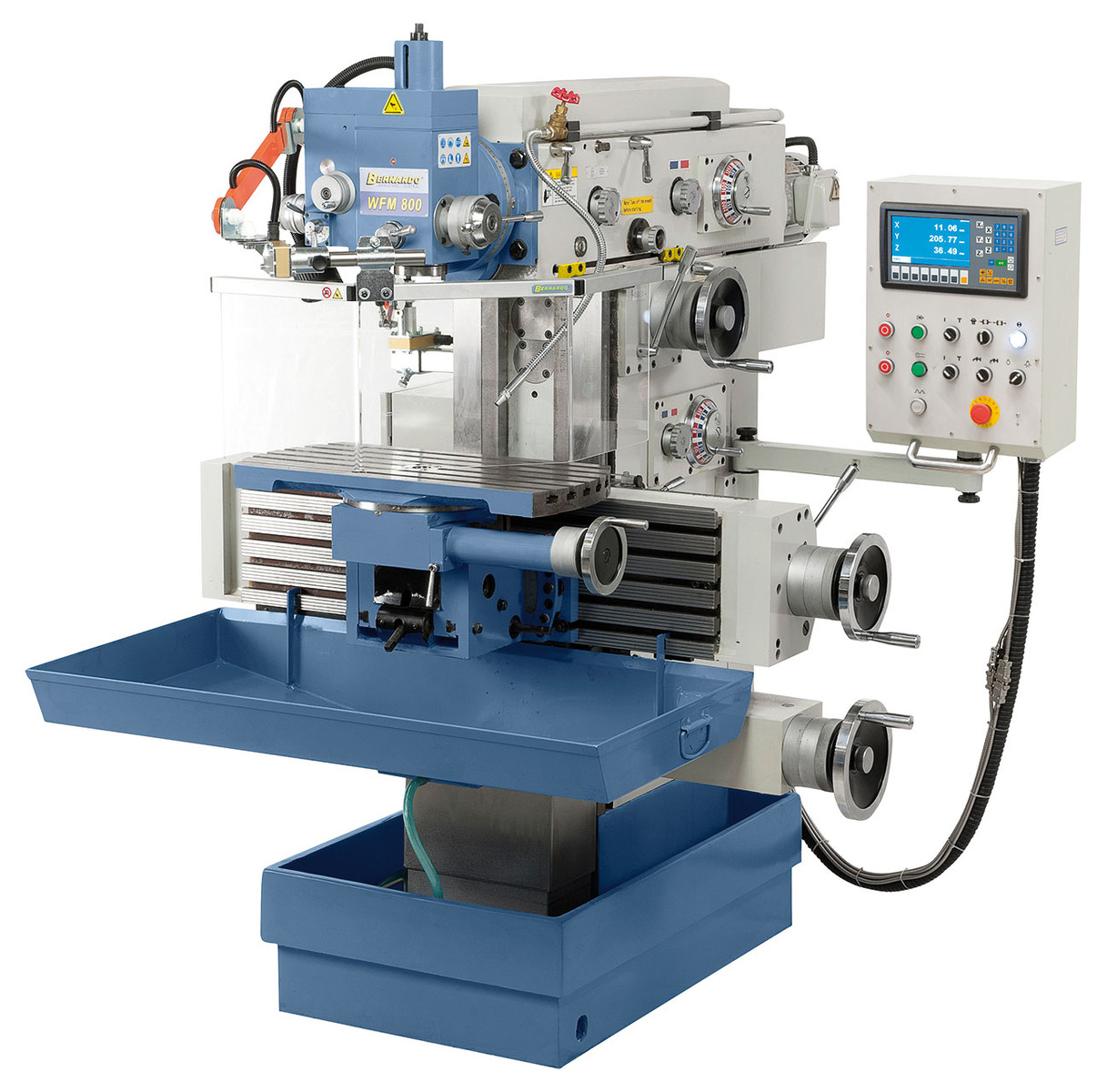

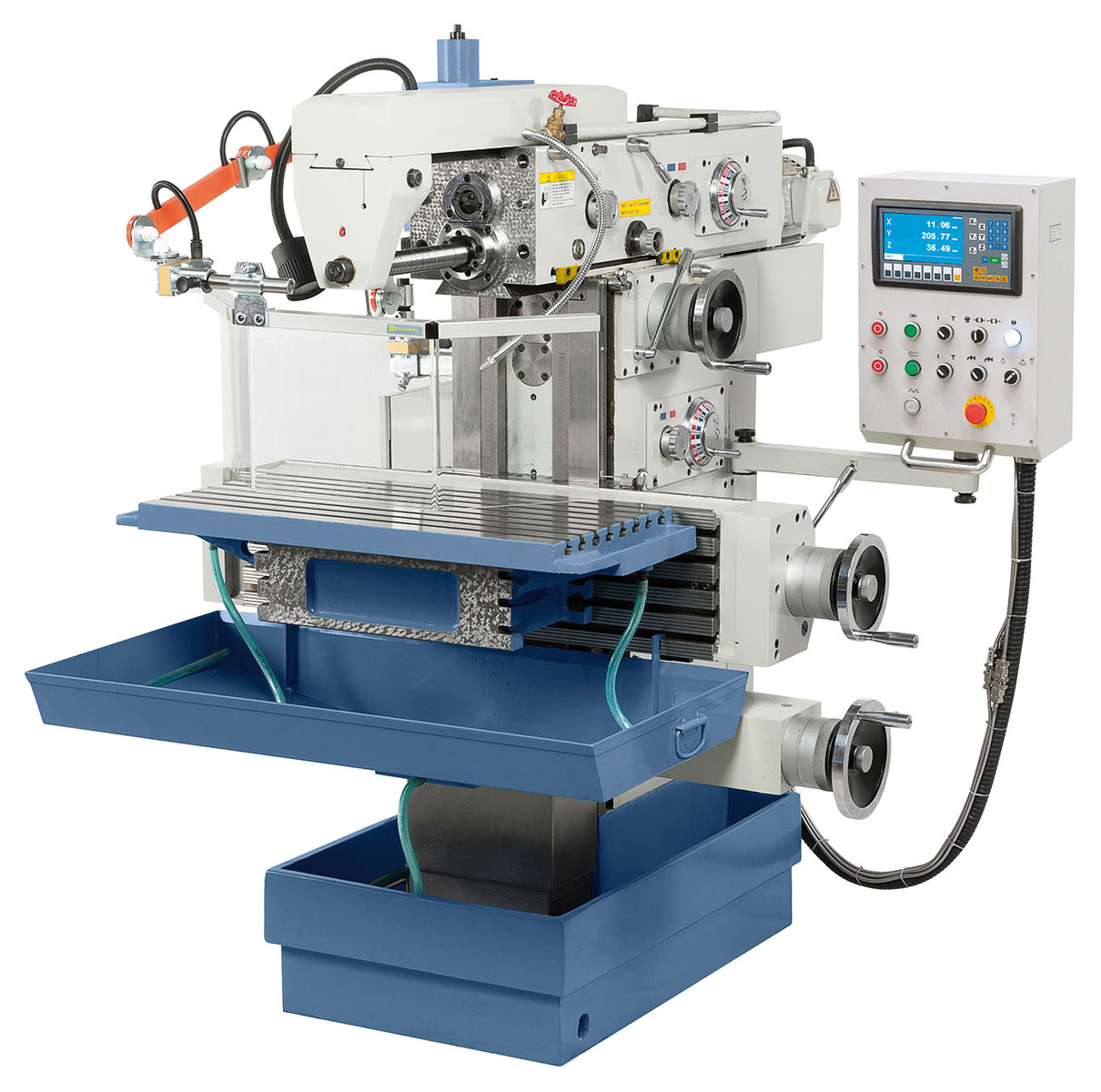

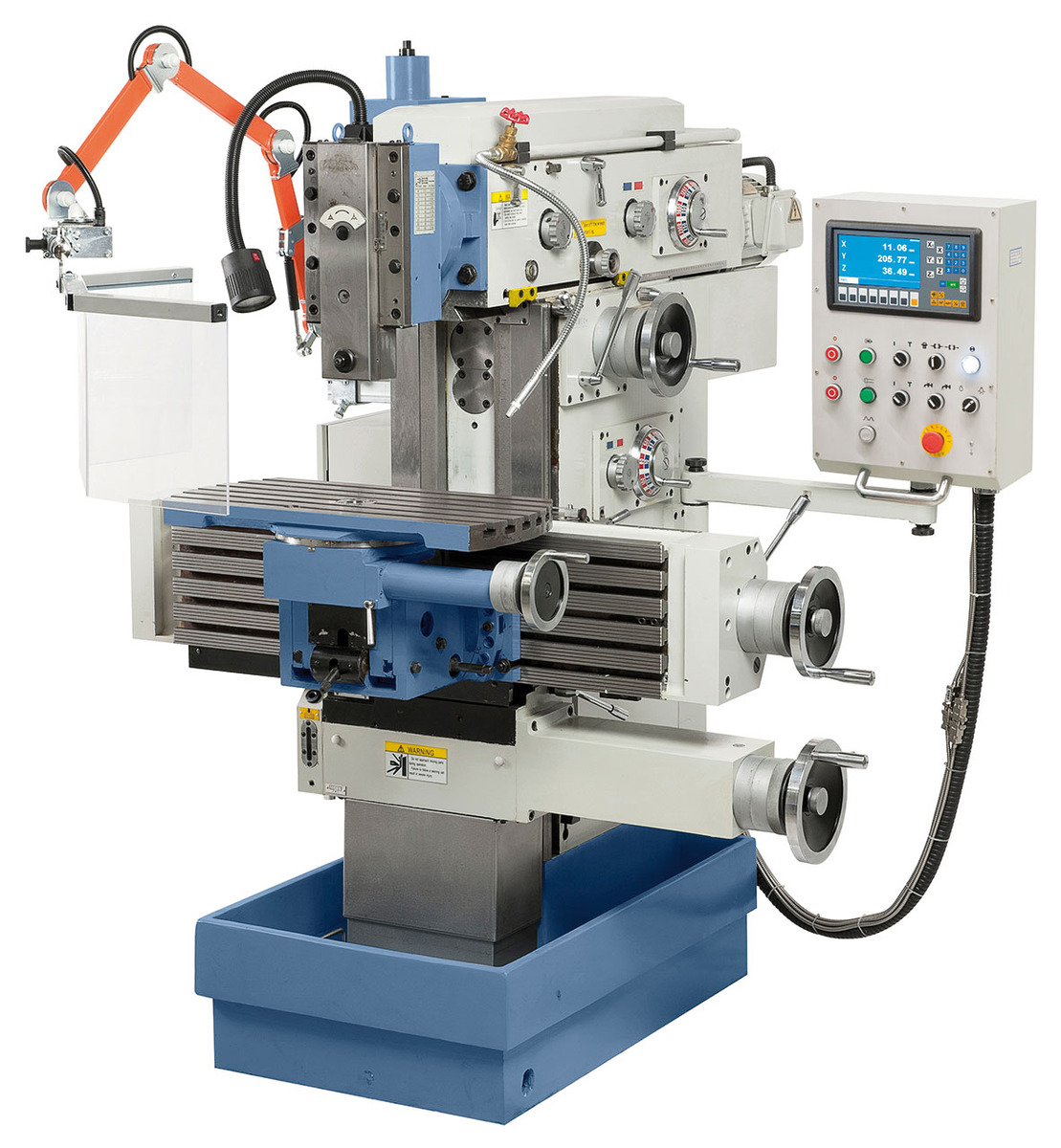

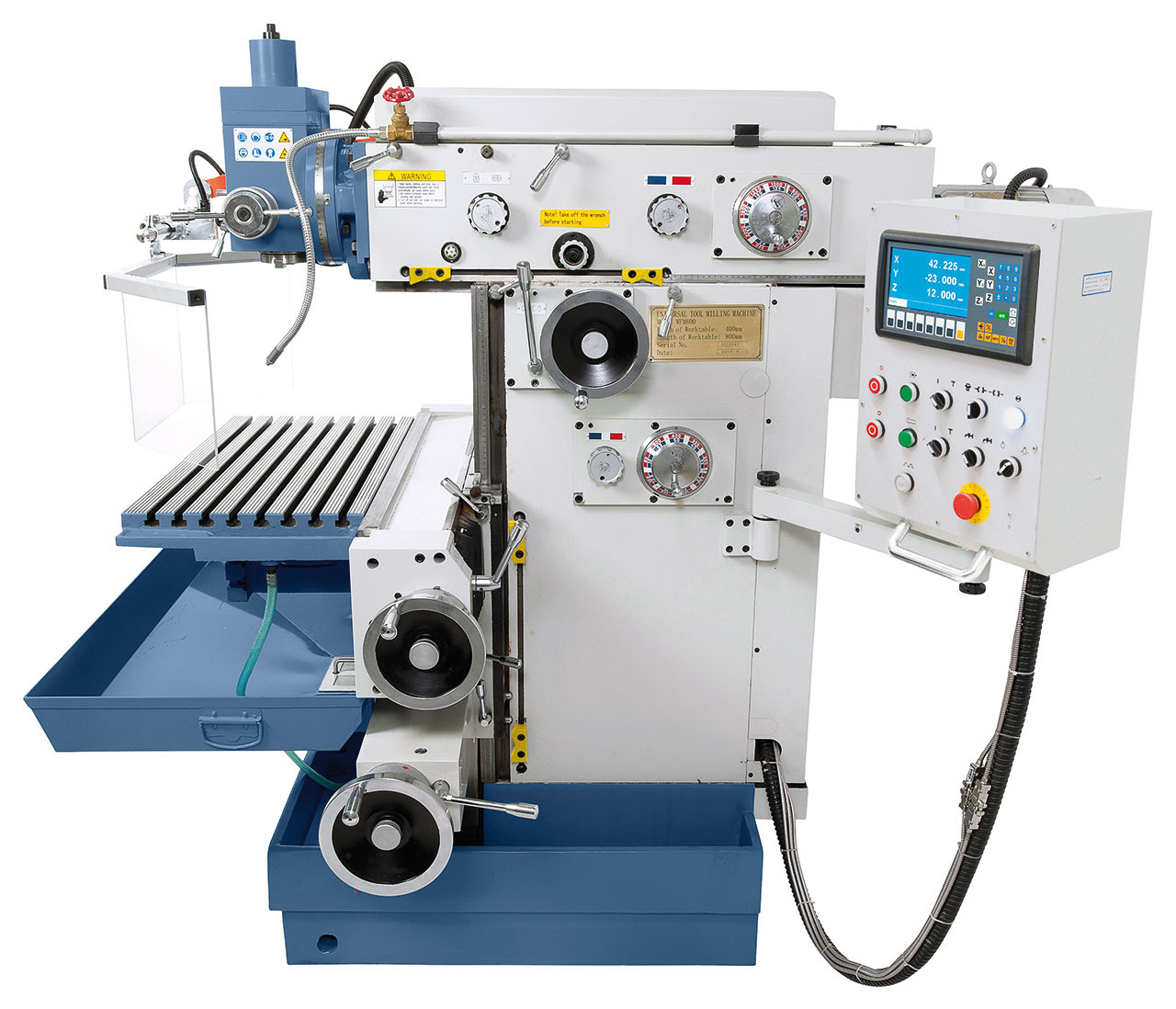

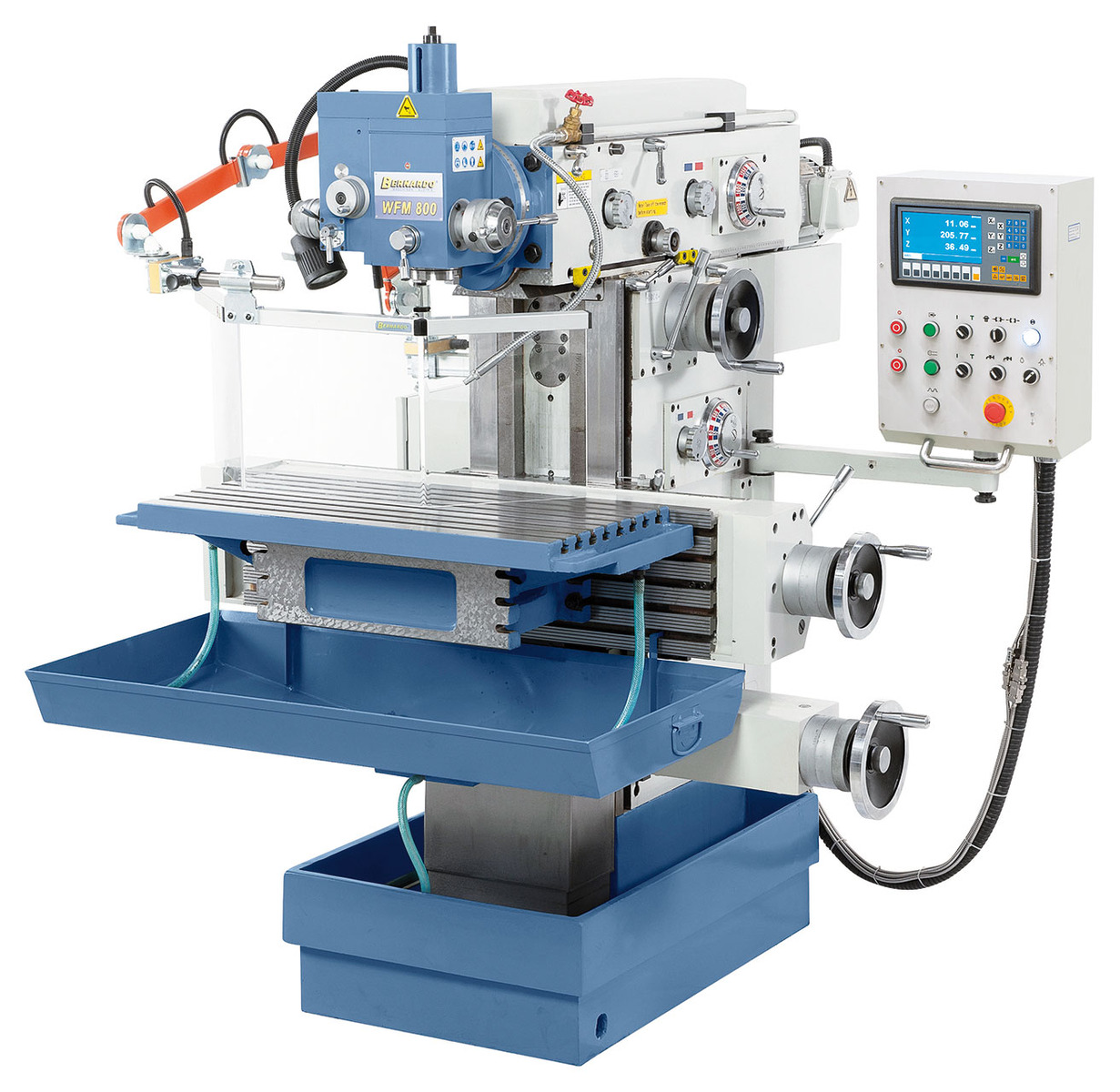

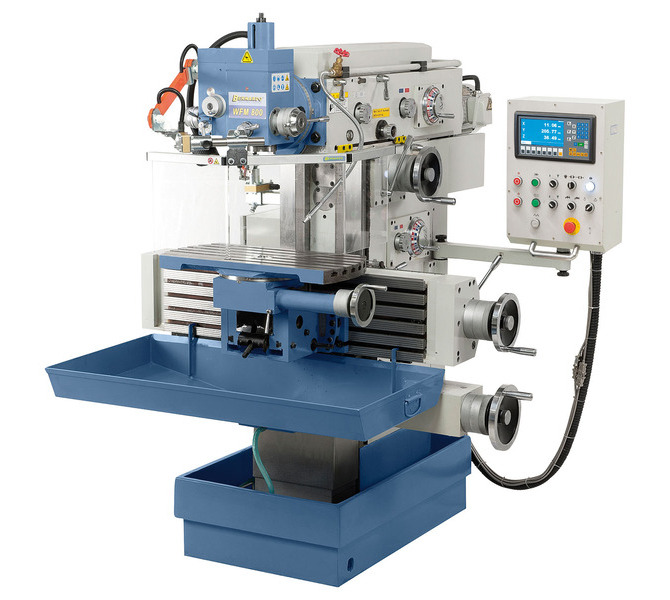

Uniwersalna frezarka narzędziowa serii WFM 800 zaprojektowana została do prac z elementami do 300 kg. Solidna, ciężka i wytrzymała konstrukcja z odlewu żeliwnego sprawia że wykonywana praca stoi na najwyższym poziomie. Nieograniczone możliwości zastosowań: frezowanie, wiercenie, gwintowanie, etc. Stół 800x400. przesuw x,y,z 500/350/400

Numer katalogowy:

Uniwersalna frezarka narzędziowa serii WFM 800 zaprojektowana została do prac z elementami do 300 kg. Solidna, ciężka i wytrzymała konstrukcja z odlewu żeliwnego sprawia że wykonywana praca stoi na najwyższym poziomie. Nieograniczone możliwości zastosowań: frezowanie, wiercenie, gwintowanie, etc.

  • Koło ręczne zapewnia łatwe precyzyjne ustawienie posuwu
  • Ręczny i automatyczny posuw oraz szybki przesuw dla wszystkich 3 osi
  • Standardowa wyposażona w układ centralnego smarowania
  • Łatwa i logiczna obsługa kontroli prędkości oraz posuwu

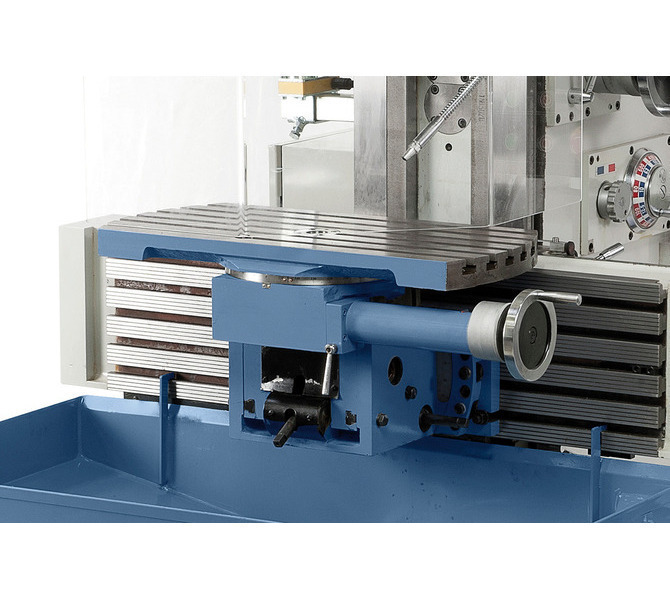

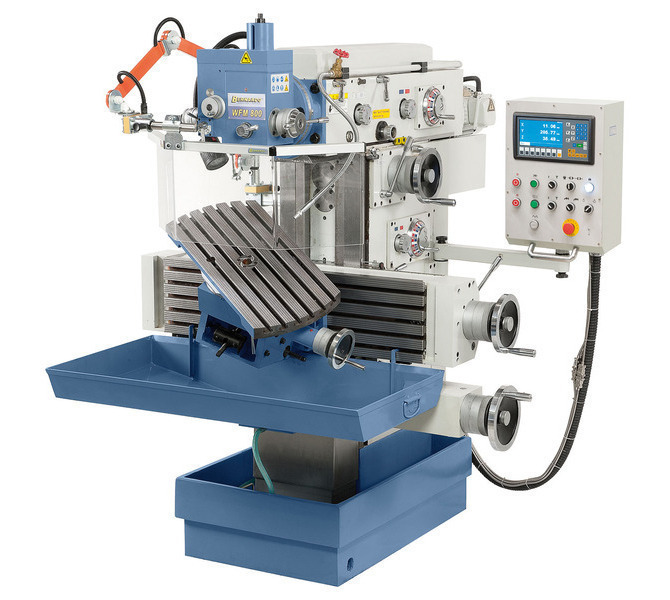

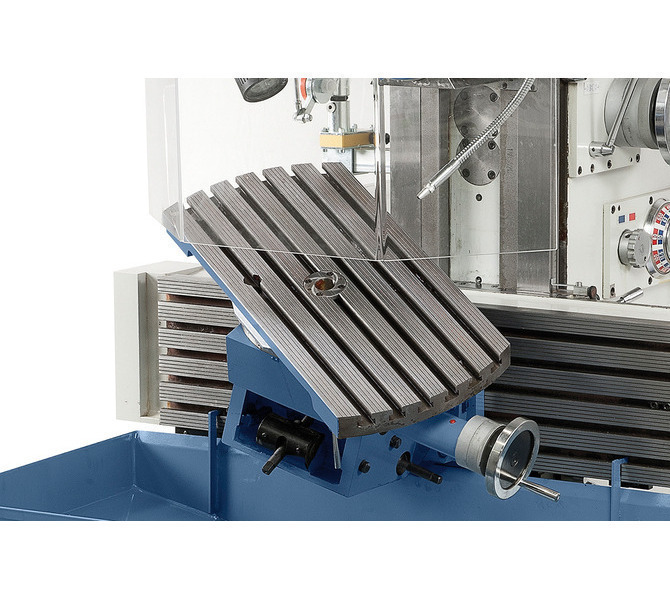

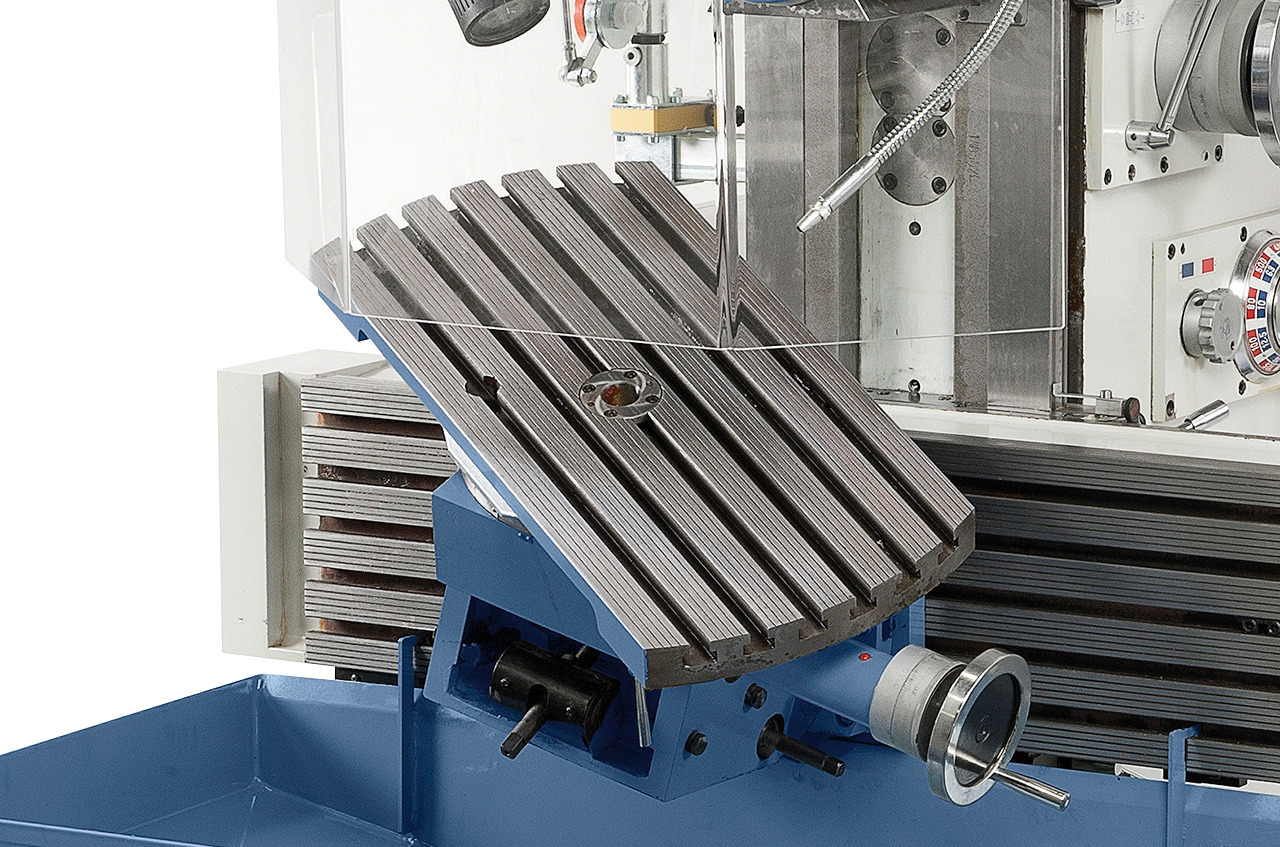

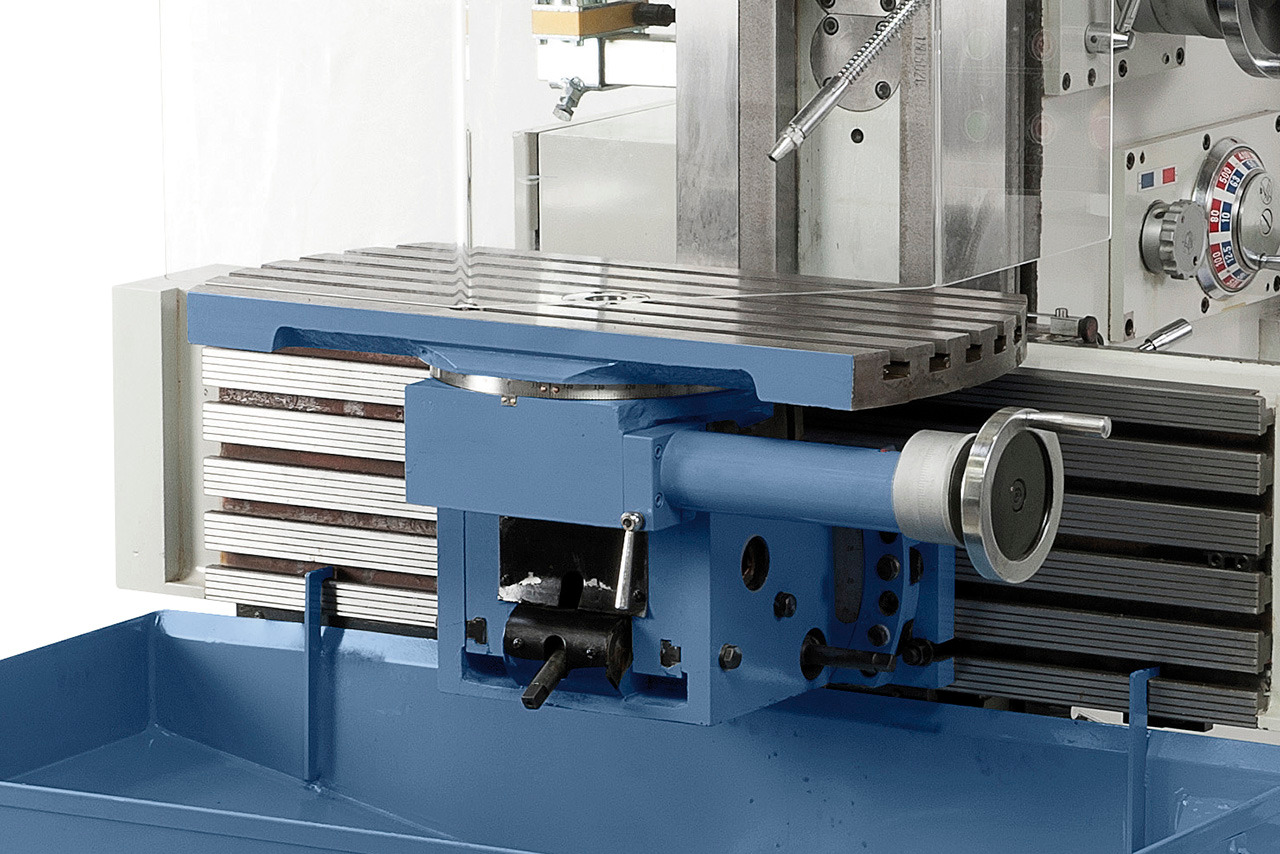

  • Precyzyjne i wygodne mocowanie w rowkach T, dodatkowo odchylany stół umożliwiający mocowanie ponadwymiarowych elementów
  • Możliwość precyzyjnego dopasowania prędkości oraz posuwu do obrabianego elementu
  • Korpus maszyny z solidnego, sztywnego żeliwa zapewniający bezwibracyjną pracę
  • Uniwersalne urządzenie przeznaczone do budowania narzędzi , szkół doskonalenia zawodowego, produkcji przemysłowych i modelarskich
  • Hartowane i polerowane prowadnice zapewniają wysoką dokładność obróbki

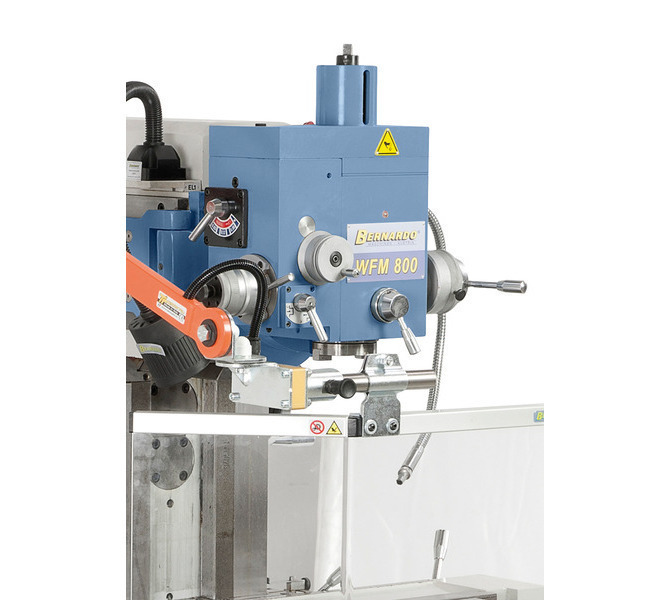

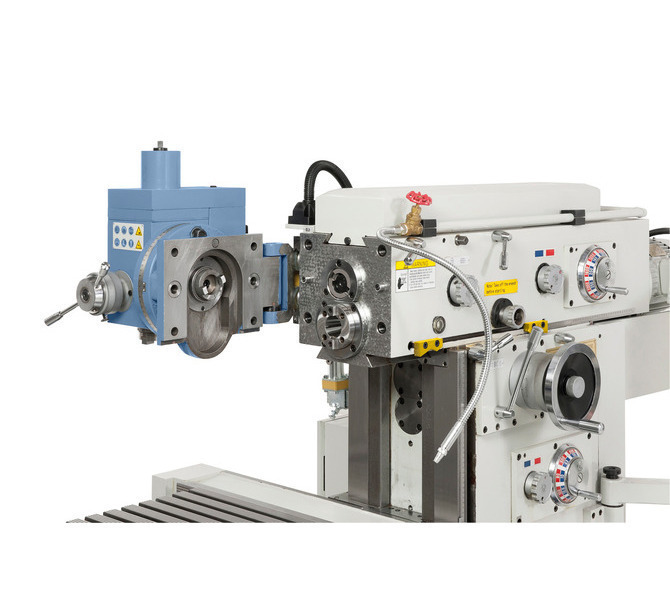

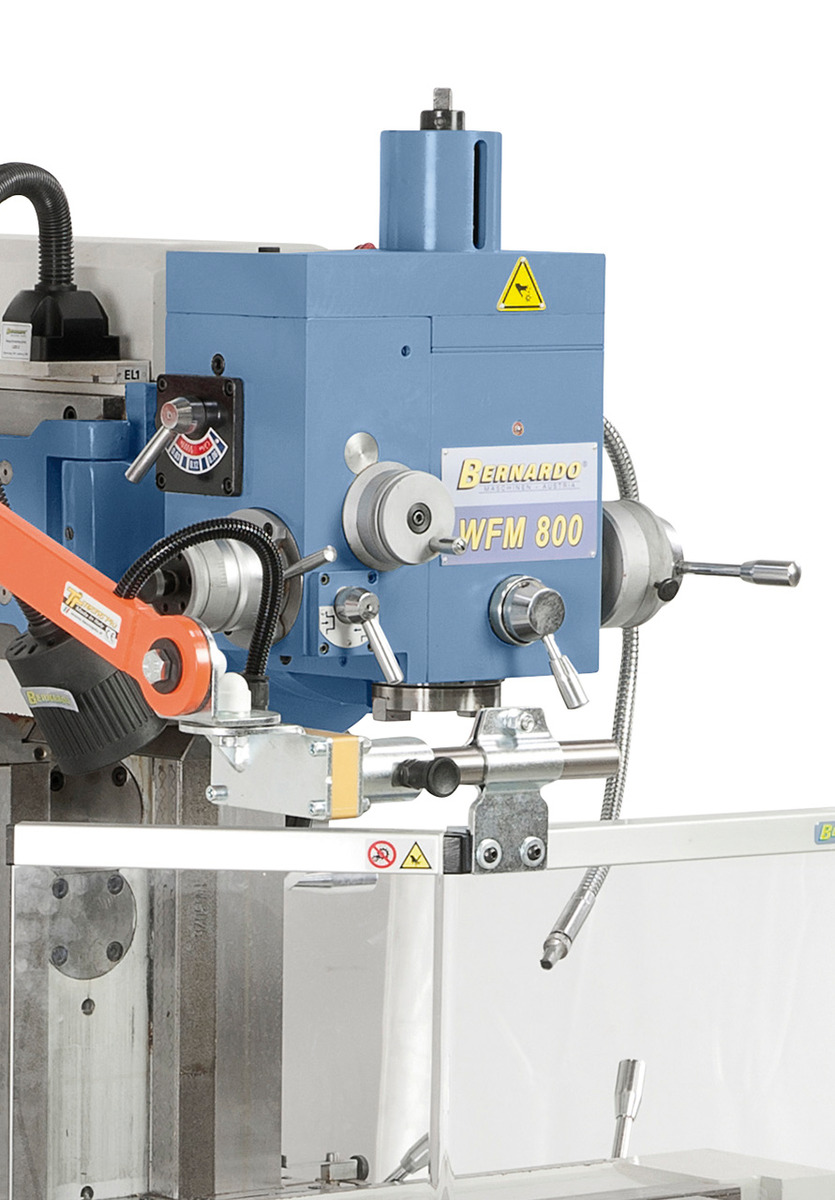

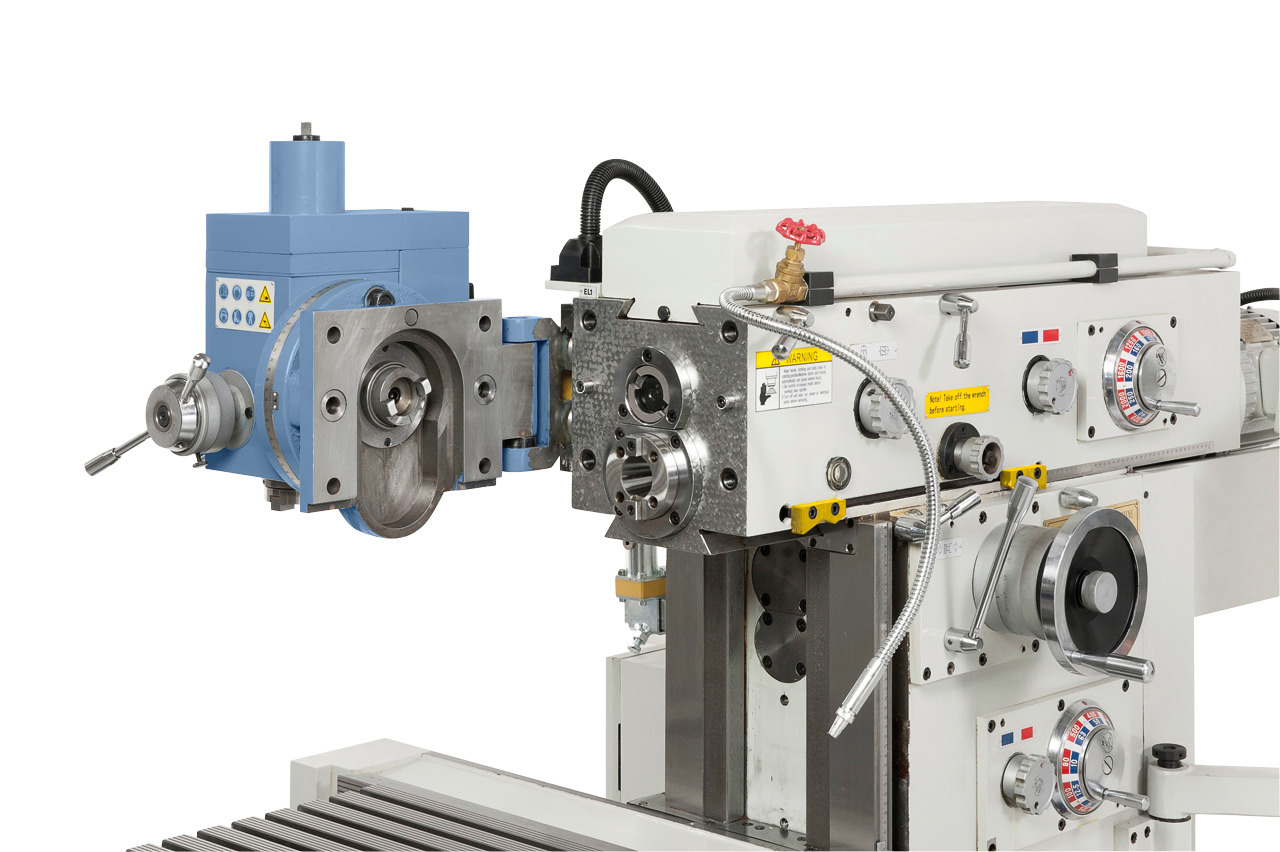

  • Odchylana głowica pionowa z ustawianym wrzecionem oraz trzema zakresami automatycznego posuwu


Specyfikacja techniczna

Wielkość stołu - szerokość800 mm
Wielkość stołu - głębokość400 mm
Wielkość stołu pionowego (dł. x wys.)950x250 mm
Stożek uchwytu wrzecionaISO 40
Prędkość obrotowa wrzeciona min.40 obr./min.
Prędkość obrotowa wrzeciona max.2000 obr./min.
Prędkość obrotowa wrzeciona poziomego min.40 obr./min.
Prędkość obrotowa wrzeciona poziomego max2000 obr./min.
Zmiana obrotów - ilosć biegów / bezstop.pionowe - 18, poziome - 18
Skok pinoli60 mm
Automatyczny posuwu wrzeciona - zakres0,03 / 0,06 / 0,12 mm/obr.
Droga przesuwu w osi X500 mm
Droga przesuwu w osi Y350 mm
Droga przesuwu w osi Z400 mm
Odstęp wrzeciono / stół5-405 mm

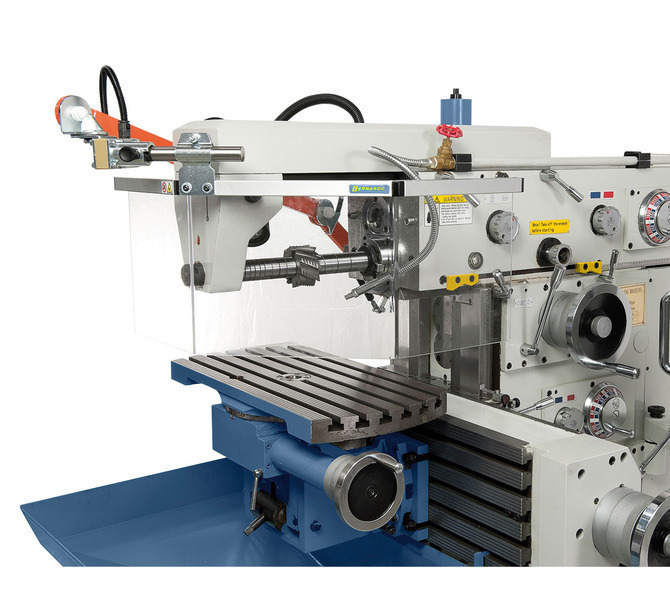

Odstęp wrzeciono poziome / stół35-435 mm
Odstęp wrzeciono / kolumna maks.520 mm
Obciążenie stołu maks.300 KG
Wychylanie wrzeciennika-90° - +90°
Automatyczny posuwu w osi X(18) 10 - 500 mm/min
Automatyczny posuwu w osi Y(18) 10 - 500 mm/min
Automatyczny posuwu w osi Z(18) 10 - 500 mm/min
Szybki bieg osi X, Y, Z1200 /1200 / 1200 mm/min
Rowki T-owe (ilość, rozmiar, rozstaw)8 / 14 / 45 mm
Moc silnika3 kW
Serwosilnik / silnik posuwu1,5 Nm / kW
Wymiary - szerokość1460 mm
Wymiary - głębokość2080 mm
Wymiary - wysokość2200 mm
TYPOWE DLA TEGO MODELU
Automatyczny posuw wrzecionaTAK
Bezstopniowa reg. obrotówNIE
Automatyczny posuw w osi XTAK
Automatyczny posuw w osi XTAK
Automatyczny posuw w osi ZTAK

Zakres dostawy

  • Trzpień M16
  • Oświetlenie LED
  • Układ chłodzenia
  • Posuw stołu dla osi x, y, z

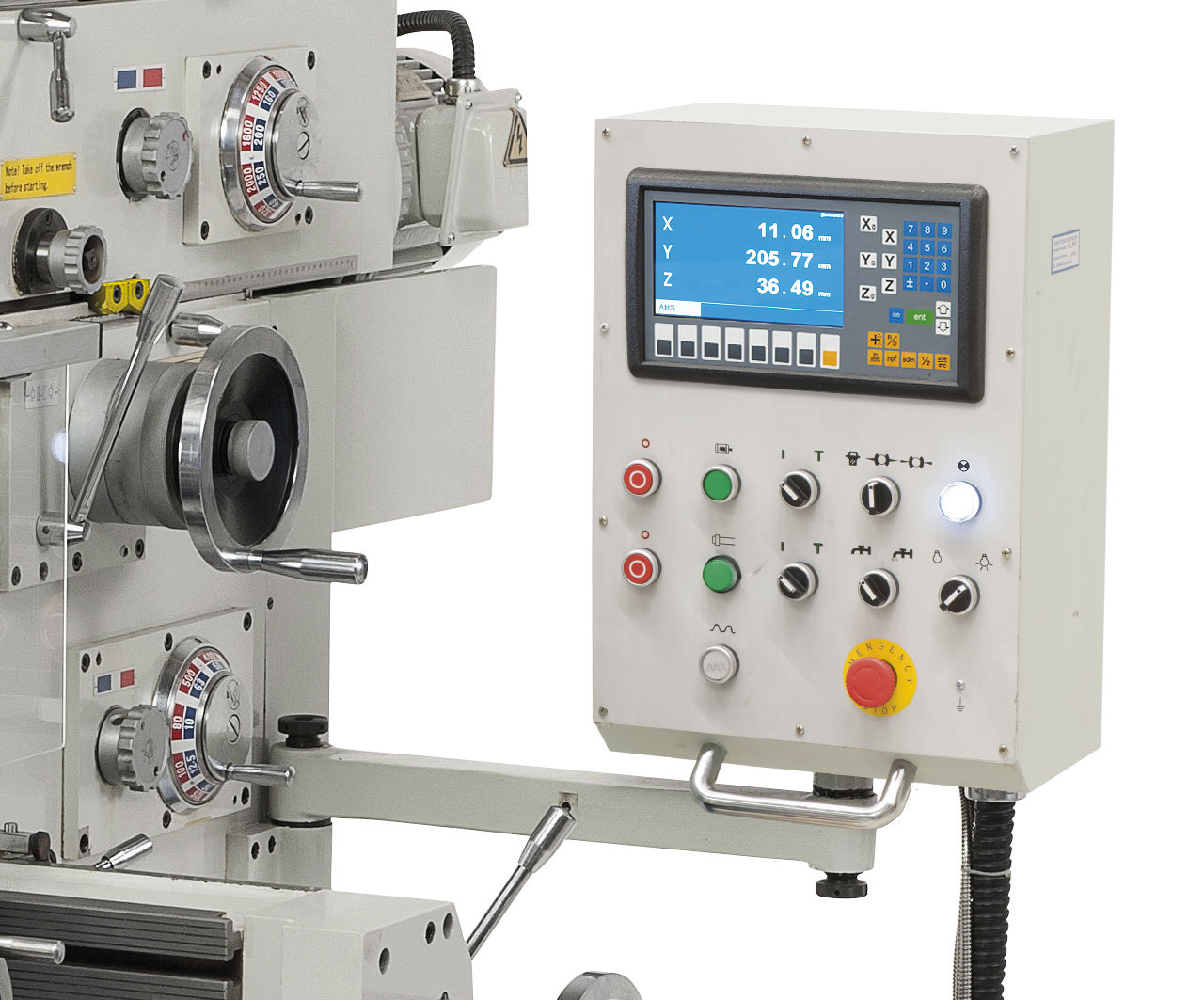

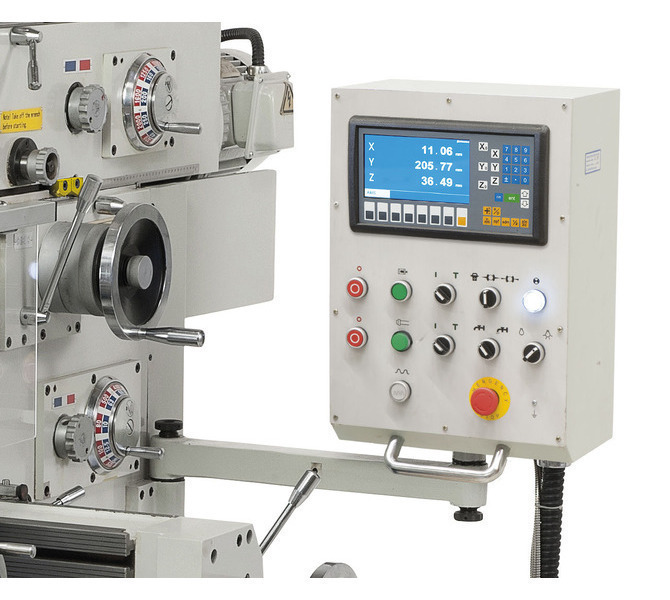

  • Cyfrowy wyświetlacz 3 osi nowego typu ES-12H

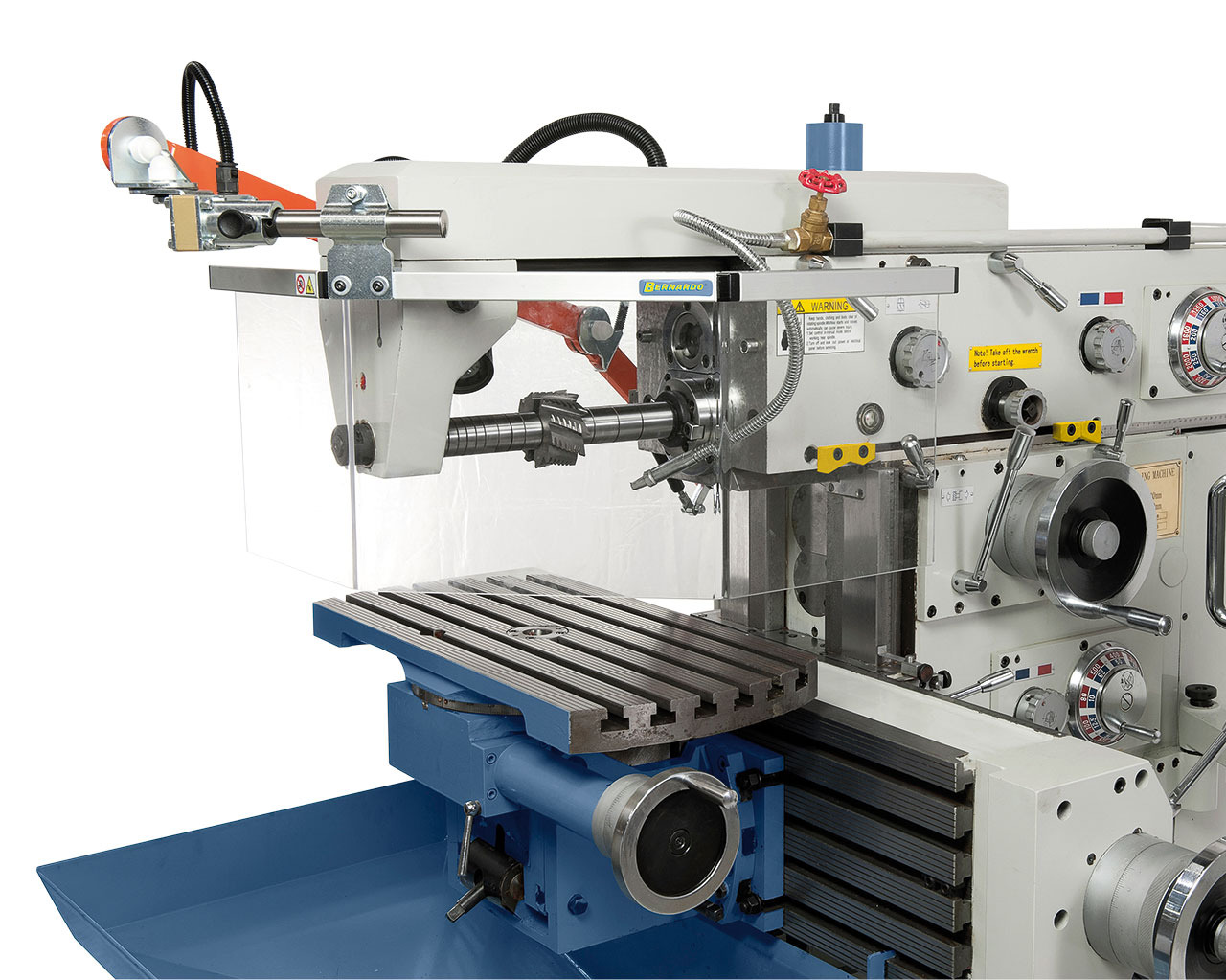

  • Pozioma podtrzymka
  • Długi trzpień frezowy ISO 40/22 mm
  • Długi trzpień frezowy ISO 40/27 mm
  • Frez trzpieniowy ISO 40 / 22 mm, ISO 40 / 27 mm
  • Adapter ISO 40 / MK 1, ISO 40 / MK 2, ISO 40 / MK 3
  • Tuleje zaciskowe frezu 4 – 16 mm
  • Wanna na wióry
  • Narzędzia do obsługi
  • Wymagane prawem osłony bezpieczeństwa
  • Pełna dokumentacja DTR w j. polskim
  • Certyfikat CE
  • 24 miesięczna gwarancja dla wszystkich bez dopłat
