{{selectedProduct.name}}

Nr kat.: 02-1333XL

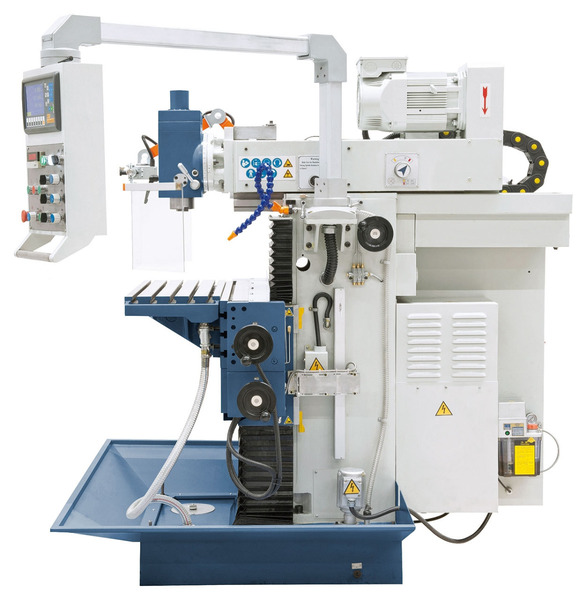

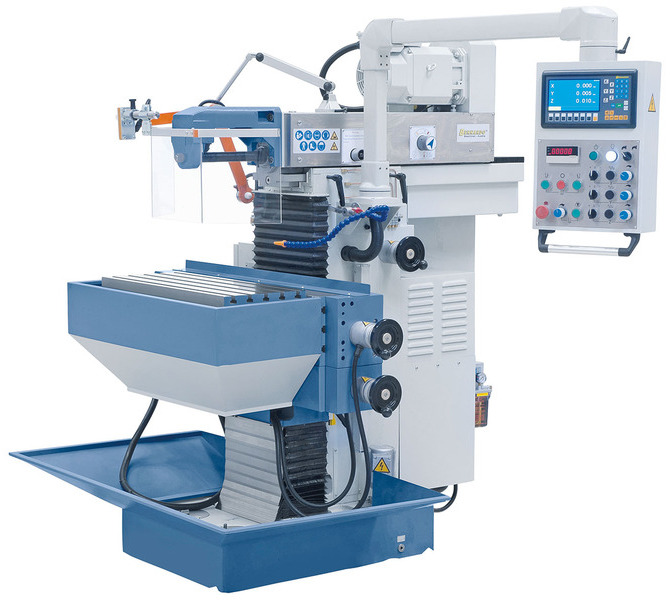

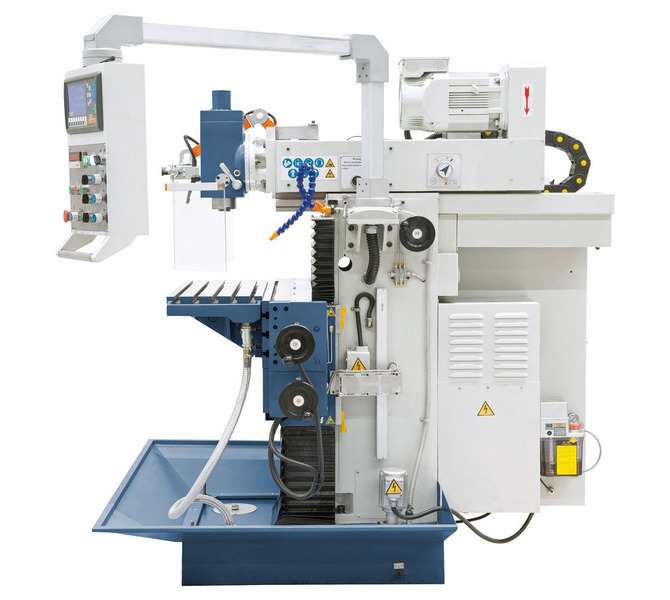

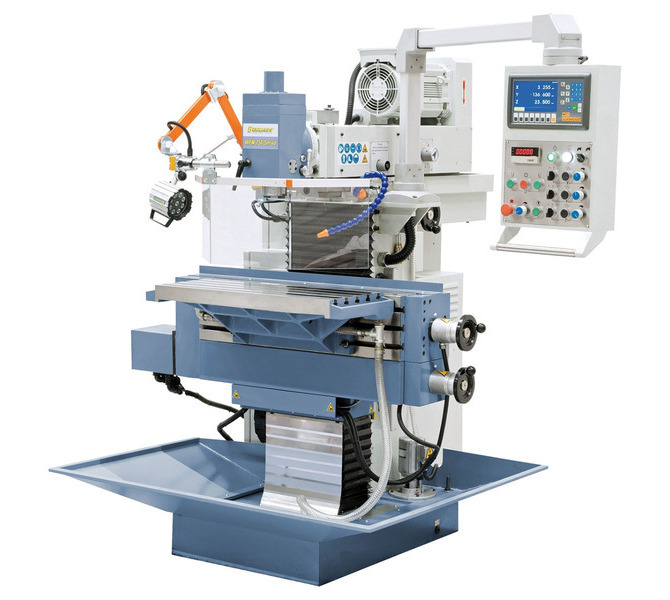

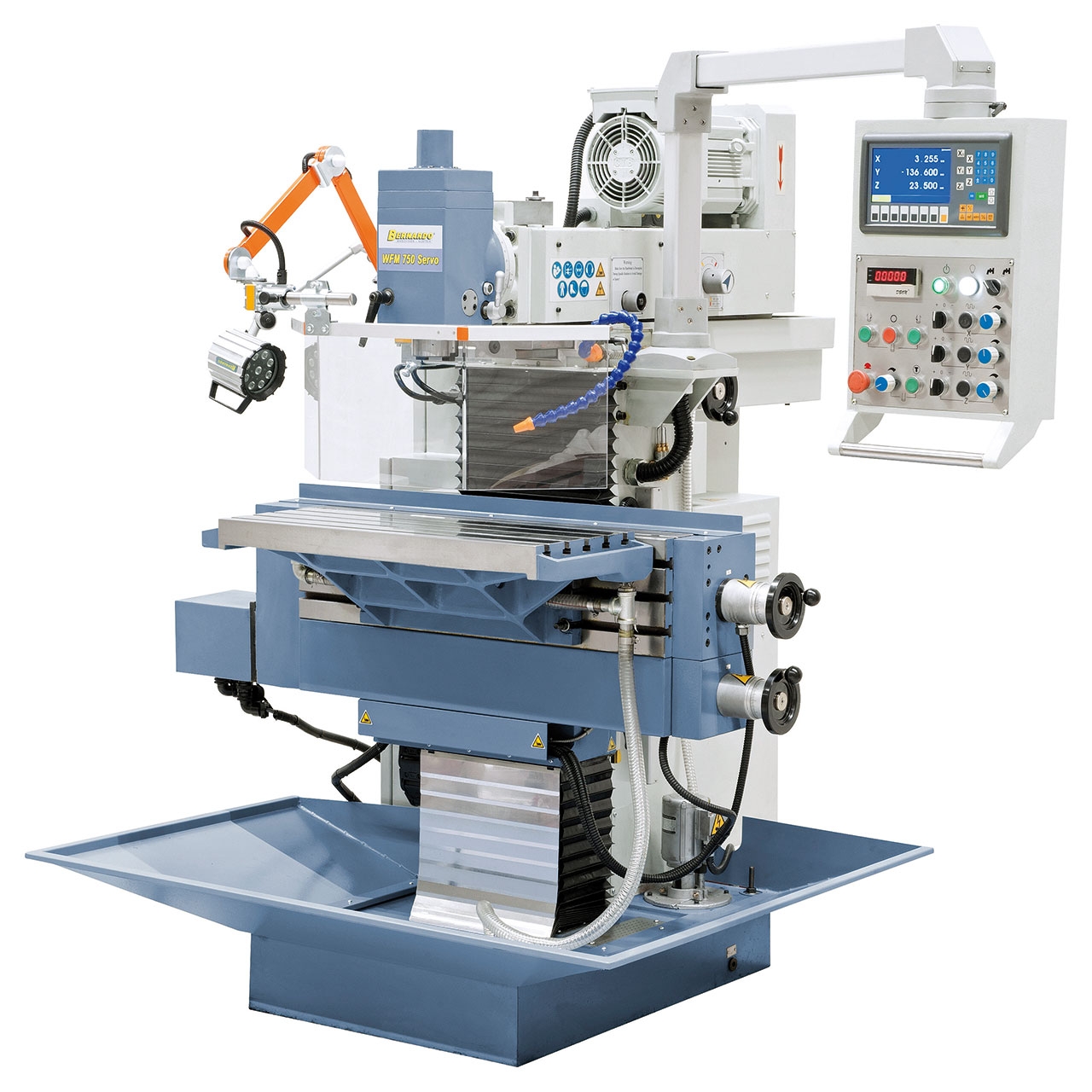

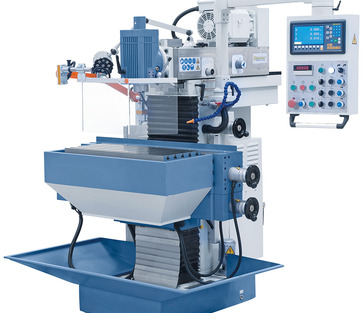

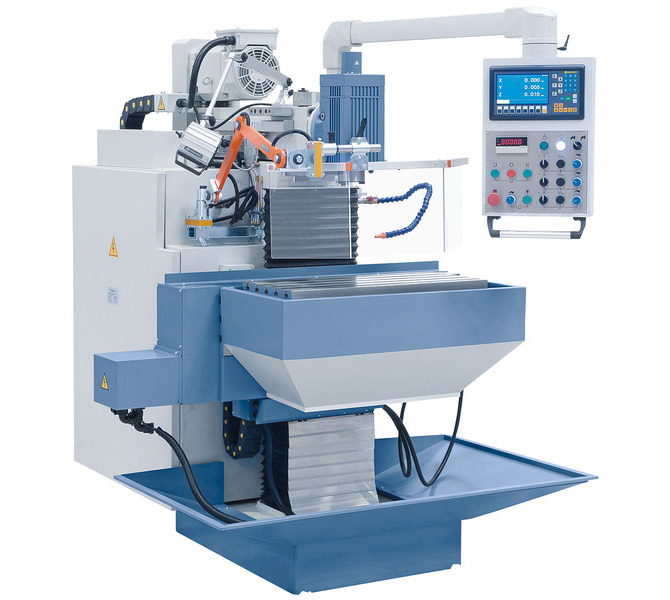

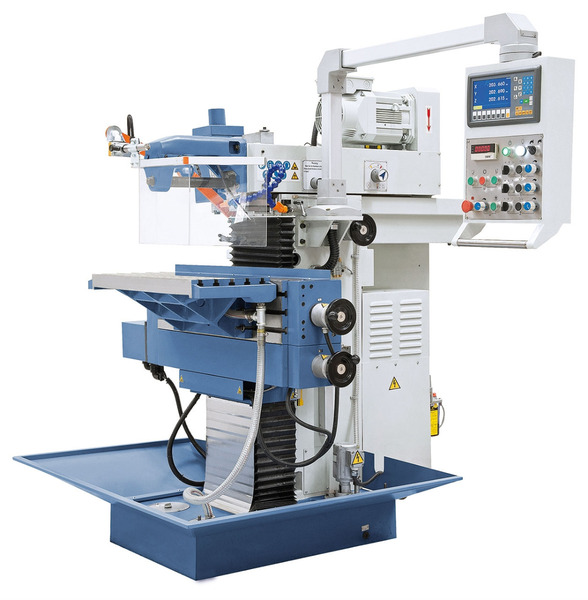

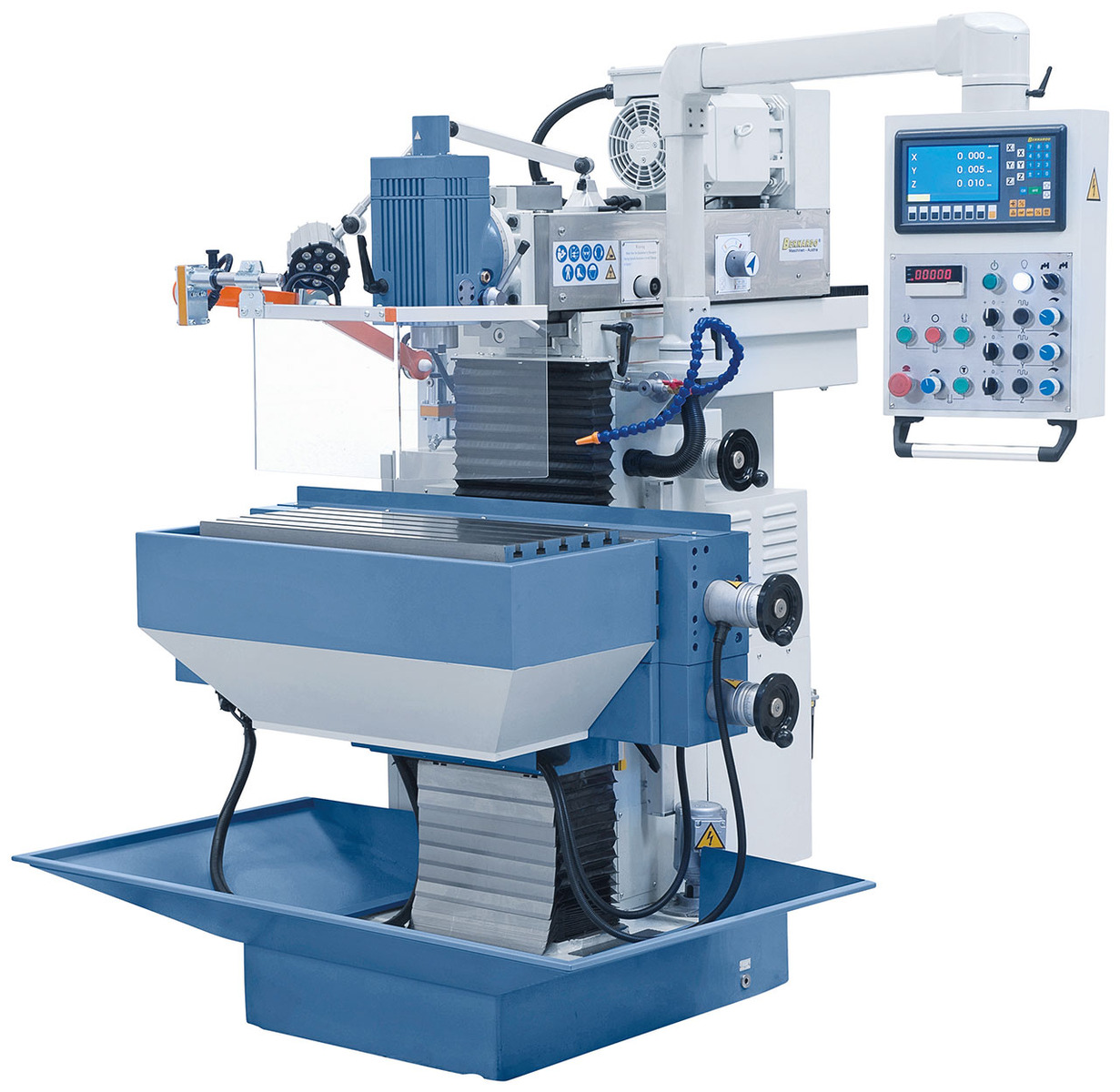

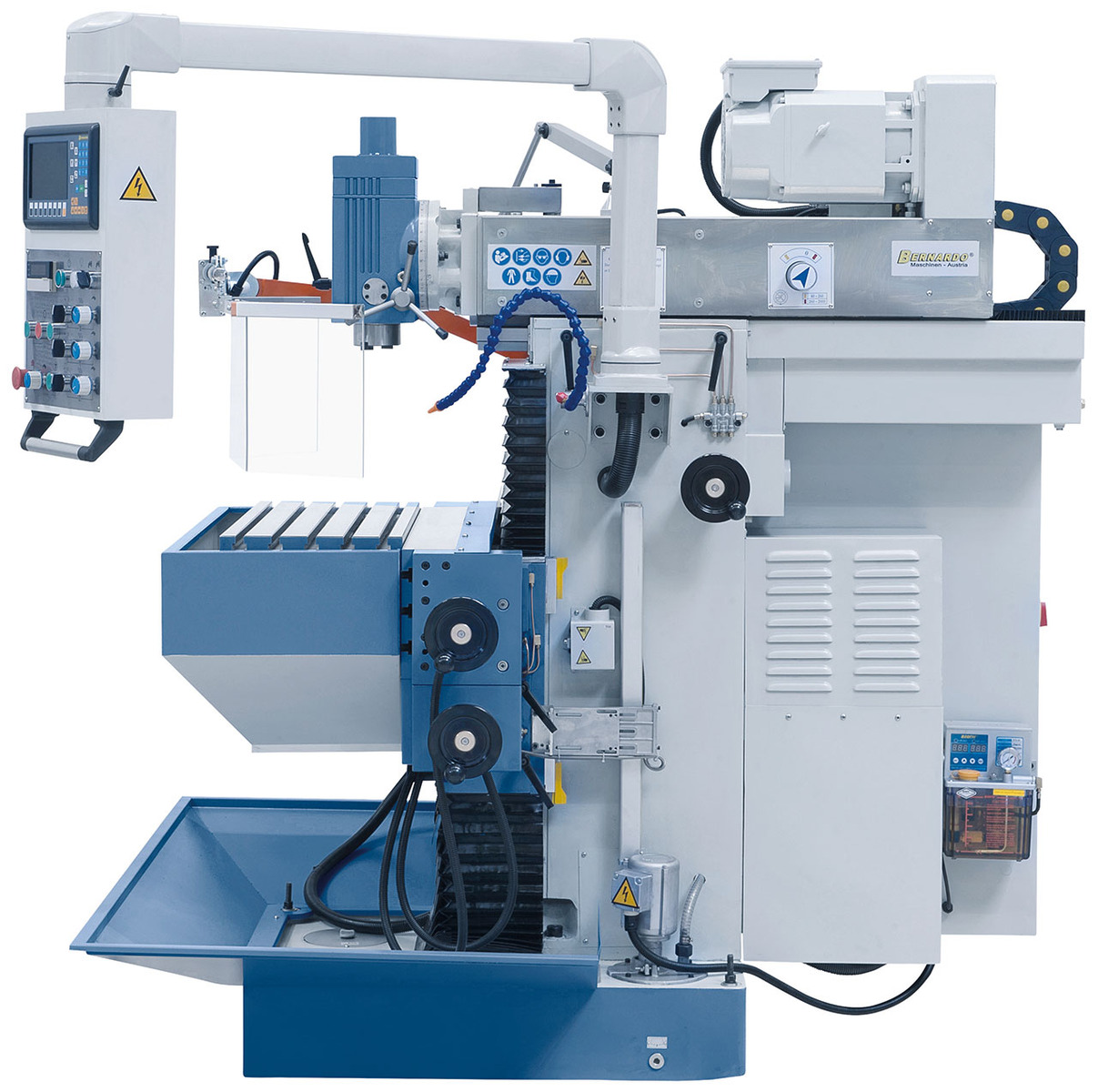

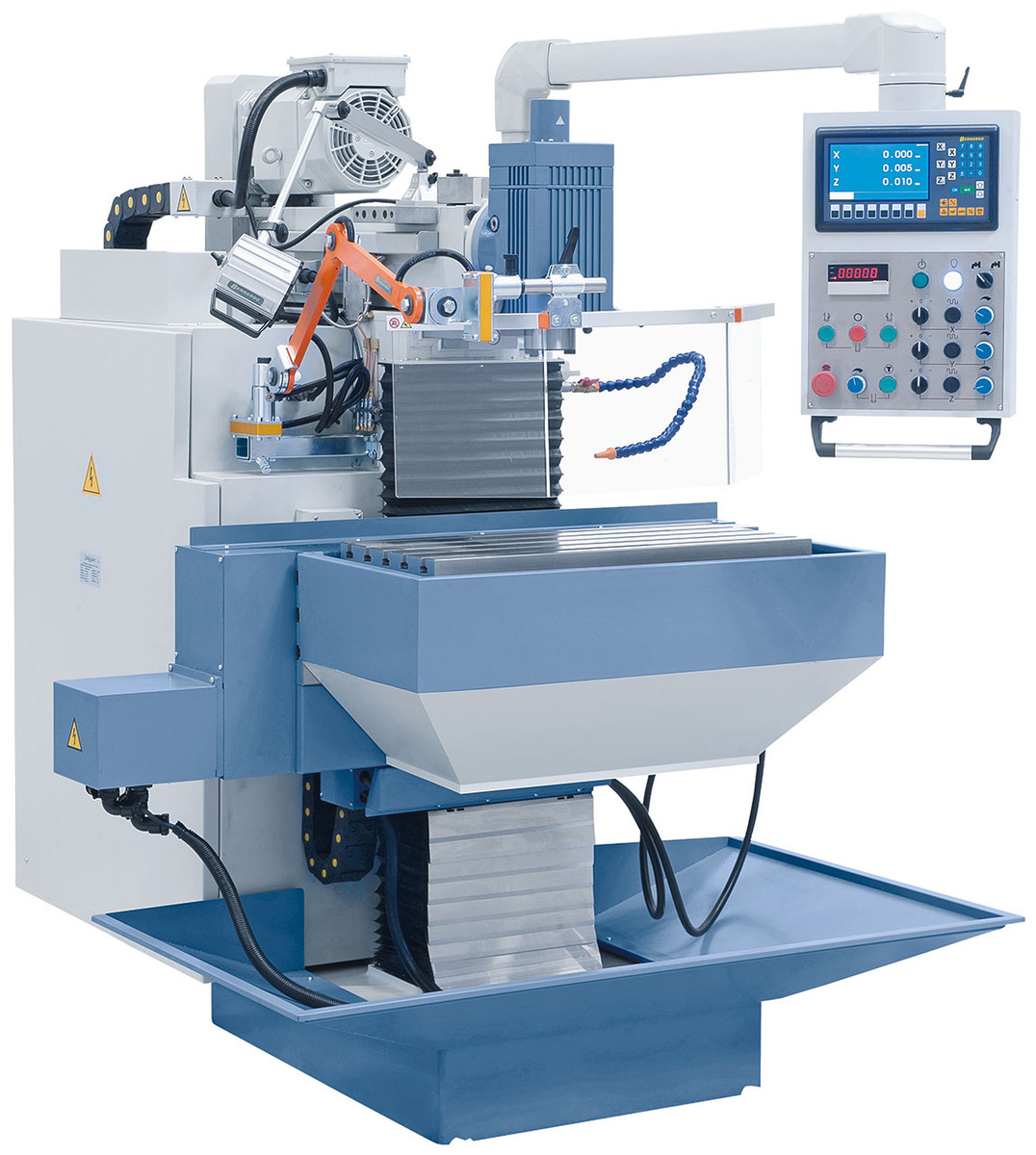

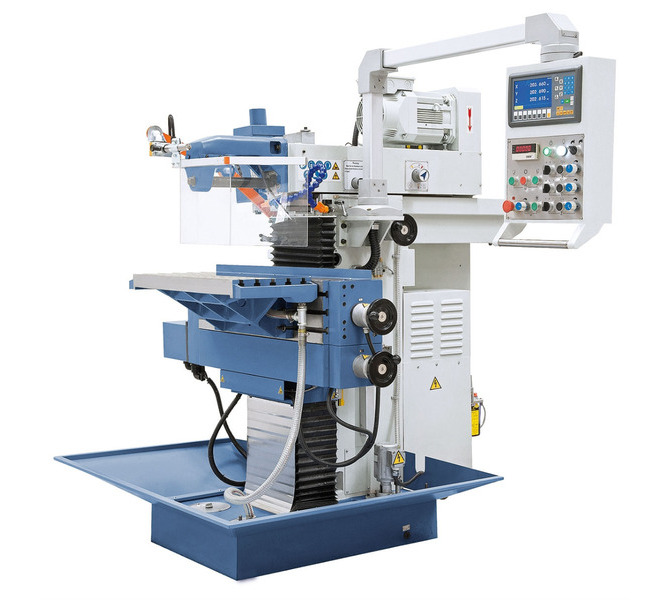

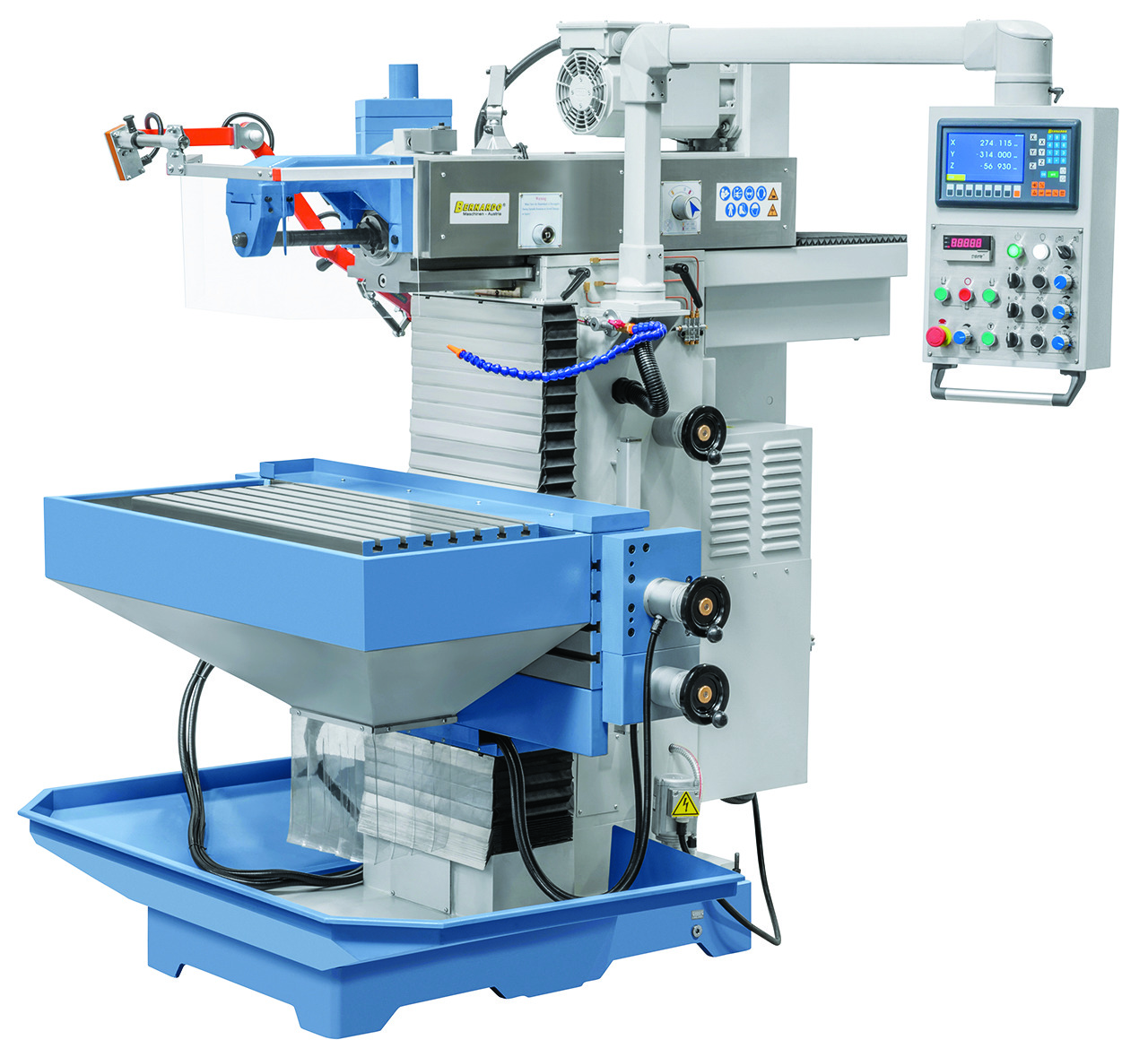

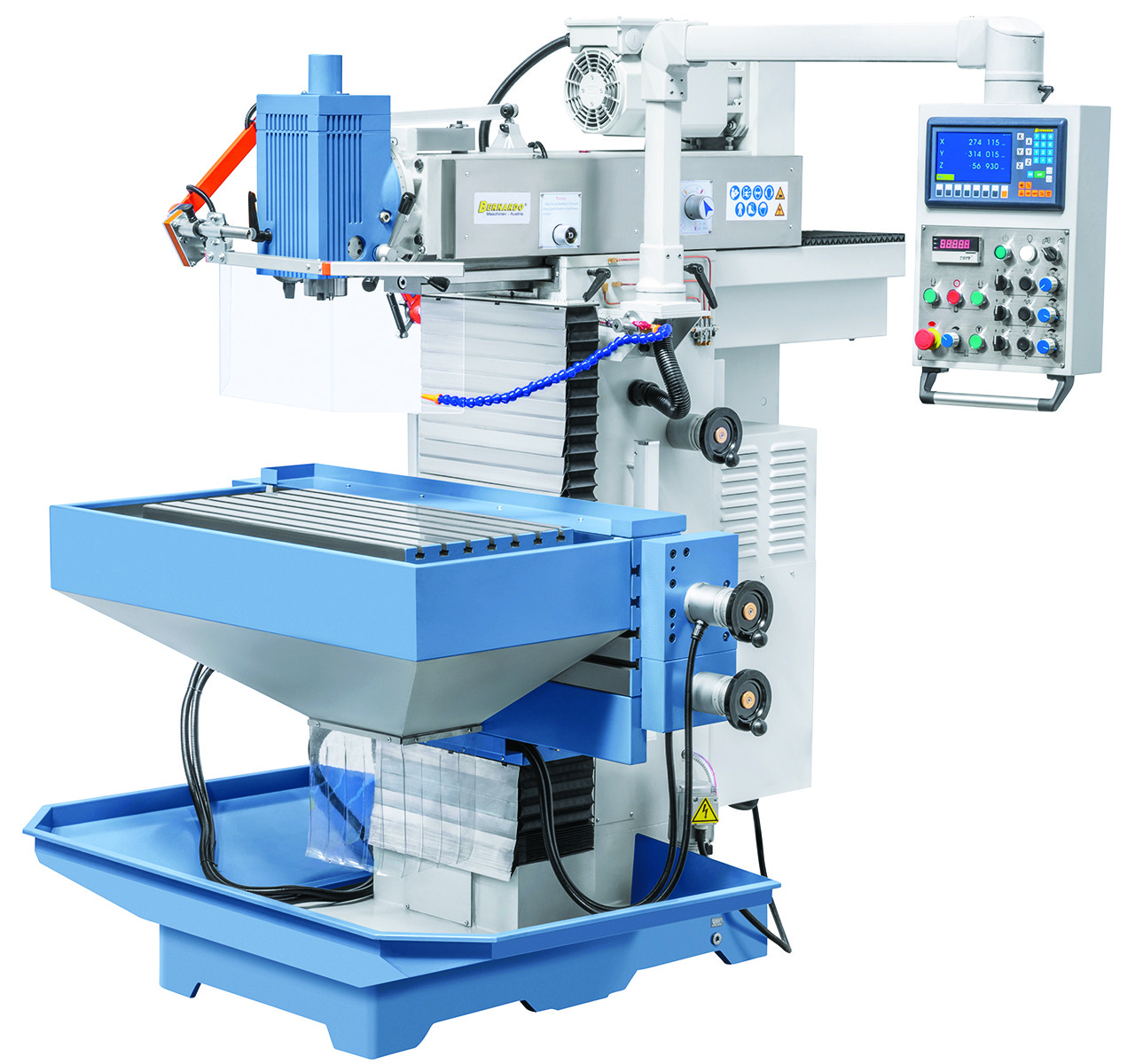

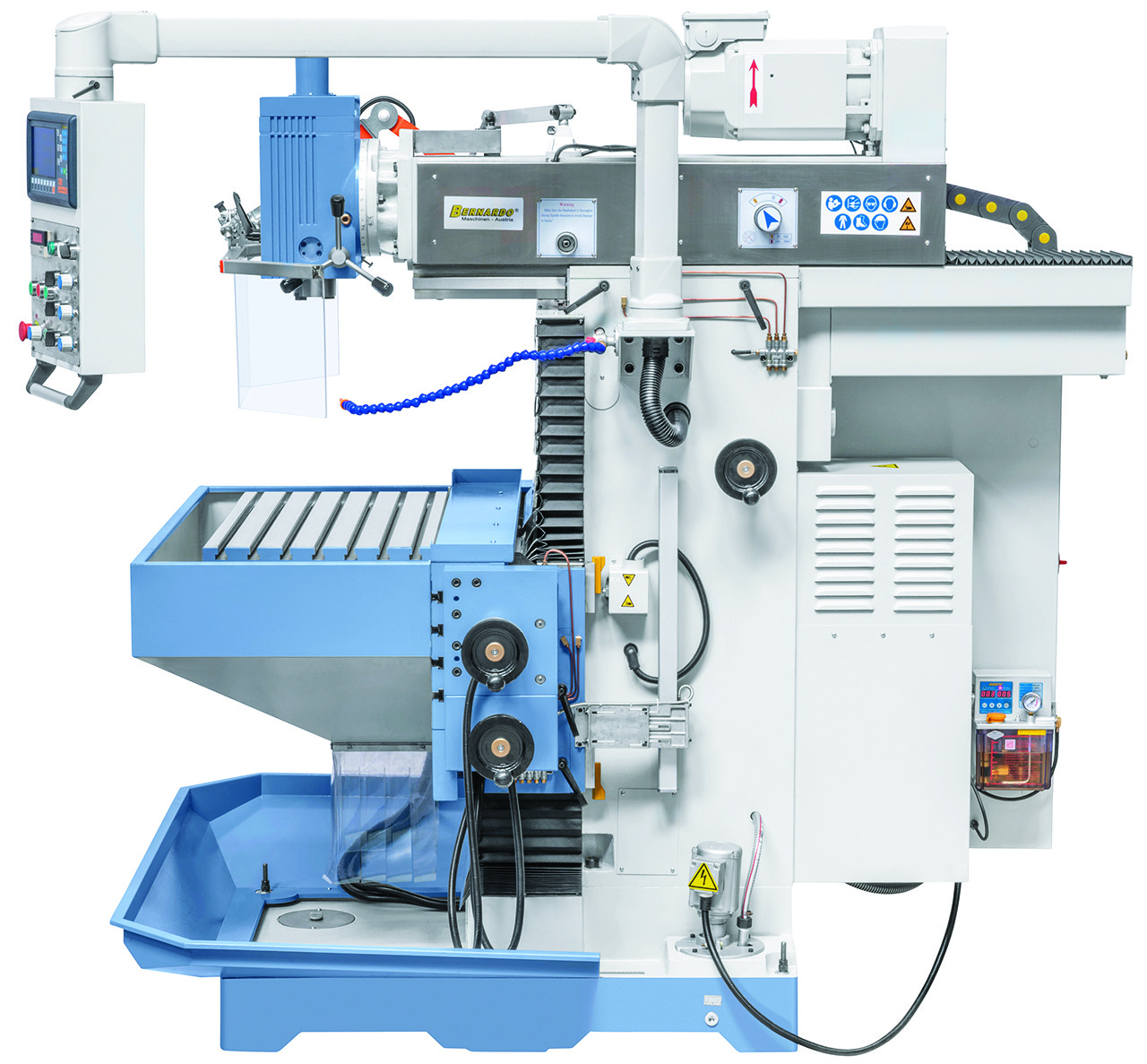

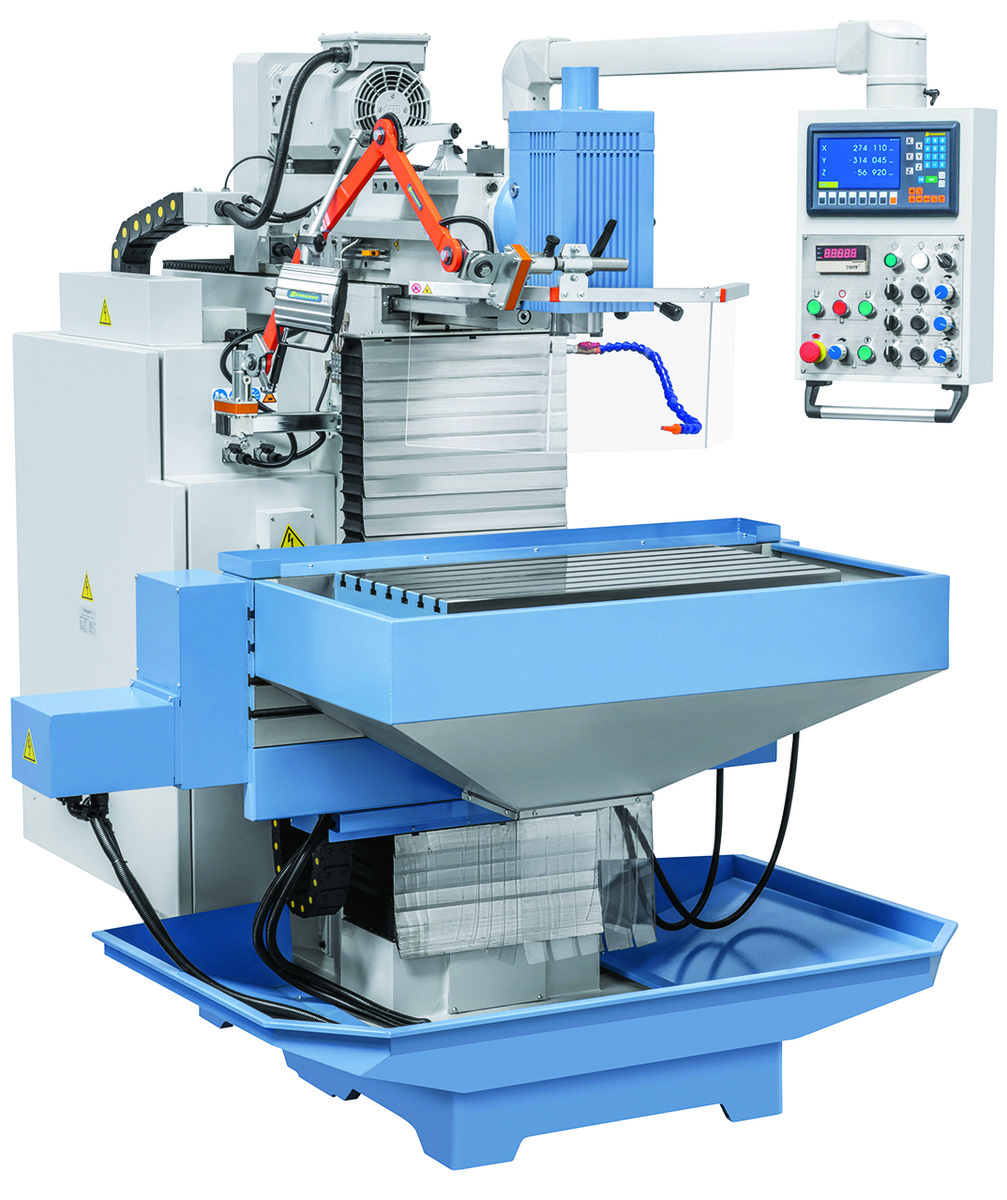

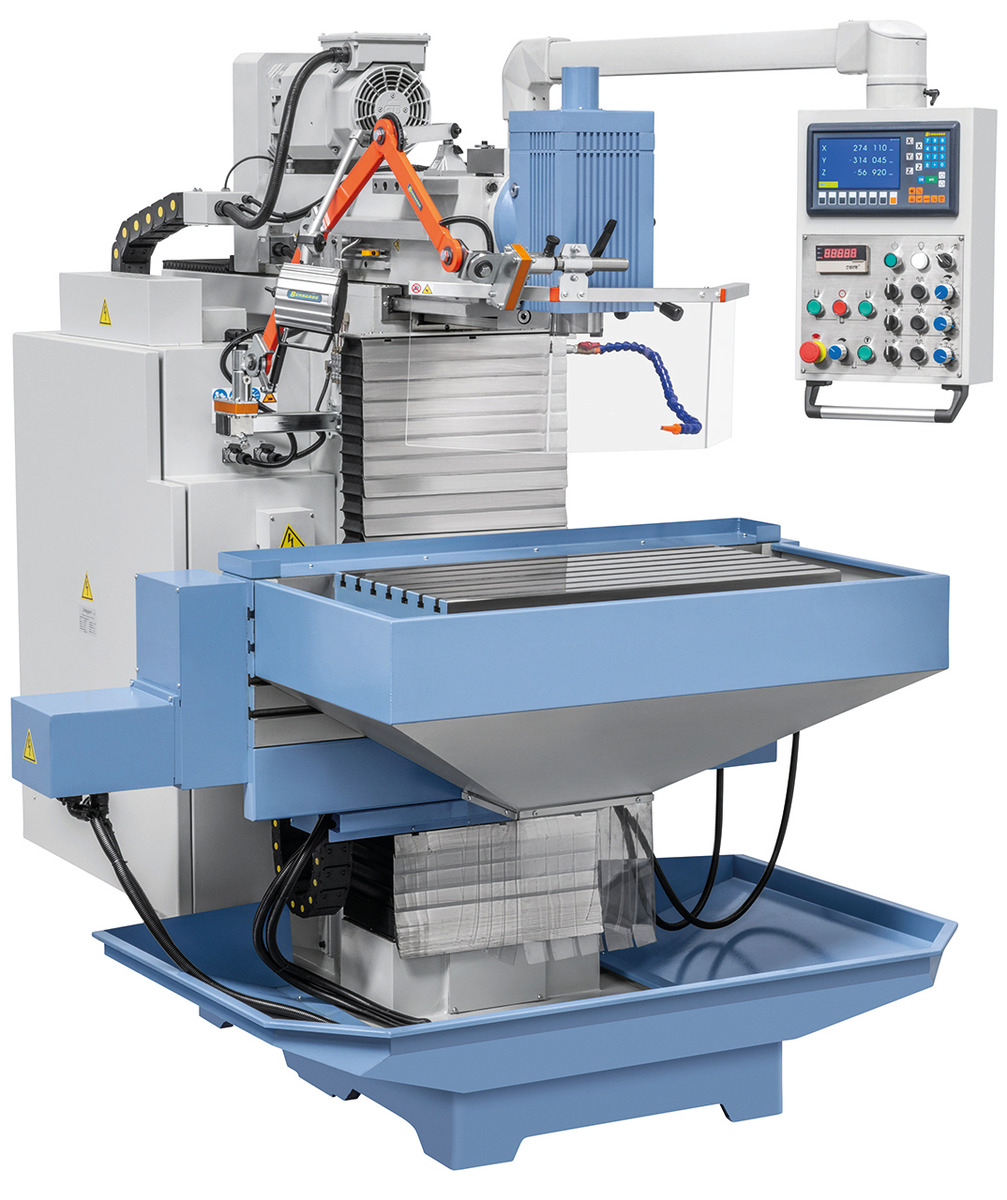

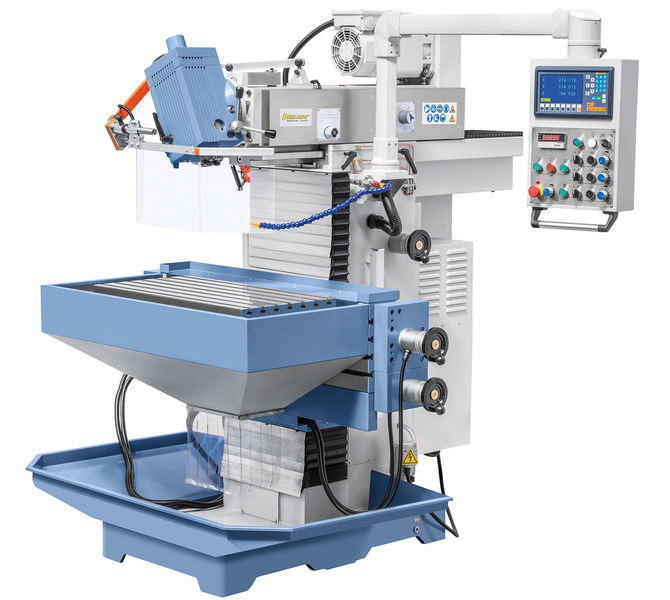

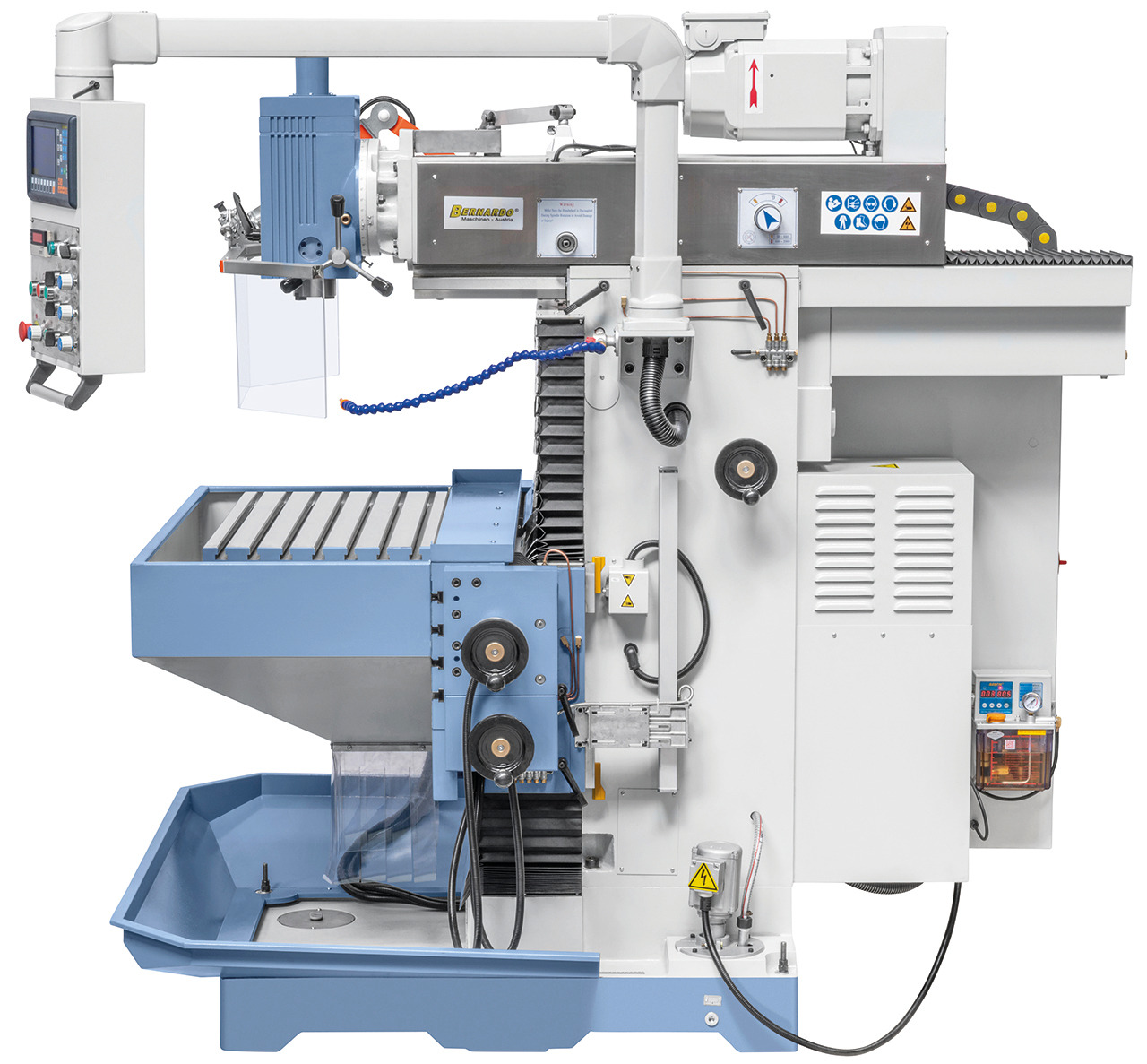

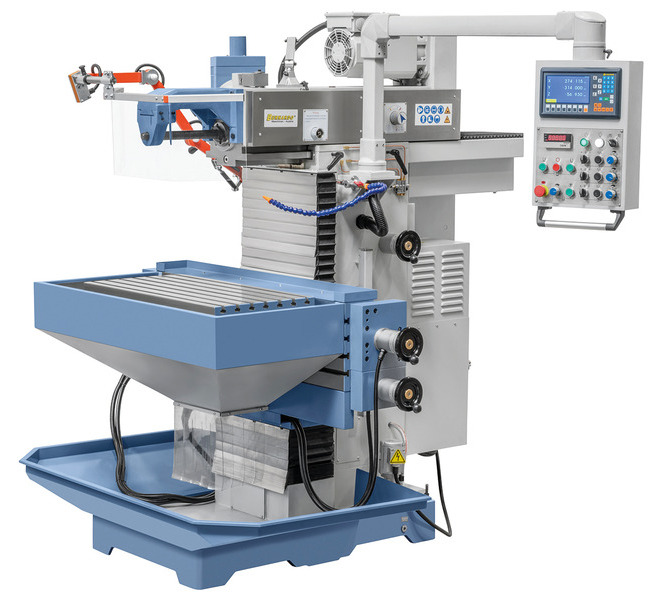

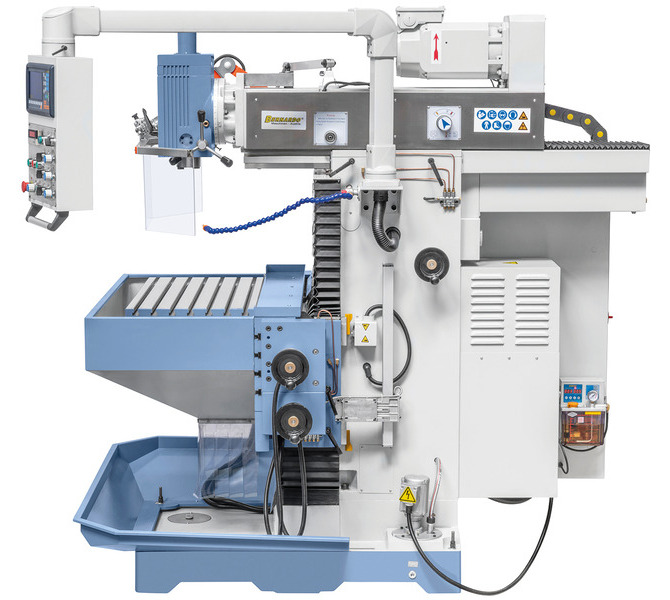

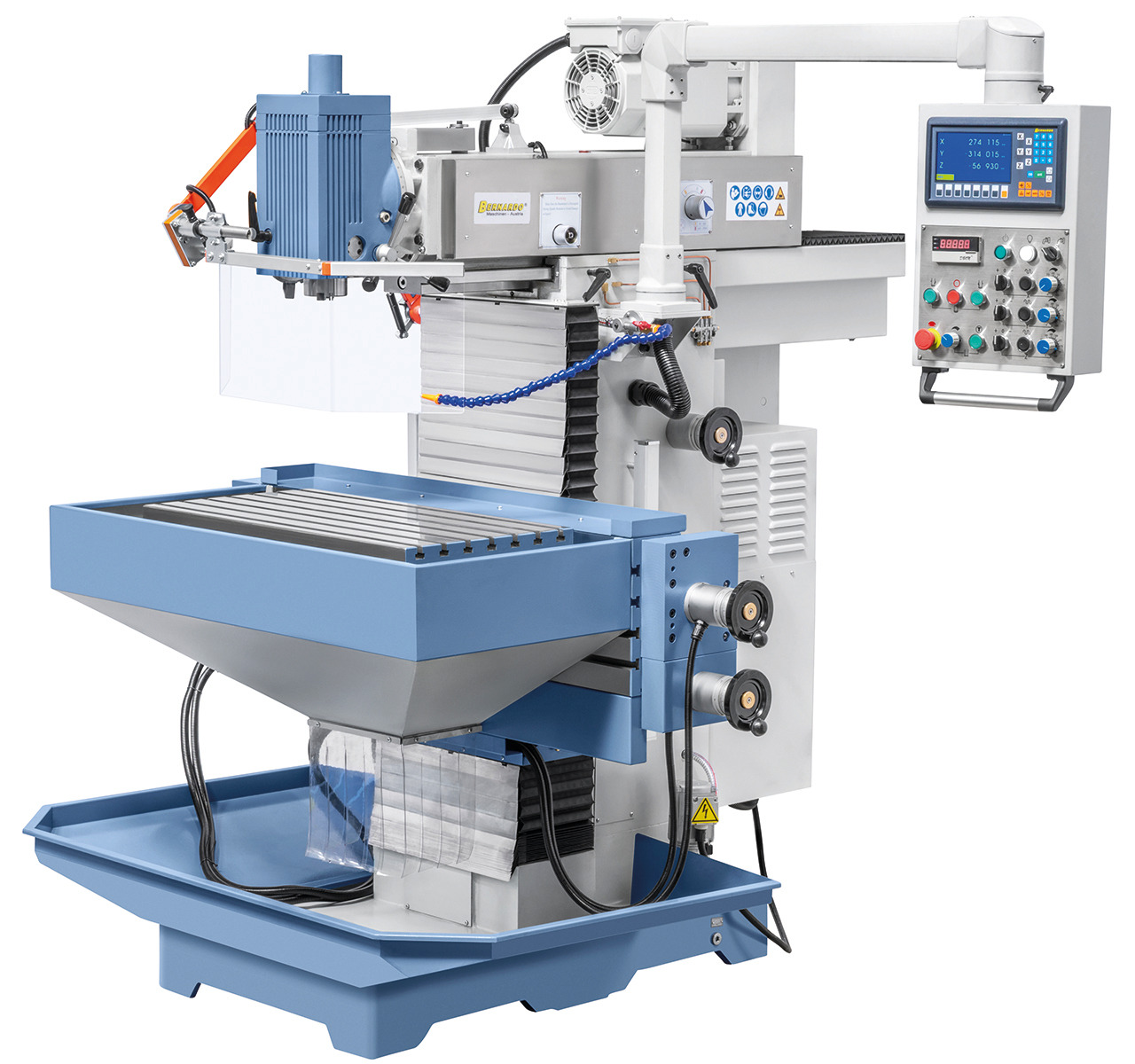

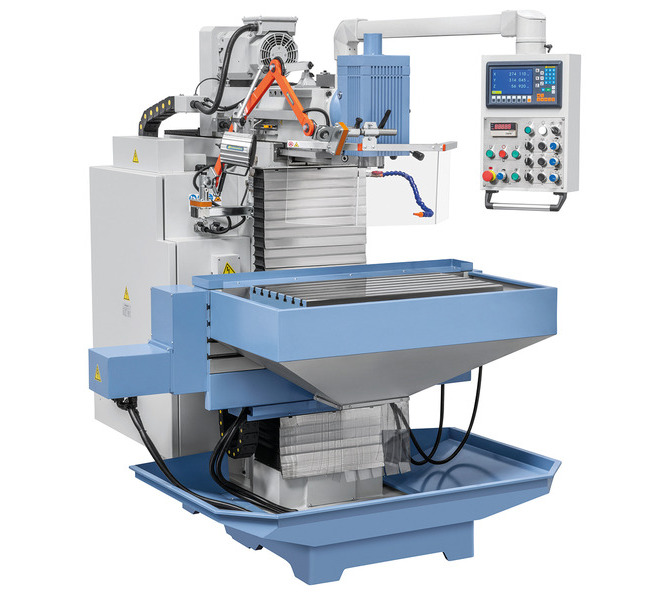

Uniwersalna frezarka narzędziowa serii WFM 850 SERVO zaprojektowana została do prac z elementami do 300 kg. Solidna, ciężka i wytrzymała konstrukcja z odlewu żeliwnego sprawia że wykonywana praca stoi na najwyższym poziomie. Nieograniczone możliwości zastosowań: frezowanie, wiercenie, gwintowanie, etc. Bezstopniowo regulowany posuw i szybki bieg na serwosilnikach oraz śruby kulowe we wszystkich osiach.Stół 800x450. przesuw x,y,z 600/450/450

Numer katalogowy:

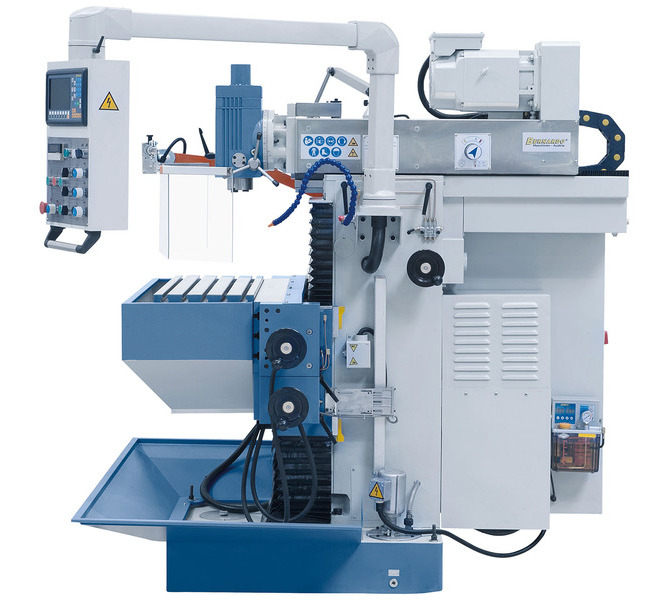

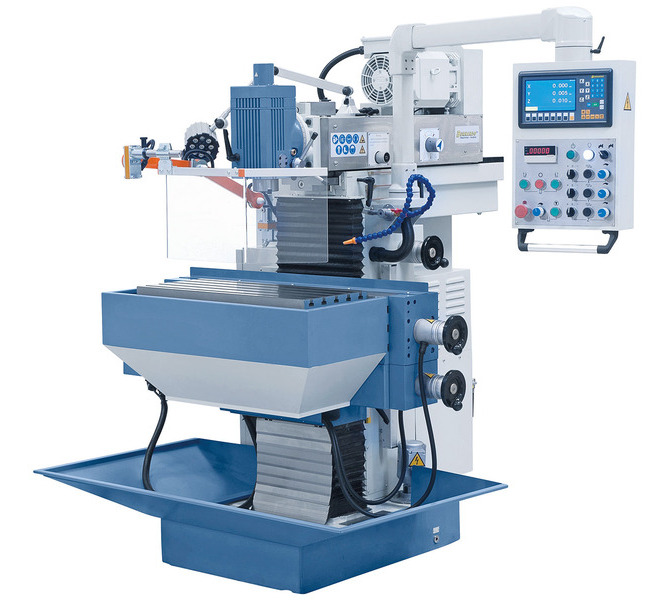

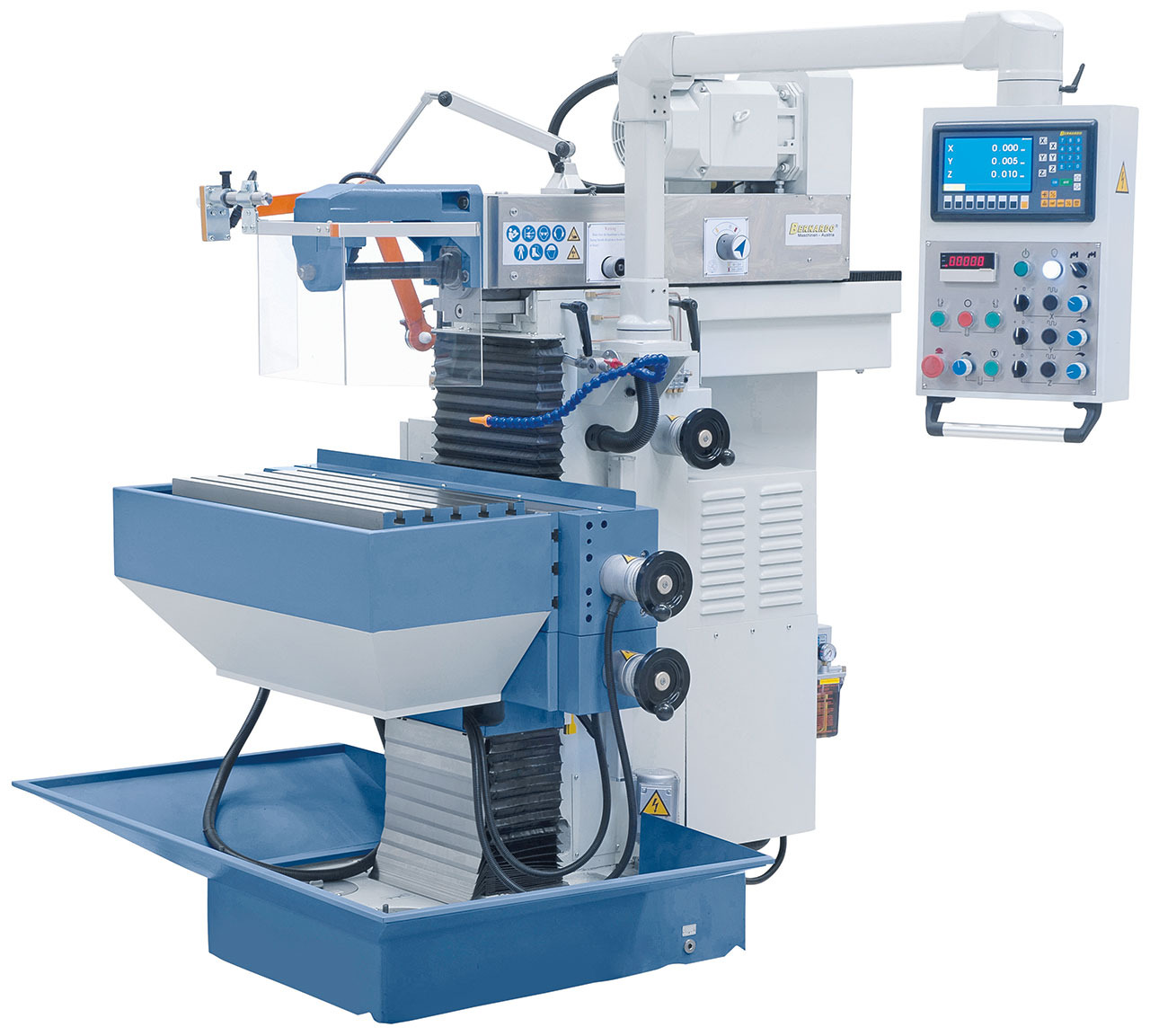

Uniwersalna frezarka narzędziowa serii WFM 850 SERVO zaprojektowana została do prac z elementami do 300 kg. Solidna, ciężka i wytrzymała konstrukcja z odlewu żeliwnego sprawia że wykonywana praca stoi na najwyższym poziomie. Nieograniczone możliwości zastosowań: frezowanie, wiercenie, gwintowanie, etc. Bezstopniowo regulowany posuw i szybki bieg na serwosilnikach oraz śruby kulowe we wszystkich osiach.

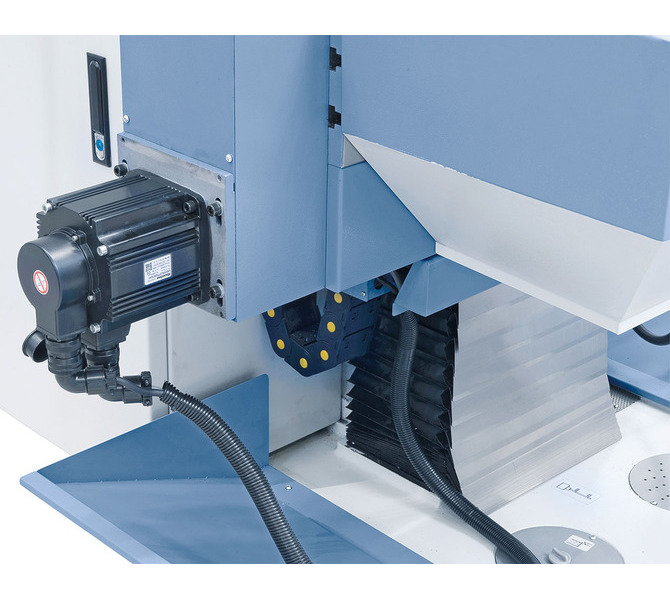

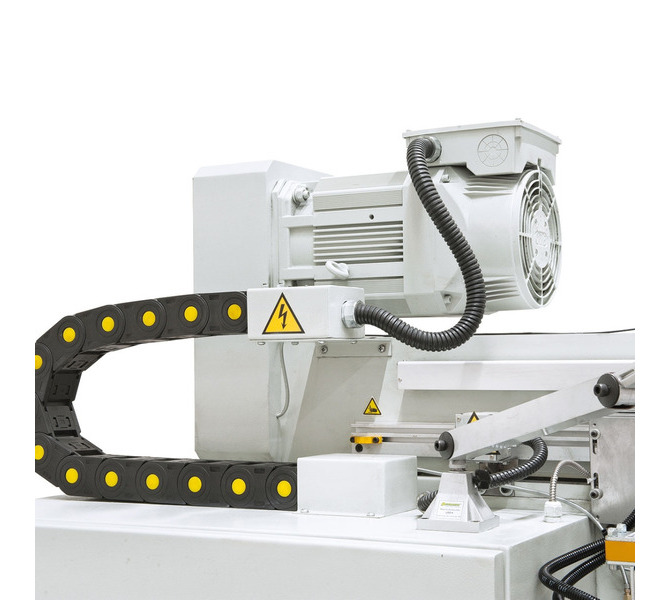

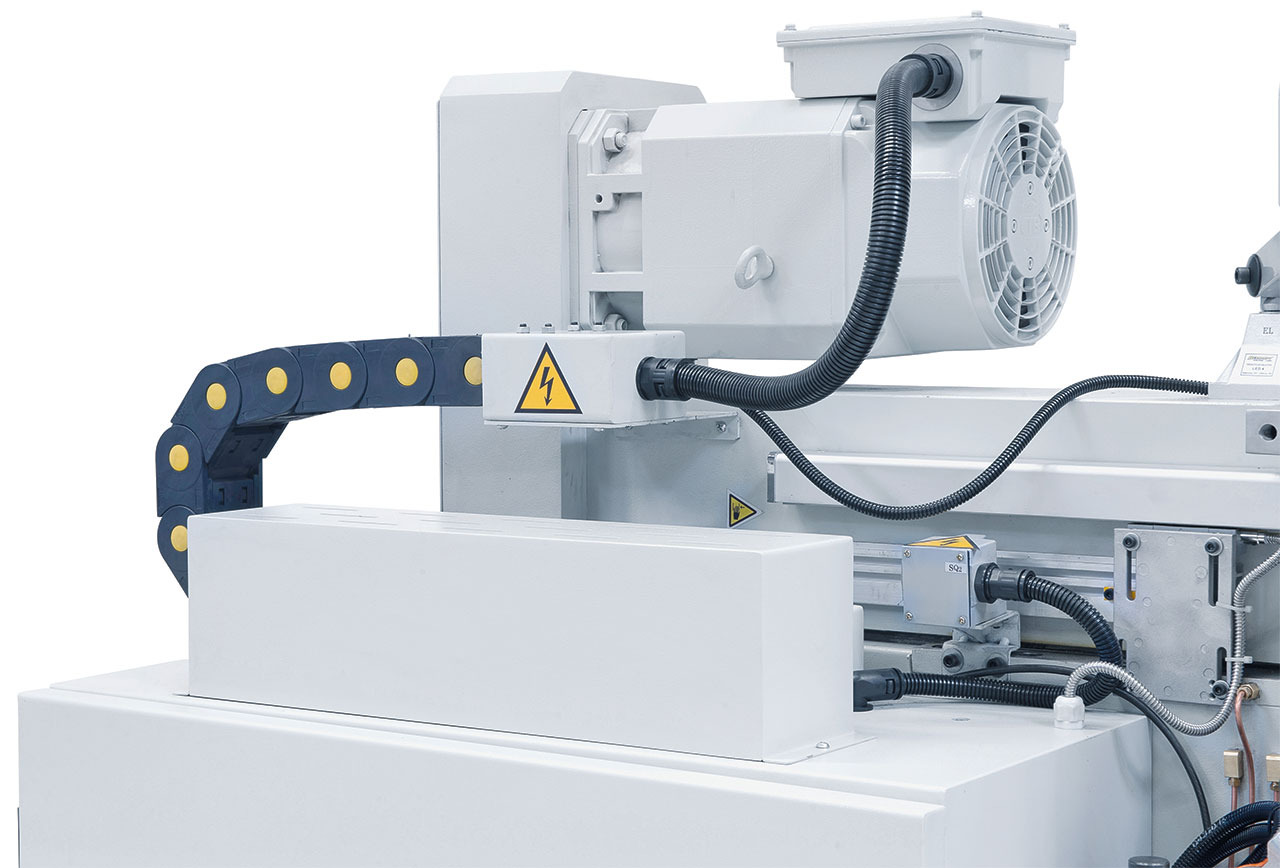

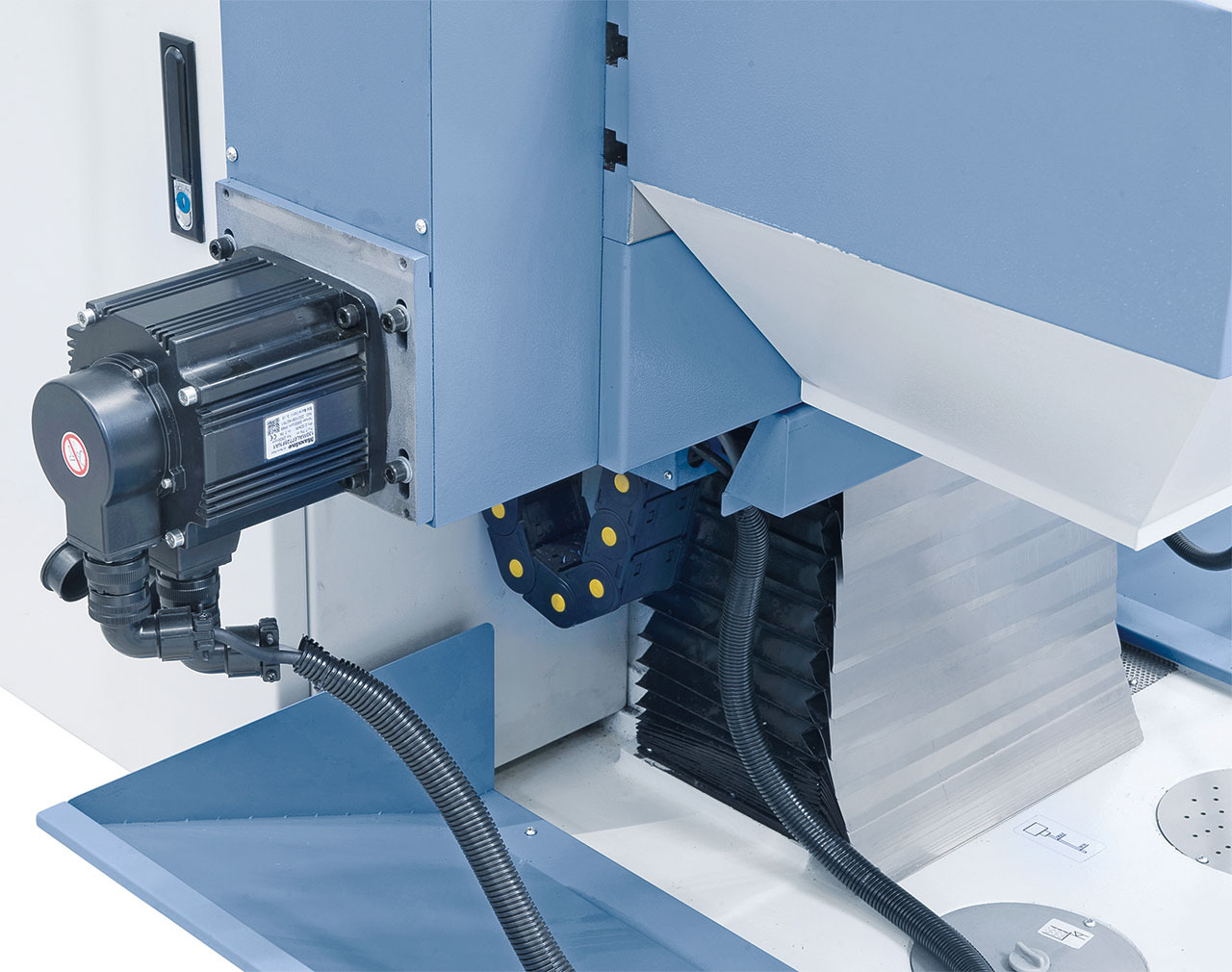

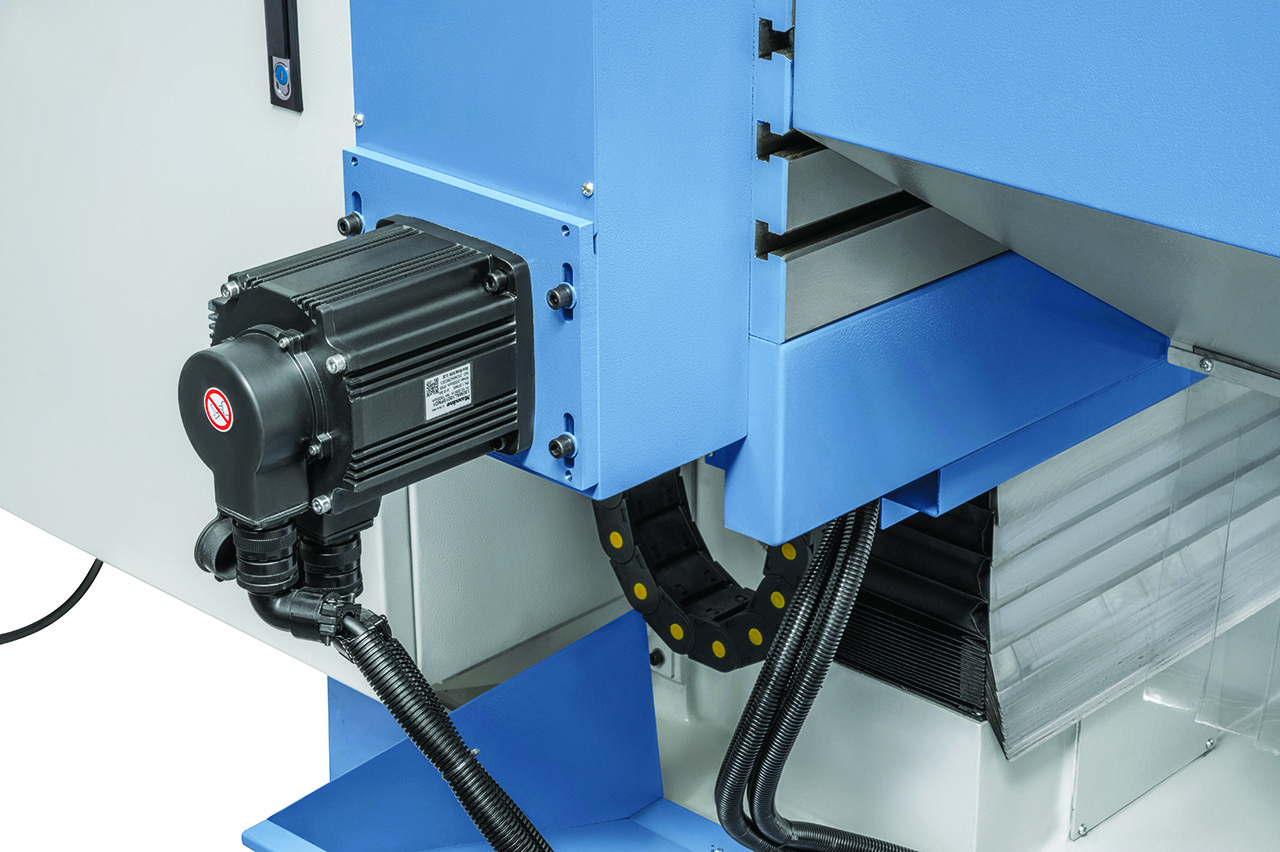

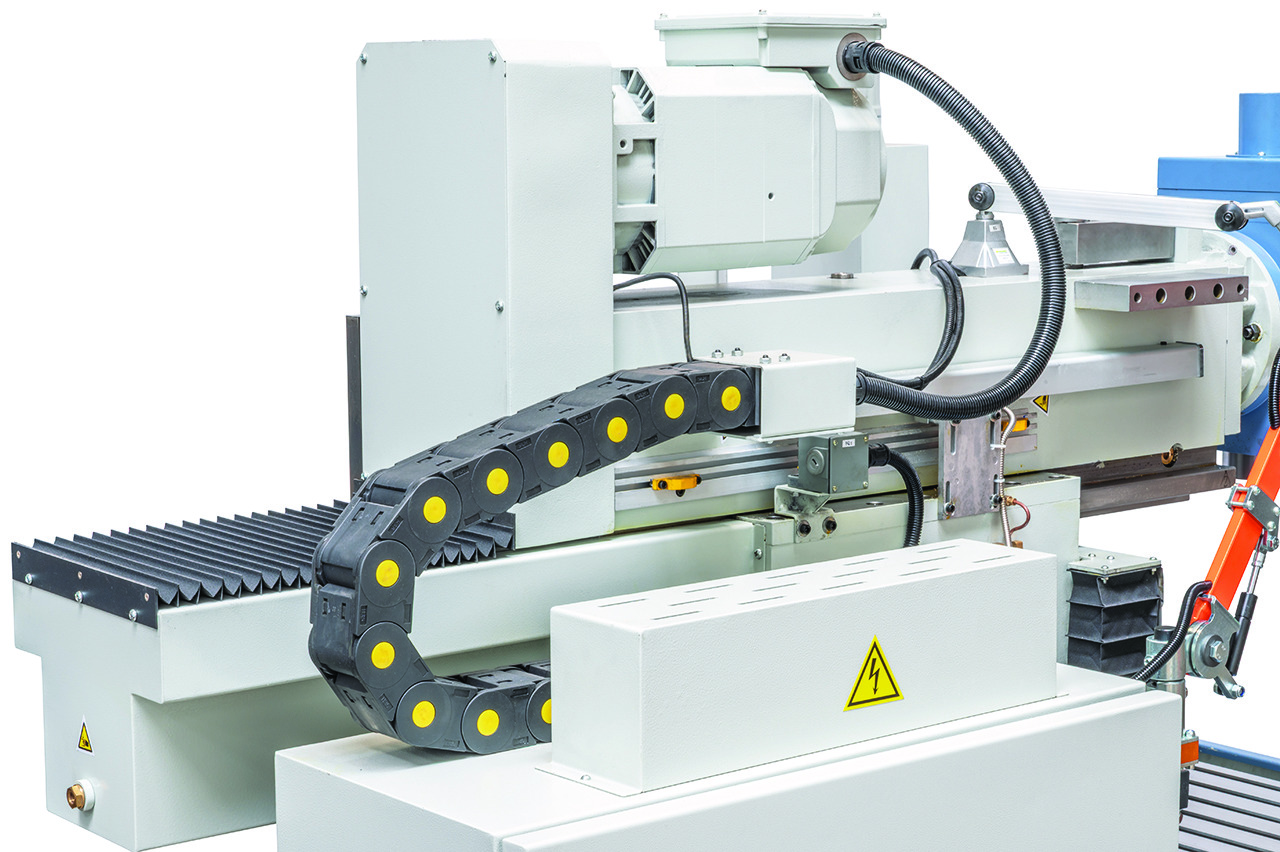

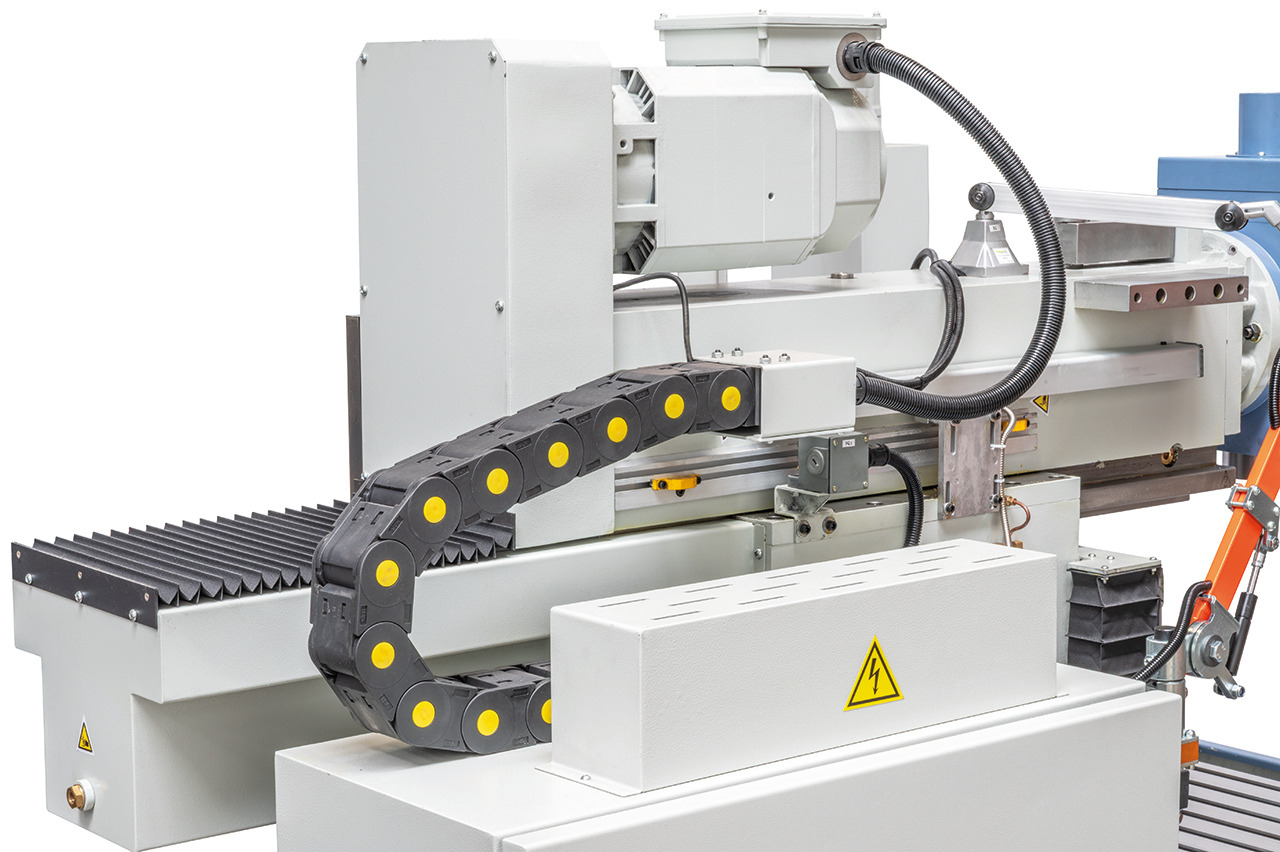

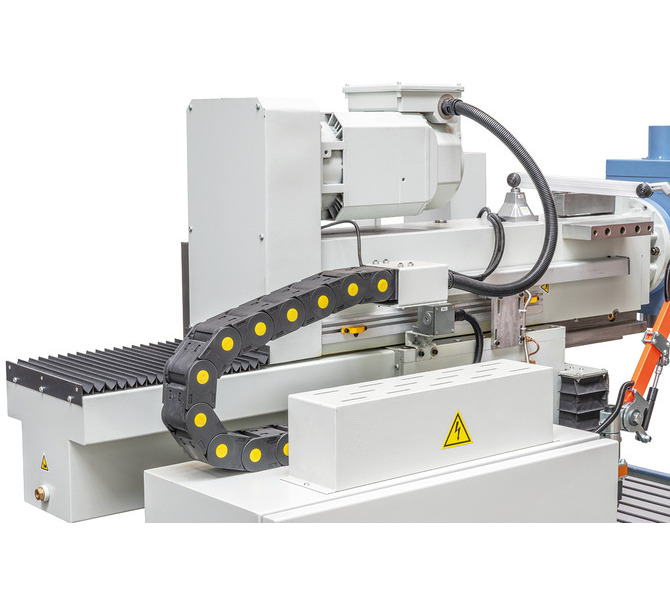

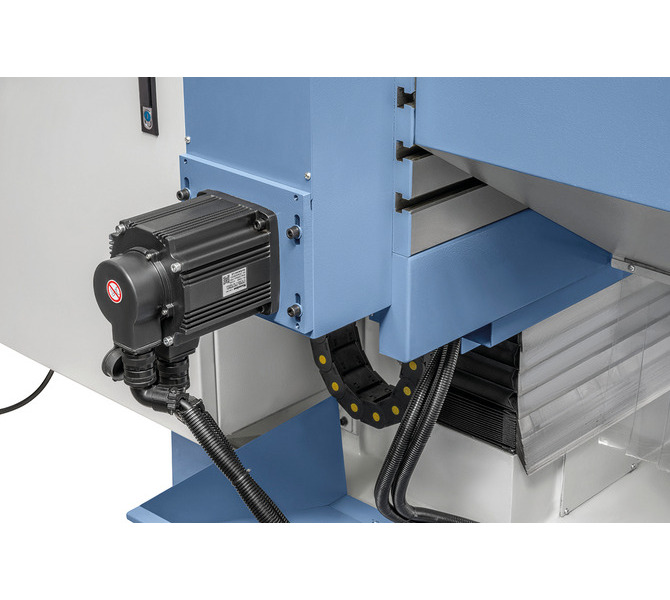

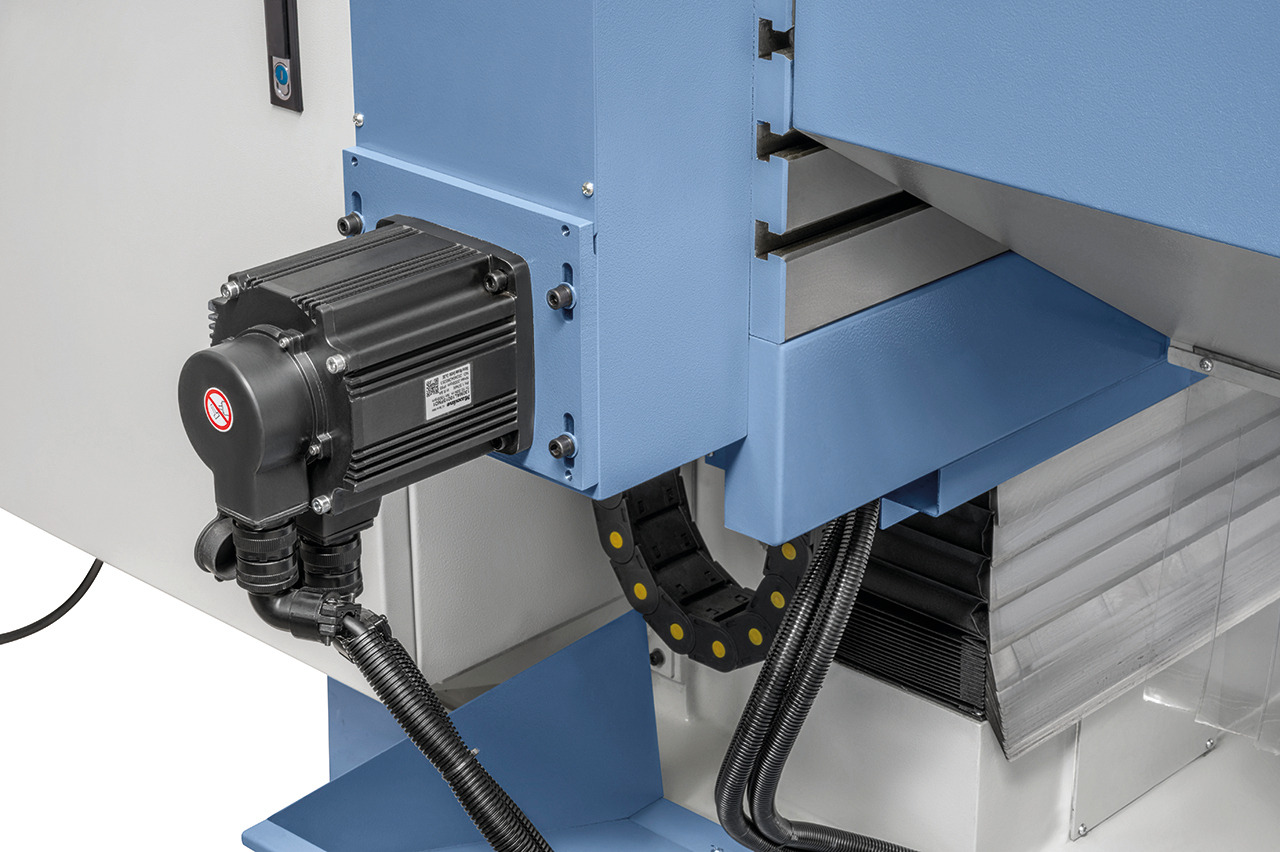

  • Bezstopniowo regulowany posuw i szybki bieg we wszystkich osiach, napędzany serwosilnikami

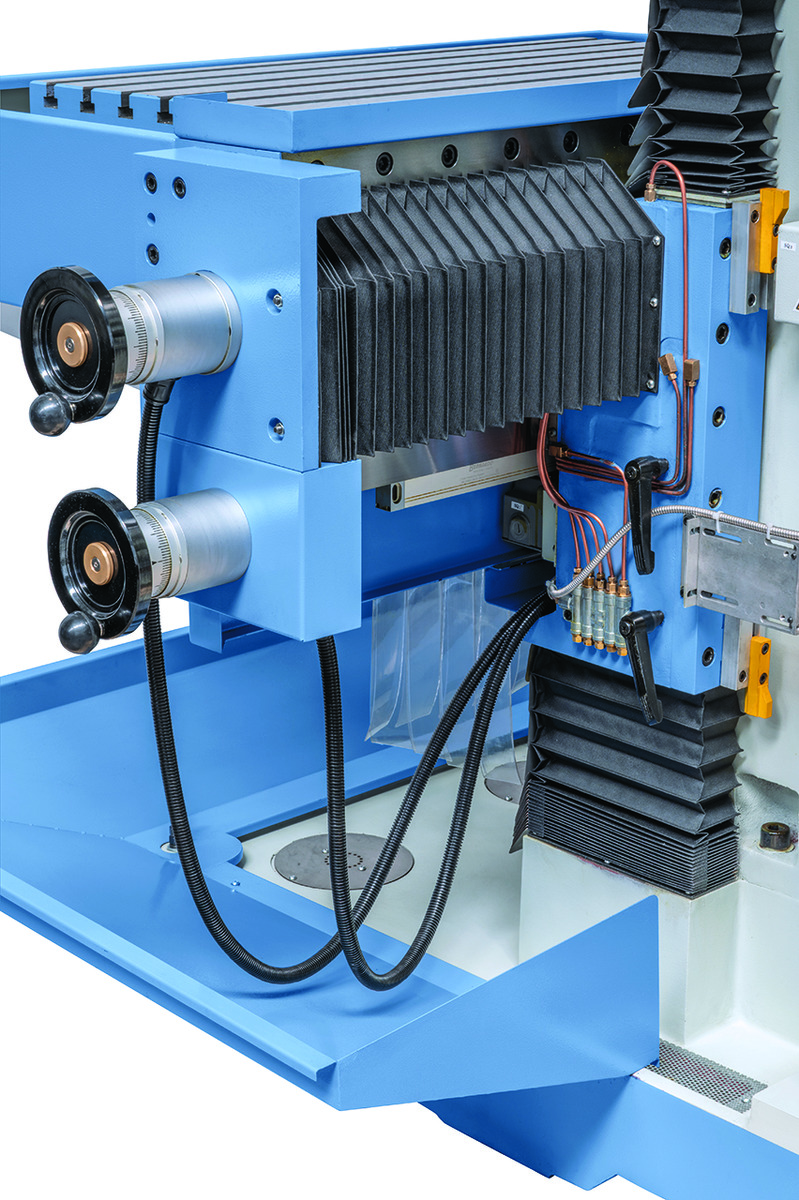

  • Śruby kulowe we wszystkich trzech osiach zamocowane bez luzów
  • Możliwość precyzyjnego dopasowania prędkości oraz posuwu do obrabianego elementu

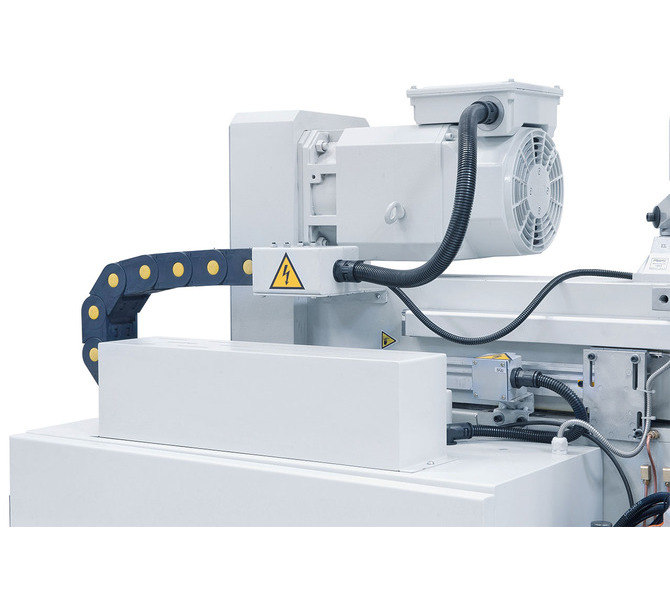

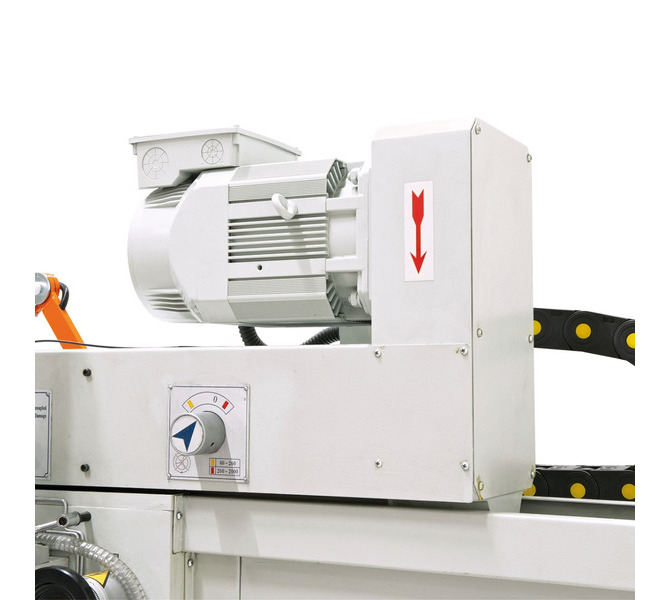

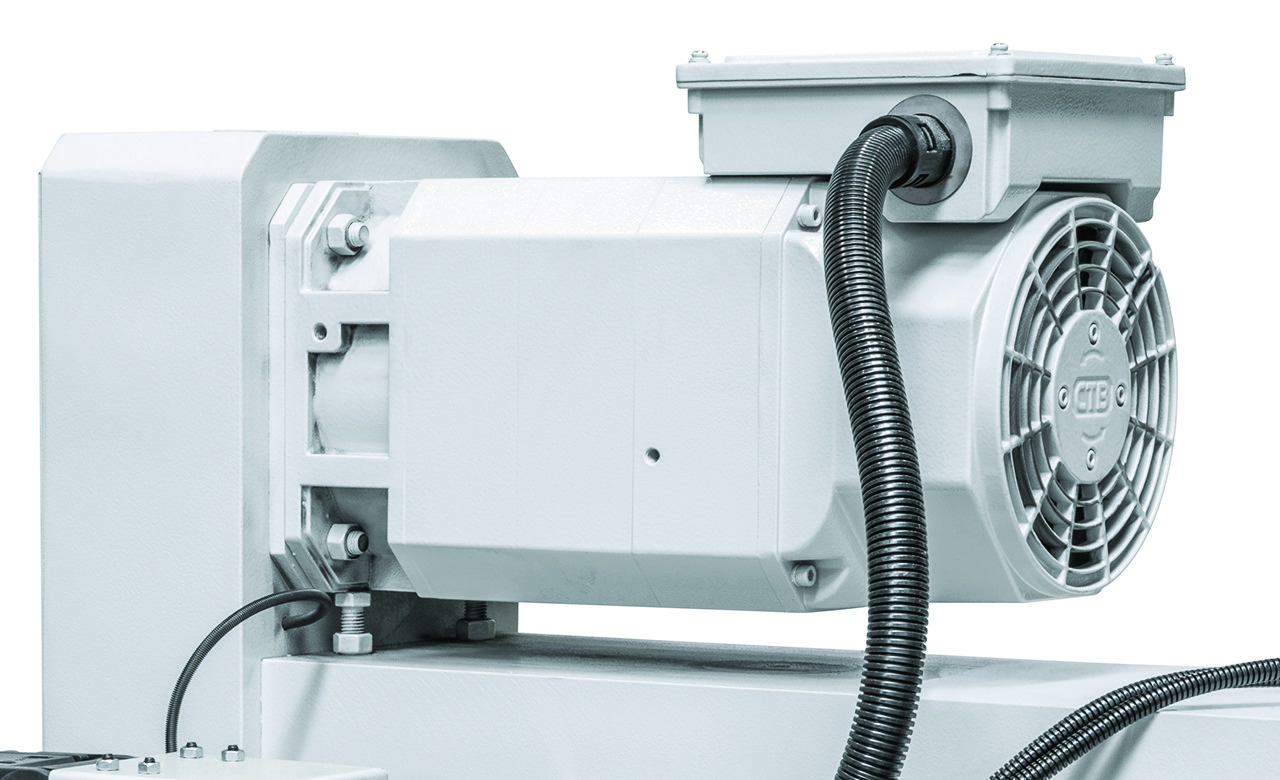

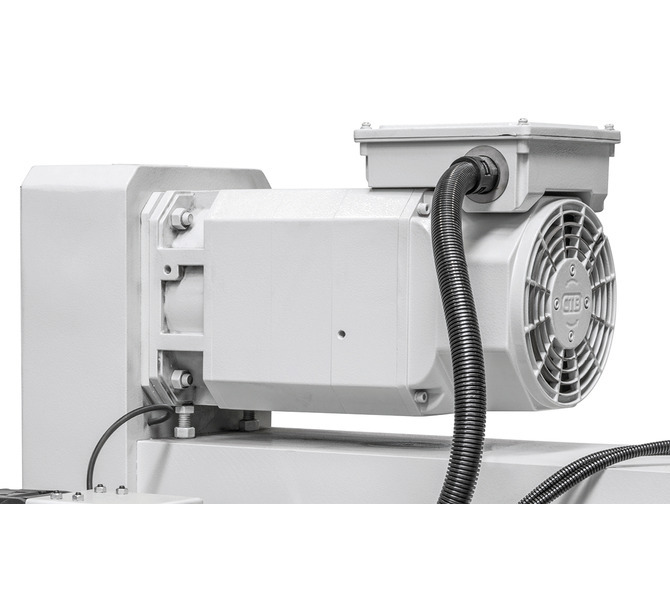

  • Konwerter częstotliwości do regulacji prędkości obrotowej zapewniający niezmienną prędkość obrotową pod obciążeniem

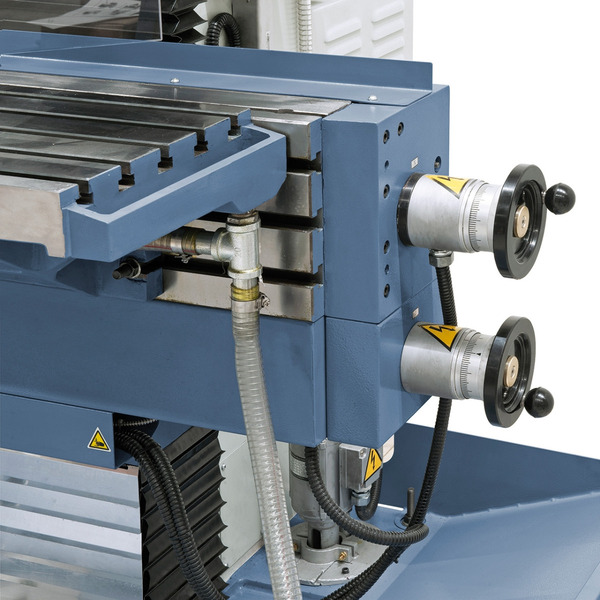

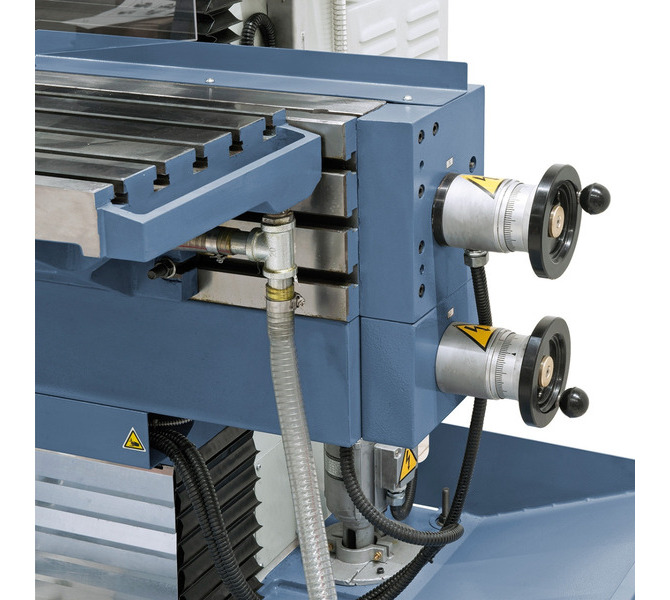

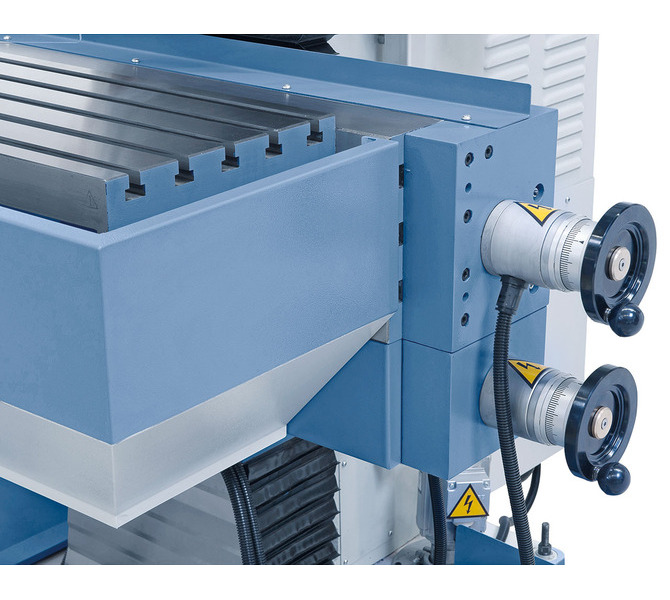

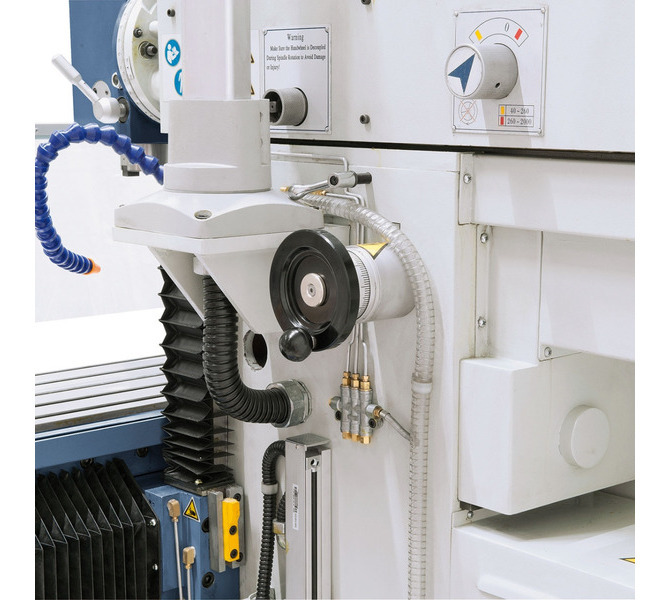

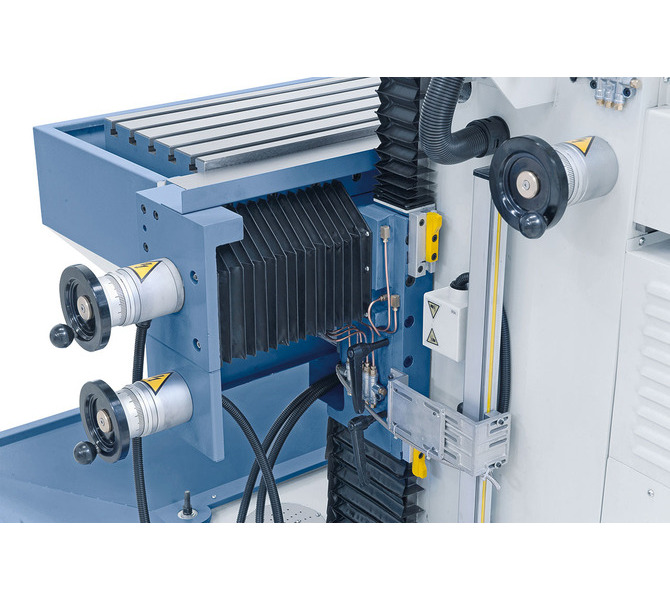

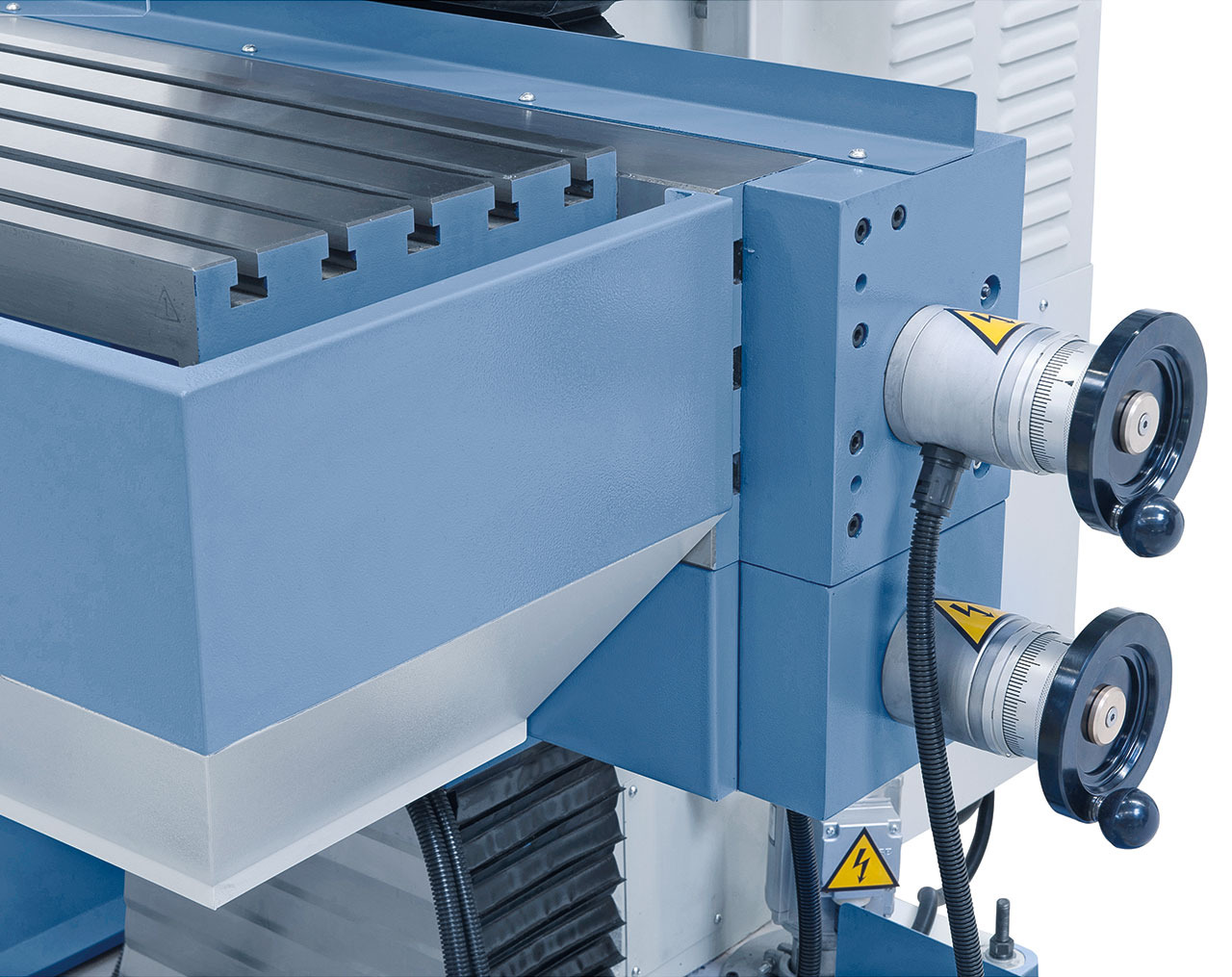

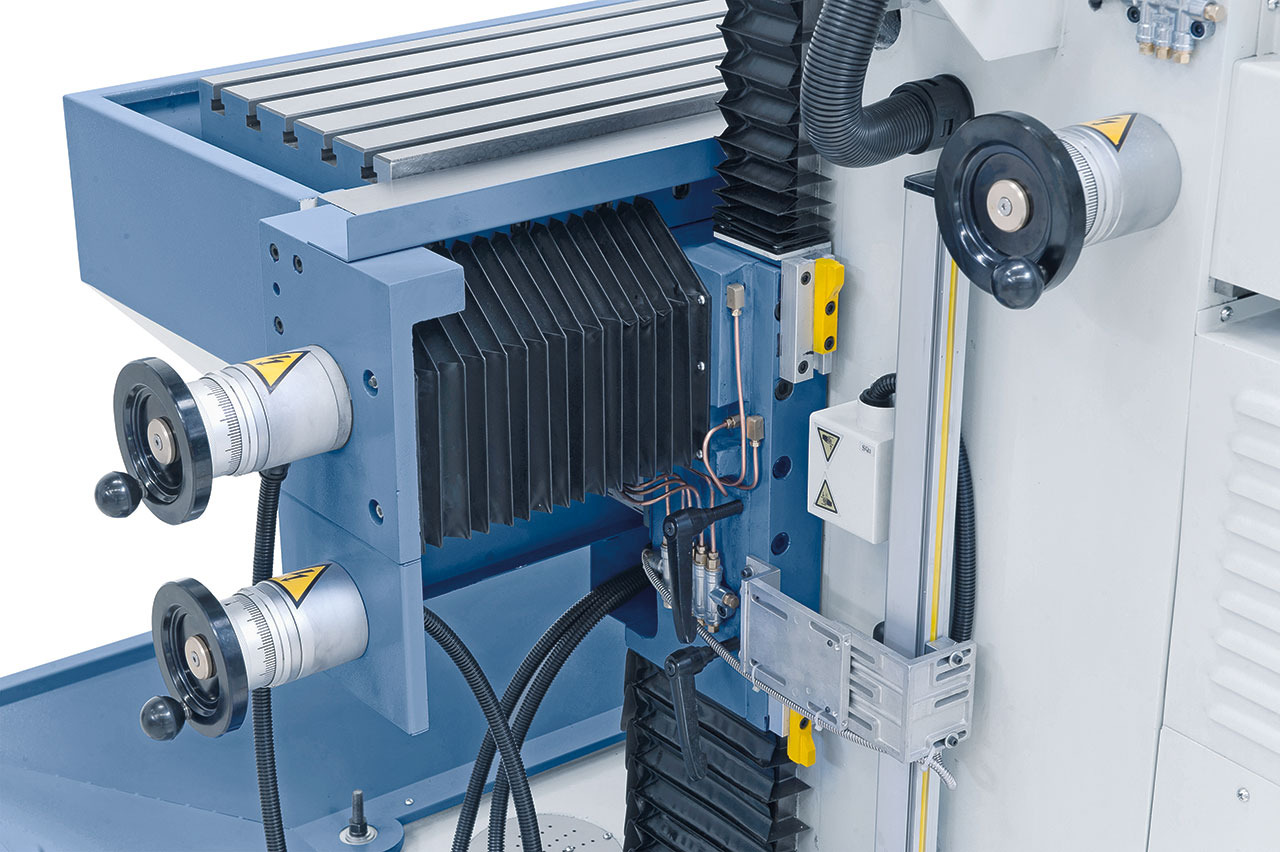

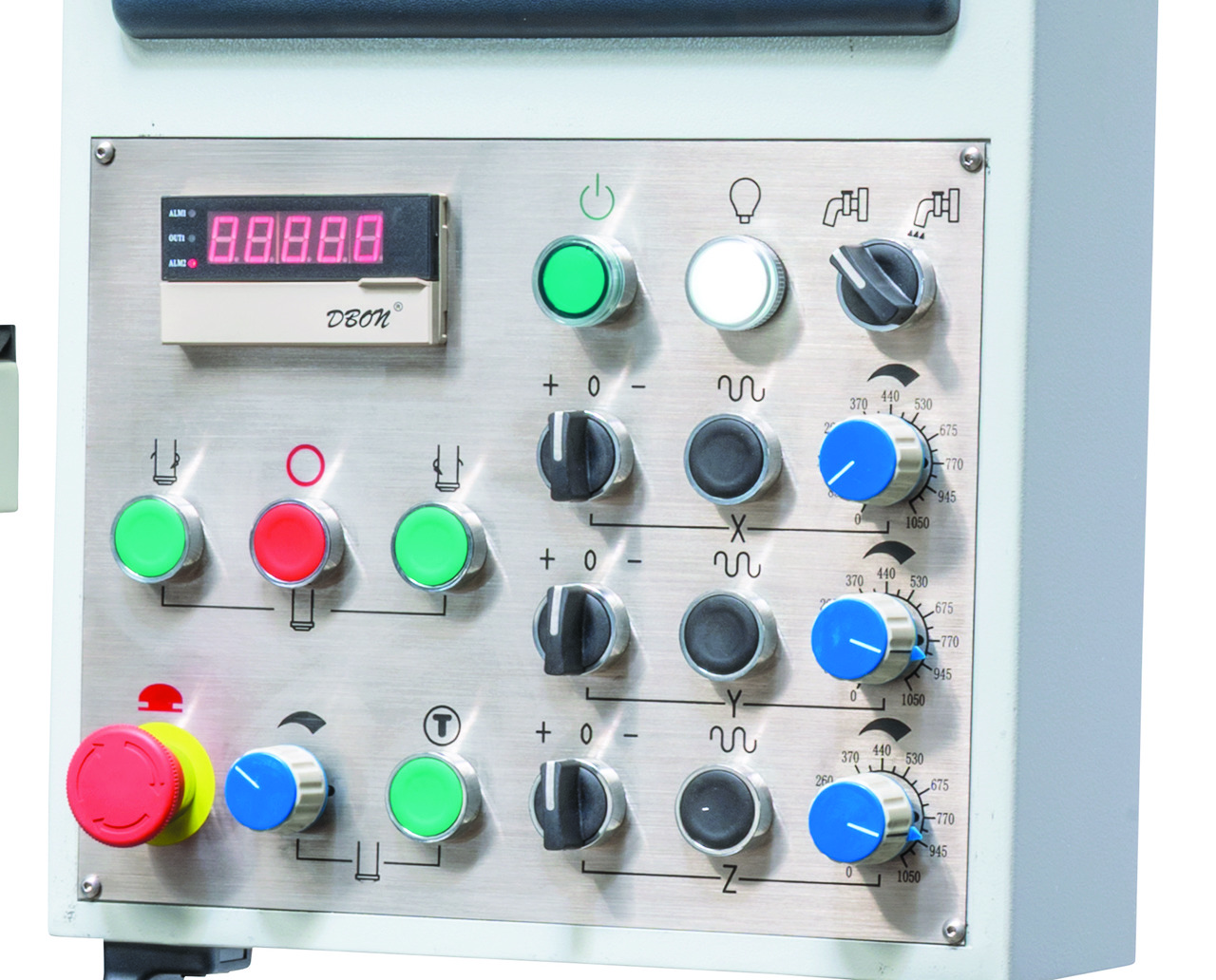

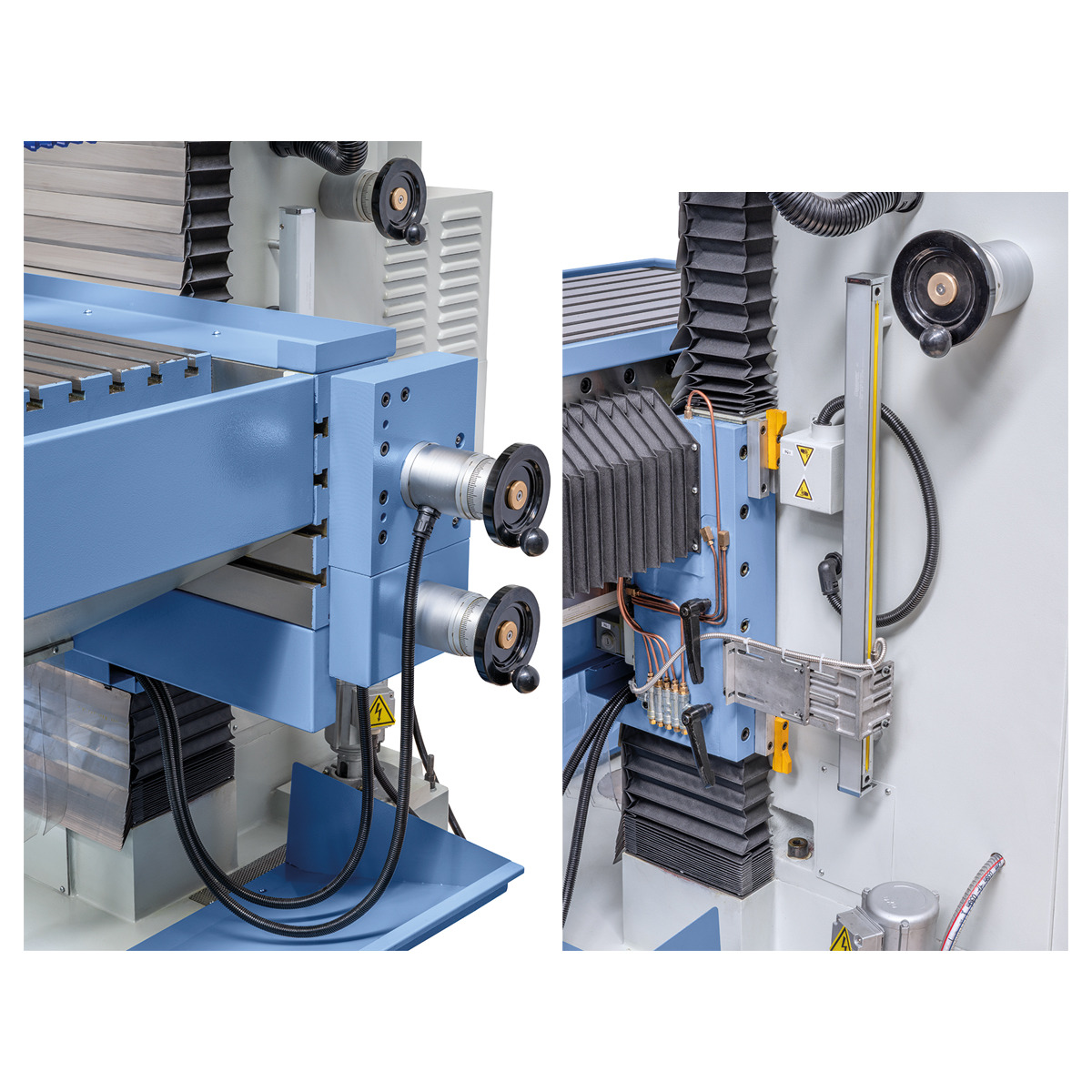

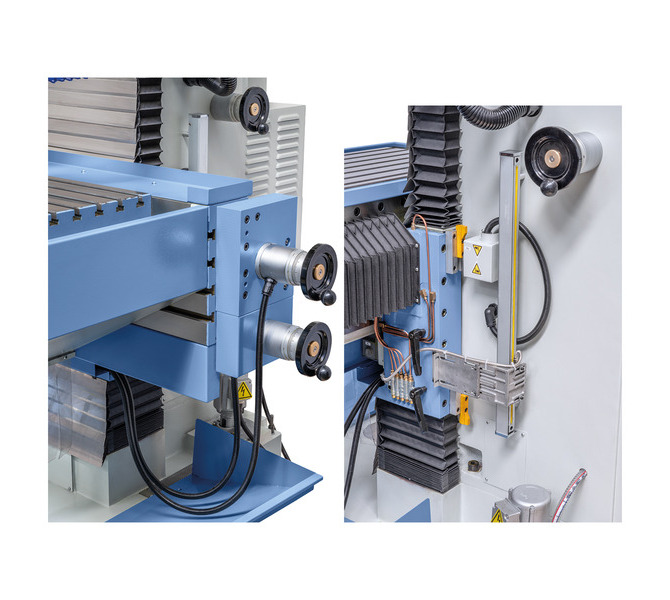

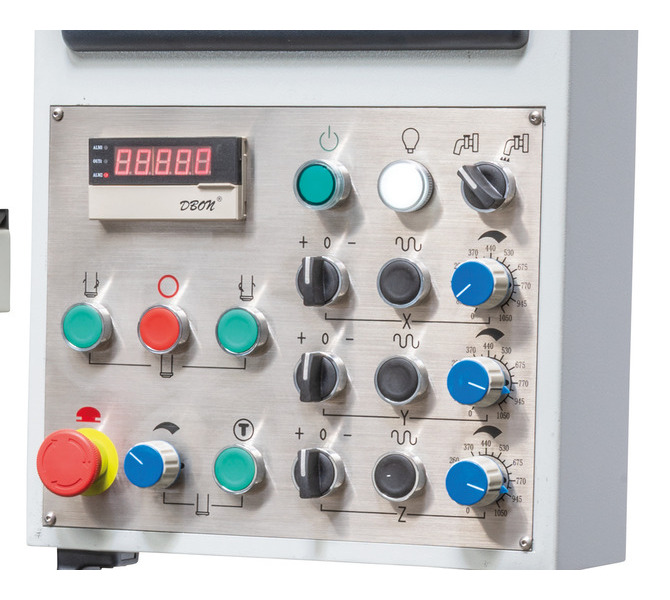

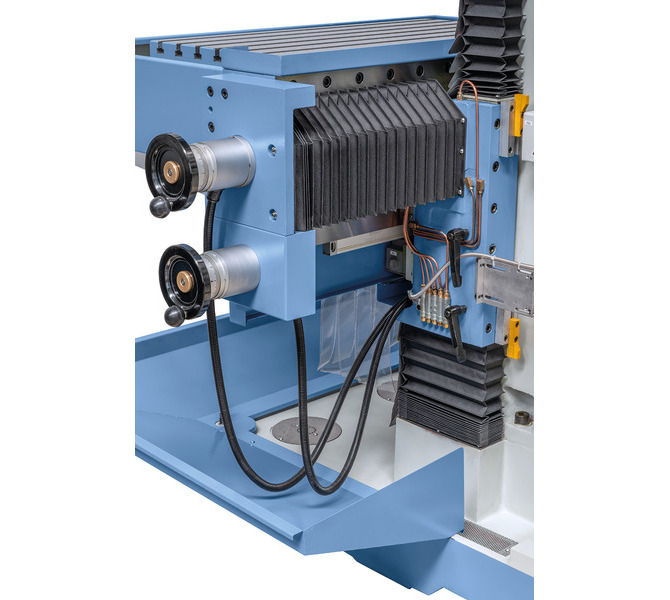

  • W wyposażeniu standardowym z 3 elektronicznymi pokrętłami do ręcznego posuwu we wszystkich osiach
  • Podstawa urządzenia z ciężkiego odlewu żeliwnego zapewnia pracę bez wibracji

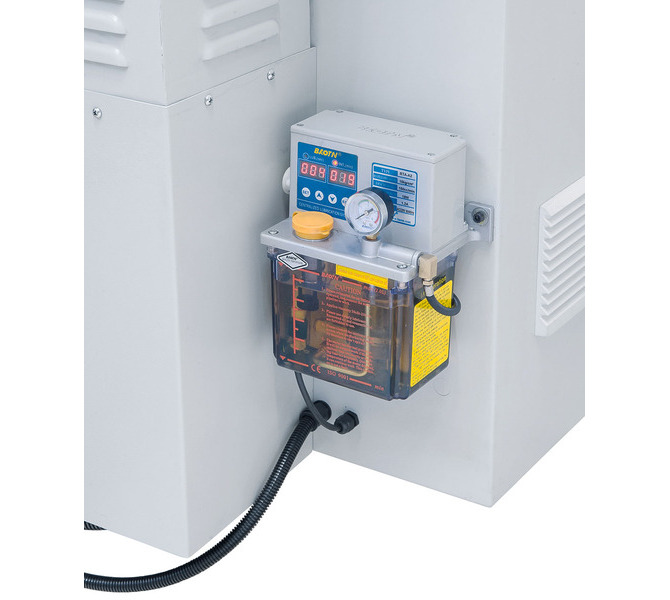

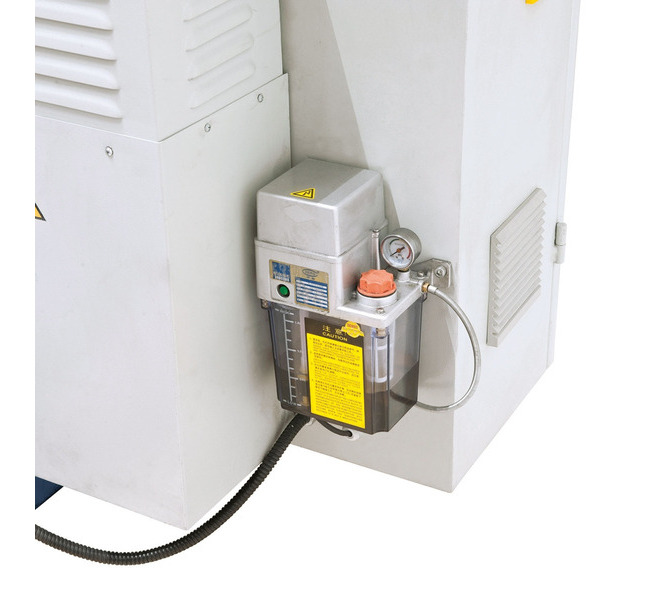

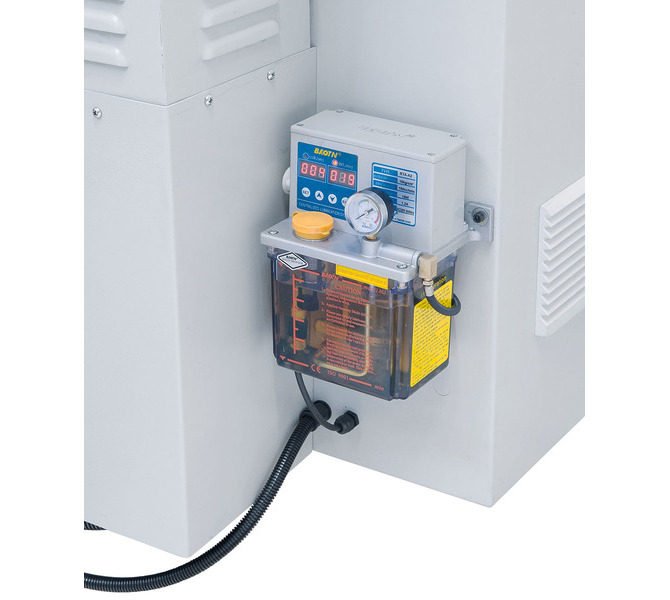

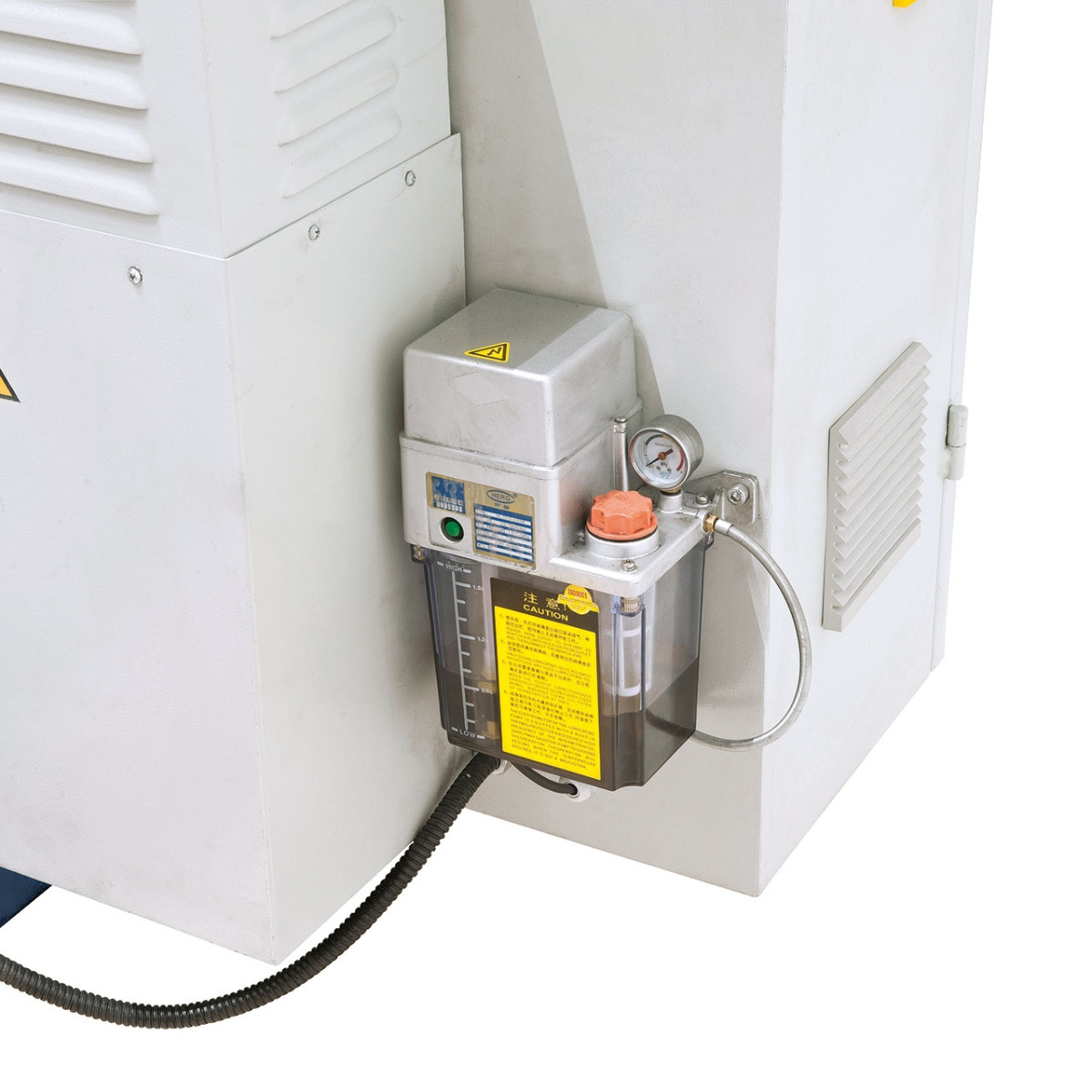

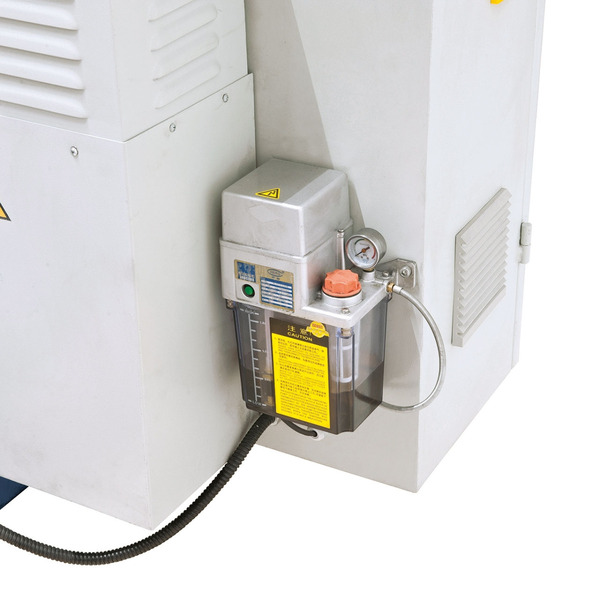

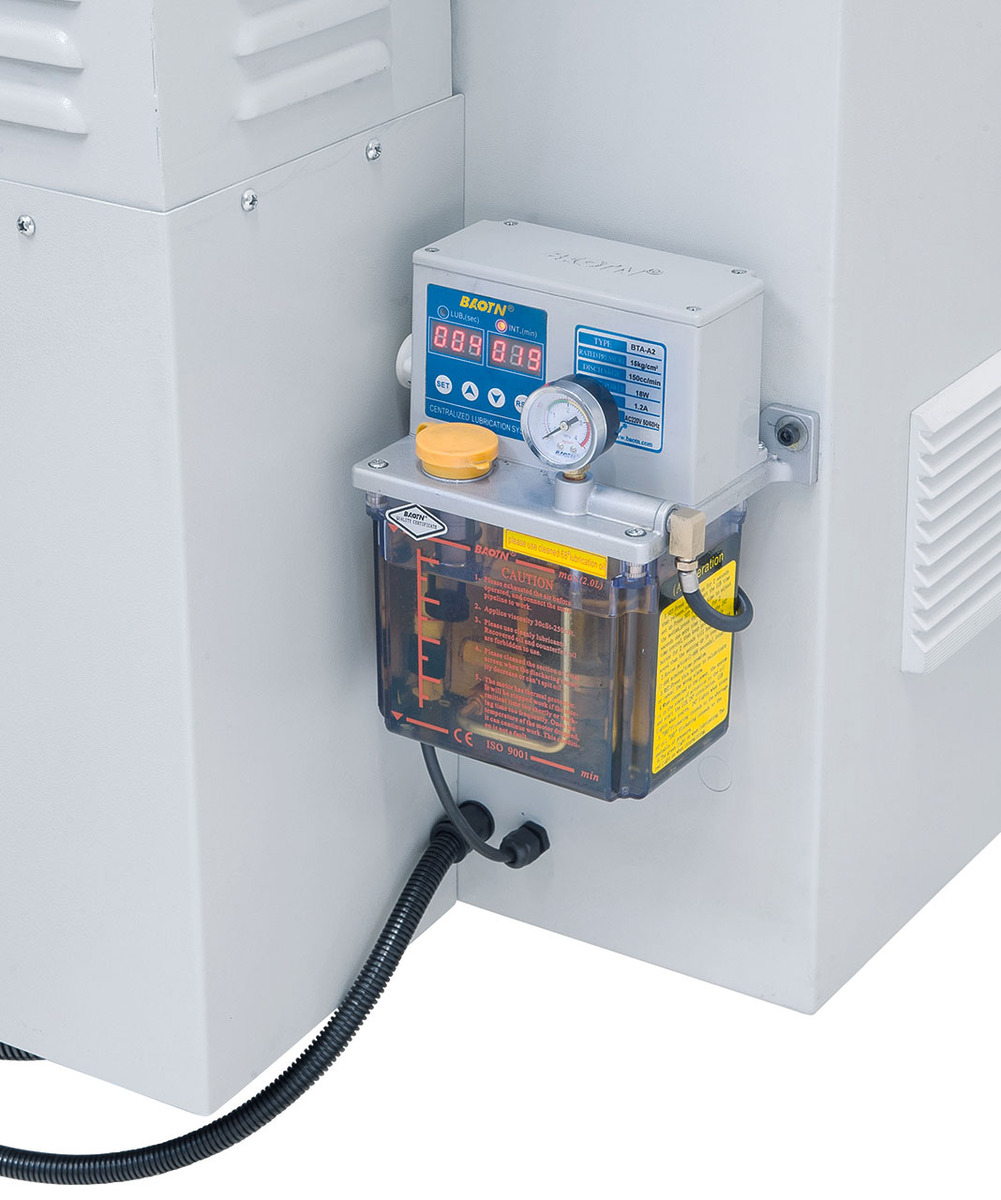

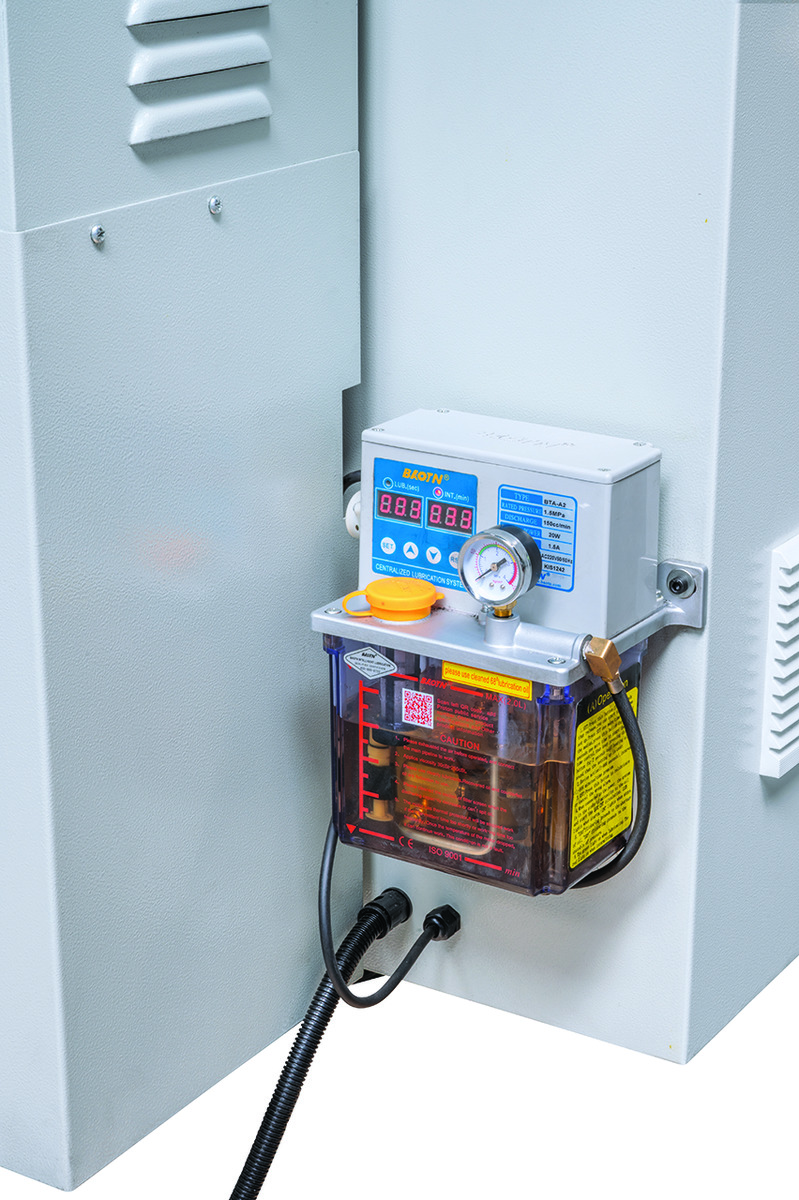

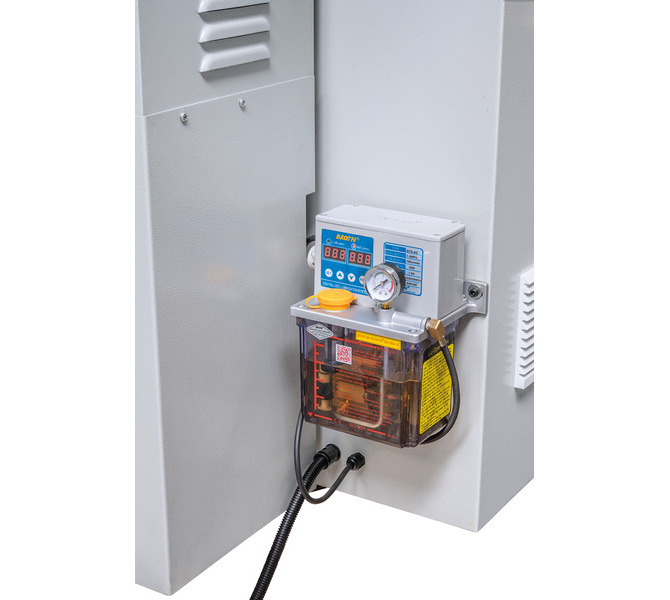

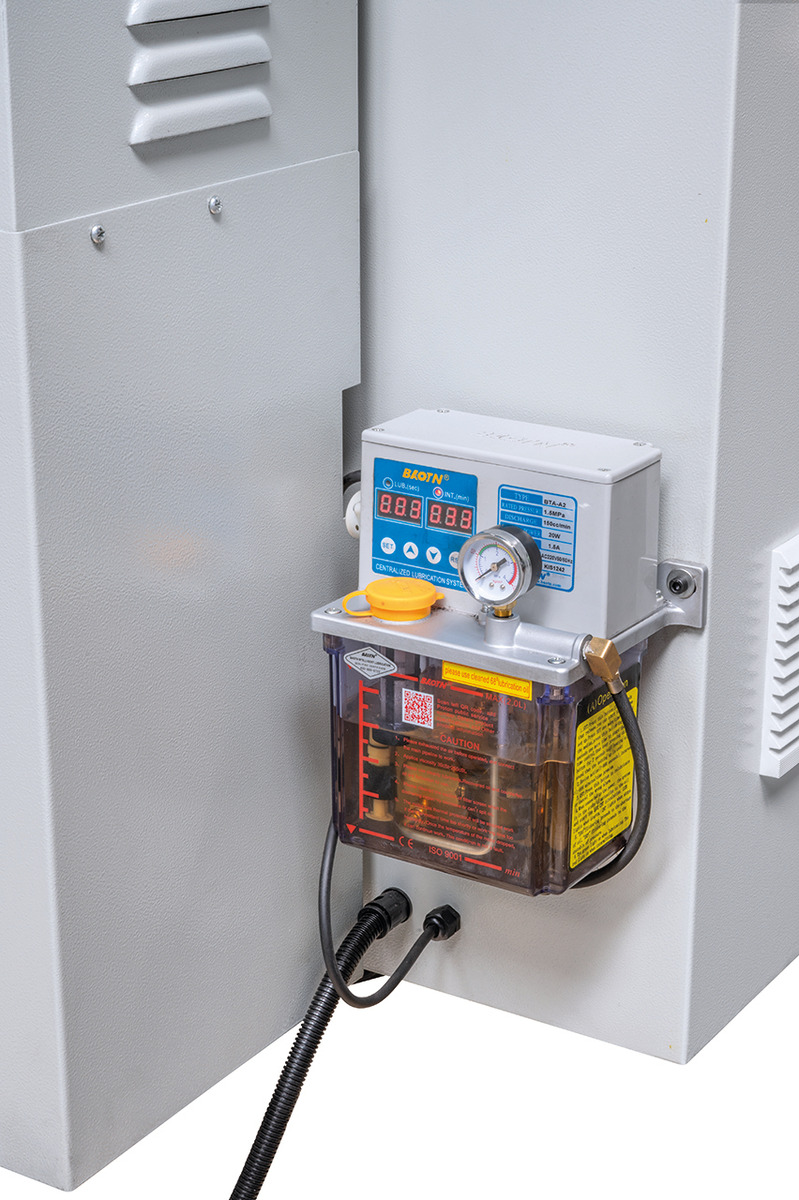

  • Centralne smarowanie z pompą elektryczną

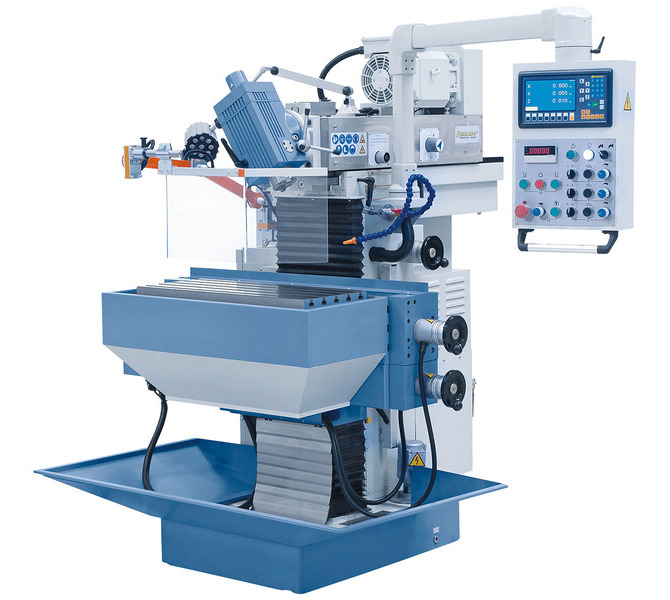

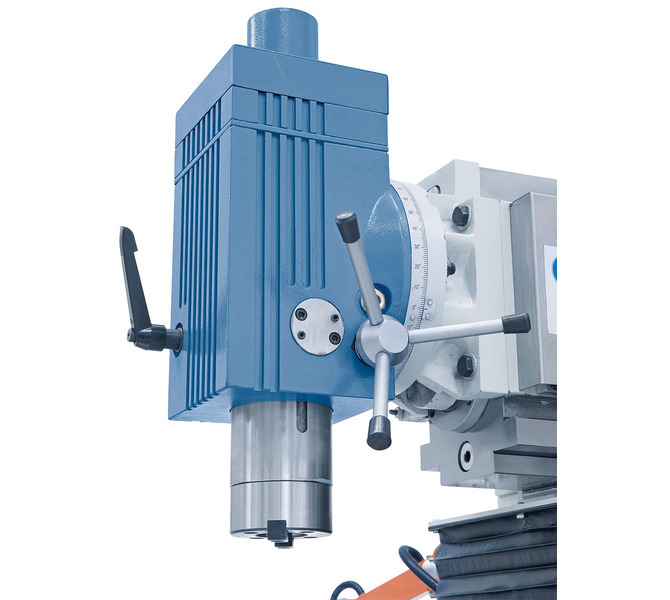

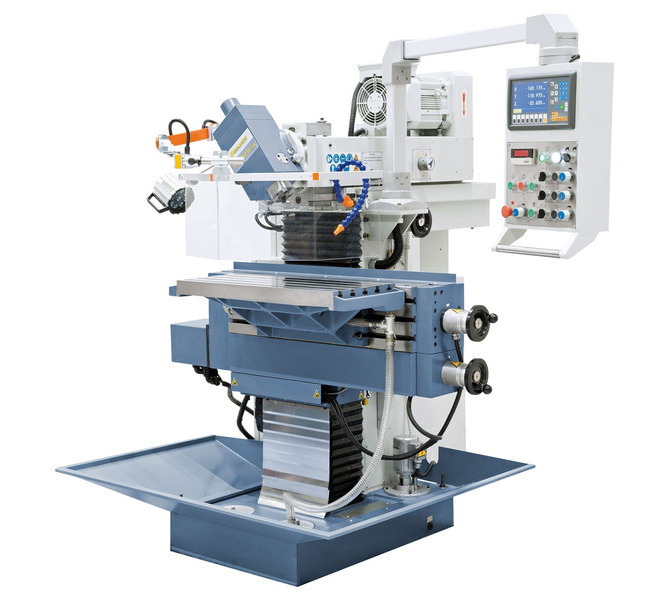

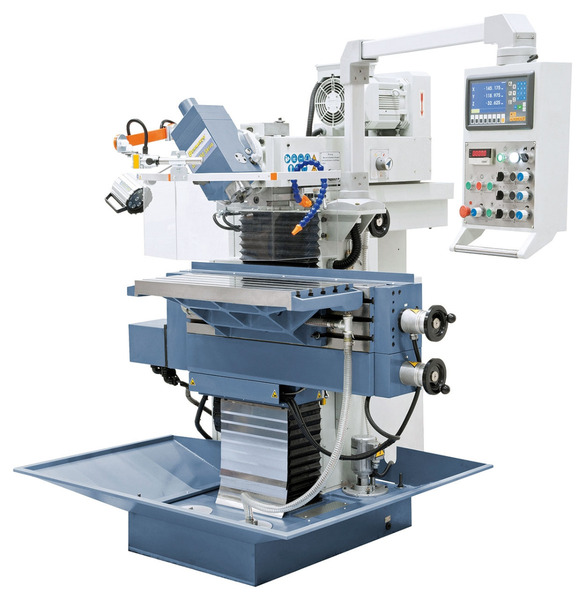

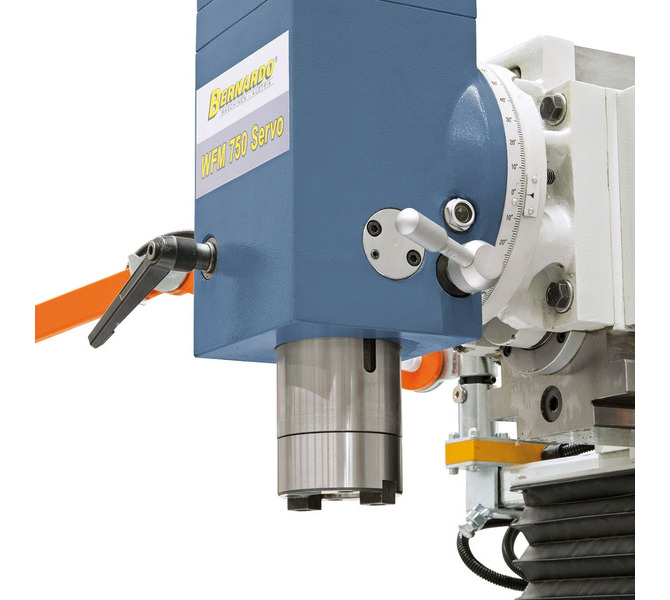

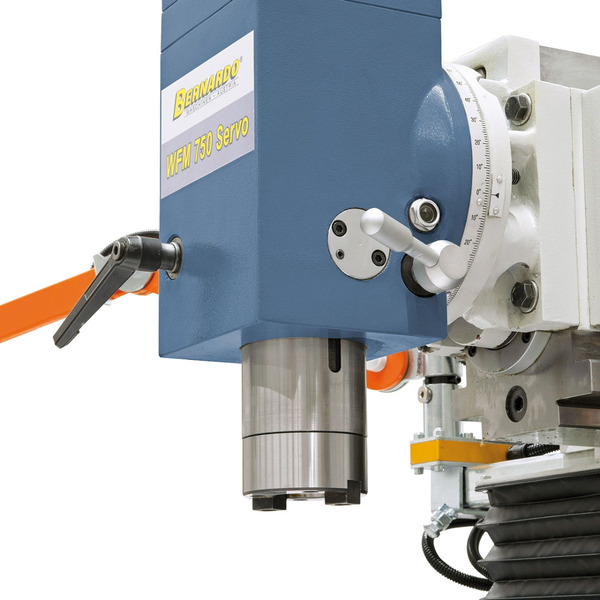

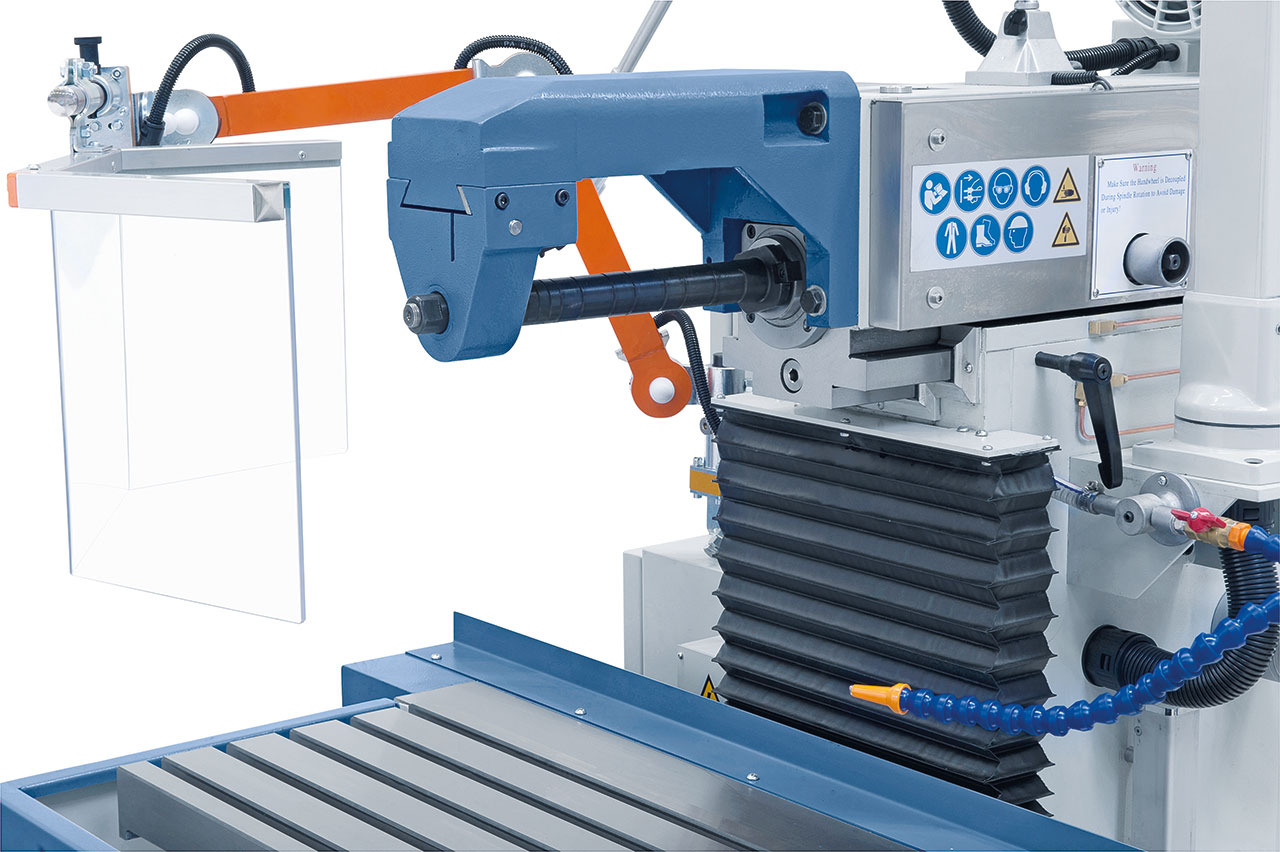

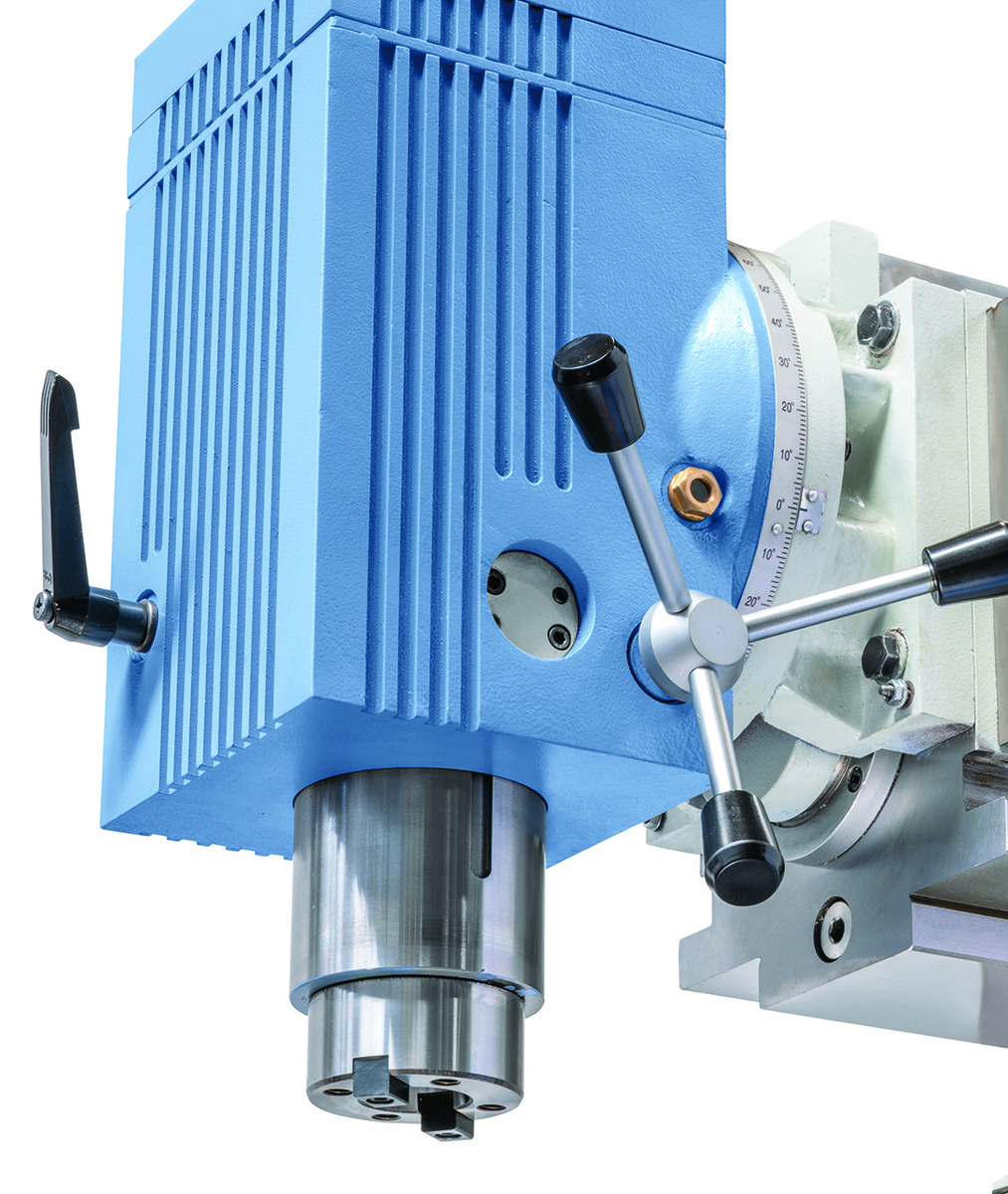

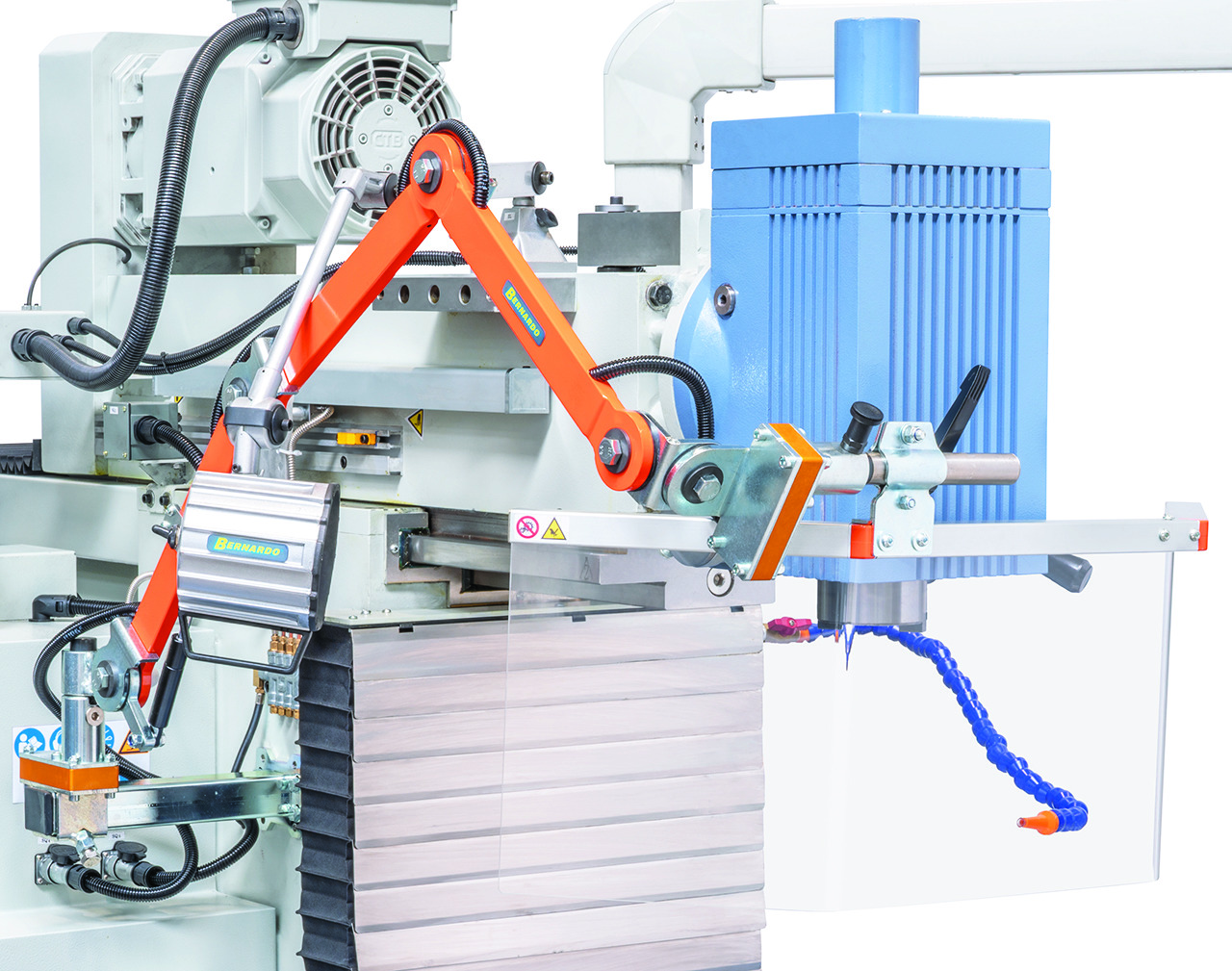

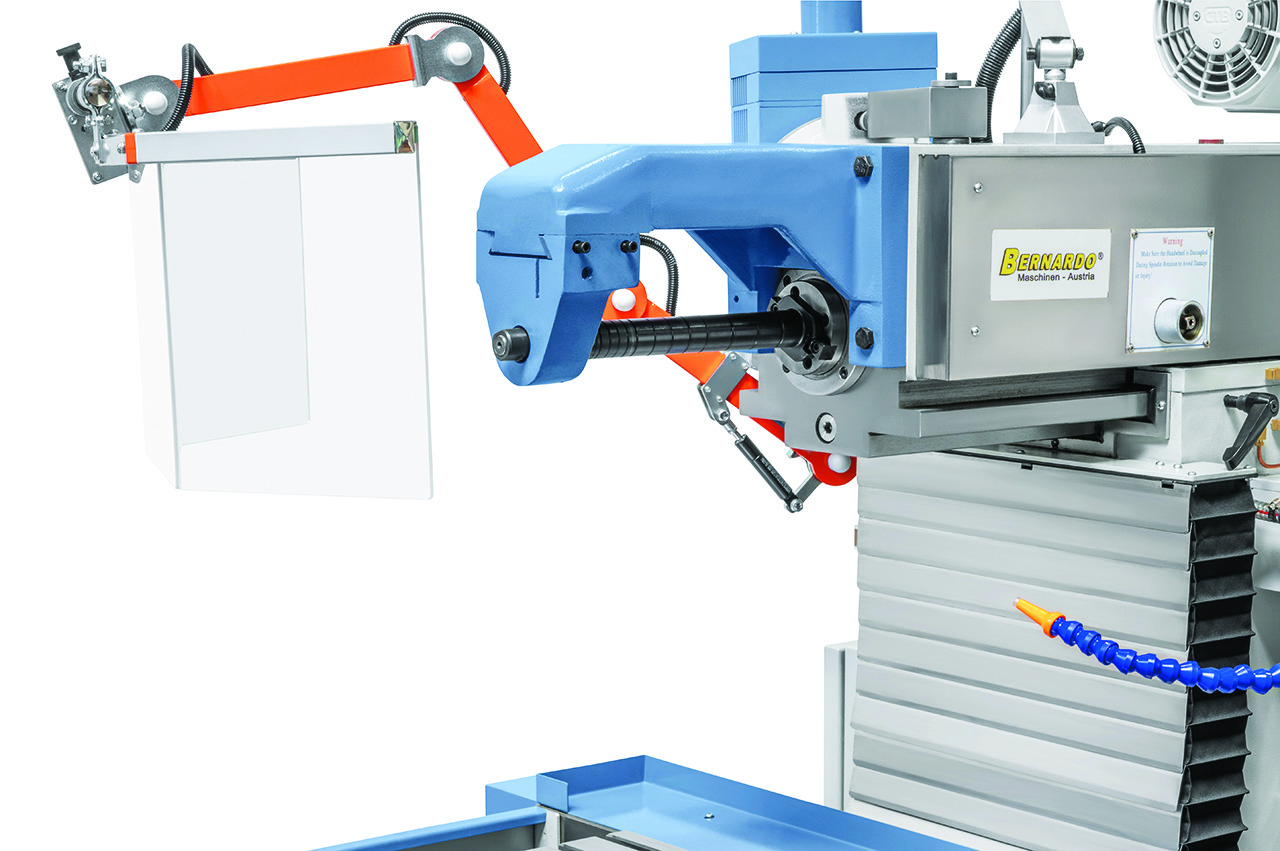

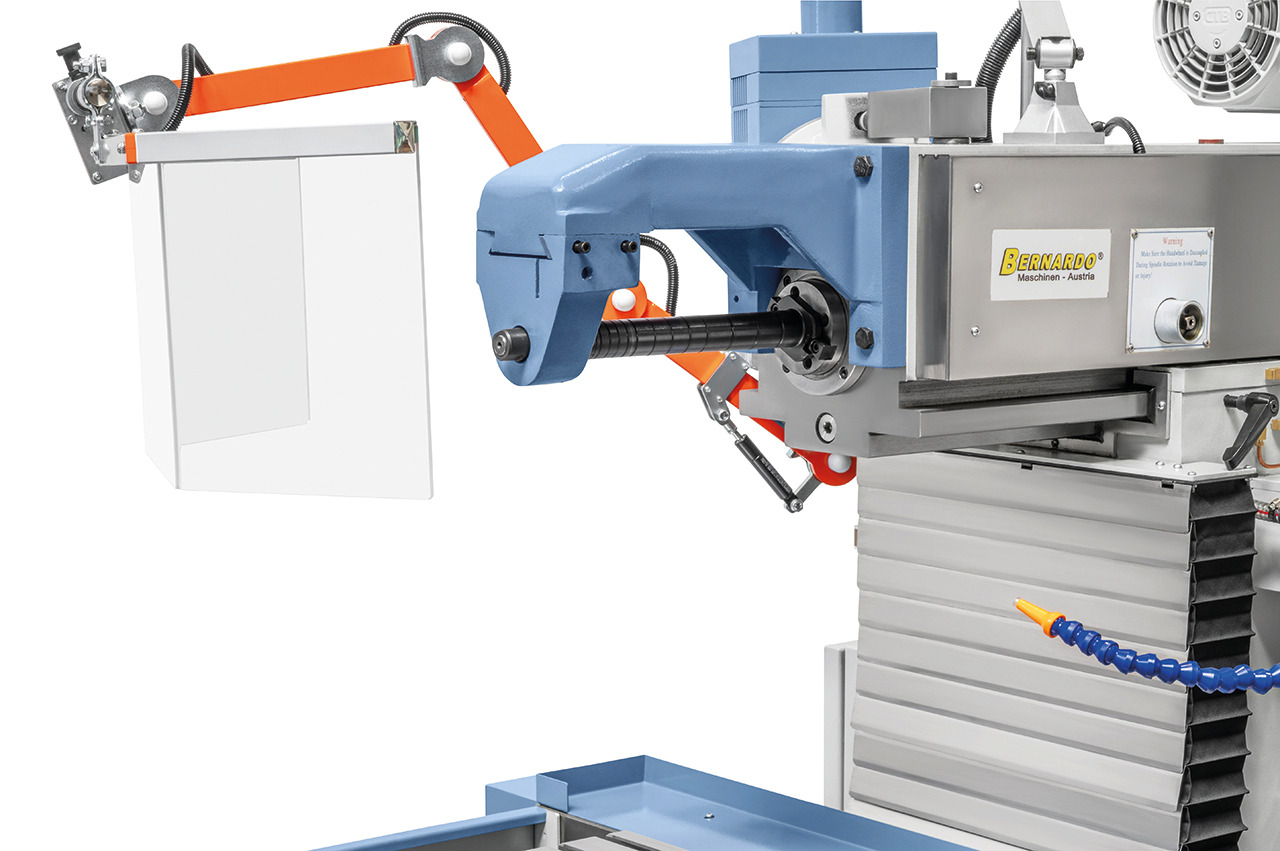

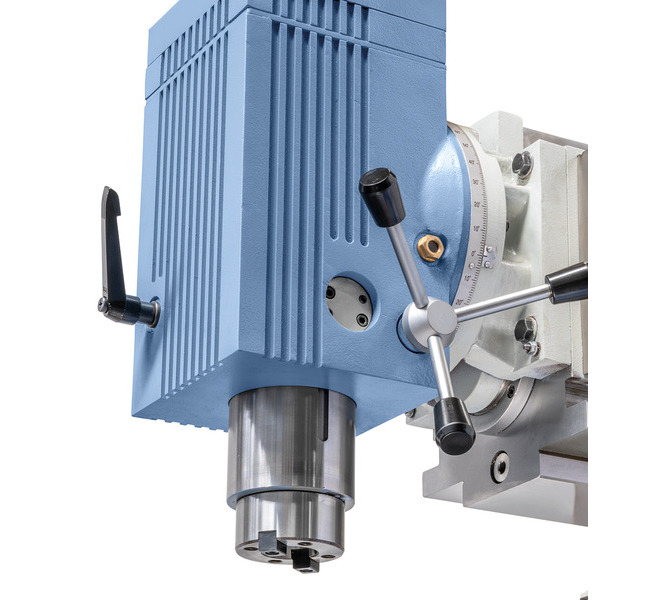

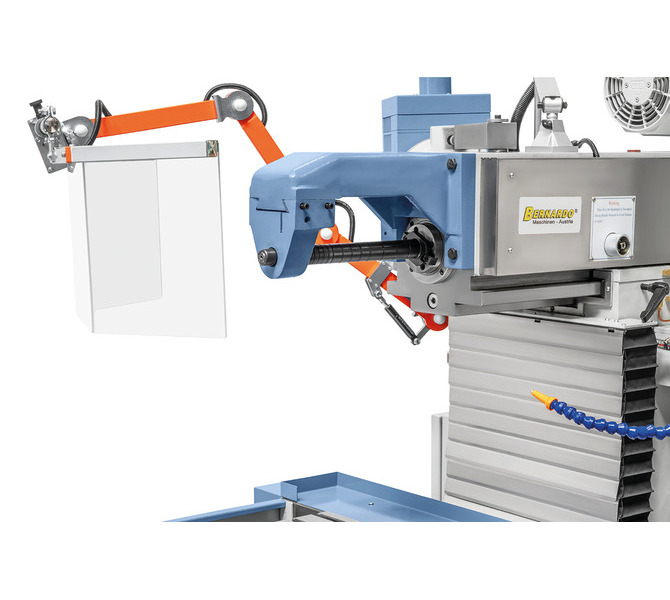

  • Obracana głowica do frezowania poziomego
  • Szlifowane, pracujące w kąpieli olejowej koła zębate w przekładni zapewniają wysoką kulturę pracy

NAPĘD SERWO ZAPEWNIAJĄCY NAJWYŻSZĄ PRECYZJĘ OBRÓBKI:

  • Najnowocześniejsza technika posuwu osi
  • Wysoka sprawność, która pozostaje stała nawet pod wpływem dużego obciążenia
  • Precyzja i dynamika dorównująca najnowszym maszynom typu CNC
  • Dużo mniejszy błąd luzu (back lash), zapewniający niezwykłą precyzję
  • Całkujący charakter siłownika zapewnia teoretycznie zerowy błąd statyczny

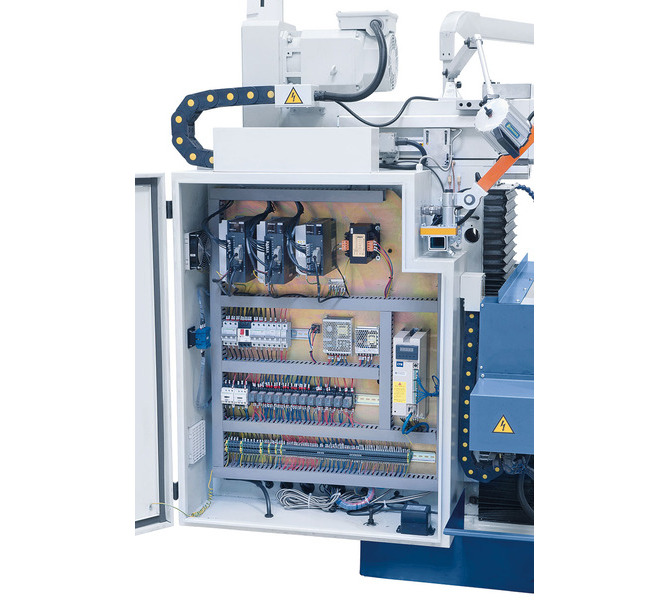

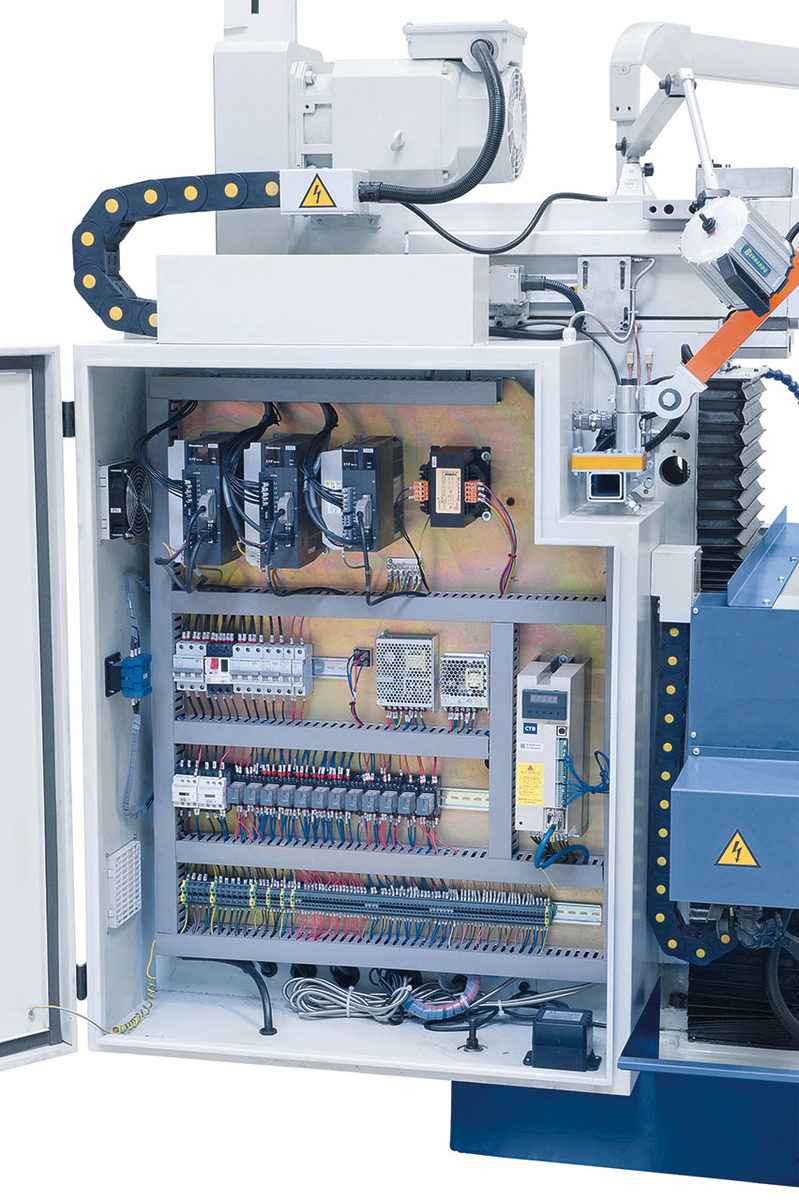

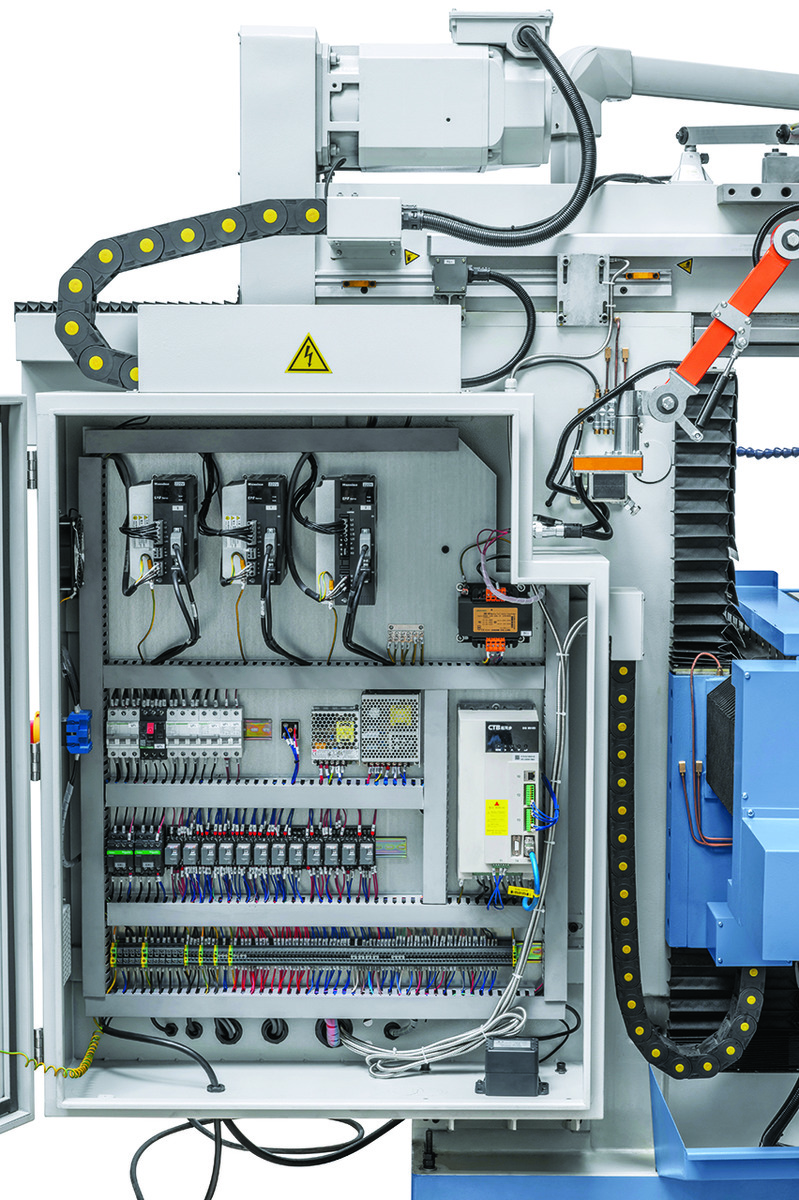

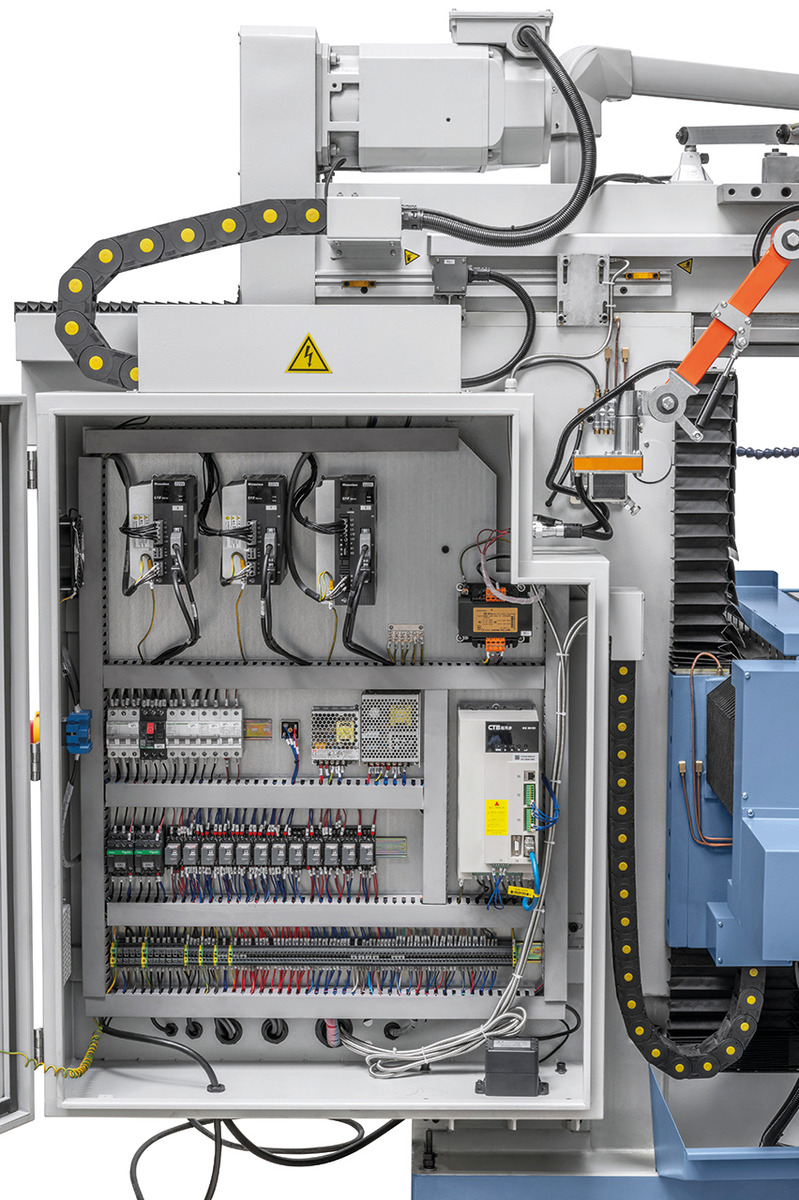

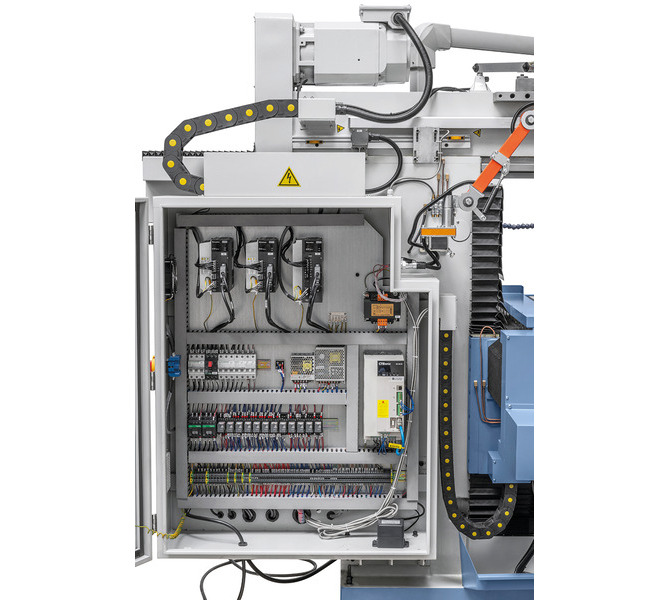

  • Dzięki sprzężeniu zwrotnemu serwonapęd może zasygnalizować przeciążenie i błąd pozycjonowania, sterownik otrzymując taki sygnał bezzwłocznie zatrzymuje pozostałe osie maszyny.


    Specyfikacja techniczna

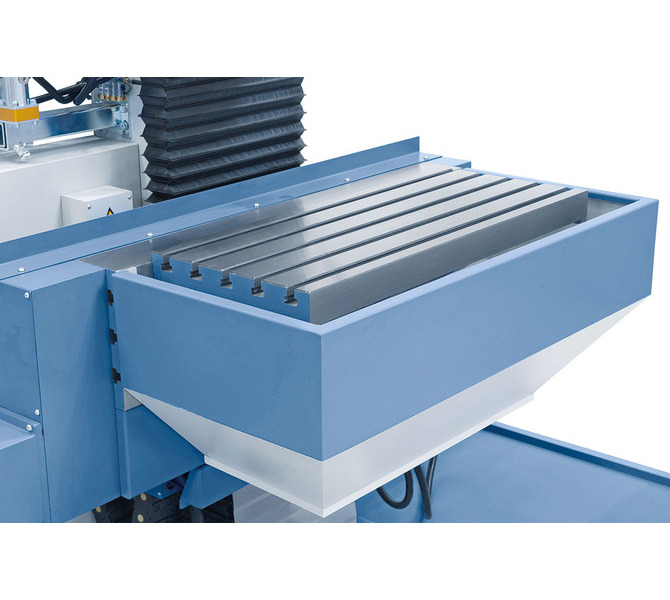

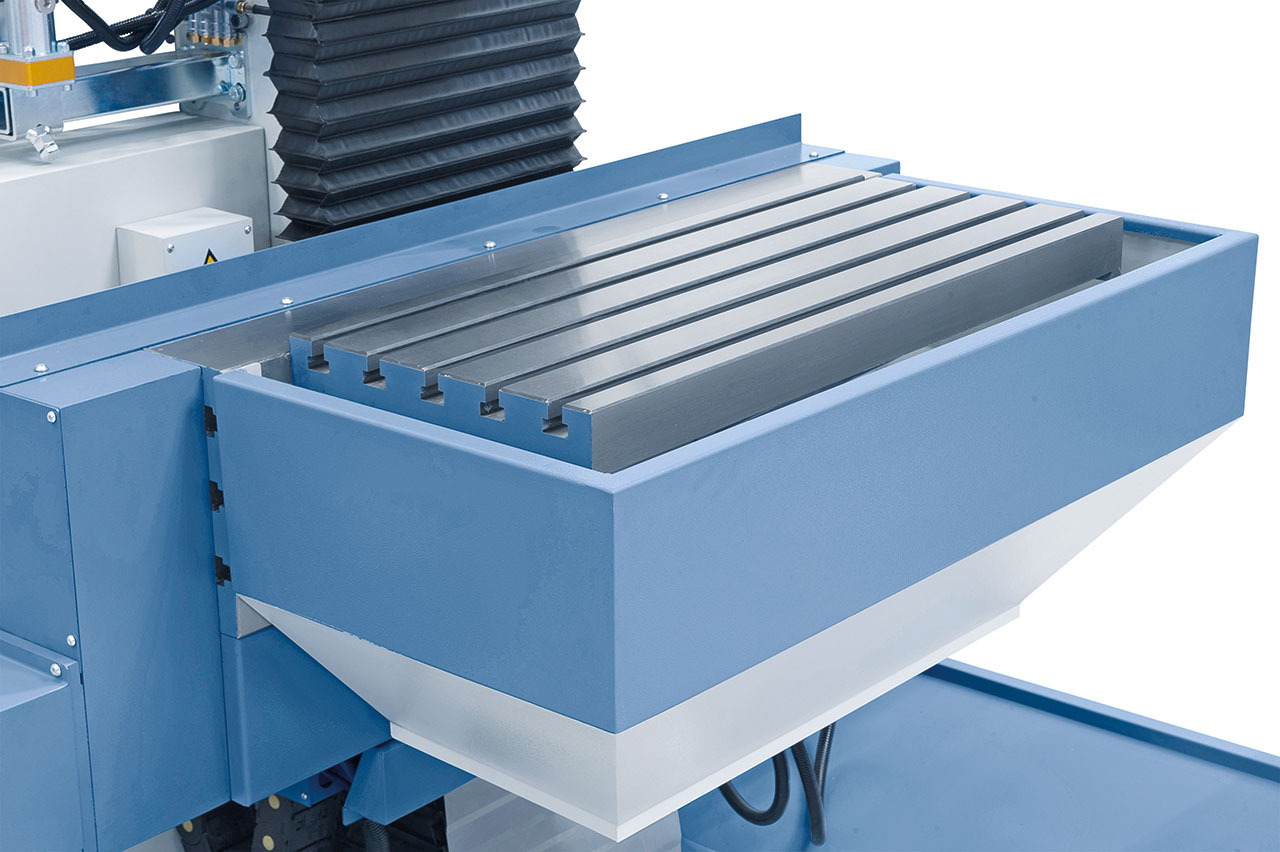

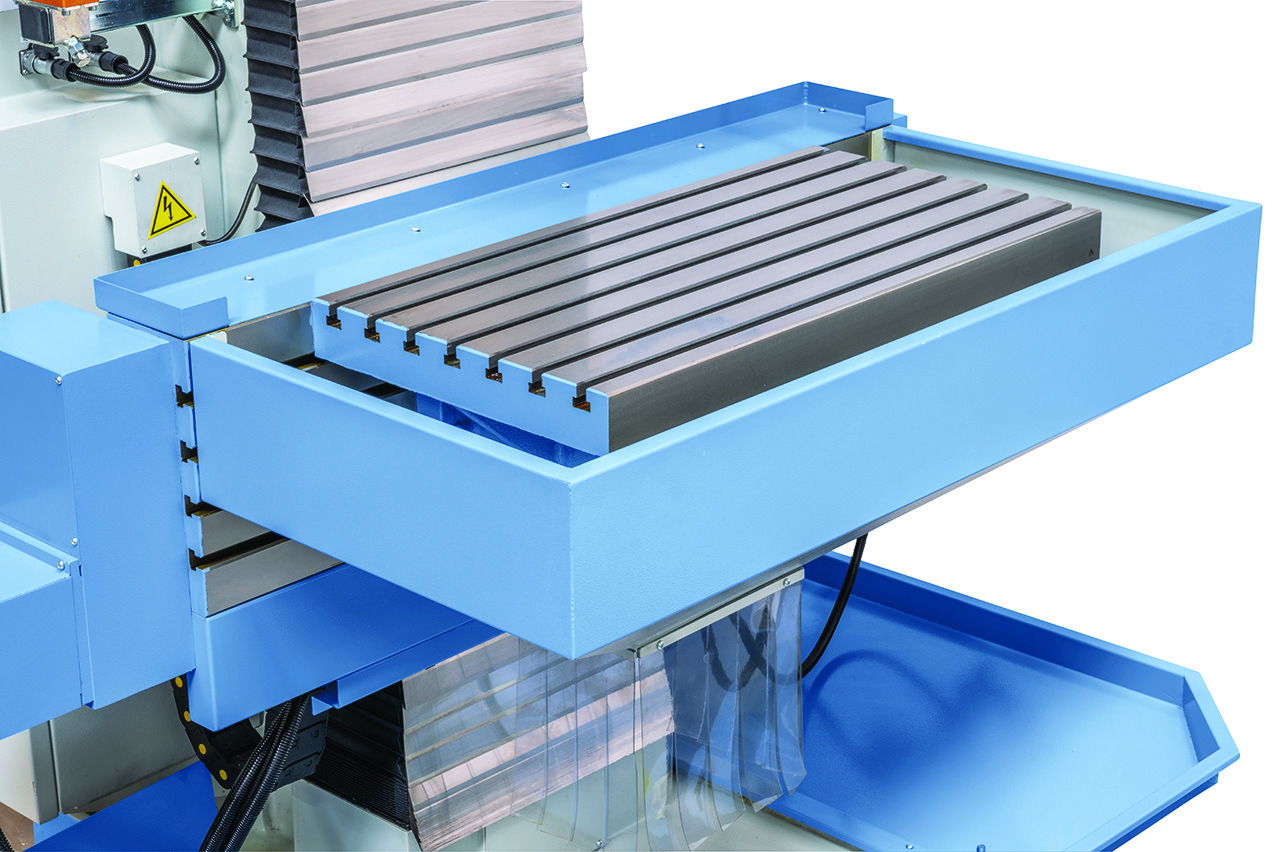

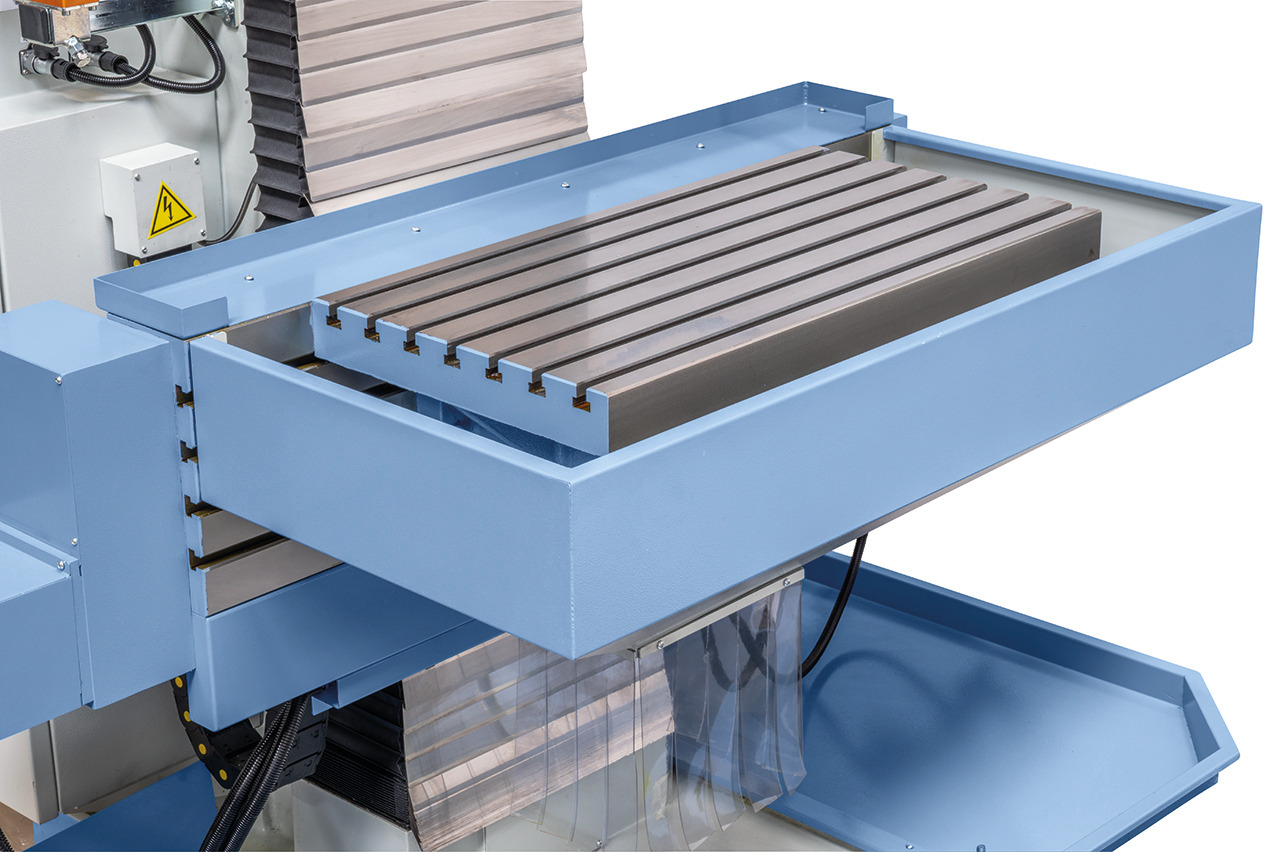

    Wielkość stołu - szerokość800 mm
    Wielkość stołu - głębokość450 mm
    Wielkość stołu pionowego (dł. x wys.)1190x250 mm
    Stożek uchwytu wrzecionaISO 40
    Prędkość obrotowa wrzeciona min.40 obr./min.
    Prędkość obrotowa wrzeciona max.2000 obr./min.
    Prędkość obrotowa wrzeciona poziomego min.40 obr./min.
    Prędkość obrotowa wrzeciona poziomego max2000 obr./min.
    Zmiana obrotów - ilosć biegów / bezstop.bezstopniowo (40 – 260 / 260 – 2000)
    Skok pinoli60 mm
    Droga przesuwu w osi X600 mm
    Droga przesuwu w osi Y450 mm
    Droga przesuwu w osi Z450 mm
    Odstęp wrzeciono / stół70-520 mm
    Odstęp wrzeciono / kolumna min.170 mm
    Odstęp wrzeciono / kolumna maks.620 mm
    Obciążenie stołu maks.300 KG

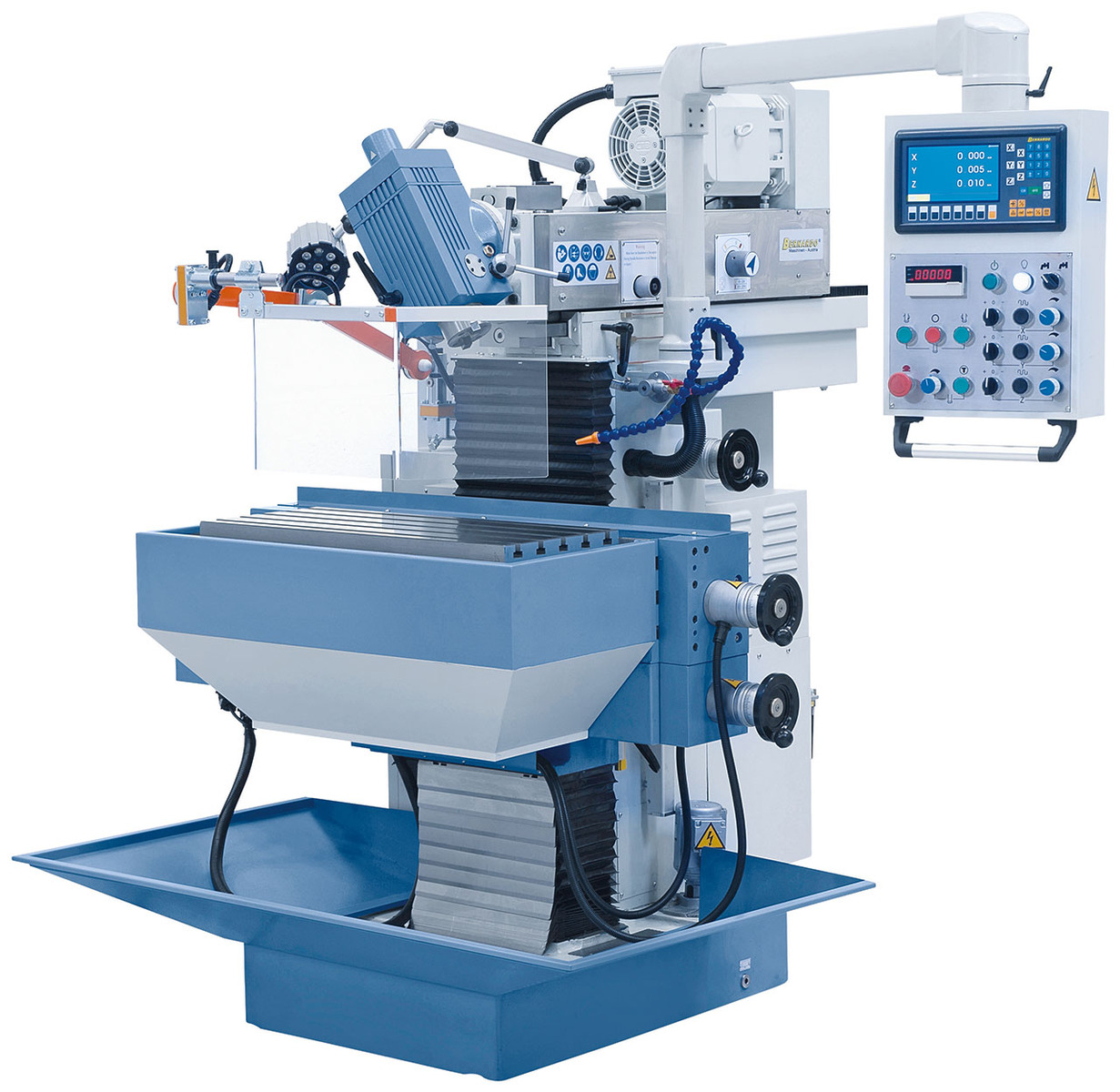

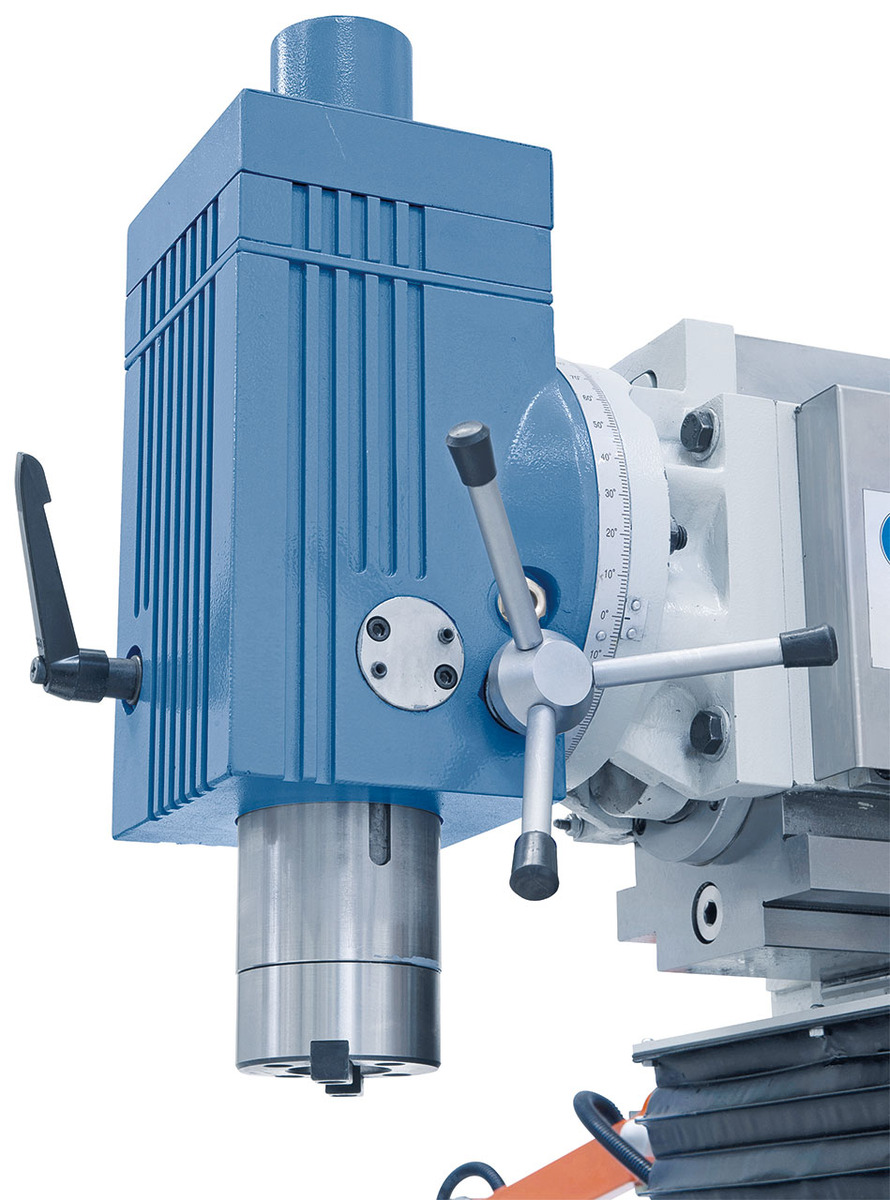

    Wychylanie wrzeciennika-90° - +90°
    Automatyczny posuwu w osi X10 – 1000 mm/min
    Automatyczny posuwu w osi Y10 – 1000 mm/min
    Automatyczny posuwu w osi Z10 – 1000 mm/min
    Szybki bieg osi X, Y, Z1200 /1200 / 1200 mm/min

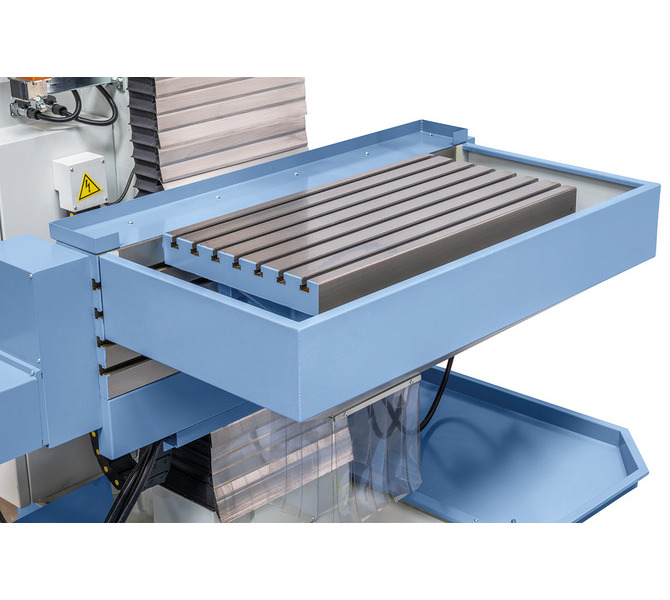

    Rowki T-owe (ilość, rozmiar, rozstaw)6 / 14 / 63 mm

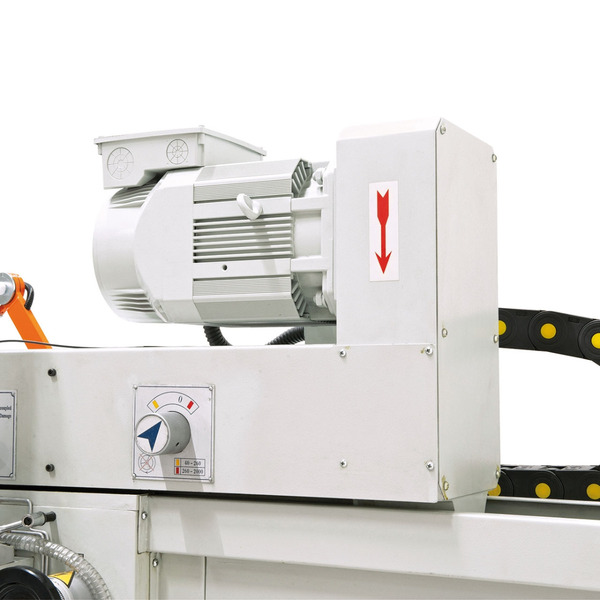

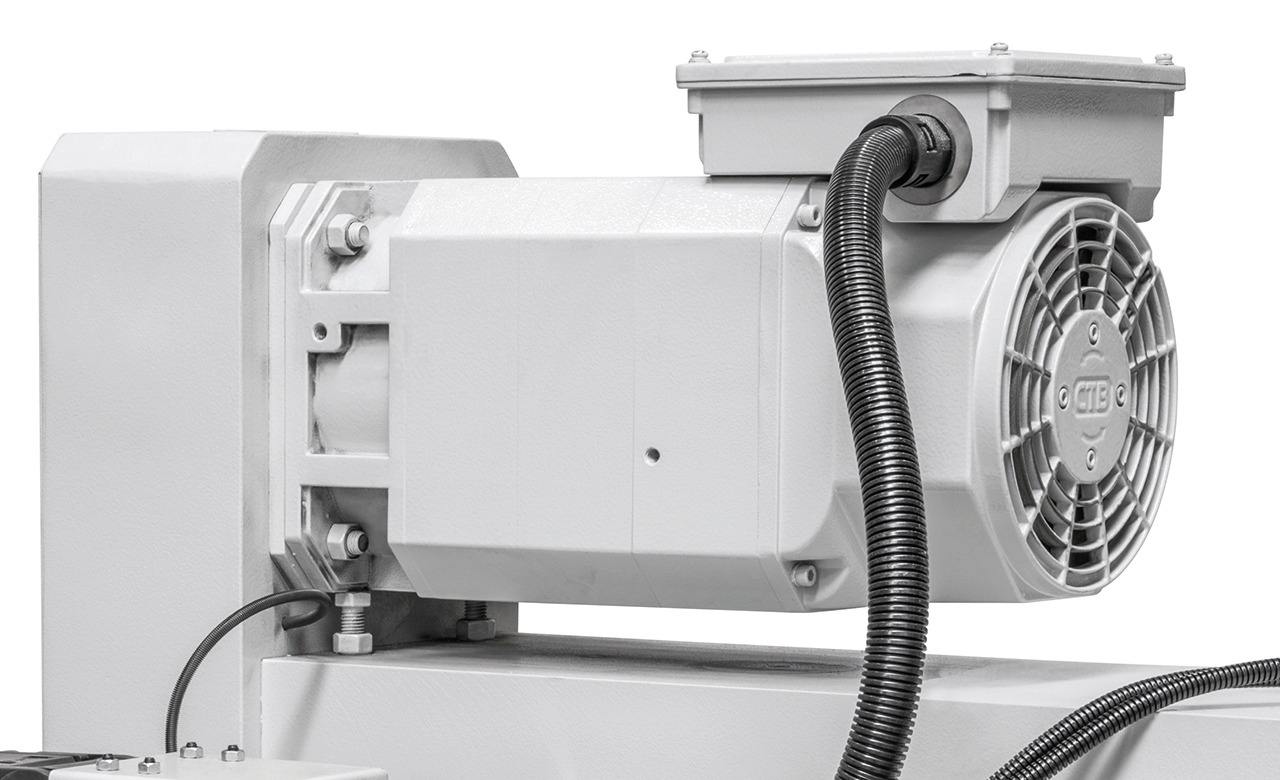

    Moc silnika5,5 kW
    Serwosilnik / silnik posuwu1,5 / 1,5 / 3,2 Nm / kW
    Wymiary - szerokość1700 mm
    Wymiary - głębokość1900 mm
    Wymiary - wysokość2000 mm
    Waga ok.1700
    TYPOWE DLA TEGO MODELU
    Automatyczny posuw wrzecionaNIE
    Bezstopniowa reg. obrotówTAK
    Automatyczny posuw w osi XTAK
    Automatyczny posuw w osi XTAK
    Automatyczny posuw w osi ZTAK

    Zakres dostawy

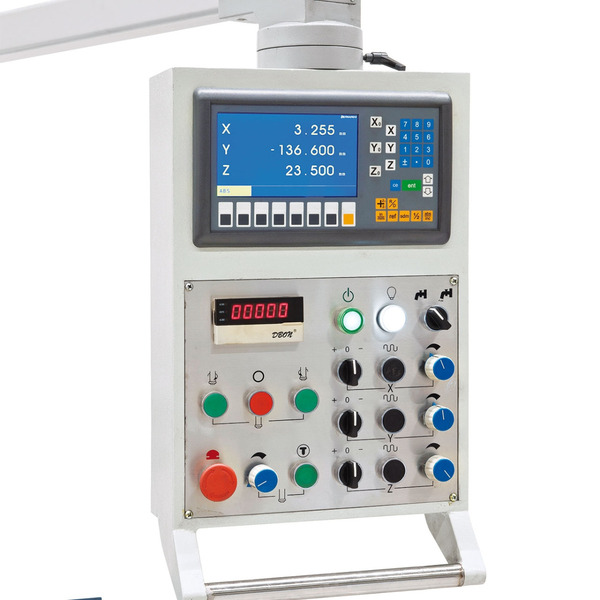

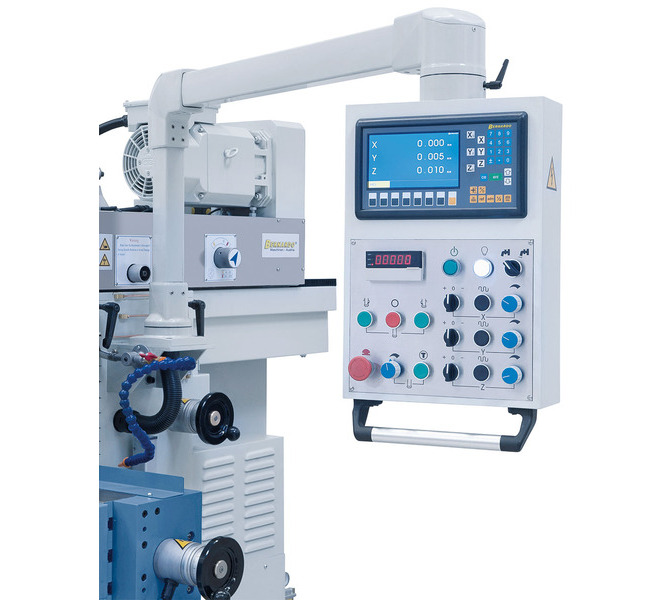

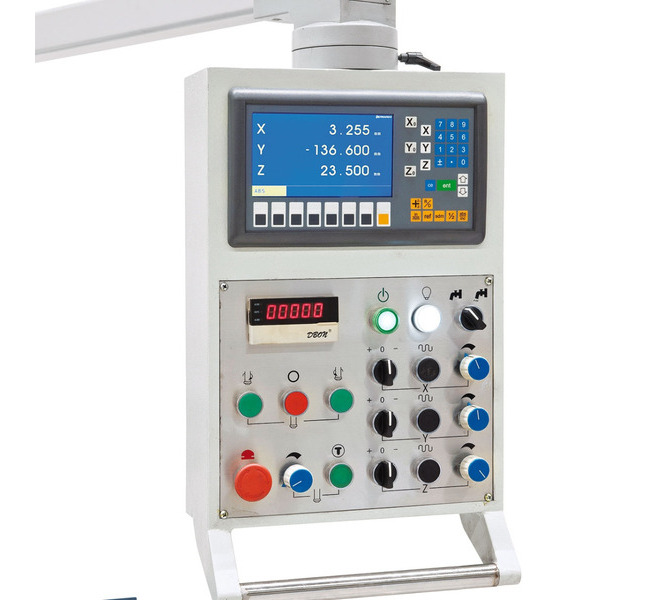

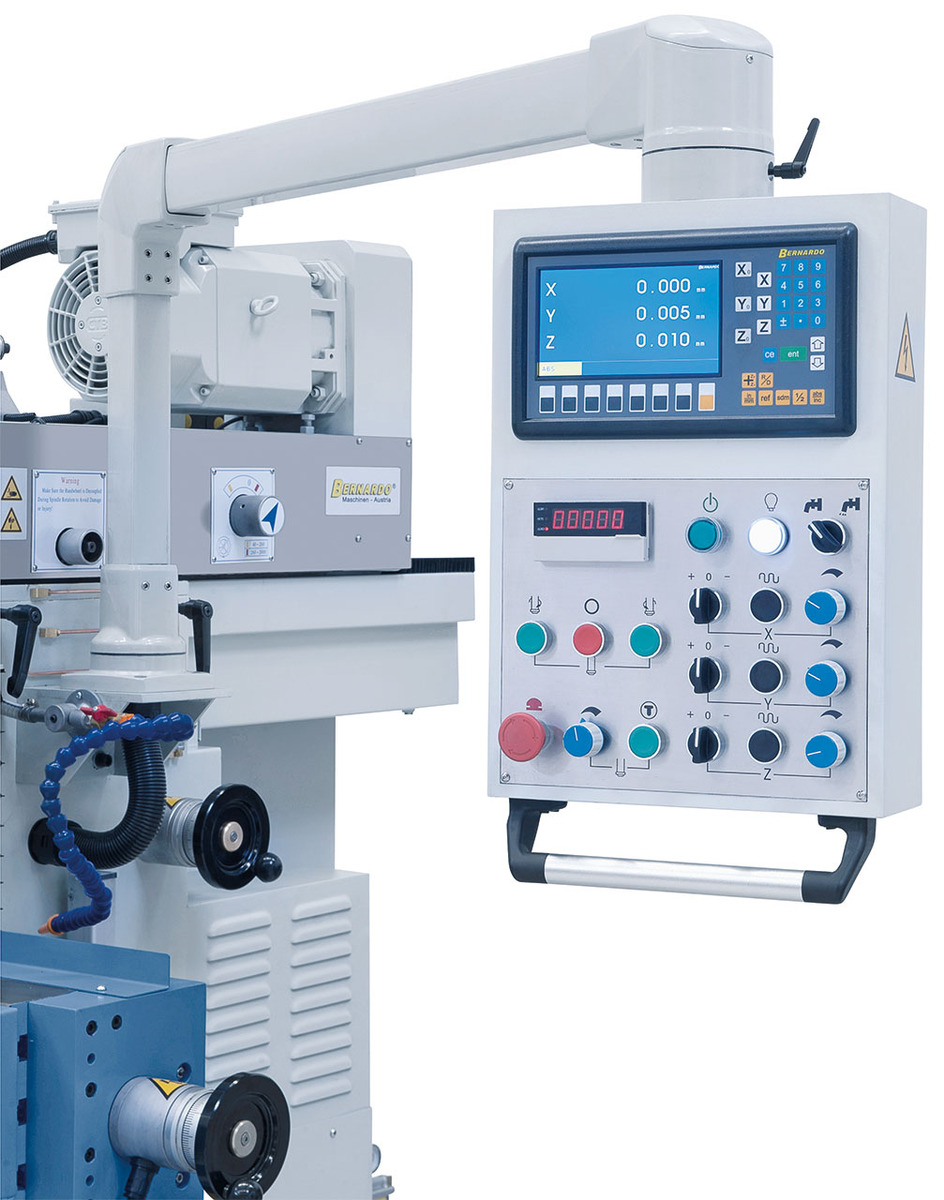

    • 3-osiowy cyfrowy wyswietlacz ES-12 H z wyswietlacz LCD

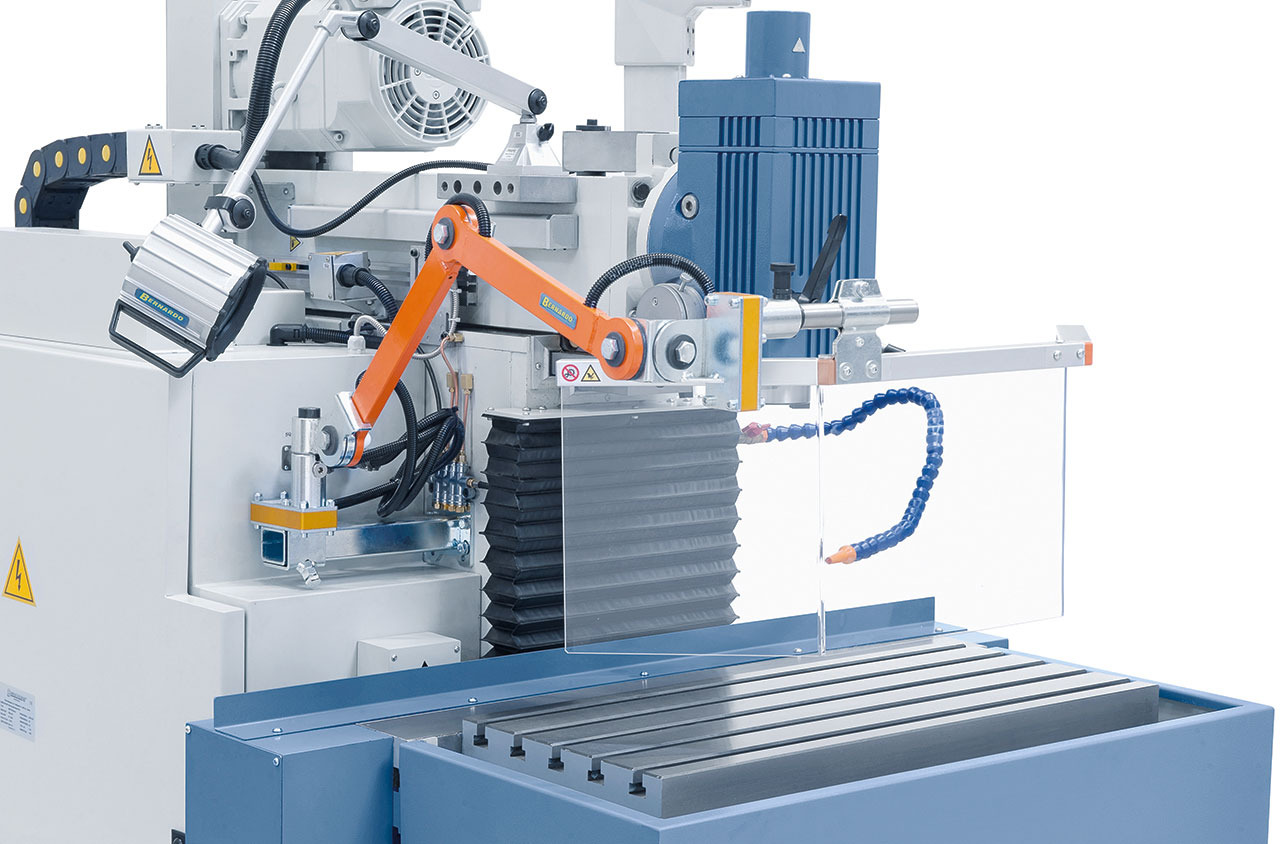

    • Diodowa lampka robocza LED

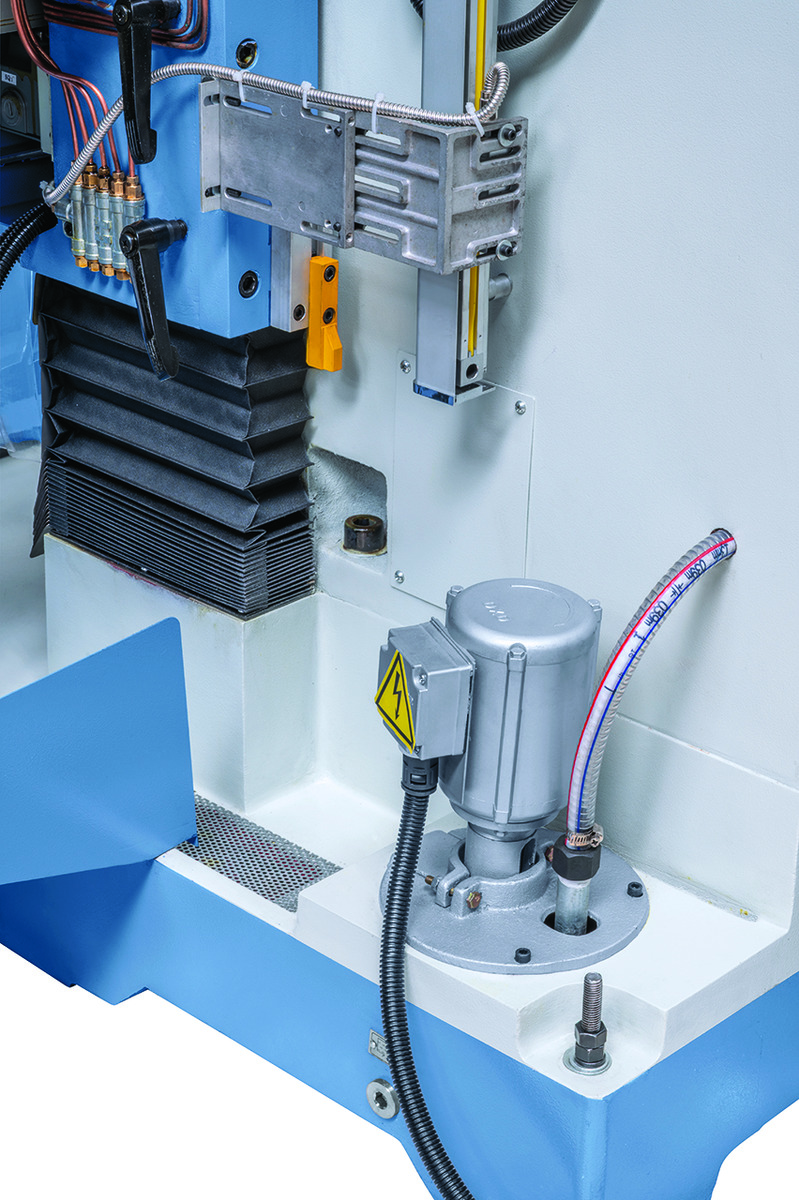

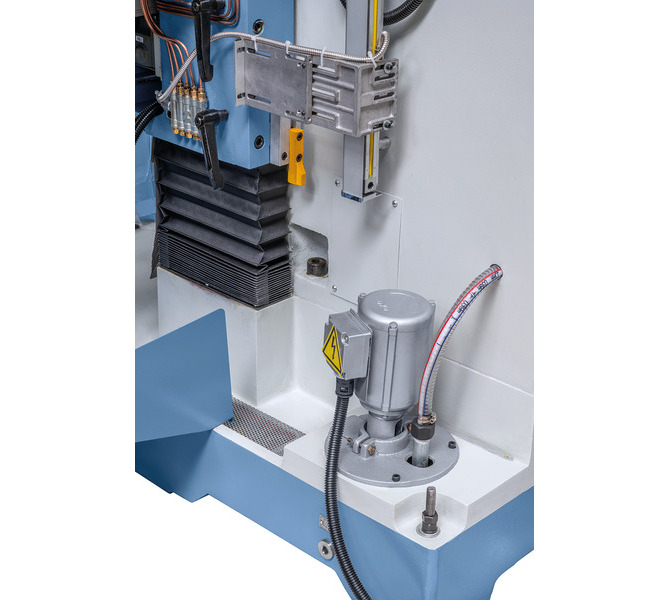

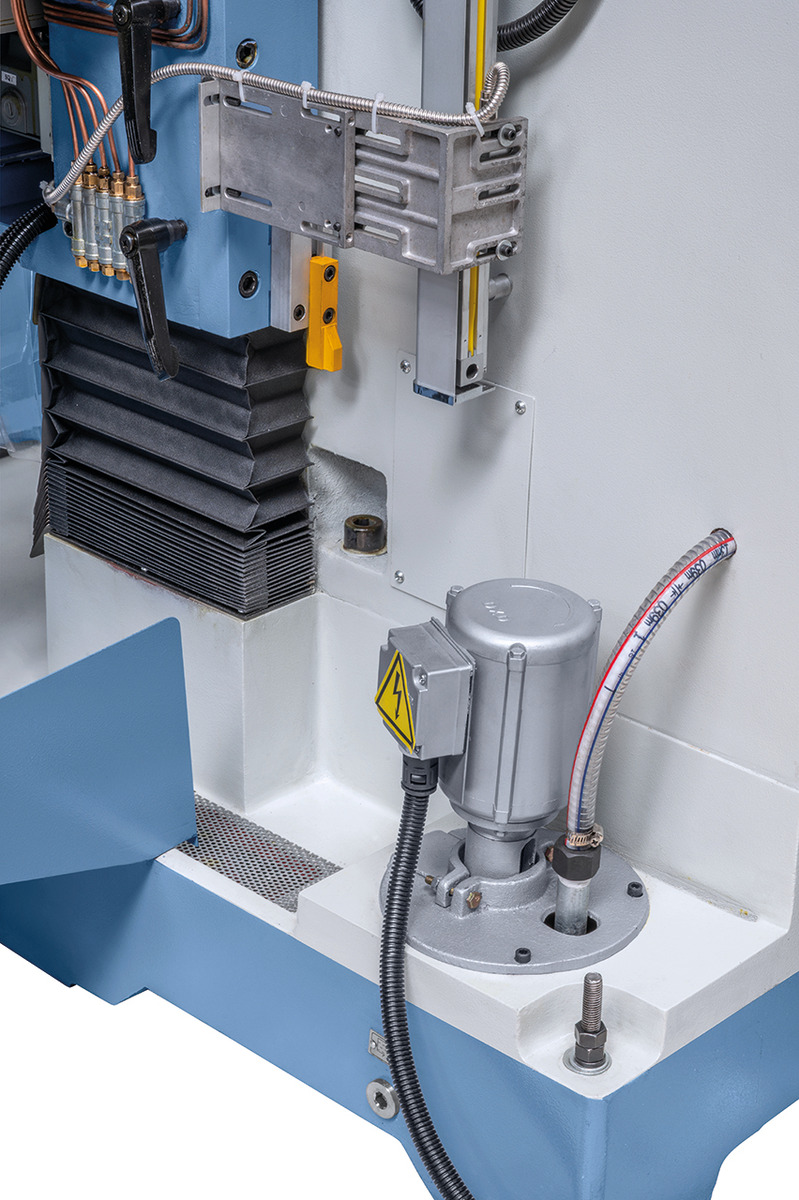

    • Układ chłodzenia
    • Elektroniczne pokrętła

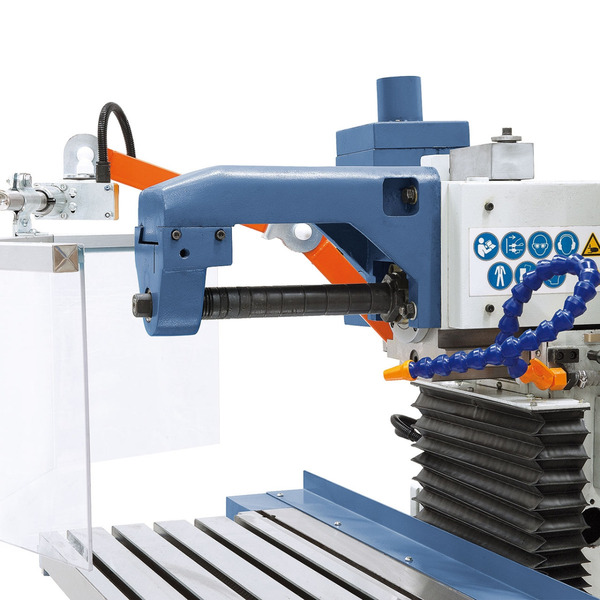

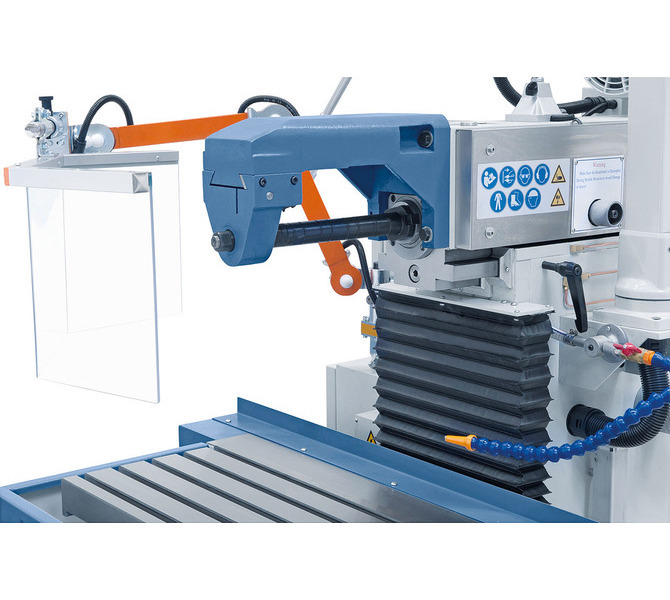

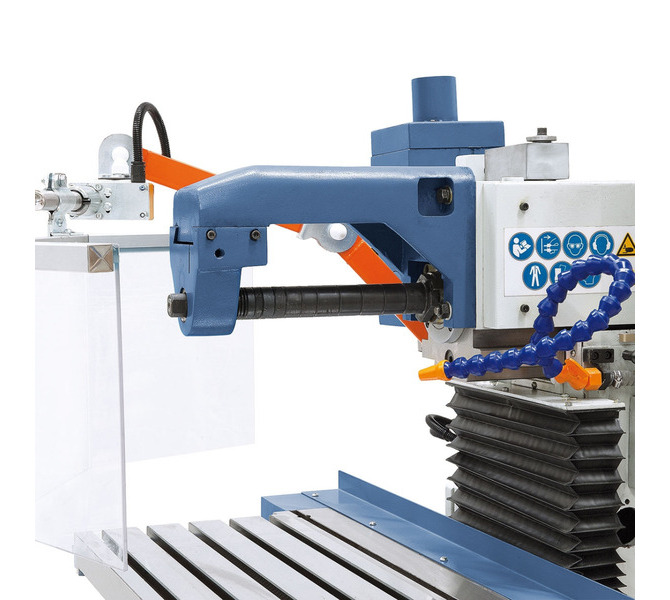

    • Podtrzymka pozioma
    • Śruby kulowe w 3 osiach
    • Wrzeciono M 16
    • Centralne smarowanie
    • Osłona stalowa
    • Długi trzpień frezowy ISO 40/16 mm, ISO 40/22 mm, ISO 40/27 mm, ISO 40/32 mm
    • Adapter ISO 40 / MK 3 , ISO 40 / MK 2, ISO 40 / MK 1
    • Stopy maszyny

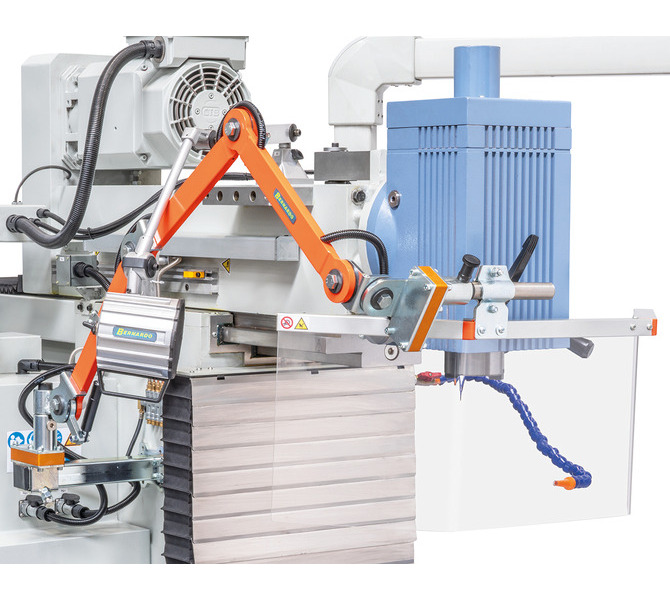

    • Uniwersalna osłona
    • Narzędzia do obsługi

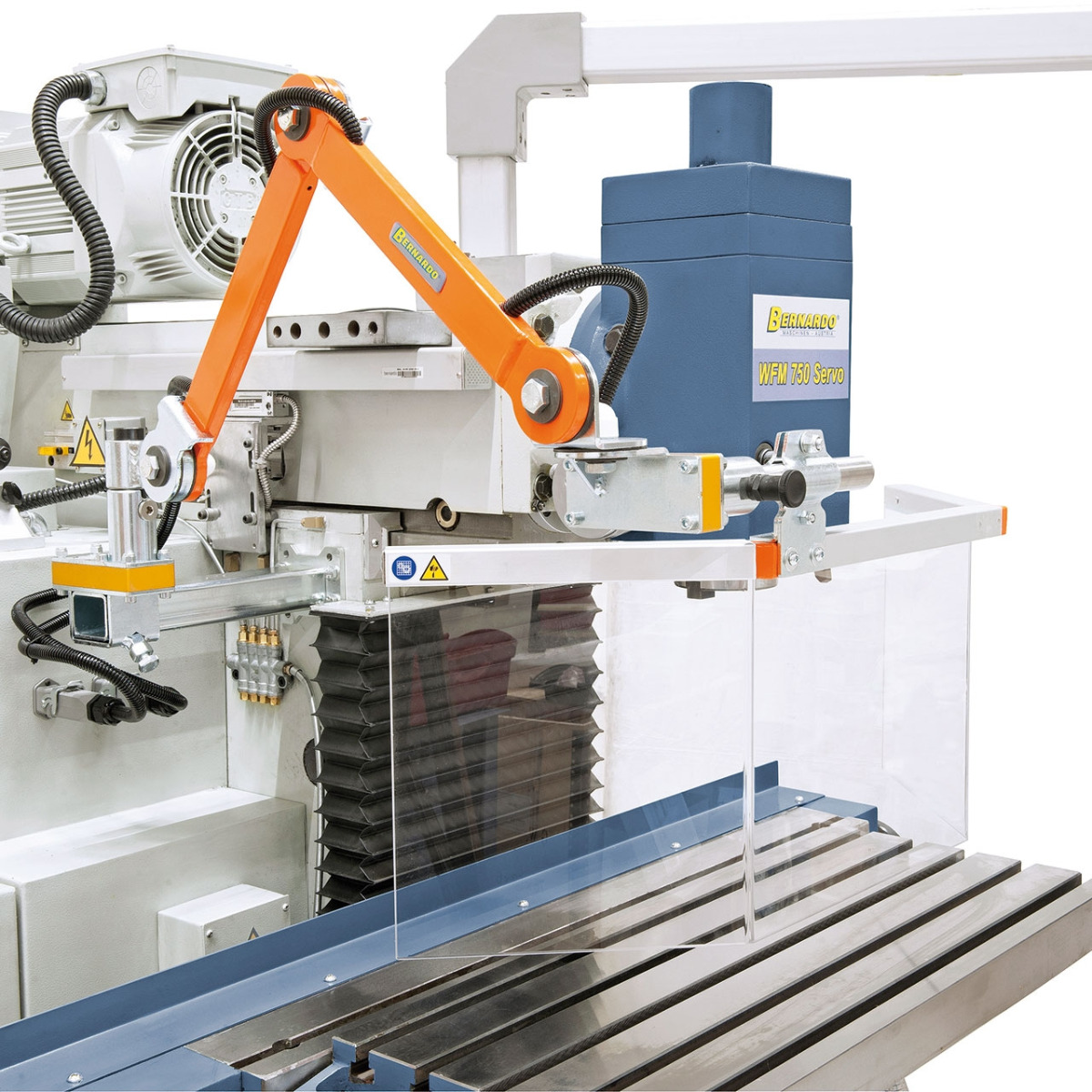

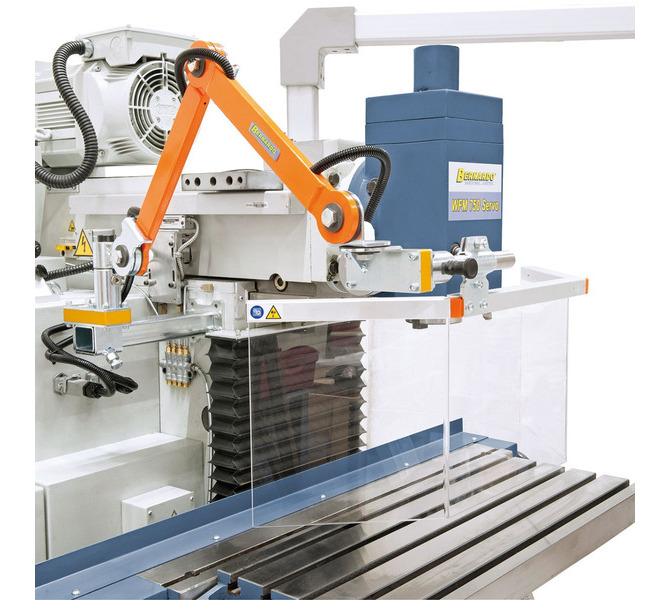

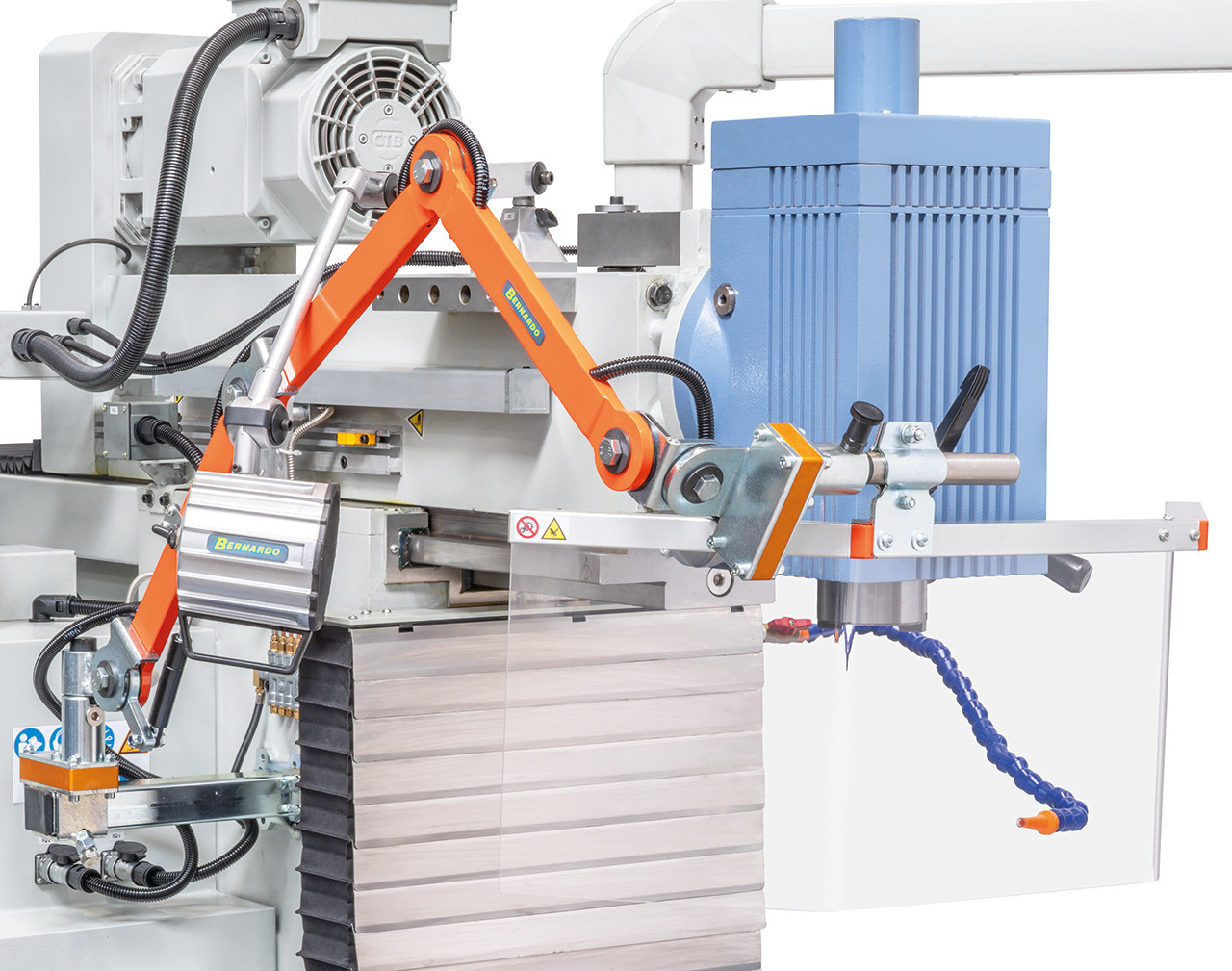

    • Wymagane prawem osłony bezpieczeństwa
    • Pełna dokumentacja DTR w j. polskim
    • Certyfikat CE
    • 24 miesięczna gwarancja dla wszystkich bez dopłat
