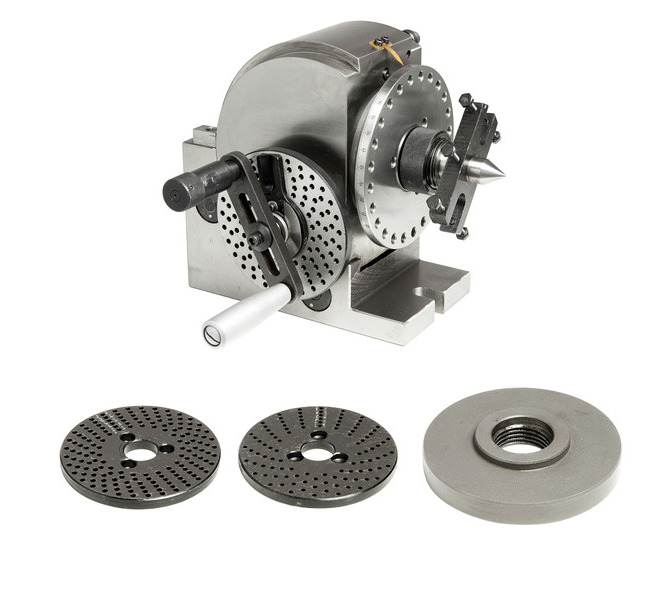

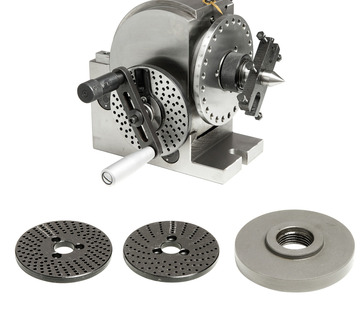

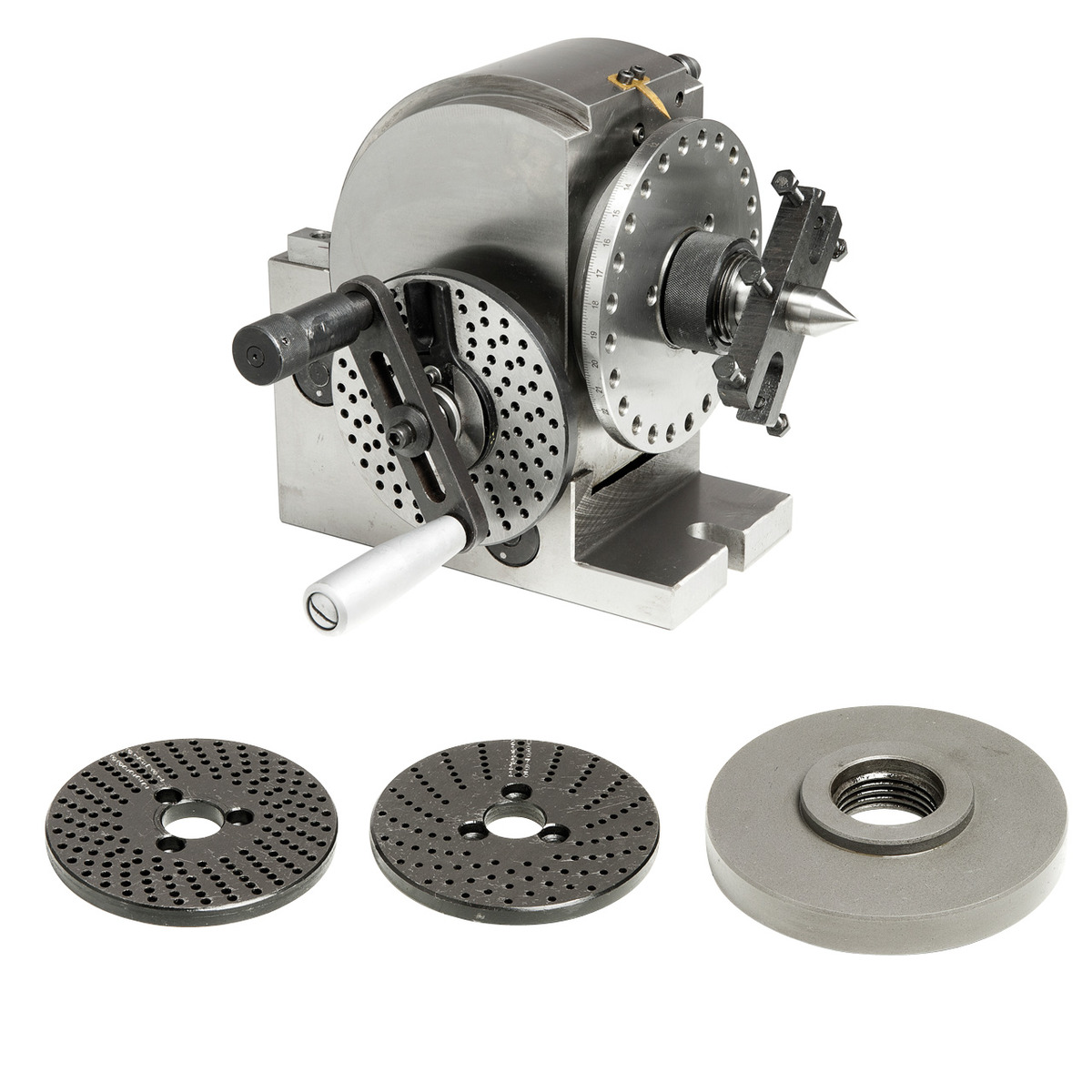

Głowica podziałowa, podzielnica pół uniwersalna BS-1 BERNARDO - to sprawdzony produkt, sprzedawany z powodzeniem w całej Europie. Jesteśmy bezpośrednim przedstawicielem tej uznanej w Europie marki - kupuj u pewnych, godnych zaufania i profesjonalnych sprzedawców - kupuj w HAFEN.

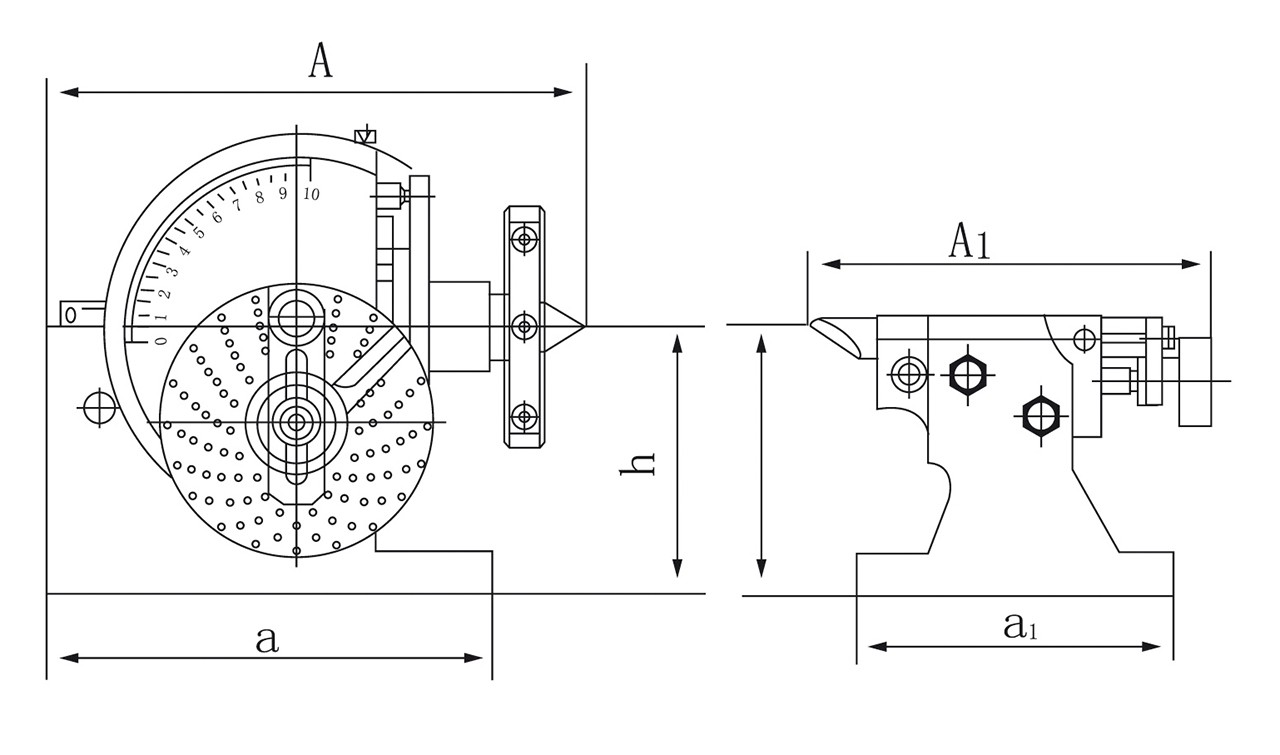

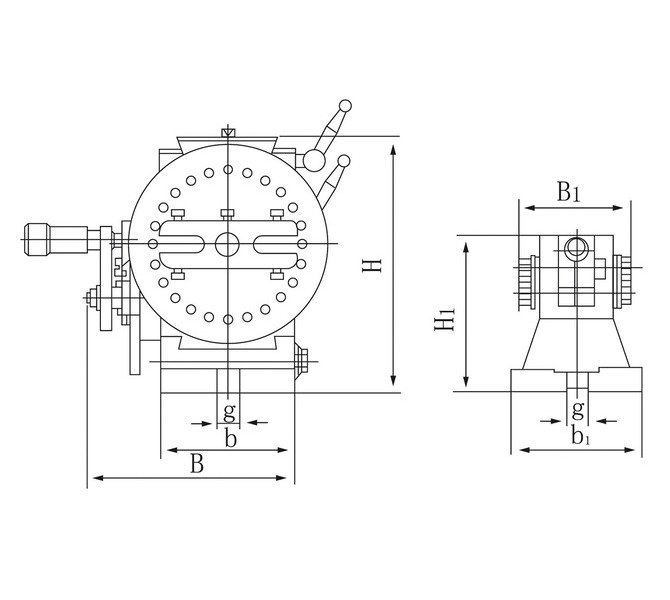

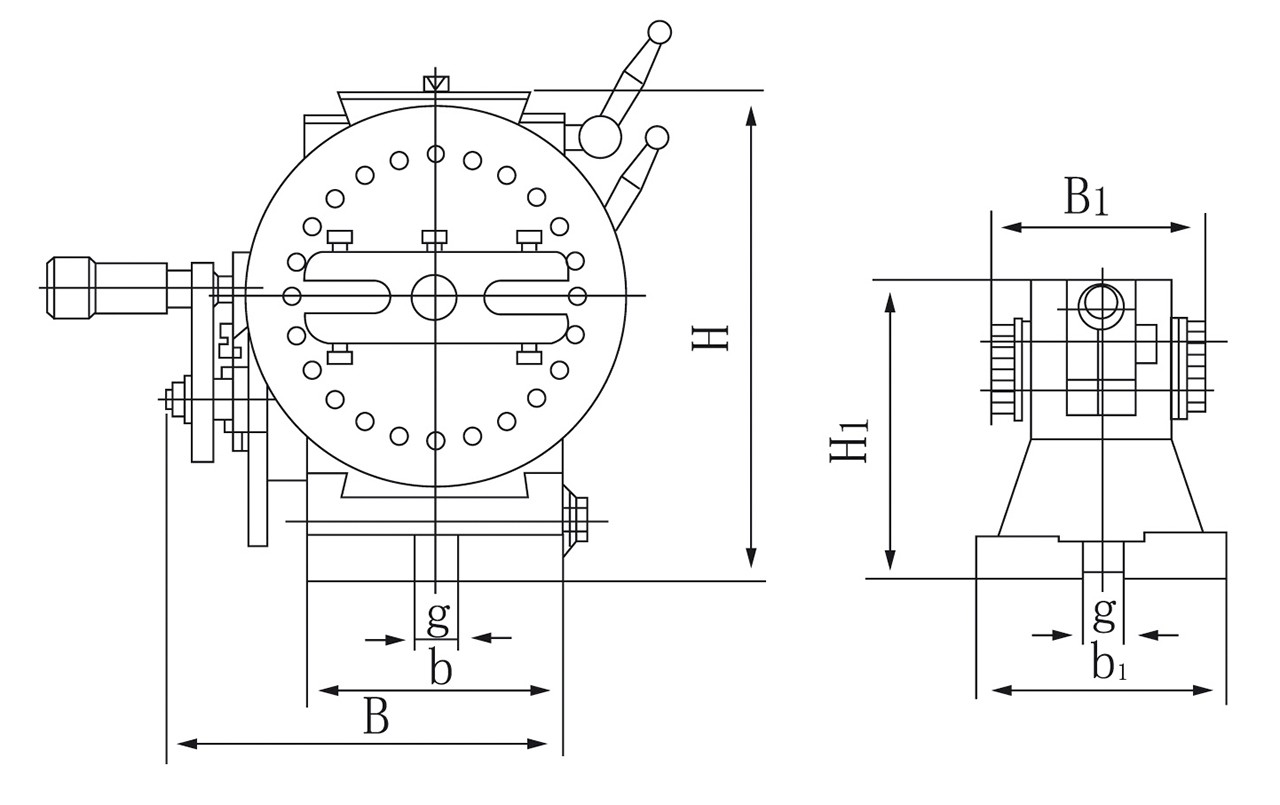

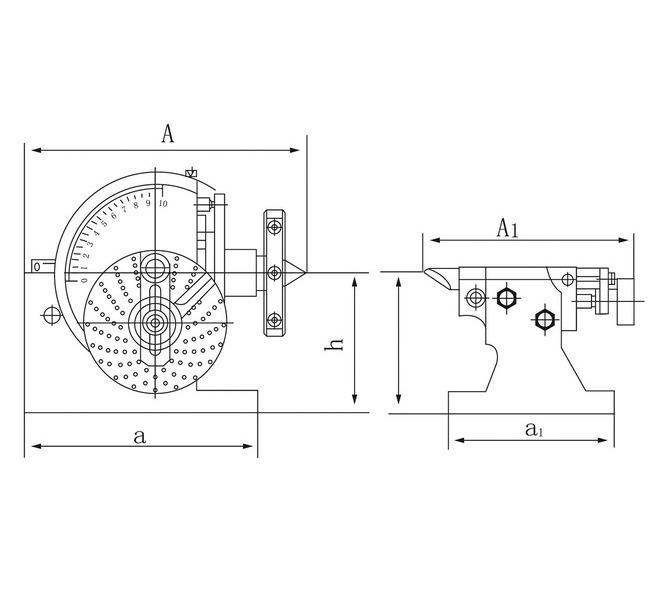

Wymiary głowicy | Wymiary konika | |||
A | 260 mm | A1 | 183 mm | |
B | 168 mm | B1 | 87 mm | |
H | 220 mm | H1 | 137 mm | |
h | 128 mm | h1 | 128 mm | |
a | 206 mm | a1 | 158 mm | |
b | 113 mm | b1 | 110 mm | |
g | 16 mm | g1 | 16 mm |
Podział | 40:1 |
Wysokość | 220 mm |
Szerokość z końcówką centrującą | 260 mm |
Długość | 285 mm |
Trzpień | MT3 |
Kołnierz | 165 mm |
Ochylanie | 0° do90° |
Otwór wrzeciona | 20 mm |
T-rowki | 16 mm |
Podzielnica | 24 (15°) |
Waga | 30,5 kg |
- Wrzeciono z precyzyjnymi łożyskami stożkowymi
- Ślimak ze stali chromowo-niklowej, hartowanej i szlifowanej
- Koło ślimakowe z fosfobrązu
- Przełożenie wyzębiane do bezpośredniego rozdziału (40:1)
- Wychylne z poziomego do pionowego (od -10° do +90°)
- Bezpośredni rozdział z 24-stopniową podziałką
- Każda podziałka od 2 do 50 i wiele podziałek od 52 do 380
