Nr kat.: 05-1383XL

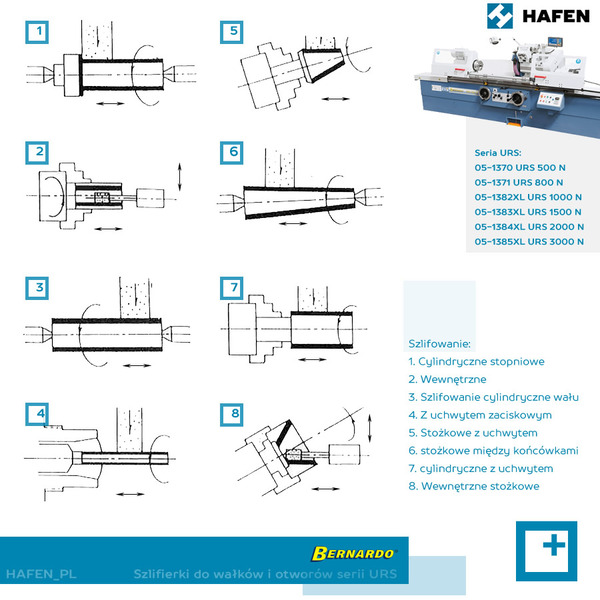

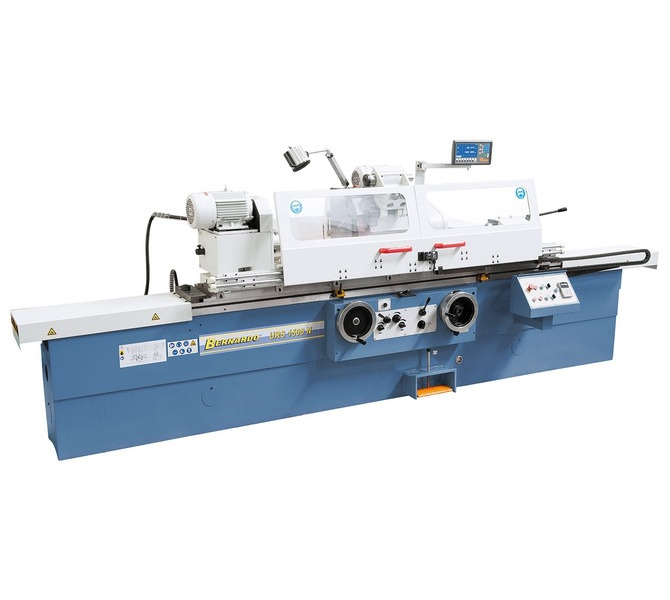

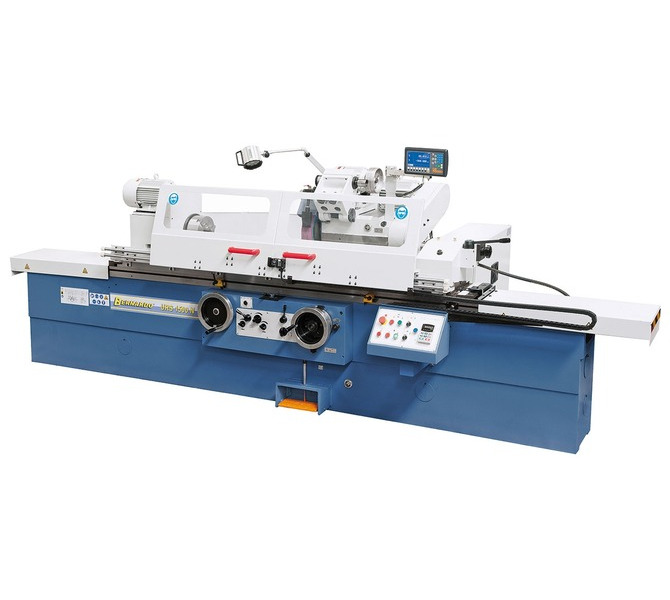

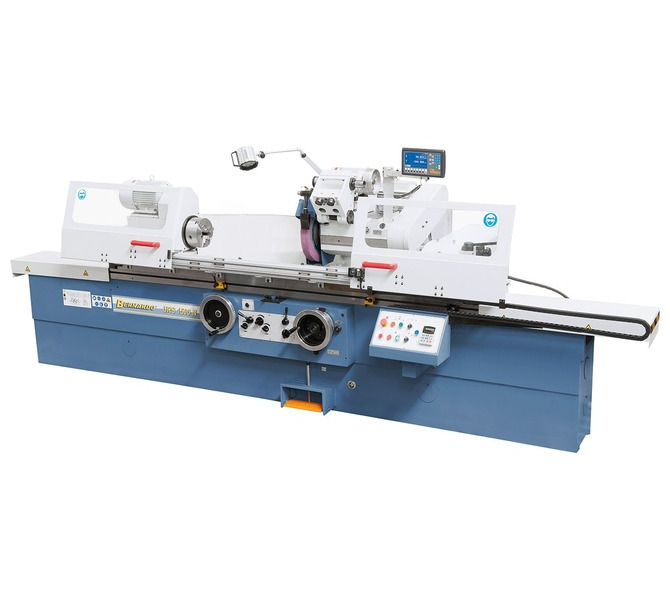

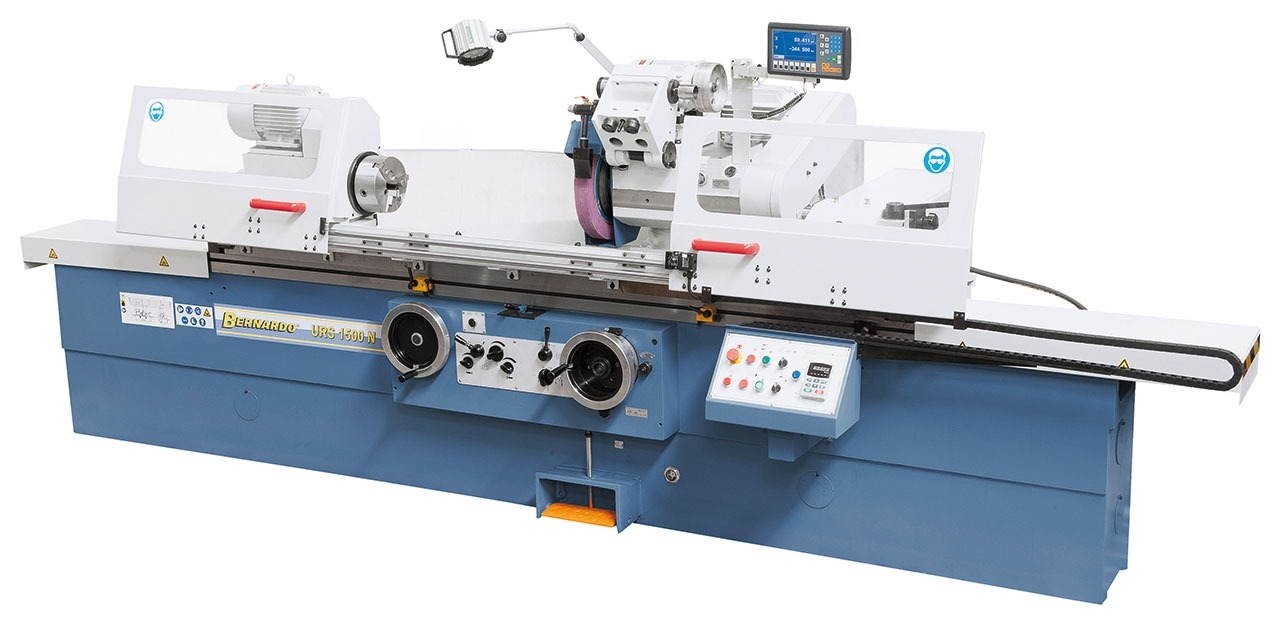

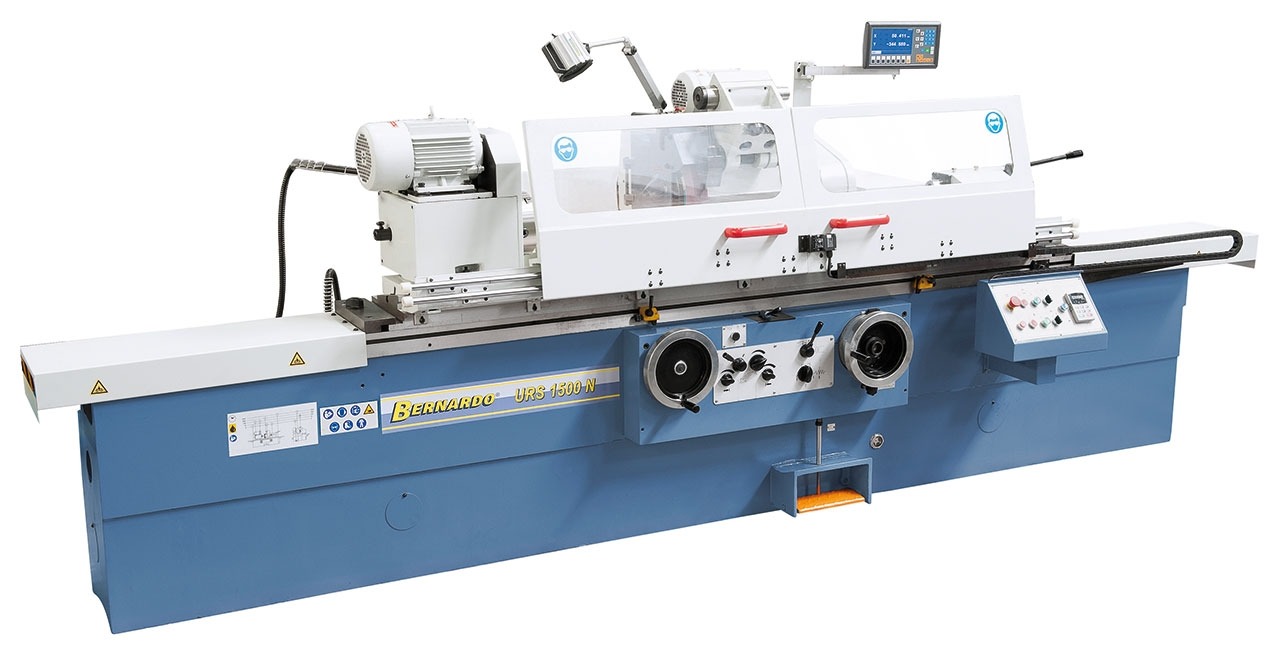

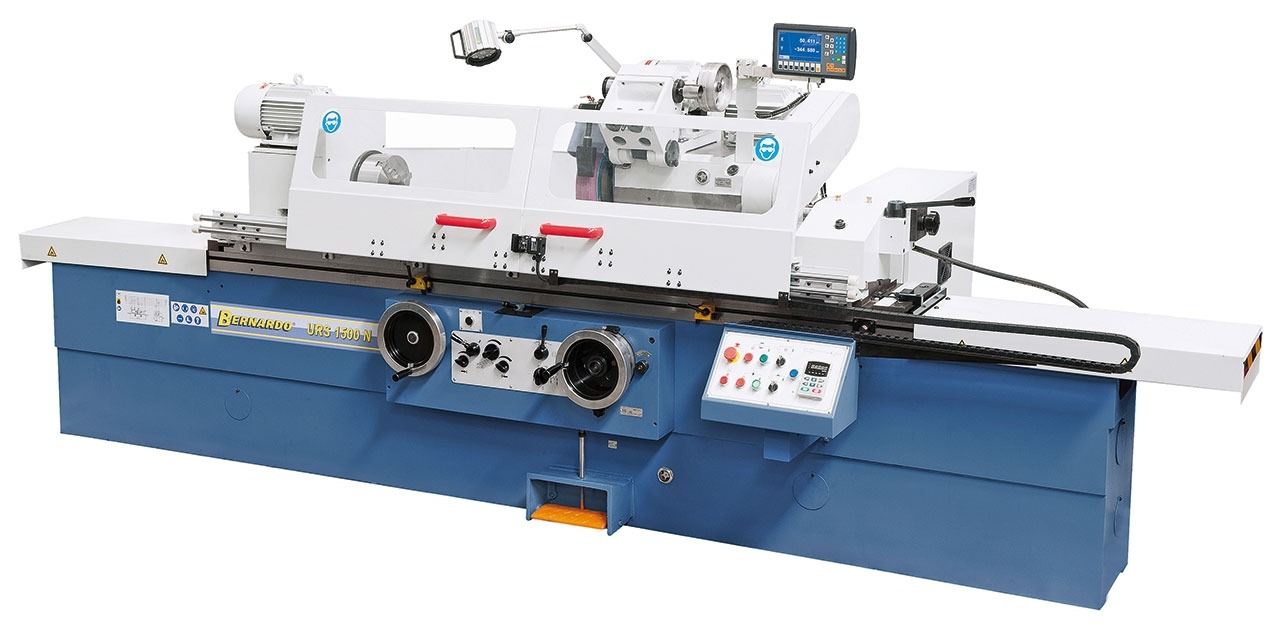

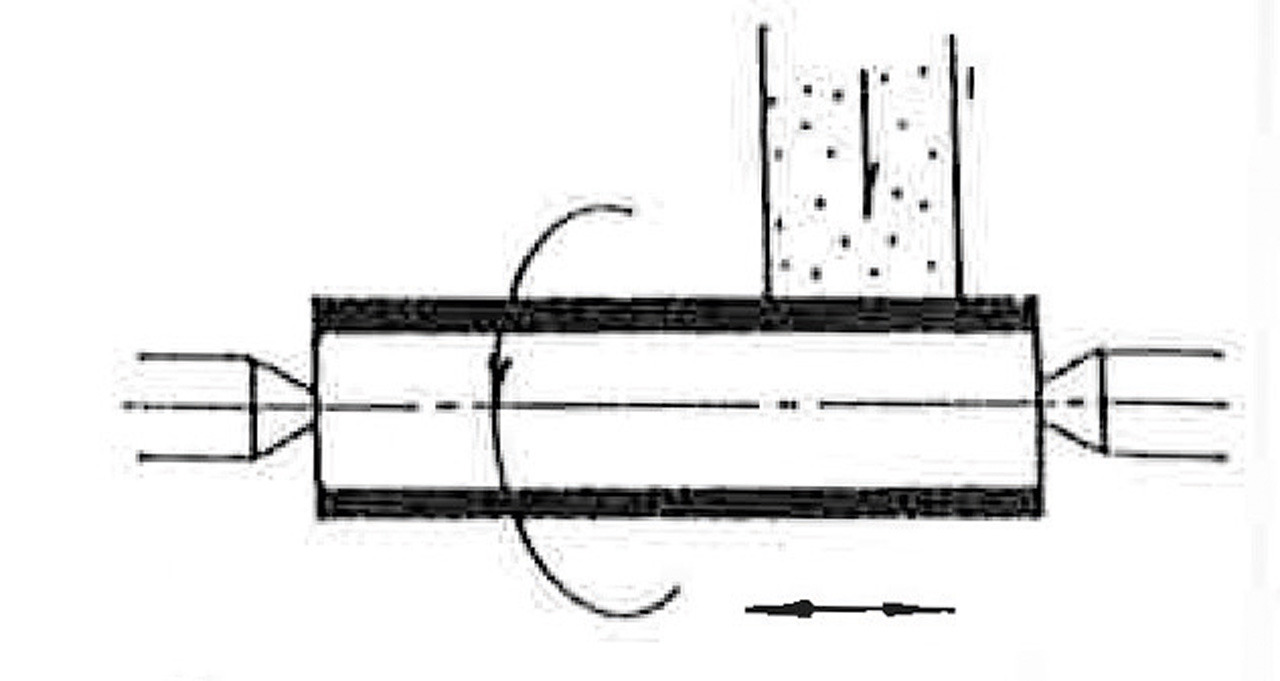

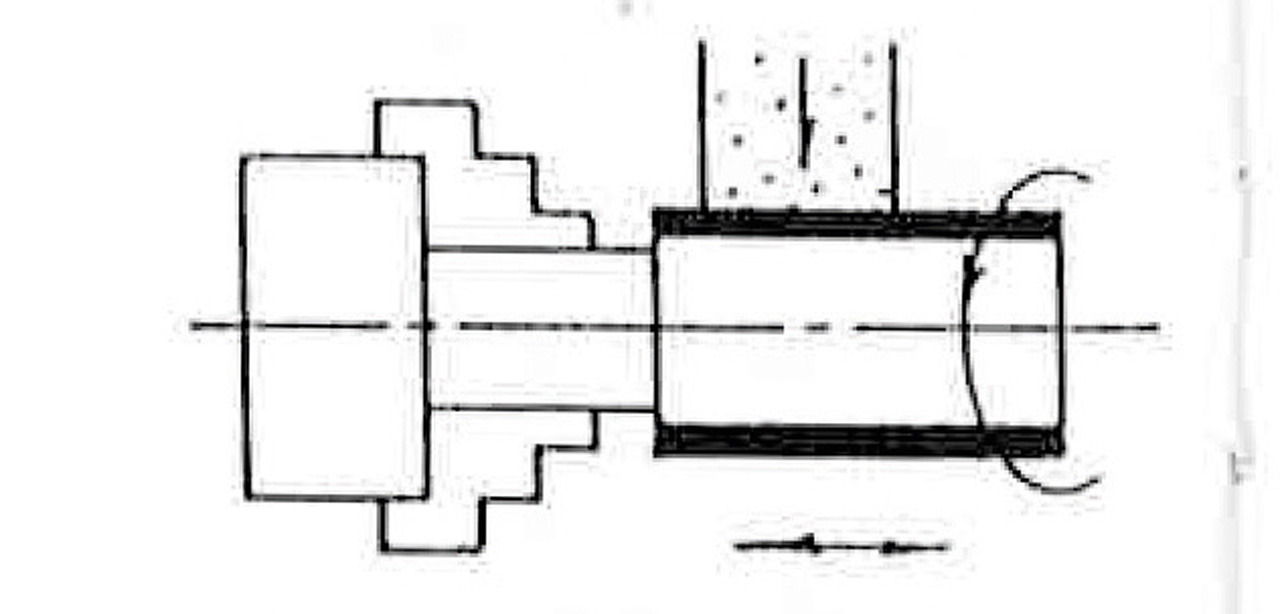

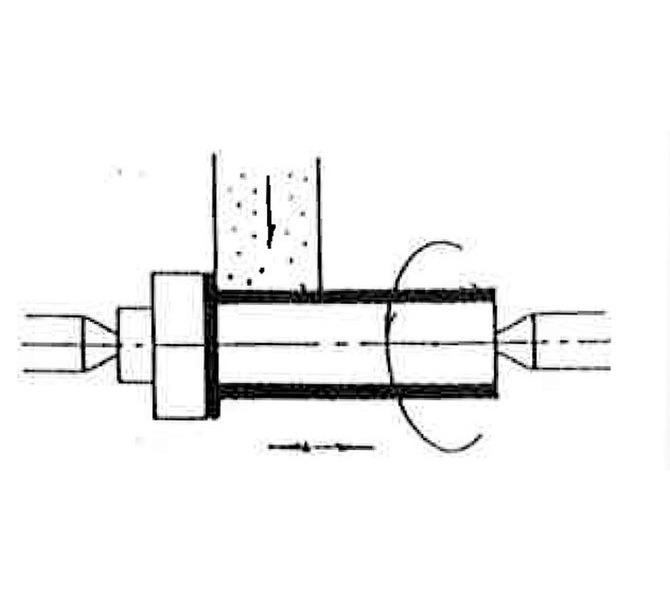

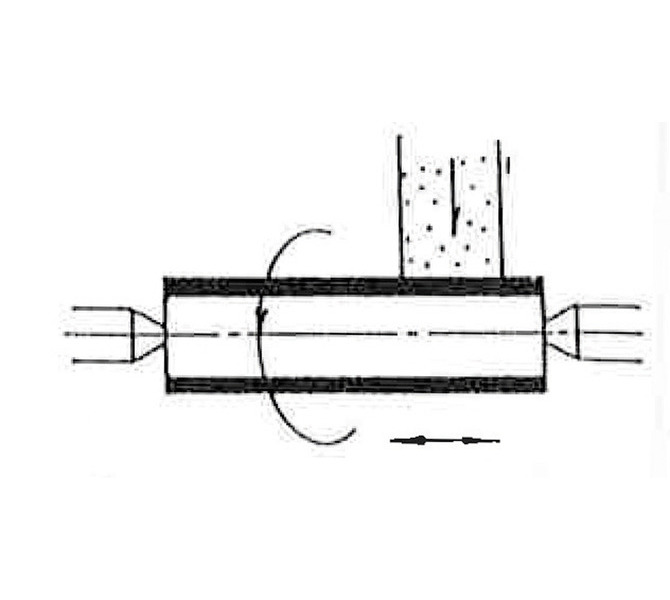

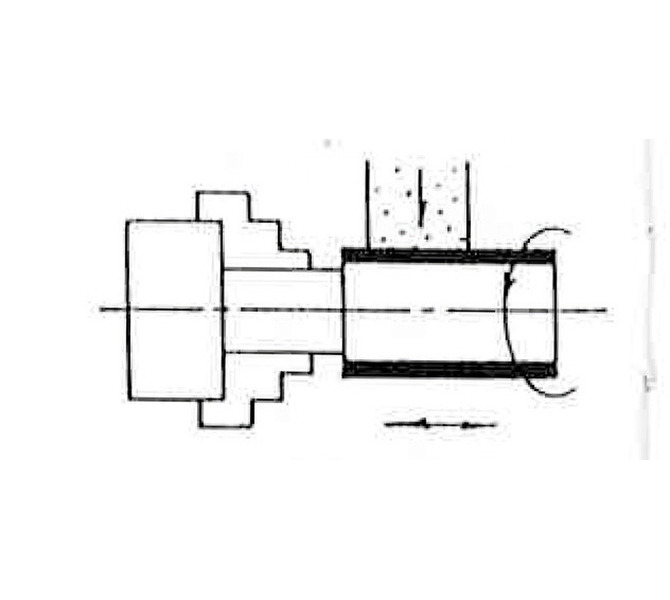

Uniwersalna szlifierka do powierzchni walcowych URS 1500 nadaje się do szlifowania powierzchni walcowych przedmiotów obrabianych o średnicy do 320 mm, rozszerzono zakres o seryjne szlifowanie otworów. Model ten ma zastosowanie głównie w budowie maszyn, form i produkcji narzędzi, ale także w produkcji małoseryjnych

Numer katalogowy:

Uniwersalna szlifierka do powierzchni walcowych URS 1500 nadaje się do szlifowania powierzchni walcowych przedmiotów obrabianych o średnicy do 320 mm, rozszerzono zakres o seryjne szlifowanie otworów. Model ten ma zastosowanie głównie w budowie maszyn, form i produkcji narzędzi, ale także w produkcji małoseryjnych

  • Błona olejowa między łożyskiem a wrzecionem redukuje wibracje do minimum, dzięki czemu osiąga się wysoką jakość powierzchniową i precyzję

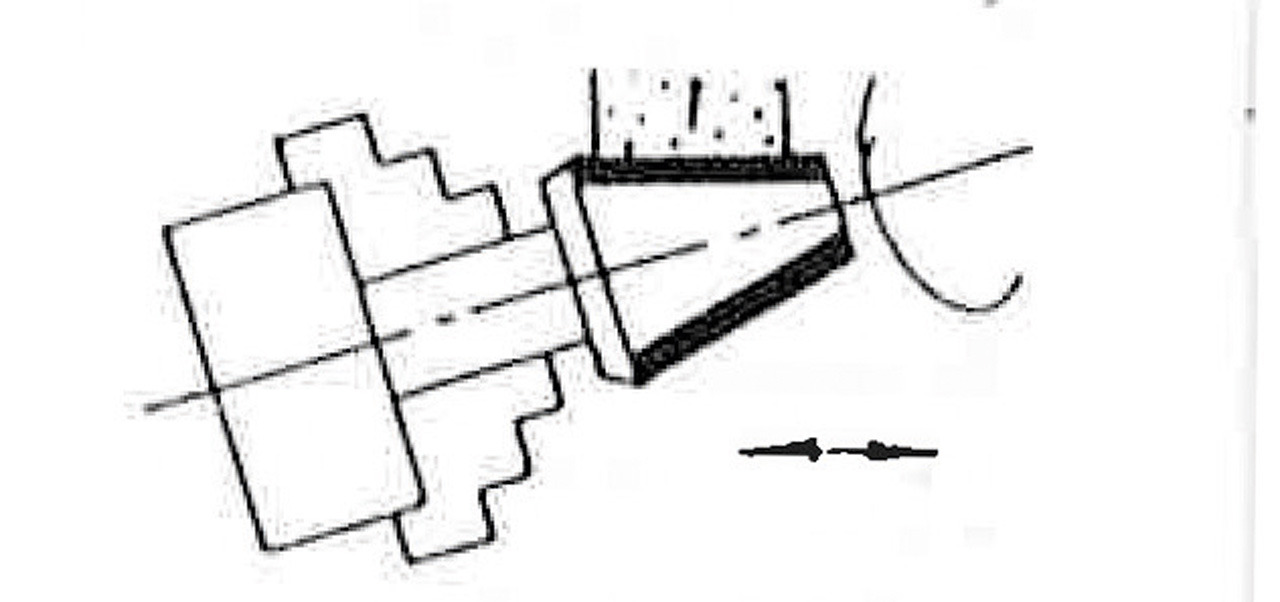

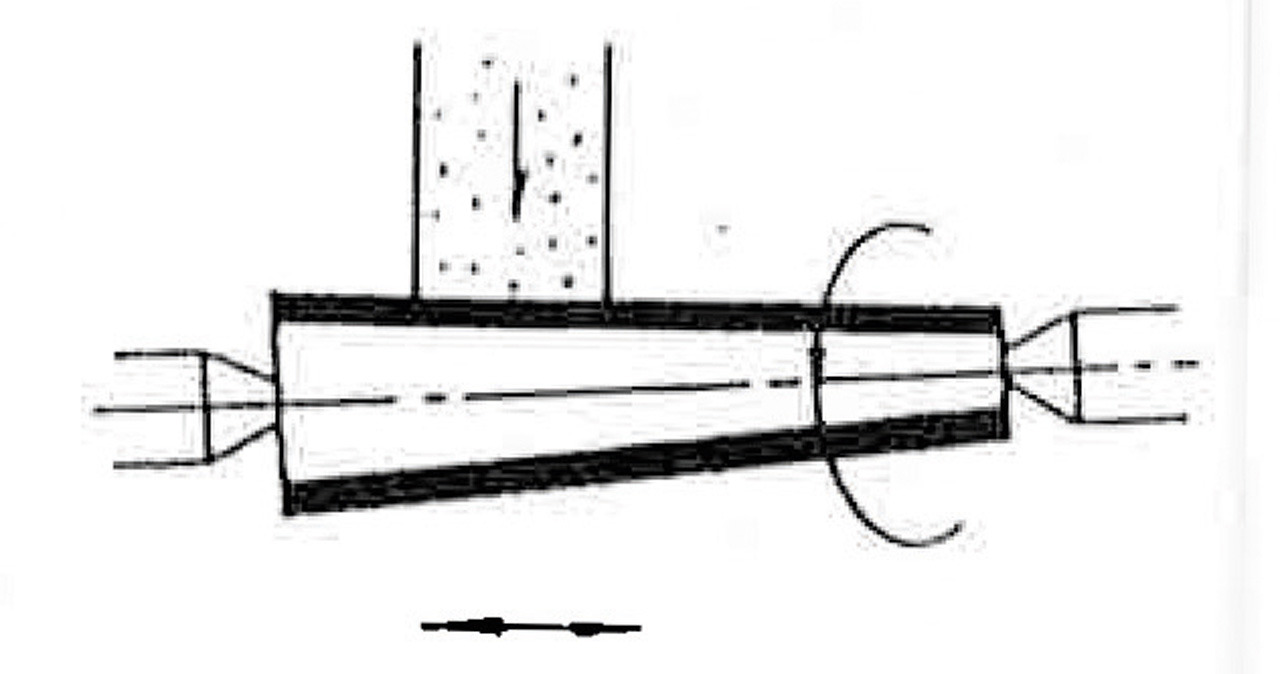

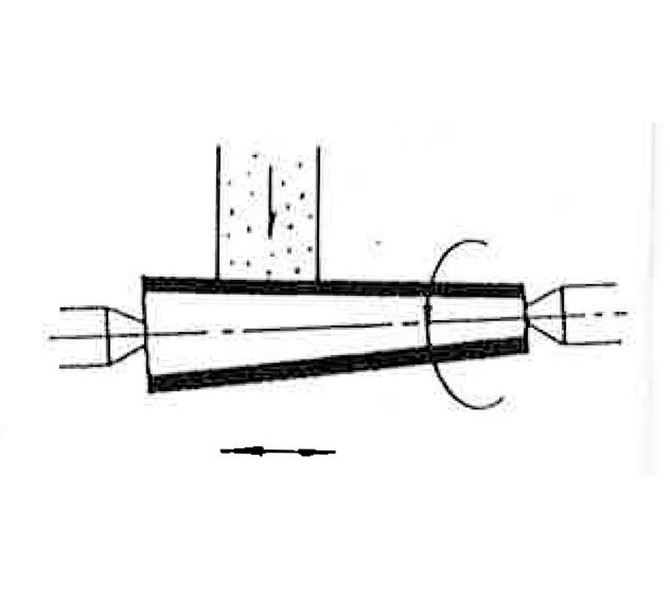

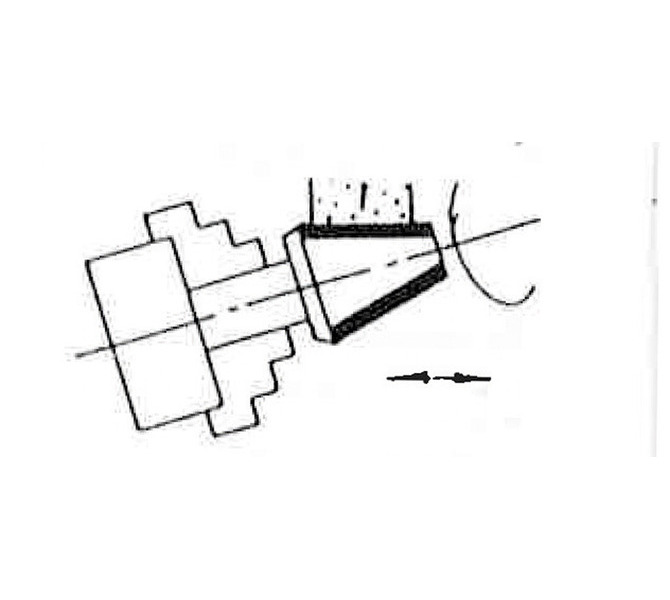

  • Stół o dużych rozmiarach można odchylać w celu szlifowania stożków w dwóch kierunkach i za pomocą podziałki ustawić na żądaną pozycję

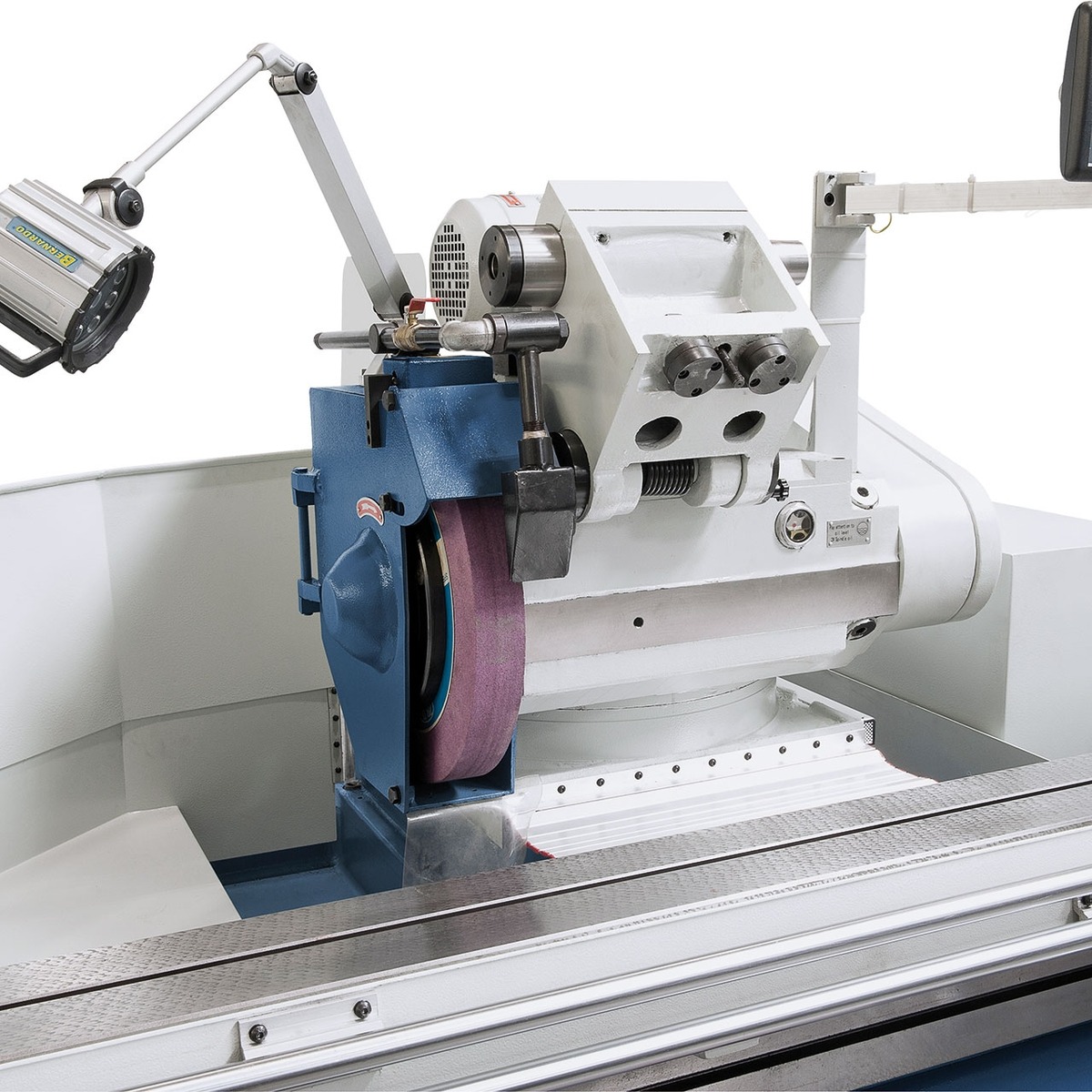

  • Precyzyjnie wyrównana głowica szlifierska i stabilny wrzeciennik ściernicy w celu uzyskiwania najlepszych z możliwych wyników obróbki podczas różnych procesów szlifowania
  • Dzięki silnemu użebrowaniu i ściankom o dużych rozmiarach dolna część korpusu maszyny jest stosunkowo odporna na wahania temperatury i odkształcenia
  • Dwustronnie łożyskowane wrzeciono ściernicy z trójsegmentowymi, nastawnymi powierzchniowymi łożyskami ślizgowymi
  • Wrzeciono główne jest łożyskowane hydrodynamicznie, tzn. dzięki warstwie olejowej nie ma kontaktu między łożyskiem a wrzecionem

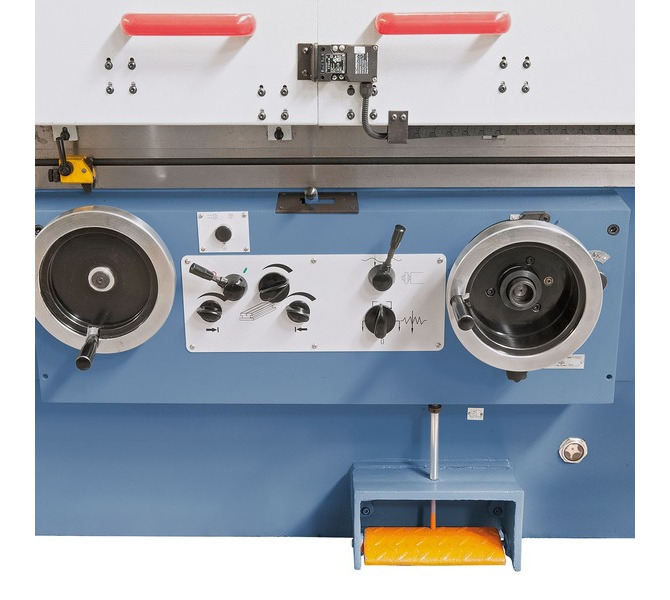

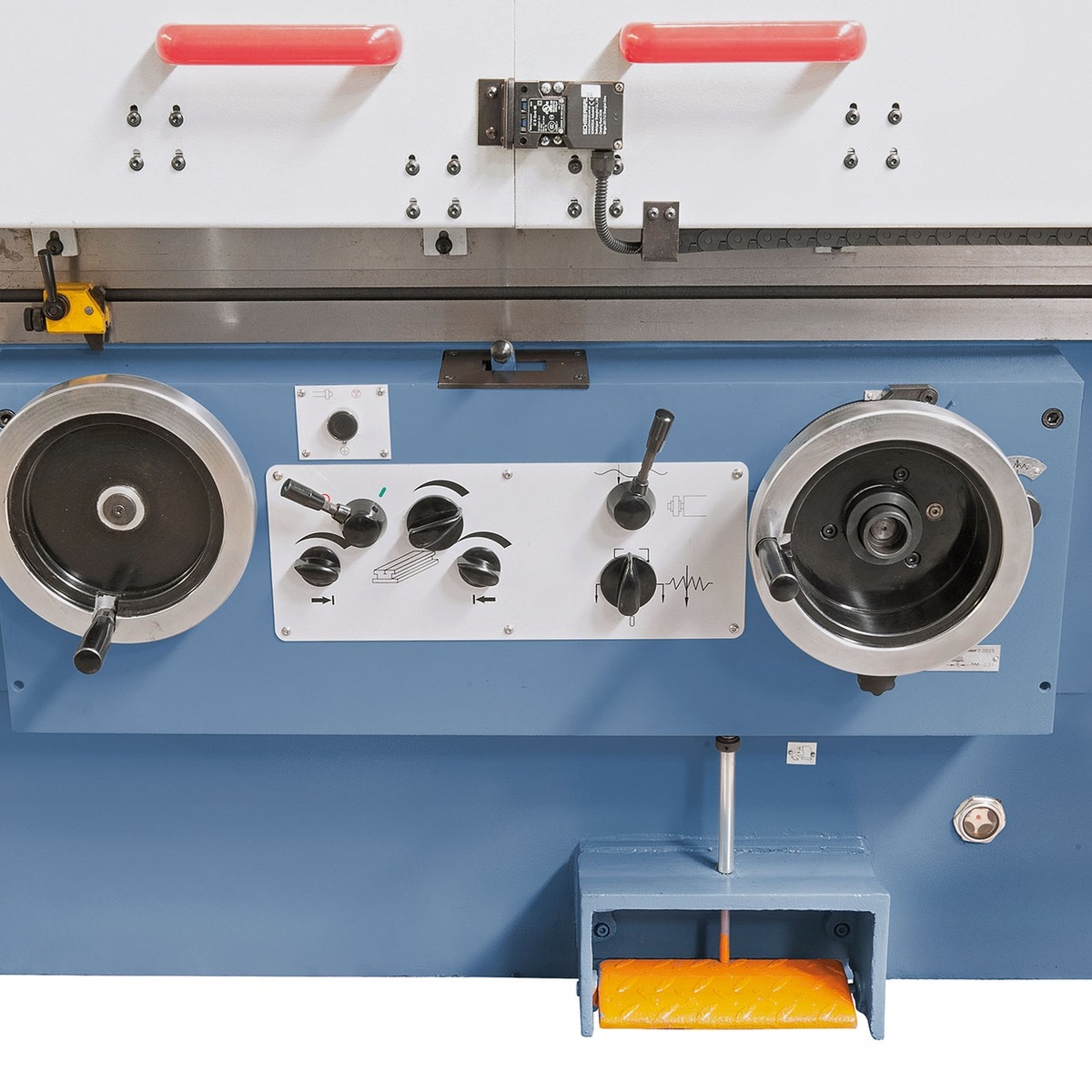

  • Wybór ruchu wzdłużnego stołu – manualny za pomocą koła ręcznego lub automatyczny za pomocą posuwu hydraulicznego
  • Posuwy ustawiane bezstopniowo, z wyborem czasu postoju na końcu każdego ruchu stołu
  • Ponowne ustawienie wrzeciennika ściernicy następuje albo hydraulicznie, albo za pomocą koła ręcznego
  • Precyzyjnie wyszlifowane i ręcznie żłobione tory prowadnic dla osi x i y
  • Prowadnice do ruchu stołu wzdłużnego i prowadnica poprzeczna wrzeciennika ściernicy, każdorazowo prowadnica trójkątna i płaska


Specyfikacja techniczna

Rozstaw kłów - długość szlifowania1500 mm
Wysokość kłów180 mm

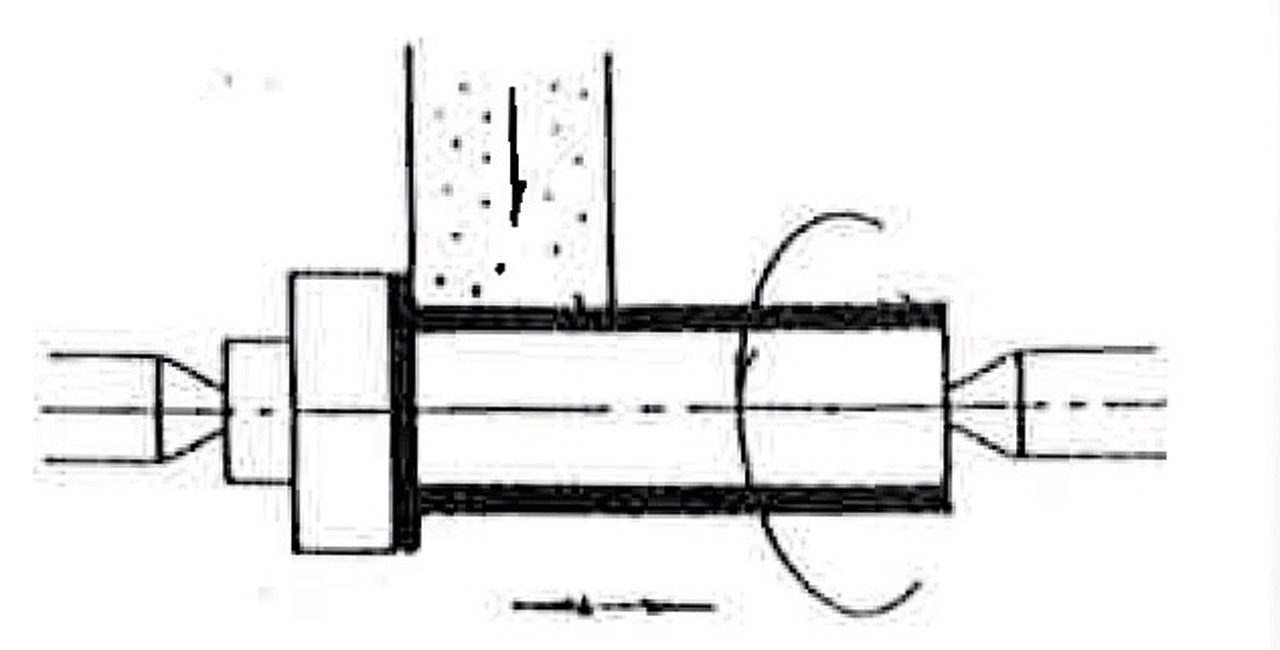

Średnica zew. obrabianego detalu maks.8 - 320 mm
Waga przedmiotu obrabianego maks.150 kg

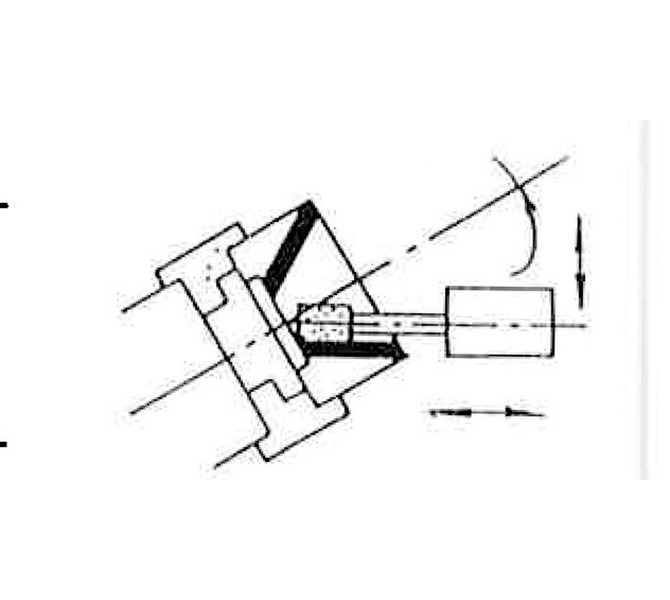

Średnica szlifowanych otworów z podtrzymką35 - 100 mm
Średnica szlifowanych otworów bez podtrzymki30 - 100 mm
Głębokość szlifowanych otworów maks.125 mm
Zakres stołu wychylnego maks.+3° - -6°
Przesuw wzdłużny stołu maks.1500 mm
Prędkość posuwu stołu0,1 - 4 m/min.
Ręczna droga przemieszczenia stołu/obrót koła ręcznego6
Szybki bieg, hydraulicznie50 mm/min.
Moc silników8.1 kW
Napięcie400 V
Wymiary - szerokość4700 mm
Wymiary - głębokość1900 mm
Wymiary - wysokość1500 mm
Waga ok.4300 kg

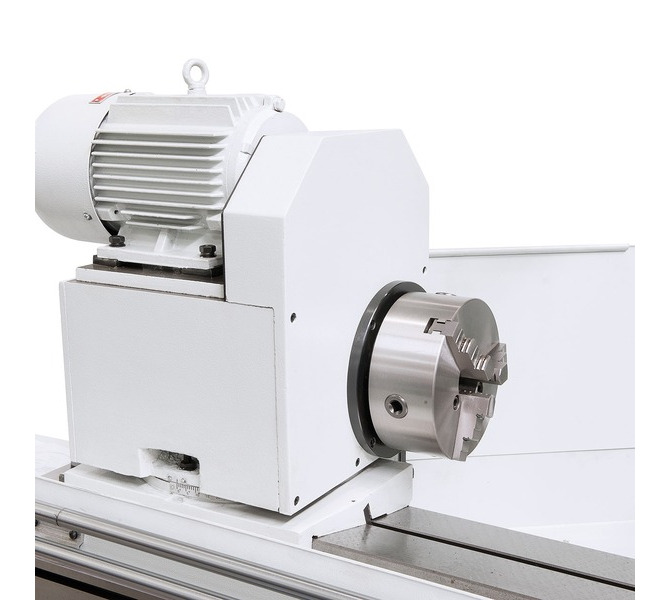

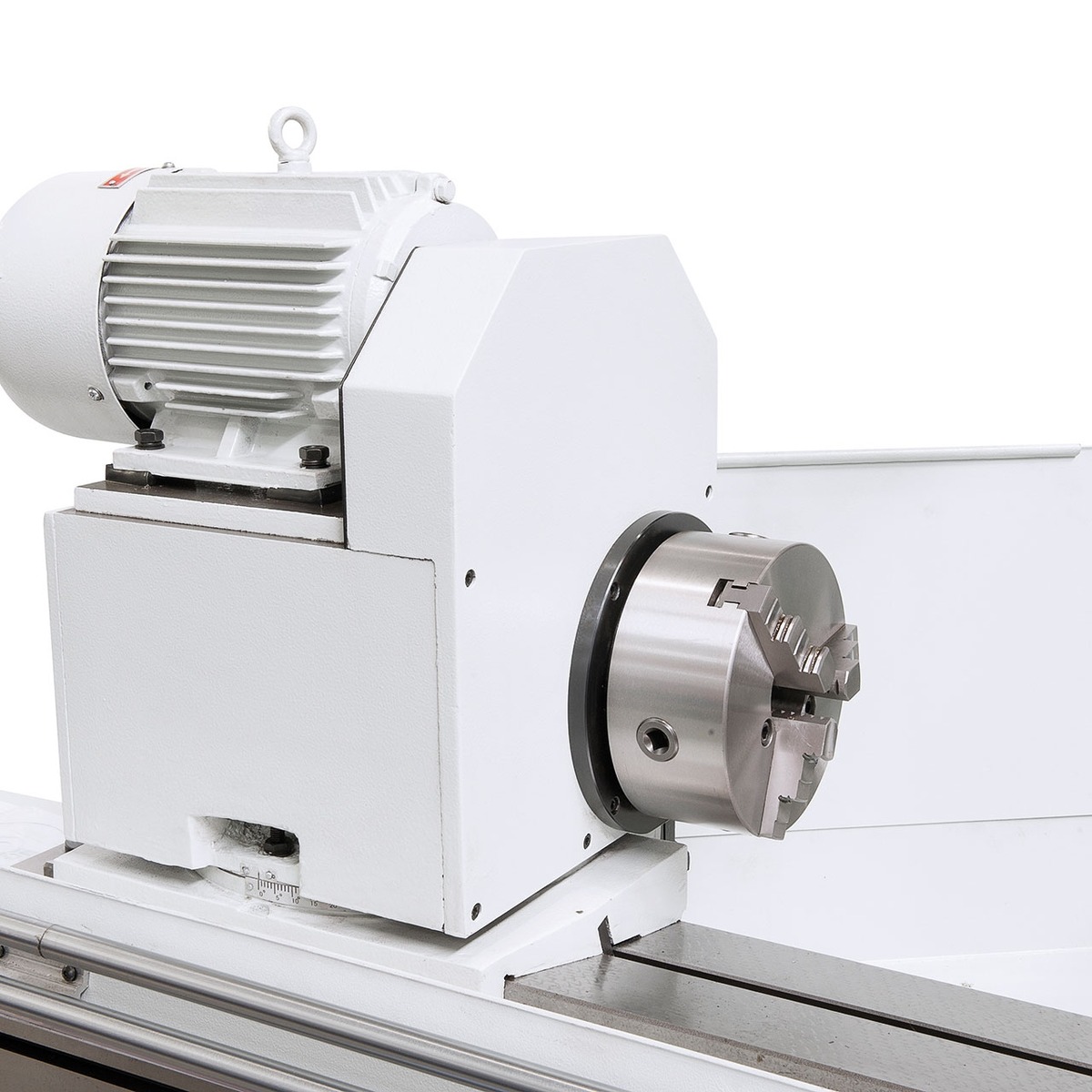

Wrzeciennik roboczy - głowica z uchwytem
Zakres prędkości obrotowej25 - 220 obr./min.
Ustawianie prędkości - ilosć biegówbezstopniowo
Stożek uchwytu wrzeciennikaMK 4
Zakres skrętu wrzeciennika90°

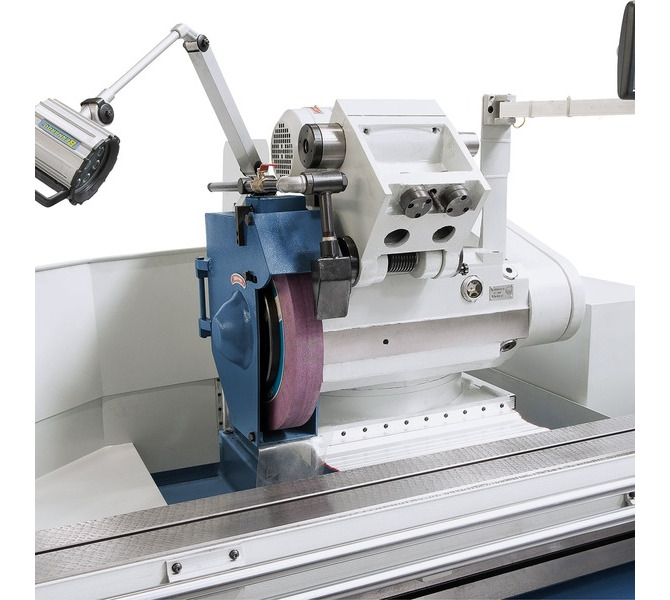

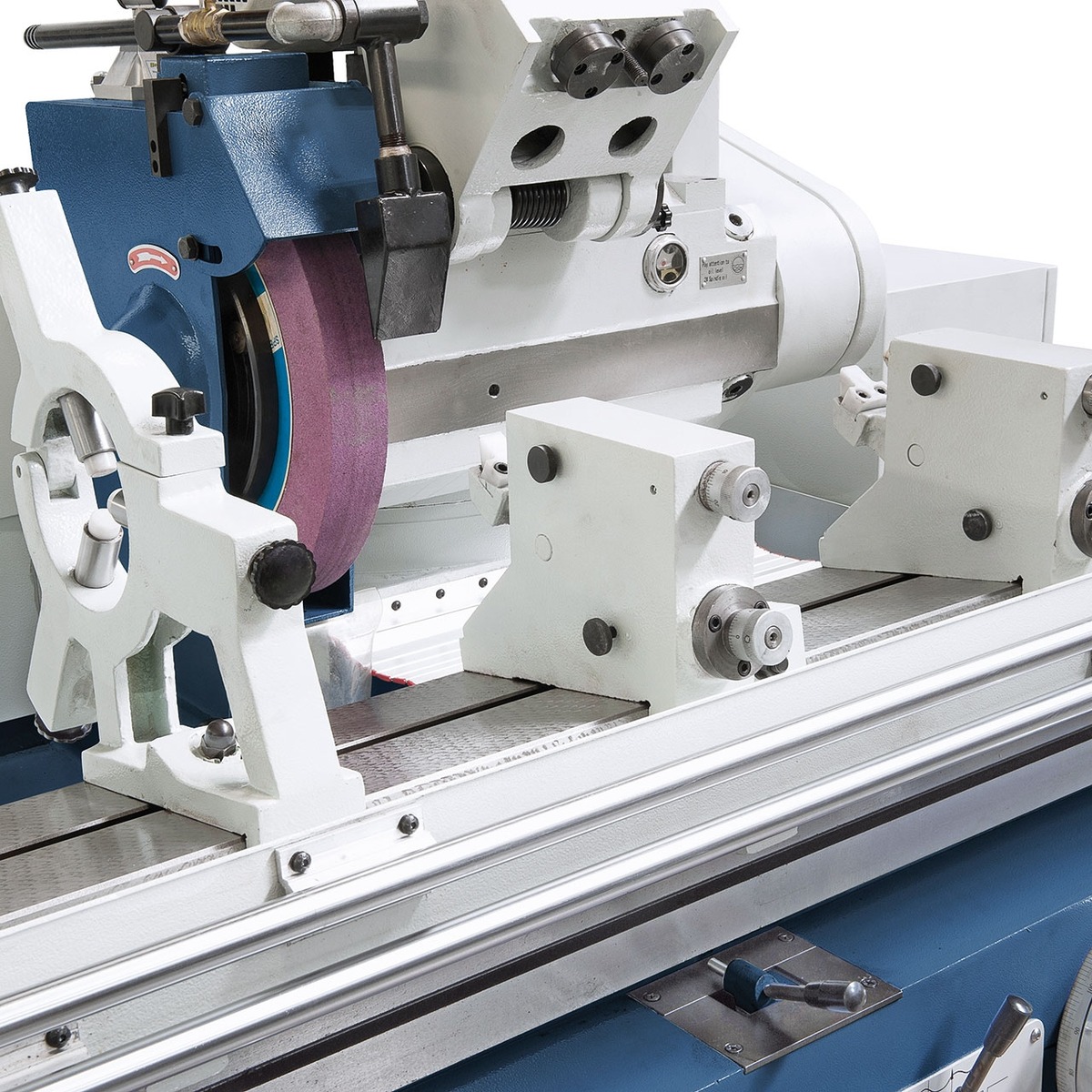

Wrzeciono ściernicy - głowica szlifująca
Wielkość tarczy, ściernicy400 x 50 x 203
Prędkość obrotowa wrzeciona ściernicy1670 obr./min
Prędkość obrotowa wrzeciona ściernicy do otworów10000 obr./min
Zakres skrętu wrzeciona, głowicy szlifującej+/-30°
Droga przemieszczenia głowicy szlifierskiej180 mm
Podziałka skali0.0025 mm
Konik hydrauliczny
Stożek w konikuMK 4
Wysuw tulei konika30 mm
Moce i wymiary
Moc silnika wrzeciona ściernicy5.5 kW
Moc silnika wrzeciona roboczego1.5 kW
Moc silnika wrzeciona ściernicy do otworów1.1 kW
TYPOWE DLA TEGO MODELU

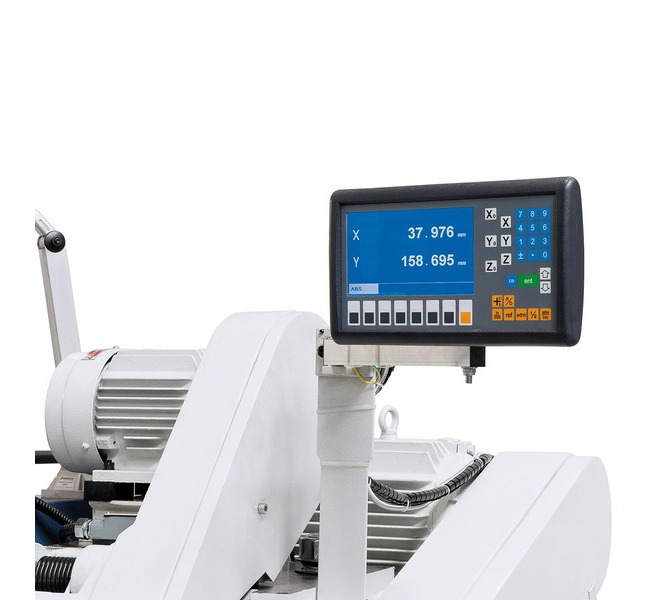

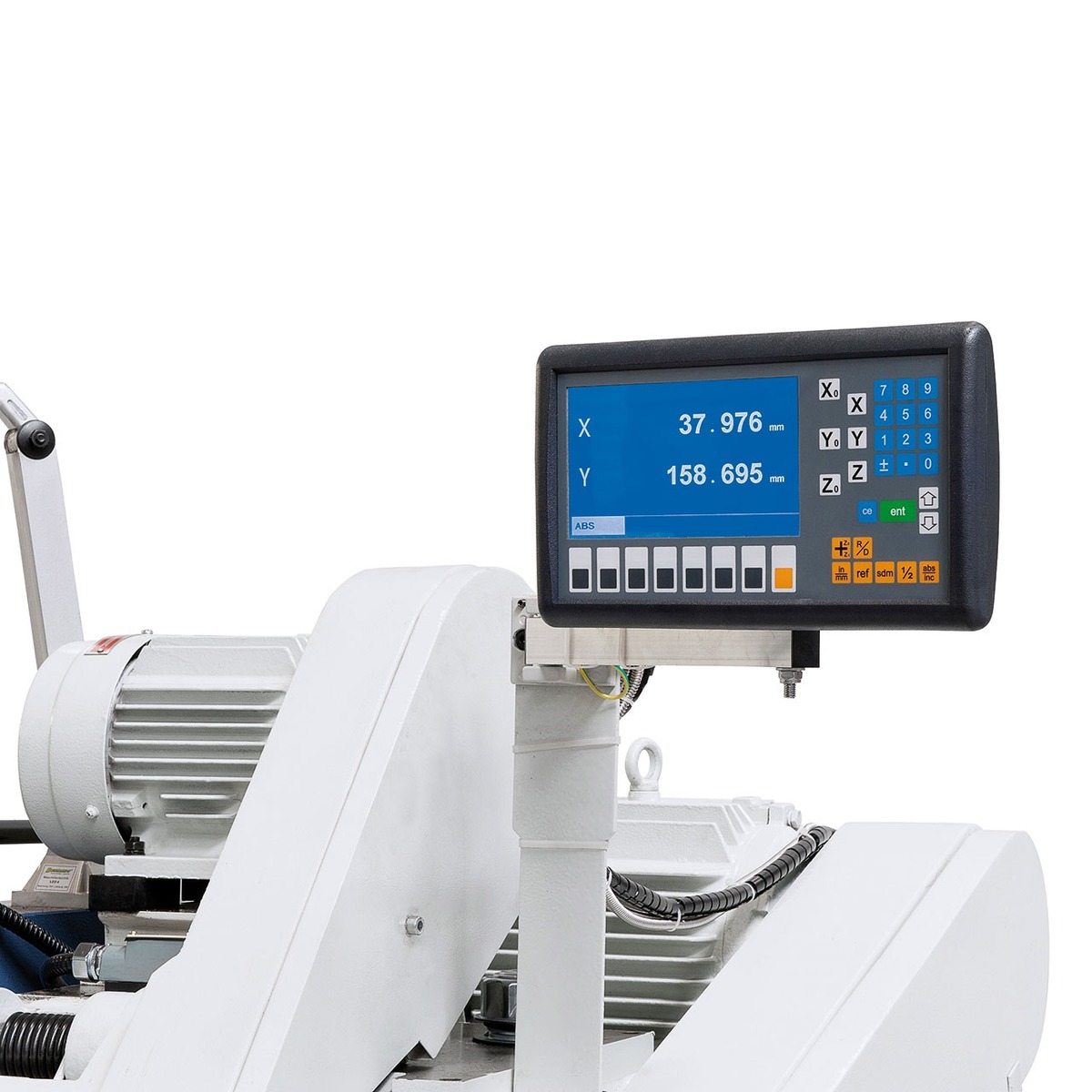

Wyświetlacz cyfrowy osiTAK

Zakres dostawy

  • Ściernica
  • Kołnierz do ściernicy
  • 3-szczękowy uchwyt średnica 200 mm

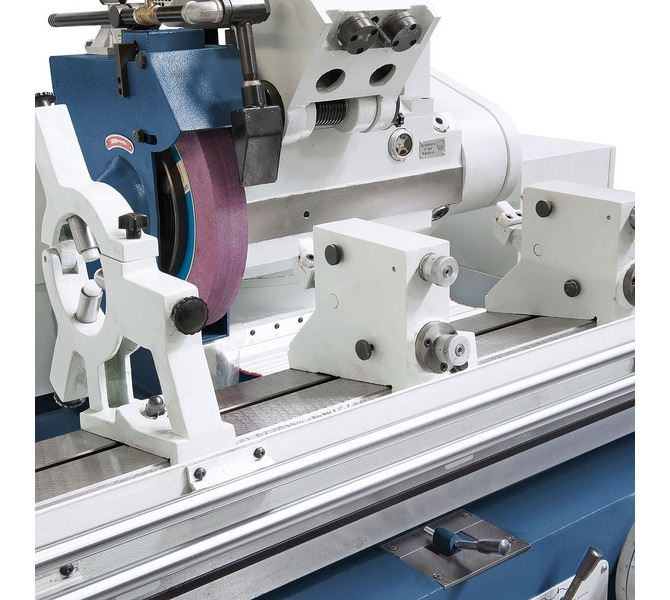

  • 2 szt. otwarte podtrzymki
  • Zamknięta podtrzymka

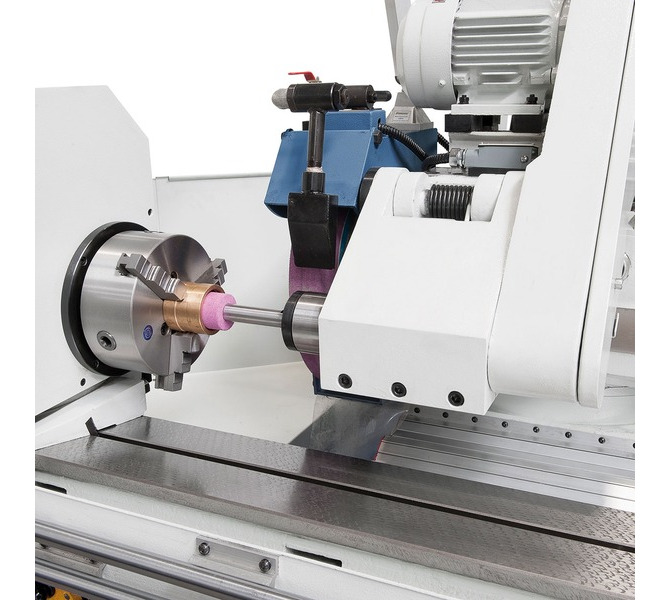

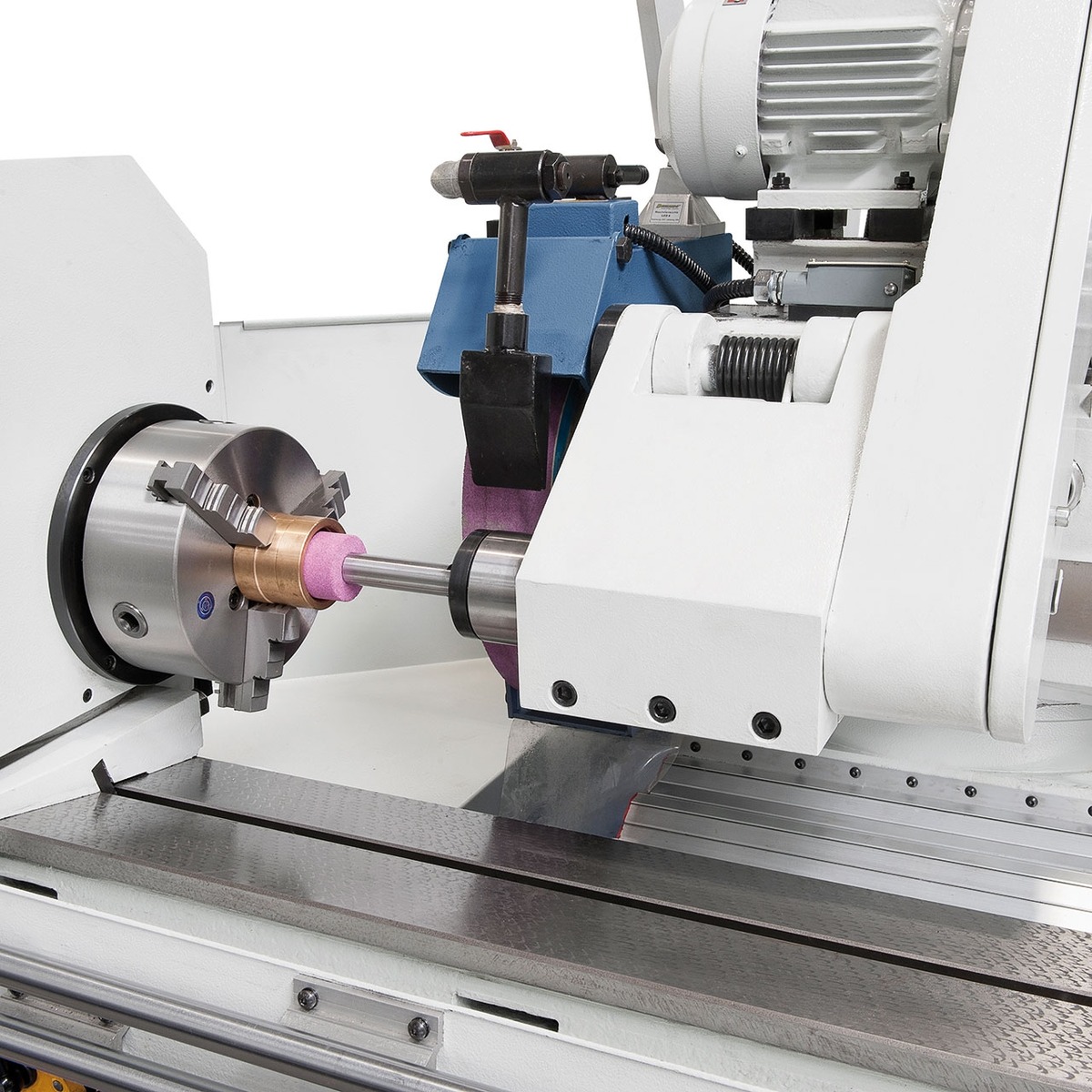

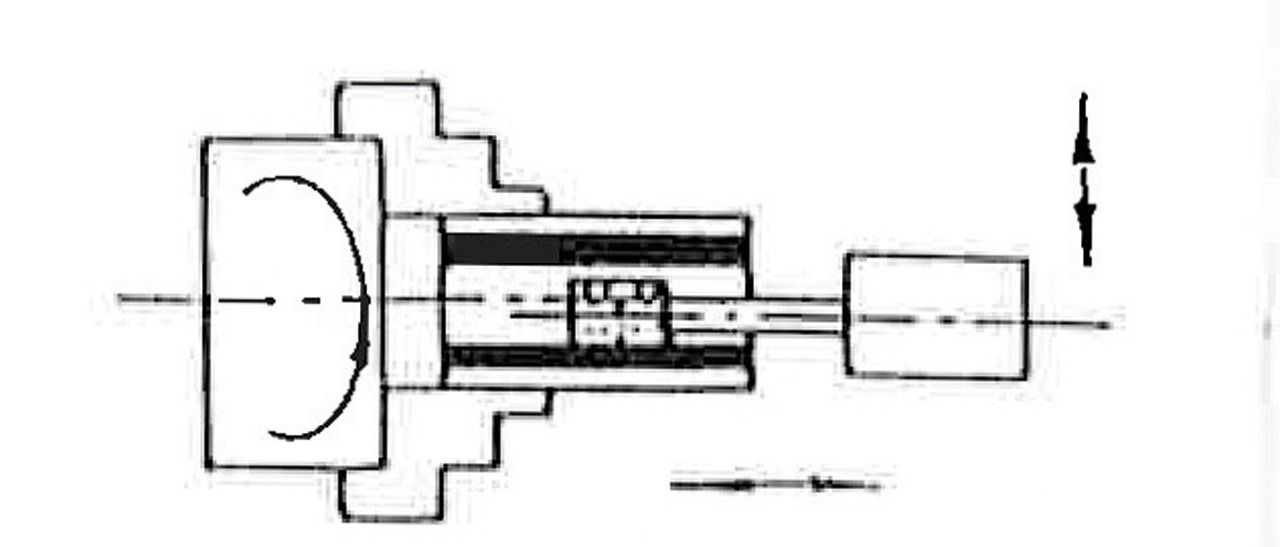

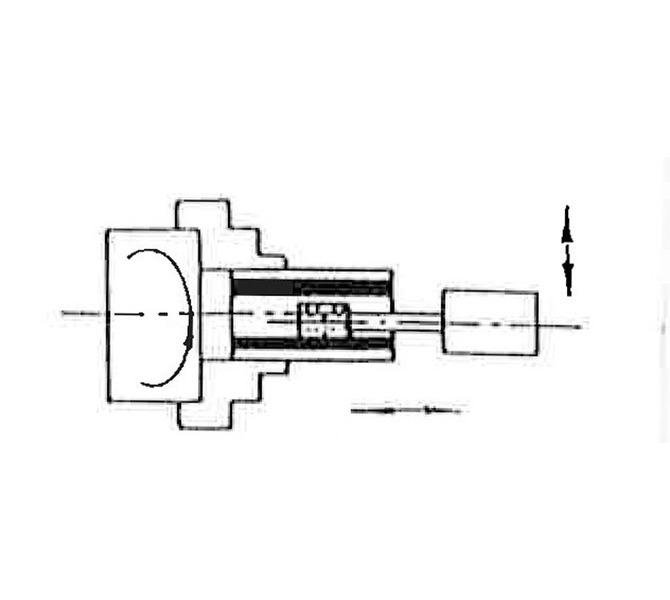

  • Urządzenie do szlifowania otworów
  • Lampa halogenowa
  • Stojak do wyważeń
  • Trzpień wywarzający
  • 2 kły
  • Płyta miernicza
  • Wyświetlacz pozycji dla 2 osi

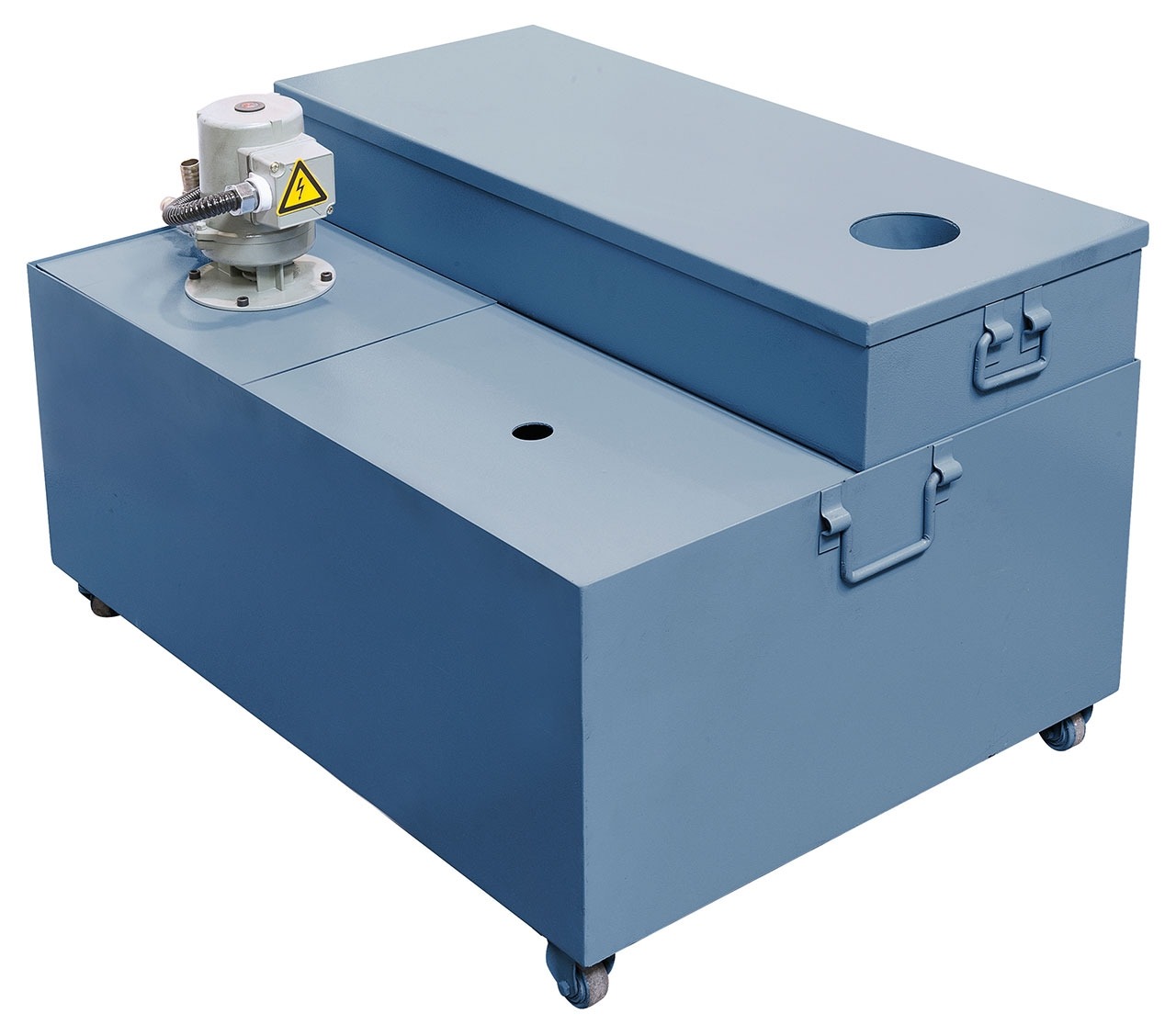

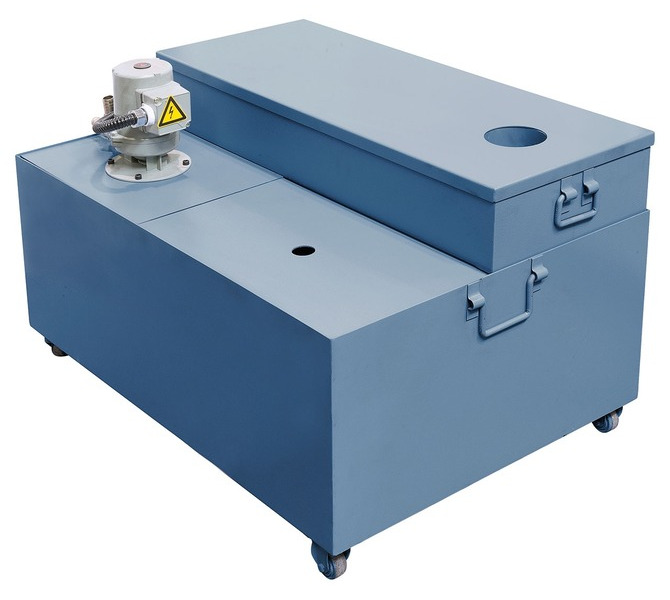

  • Urządzenie do chłodziwa
  • Ochrona przed natryskiem z tyłu i z przodu
  • Obciągacz do ściernic
  • Zbierak do przedmiotu obrabianego
  • Narzędzie do obsługi
  • Wymagane prawem osłony bezpieczeństwa Pełna dokumentacja DTR w j. polskim Certyfikat CE 24 miesięczna gwarancja dla wszystkich bez dopłat
  • Wymagane prawem osłony bezpieczeństwa
  • Pełna dokumentacja DTR w j. polskim
  • Certyfikat CE
  • 24 miesięczna gwarancja dla wszystkich bez dopłat
