Nr kat.: 05-1370

Pochodzenie: Linz (AUSTRIA)Rok założenia: 1979

więcej
CE
DTR PL
Serwis
Szkolenie
Gwarancja 2 lata

{{selectedProduct.name}}

Nr kat.: 05-1370

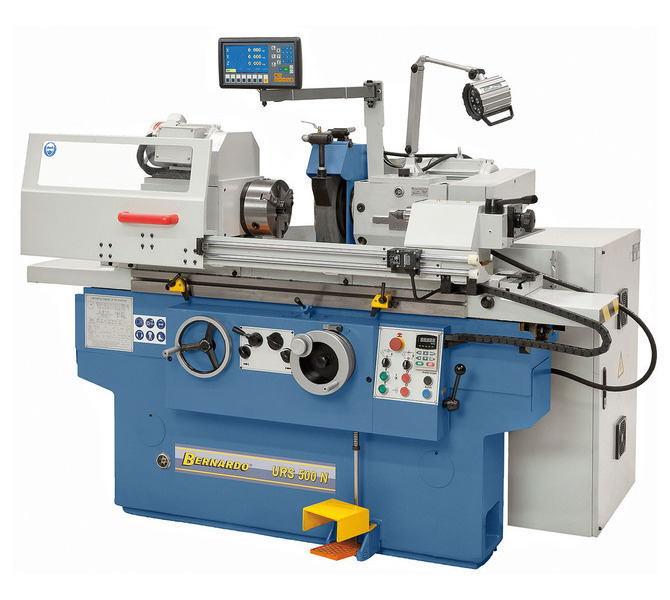

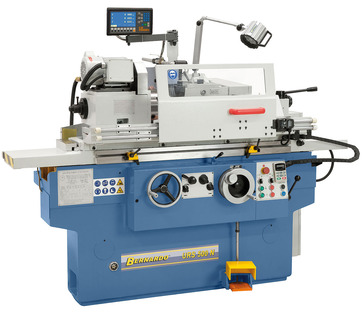

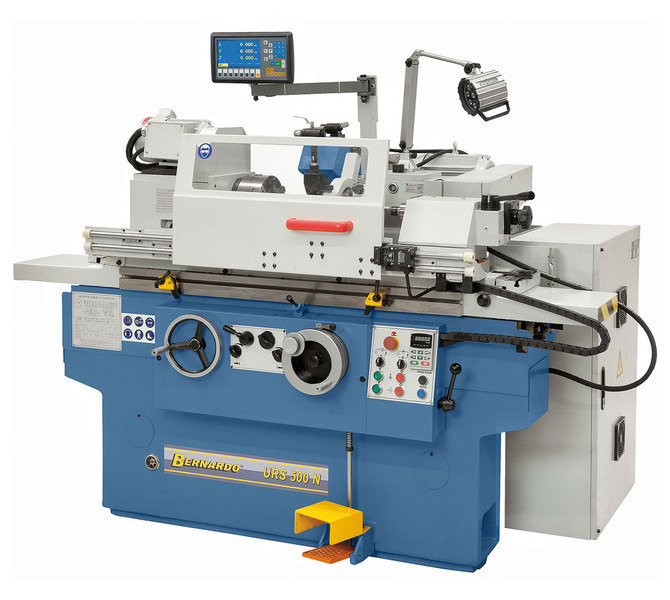

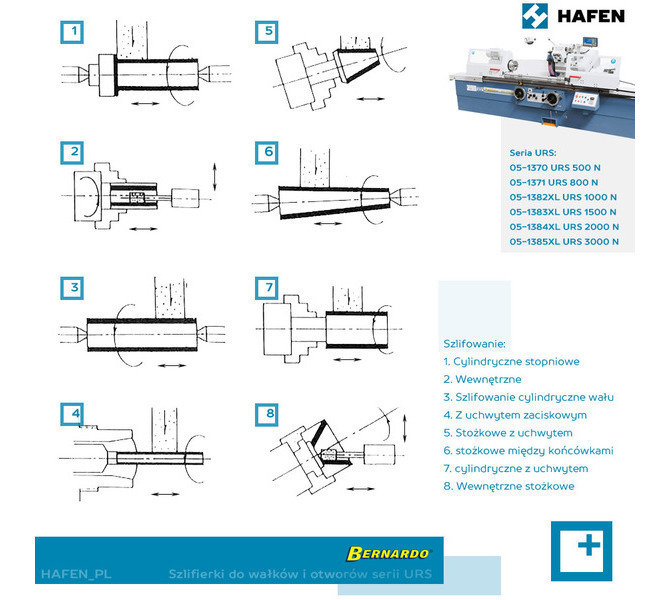

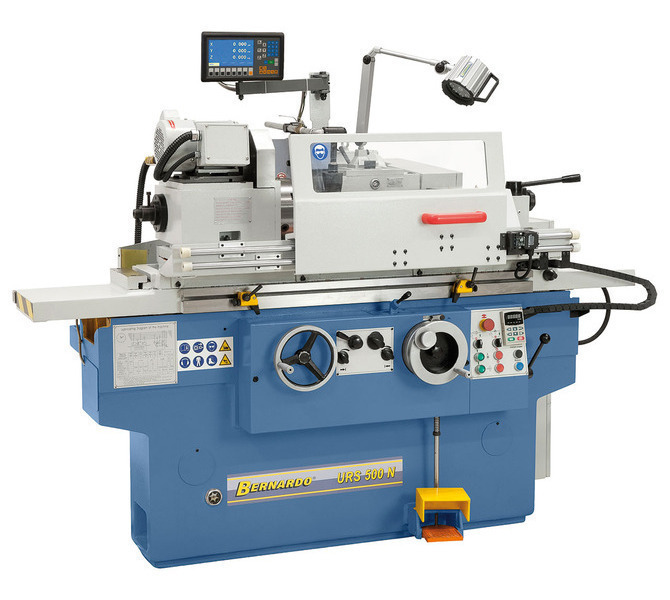

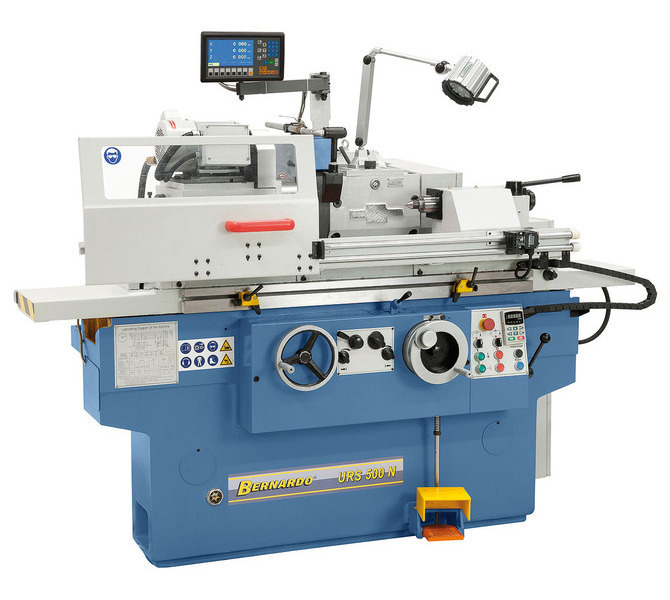

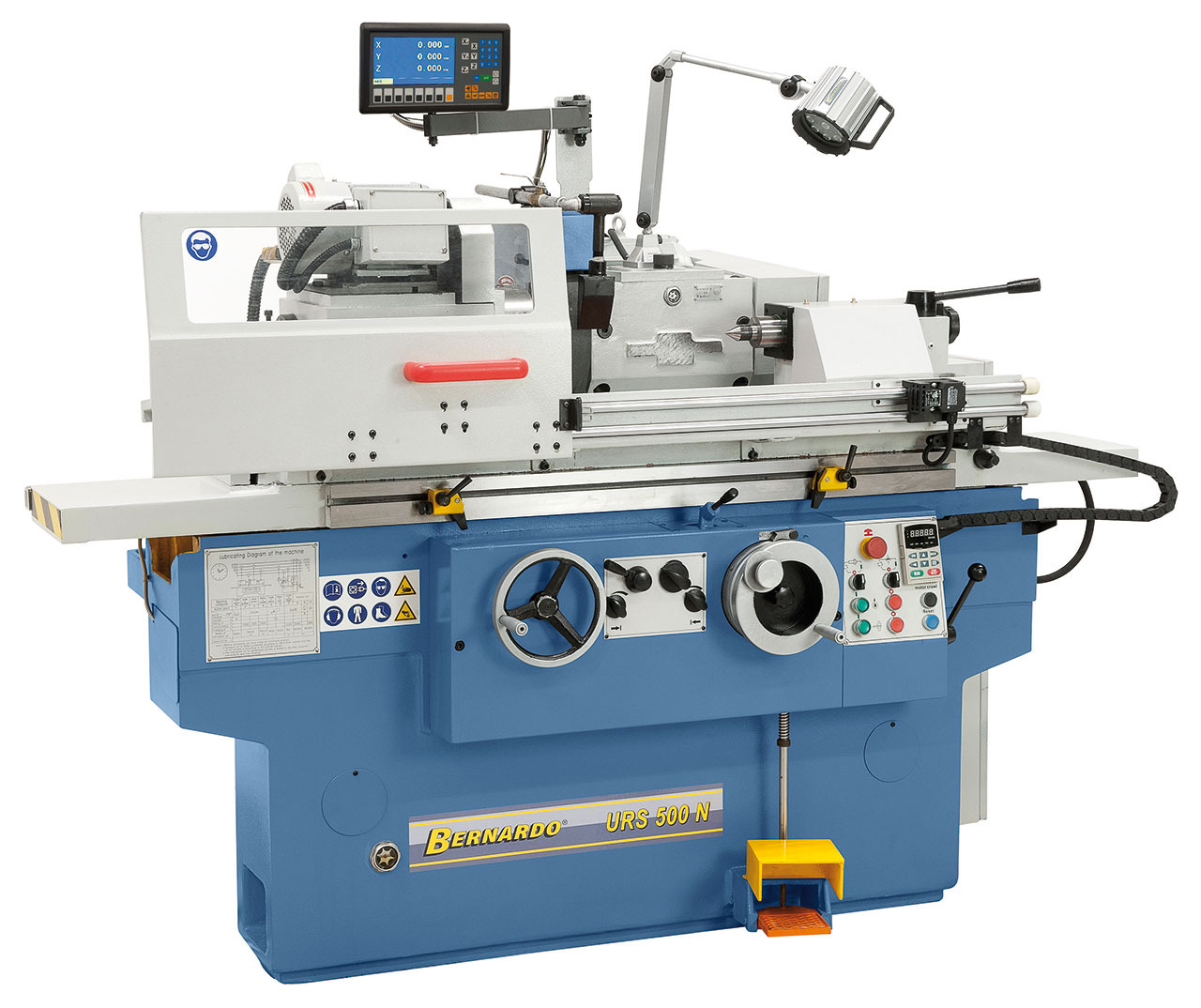

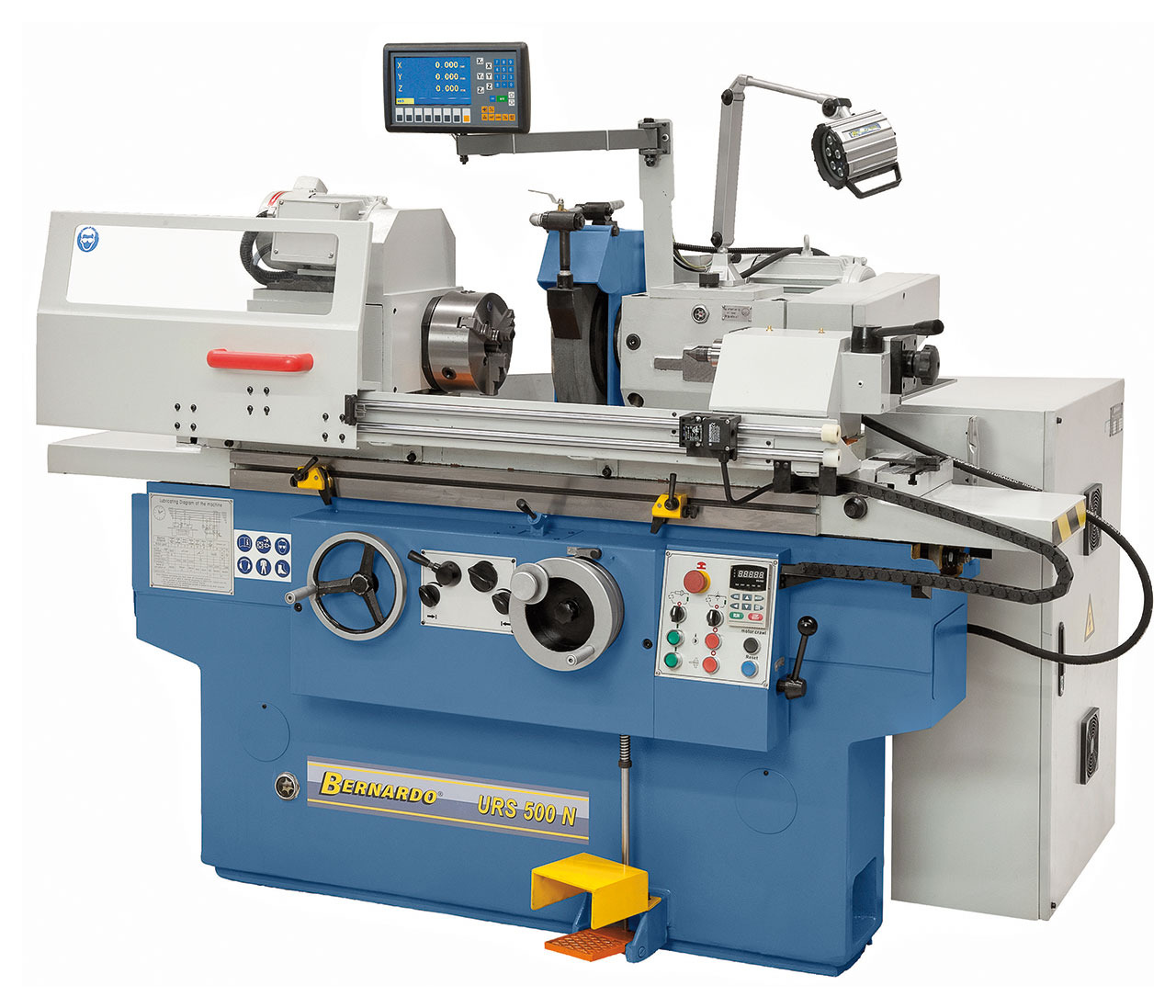

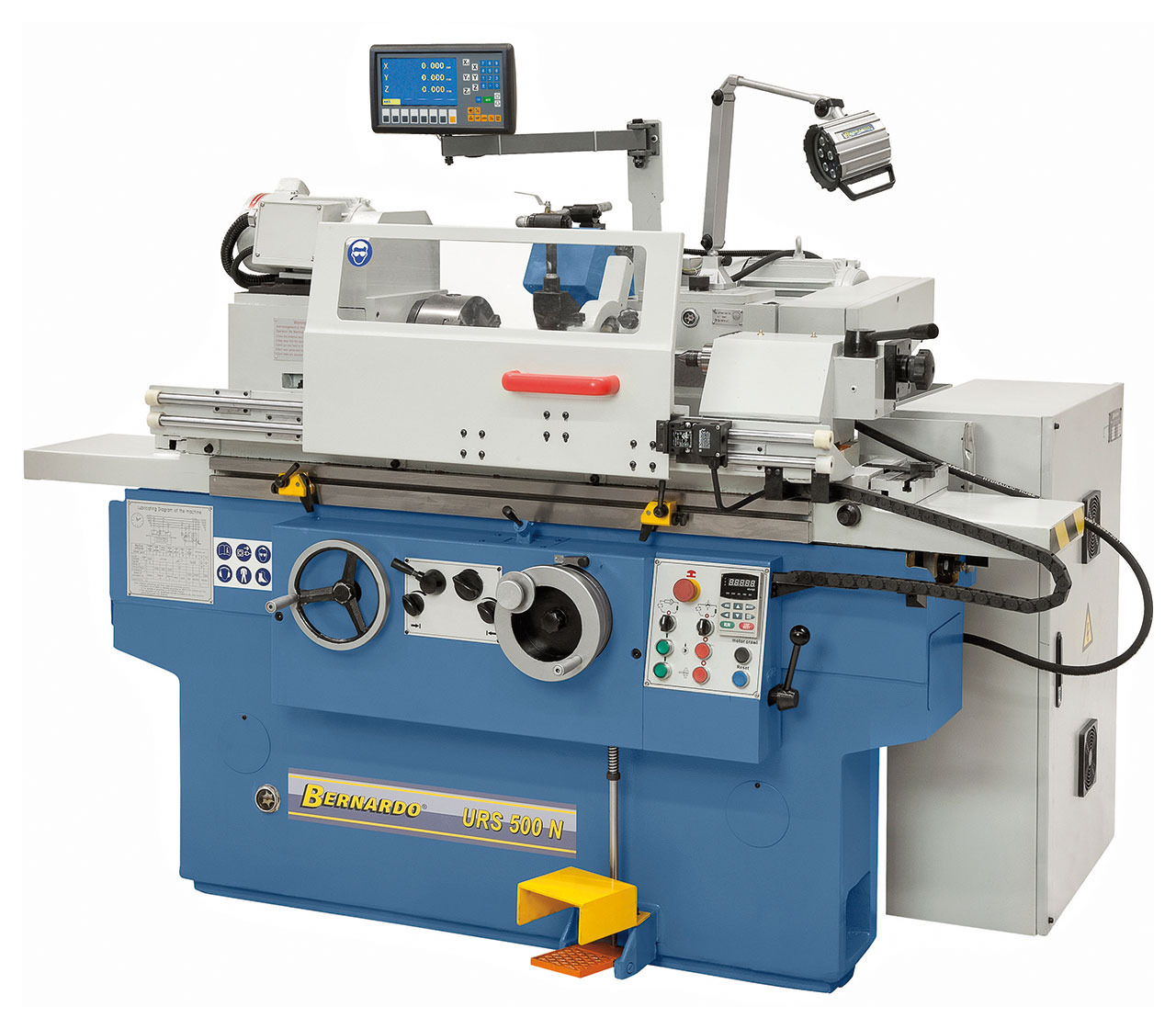

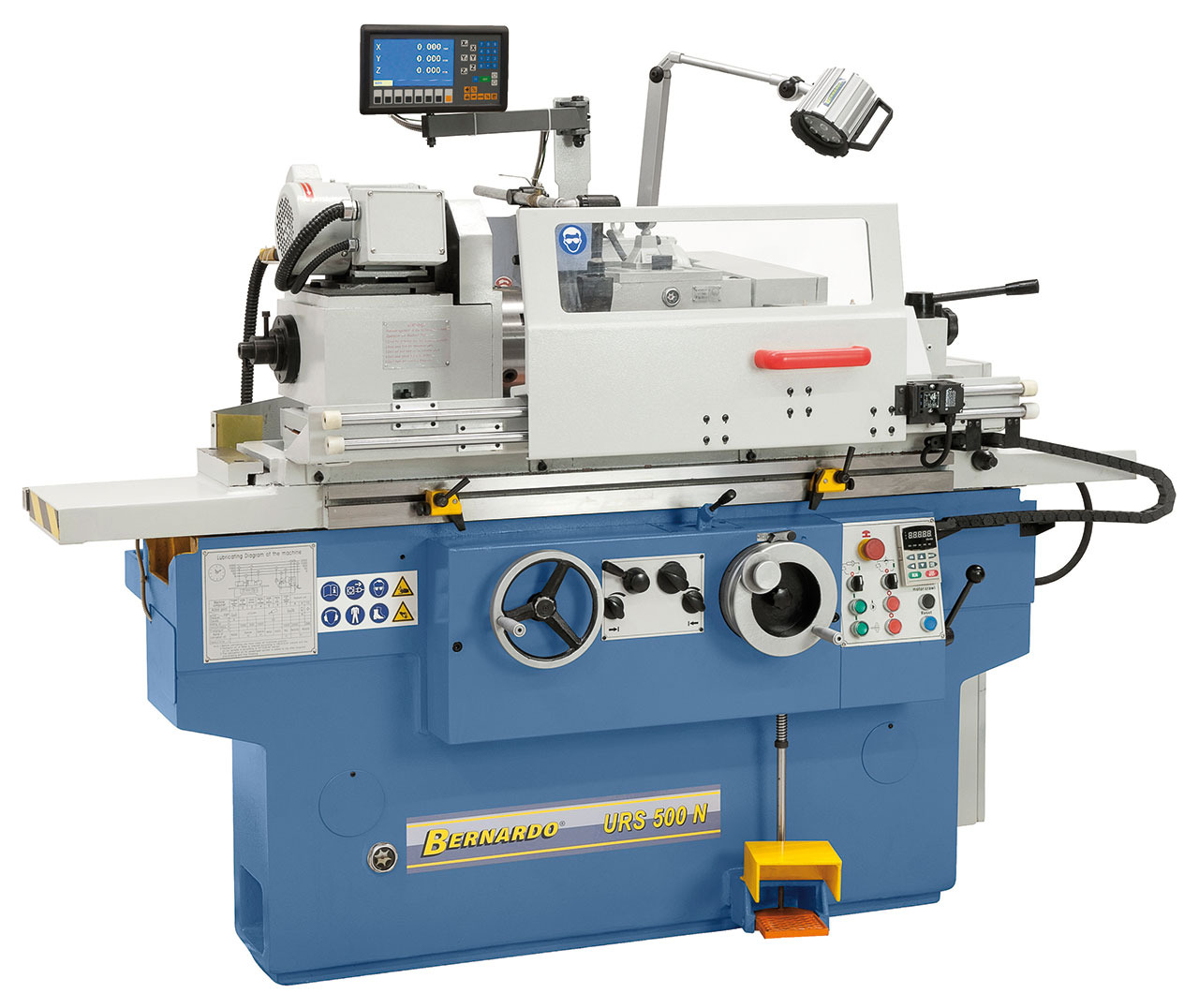

Uniwersalna szlifierka do powierzchni walcowych URS 500 N nadaje się do przeprowadzania szlifowania wałków i otworów. Szlifierka ta nadaje się doskonale do zastosowania w produkcji narzędzi i form, stosuje się ją także do produkcji małoseryjnych.

Numer katalogowy:

Uniwersalna szlifierka do powierzchni walcowych URS 500 N nadaje się do przeprowadzania szlifowania wałków i otworów. Szlifierka ta nadaje się doskonale do zastosowania w produkcji narzędzi i form, stosuje się ją także do produkcji małoseryjnych.

  • Wrzeciennik ściernicy jest obracany o 180° do szlifowania otworów
  • Dwustronnie łożyskowane wrzeciono ściernicy z trójsegmentowymi, nastawnymi powierzchniowymi łożyskami ślizgowymi
  • Wrzeciono główne jest łożyskowane hydrodynamicznie, tzn. dzięki powłoce olejowej nie ma kontaktu między łożyskiem a wrzecionem
  • Błona olejowa między łożyskiem a wrzecionem redukuje wibracje do minimum, dzięki czemu osiąga się wysoką jakość powierzchniową i precyzję

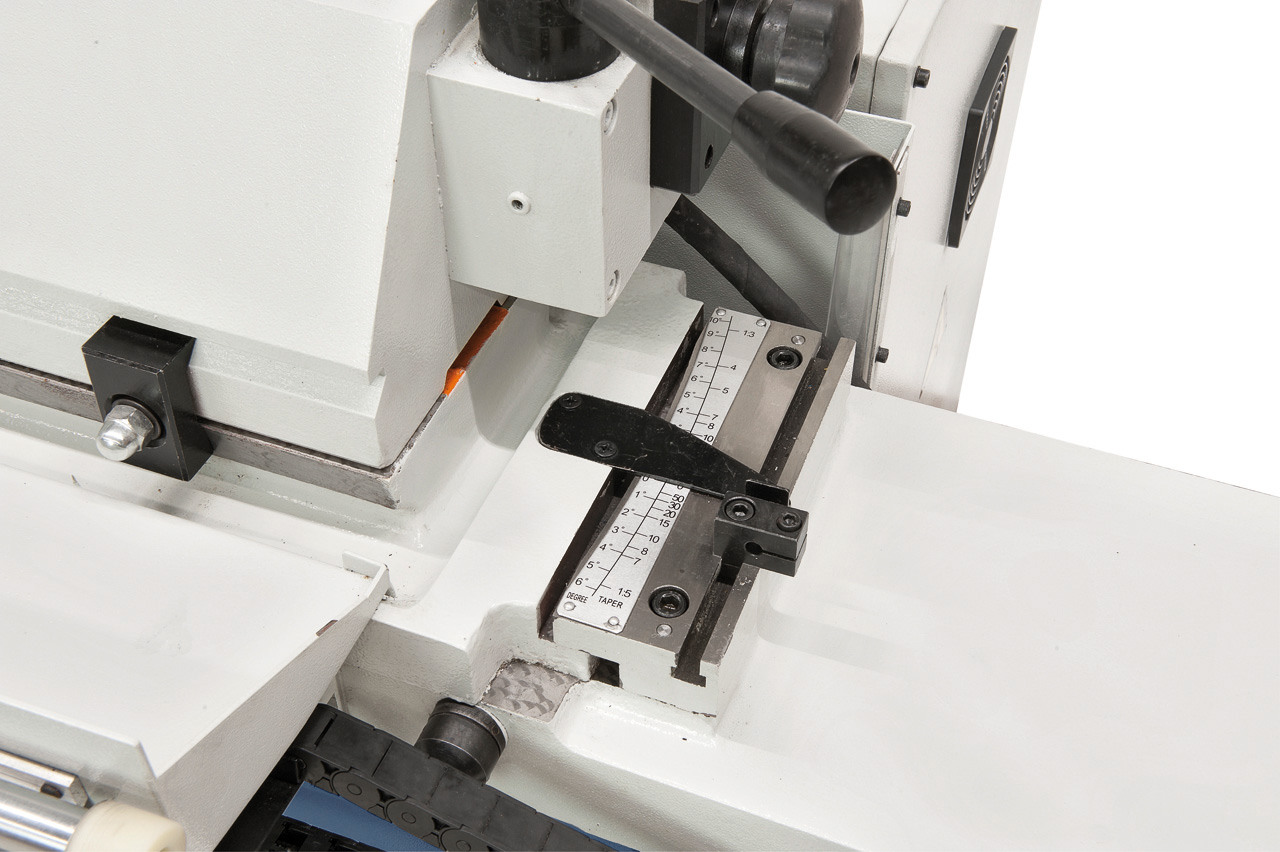

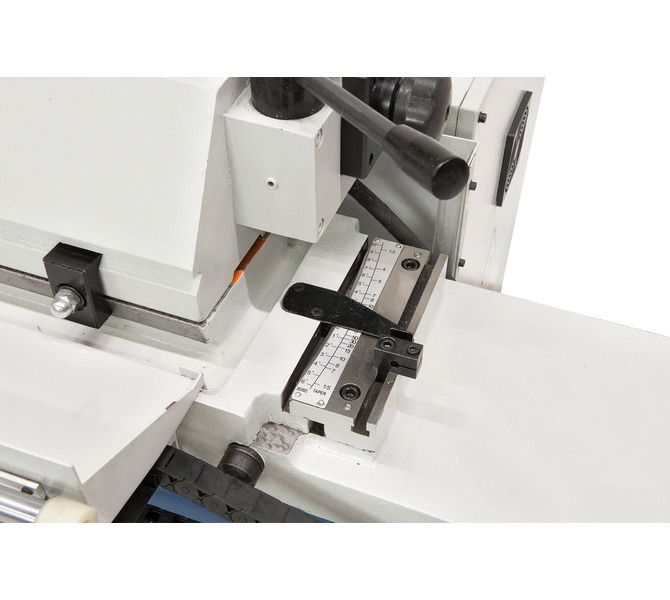

  • Do szlifowania stożków stół można odchylać i za pomocą podziałki ustawić na żądaną pozycję

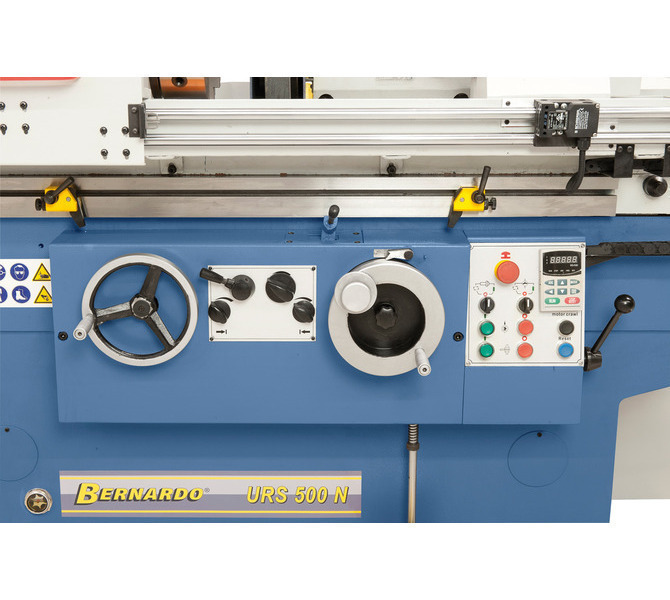

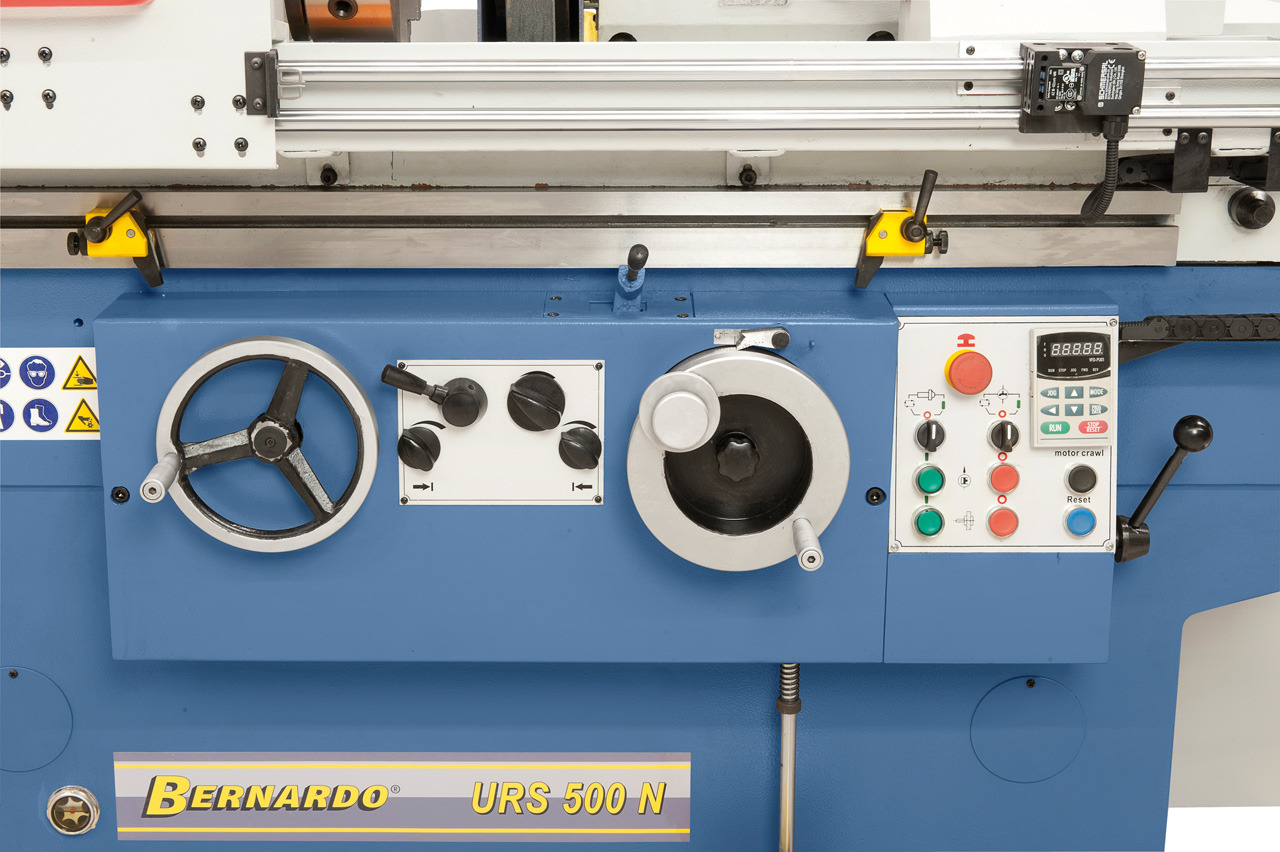

  • Wybór ruchu wzdłużnego stołu – manualny za pomocą koła ręcznego lub automatyczny za pomocą posuwu hydraulicznego
  • Posuwy ustawiane bezstopniowo, z wyborem czasu postoju na końcu każdego ruchu stołu
  • Powrotne ustawienie wrzeciennika ściernicy następuje albo hydraulicznie, albo za pomocą koła ręcznego
  • Precyzyjnie wyszlifowane i ręcznie żłobione tory prowadnic dla osi x i y
  • Prowadnice do ruchu stołu wzdłużnego i prowadnica poprzeczna wrzeciennika ściernicy, każdorazowo prowadnica trójkątna i płaska
  • Precyzyjnie wyrównana głowica szlifierska i stabilny wrzeciennik ściernicy w celu uzyskiwania najlepszych z możliwych wyników obróbki podczas różnych procesów szlifowania
  • Dzięki silnemu użebrowaniu i ściankom o dużych rozmiarach dolna część korpusu ,maszyny jest stosunkowo odporna na wahania temperatury i odkształcenia.


Specyfikacja techniczna

Rozstaw kłów - długość szlifowania500 mm
Wysokość kłów135 mm
Średnica zew. obrabianego detalu maks.8 – 200 mm
Waga przedmiotu obrabianego maks.60 kg
Średnica szlifowanych otworów z podtrzymką13 – 100 mm
Głębokość szlifowanych otworów maks.125 mm
Zakres stołu wychylnego maks.+3° - -9°
Przesuw wzdłużny stołu maks.600 mm
Prędkość posuwu stołu0,1 - 4 m/min.
Ręczna droga przemieszczenia stołu/obrót koła ręcznego6
Moc silników4.75 kW
Napięcie400 V
Wymiary - szerokość2150 mm
Wymiary - głębokość1450 mm
Wymiary - wysokość1700 mm
Waga ok.2170 kg
Wrzeciennik roboczy - głowica z uchwytem
Zakres prędkości obrotowej25 – 220 obr./min.
Ustawianie prędkości - ilosć biegówbezstopniowo
Stożek uchwytu wrzeciennikaMK 4
Zakres skrętu wrzeciennika90°
Wrzeciono ściernicy - głowica szlifująca
Wielkość tarczy, ściernicy400 x 50 x 203
Prędkość obrotowa wrzeciona ściernicy1670 obr./min
Prędkość obrotowa wrzeciona ściernicy do otworów20000 obr./min
Zakres skrętu wrzeciona, głowicy szlifującej+/-30°
Droga przemieszczenia głowicy szlifierskiej200 mm
Podziałka skali0.005 mm
Konik hydrauliczny
Stożek w konikuMK 4
Wysuw tulei konika35 mm
Moce i wymiary
Moc silnika wrzeciona ściernicy4 kW
Moc silnika wrzeciona roboczego0.75 kW
TYPOWE DLA TEGO MODELU
Wyświetlacz cyfrowy osiTAK

Zakres dostawy

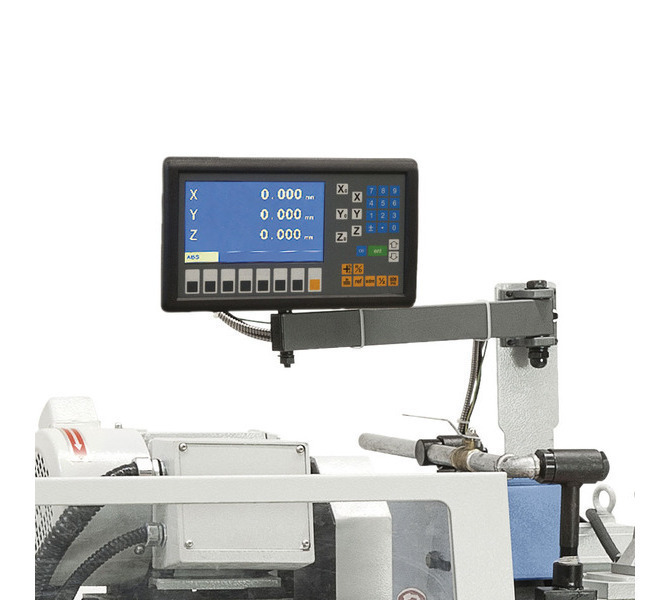

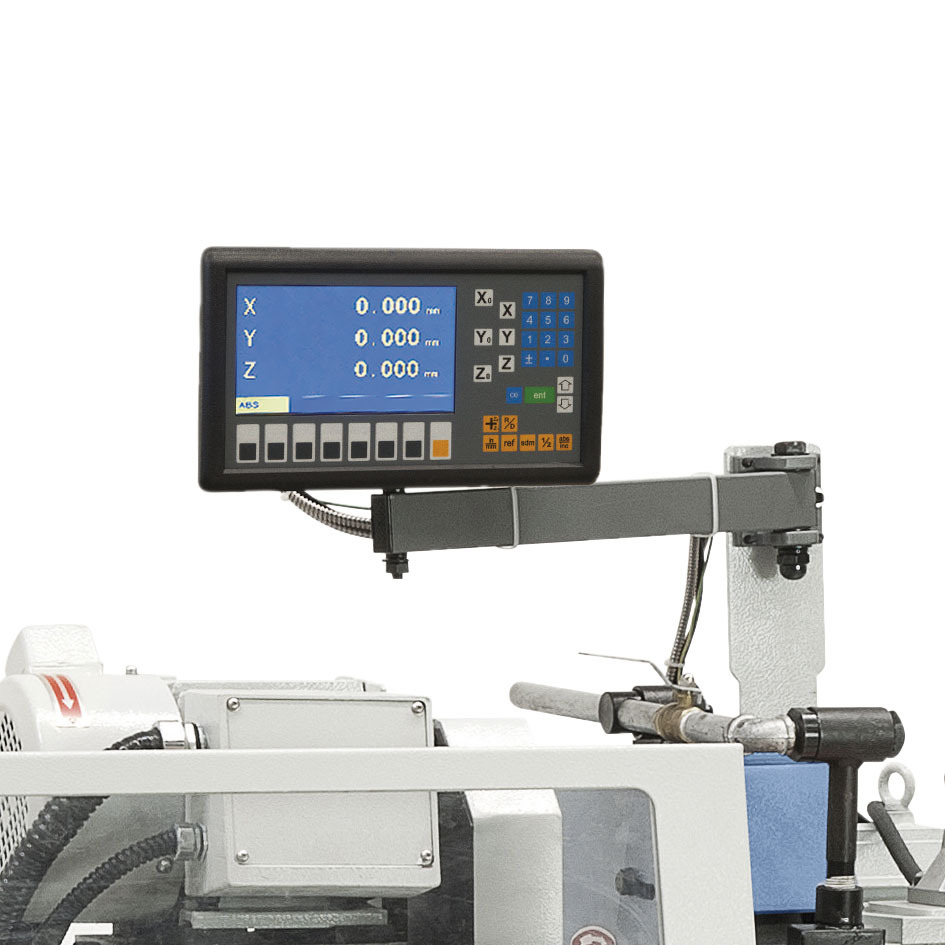

  • 2-osiowy cyfrowy wyświetlacz ES-12 H z wyswietlacz LCD
  • Ściernica
  • Kołnierz do ściernicy

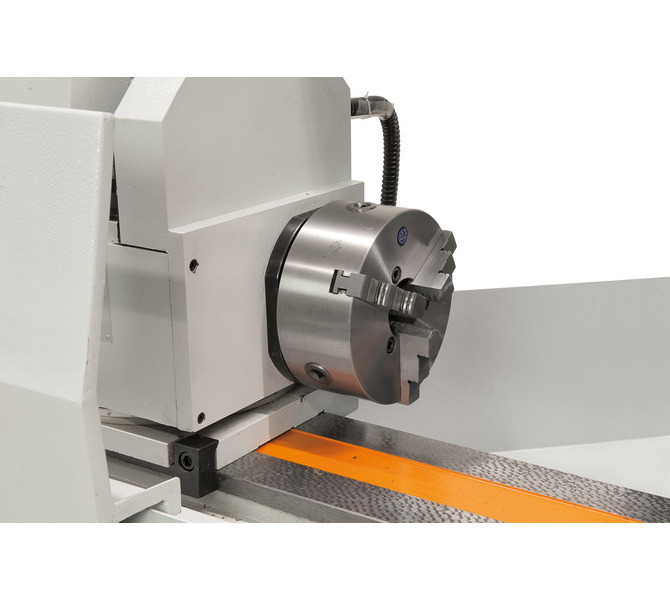

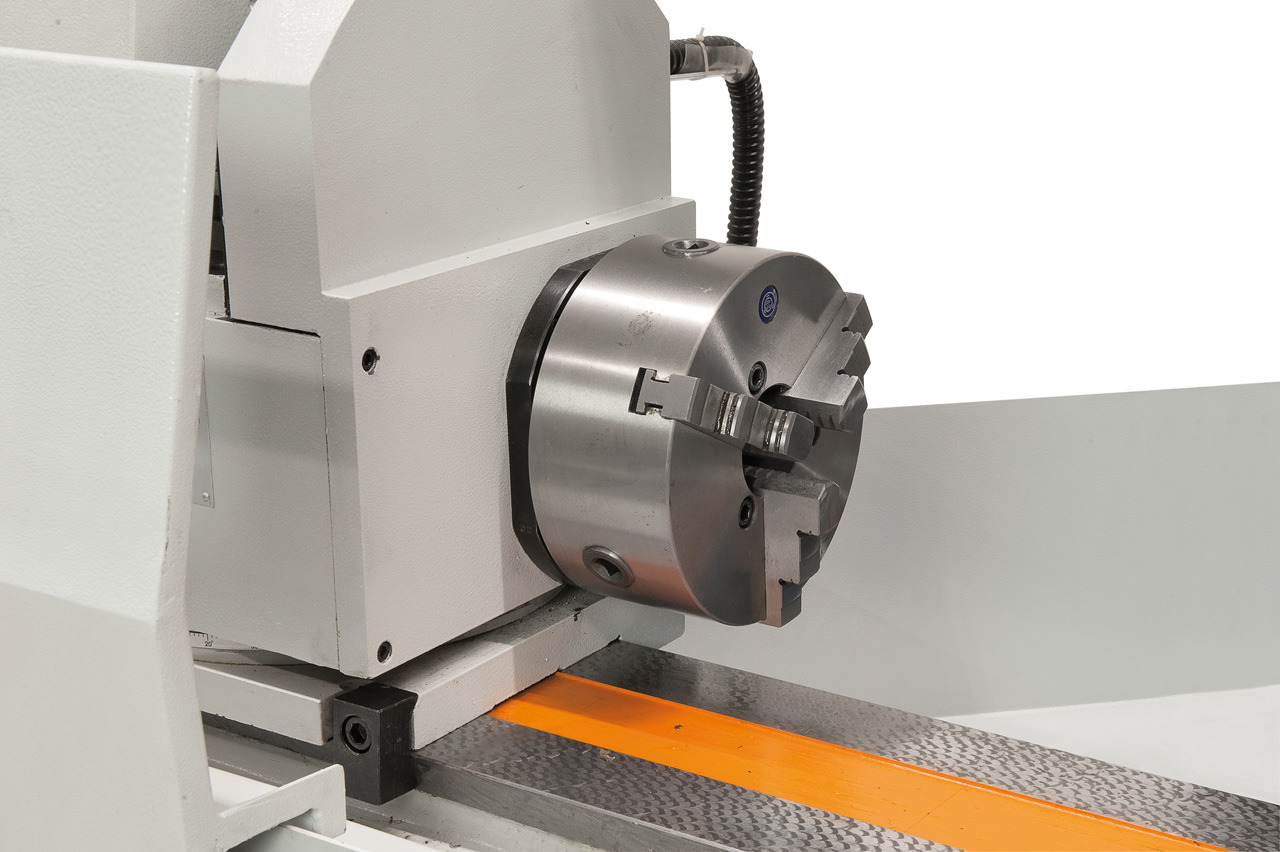

  • 3-szczękowy uchwyt średnica 200 mm
  • Otwarta podtrzymka

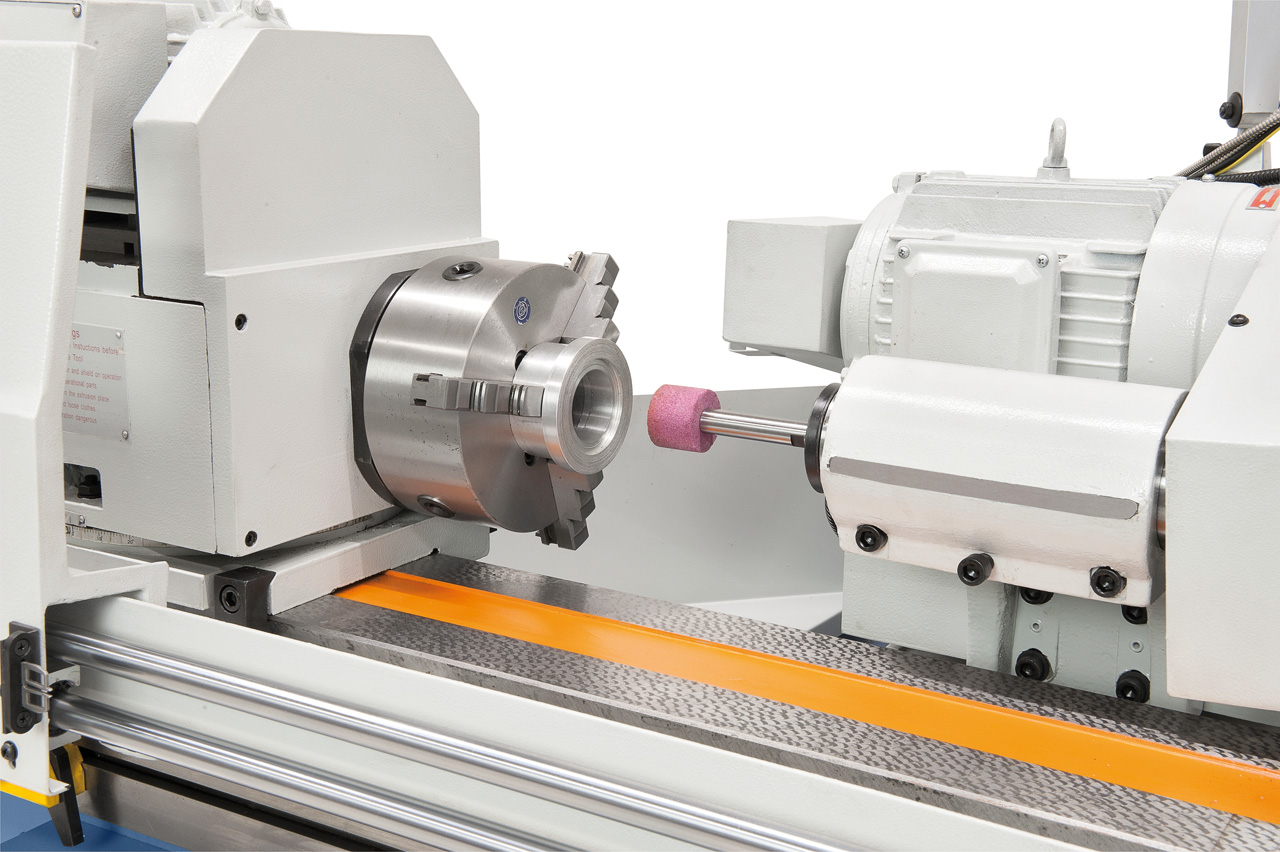

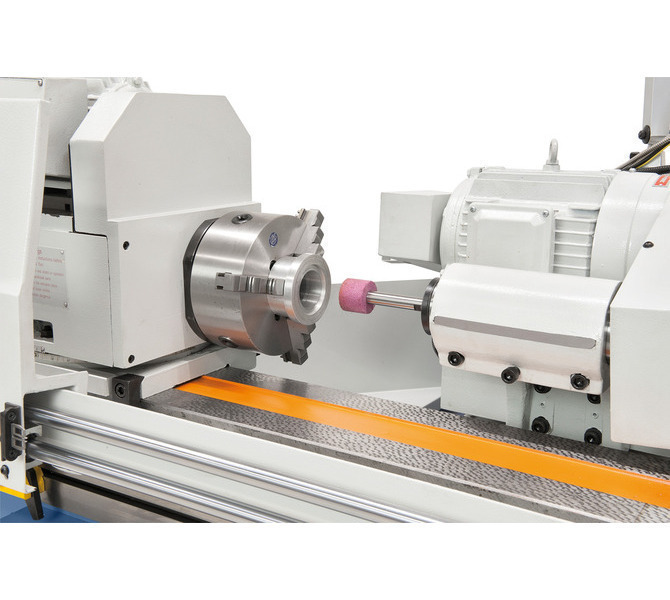

  • Urządzenie do szlifowania otworów
  • Oświetlenie LED
  • Stojak do wyważeń
  • Trzpień wywarzający
  • 2 kły
  • Układ chłodzenia
  • Ochrona przed natryskiem z tyłu i z przodu
  • Obciągacz do ściernic
  • Zbierak do przedmiotu obrabianego
  • Narzędzie do obsługi
  • Wymagane prawem osłony bezpieczeństwa
  • Pełna dokumentacja DTR w j. polskim
  • Certyfikat CE
  • 24 miesięczna gwarancja dla wszystkich bez dopłat
