Numer katalogowy: 03-1291XL

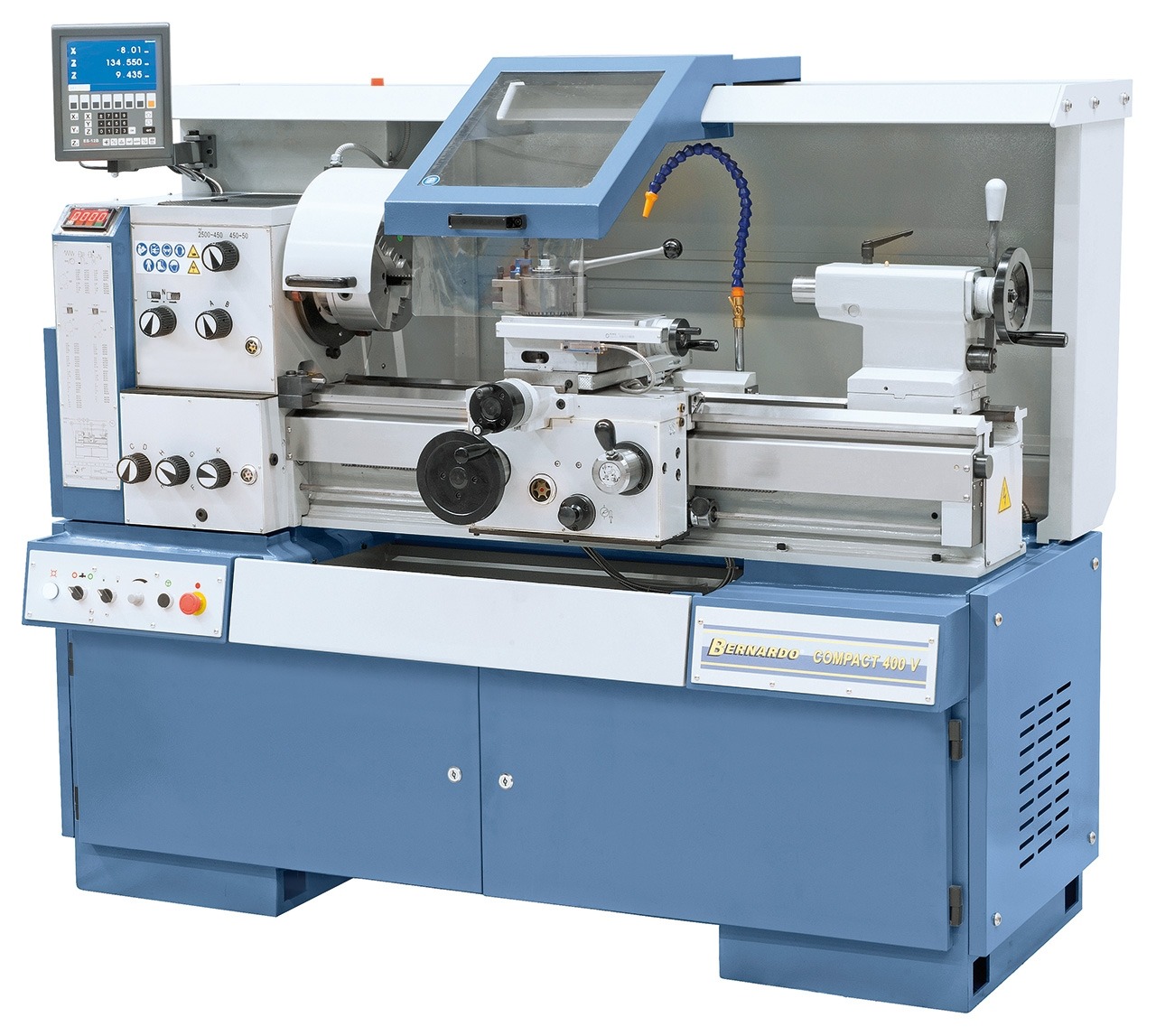

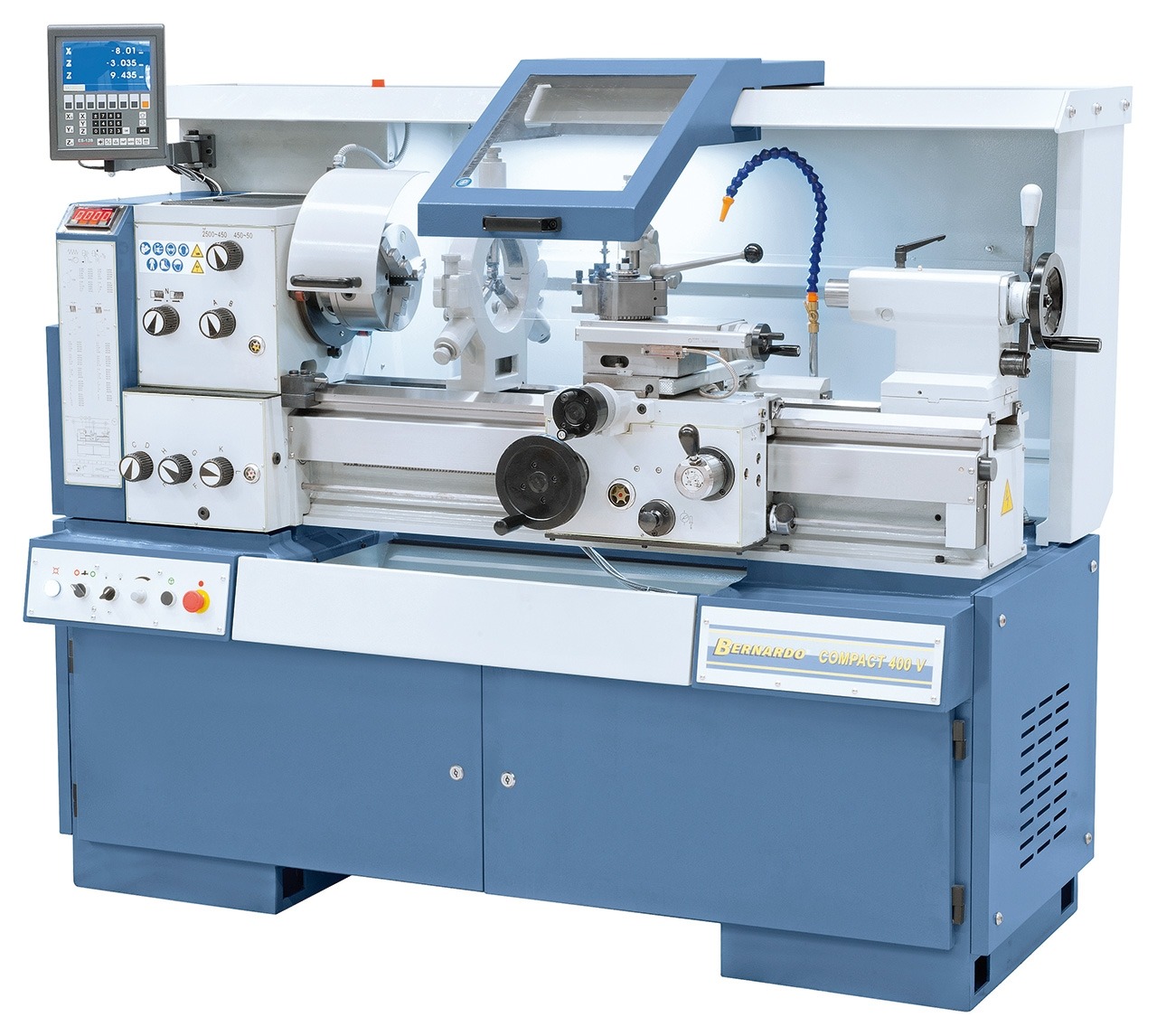

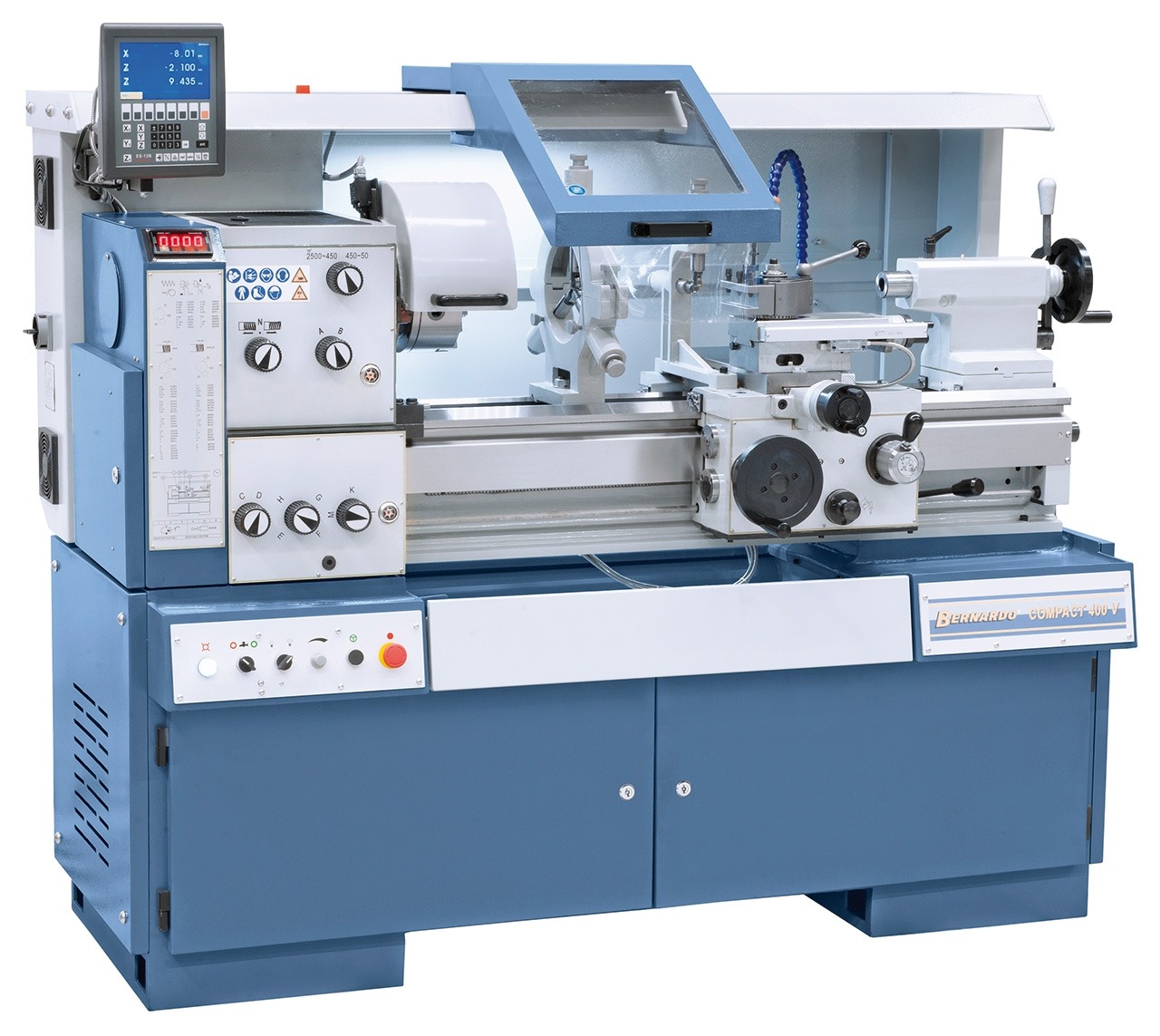

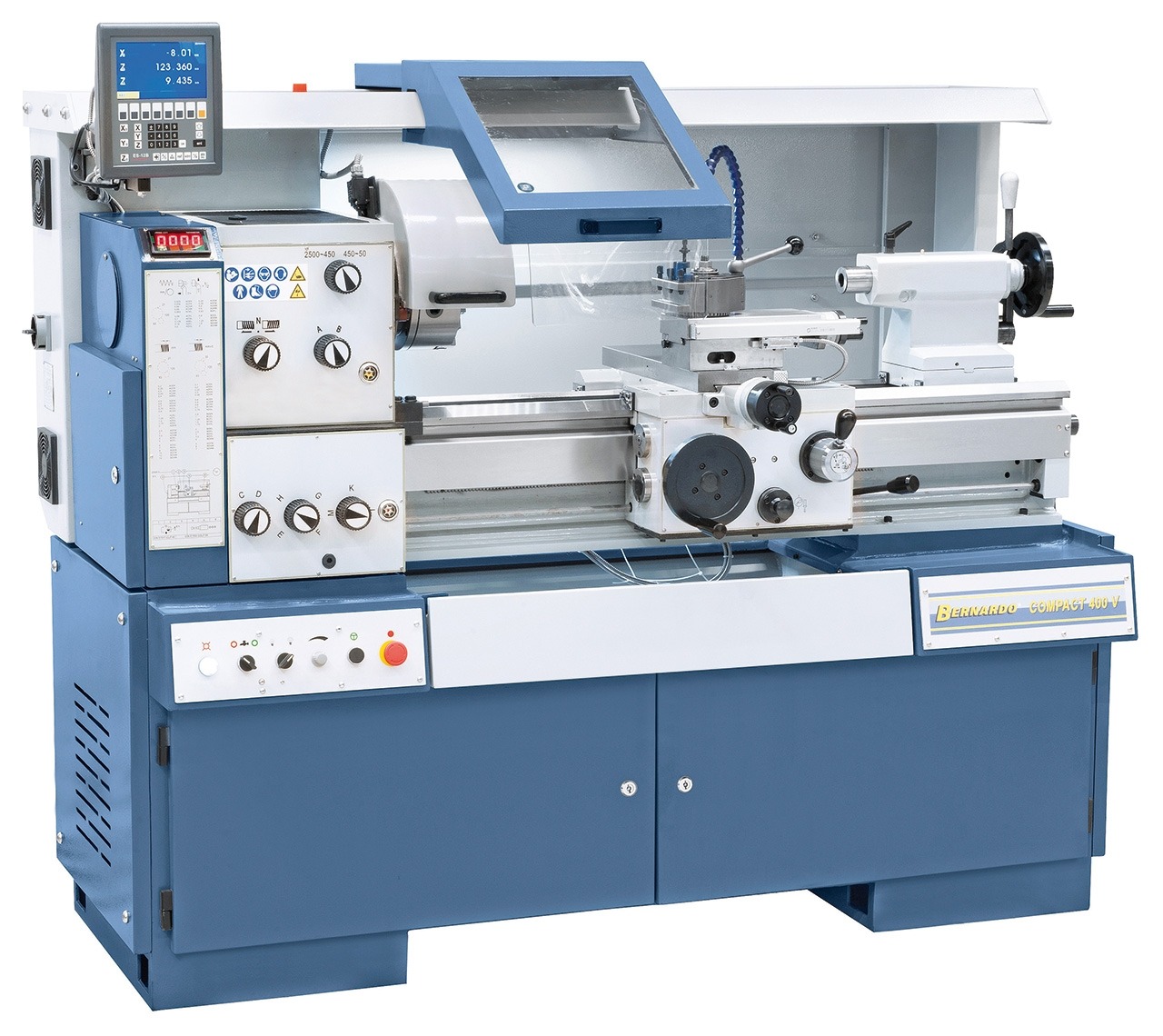

Uniwersalna tokarka Compact 400 to nowoczesna maszyną. Posiada bardzo bogate wyposażenie standardowe (3-osiowy cyfrowy wyświetlacz LED, podtrzymki, oświetlenie LED, MULTIFIX, …) dzięki czemu znajduje wszechstronne zastosowanie. Dzięki wyjątkowej ergonomiczności model ten przeznaczony jest przede wszystkim do ośrodków edukacji, kształcenia zawodowego i szkół. Toczenie 400/850 mm. Model V wyposażony w bezsopniowo regulowaną prędkość obrotową.

Numer katalogowy:

Uniwersalna tokarka Compact 400 to nowoczesna maszyną. Posiada bardzo bogate wyposażenie standardowe (3-osiowy cyfrowy wyświetlacz, podtrzymki, LED, urządzenia zabezpieczające zgodne z normą CE, …) dzięki czemu znajduje wszechstronne zastosowanie. Dzięki wyjątkowej ergonomiczności model ten przeznaczony jest przede wszystkim do ośrodków edukacji, kształcenia zawodowego i szkół. Toczenie 400/850 mm.



  • W wyposażeniu standardowym z konwerterem częstotliwości Delta zapewniającym wysoki moment obrotowy w dolnym zakresie prędkości obrotowej i niemal bezzmienną prędkość obrotową pod obciążeniem
  • Optymalne urządzenie do obróbki stali, metali nieżelaznych oraz tworzyw sztucznych
  • Idealne urządzenie do szkół doskonalenia zawodowego, profesjonalnych zakładów naprawczych, etc.
  • Centralny układ przełączania posuwów i układu gwintowania ze śrubą pociągową i wałkiem pociągowym
  • Łoże z odlewu żeliwnego, indukcyjnie hartowane i precyzyjnie szlifowane zapewniające bezwibracyjną pracę
  • Cicha i gładka praca dzięki hartowanym i polerowanym kołom zębatym przekładni
  • Wanna na wióry otwierana z przodu maszyny znacząco zmniejszająca obszar roboczy

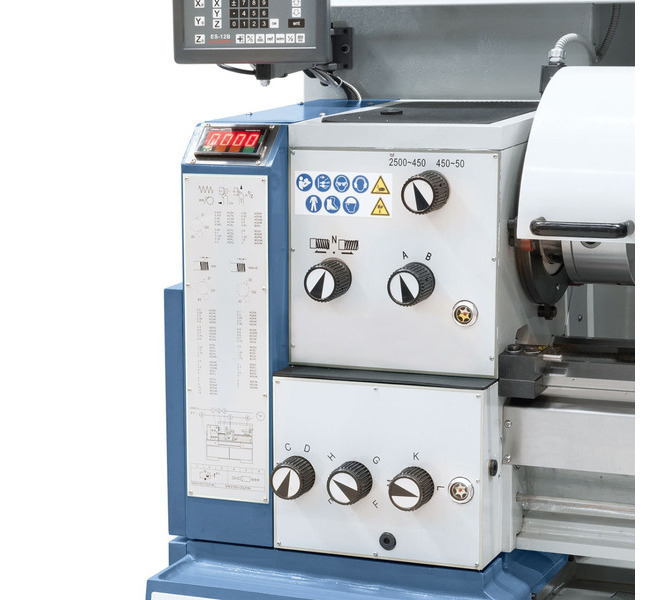

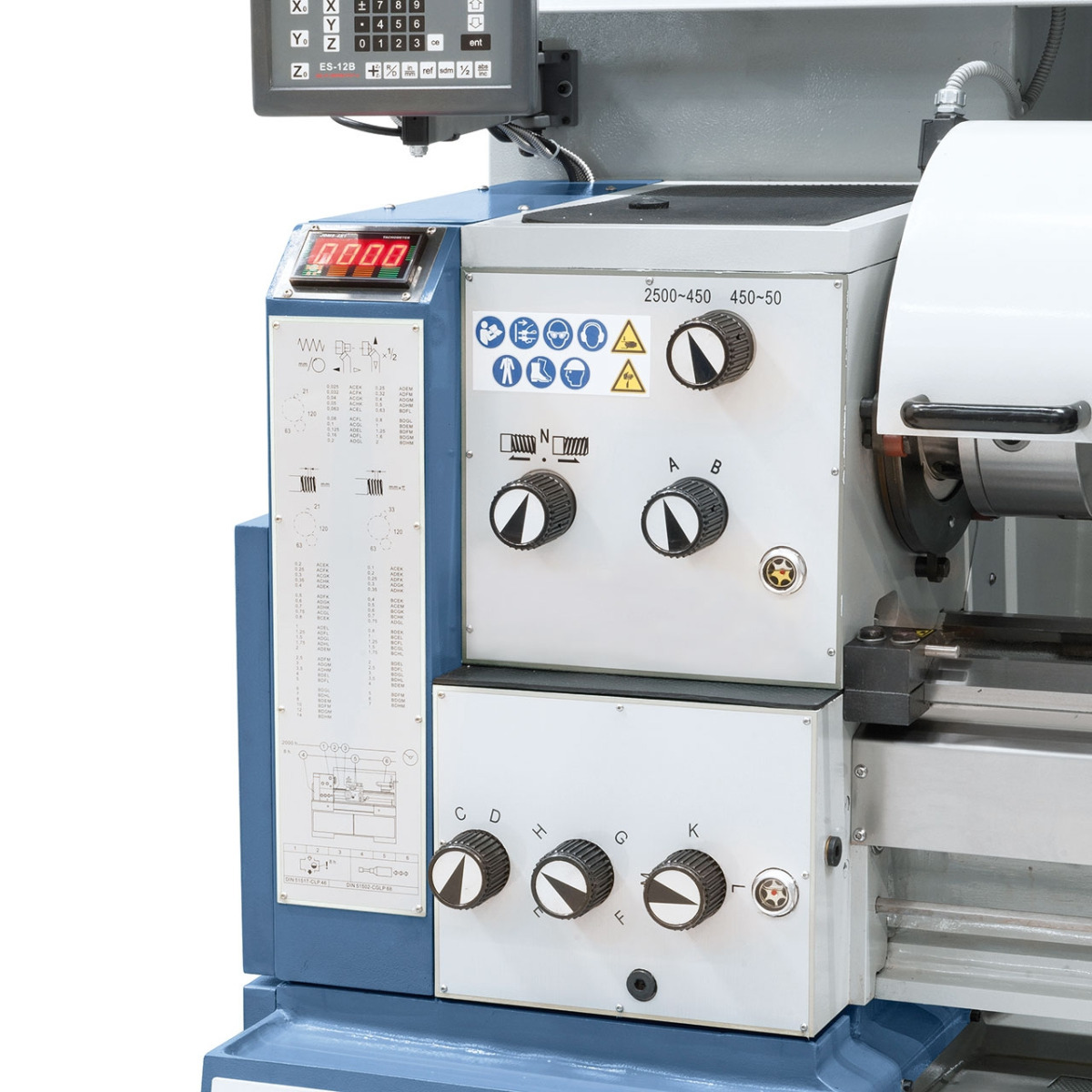

  • Prosta i szybka regulacja posuwu oraz prędkości
  • Idealny stosunek ceny do jakości, nowoczesny wygląd
  • Seryjnie wyposażona w cyfrowy wyświetlacz 3 osi.

Specyfikacja techniczna

Rozstaw kłów850 mm
Wysokość kłów200 mm
Średnica obrotu nad łożem400 mm
Średnica obrotu po wyjęciu mostka245 mm
Szerokość łoża260 mm
Otwór wrzeciona52 mm
Stożek uchwytu wrzecionaDIN 55029, D1-5
Prędkość obrotowa wrzeciona min.50 obr./min.
Prędkość obrotowa wrzeciona max.2500 obr./min.
Zmiana obrotów - ilosć biegów / bezstop.bezstopniowo (50 - 450 / 450 - 2500)
Zakres posuwów wzdłużnych(20) 0,025 - 2 mm/obr.
Zakres posuwów poprzecznych(20) 0,012 - 1 mm/obr.
Gwint metryczny(26) 0,2 - 14 mm
Gwint calowy(42) 1 - 80 Gg/1"
Średnica tulei konika50 mm
Wysuw tulei konika120 mm
Stożek w konikuMK 3
Moc silnika5.5 kW
Napięcie400 V
Wymiary - szerokość1900 mm
Wymiary - głębokość1000 mm
Wymiary - wysokość1610 mm
Waga ok.1185 kg
TYPOWE DLA TEGO MODELU
Bezstopniowa reg. obrotówTAK
Wyświetlacz cyfrowy osiTAK

Zakres dostawy

  • Przetwornica częstotliwości DELTA
  • Elektroniczny wskaźnik prędkości obrotów

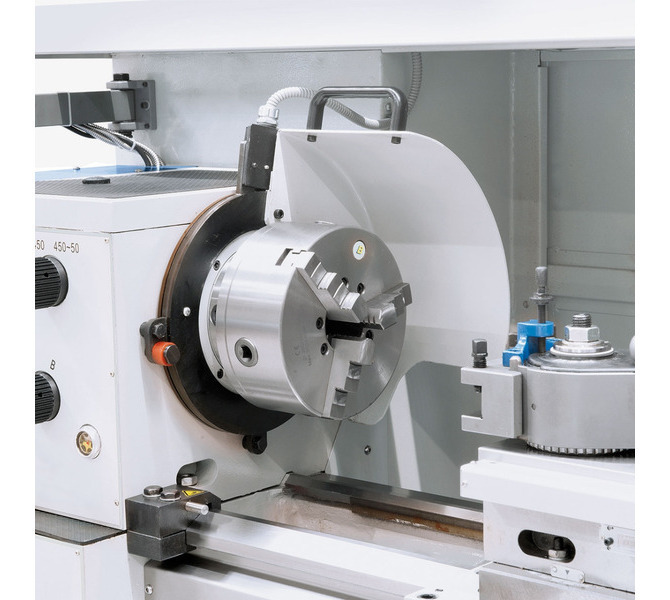

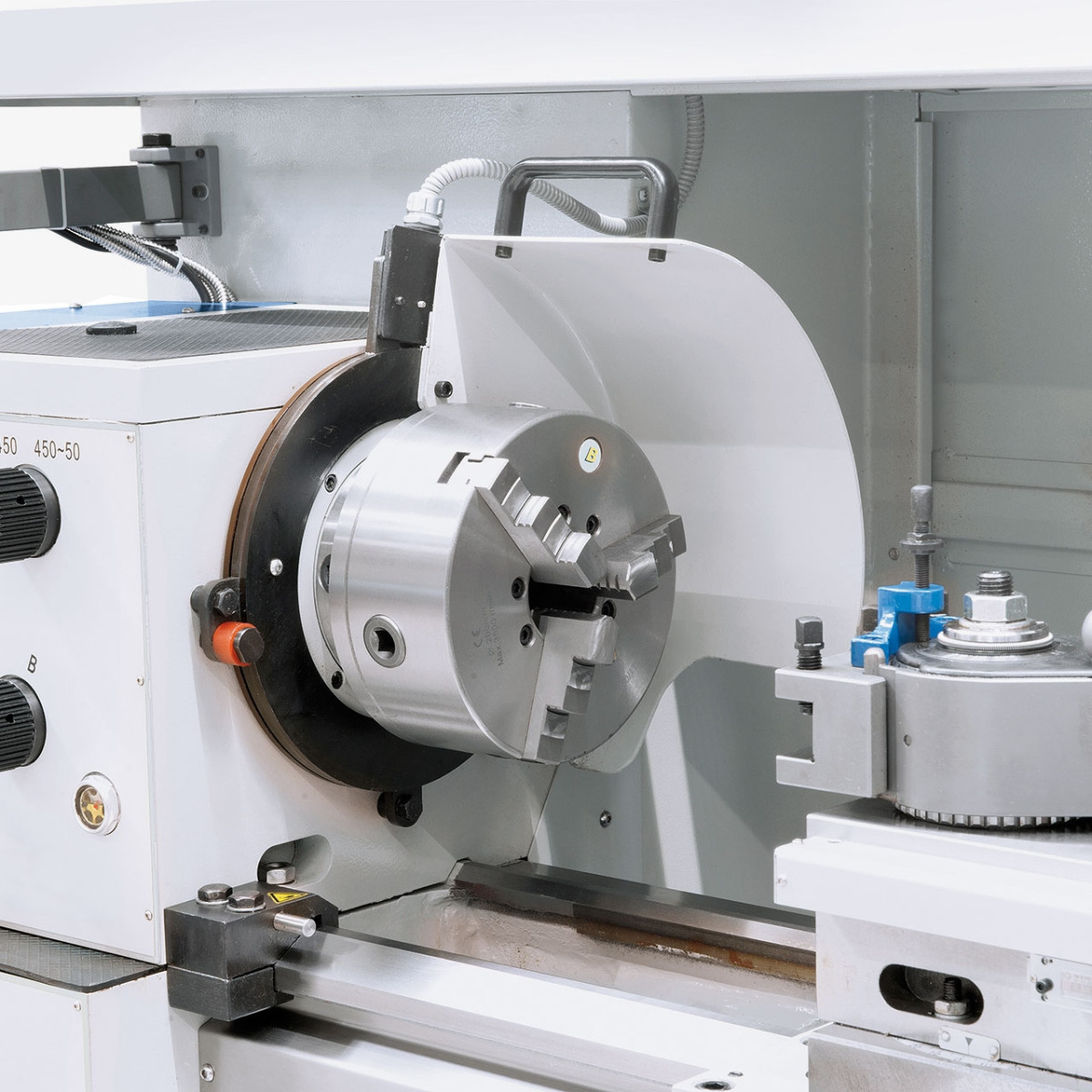

  • Uchwyt 3-szczękowy  PS3-200 mm / D5

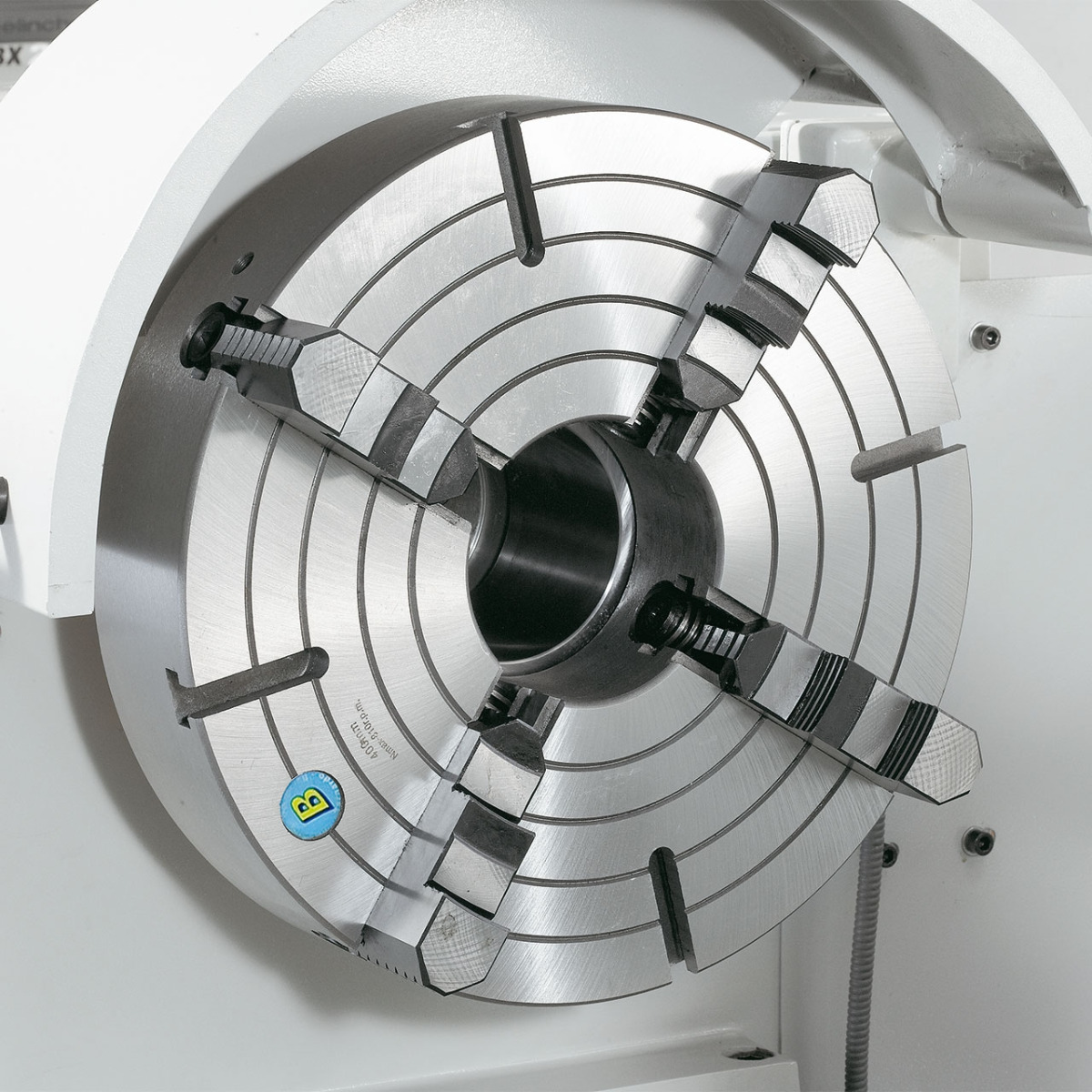

  • Tarcza czołowa 320 mm
  • Narzędzia do obsługi

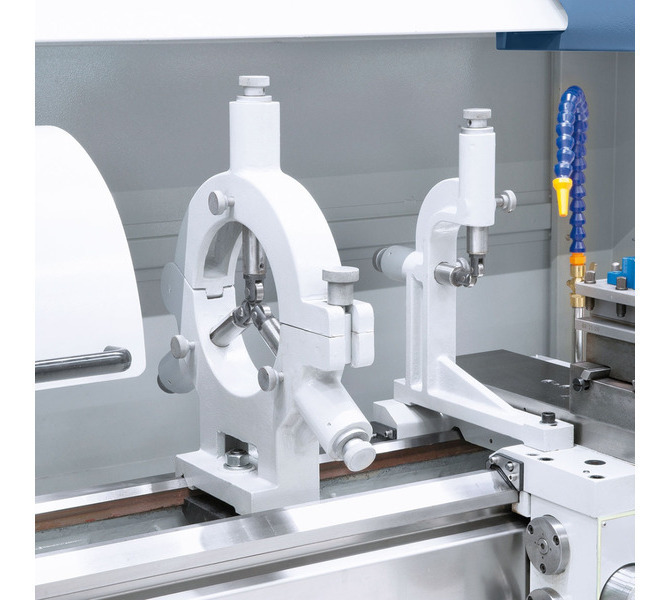

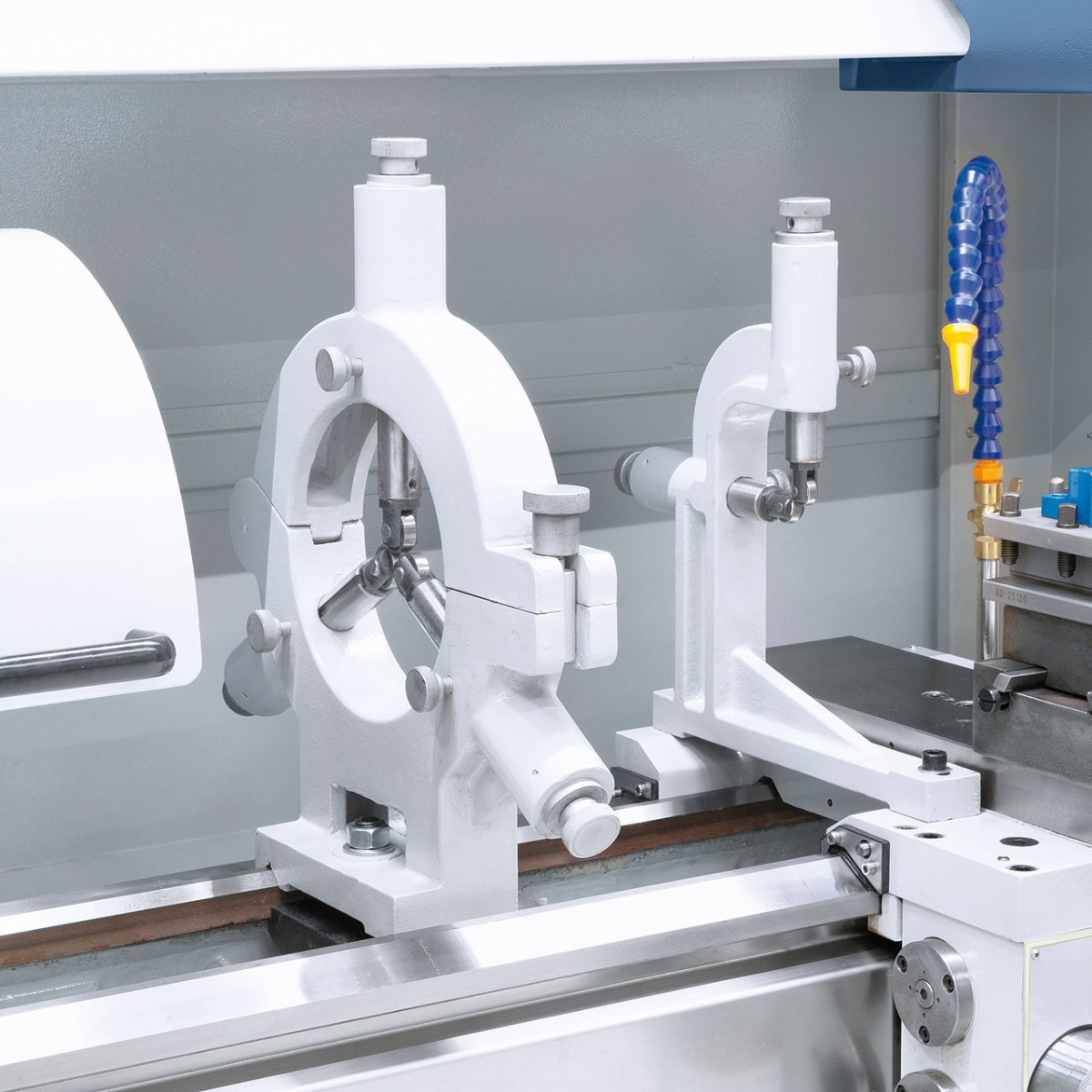

  • Stała podtrzymka - przejście max 130 mm
  • Ruchoma podtrzymka - przejście max 100 mm
  • Układ chłodzenia
  • Napełnienie olejem Shell Tellus 46
  • Wanna na wióry

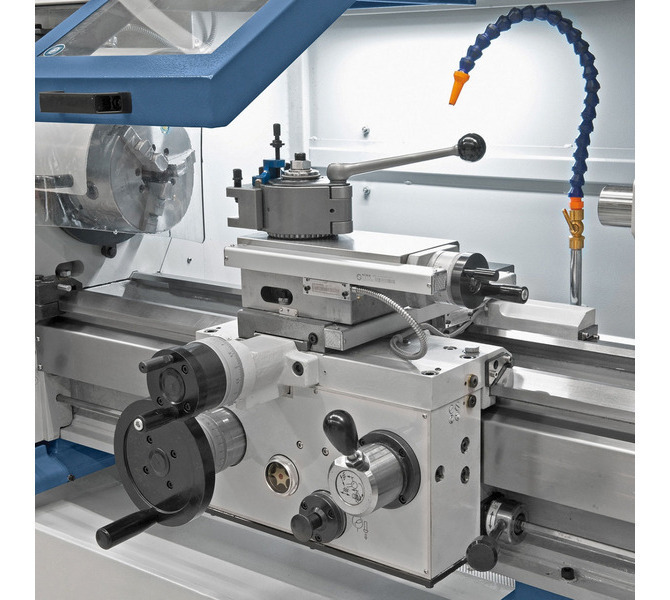

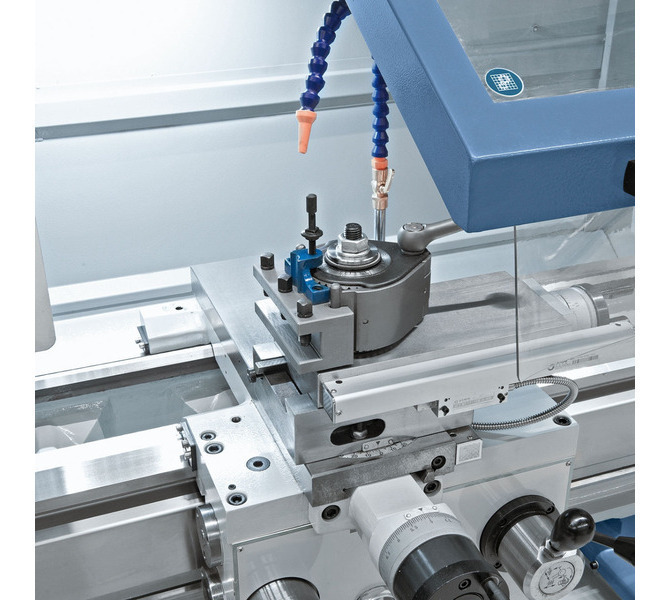

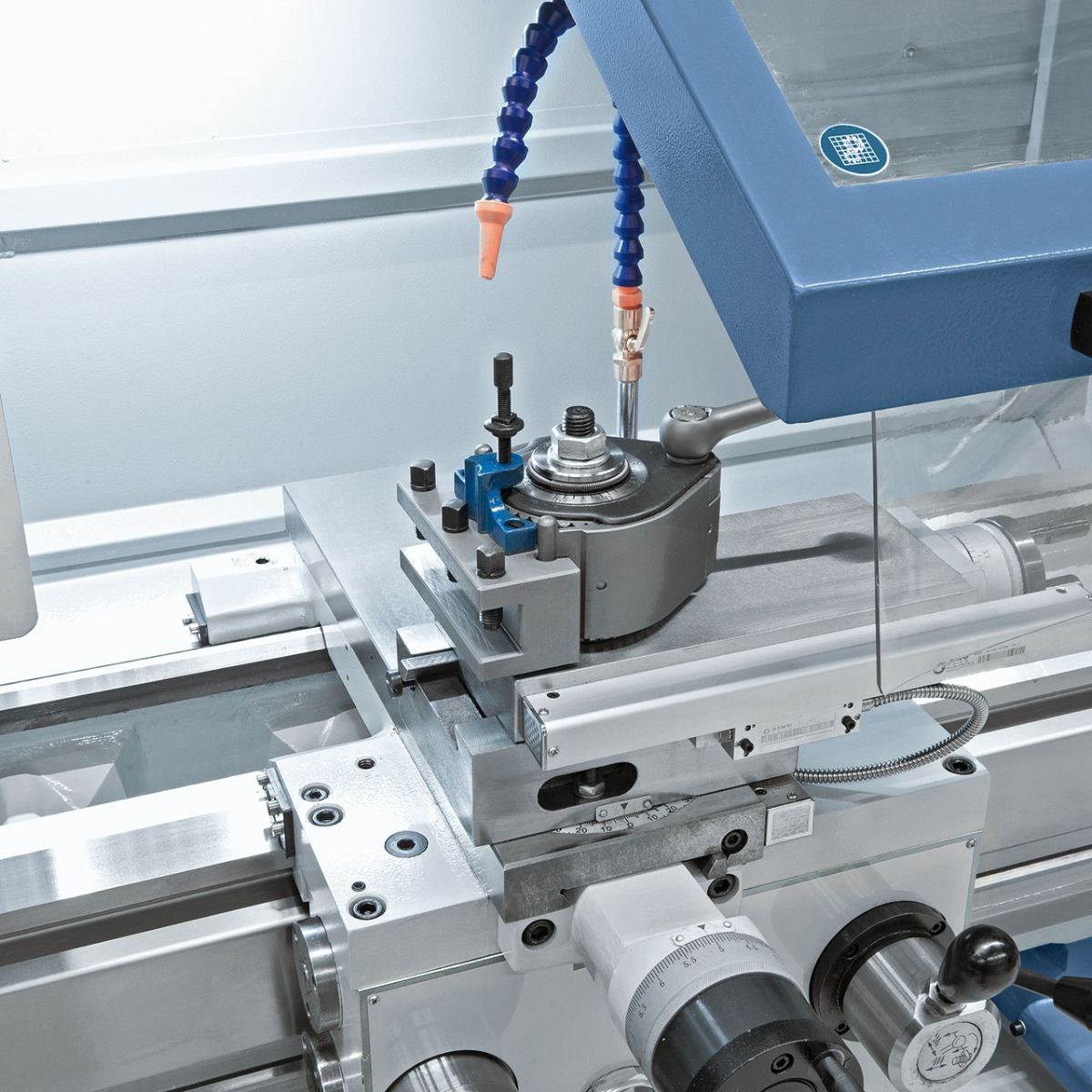

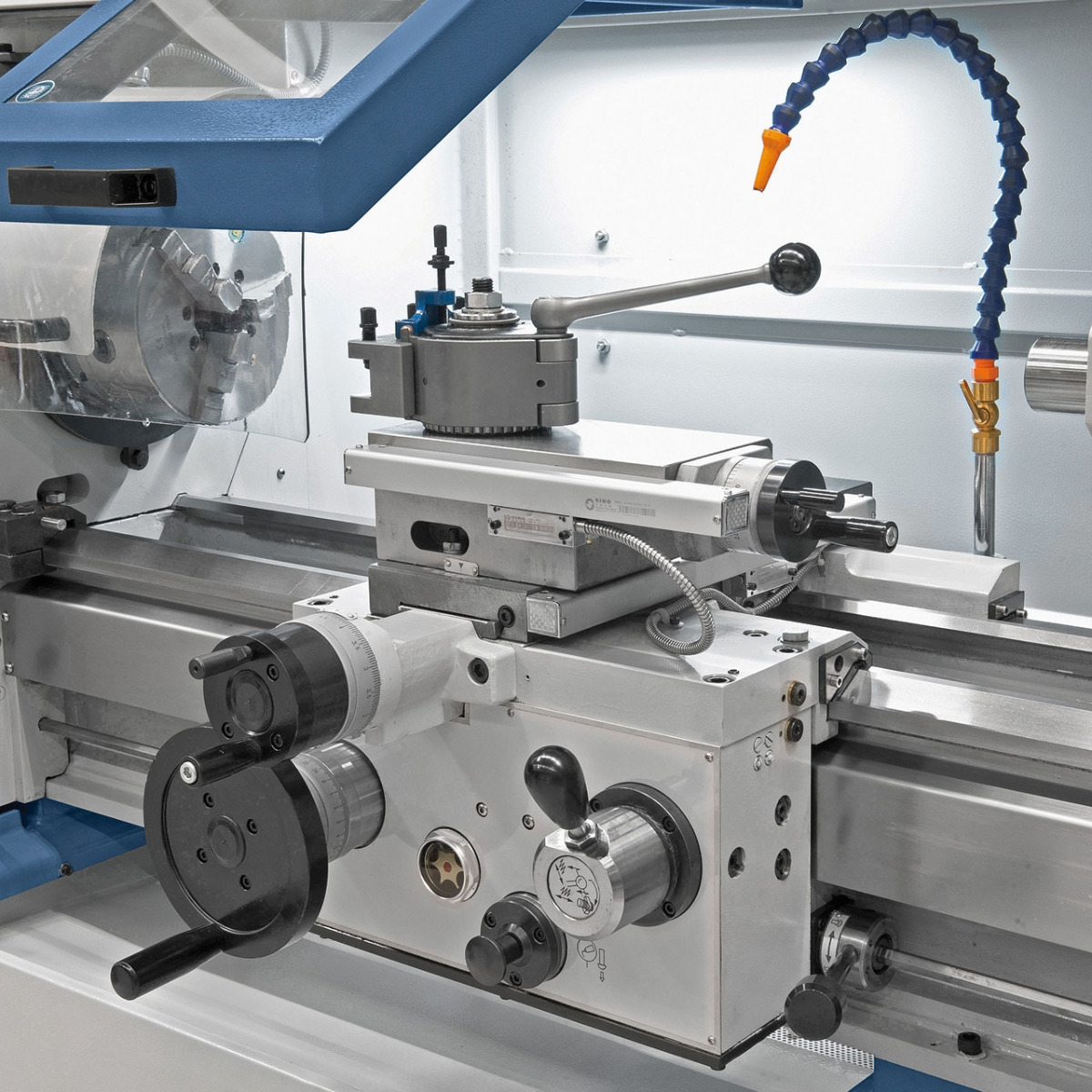

  • Szybkowymienny zestaw imaków MULTIFIX - 4 wkłady w komplecie
  • Mikrometryczny ogranicznik wzdłużny
  • Oświetlenie LED
  • Tulejka redukcyjna

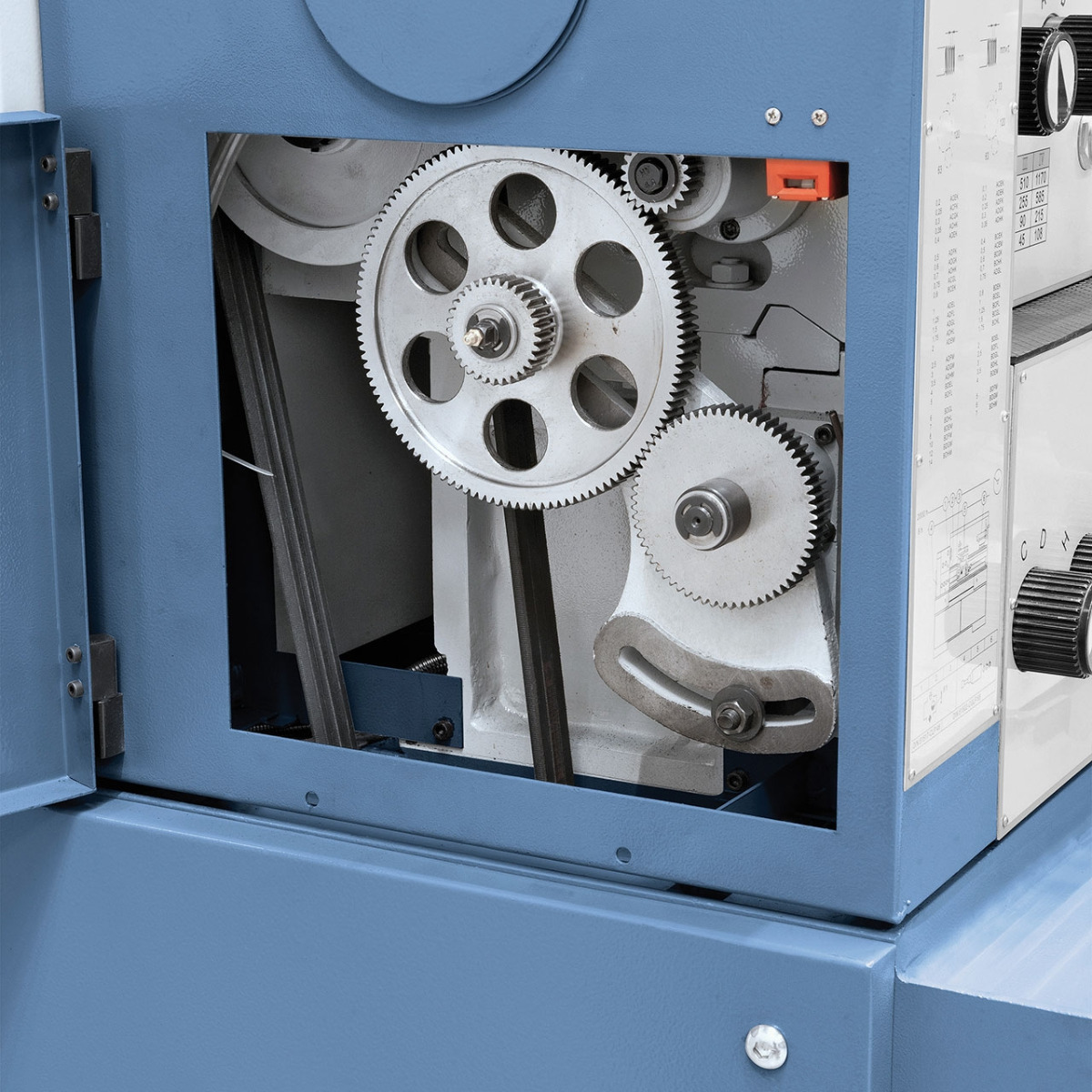

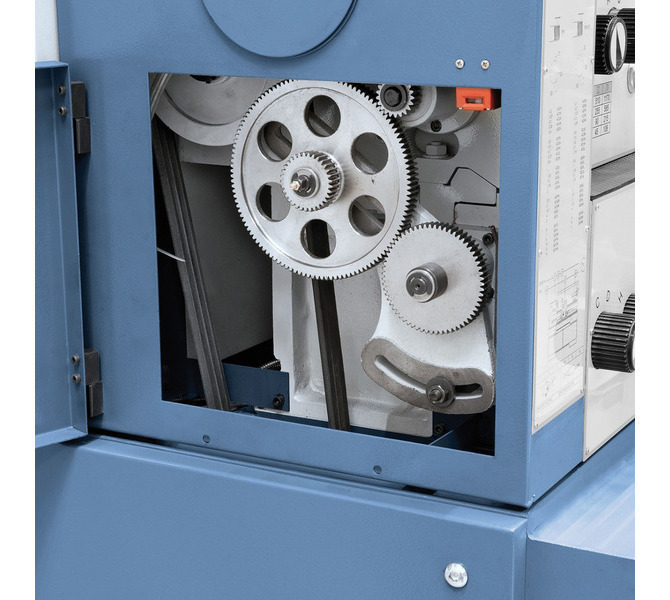

  • Koła zmianowe
  • 2 kły centrujące
  • Hamulec wrzeciona
  • Hamulec magnetyczny wg normy CE

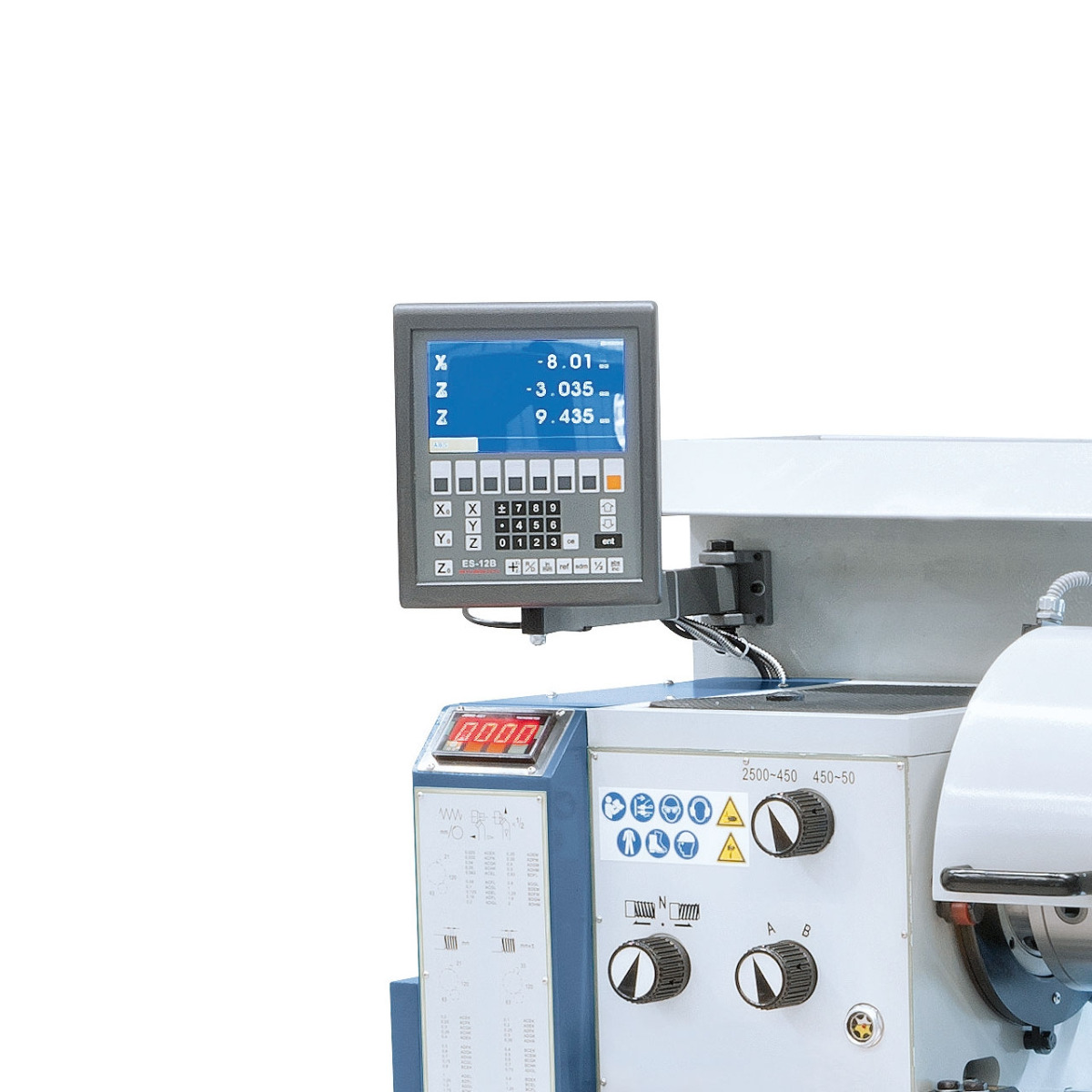

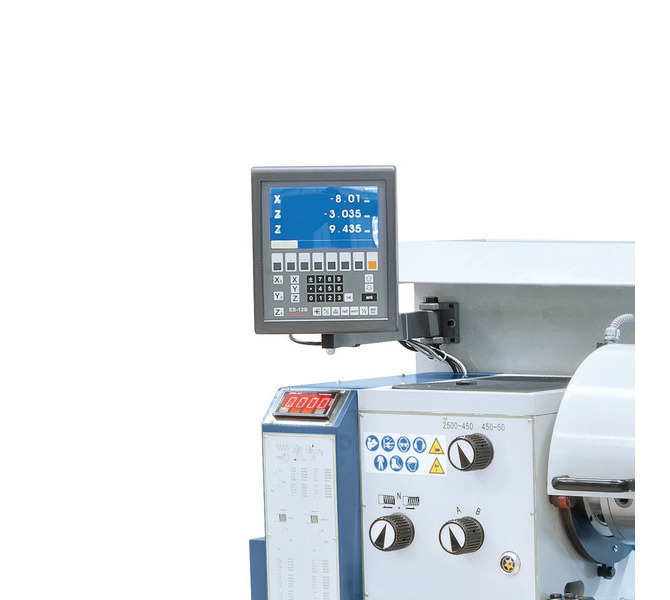

  • Cyfrowy wyświetlacz 3 osi ES-12V LCD
