{{selectedProduct.name}}

Nr kat.: 05-1375

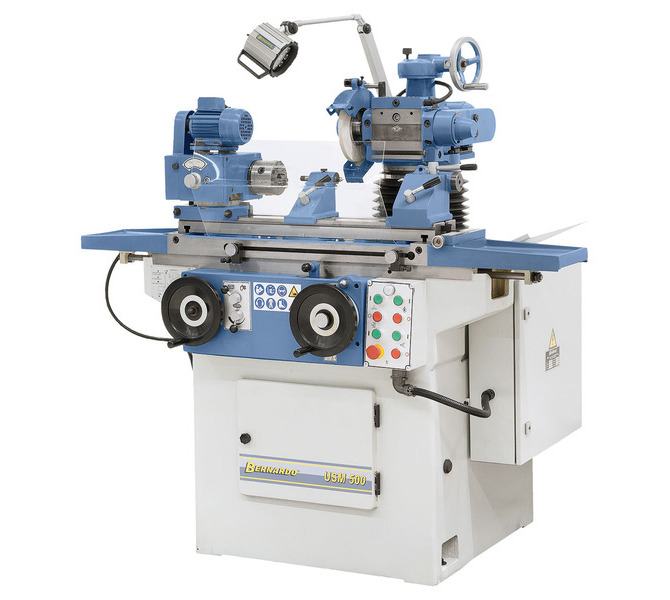

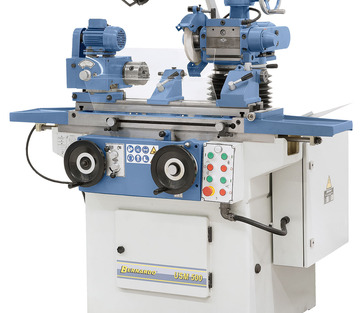

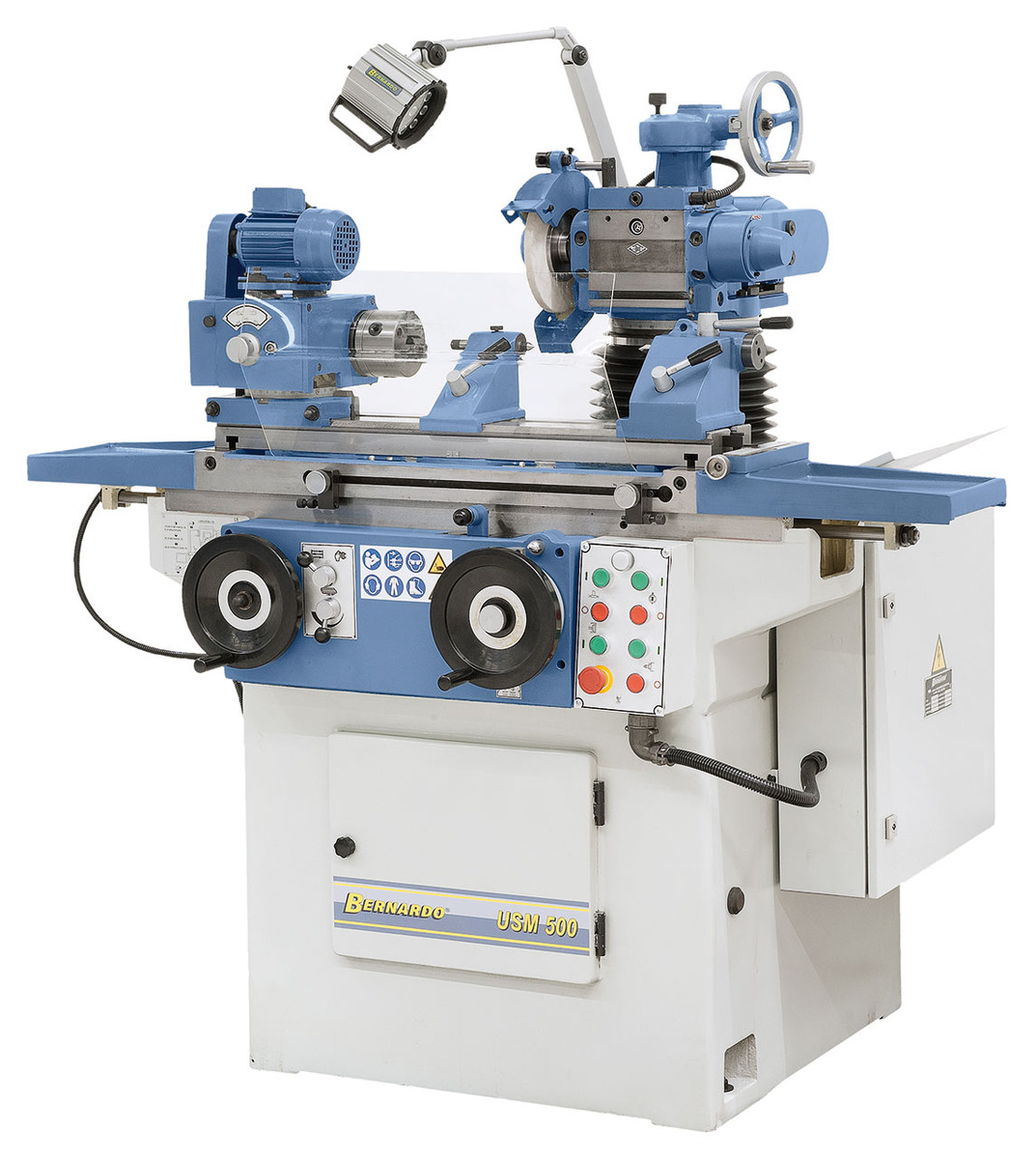

Uniwerslana szlifierka USM 500 oferuje profesjolanym użytkownikom różnorodne zastosowania na niewielkiej powierzchni. Praca z tą maszyną to sama przyjemność dzięki ogromnemu wyposażeniu podstawowemu.



Numer katalogowy:
Dostępność: Skontaktuj się z nami

Uniwerslana szlifierka USM 500 oferuje profesjolanym użytkownikom różnorodne zastosowania na niewielkiej powierzchni. Praca z tą maszyną to sama przyjemność dzięki dużemu wyposażeniu podstawowemu.

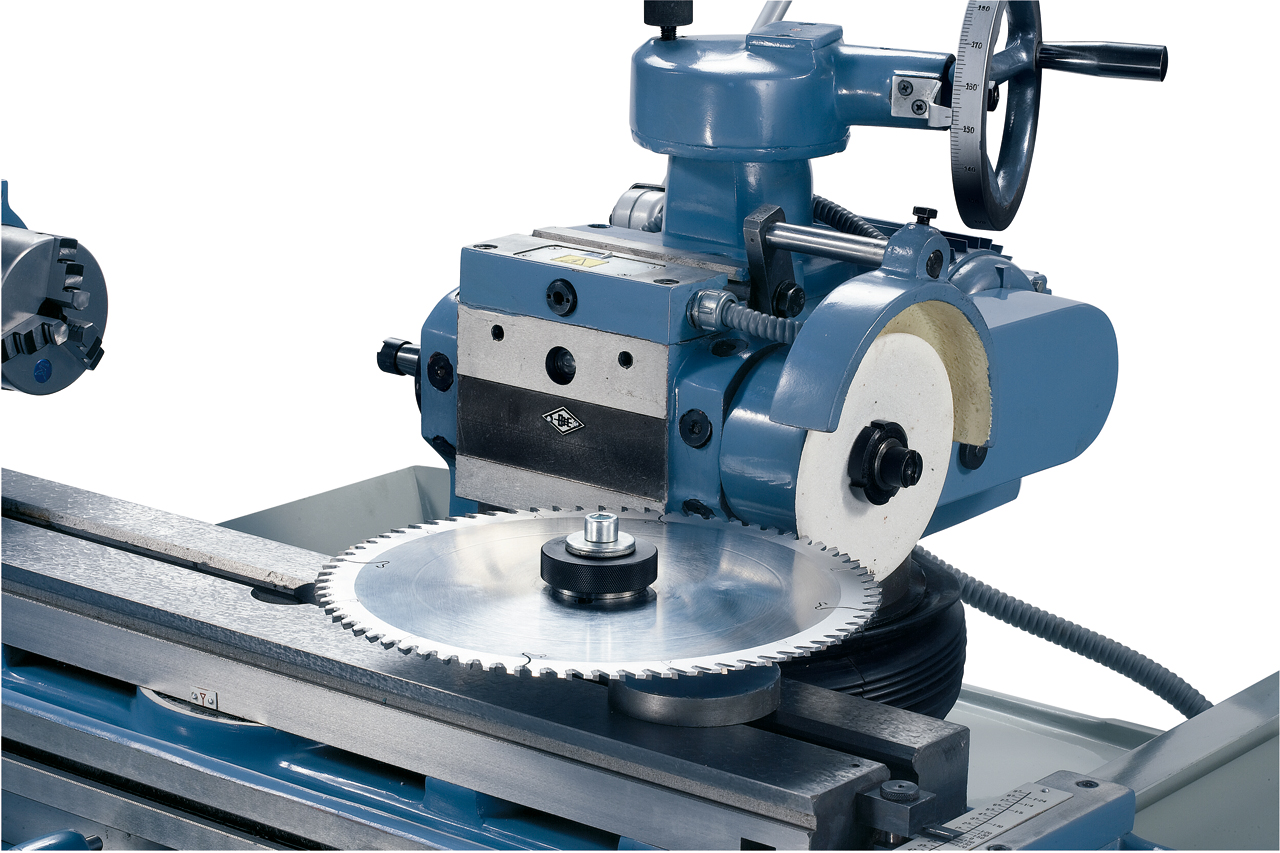

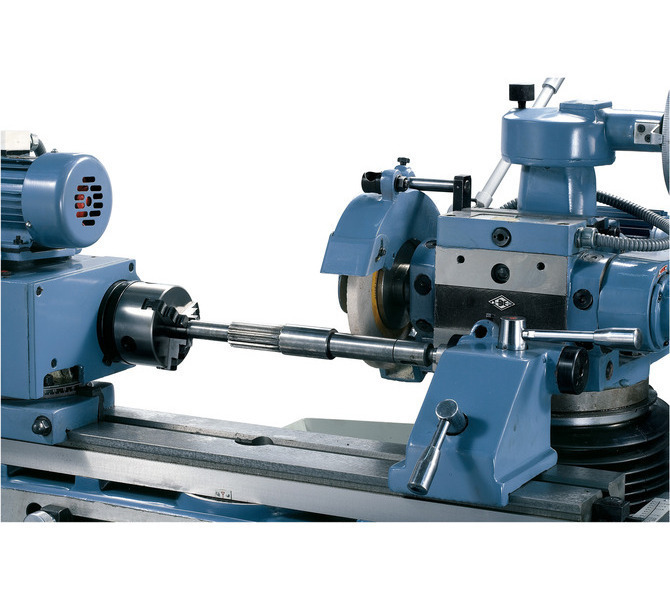

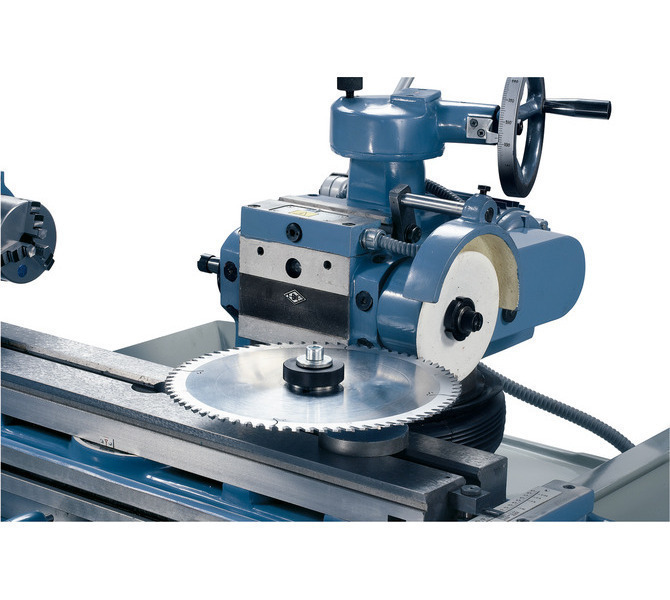

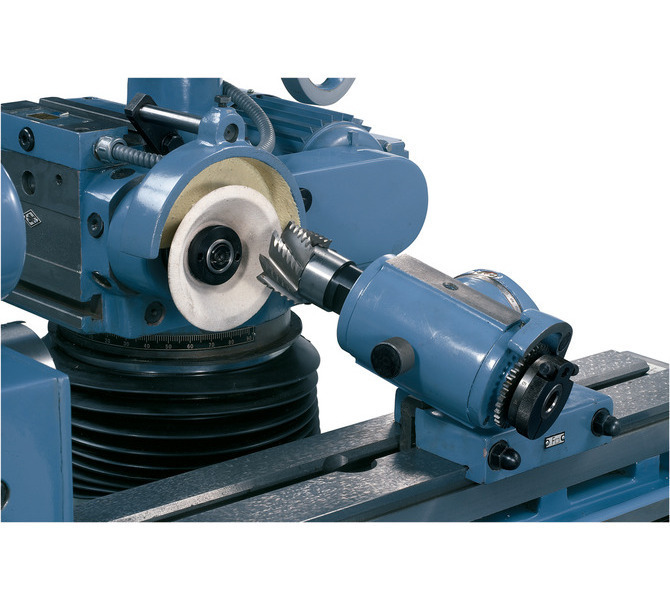

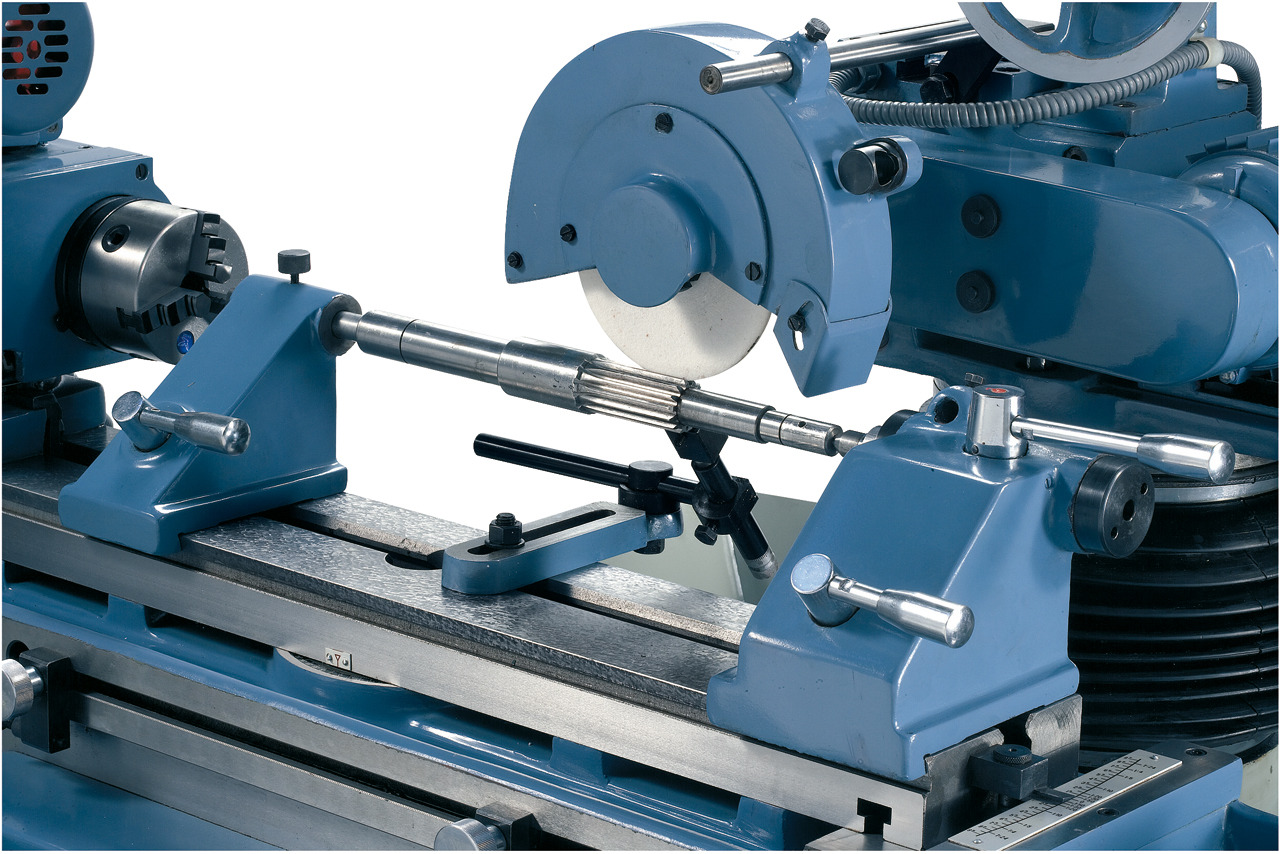

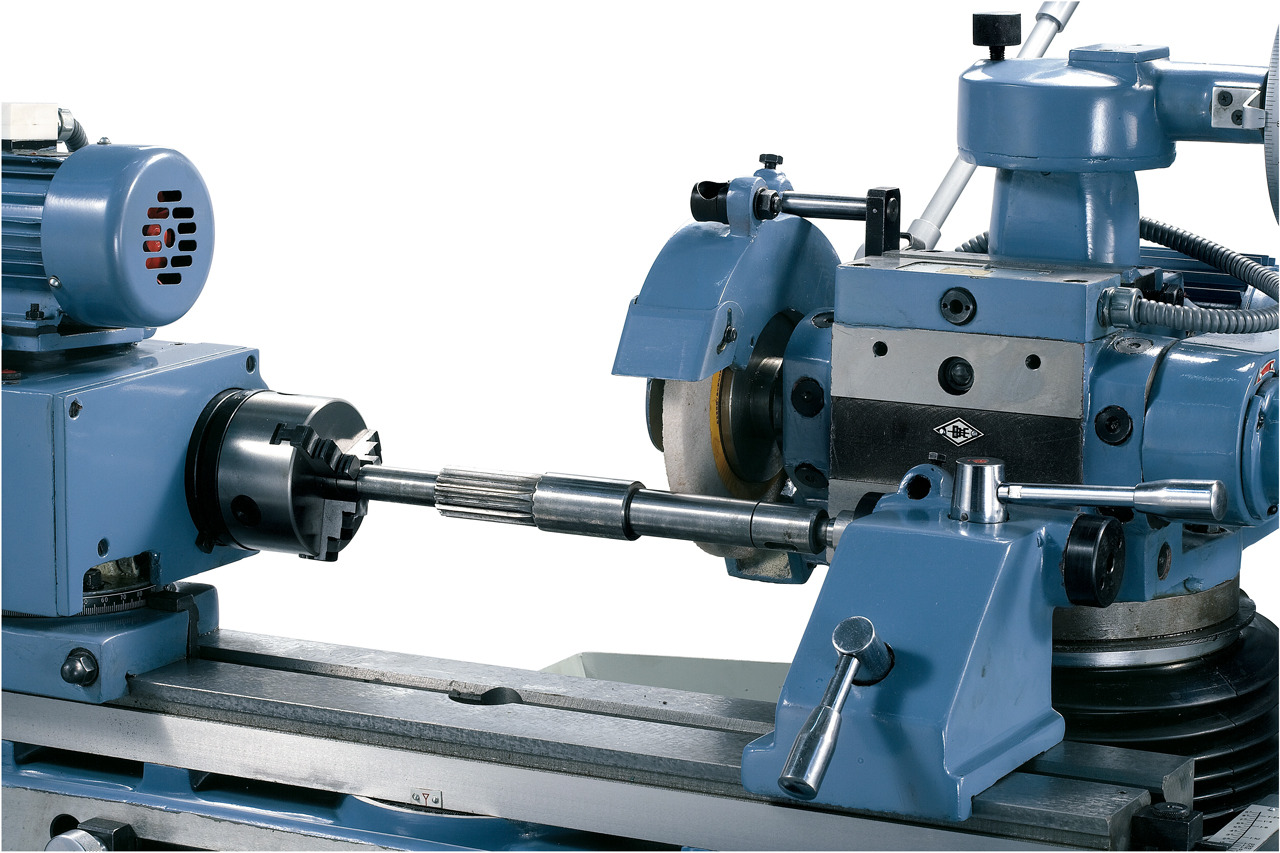

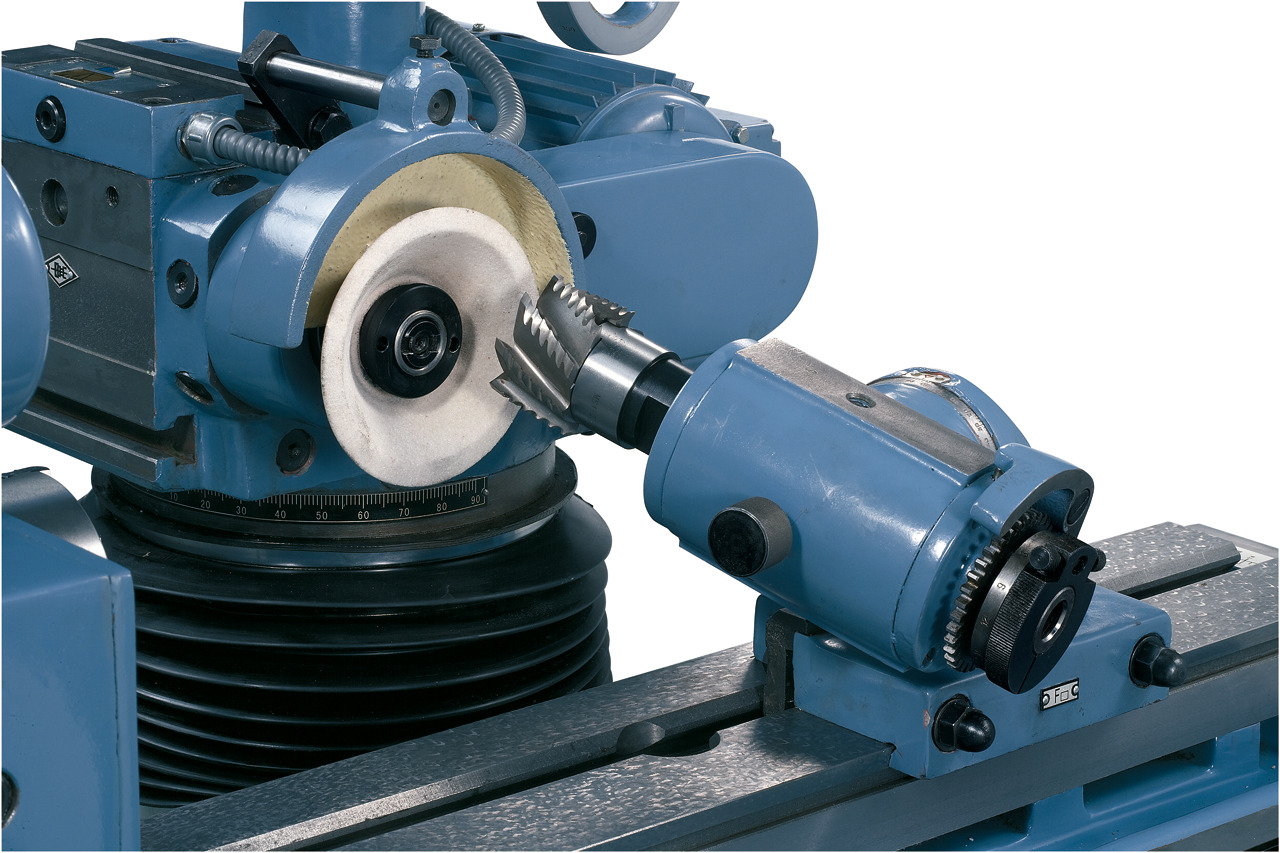

  • Kombinacja maszyny do szlifowania płaszczyzn, rur i narzędzi
  • Ciężka konstrukcja z odlewu żeliwnego - praca pozbawiona wibracji
  • Specjalne ułożenie wrzeciona ściernice w celu uzyskania precyzyjnych wyników pracy
  • Urządzenie stosowane w budowie narzędzi, w produkcji oraz w szkoleniach
  • Wysoka produktywność dzięki dużemu zakresowi zastosowania
  • W zakresie dostawy dostępne jest: układ płynu chłodzenia, smarowanie centralne i odciąg
  • Łatwa i szybka zmiana liczby obrotów za pomocą przekładni
  • Stół poruszać można po osi x hydraulicznie lub ręcznie
  • Regulacja wysokości i obracania (-90° do +90°) wrzeciennika






Specyfikacja techniczna

Średnica zew. obrabianego detalu maks.Ø 5 - 50 x L=400 mm
Średnica szlifowanych otworówØ 10 - 50 x L=75 mm
Szlifowanie płaskie200 x 50 mm
Waga przedmiotu obrabianego maks.10 kg
Rozstaw kłów - długość szlifowania500 mm
Zakres skrętu wrzeciennikaod -90° do +90°
Zakres prędkości obrotowej110 / 200 / 300 obr./min.
Stożek uchwytu wrzeciennikaMK 2
Zakres wychylania głowicy szlifierskiejod -100° do +100°
Droga przemieszczenia głowicy szlifierskiej YxZ230 x 210 mm
Podziałka skali w pionie (Z)0.01 mm
Dosuw poprzeczny na jeden obrót kołem ręcznym2 mm/obr.
Podziałka skali skośnie0.02 mm
Dosuw skośny na jeden obrót kołem ręcznym2 / 4 mm/obr.
Wielkość tarczy, ściernicy200 x 20 x 75
Prędkość obrotowa wrzeciona ściernicy2500 obr./min
Prędkość obrotowa wrzeciona ściernicy do otworów13500 obr./min
Szpilki szlifierskieØ 26 x 20 x 6 Ø 10 x 10 x 3
Ruch wzdłużny stołu maks.480 mm
Szybki bieg, hydraulicznie10 - 6000 mm/min.
Zakres stołu wychylnego maks.od -45° do +45°
Stożek w konikuMK 2
Wysuw tulei konika15 mm
Moc silnika2.5 kW
Napięcie400 V
Wymiary - szerokość1500 mm
Wymiary - głębokość1150 mm
Wymiary - wysokość1400 mm
Waga ok.1300 kg
TYPOWE DLA TEGO MODELU
PrzeznaczenieSzlifowanie płaskie, wałków, otworów, narzędzi

Zakres dostawy

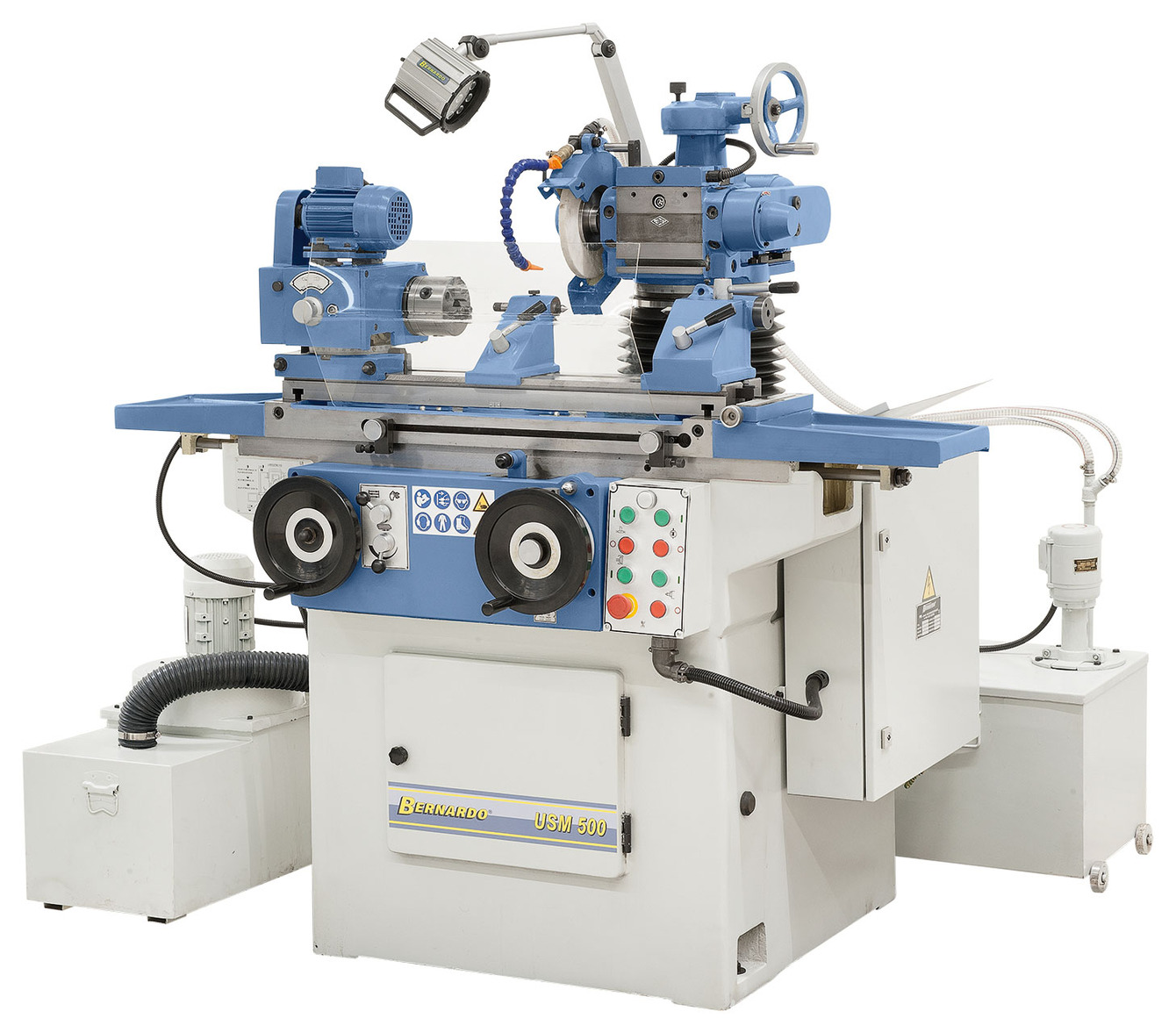

  • Układ płynu chłodzenia
  • Urządzenie odsysające
  • Podzielnica

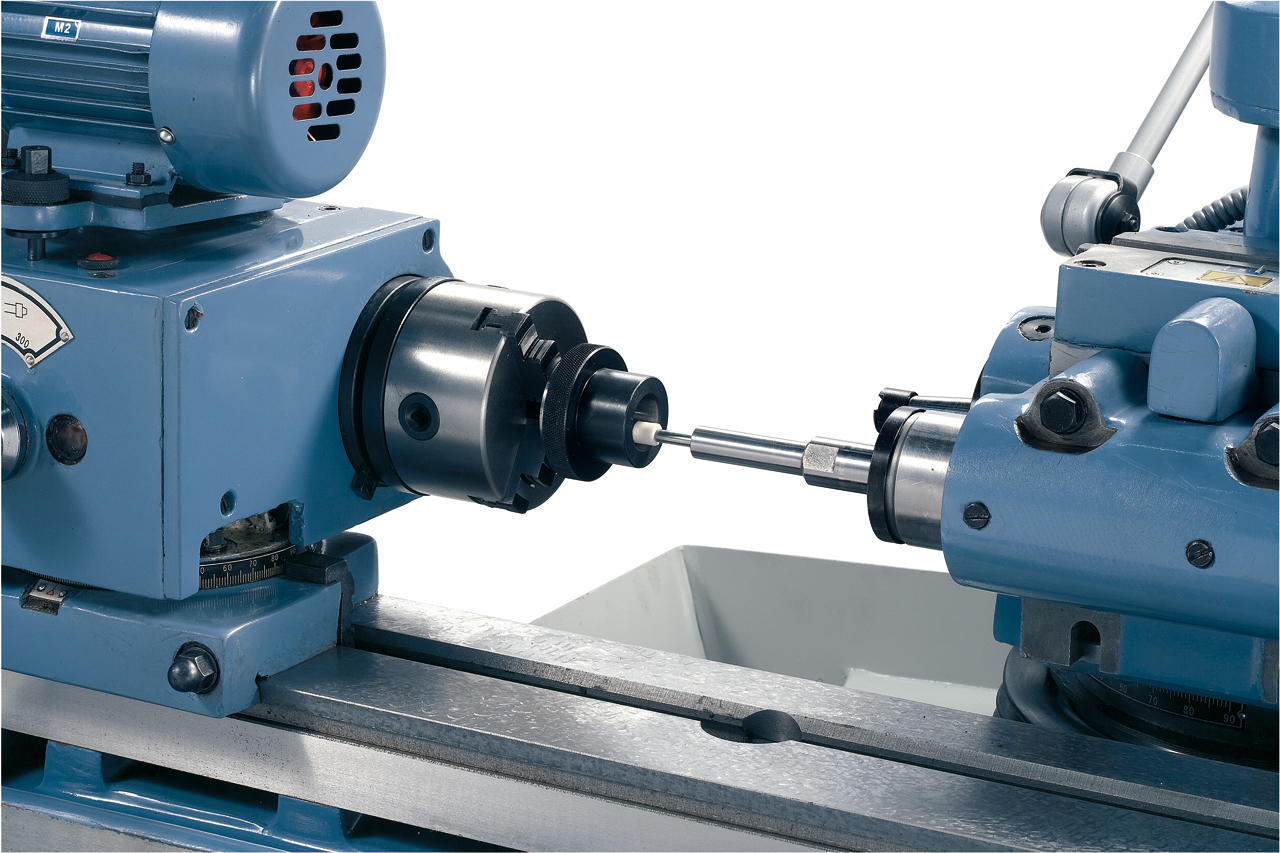

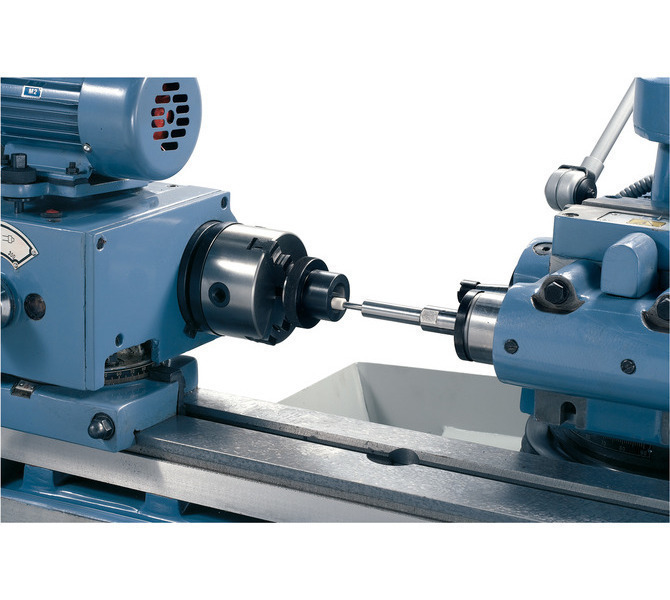

  • Układ szlifowania wewnętrznego z 2 trzpieniami
  • 2 szt. tarcz szlifierskich

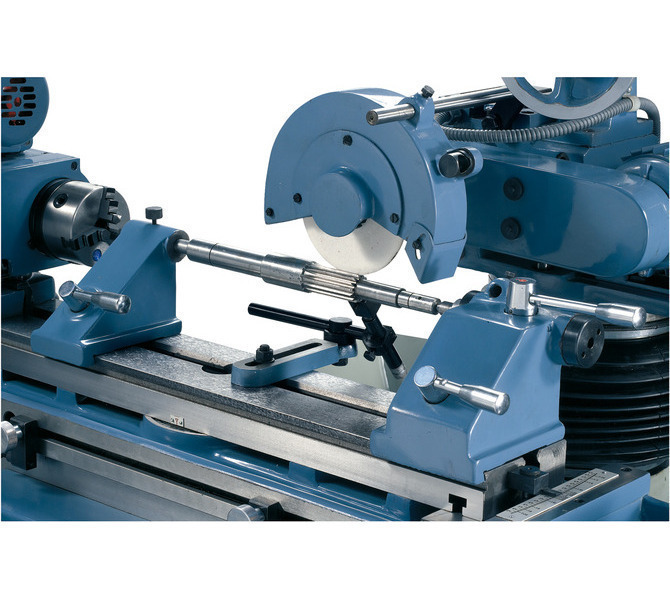

  • Prawy i lewy konik
  • Uchwyt 3-szczękowy 100 mm
  • Kieł centrujący
  • Półkieł centrujący
  • Przedłużenie trzpienia

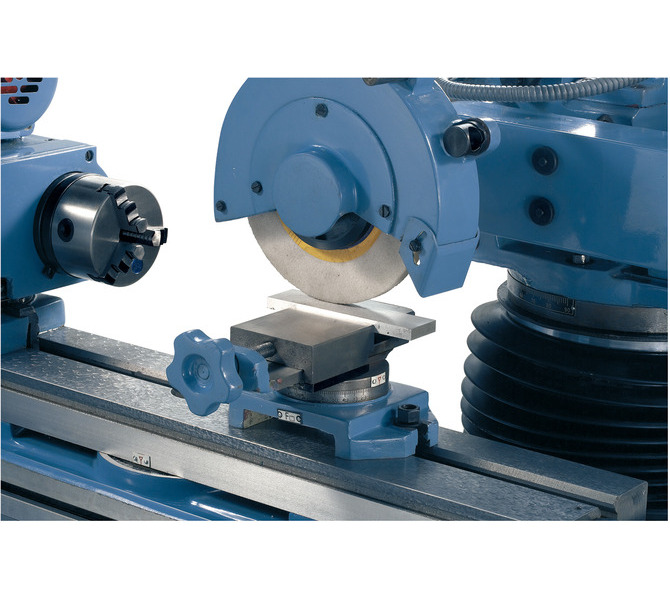

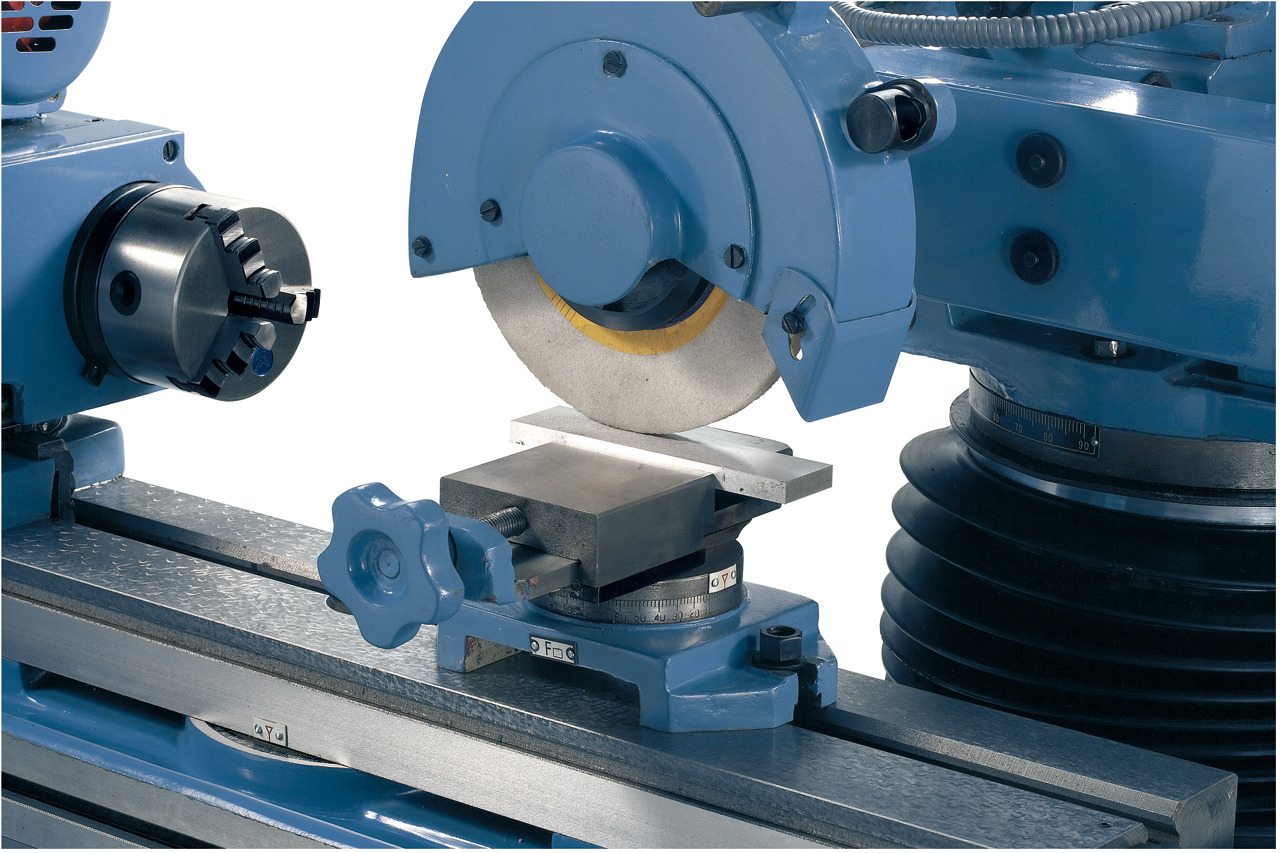

  • Imadło do slzifowania płaszczyzn
  • 5 zabieraków
  • Obciągacz
  • Smarowanie centralne
