Nr kat.: 01-1266

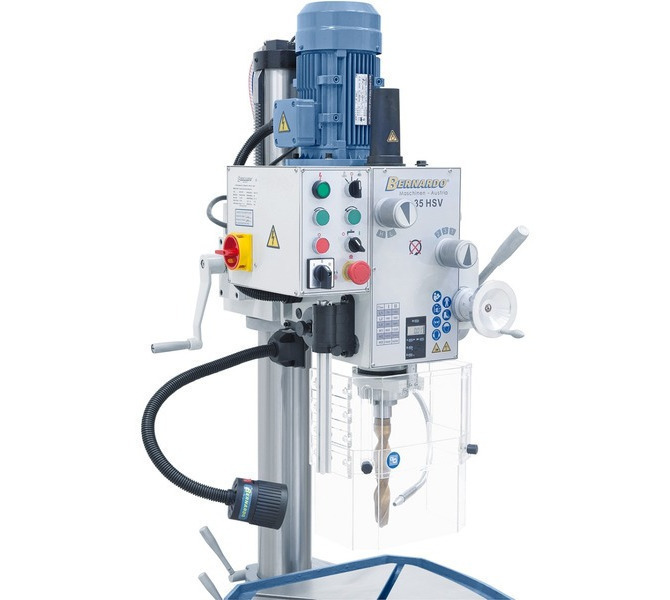

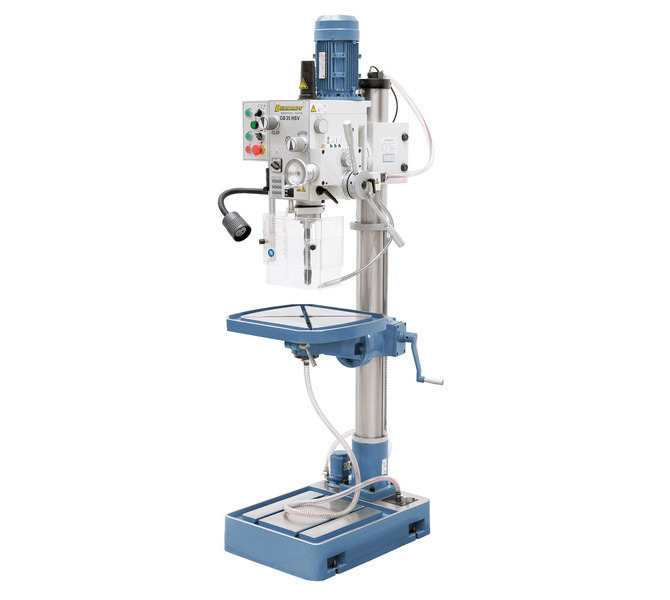

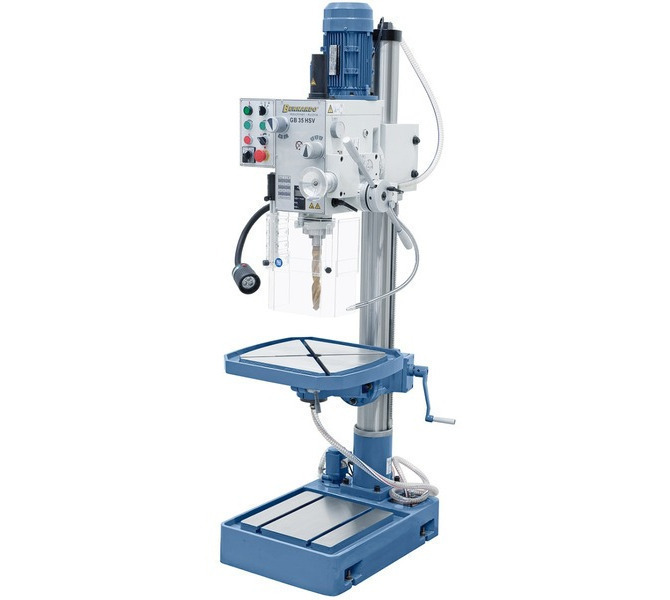

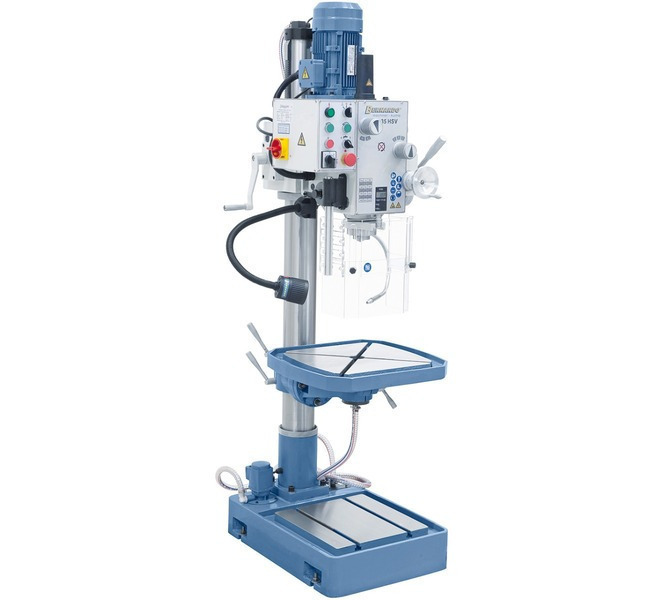

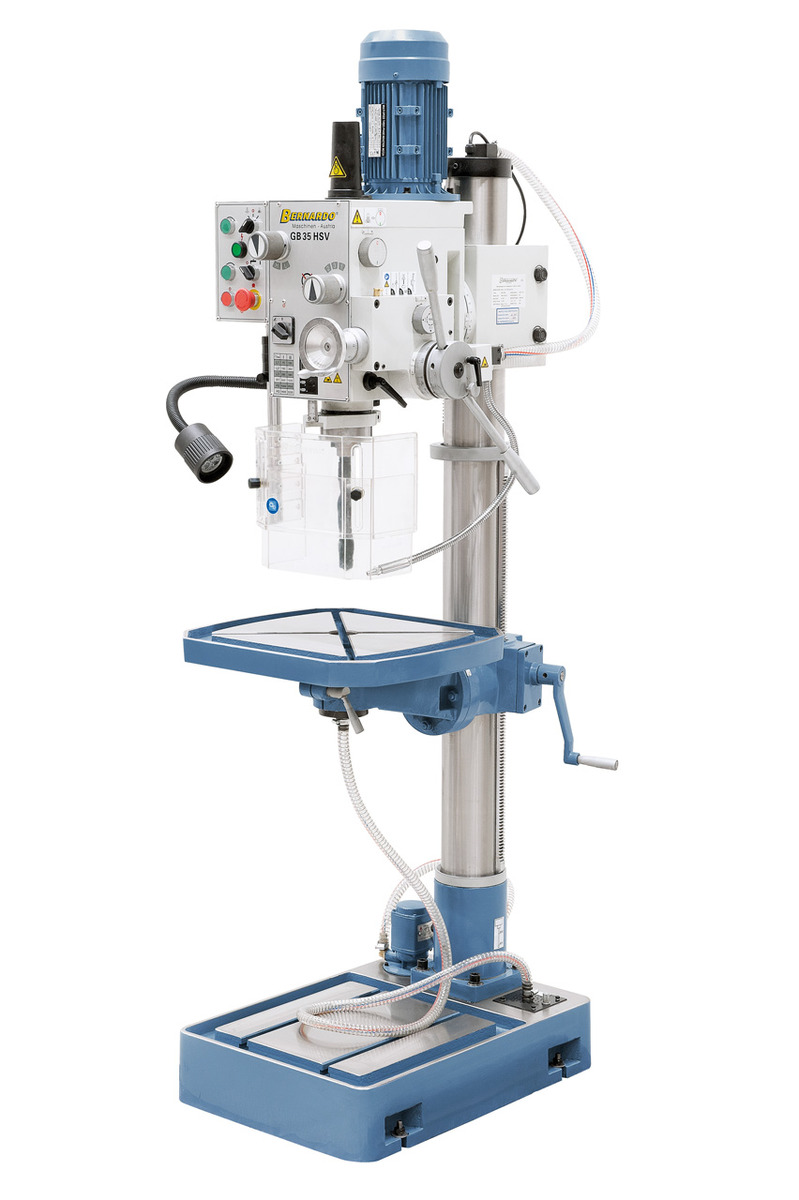

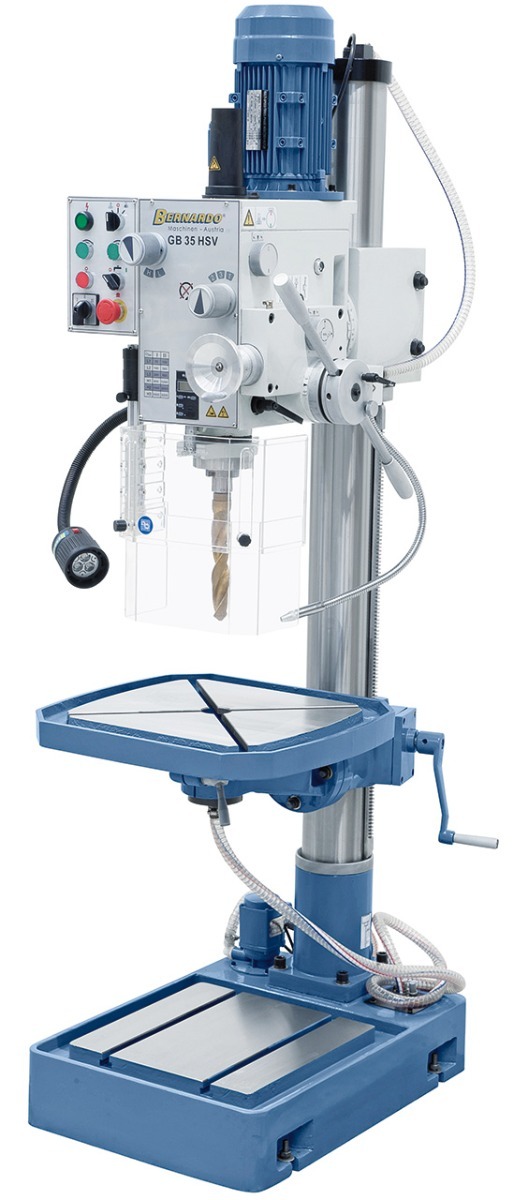

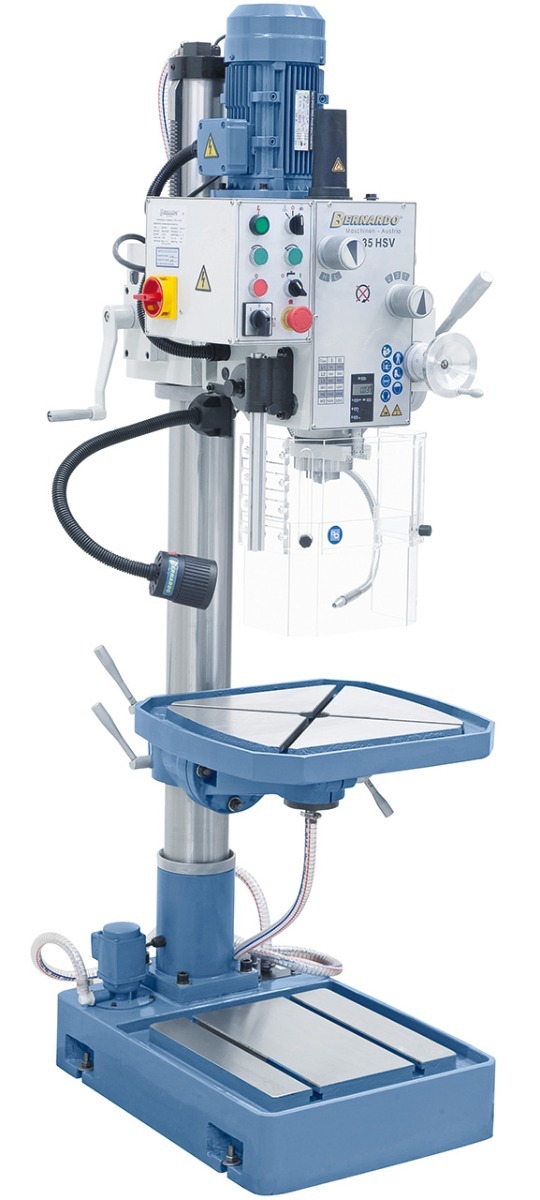

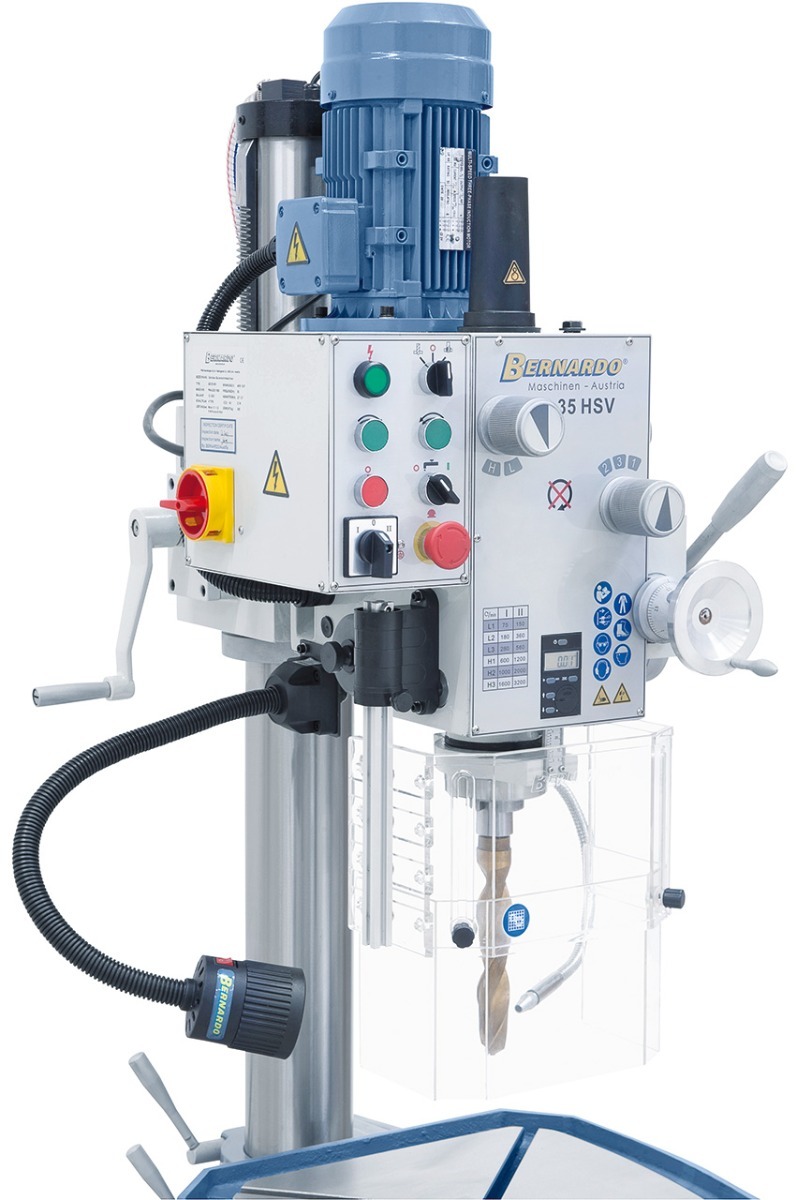

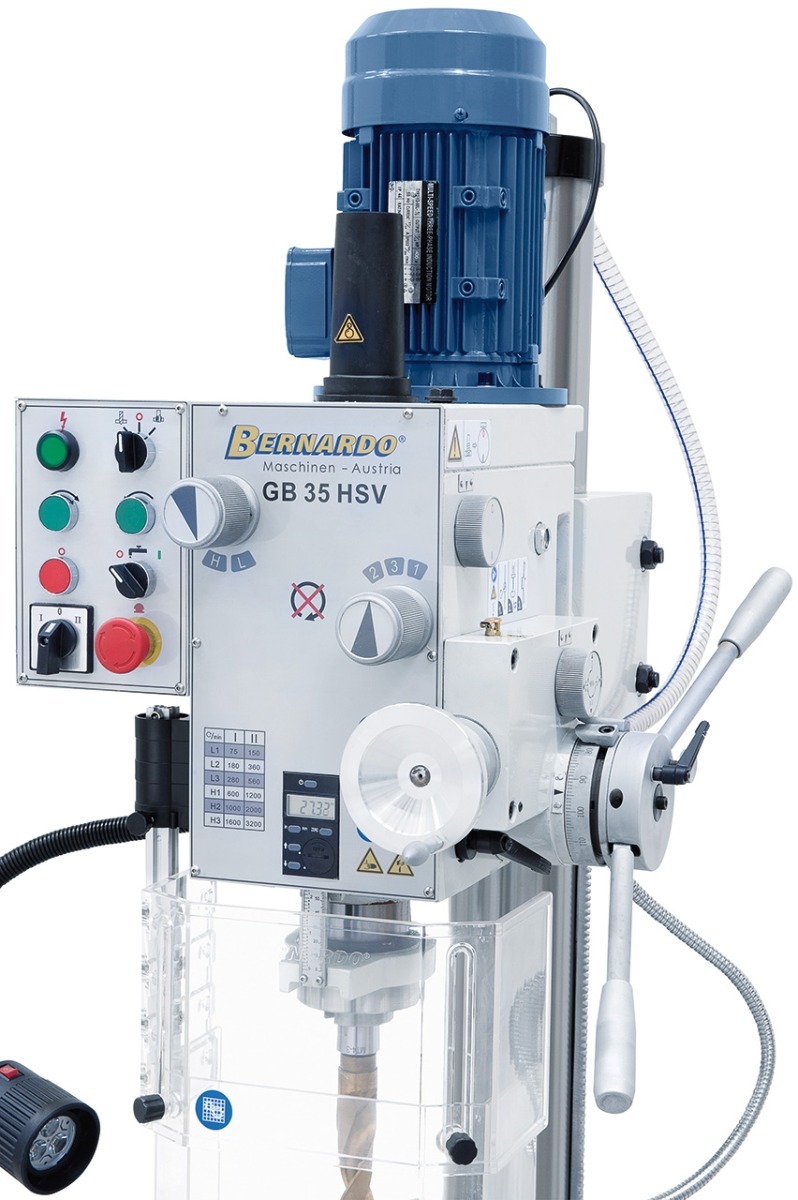

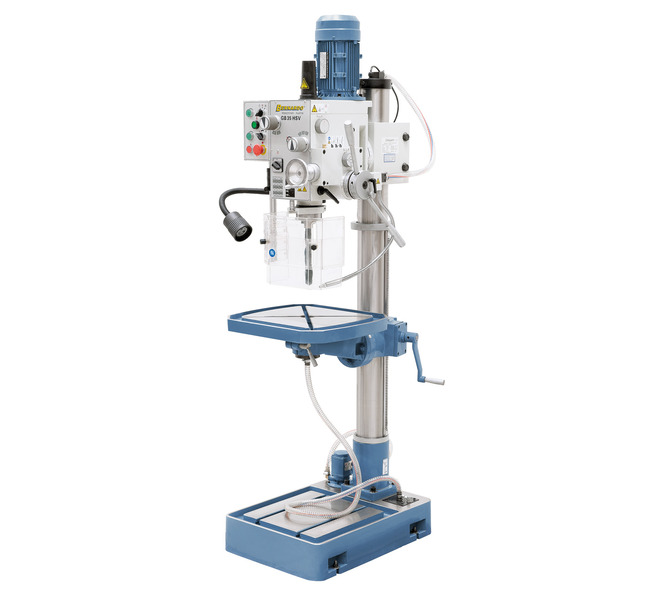

Precyzyjna wiertarka kolumnowa serii GB następca modelu GB 32 SV, model GB 35 z nowej serii HSV to przede wszystkim mocna i solidna konstrukcja zapewniające niezwykle precyzyjną obróbkę. Wiercenie do 32 mm. Standardowo wyposażona w automatyczny posuw wrzeciona, układ chłodzenia, cyfrowy odczyt głębokości, oświetlenie LED oraz prędkość do 3200 obr./min !

Numer katalogowy:

Precyzyjna wiertarka kolumnowa serii GB następca modelu GB 32 SV, model GB 35 z nowej serii HSV to przede wszystkim mocna i solidna konstrukcja zapewniające niezwykle precyzyjną obróbkę. Wiercenie do 32 mm. Standardowo wyposażona w automatyczny posuw wrzeciona, układ chłodzenia, cyfrowy odczyt głębokości, oświetlenie LED oraz prędkość do 3200 obr./min !

  • Seryjnie wyposażone w automatyczny posuw wrzeciona

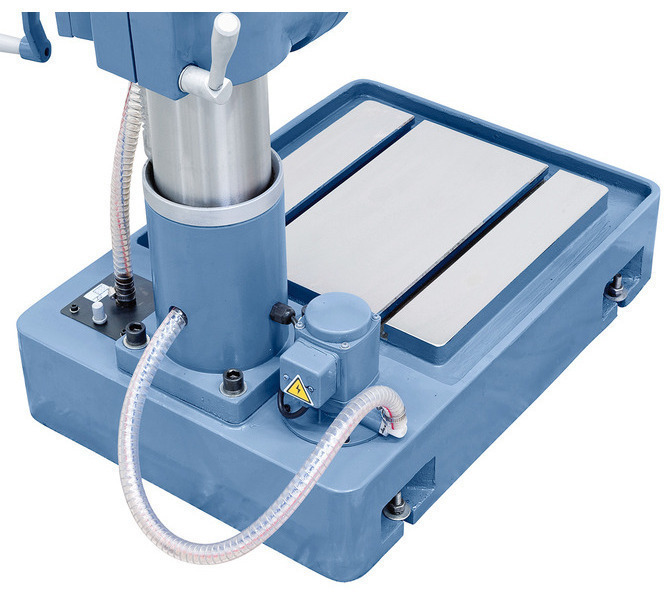

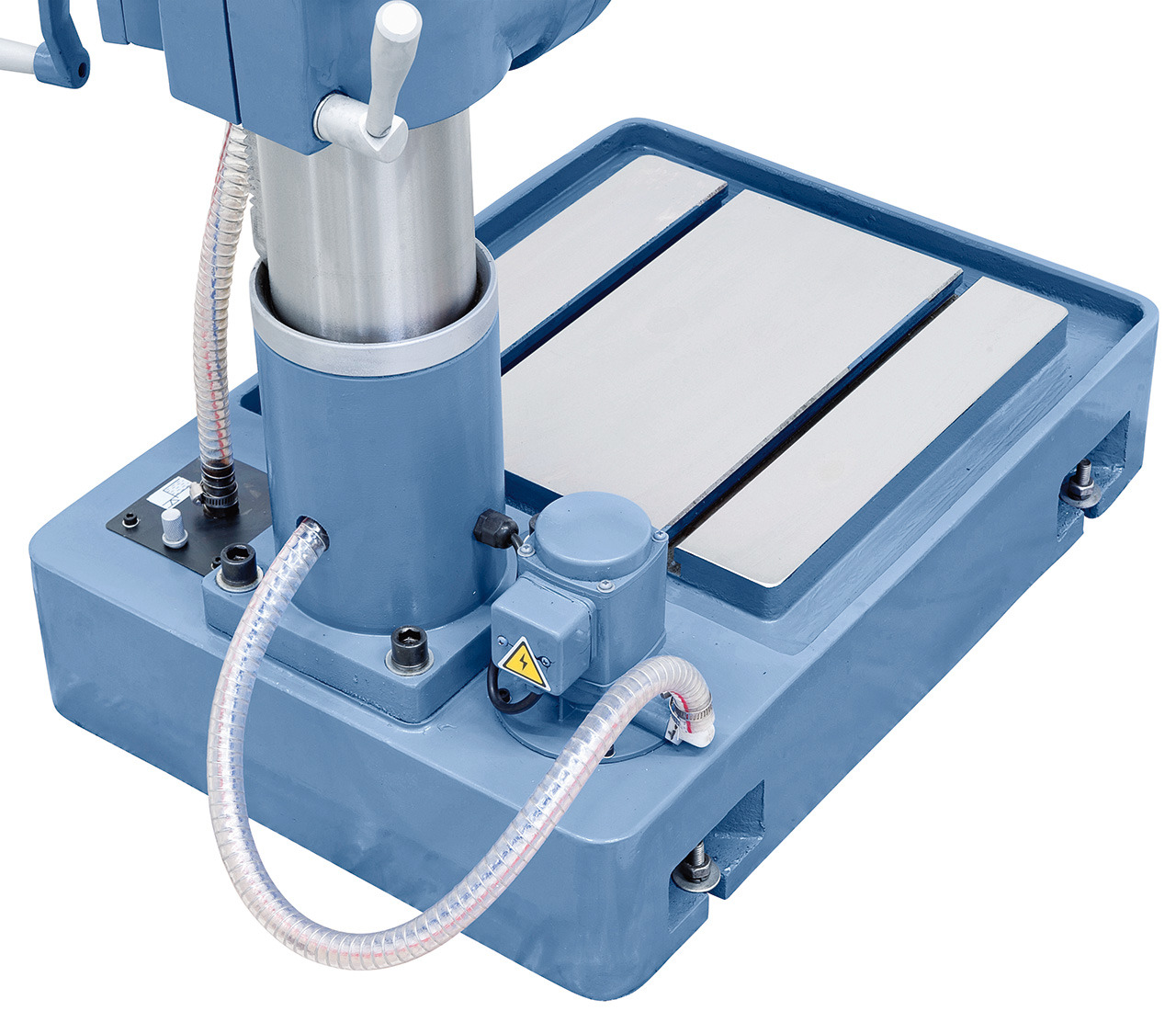

  • Solidna płyta dolna do obróbki dużych przedmiotów
  • 2-zakresowy silnik z 12 prędkościami aż do 3200 obr./min
  • Seryjnie wyposażona w uchwyt szybkomocujący 3 - 16 mm / B 16

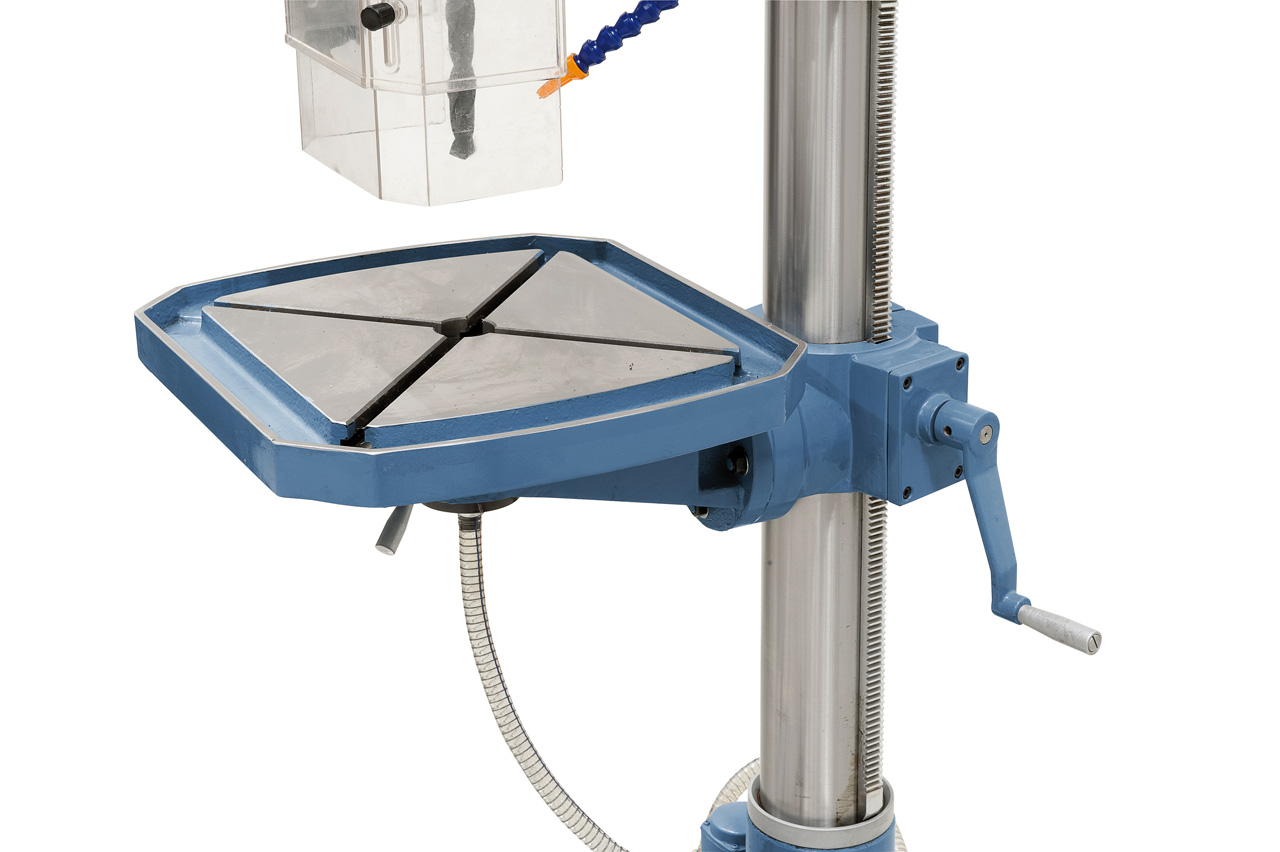

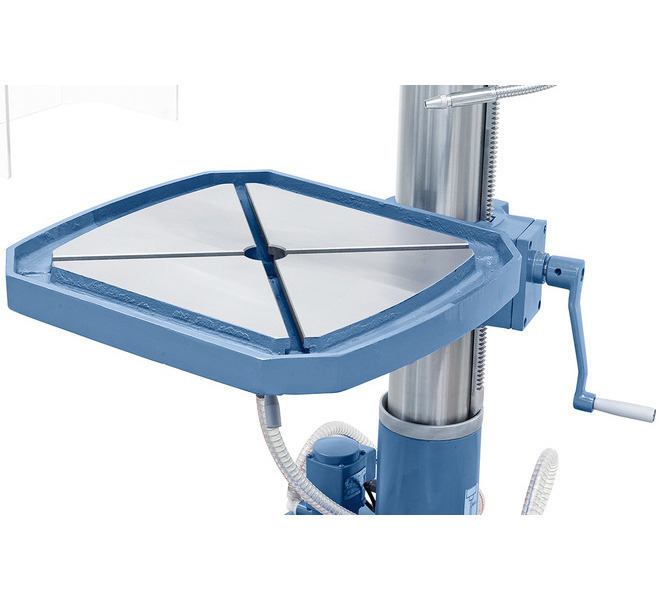

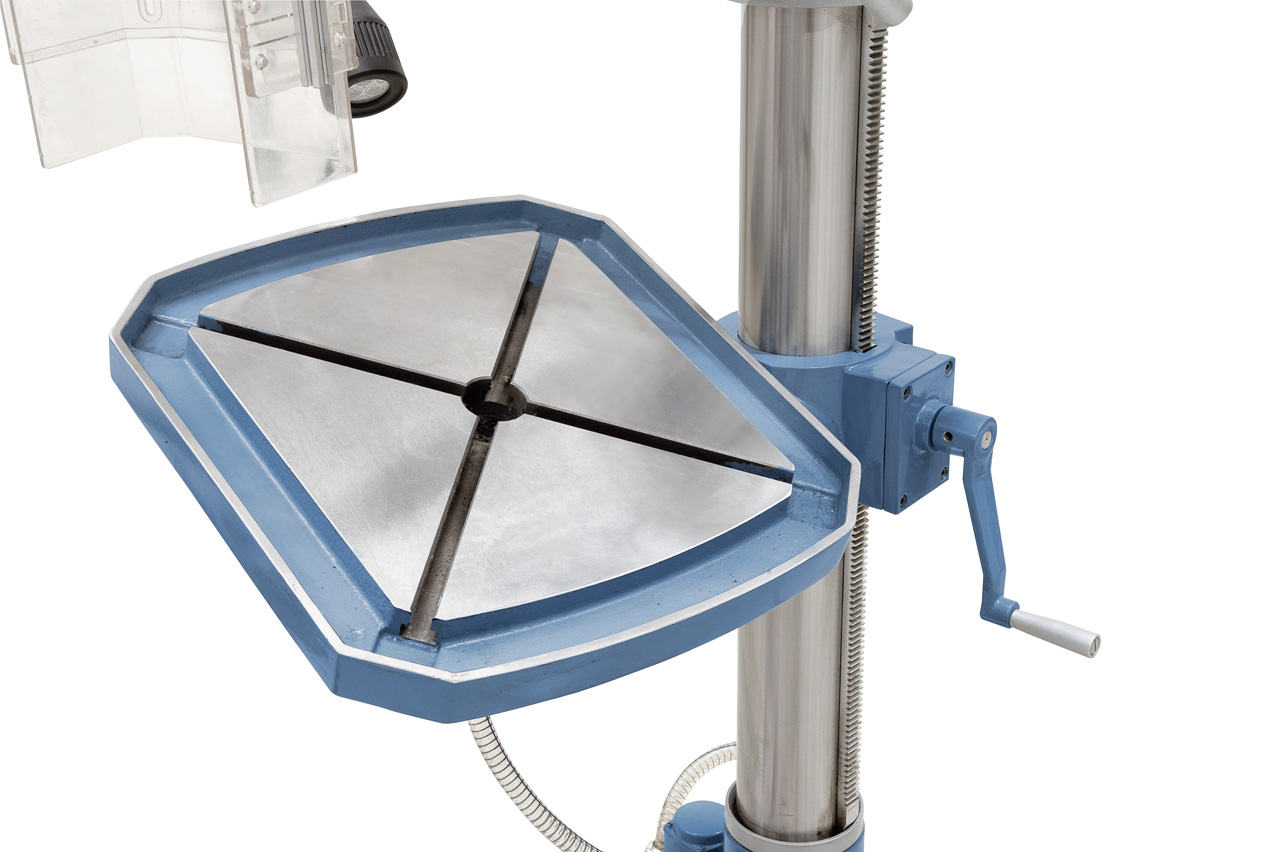

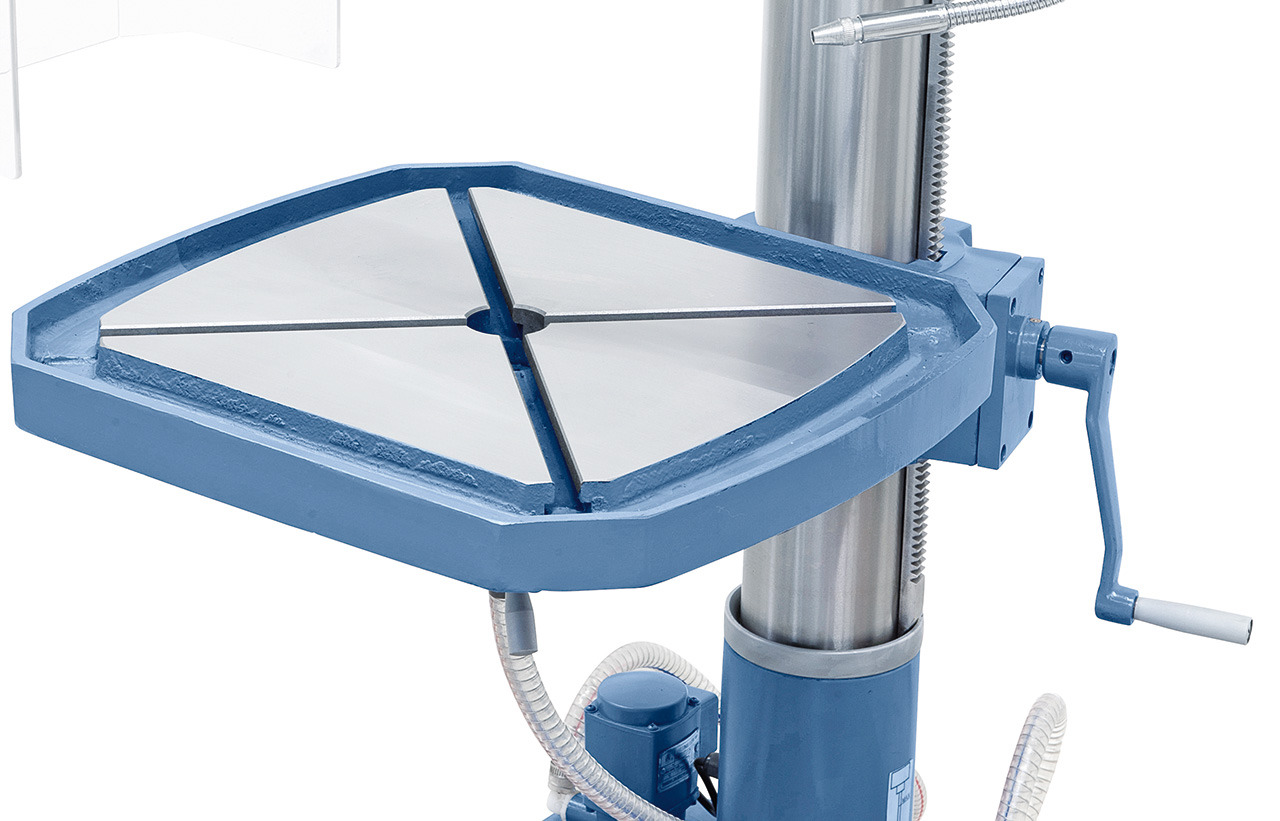

  • Duży stół wiertarski z rowkami T (14mm)

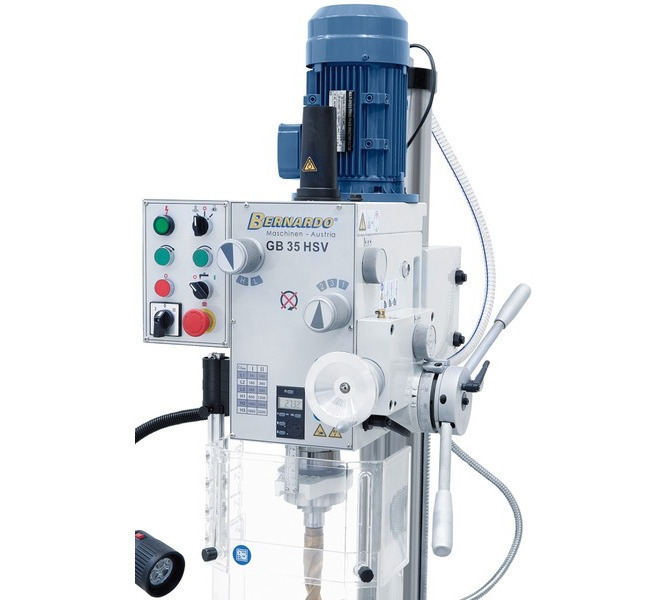

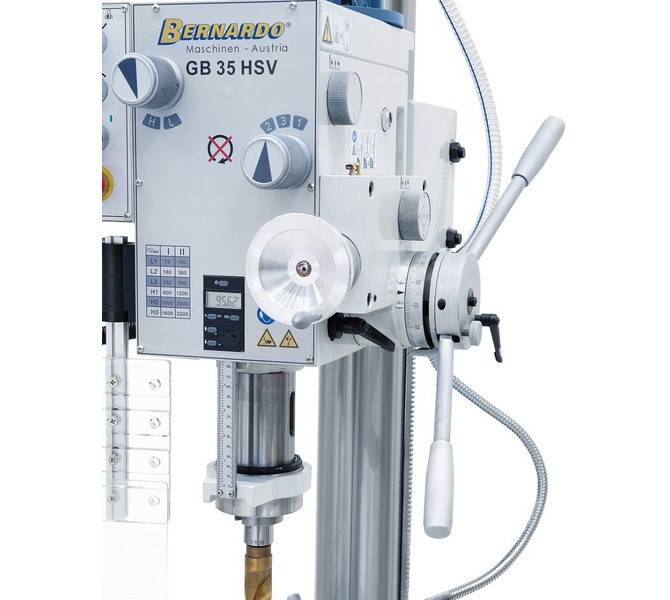

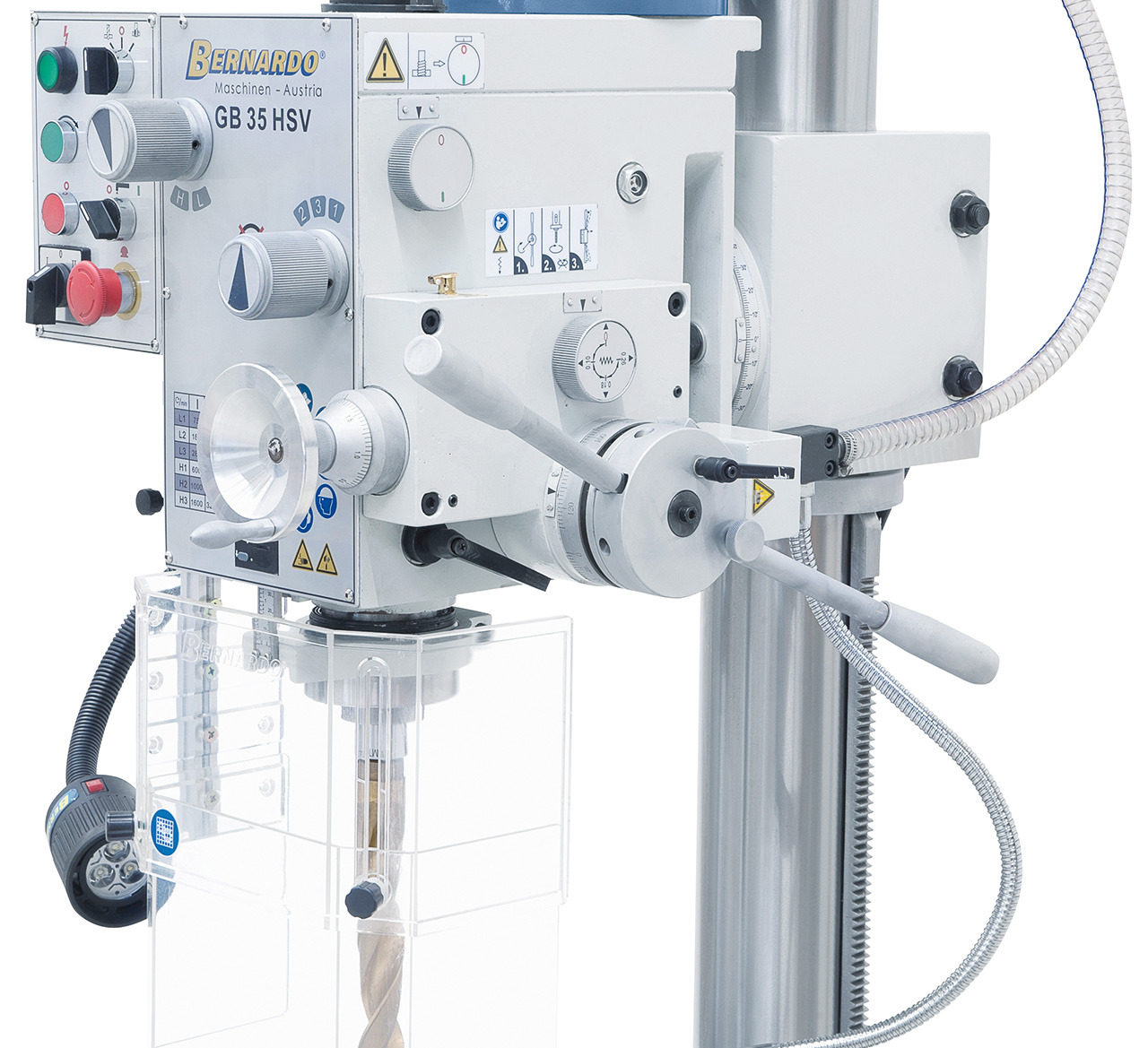

  • Prosta i szybka zmiana obrotów za pomocą dźwigni
  • Precyzyjna praca urządzenia dzięki szlifowanym kołom zębatym przekładni

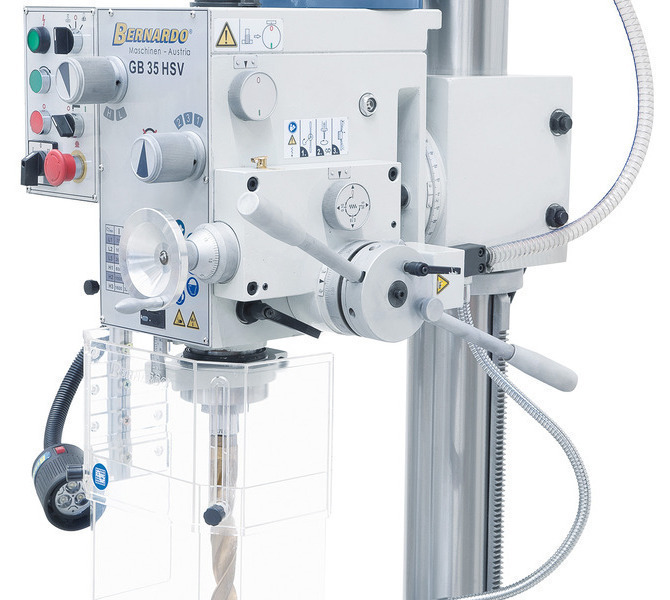

  • Przełączanie funkcji posuwu za pomocą sprzegła
  • Układ biegu w prawo / w lewo umożliwiający gwintowania

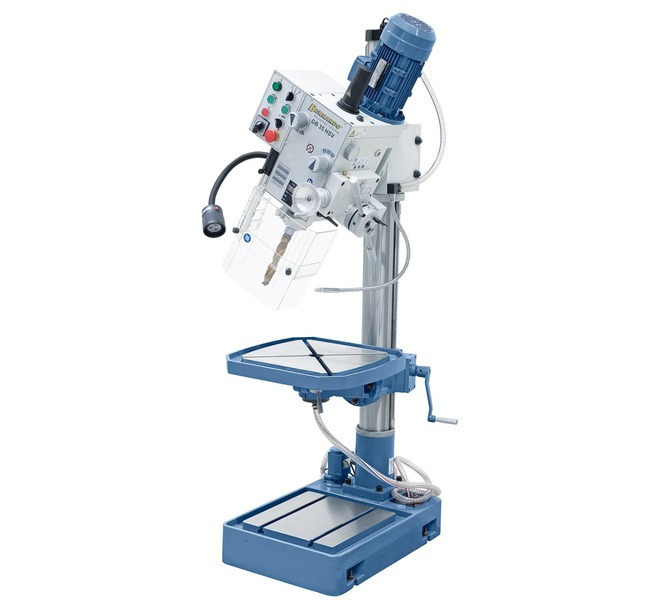

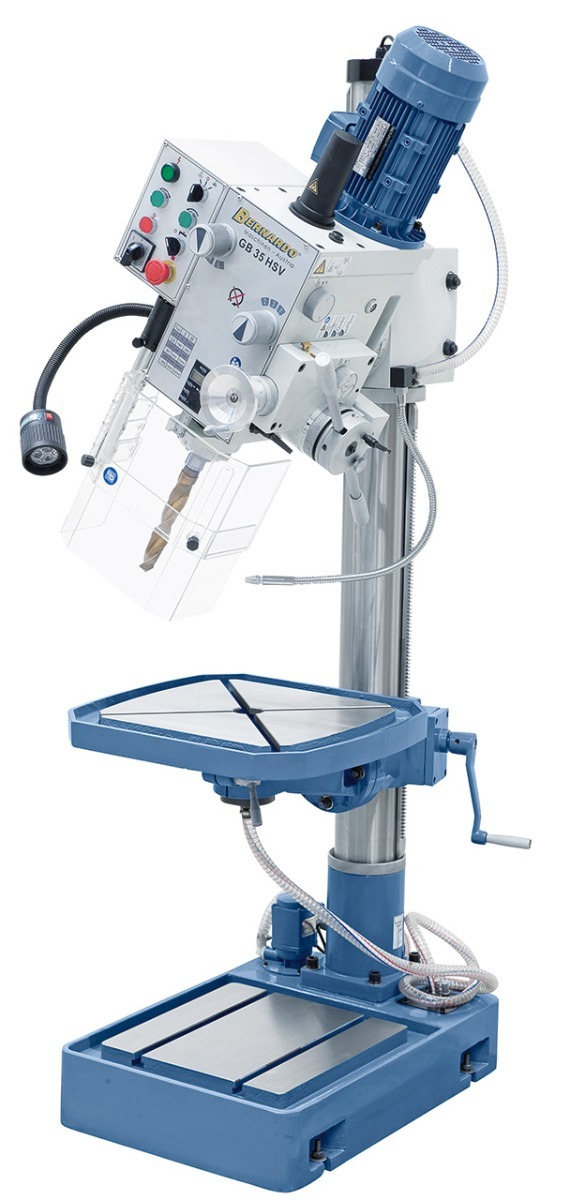

  • Głowica odchylana w zakresie 180˚ i obracana w zakresie 360˚
  • Układ chłodzenia ora oświetlenie LED w zakresie dostawy

Specyfikacja techniczna

Wydajność wiercenia maks.32 mm
Wydajność wiercenia w odlewieb.d mm
Wydajność gwintowanie maks.n.d. M
Uchwyt wiertarski1 – 16 / B 16 mm
Stożek uchwytu wrzecionaMK 4
Prędkość obrotowa wrzeciona min.75 obr./min.
Prędkość obrotowa wrzeciona max.3200 obr./min.
Zmiana obrotów - ilosć biegów / bezstop.12
Sposób przenoszenia napęduprzekładnia
Automatyczny posuwu wrzeciona - zakres0,10 / 0,18 / 0,26 mm/obr.

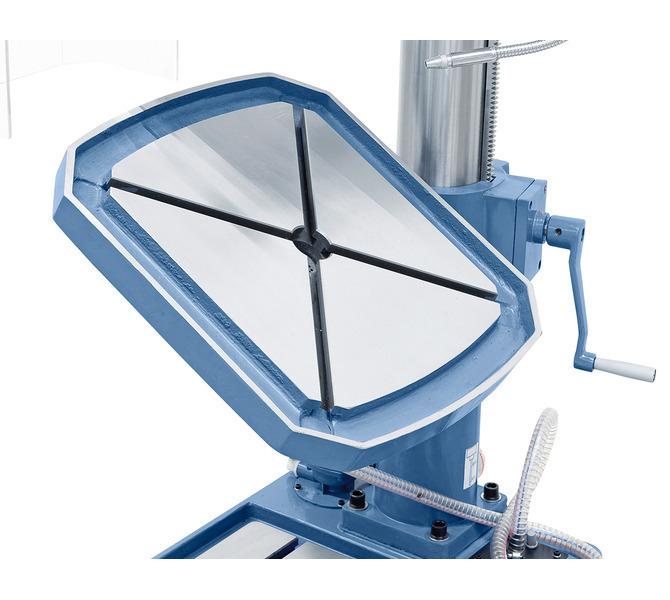

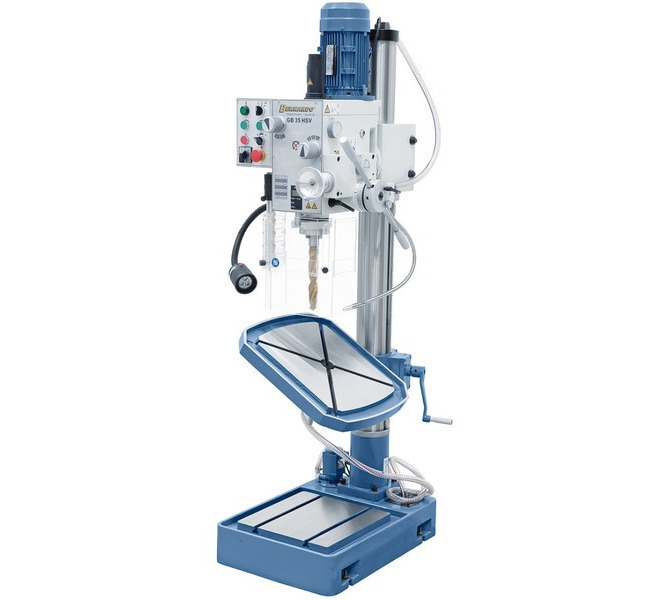

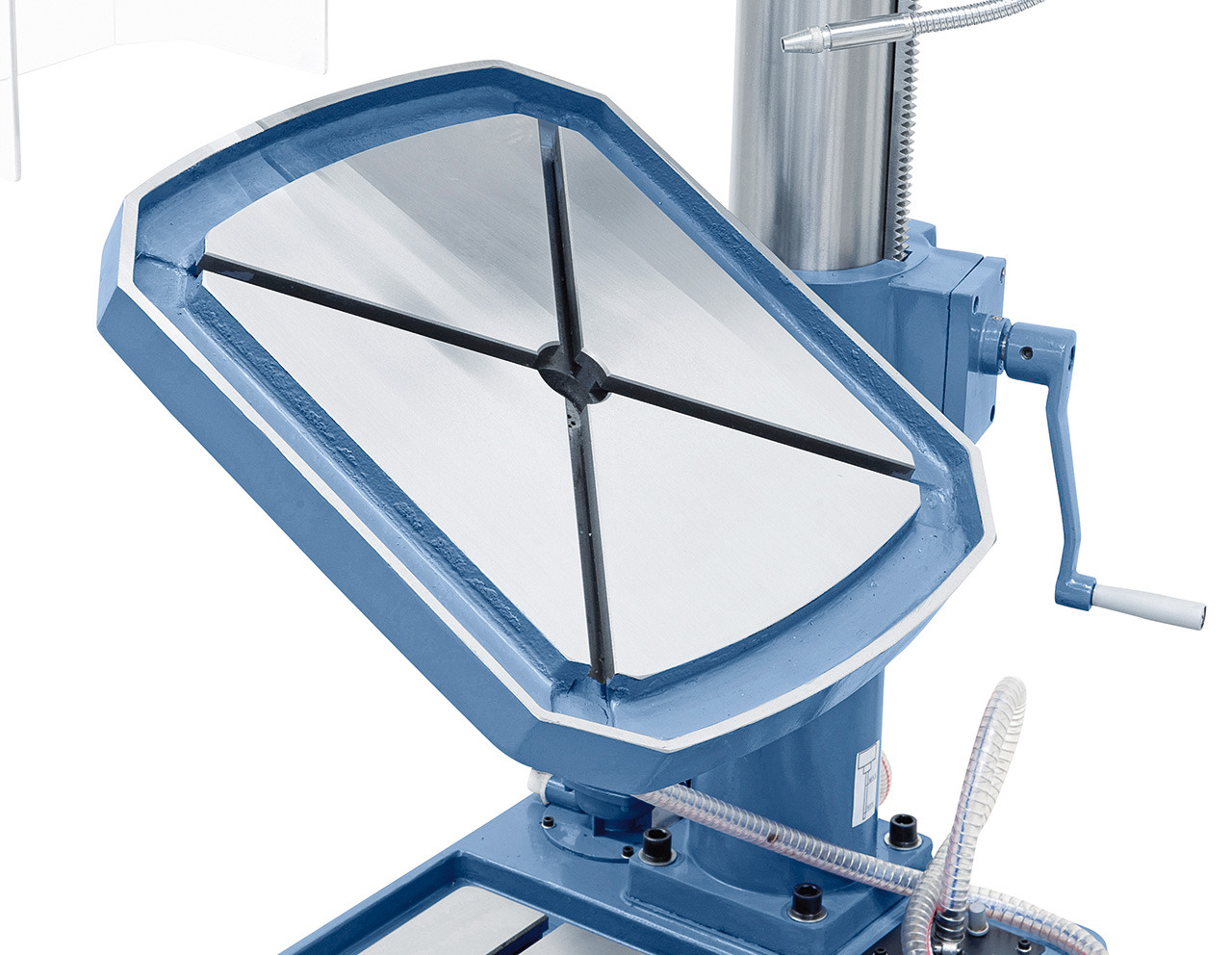

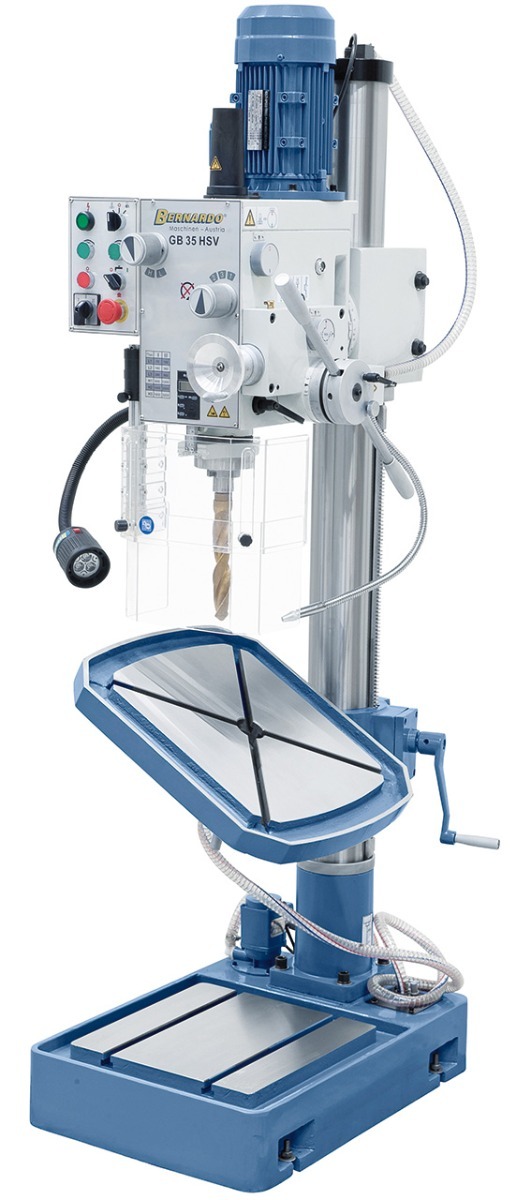

Wychylanie stołu wiertarskiego-45° - +45°
Wychylanie wrzeciennika180° i 360°
Odstęp wrzeciono / kolumna maks.295 mm
Odstęp wrzeciono / stół maks.775 mm
Odstęp wrzeciono / płyta dolna maks.1185 mm
Skok pinoli125 mm
Średnica kolumny115 mm
Wielkość stołu - szerokość500 mm
Wielkość stołu - głębokość455 mm
Powierzchnia robocza płyty dolnej375 x 365 mm
Rowki T-owe (ilość, rozmiar, rozstaw)14 mm
Moc silnika1,5 / 2,2 kW
Moc silnika S1 100%1,1 / 1,5 kW
Napięcie400 V
Wymiary - szerokość630 mm
Wymiary - głębokość700 mm
Wymiary - wysokość2050 mm
Waga ok.340 kg
TYPOWE DLA TEGO MODELU
Układ chłodzeniaW zestawie
Automatyczny posuw wrzecionaTAK
Bezstopniowa reg. obrotówNIE

Zakres dostawy

  • Uchwyt szybkomocujący 1 - 16mm / B 16
  • Trzpień uchwytu wiertarskiego MK 4 / B 16
  • Tulejka redukcyjna MK 4 / 3
  • Osłona
  • Narzędzia do obsługi

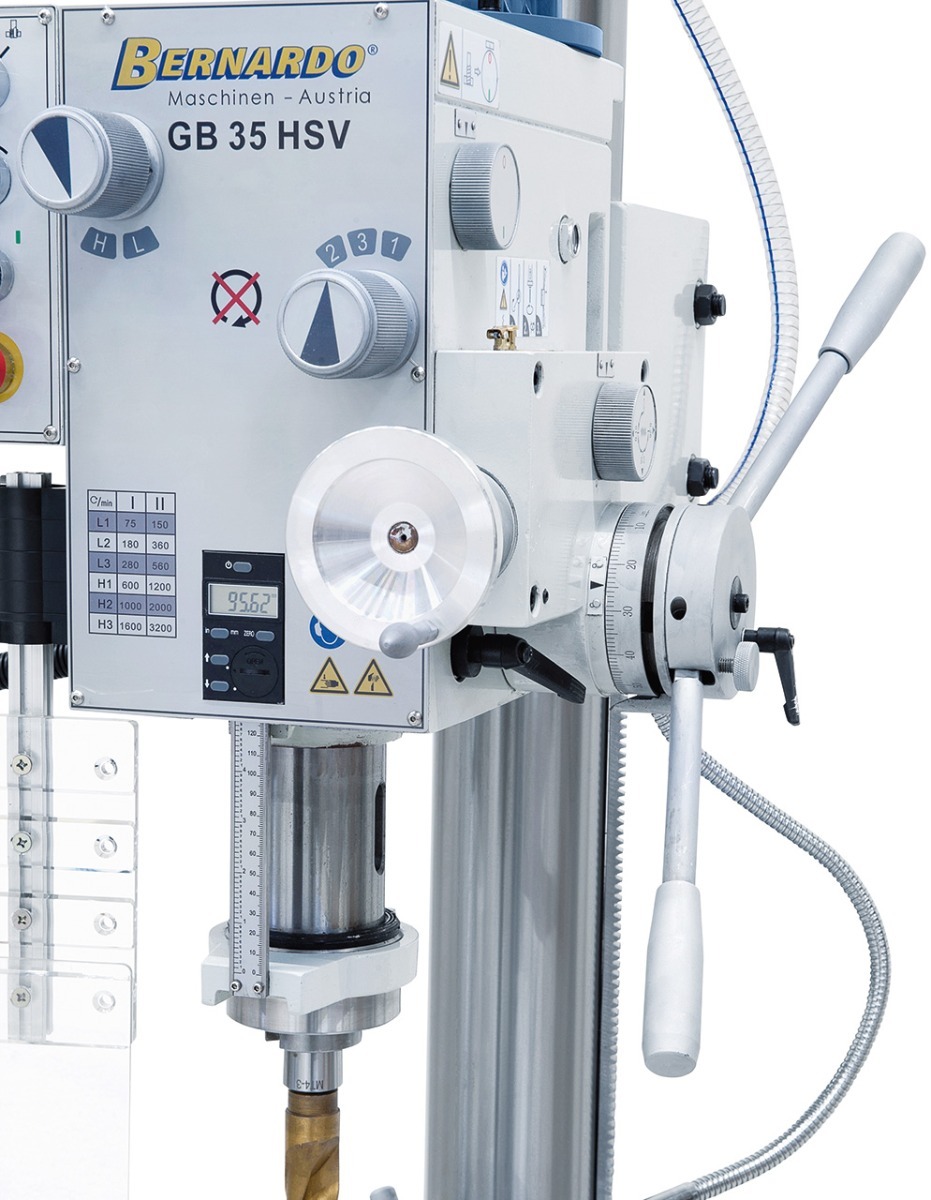

  • Cyfrowy wyświetlacz głębokości
  • Układ chłodzenia
  • Oświetlenie LED
