{{selectedProduct.name}}

Nr kat.: 01-1286XL

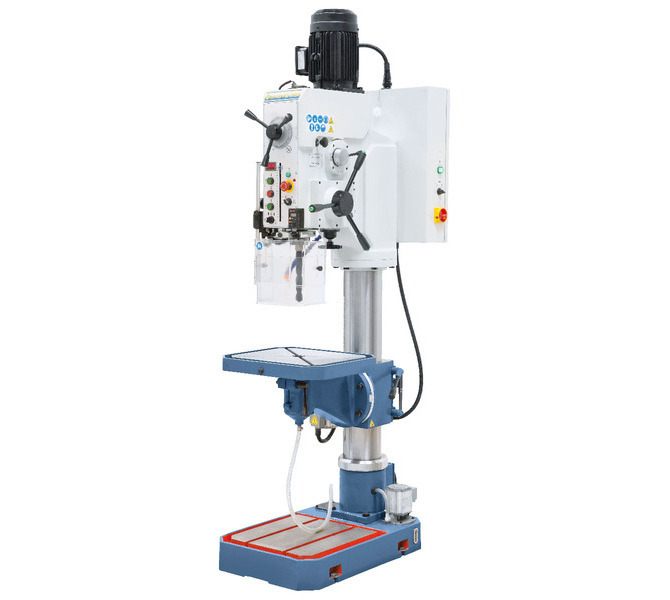

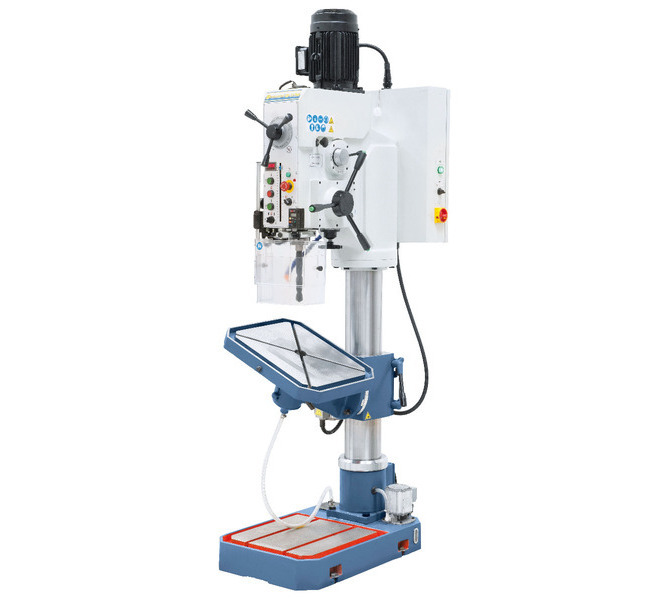

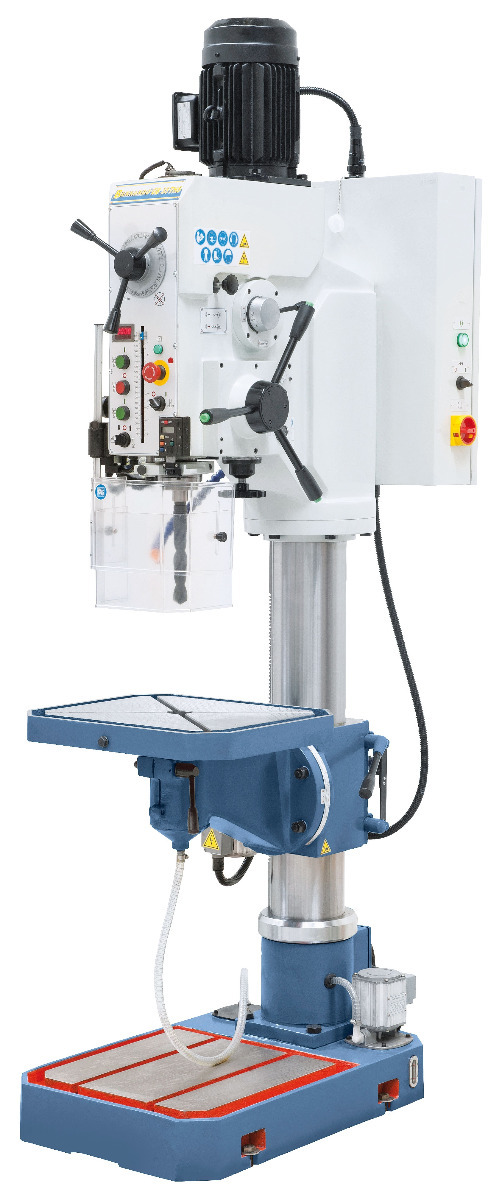

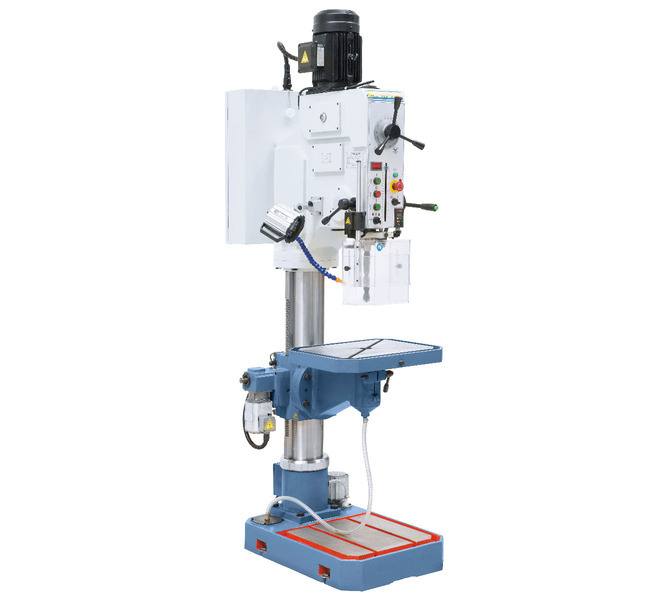

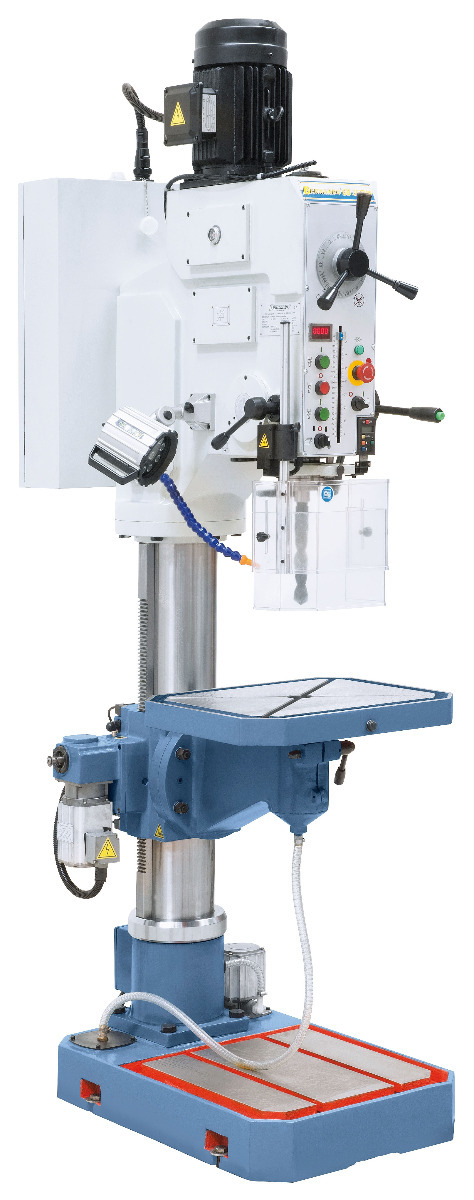

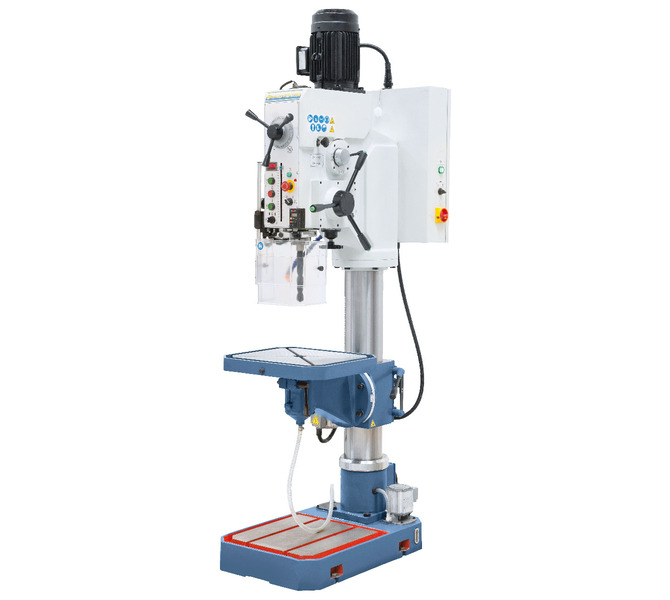

Przemysłowa wiertarka kolumnowa GB 35 THS wyposażona jest seryjnie w motoryczne podnoszenie stołu, oraz elektromechaniczny posuw wrzeciona. W zakresie dostawy zawarty jest cyfrowy wyświetlacz głębokości wiercenia oraz prędkości obrotowej. Wiercenie do 35 mm. W stosunku do modelu TH, model THS to wyższa prędkość obrotowa, więcej prędkości posuwu, kolumna o zwiększonej średnicy, płyta dolna o większym rozmiarze oraz większa waga całej maszyny.



Numer katalogowy:

Przemysłowa wiertarka kolumnowa GB 35 THS wyposażona jest seryjnie w motoryczne podnoszenie stołu, oraz elektromechaniczny posuw wrzeciona. W zakresie dostawy zawarty jest cyfrowy wyświetlacz głębokości wiercenia oraz prędkości obrotowej. Wiercenie do 35 mm. W stosunku do modelu TH, model THS to wyższa prędkość obrotowa, więcej prędkości posuwu, kolumna o zwiększonej średnicy, płyta dolna o większym rozmiarze oraz większa waga całej maszyny.

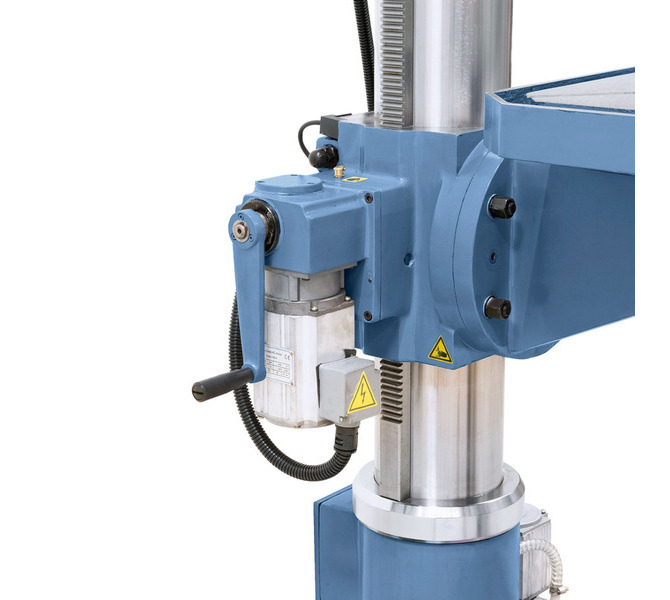

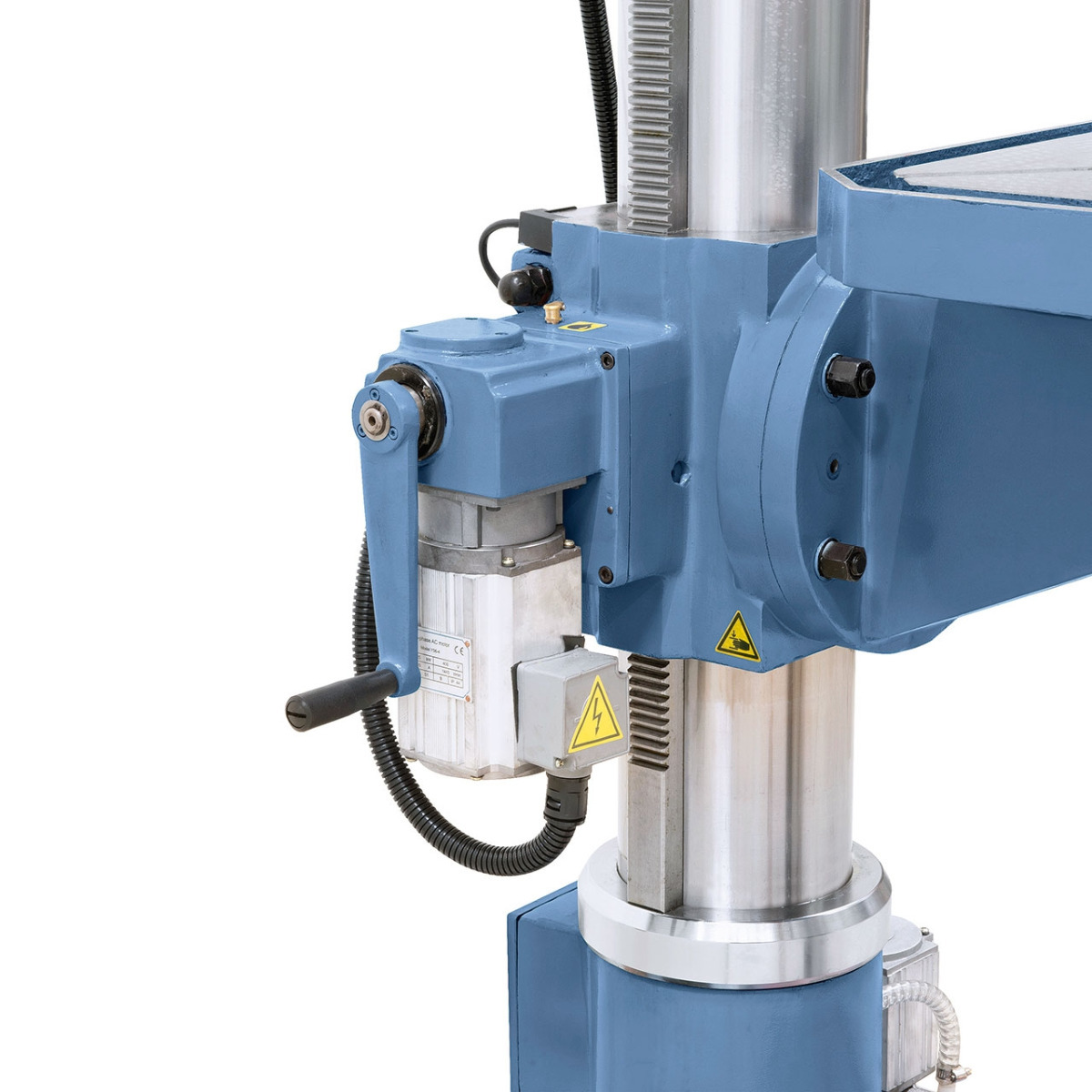

  • Wyposażona seryjnie w motoryczne ustawianie wysokości stołu
  • Automatyczny wyrzutnik narzędzi oraz tryb do gwintowania
  • Szybkie i łatwe ustawianie prędkości obrotowej za pomocą przekładni przy głowicy

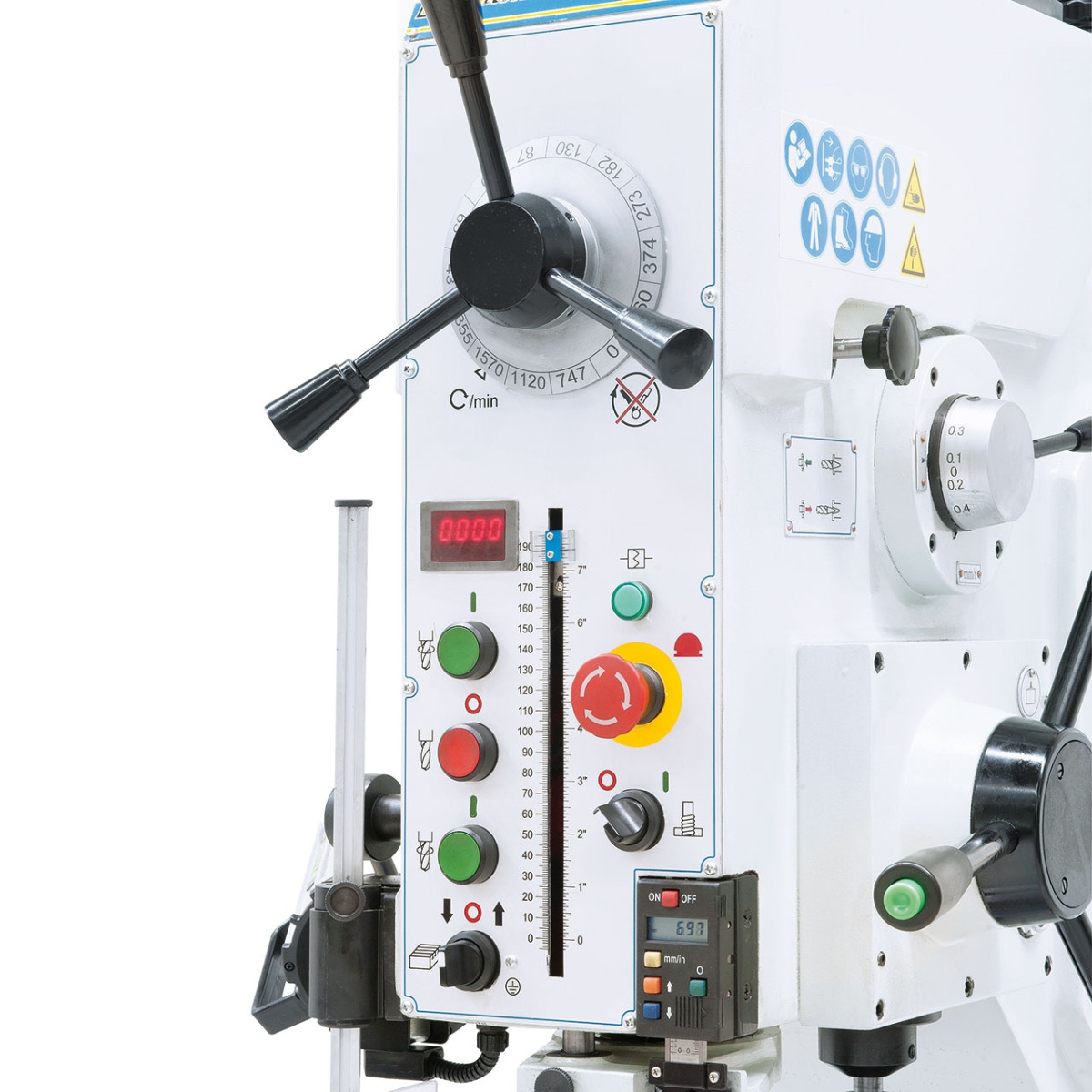

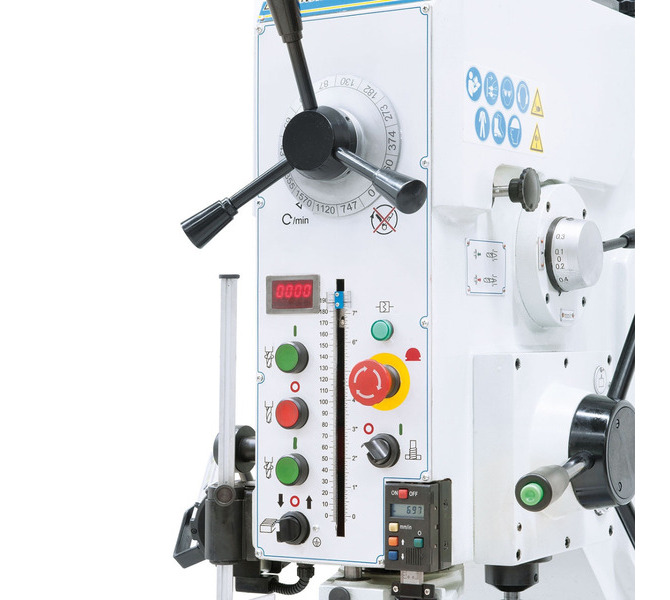

  • Cyfrowy wskaźnik głębokości wiercenia oraz prędkości obrotowej

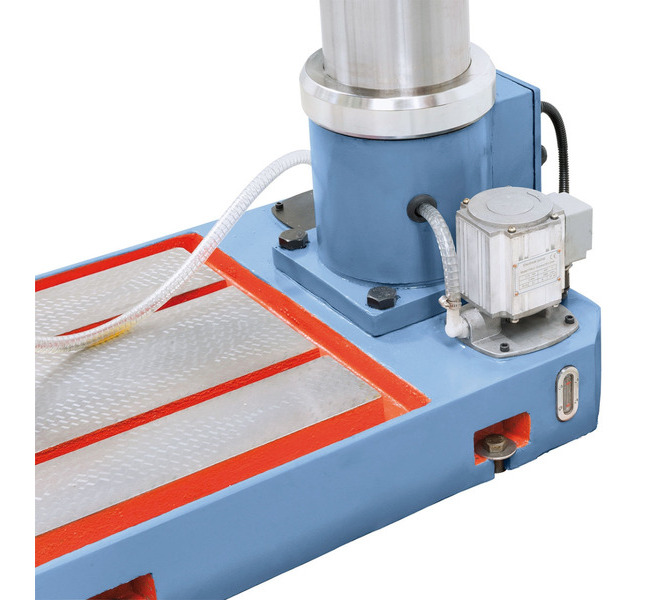

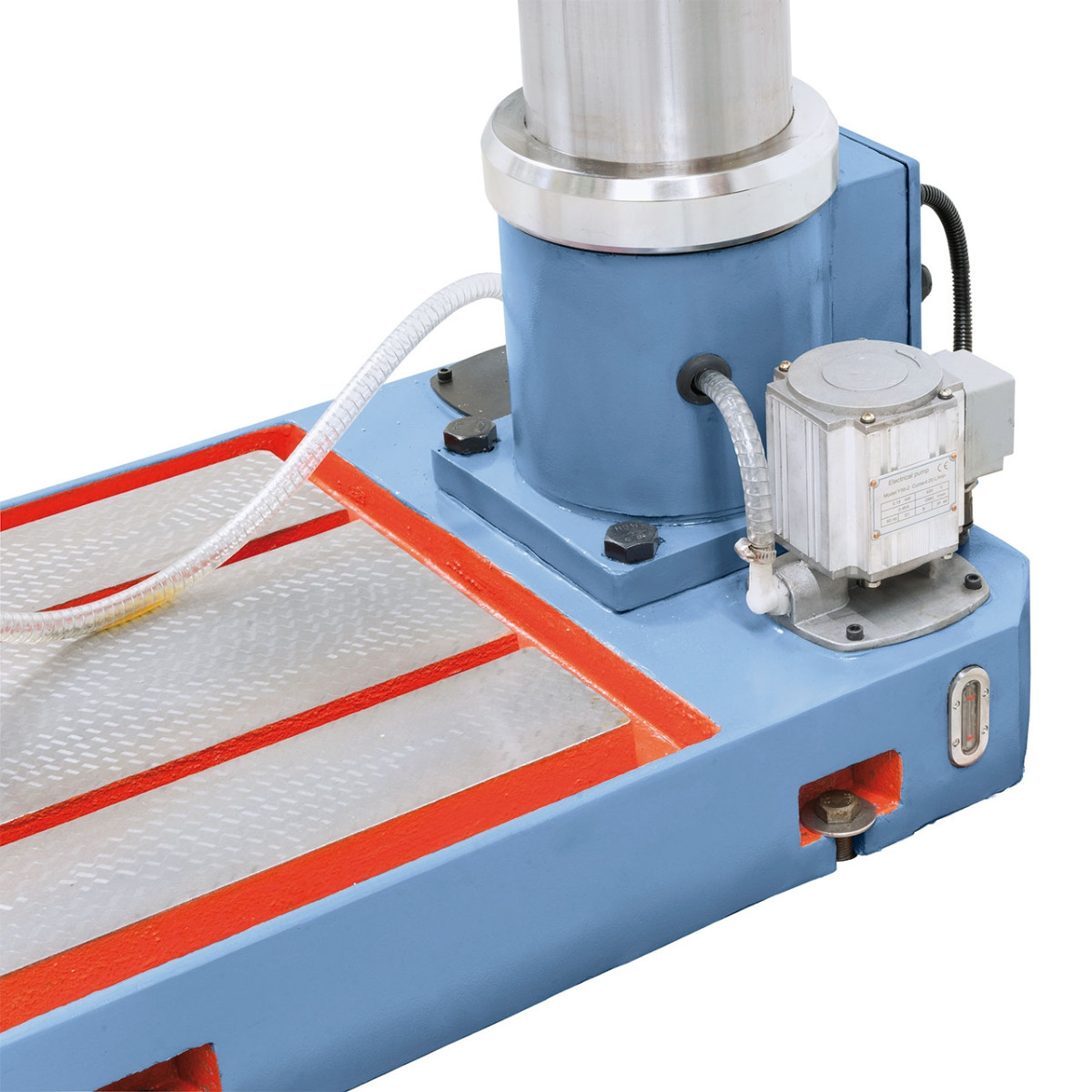

  • Podstawa dolna o wymiarach (400x410mm) z pompą układu chłodzenia

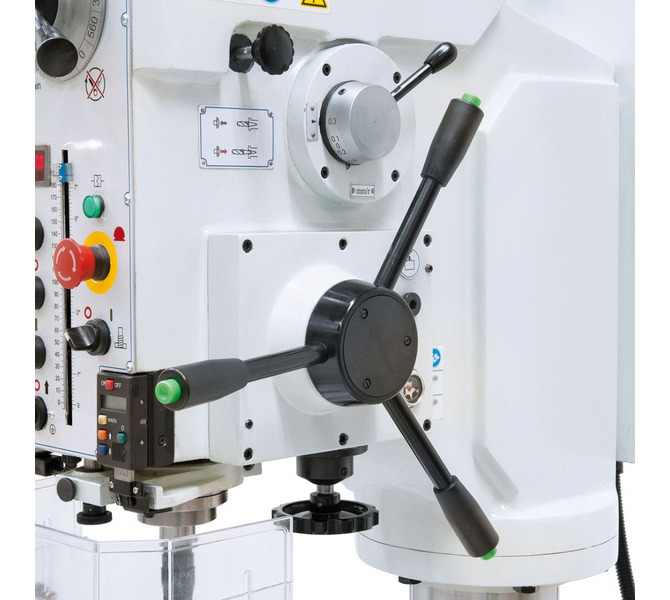

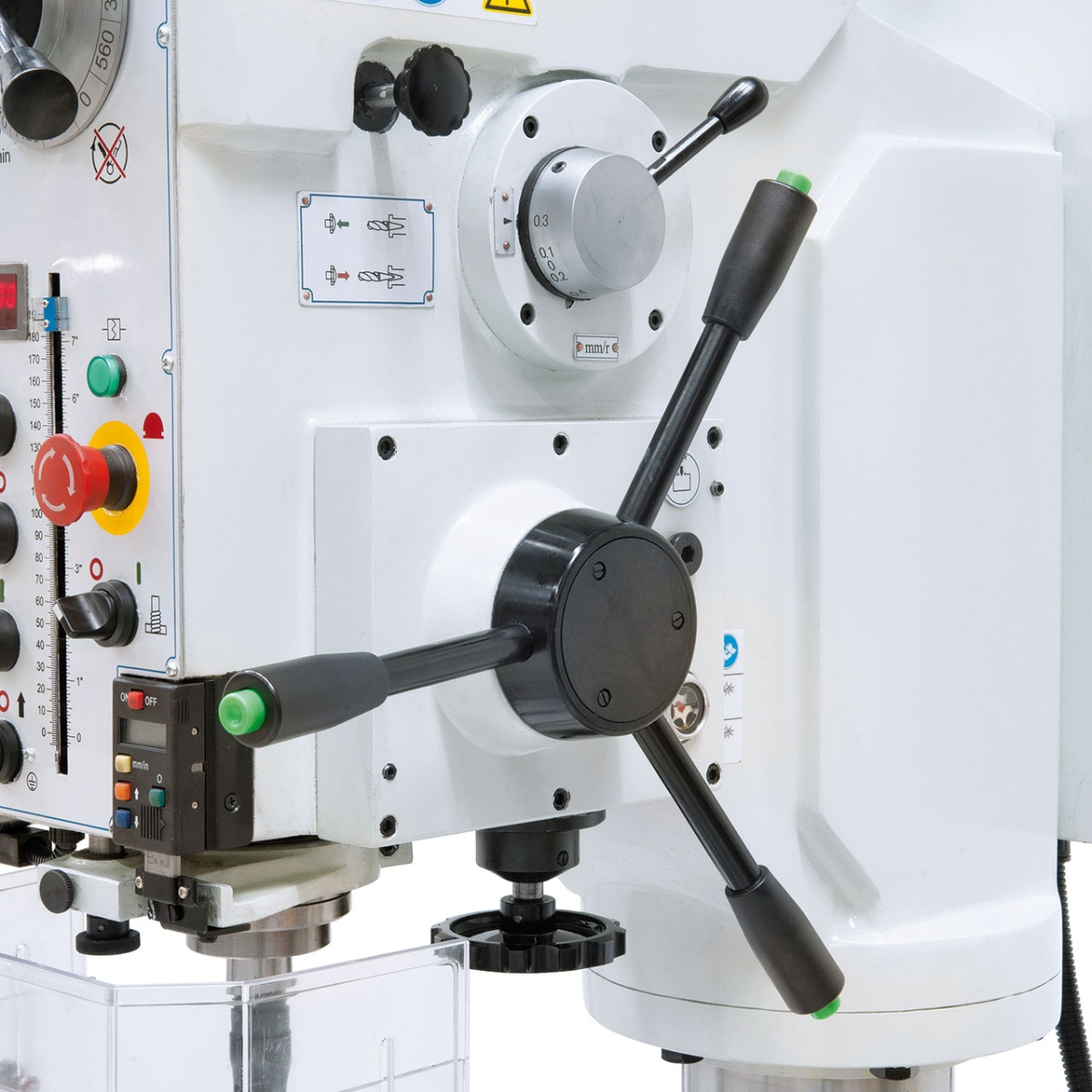

  • Elektromechaniczny posuw wrzeciona
  • Cicha praca maszyny dzięki hartowanym i szlifowanym kołom zębatym
  • Wysokiej jakości łożyska kulkowe

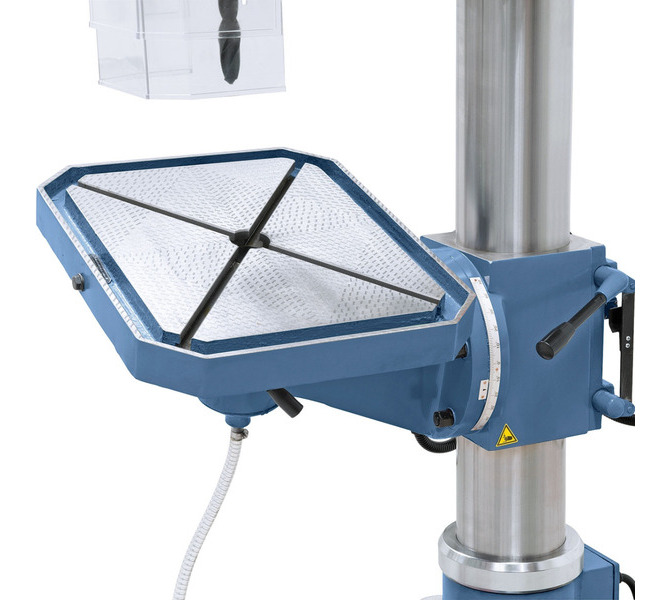

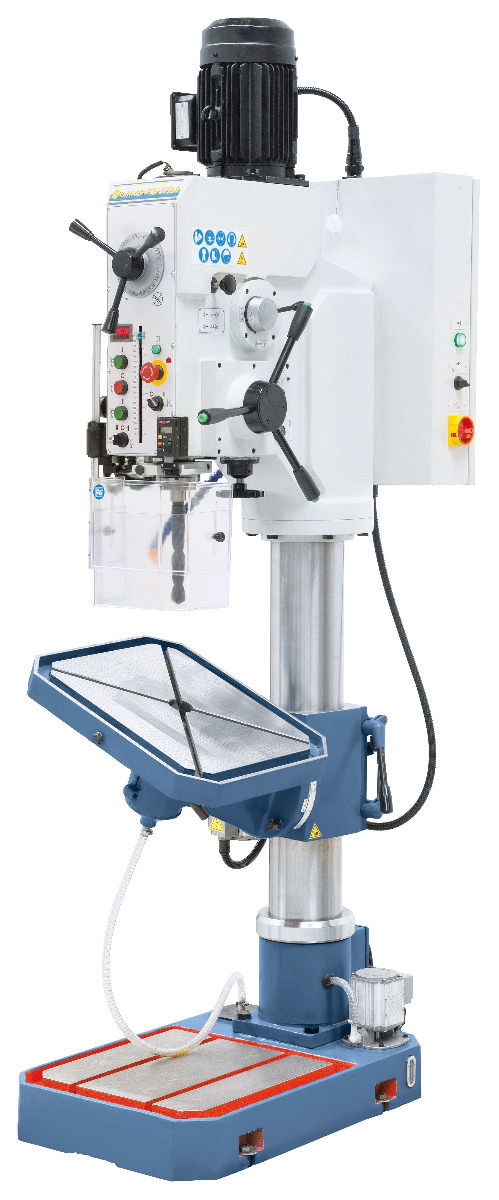

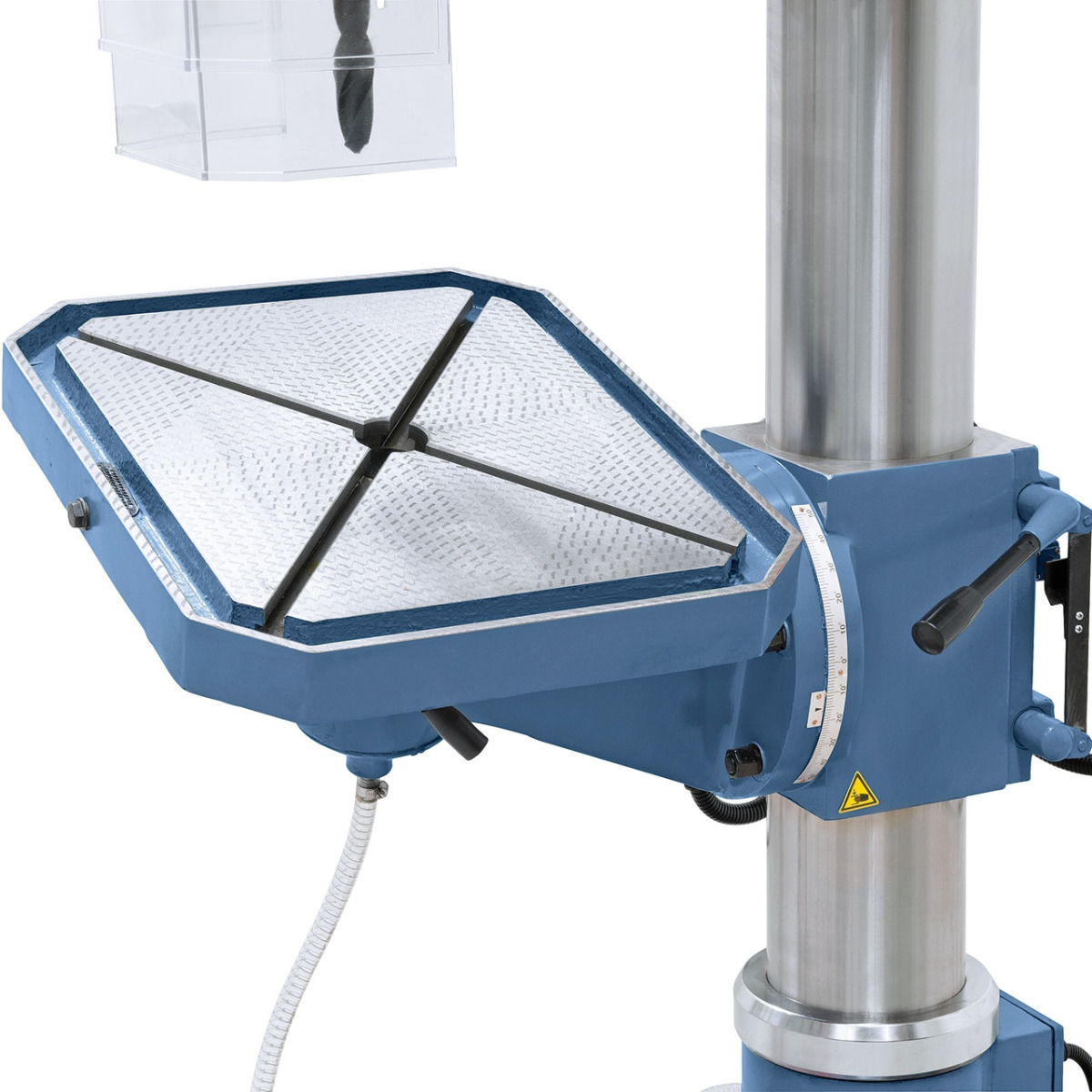

  • Masywny stół roboczy (ręcznie polerowany), odchylany i obracany

Specyfikacja techniczna

Wydajność wiercenia maks.35 mm
Wydajność wiercenia w odlewie40 mm
Wydajność gwintowanie maks.24 M
Uchwyt wiertarski1 - 13 / B 16 mm
Stożek uchwytu wrzecionaMK 4
Prędkość obrotowa wrzeciona min.43 obr./min.
Prędkość obrotowa wrzeciona max.2355 obr./min.
Zmiana obrotów - ilosć biegów / bezstop.12
Sposób przenoszenia napęduprzekładnia
Automatyczny posuwu wrzeciona - zakres0,1 / 0,2 / 0,3 / 0.4 mm/obr.
Wychylanie stołu wiertarskiego-45° - +45°
Wychylanie wrzeciennikan.d.
Odstęp wrzeciono / kolumna maks.340 mm
Odstęp wrzeciono / stół maks.580 mm
Odstęp wrzeciono / płyta dolna maks.1185 mm
Skok pinoli200 mm
Średnica kolumny160 mm
Wielkość stołu - szerokość540 mm
Wielkość stołu - głębokość440 mm
Powierzchnia robocza płyty dolnej430 x 440 mm
Rowki T-owe (ilość, rozmiar, rozstaw)14 mm
Moc silnika1.8 kW
Moc silnika S1 100%1.3 kW
Napięcie400 V
Wymiary - szerokość660 mm
Wymiary - głębokość900 mm
Wymiary - wysokość2240 mm
Waga ok.553 kg
TYPOWE DLA TEGO MODELU
Układ chłodzeniaW zestawie
Automatyczny posuw wrzecionaTAK
Bezstopniowa reg. obrotówNIE

Zakres dostawy

  • Uchwyt wiertarski z wieńcem zębatym 1 - 13 mm / B 16
  • Trzpień uchwytu MK 4 / B 16
  • Tuleja redukcyjna MK 4/ 3, MK 4/2. MK 3/1
  • Motoryczny posuw stołu
  • Układ chłodzenia
  • Elektromagnetyczny posuw trzpienia
  • Tryb do gwintowania
  • Automatyczny wyrzutnik narzędzi
  • Lampka LED
  • Cyfrowy wskaźnik prędkości
  • Cyfrowy wskaźnik głębokości wiercenia
  • Pokrywa ochronna
  • Regulowana na wysokość osłona
