{{selectedProduct.name}}

Nr kat.: 01-1301XL

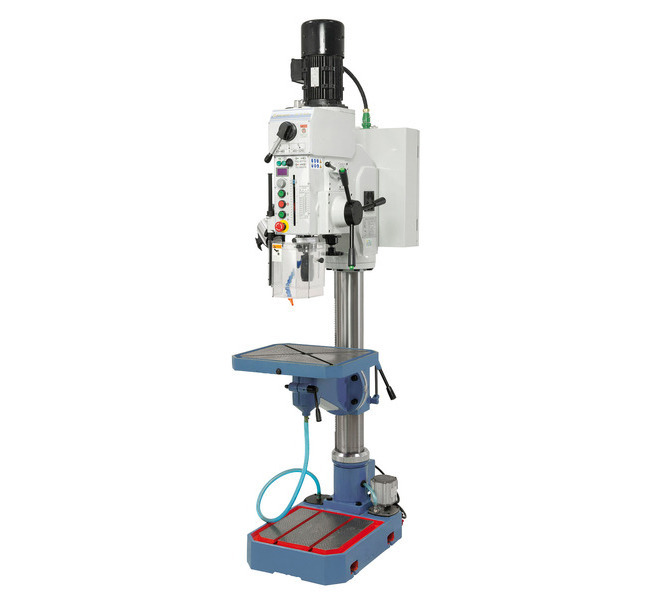

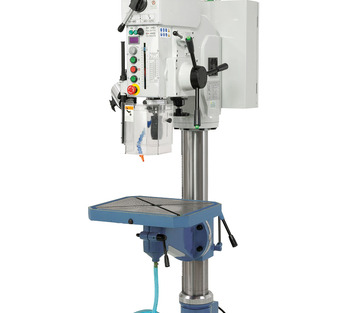

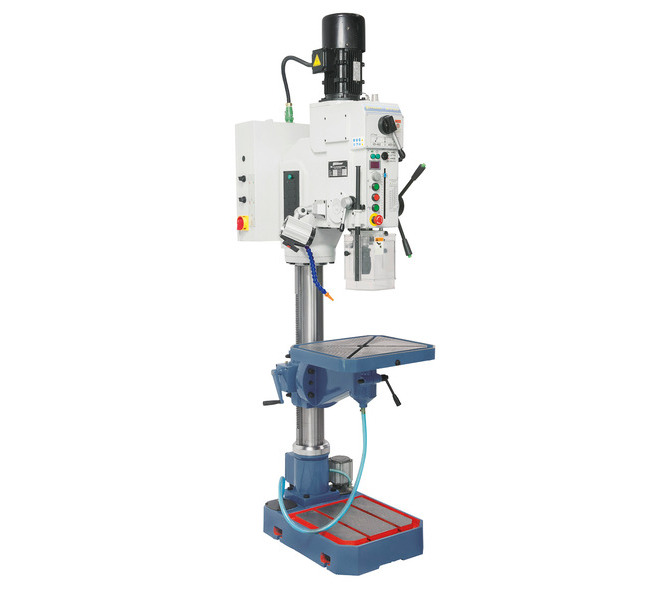

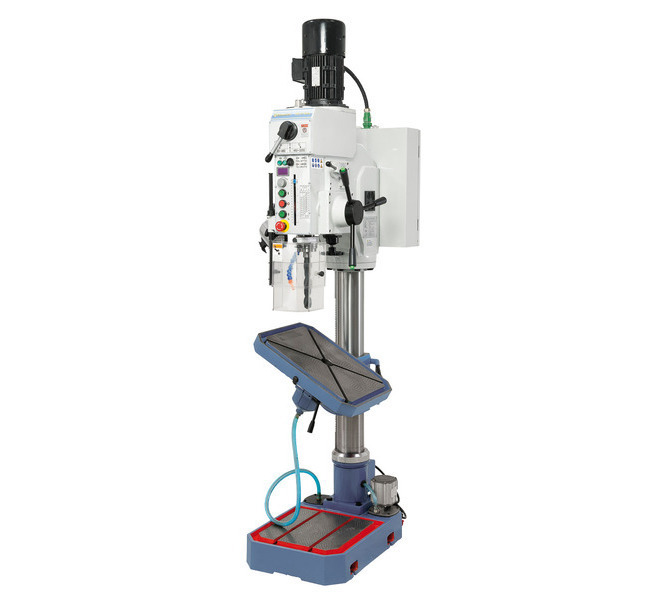

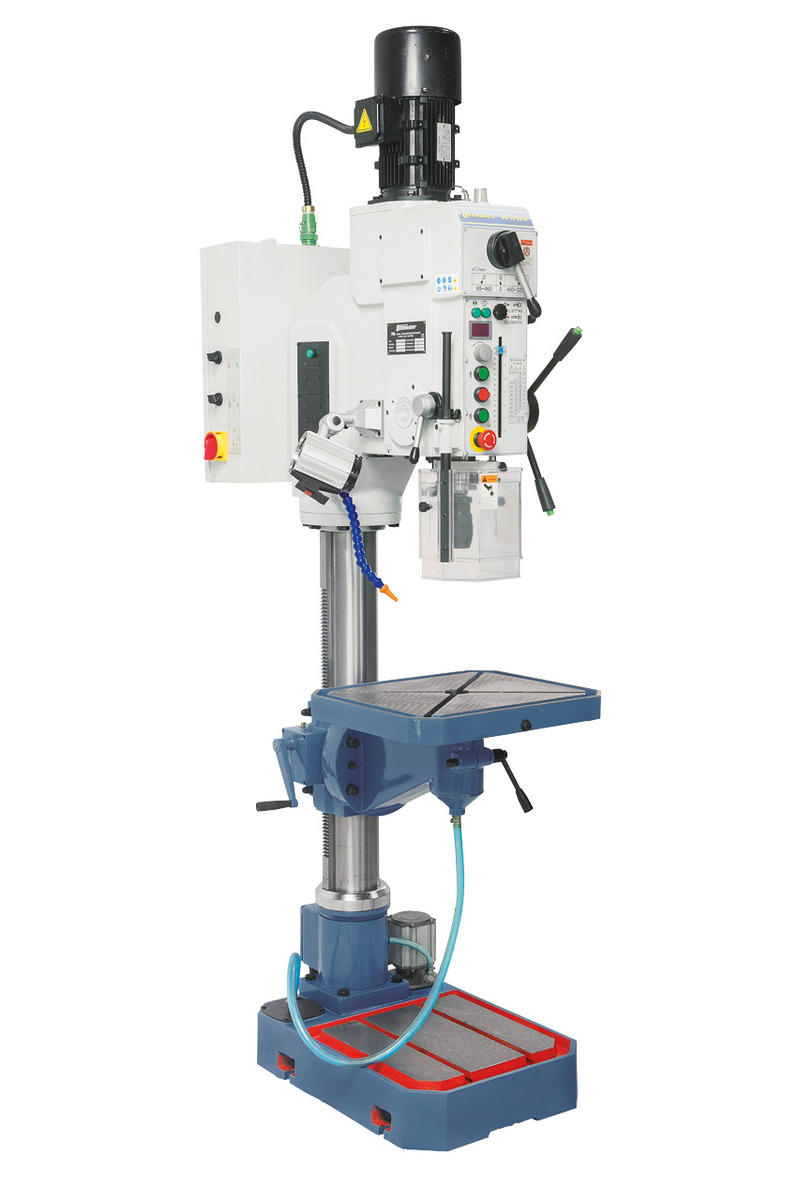

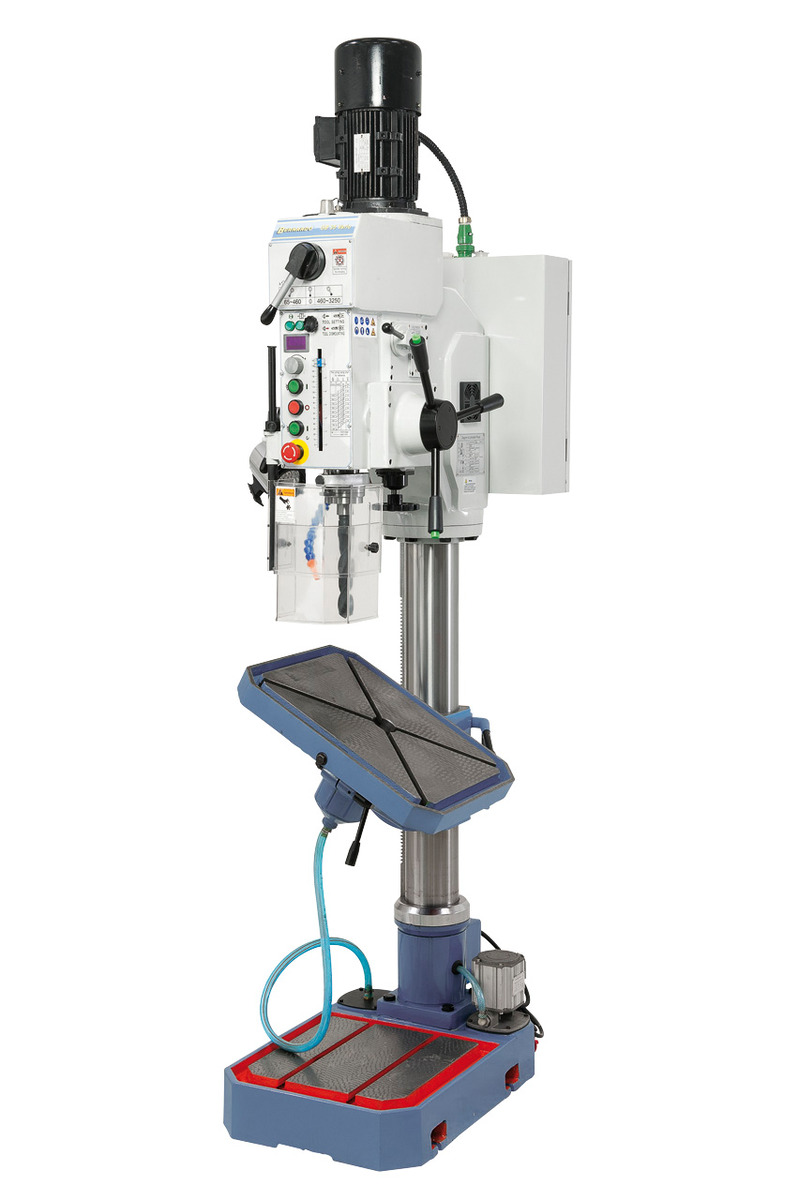

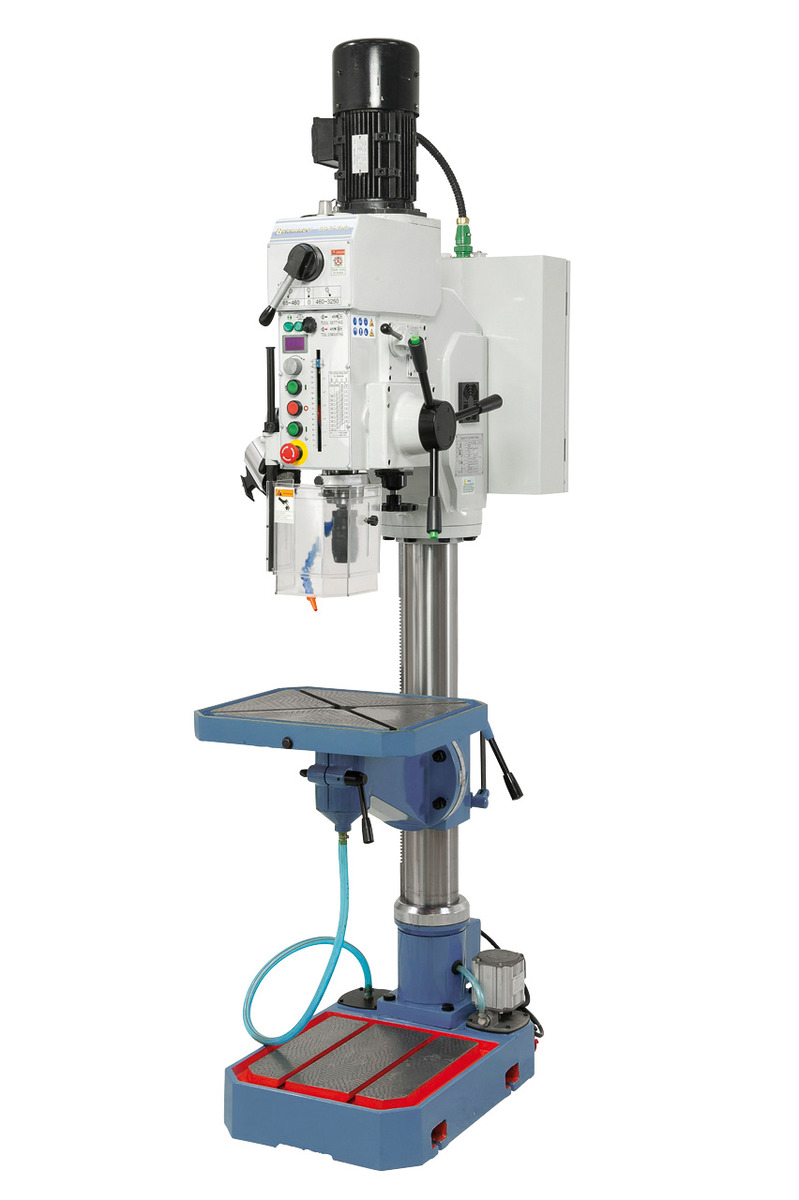

Wiertarka kolumnowa GB 35 Vario to ciężka maszyna wyposażona seryjnie w automatyczny posuw wrzeciona, oraz bezstopniową regulację prędkości obrotowej z odczytem na cyfrowym wyświetlaczu.

Numer katalogowy:

Wiertarka kolumnowa GB 35 Vario to ciężka maszyna wyposażona seryjnie w automatyczny posuw wrzeciona, oraz bezstopniową regulację prędkości obrotowej z odczytem na cyfrowym wyświetlaczu.

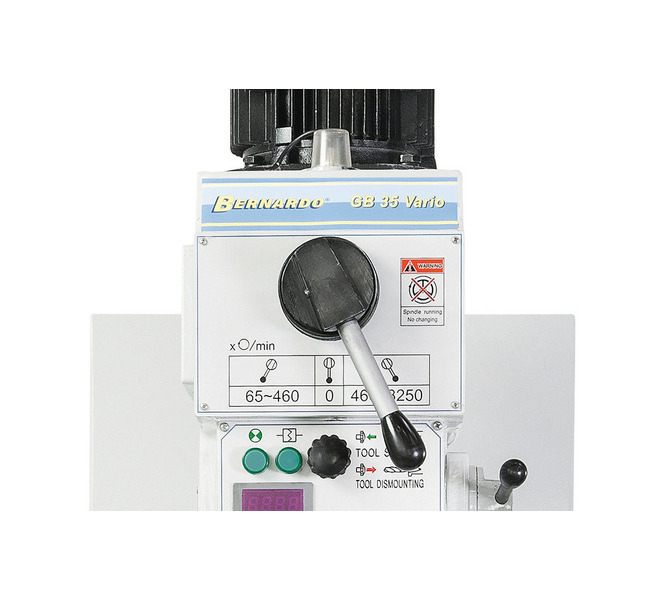

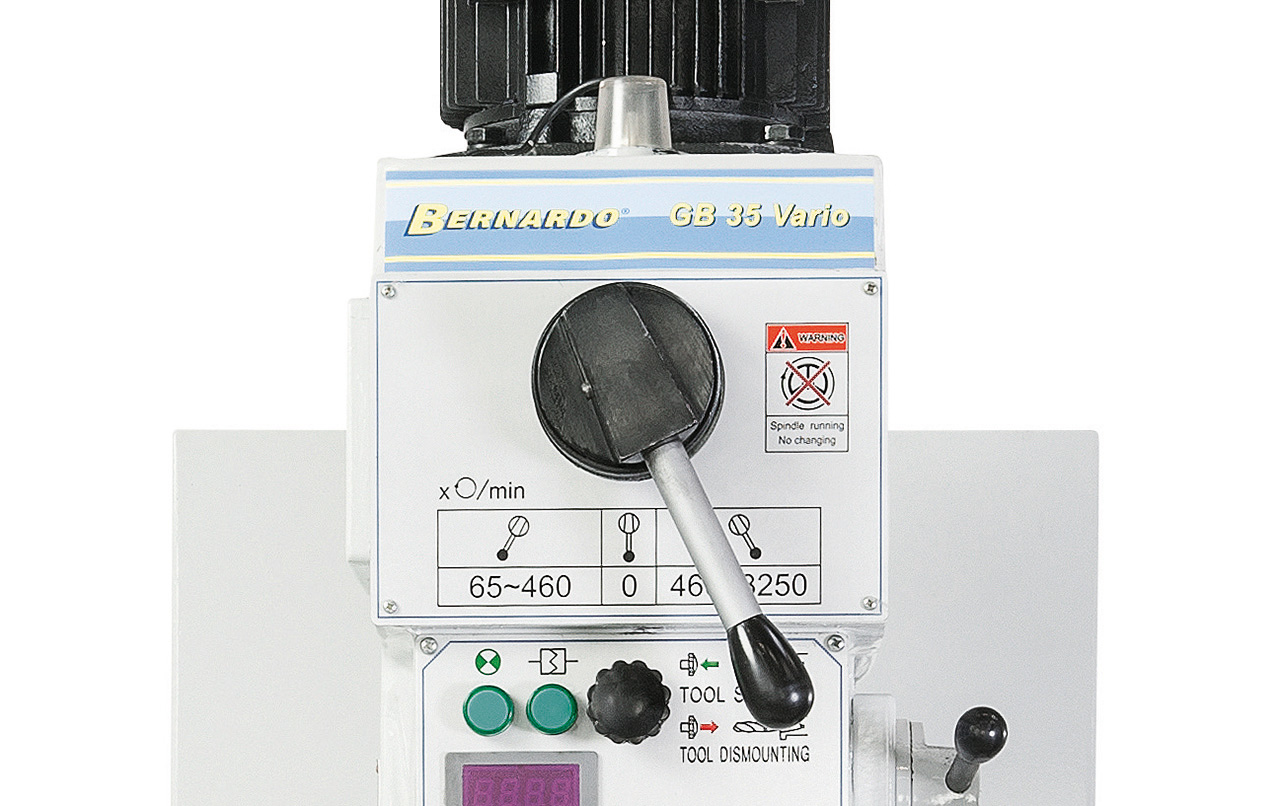

  • Bezstopniowa regulacja prędkości obrotowej
  • Automatyczny wyrzutnik narzędzi oraz urządzenie do gwintowania w zakresie dostawy
  • Elektromechaniczny posuw wrzeciona, ustawiany od 0,1 – 0,3 mm/obr.

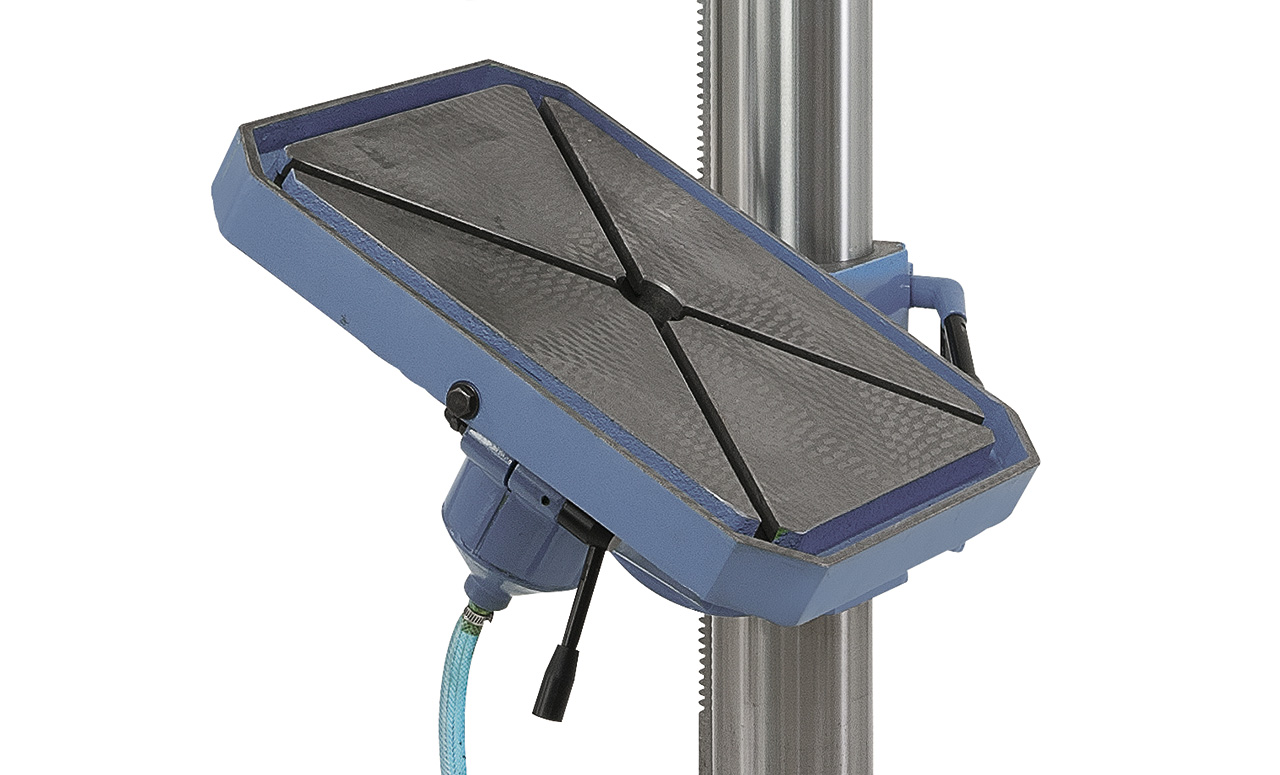

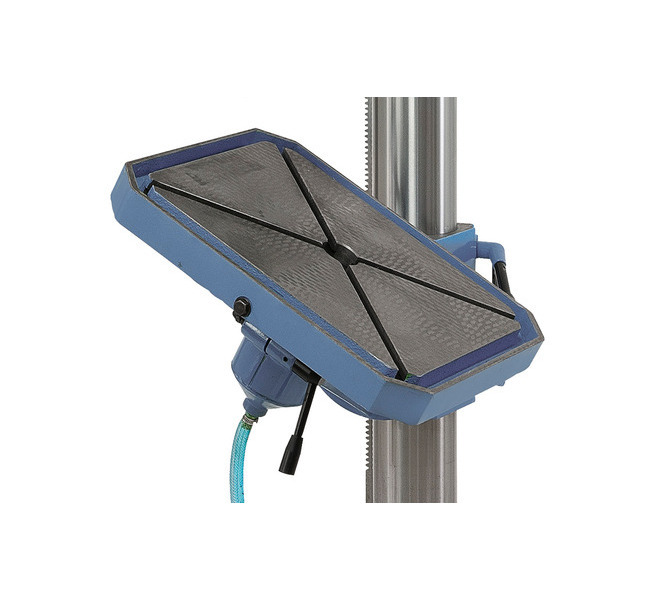

  • Masywny, odchylany stół żeliwny

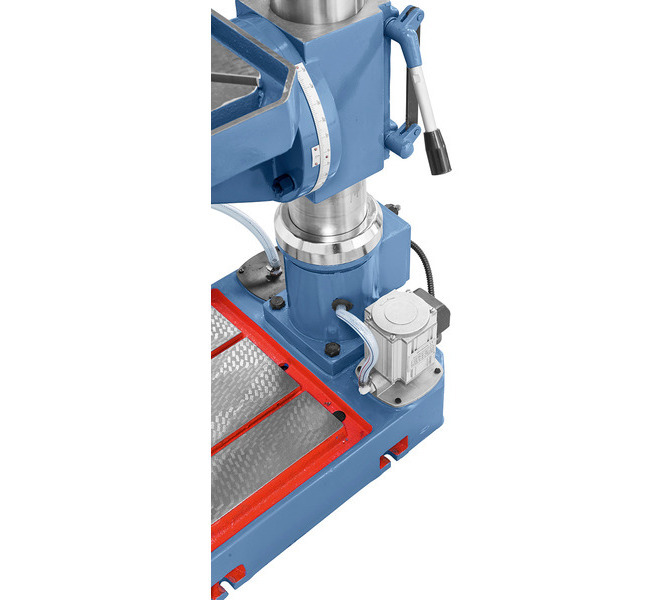

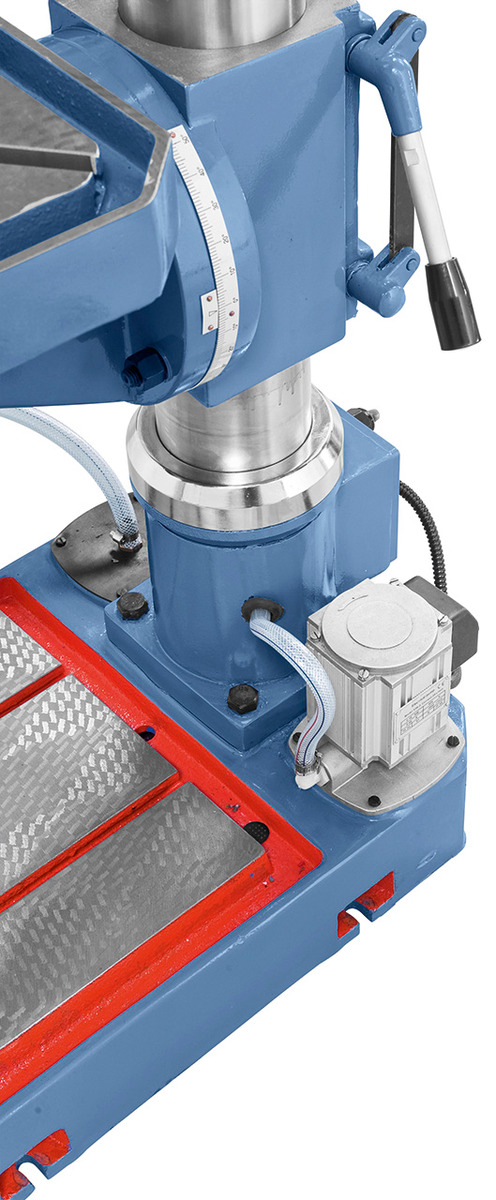

  • Duża płyta dolna z T-rowkami umożliwia obrabianie dużych elementów
  • Gwarantowana dokładność współosiowości ≤ 0,02 mm
  • Bardzo cicha praca dzięki kołom zębatym ze stali hartowanej i szlifowanej
  • Regulowany ogranicznik głębokości wiercenia ze skalą




Specyfikacja techniczna

Wydajność wiercenia maks.35 mm
Wydajność wiercenia w odlewie40 mm
Wydajność gwintowanie maks.24 M
Uchwyt wiertarski1 - 13 / B 16 mm
Stożek uchwytu wrzecionaMK 4
Prędkość obrotowa wrzeciona min.65 obr./min.
Prędkość obrotowa wrzeciona max.3250 obr./min.
Zmiana obrotów - ilosć biegów / bezstop.bezstopniowo (65 - 460 / 460 - 3250)
Sposób przenoszenia napęduprzekładnia
Automatyczny posuwu wrzeciona - zakres0,1 / 0,2 / 0,3 mm/obr.
Wychylanie stołu wiertarskiego-45° - +45°
Wychylanie wrzeciennikan.d.
Odstęp wrzeciono / kolumna maks.320 mm
Odstęp wrzeciono / stół maks.580 mm
Odstęp wrzeciono / płyta dolna maks.1145 mm
Skok pinoli160 mm
Średnica kolumny120 mm
Wielkość stołu - szerokość500 mm
Wielkość stołu - głębokość420 mm
Powierzchnia robocza płyty dolnej365 x 370 mm
Rowki T-owe (ilość, rozmiar, rozstaw)14 mm
Moc silnika2.2 kW
Moc silnika S1 100%1.5 kW
Napięcie400 V
Wymiary - szerokość600 mm
Wymiary - głębokość870 mm
Wymiary - wysokość2170 mm
Waga ok.375 kg
TYPOWE DLA TEGO MODELU
Układ chłodzeniaW zestawie
Automatyczny posuw wrzecionaTAK
Bezstopniowa reg. obrotówTAK

Zakres dostawy

  • Uchwyt wiertarski wieńca zębatego 1 - 13 mm / B 16
  • Trzpień uchwytu do wierteł MK 4 / B 16
  • Tuleja redukcyjna MK 4 / 3, MK 4 / 2
  • Urządzenie do chłodziwa
  • Tryb do gwintowania
  • Elektromagnetyczny posuw wrzeciona
  • Lampa LED
  • Pierwsze napełnienie olejem Shell Tellus 46

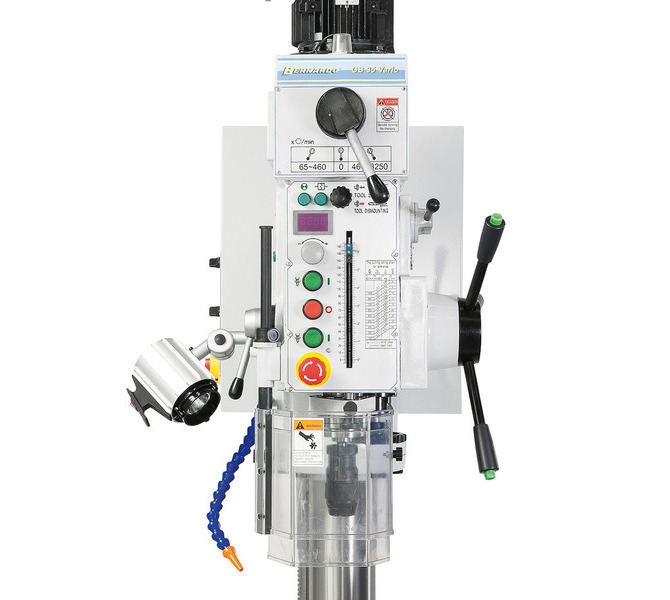

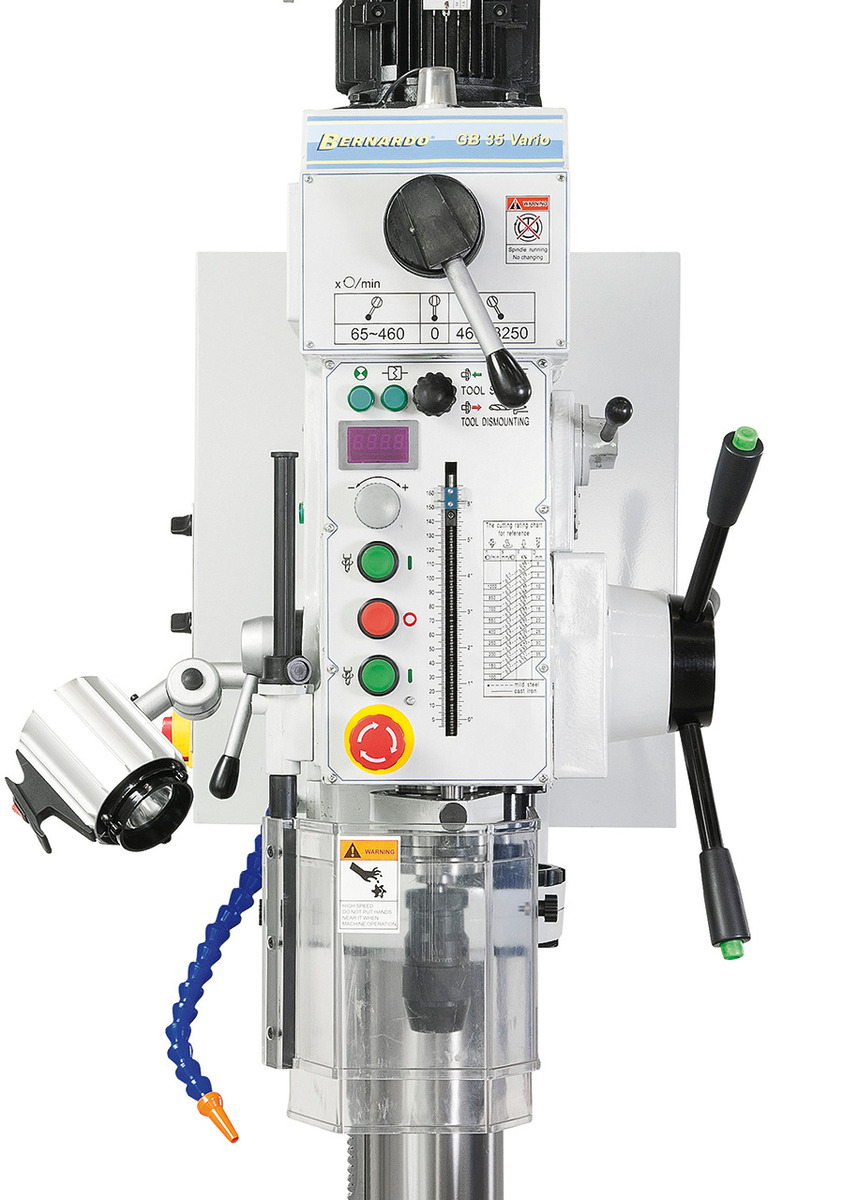

  • Cyfrowy wyświetlacz prędkości obrotowej
  • Pokrywa ochronna
