Nr kat.: 01-1296XL

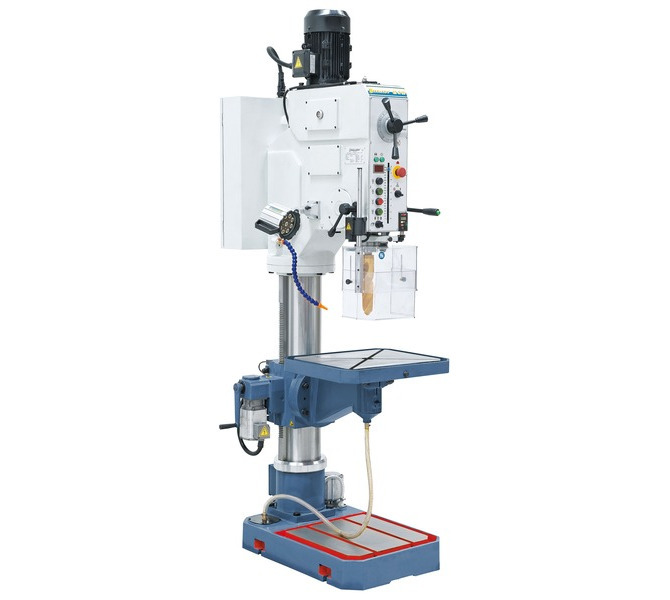

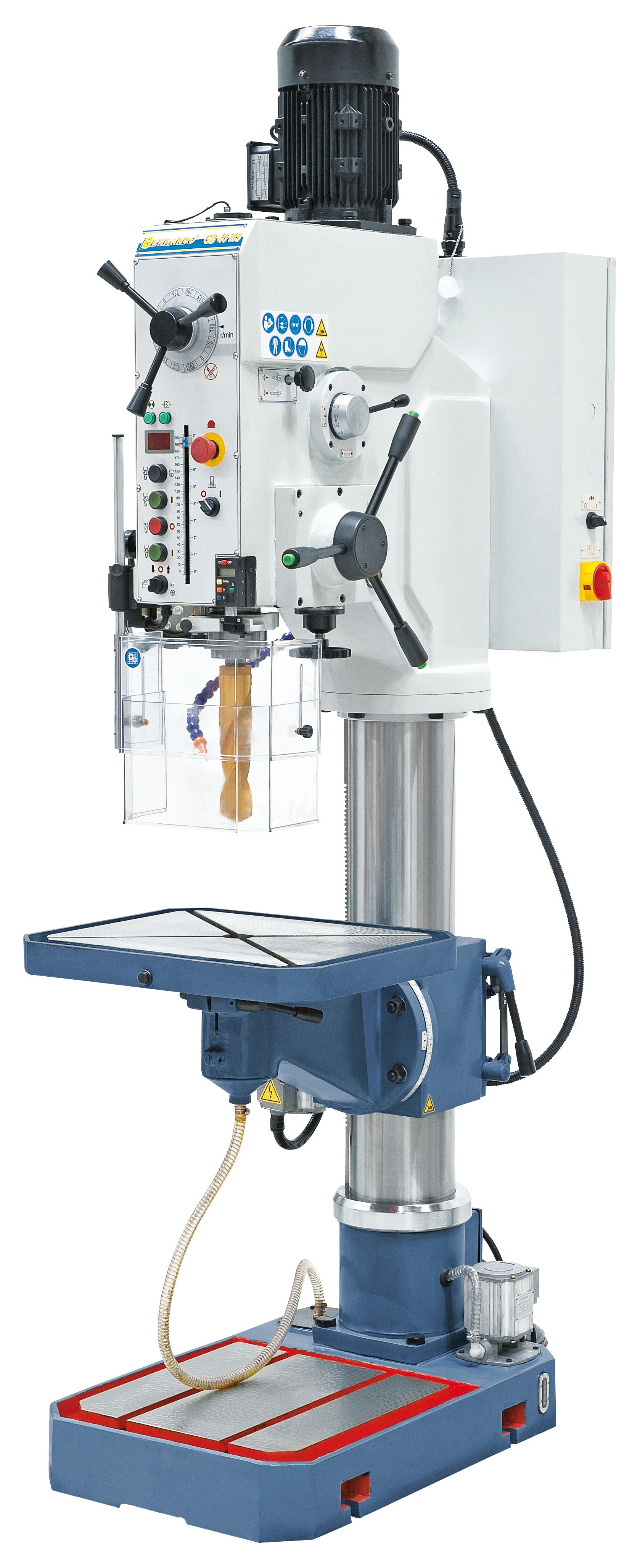

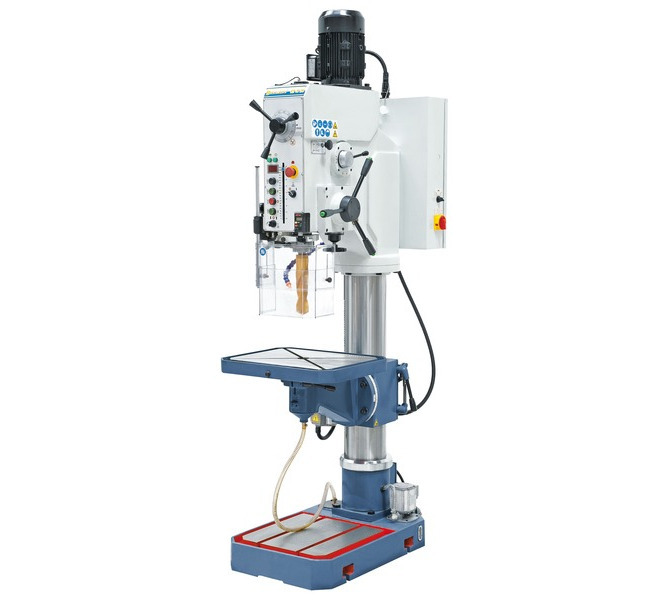

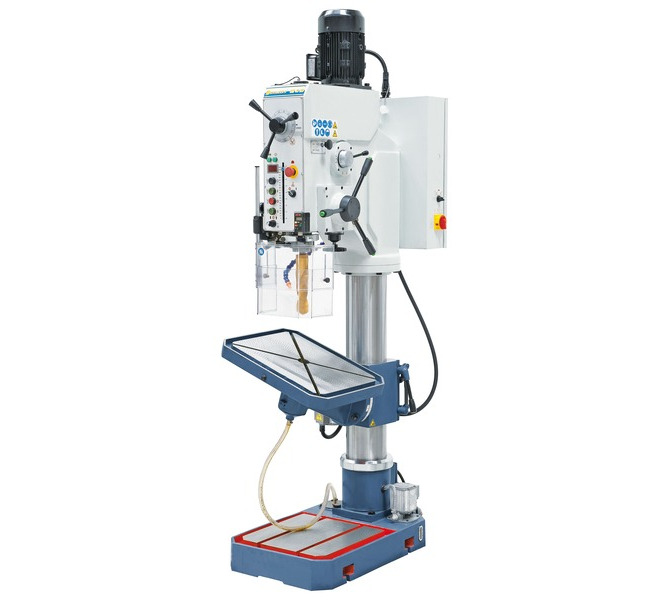

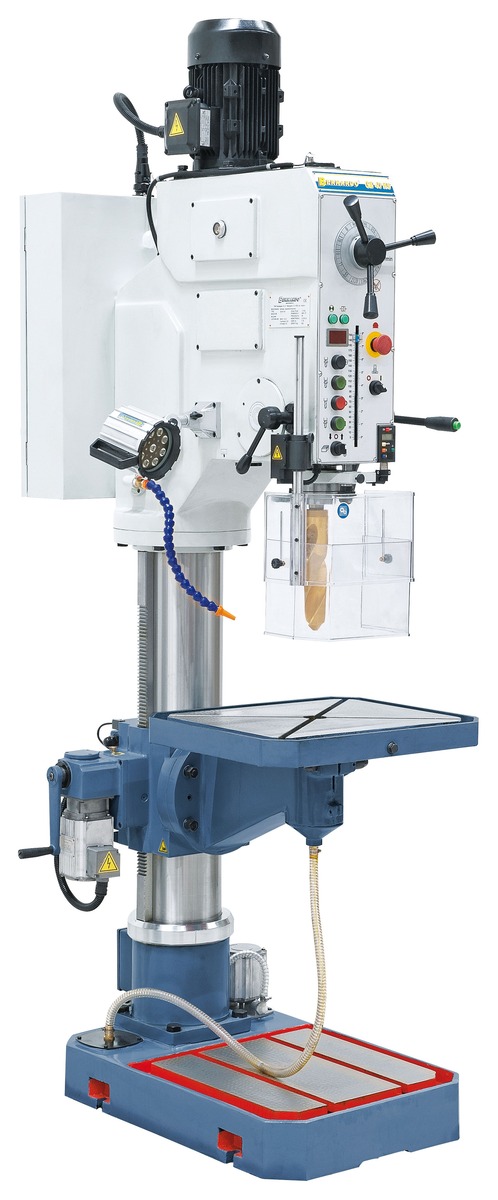

Wiertarka kolumnowa GB 40 HS charakteryzuje się dużą wydajnością wiercenia do 40 mm, masywną konstrukcją oraz bogatym wyposażeniem podstawowym. Dzięki temu model idealnie nadaje się zarówno do produkcji przemysłowej, jak i seryjnej. W standardzie automatyczny posu wrzeciona , motorycznie unoszony stół, chłodzenie, oświetlenie LED, wskaźniki głębokości i prędkości wiercenia.

Numer katalogowy:

Wiertarka kolumnowa GB 40 HS charakteryzuje się dużą wydajnością wiercenia do 40 mm, masywną konstrukcją oraz bogatym wyposażeniem podstawowym. Dzięki temu model idealnie nadaje się zarówno do produkcji przemysłowej, jak i seryjnej. W standardzie automatyczny posu wrzeciona , motorycznie unoszony stół, chłodzenie, oświetlenie LED, wskaźniki głębokości i prędkości wiercenia.

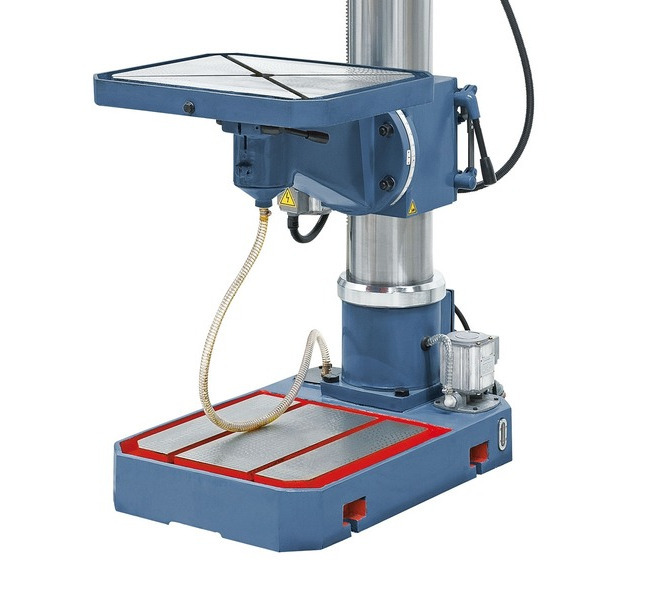

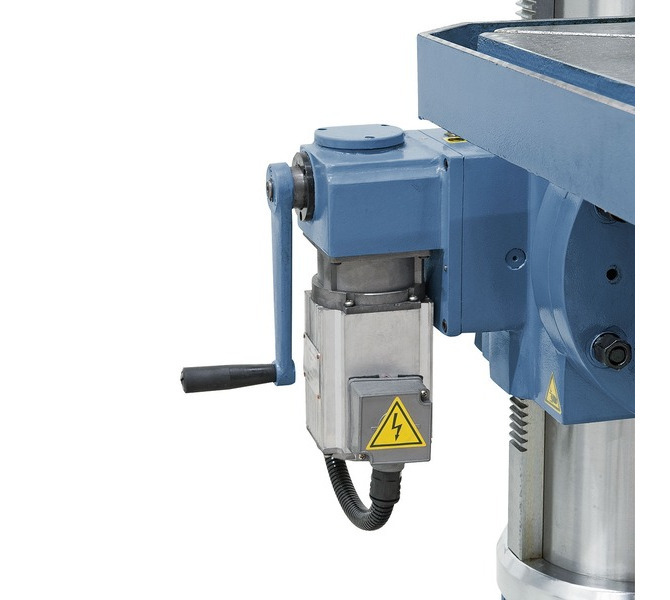

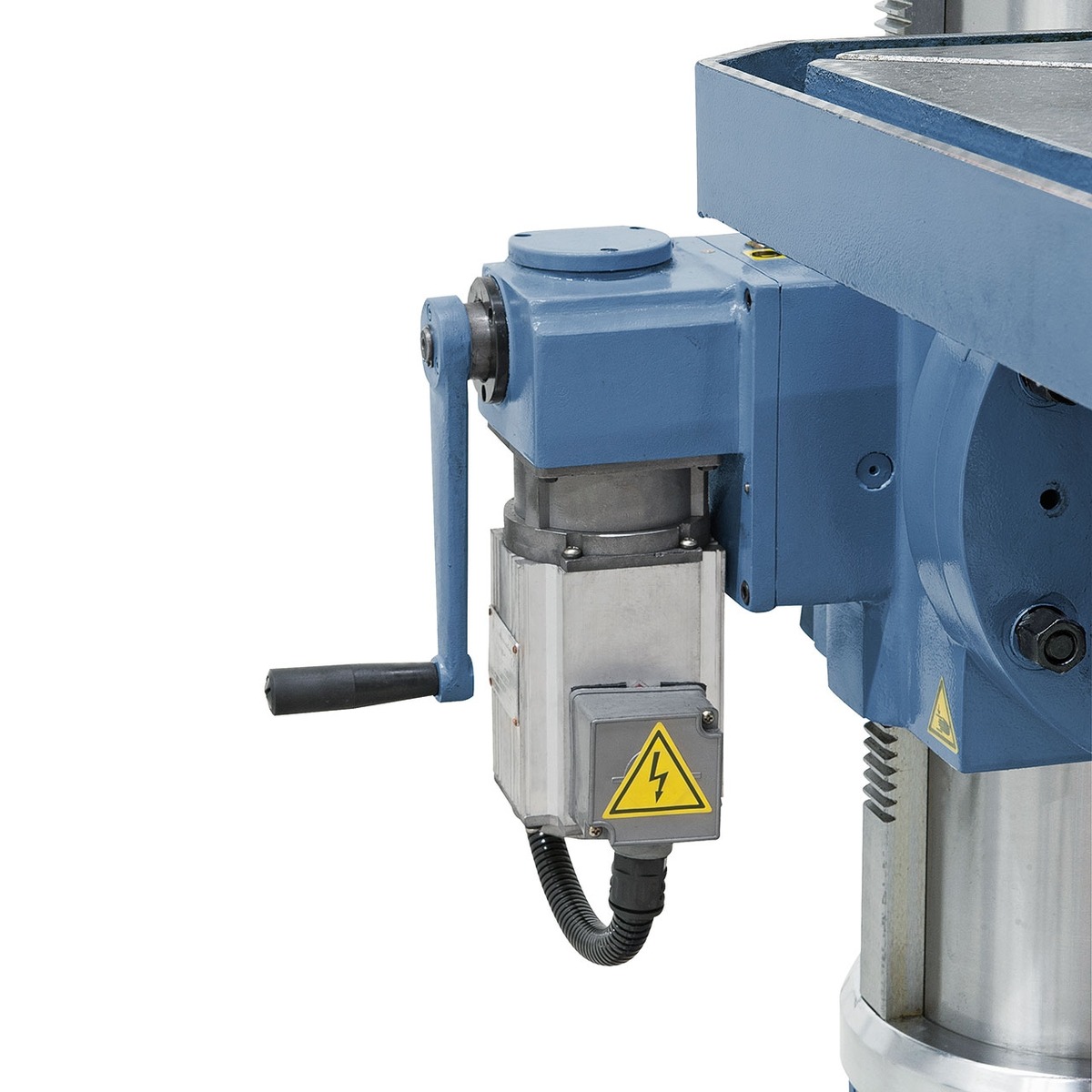

  • Standardowo wyposażona w motoryczne podnoszenie stołu
  • Układ chłodzenia oraz oświetlenbie LED w standardzie
  • 4-zakresowy automatyczny posuw wrzeciona, przełączany elektromagnetycznym sprzęgłem

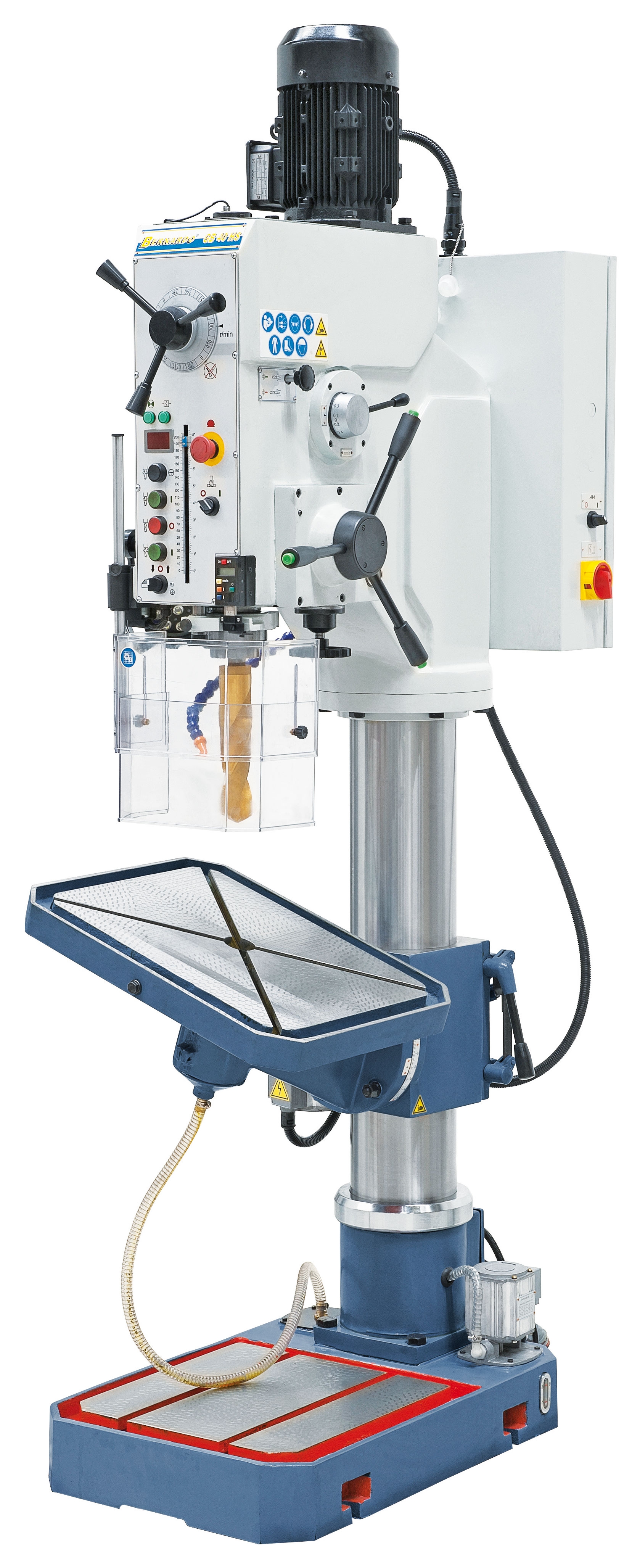

  • Solidny żeliwny stół roboczy odchylany w zakresie od -45° do + 45°

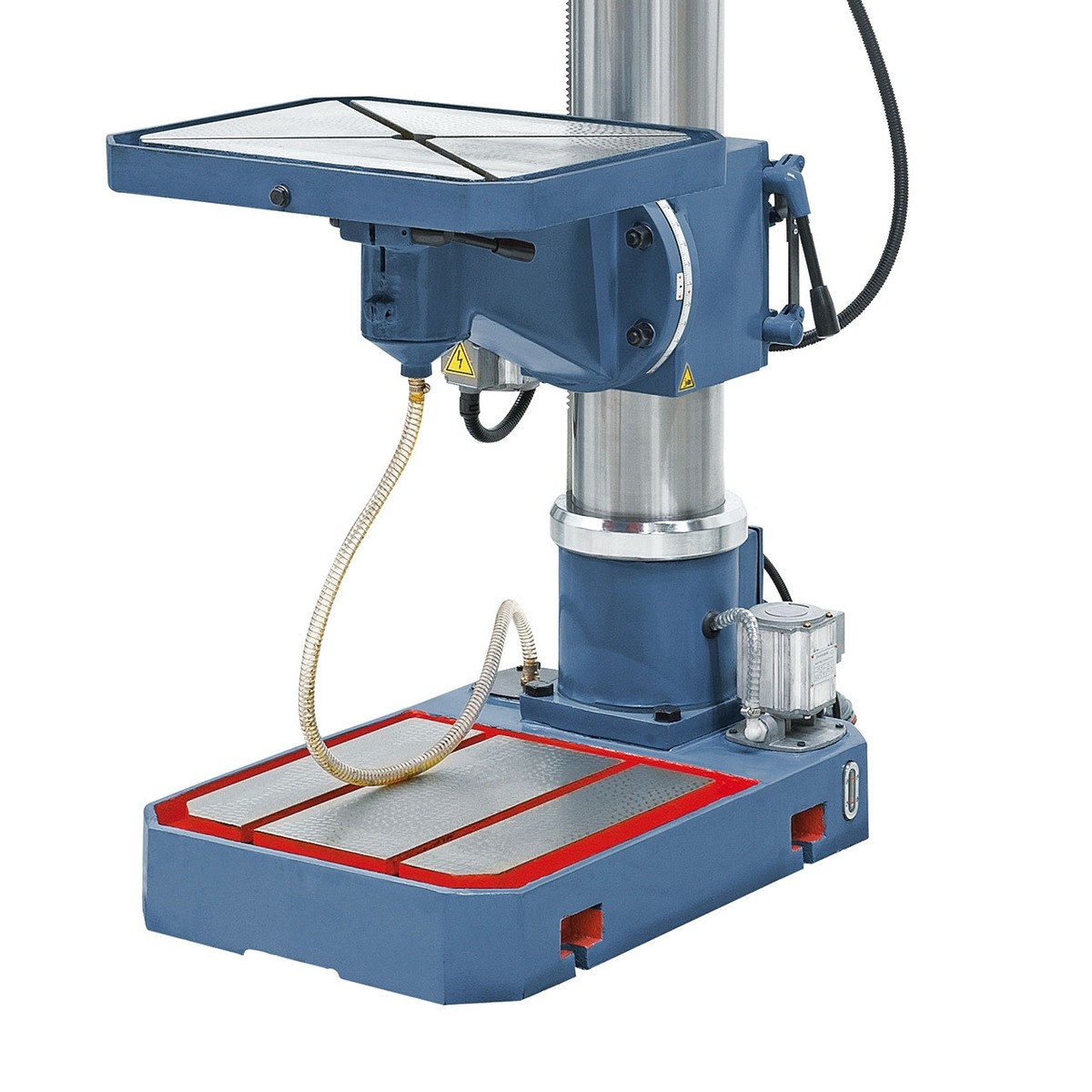

  • Solidna płyta dolna z T-rowkami umożliwia obrabianie dużych przedmiotów
  • Automatyczny wyrzutnik narzędzi oraz tryb do gwintowania w zakresie dostawy
  • Bardzo cicha praca dzięki kołom zębatym ze stali hartowanej i szlifowanej
  • Solidna, szlifowana kolumna stalowa przystosowana do dużych obciążeń

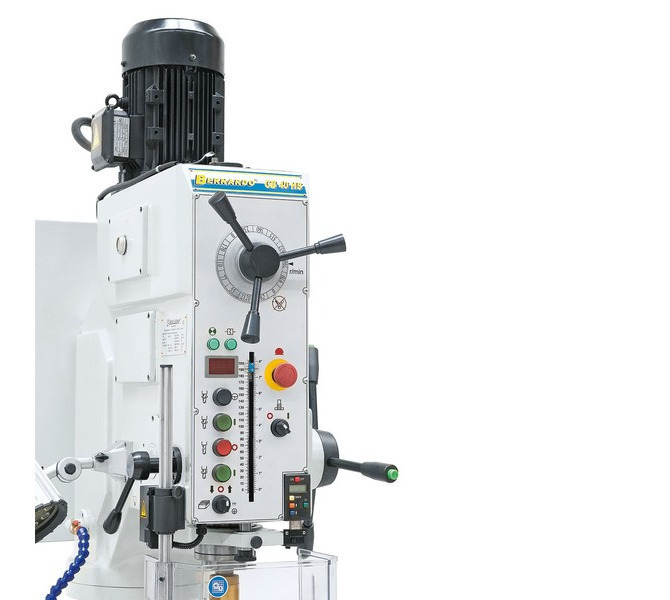

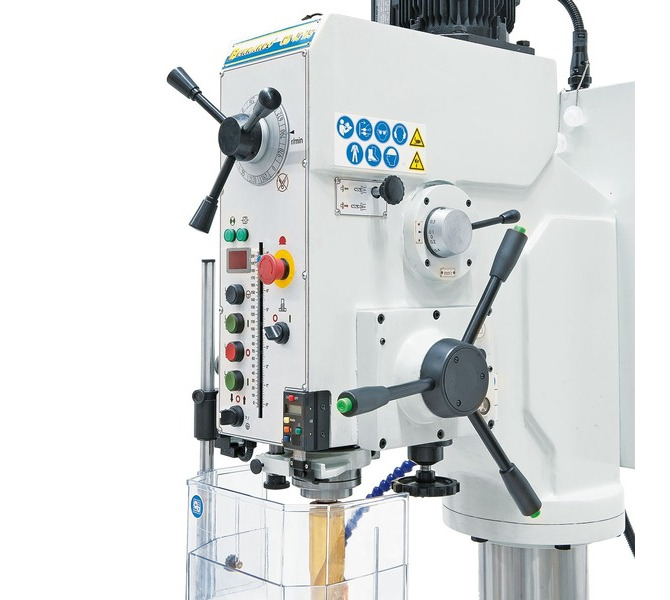

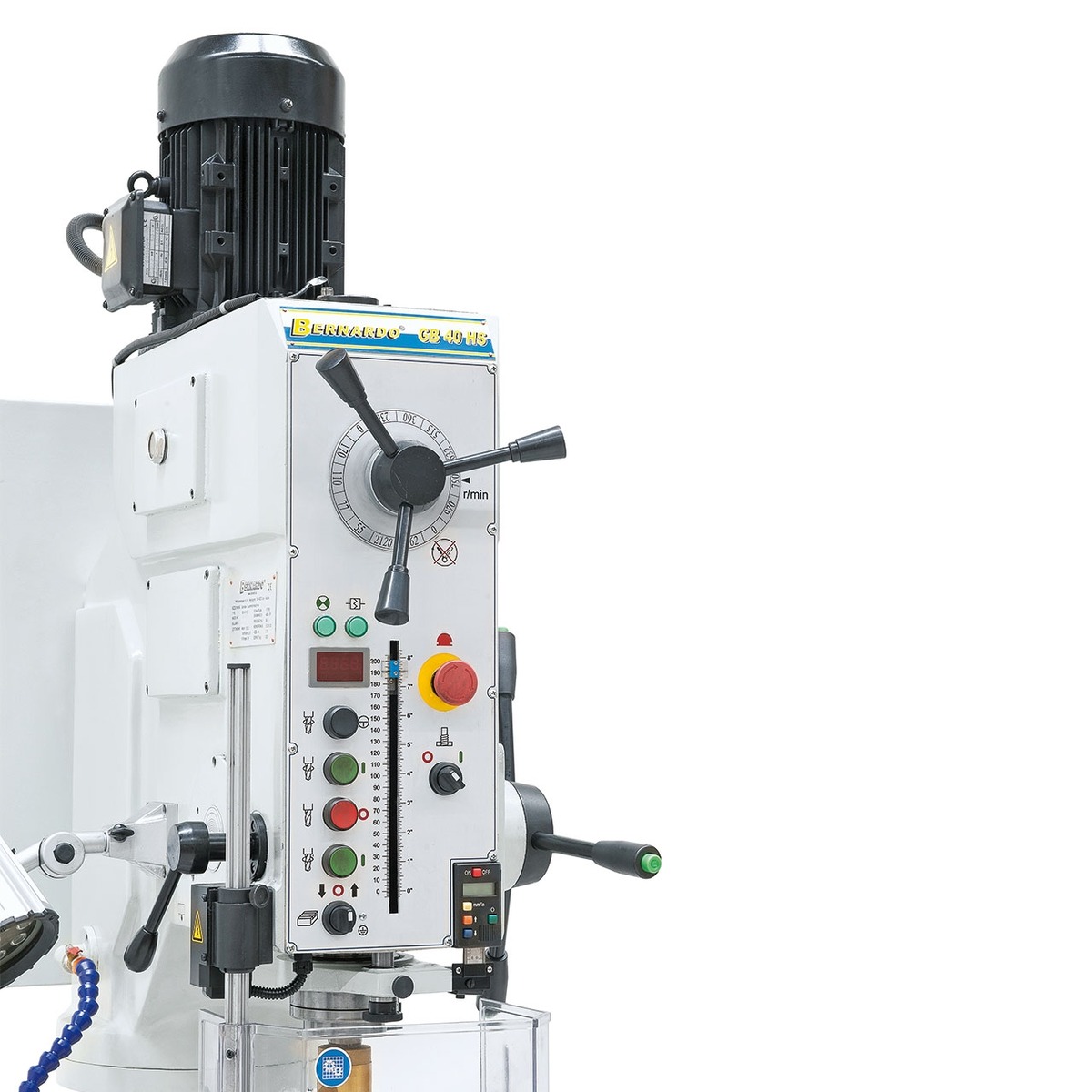

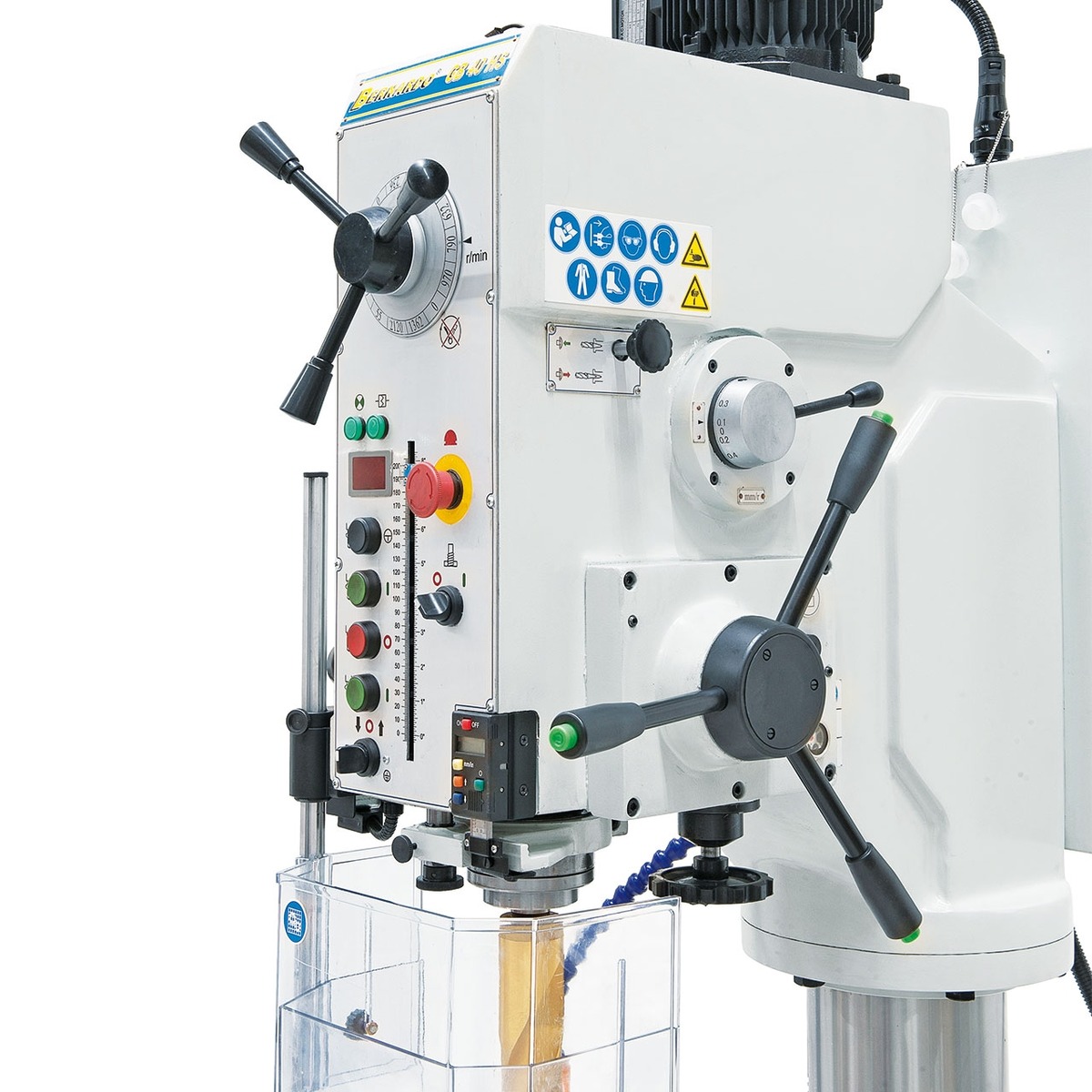

  • Prędkość obrotowa oraz głębokość wiercenia z odczytem na wyświetlaczu cyfrowym


Specyfikacja techniczna

Wydajność wiercenia maks.40 mm
Wydajność wiercenia w odlewie45 mm
Wydajność gwintowanie maks.32 M
Uchwyt wiertarski1 - 13 / B 16 mm
Stożek uchwytu wrzecionaMK 4
Prędkość obrotowa wrzeciona min.40 obr./min.
Prędkość obrotowa wrzeciona max.2120 obr./min.
Zmiana obrotów - ilosć biegów / bezstop.12
Sposób przenoszenia napęduprzekładnia
Automatyczny posuwu wrzeciona - zakres0,1 / 0,2 / 0,3 / 0,4 mm/obr.
Wychylanie stołu wiertarskiego-45° - +45°
Wychylanie wrzeciennikan.d.
Odstęp wrzeciono / kolumna maks.355mm mm
Odstęp wrzeciono / stół maks.580 mm
Odstęp wrzeciono / płyta dolna maks.1185 mm
Skok pinoli200 mm
Średnica kolumny180 mm
Wielkość stołu - szerokość580 mm
Wielkość stołu - głębokość460 mm
Powierzchnia robocza płyty dolnej400 x 410 mm
Rowki T-owe (ilość, rozmiar, rozstaw)14 mm
Moc silnika S1 100%2.2 kW
Napięcie400 V
Wymiary - szerokość700 mm
Wymiary - głębokość950 mm
Wymiary - wysokość2280 mm
Waga ok.563 kg
TYPOWE DLA TEGO MODELU
Układ chłodzeniaW zestawie
Automatyczny posuw wrzecionaTAK
Bezstopniowa reg. obrotówNIE

Zakres dostawy

  • Uchwyt wiertarski z wieńcem zębatym 1 - 13 mm / B 16
  • Trzpień MK 4 / B 16
  • Tuleja redukcyjna MK 4 / 3, MK 4 / 2
  • Motoryczne podnoszenie stołu
  • Układ chłodzenia
  • Automatyczny wyrzutnik narzędzi
  • Elektromagnetyczne wrzeciono
  • Tryb do gwintowania
  • Napełnienie olejem Shell Tellus 46
  • Oświetlenie LED
  • Cyfrowy wyświetlacz prędkości obrotowej
  • Cyfrowy wyświetlacz głębokości wiercenia
  • Osłona
